Re: HMS Victory 1:84

#676 Сообщение Кутузов Сергей » Вт мар 01, 2016 21:37

Виталий, спасибо!
FreeLander писал(а):Сергей, если не секрет из чего фреза сделана?
Пётр, так ведь как положено из надфиля стайер с черненькой ручкой. :D Вообще это была опытная кочерыжка. Я на ней пробовал фигурные фрезы. Решил в дело пустить.

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11756
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1002 раза
Поблагодарили: 587 раз
Контактная информация:

Re: HMS Victory 1:84

#677 Сообщение FreeLander » Ср мар 02, 2016 1:21

Кавайно) Надфиль жалко :)
С уважением, Пётр
Мой блог

Аватара пользователя
Кутузов Сергей
Сообщения: 953
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 344 раза
Поблагодарили: 191 раз
Контактная информация:

Re: HMS Victory 1:84

#678 Сообщение Кутузов Сергей » Ср мар 02, 2016 9:30

FreeLander писал(а):Кавайно)
Был вынужден прояндексить это неизвестное словечко. Думал ты опечатался. :D
FreeLander писал(а):Надфиль жалко :)
Надфилей много, а мелких профильных фрез для мф70 нет совсем. :D

Аватара пользователя
Кутузов Сергей
Сообщения: 953
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 344 раза
Поблагодарили: 191 раз
Контактная информация:

Re: HMS Victory 1:84

#679 Сообщение Кутузов Сергей » Пт мар 18, 2016 10:22

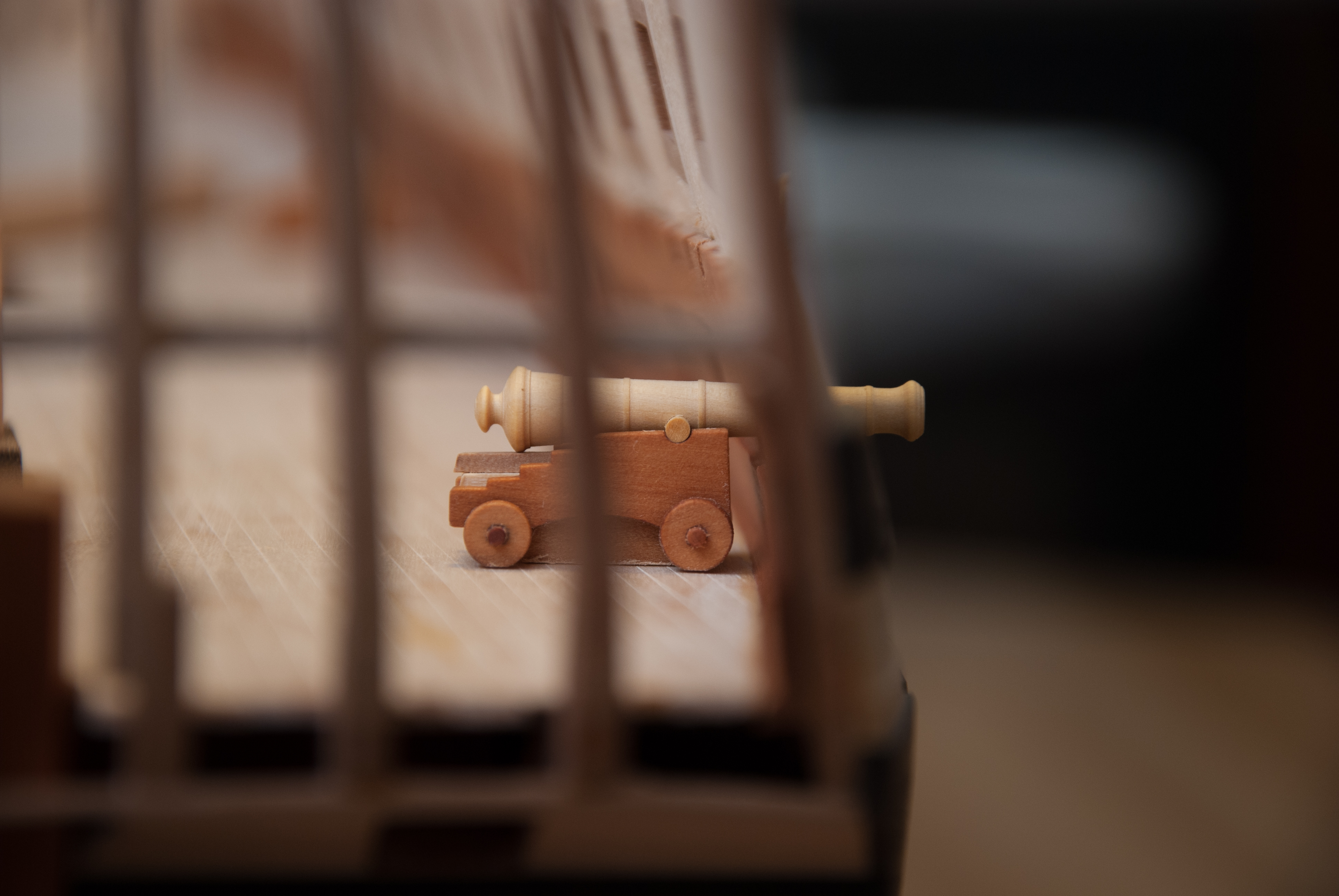

Склеил все лафеты. Маслицем покрыл, кроме пяточки опорной. Выточил макет орудия из самшита.
В целом, если брать отдельно пушки, :) получилось все как и было запланировано. Однако...
До того как начать работу с пушками я сделал чертеж в масштабе, вырезал из него бумажную пушку и прикладывал к портам. И ведь не думал я тогда, что пушки должны быть ближе к нижнему косяку порта, нежели к верхнему. :D А задумайся об этом вовремя, пониже бы сделал лафет, и проблем не было. Ближе к корме пушка встала нормально. Ближе к центру модели палуба поднимается по отношению к порту.
При монтаже лафетов на палубу просто буду подшлифовывать основание лафета, чтобы осадить пушку до необходимой отметки. Косяк конечно, но зато опыт. :D Утешает то, что этого не будет видно :)
Вот немного фоток.

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11756
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1002 раза
Поблагодарили: 587 раз
Контактная информация:

Re: HMS Victory 1:84

#680 Сообщение FreeLander » Сб мар 19, 2016 17:00

Сергей, второй раз смотрю, даже сказать нечего, - очень красиво получается.
С уважением, Пётр
Мой блог

Аватара пользователя
Hedgehog
родоначальник
родоначальник
Сообщения: 5368
Зарегистрирован: Ср апр 19, 2006 12:29
Откуда: г. Москва
Благодарил (а): 574 раза
Поблагодарили: 531 раз
Контактная информация:

Re: HMS Victory 1:84

#681 Сообщение Hedgehog » Сб апр 02, 2016 0:57

Вроде ещё успеваю. ;) Сергей, с Днём рождения!
Всем успехов.
Дмитрий.

Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, Facebook

Аватара пользователя
kaper_1967
Сообщения: 73
Зарегистрирован: Чт янв 24, 2013 15:30
Откуда: Крым
Благодарил (а): 33 раза
Поблагодарили: 2 раза

Re: HMS Victory 1:84

#682 Сообщение kaper_1967 » Сб апр 02, 2016 15:08

Сергей, с Днём рождения!
_____________
С уважением,
Александр.

Аватара пользователя
Кутузов Сергей
Сообщения: 953
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 344 раза
Поблагодарили: 191 раз
Контактная информация:

Re: HMS Victory 1:84

#683 Сообщение Кутузов Сергей » Сб апр 02, 2016 19:36

Спасибо, Дмитрий и Александр!!! :D

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HMS Victory 1:84

#684 Сообщение romanserf » Сб апр 02, 2016 23:25

Лучше поздно , чем ни когда :oops:
Сергей , с Днём Рождения ! Будь ! :D

Аватара пользователя
sert
Сообщения: 657
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 32 раза
Поблагодарили: 30 раз
Контактная информация:

Re: HMS Victory 1:84

#685 Сообщение sert » Вс апр 03, 2016 23:01

Сергей, с ДР! Успехов во всех начинаниях!
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/

Аватара пользователя
Кутузов Сергей
Сообщения: 953
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 344 раза
Поблагодарили: 191 раз
Контактная информация:

Re: HMS Victory 1:84

#686 Сообщение Кутузов Сергей » Пн апр 04, 2016 9:30

Спасибо, Рома! Спасибо, Сергей! :)

Аватара пользователя
Кутузов Сергей
Сообщения: 953
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 344 раза
Поблагодарили: 191 раз
Контактная информация:

Re: HMS Victory 1:84

#687 Сообщение Кутузов Сергей » Чт май 12, 2016 18:02

На майских праздниках принял решение по вопросу, который меня давно меня терзал - демонтаж форштевня, изготовление нового и изменение высоты киля с целью приближения к оригиналу. В начале темы я писал о том, как делал форштевень, затем менял высоту его. После этого изменения он встал, скажем так, не по проекту. Клюнувши был. Мне все никак не собраться было с духом. А сейчас, когда уже практически вся обшивка подходящая к форштевню на месте, тем более решение было для меня основательным.
Стамесочкой аккуратно стесал форштевень. Изготовил новый, все подогнал. Правда не успел смонтировать.
Мне пришел новый станочек - токарный по металлу Proxxon PD250/E. И оставшееся время потратил на него и изготовление подставки.
Несколько фоток для порядку:
И небольшой отчет по станочку. Поработать на нём пока не могу, резцов еще нет. Да и прежде чем работать его надо поставить на подставку. Подставку я подглядел в теме про БД-3 у Якова. :) Решил и себе подобную сделать. Доделаю ящички, освещение надо будет приделать и магнит на вертикальную стенку для ключей.
Резцы буду заказывать на Киржачском инструментальном заводе, где и фрезы отрезные покупал. Они изготавливают резцы для малогабаритных токарных станков. ИЗ быстрорежущей стали (Р6М5 и Р18) и с твердосплавными напайками.
По станочку опишу кратко, т.к. снял видеообзор, https://www.youtube.com/watch?v=j-0UrrsxVwE.
С завода пришел полностью готовый к работе. Все подачи ровные и мягкие, суппорта настроены без люфтов. Все ходовые винты закрыты от стружек. Патрон номерной с прямыми и обратными кулачками пронумерованными в соответствии с номером патрона. Задняя бабка: пиноль на полном вылете в 30 мм не имеет люфта, при этом перемещается плавно и мягко как на взрослом станке. На пиноли выгравированы мм глубины выдвижения пиноли. Все в станке нравится за исключением двух моментов. Один из них мелочь - на задней бабке фиксатор пиноли могли сделать и рычажок, к винтику добраться с обратной стороны намучаешься, но это проблемка решаема. А вот вторая, это суппорт. Возможно инженеры проксон просчитали это дело, но ставить сталь и цинк на салазки суппорта - странноватое решение. На мой век хватит, мне у него не стоять по 12 часов в день. :D Однако решение меня поразило. В остальном все замечательно, точно, аккуратно очень выполнено. Очень приятный маленький токарный станок. Точность проверял на патроне по хвостовику развертки индикатором часового типа - стрелка шевелится в пределах половины деления в 0,01 мм, т.е. ~0,006 мм. Тоже приятное значение.
Шкивы и ремни поликлиновые. На ремне два ручейка. Ремешки узенькие. Работает тихо, со снятым зубчатым ремнем автоподачи еще тише.

WER
Сообщения: 938
Зарегистрирован: Пн авг 17, 2009 12:59
Откуда: Моск.обл. п.Запрудня.
Благодарил (а): 48 раз
Поблагодарили: 53 раза

Re: HMS Victory 1:84

#688 Сообщение WER » Чт май 12, 2016 18:05

Сергей первое фото очень красивое (игра солнечных лучей в дереве :) ).
У России нет никаких границ, у России есть только горизонт.

Аватара пользователя
Кутузов Сергей
Сообщения: 953
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 344 раза
Поблагодарили: 191 раз
Контактная информация:

Re: HMS Victory 1:84

#689 Сообщение Кутузов Сергей » Ср сен 21, 2016 20:14

С кораблем работа продвигается неспешно, но в верном направлении :D
Готов к устройству к следующего бархоута по обоим бортам.
Вложения

WandTimon
Сообщения: 8
Зарегистрирован: Пт мар 03, 2017 14:32
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: Виктори от Кутузова Сергея

#690 Сообщение WandTimon » Чт мар 09, 2017 9:10

Кутузов Сергей писал(а):Немного о станочках...

Когда мне пришла посылка из Германии и я распечатал коробки с несколькими станочками
Сергей, Добрый день !

Я понимаю что покупалось давно, но все же, подскажите где именно в германии покупали такие станки ? Есть там родственники, вот хотел через них приобрести циркулярную пилу
