S. Caterina 1759 (1:12) Традиционное средиземноморское рыболовное судно.

[egen]

Очень красивая и аккуратная работа

А впереди меня ждёт такелаж

Имхо, тут ничего сложного. Главное - делать тросы самому (+нужен тросомот), и не лениться делать клетневание, так как в таком массштабе все это будет видно.

[FreeLander]

Ласточкин хвост убил)
А еще рангоутные деревья планируются?
И какое парусное вооружение предполагается? Просто косой парус?
С одной стороны рангоут/такелаж размывают визуальную целостность корпуса, поэтому бывает жаль ставить на лодку все эти мачты, паруса, и т.д. С другой стороны, без них образ рыболовного баркасика будет конечно же неполным.

[Кутузов Сергей]

Главное - делать тросы самому

Привет, Евгений!
Вчера достал тросомот, который простоял на полке в шкафу почти год. Я уже, честно говоря, забыл как мотал пробные тросы на нем. Работа над ним поднадоела и я переключился на модель год назад.

Вот теперь надо вспоминать, крутить пробники из разных ниток, чтобы было понимание работы станка и результата. Ниток я прикупил гутерманоских, что нашел. Но тера свита из трёх прядей правой свивки. Т.е. трос получается левый. А мне нужны все тросы правые. Т.к. на лодке весь такелаж бегучий, насколько я понял.
Т.е. получается мне надо сначала свить тросики левые, а из них уже правые?

Ласточкин хвост убил)

Пётр, привет! Ласточкин хвост в чертежах указан, значит надо повторить Ничего сложного, сначала фрезой диаметром 1 мм прошел паз, потом кромки паза уже под углом специальной фрезой прошелся. Из бора сделал малюсенькую. Также и обратная деталь с шипом, этой же фрезой.

А еще рангоутные деревья планируются?
И какое парусное вооружение предполагается? Просто косой парус?

Планируется еще бушприт и реи. И два паруса.
Вот на чертеже посмотри:

С одной стороны рангоут/такелаж размывают визуальную целостность корпуса, поэтому бывает жаль ставить на лодку все эти мачты, паруса, и т.д. С другой стороны, без них образ рыболовного баркасика будет конечно же неполным.

Да нет, тут не так много будет веревок, не думаю, что они помешают восприятию.
Мне надо пройти этот путь от простого с такелажем. Ведь после лодки пойдут модели чуть сложнее уже даже комплекты чертежей закуплены и лежат пылятся на полке.

[Mitosiz]

Сергей, добрый вечер!

Вопрос по шпангоутам.
Не слишком ли большой припуск на дальнейшую обработку ?
Имеет смысл сделать его меньше ?
Я как раз подошел к их изготовлению.

Спасибо!

[Кутузов Сергей]

Вопрос по шпангоутам.
Не слишком ли большой припуск на дальнейшую обработку ?
Имеет смысл сделать его меньше ?

Я всегда исхожу из того, что припуск лишним не бывает, в разумных пределах конечно Я первый раз это делал, поэтому слегка перестраховался.
Смотря из чего исходить. Если из экономии материала, так его крохи добавляется. Если из трудоёмкости предстоящей доводки до проектного размера шпангоута, то работая резцами, снимается все достаточно просто. Шпангоутов немного и они маленького сечения.
Тут уж на усмотрение автора. Но если бы я сейчас делал вторую такую же или похожую модель, то сделал бы точно также.

[Hedgehog]

припуск лишним не бывает

Отрезать - не наращивать! )))

[Кутузов Сергей]

Сделал бушприт. Он довольно сильно изогнут. Я выточил его на токарнике с запасом по длине и сделал две пресс формы из липы задающие изгиб. Распарил бушприт и зажал на несколько дней в прессформе. Потом сделал крепление его к настилу и шкив.

[Mustafa]

Сделал бушприт. Он довольно сильно изогнут. Я выточил его на токарнике с запасом по длине и сделал две пресс формы из липы задающие изгиб. Распарил бушприт и зажал на несколько дней в прессформе. Потом сделал крепление его к настилу и шкив. _1150501.jpg_1150502.jpg_1150504.jpg_1150508.jpg

Красота!
Вдохновлен вашей работай!
Для себя тоже понял, что что после первых четырех наборов от Амати, хочу начать строительство по чертежам с чего то подобного, не очень сложного в понятном масштабе!
Спасибо за прекрасную возможность наблюдать!
Думаю куплю эти же чертежи или подобные!
С уважением, Дмитрий.

[Кутузов Сергей]

Рад, что моя работа вдохновляет спасибо!
Эта модель действительно отличный вариант для начала пути в строительстве моделей в Адмиралтейском стиле.

[Кутузов Сергей]

Вёсла
Я первый раз взялся за изготовление вёсел летом. Сделал заготовки из груши, не розовой, обычной. Начал точить. Точил я не с одной установки, а поэтапно, прогоняя все шесть вёсел с каждой операцией. Занимался точением время от времени, лето всё таки, дел куча с утра до ночи. И после проточки веретена их так повело, что продолжать возможности не было. Изогнуло все недоточенные заготовки вёсел. Дочка попросила себе в качестве барабанных палочек

Вернулся на днях к вёслам. Грушу повторно использовать желания уже не было. Хотя из неё мачту выточил и бушприт. Хотелось вёсла светлыми, примерно как мачта. Решил поэкспериментировать с яблоней. Тем более что силовой каркас и планширь на модели из этой же яблони. Она заметно плотнее груши, более вязкая, точиться должна получше. Но как поведёт себя не известно.

Напилил заготовок.

Точил по такому же принципу, что и в первый раз, летом.

Возможно сыграло роль то, что в этот раз я выточил все детали в течении одного дня. Вёсла точились на одном дыхании, ни чего не уводило, яблоня точилась изумительно.

Лопасти сформировал рубанком.

Судя по чертежу оковки на лопасти не было. Весло не большого размера.
В монографии указана расцветка вёсел. Зелёный (как цвет бортов лодки) валёк, белого цвета лопасть. На конце лопасти две полоски синего и красного цвета. Попробую покрасить одно весло, посмотрим что получится. Думаю покрашенные они будут повеселее.

[Кутузов Сергей]

Решил все же сделать оковки на лопастях и имитировать кожу между вальком и веретеном. Оковки из полосы латунной сделал, зачернил перед покраской. А имитацию кожи из термоусадки. Искал темно коричневую. Не нашел. Сделал из черной. Общался по этому поводу с автором монографии, он сказал, что делали и так и так, мастера разные, разные хозяева лодок были. То же касается и расцветки и раскраски
Постарался после покраски придать вёслам вид "рабочих". Местами стертая краска на выпуклостях и ручках. Ну и конечно битум приглушил яркость краски, особенно белой и красной.
В чертежах нарисовано 4 весла для лодки. Я как всегда с запасом сделал - 6 штук.

[Кутузов Сергей]

Багор

Начал делать его с пробника, чтобы понять как обхваты черенка сделать. Ну и в целом понять какие на что припуски давать.

Обжимал пробник на бронзовом конусе, который заранее выточил по размерам будущего черенка.

Потом расправил обхваты, перенес уже на чистовой вариант и сделал его.

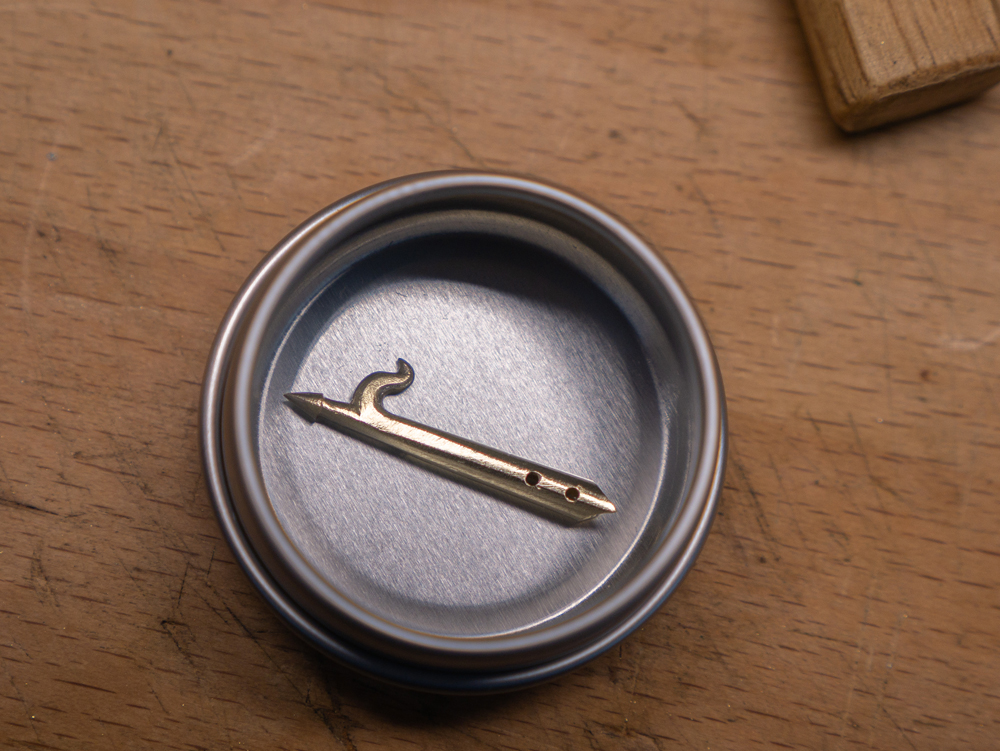

Толщина рабочей части багра мне показалась дохловатой. Допаял толстую полосу. И потихоньку надфильками сформировал багор.

Затем отверстия просверлил под гвозди и зачернил его.

Черенок сделал, насадил багор и заколотил пару гвоздей.

[Кутузов Сергей]

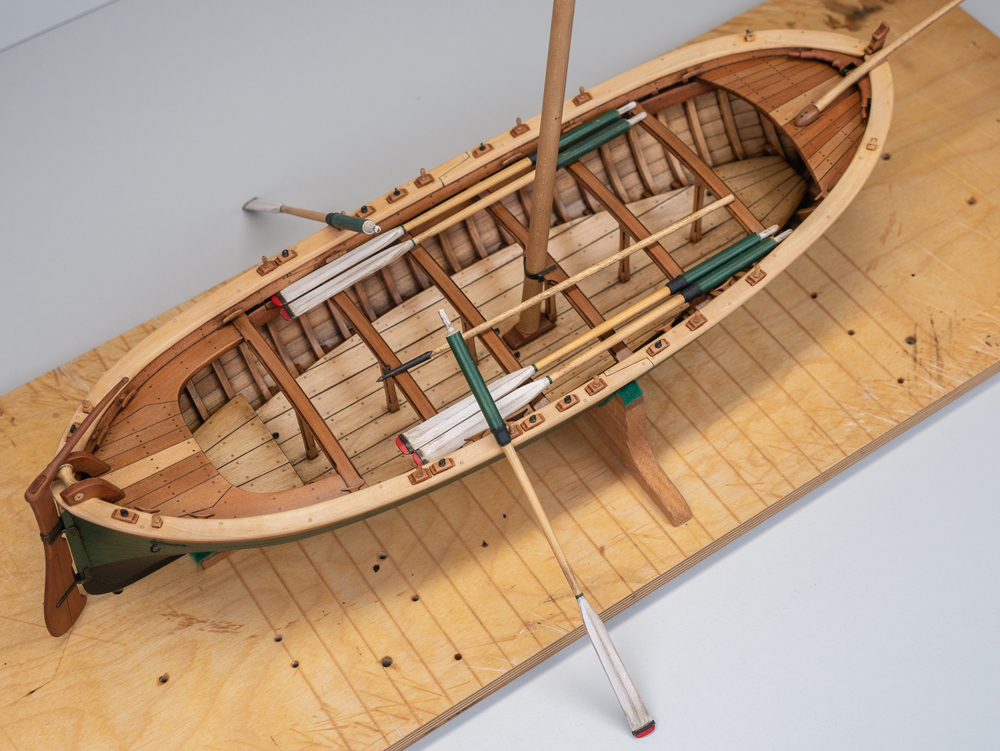

Ну и немного общих фото для порядка:

[egen]

Коллеги,
обратите внимание что Сергей, скромно промолчав, начал выкладывать свою работу на свой канал на дзене.
Предлагаю всем подписаться на данную площадку - нет ничего приятнее автору, когда есть активная аудитория, которая интересуется данным проектом
