La Sirene. Французский 8 фунтовый фрегат 1744 г.

[egen]

Необычный ход!
Я думал палуба будет укладываться на остатки шпангоутов.
Как размечались и, главное, как были вырезаны отверстия под бимся так аккуратно?
Что это за материал и как были задана нужная погибь на бимсы?

[djuzzeppe]

Как размечались и, главное, как были вырезаны отверстия под бимся так аккуратно?

Так в конце поста и написано, что снаружи Ну а насчет аккуратности, это наверно приходит с опытом Хотя как бы ничего сложного, размечаешь, сверлишь отверстие и потом его распиливаешь надфилями до линий разметки.

[Dmitry Shevelev]

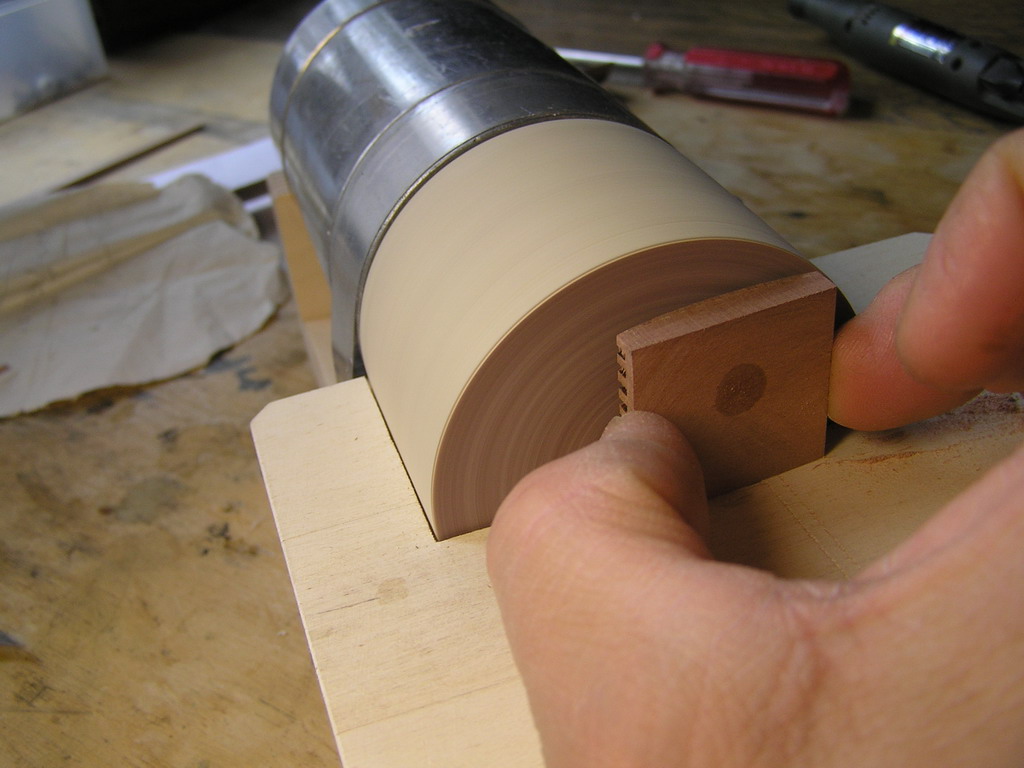

Отверстия под бимсы размечались так же как и бархоуты по способу описанному выше. Материал клен( просто потому что их не видно а он у меня есть некондиционный) Размеченное отверстие сверлится по углам, спиливается тонкой пилкой изготовленной из обломка Проксоновской пилки для лобзика. Потом дорабатывается плоской микростамеской (у меня лезвие3,5Х1). Бимсы размечаются на доске по изготовленному шаблону (верхняя кромка). Контур выпиливается, шлифуется, рейсмусом размечается нижняя кромка и выпиливается с запасом. Затем заготовка распиливается на циркулярке на нужную ширину и нижняя кромка каждого бимся шлифуется на шлифовалке с помощью несложного приспособления ( завтра отсниму)

[Alexander Pushkash]

Дмитрий, а Вы не пробовали вырезать такие отверстия обыкновенным ручным лобзиком, вставив в него круглую пилку (от того же прокссона)?

[Dmitry Shevelev]

А зачем? Там пропилить то надо 1 -2 мм. Замучаешься пилку перевставлять в лобзик. А если больше есть Экселевская пилка пошире.

[Dmitry Shevelev]

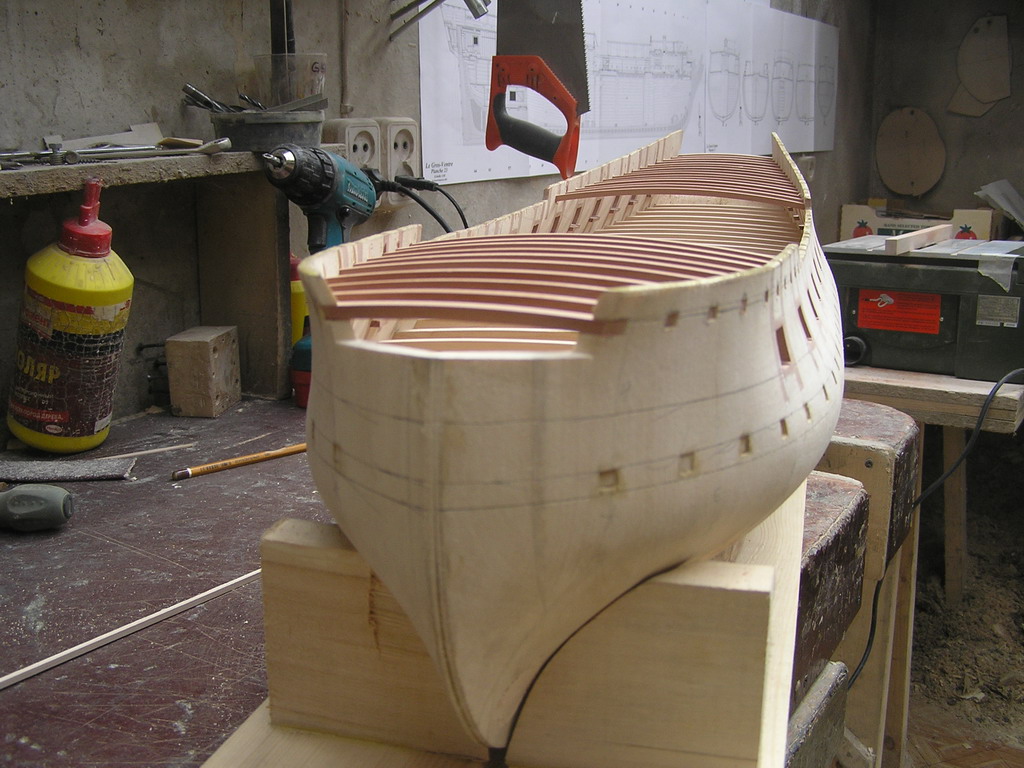

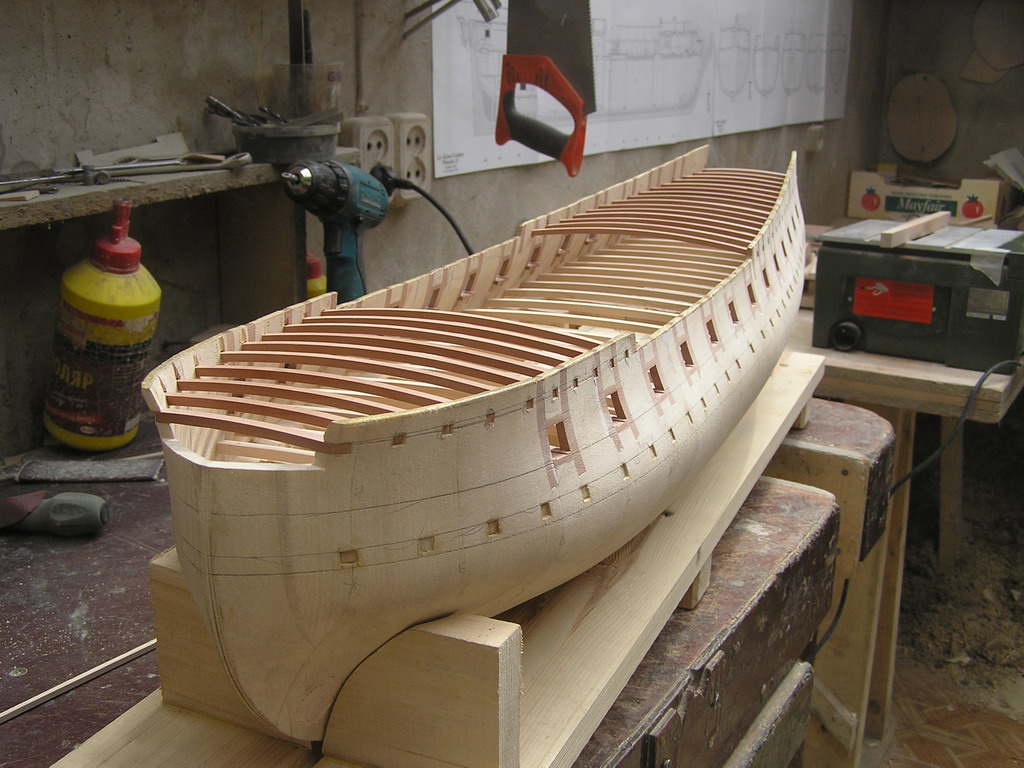

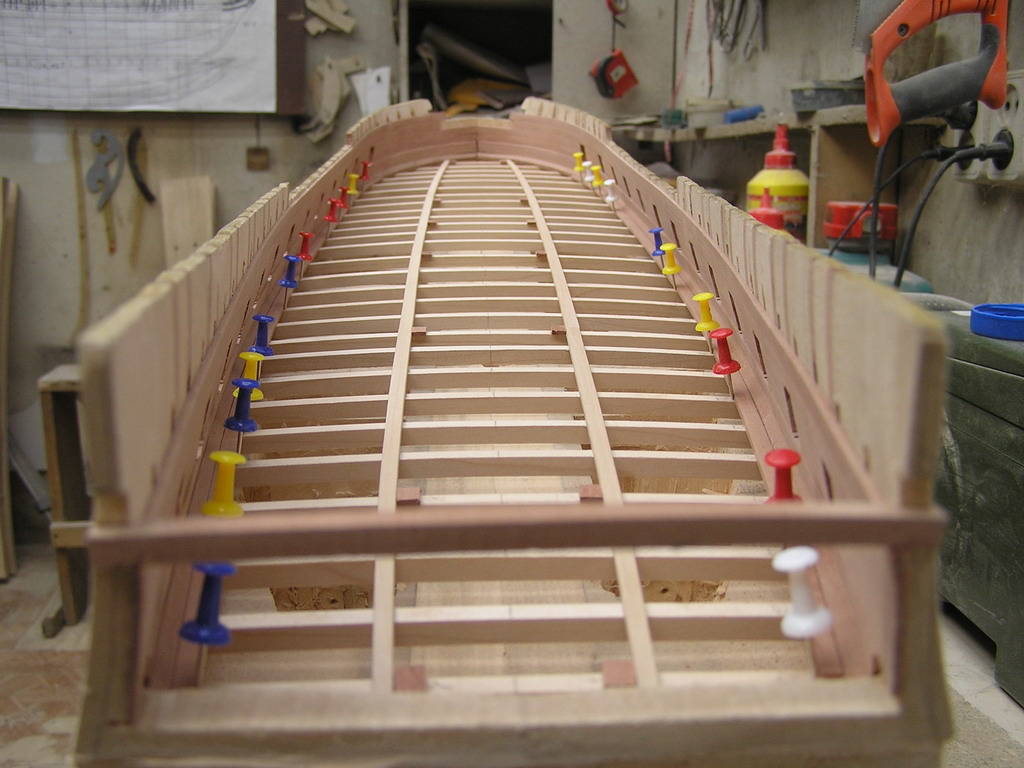

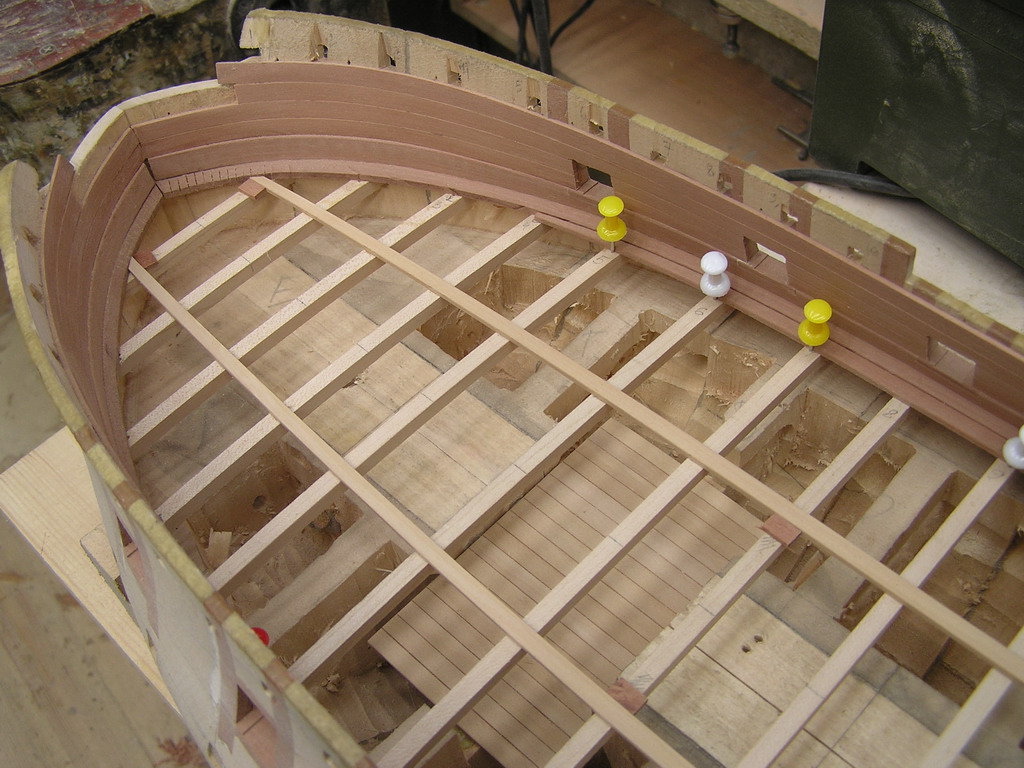

Изготовил бимсы форкастля и квартердека. Вклеиваться они будут позже. Приступаю к оборудованию орудийной палубы. Сначала ставятся ватервейсы. Затем обшил борт изнутри. Теперь можно стелить палубу. Часть палубы вокруг люков немного выше остальной палубы, поэтому её стелить буду позже, после шлифовки основной палубы. Первыми положил доски примыкающие к толстым доскам, то есть третьи от люков. Затем положил два потеряя, примыкающие к ватервейсу. Теперь оставшуюся часть делим циркулем через 5 -7 см на количество досок и можно приступать к настилу основной части палубы. Но это завтра.

[sert]

Дмитрий, на фото 15.2 на ватервейсе видны какие то насечки. Можете пояснить их назначение?

[Madman]

Надпилы для сгибания рейки, Иначе ее на такой радиус не согнешь.

[Dmitry Shevelev]

Точно, именно для сгибания. Хотя согнуть можно при желании, но это место на модели не просматривается, поэтому я немного упростил дело.

[Dmitry Shevelev]

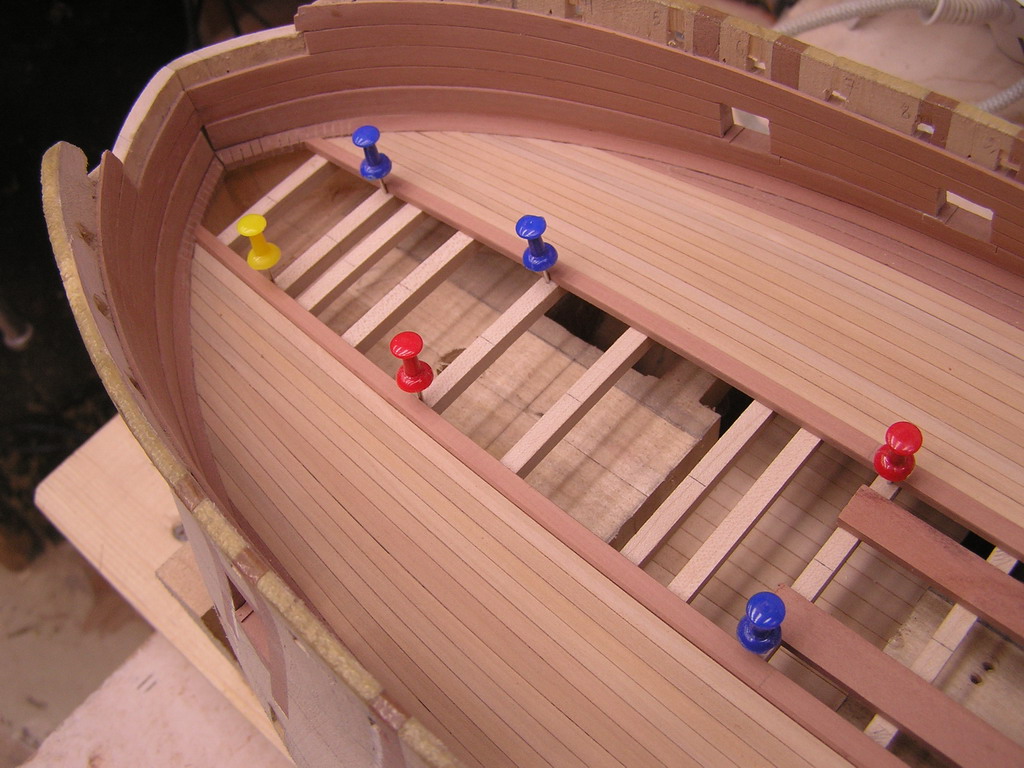

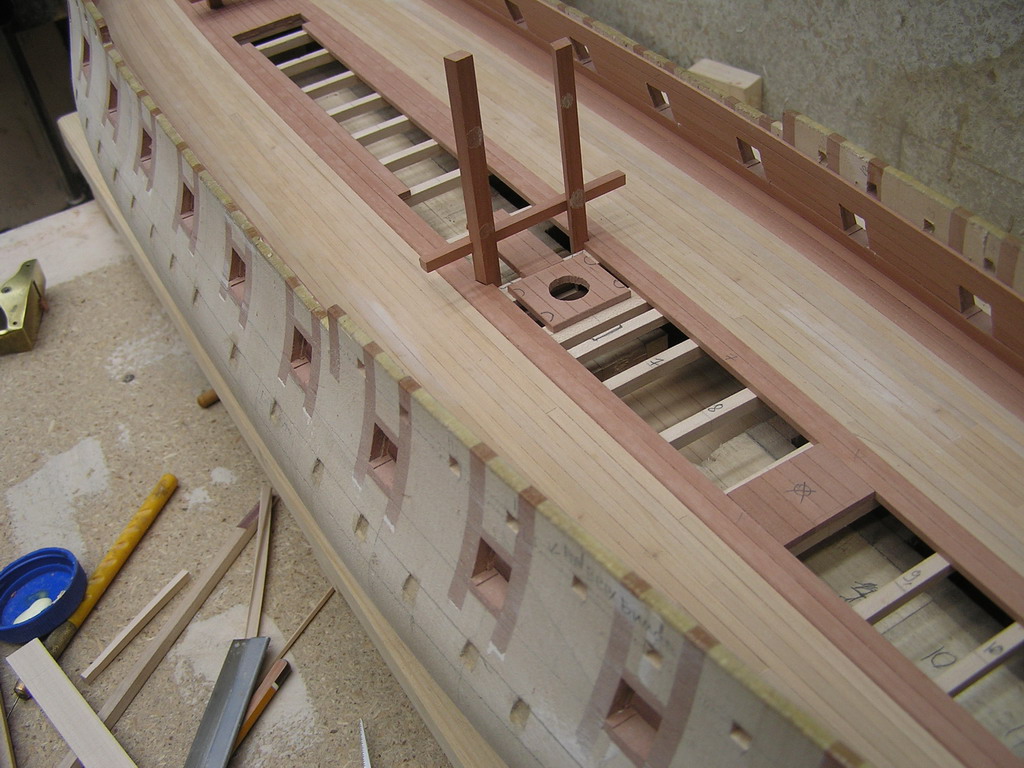

Продолжаю делать палубу. Настелил боковые, тонкие участки. После их вышкуривания можно стелить центральный усиленный настил.

[Dmitry Shevelev]

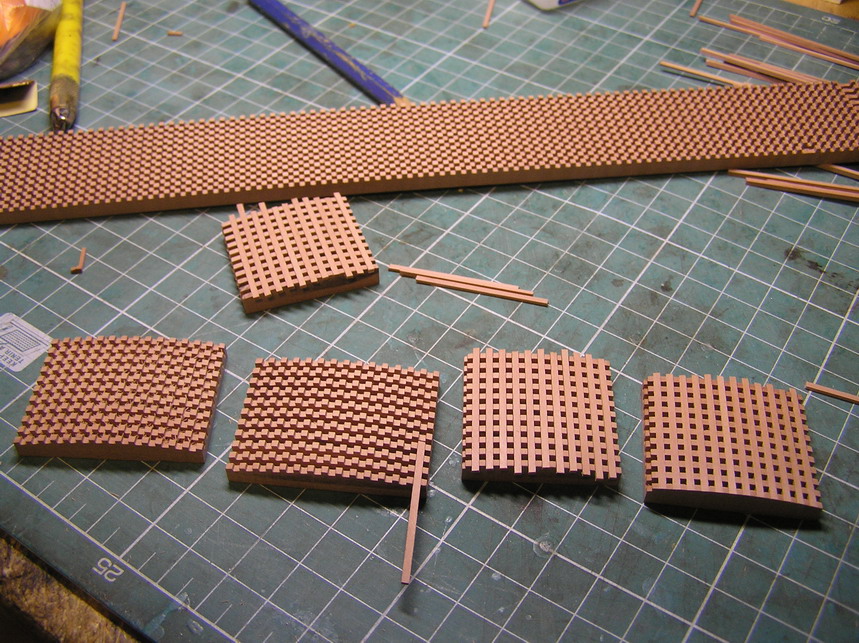

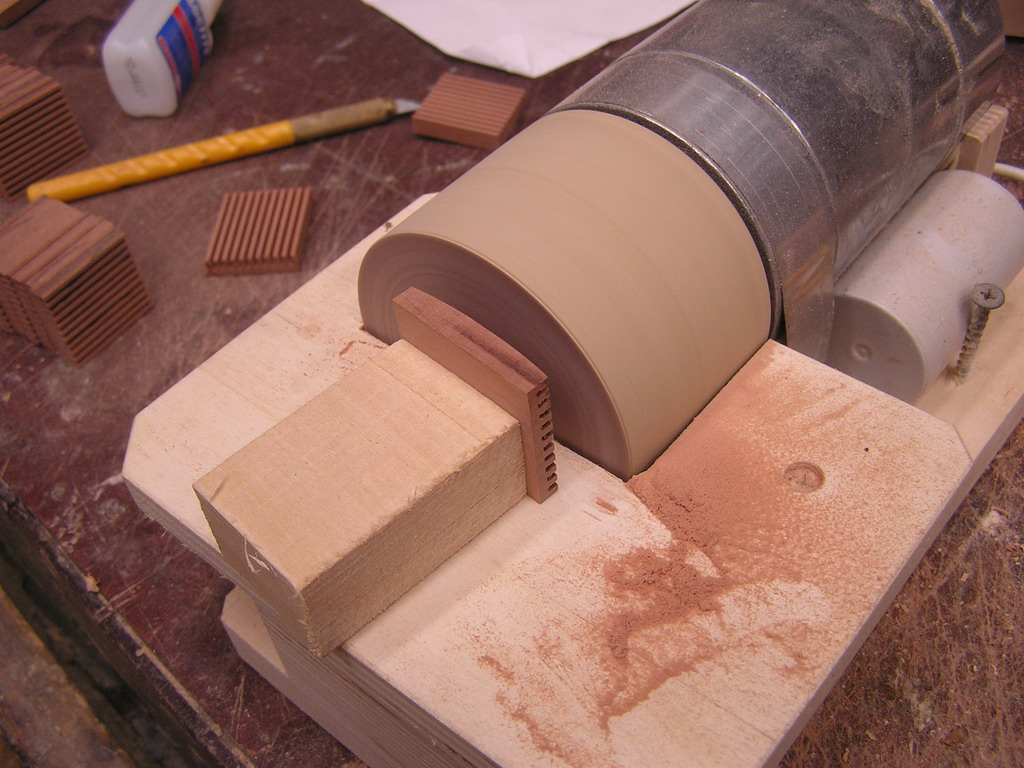

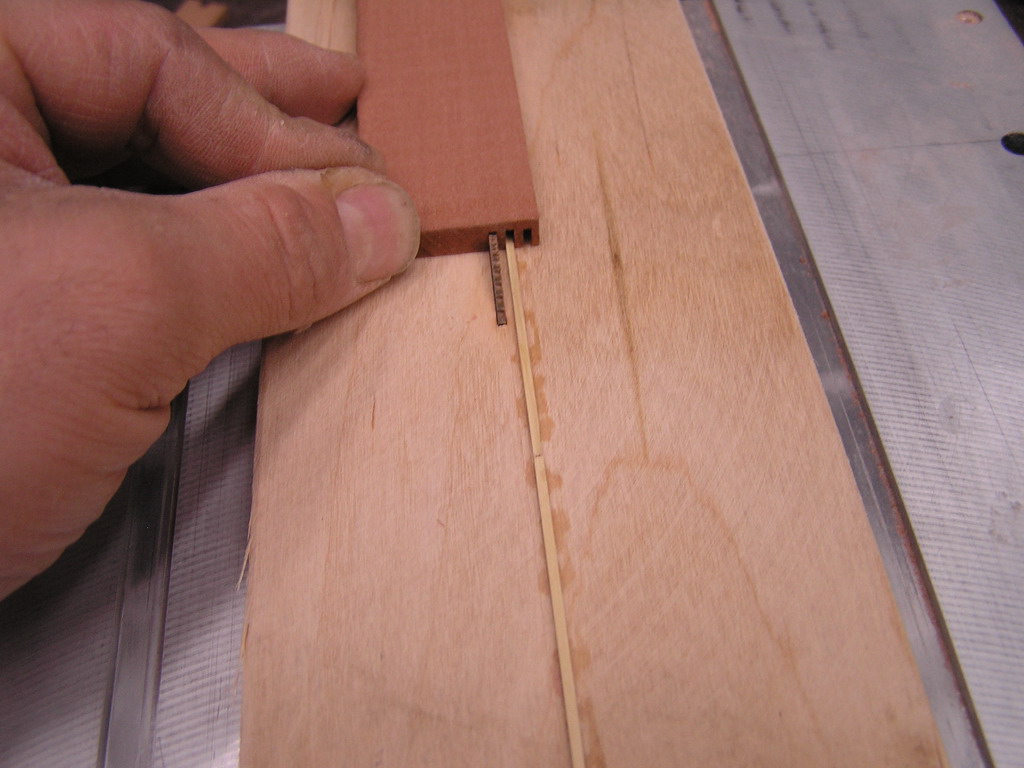

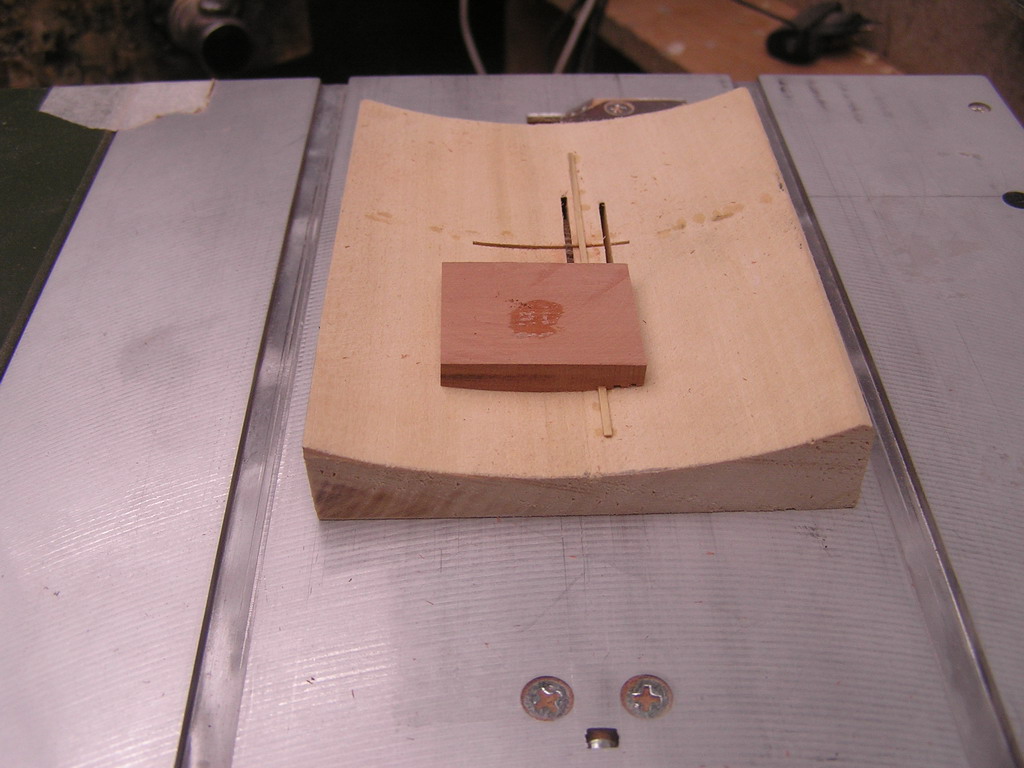

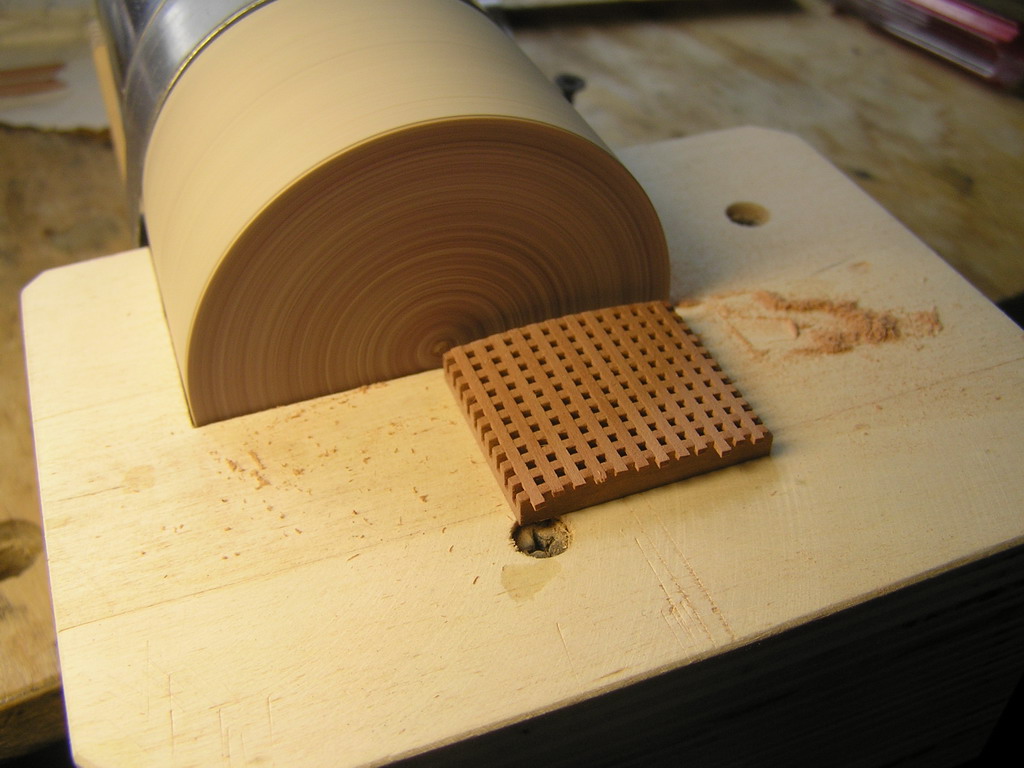

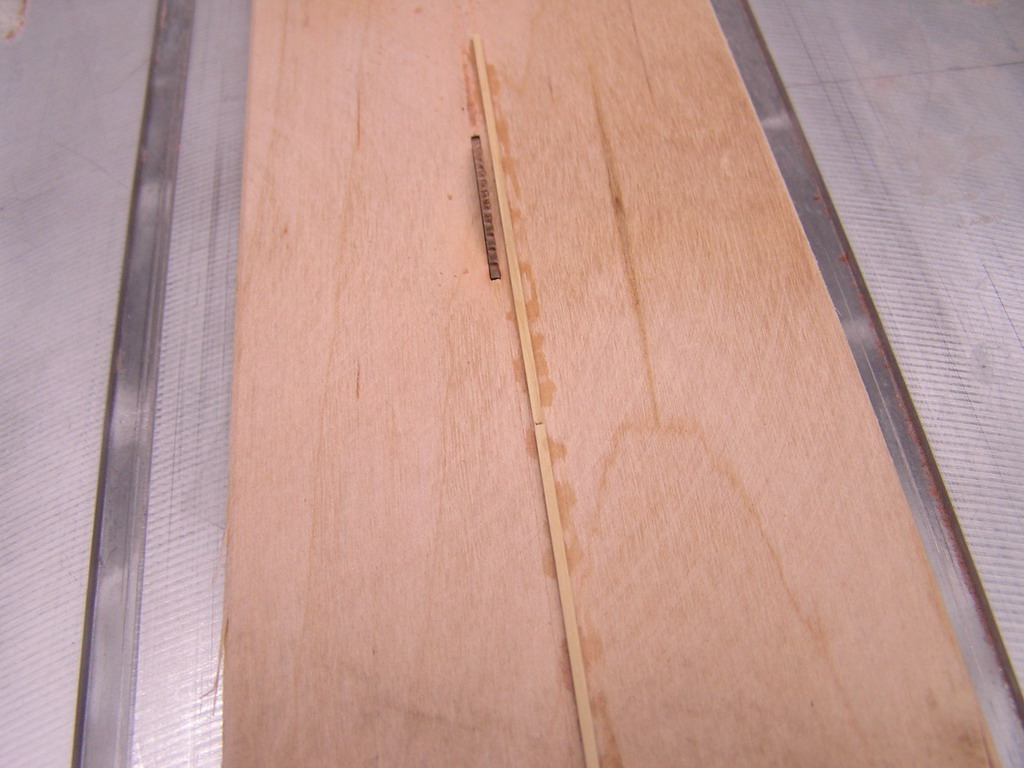

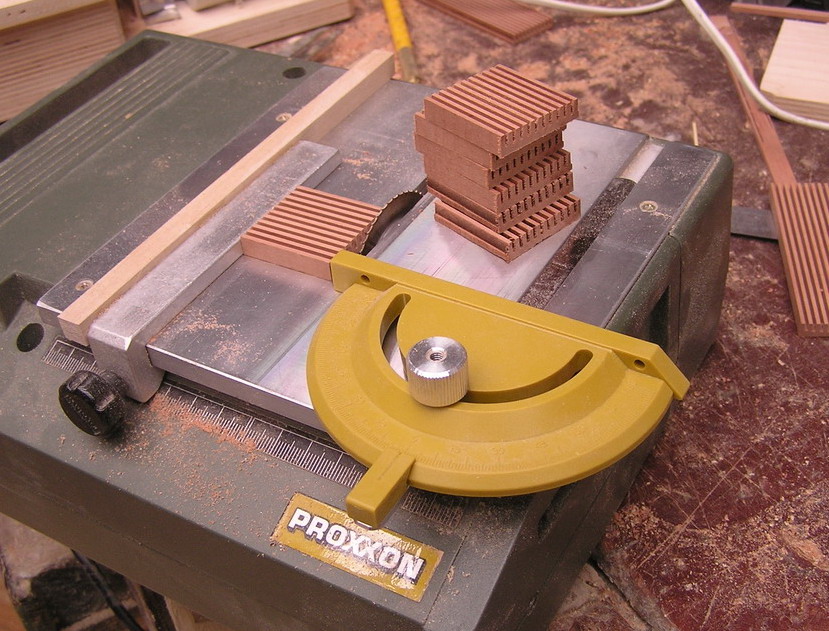

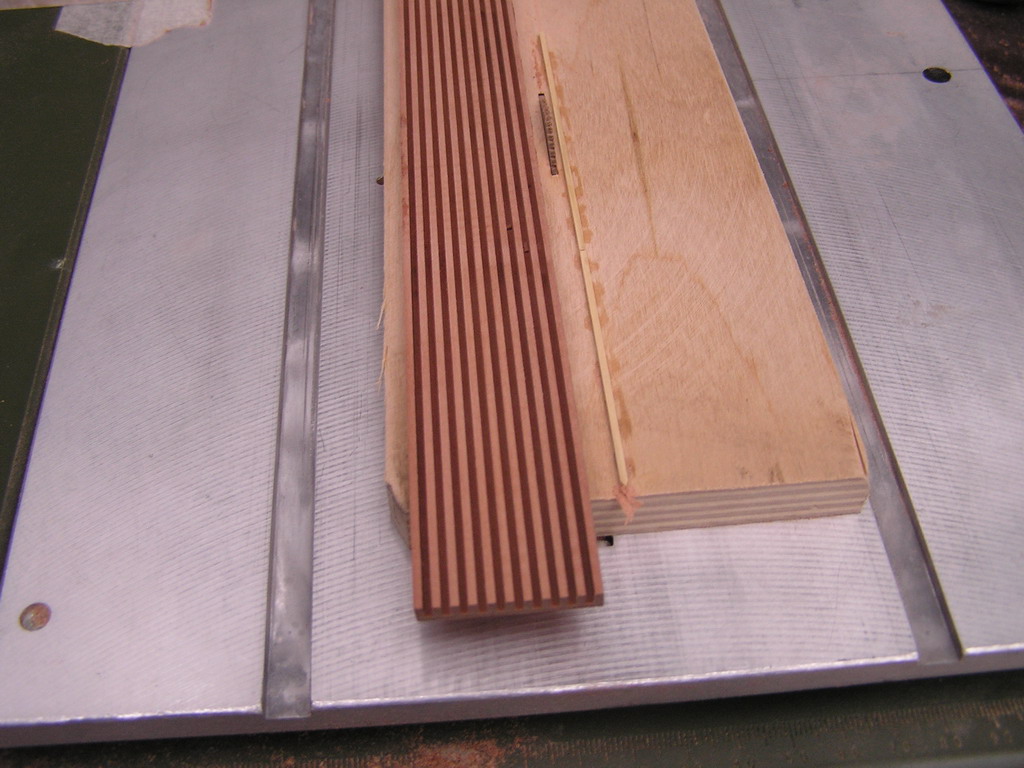

Пришла пора делать рустеры. Они нужны мне уже сейчас, так как стоят заподлицо с палубой и врезаны в усиленные пояса. Технология не нова. Сложность в том, что они не плоские, а имеют значительную погибь, намного больше чем палуба. Поэтому в технологию были внесены изменения. При изготовлении желательно иметь две циркулярки, одну с регулировкой вылета диска.

[Madman]

Дмитрий, продолжаю восхищаться Вашей работой.
Есть тройка вопросов, ответьте если не затруднит:
1. Какая порода дерева используется для палубной и бортовой обшивки?
2. Какое сечение реек?
3. Пресловутое чернение швов настила на данной модели планируется? Если да, то каким образом?
Заранее спасибо.

[Dmitry Shevelev]

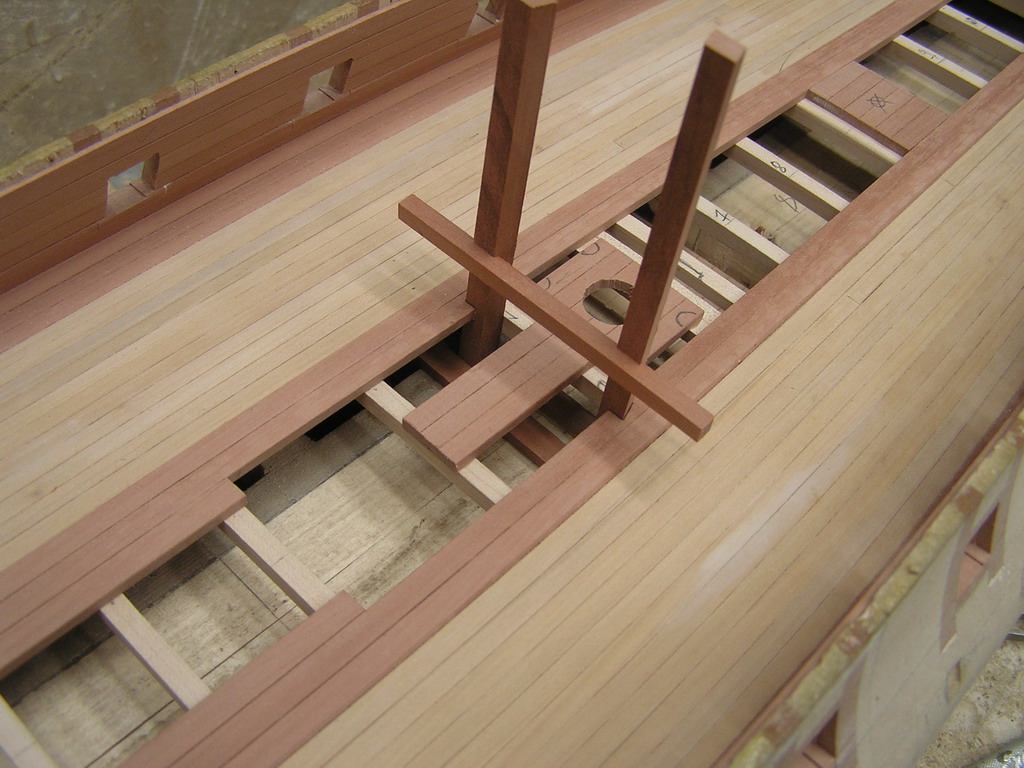

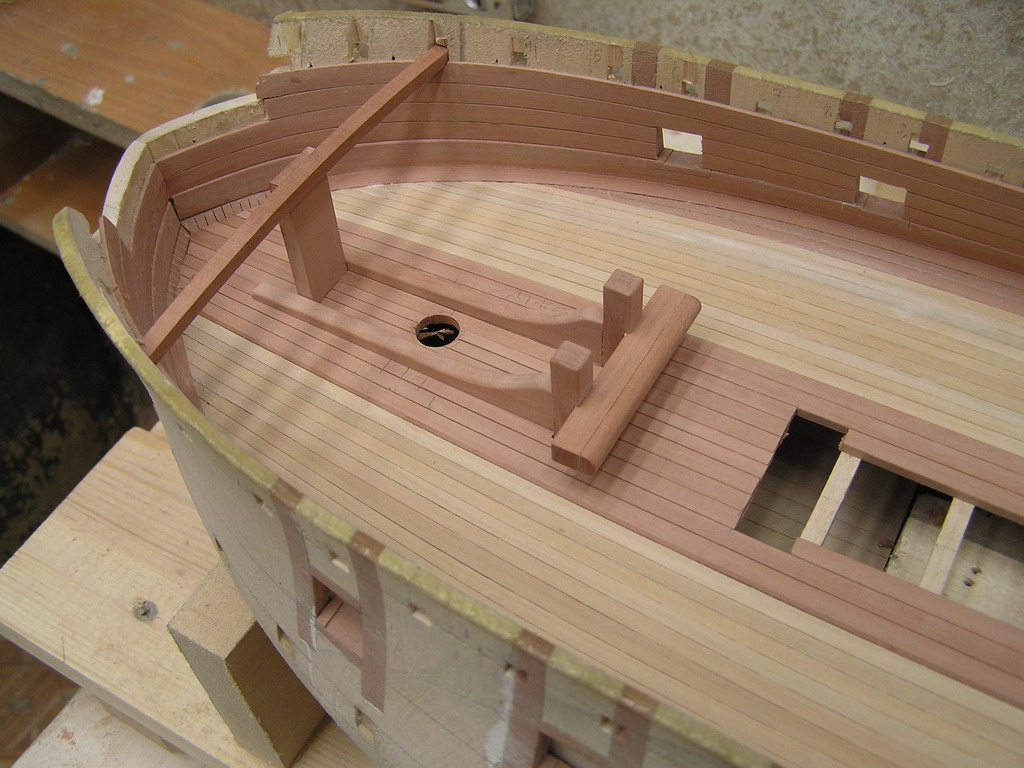

Параллельно с изготовлением центральной части изготавливаю детали которые будут врезаны в палубы: ,битенги, шпор бушприта.

[Dmitry Shevelev]

Дмитрий, продолжаю восхищаться Вашей работой.
Есть тройка вопросов, ответьте если не затруднит:
1. Какая порода дерева используется для палубной и бортовой обшивки?
2. Какое сечение реек?
3. Пресловутое чернение швов настила на данной модели планируется? Если да, то каким образом?
Заранее спасибо.

Madman, благодарю Вас. Модель полностью из груши. Палуба, кроме усиленной центральной части из местной садовой, остальное из розовой от Буманса. Рейки 1,2. Чернение швов будет как обычно. Вернее будет тонировка битумом.

[Alexey Sinyukhin]

Дмитрий,битумным лаком тонировать до нанесения шеллака или после?Какая последовательность?
