La Jacinthe (Лё Жасэн) 1825г. М 1:36

[Dmitry Shevelev]

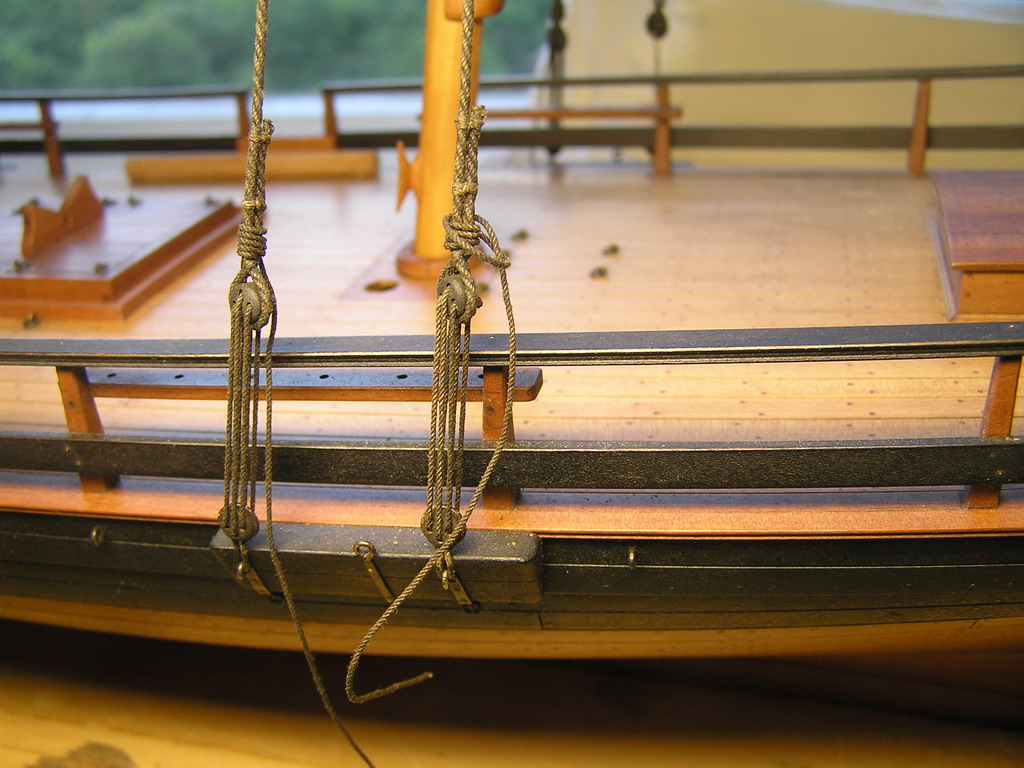

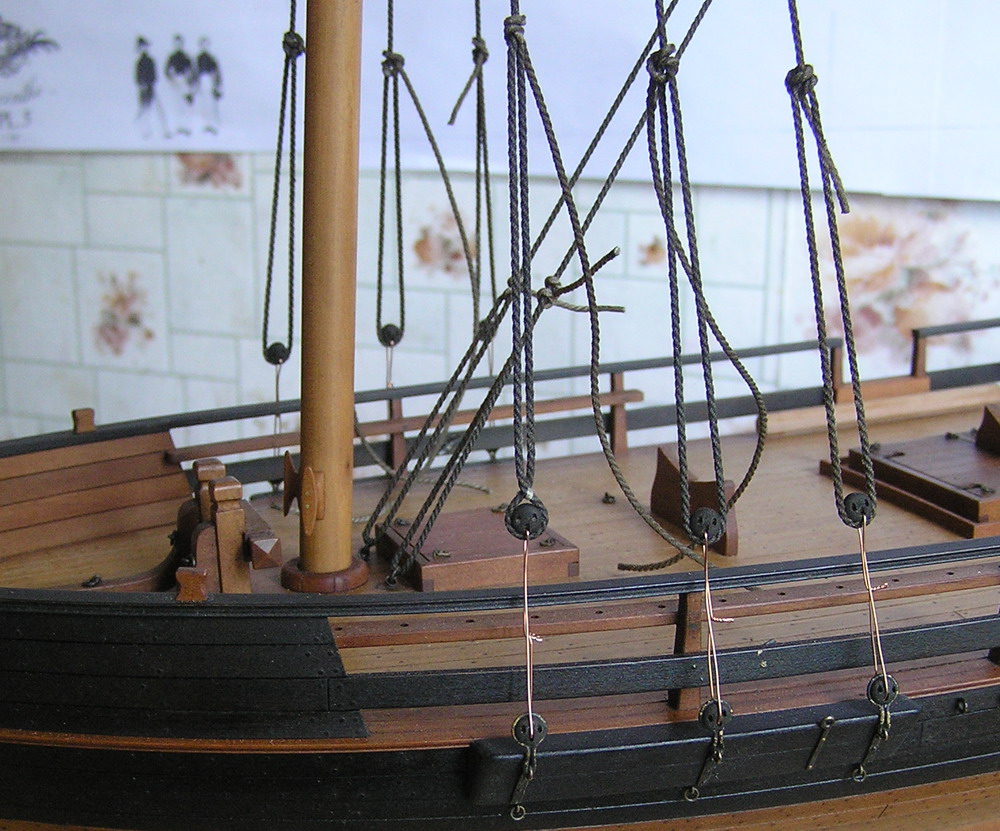

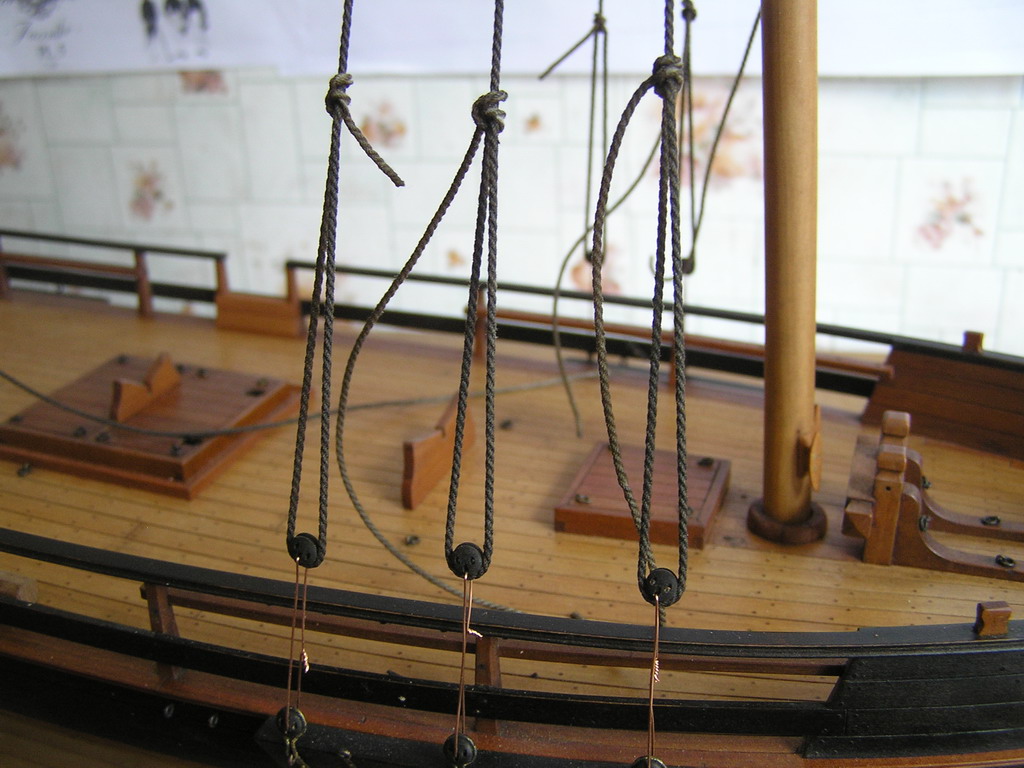

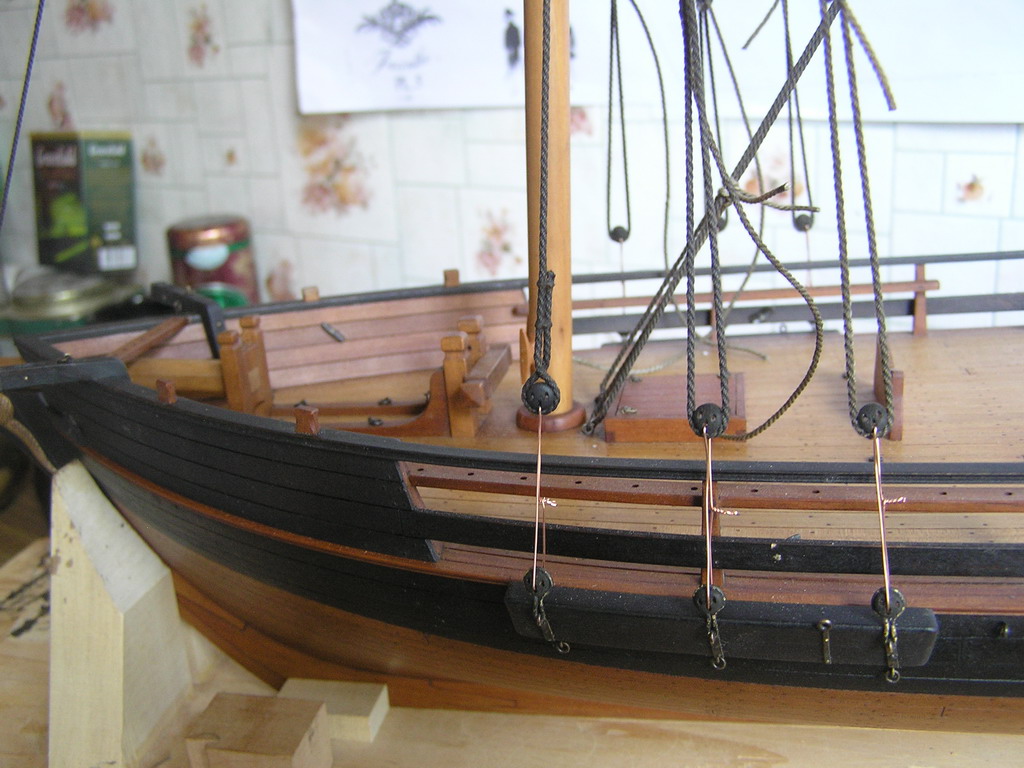

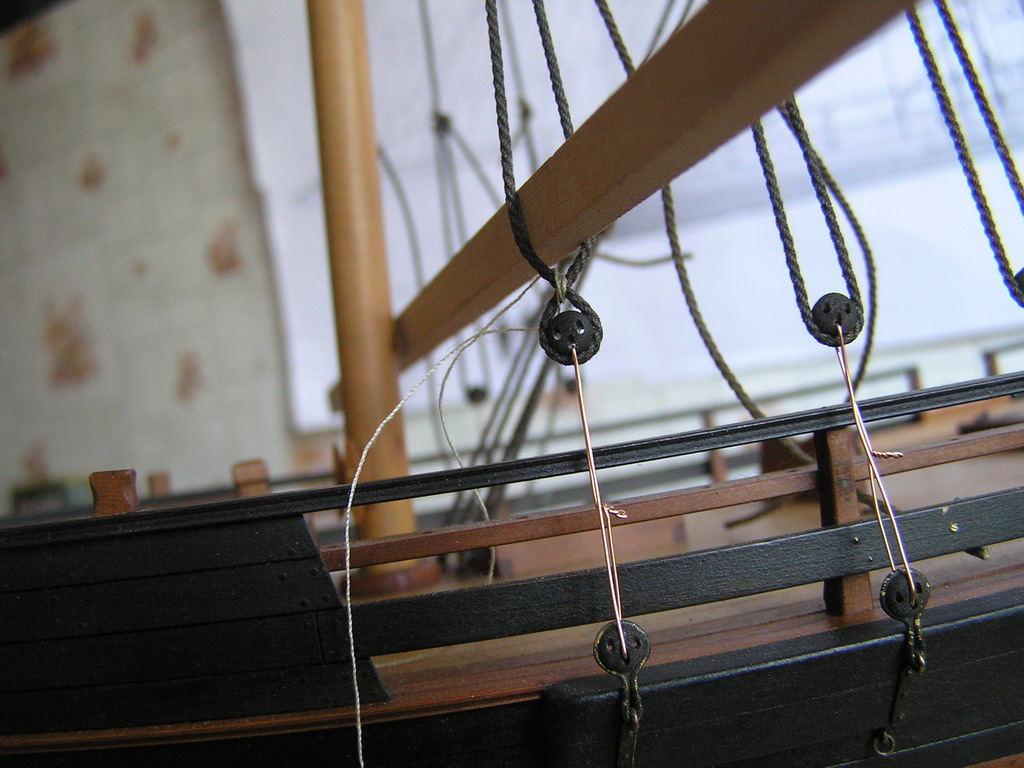

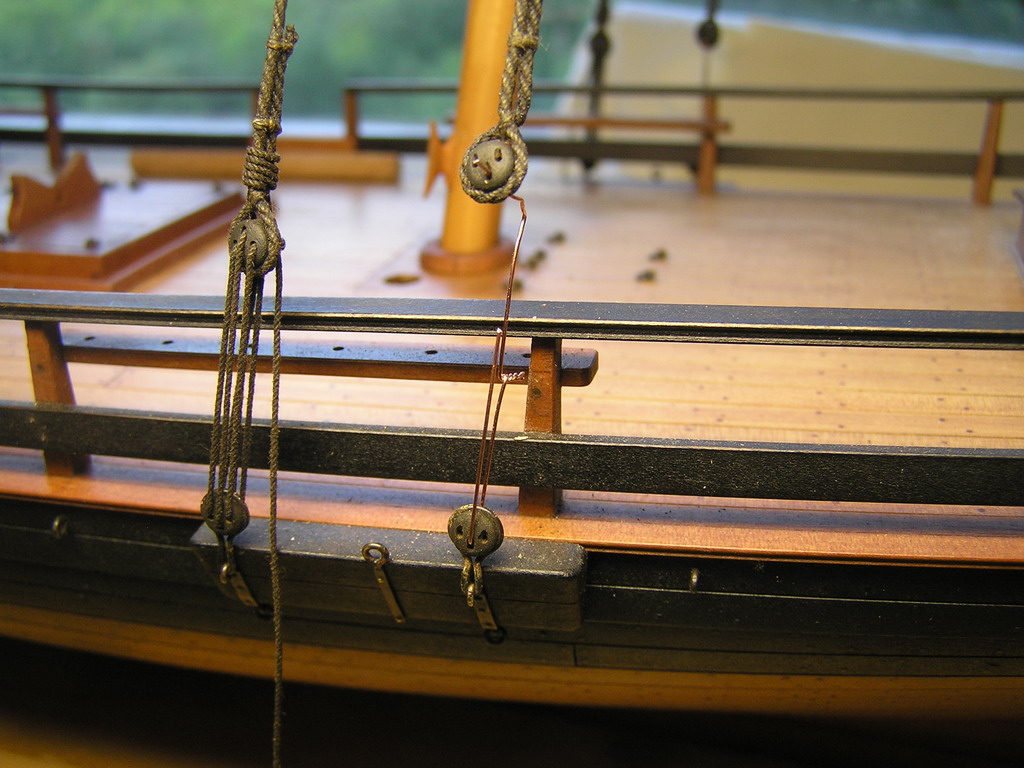

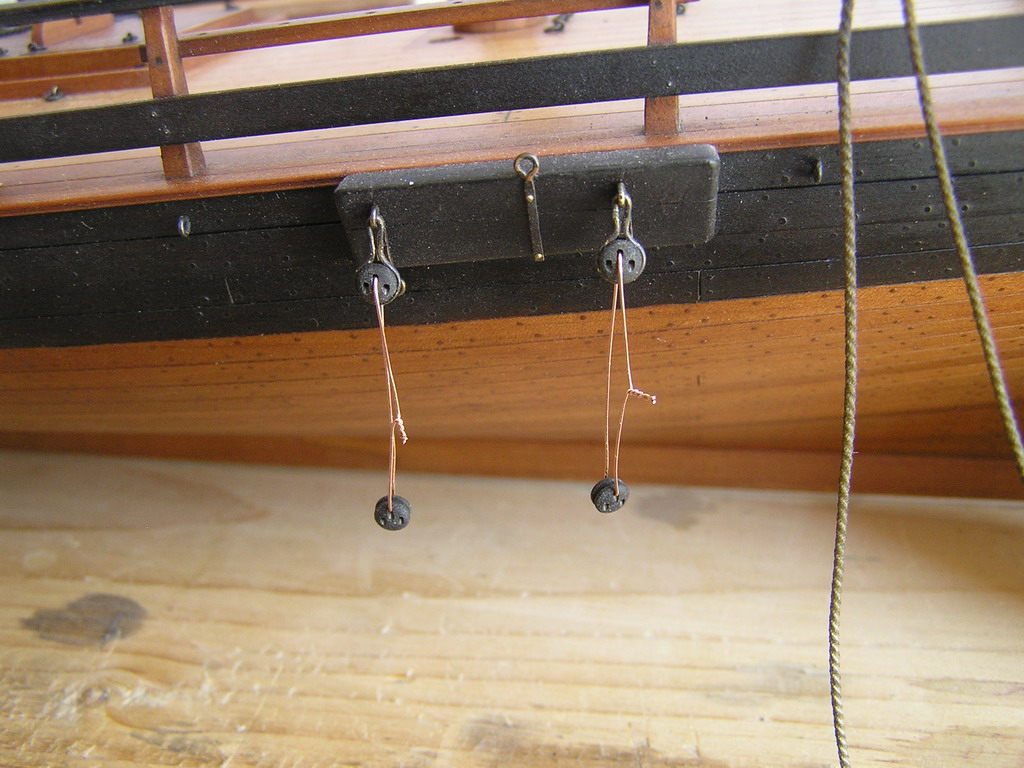

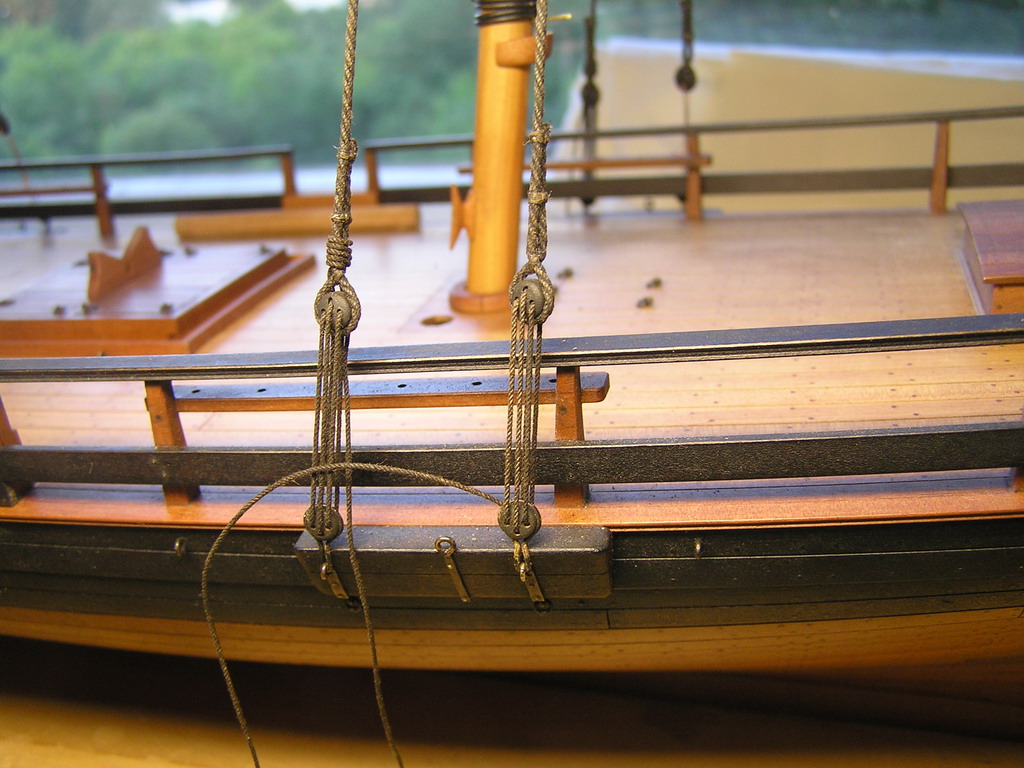

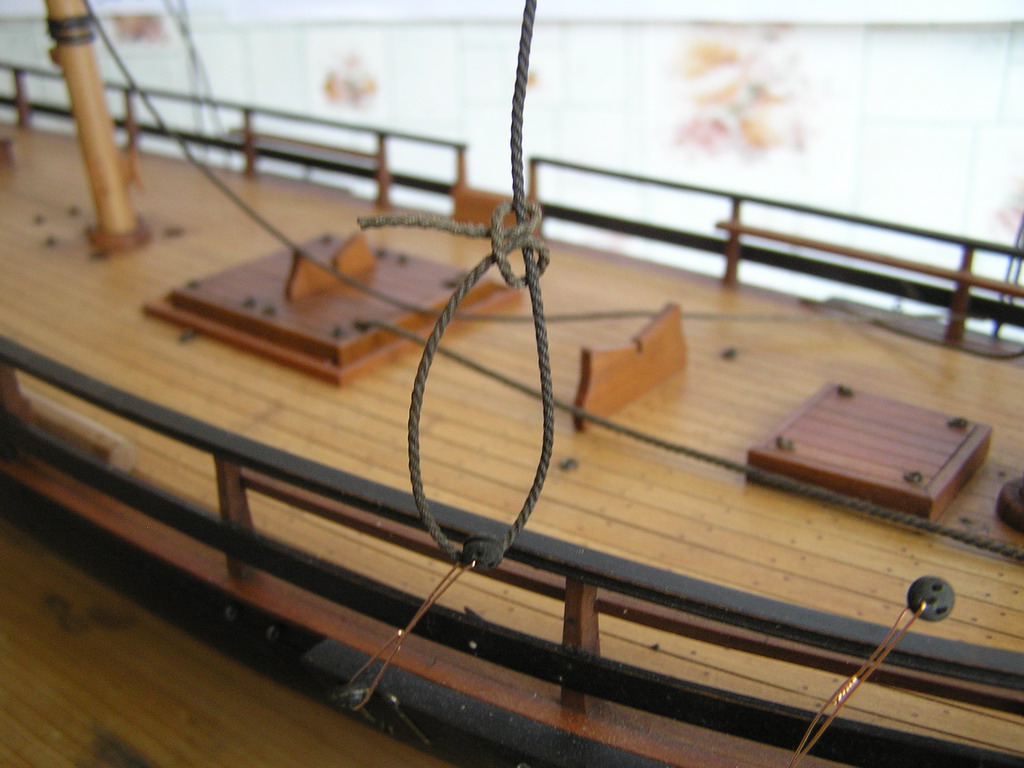

Обтяжка вант:

[Борис_Б]

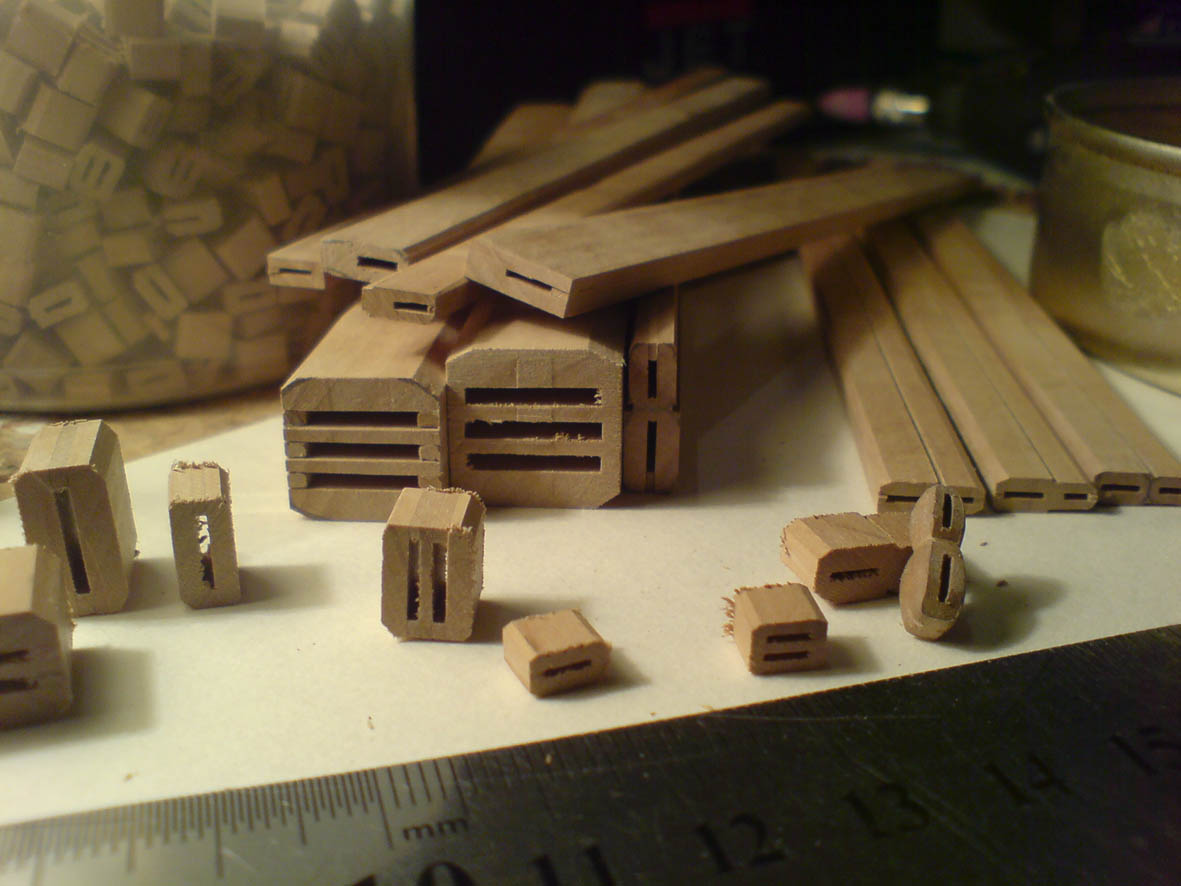

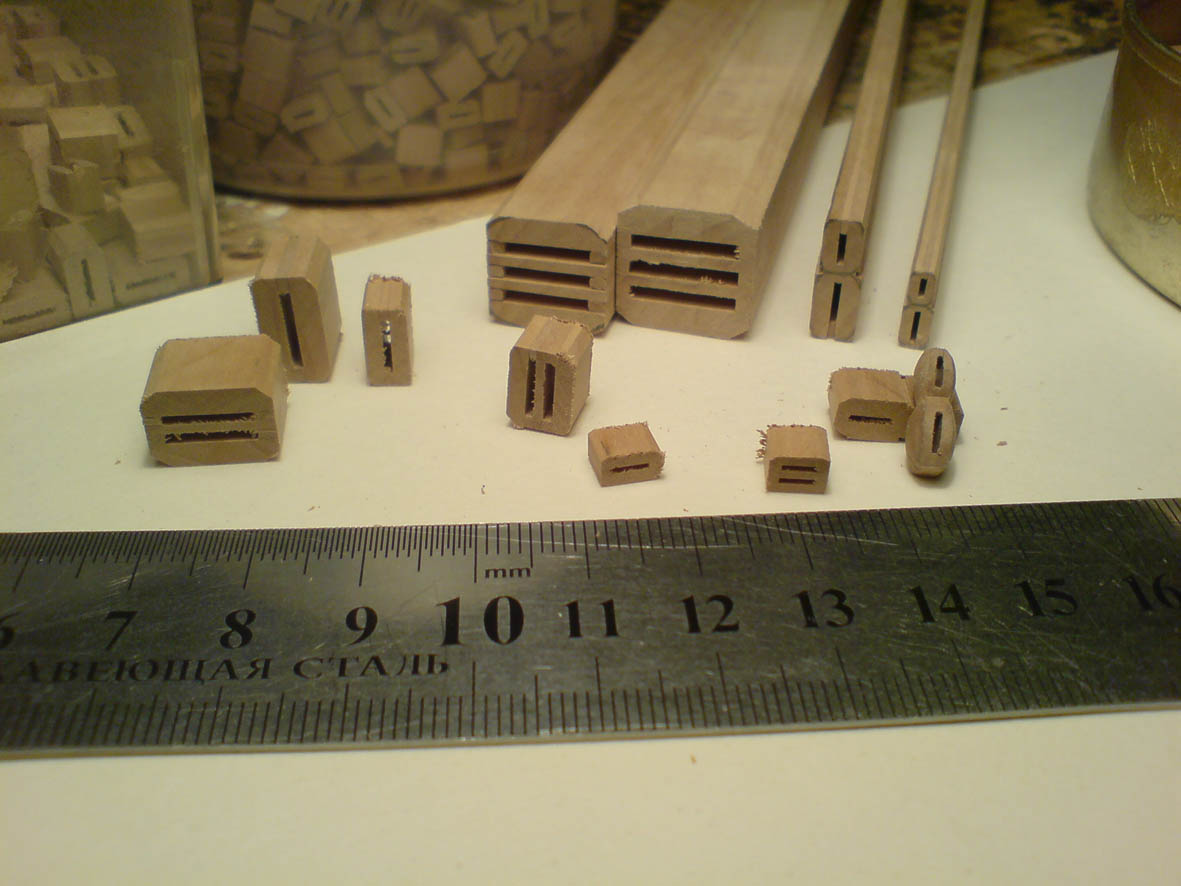

Приветствую! у меня такое впечатление, что все смотрят на конечный результат, а не на сам процесс. для изготовления (массового) блоков необходим фрезер- это да. но в домашних условиях повторить его технологии - раз плюнуть. для примера - http://forum.modelsworld.ru/download.php?id=39291 , http://forum.modelsworld.ru/download.php?id=39295.

А где в приведенных ссылках хоть что-то, о чем заявлено: "для изготовления (массового) блоков необходим фрезер- это да. но в домашних условиях повторить его технологии - раз плюнуть"?

[Vadim Kyzmin]

Прошу прощения упустил из виду. http://forum.shipmodels.com.ua/download ... hp?id=4246, в отсутствии фрезера заготовки изготовлены на циркулярке, а дальнейшая обработка - вручную.
Удачи

[Анатолий Ткач]

Прошу прощения упустил из виду. http://forum.shipmodels.com.ua/download ... &mode=view,

"Вы не авторизованы для просмотра, скачивания файлов и перехода по ссылкам этого сайта."
Хотя и зарегистрирован и авторизован

[Vadim Kyzmin]

странный глюк форума надеюсь Дмитрий меня простит, неохота засорять топик лишними фотками не по теме. это то о чем я писал ранее. на этом не по теме я офф.

Дмитрий, суперский кораблик получается. За три месяца с перерывами .... снимаю шляпу.
Удачи, Вадим

[Dmitry Shevelev]

Спасибо Вадим!

[vadim 55]

если не секрет, как делалась такая симпатичная уточка?

[egen]

И вот то кольцо, что на мачте у палубы - оно составное или разрезано после изготовления? Или там просто гравировка канавок?

[Dmitry Shevelev]

если не секрет, как делалась такая симпатичная уточка?

На ленточке из паркетины во всю толщину выпиливается контур. Распиливается на заготовки нужной толщины. Далее ножом, надфилями, шкуркой. Обязательно ставить на шпильки, иначе вырвет. Длина утки на снимке 13 мм.

[Dmitry Shevelev]

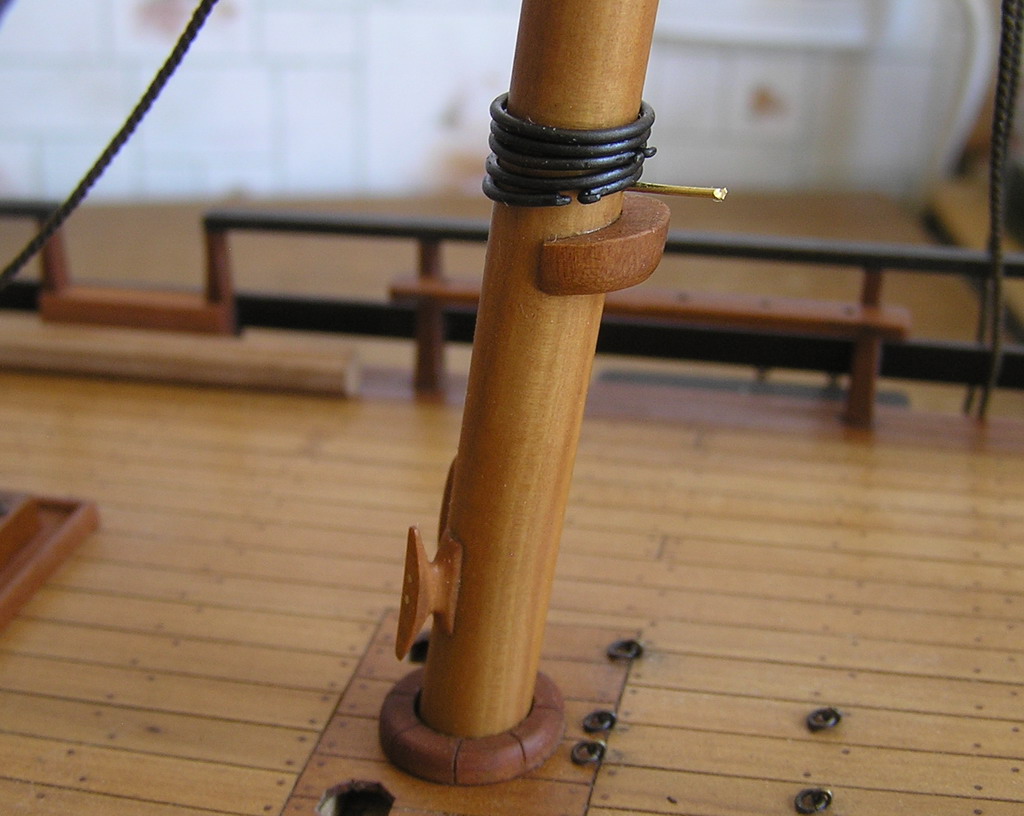

И вот то кольцо, что на мачте у палубы - оно составное или разрезано после изготовления? Или там просто гравировка канавок?

На мачте - сегарсы из 1мм латунной проволоки. Концы утончены вполовину и загнуты. На палубе обычные рым- болты. Канавок не имеют

[egen]

я не про черные кольца, а про нижнее темнокоричневое, что "лежит" на палубе. Не помню название.

[Dmitry Shevelev]

А, понял. Точится из дерева втулка с запасом по длине верхней утолщенной части. Так как мачта с наклоном верхняя часть дорабатывается вручную. На 8 частей надсекается ножом.

[vadim 55]

понятно, т.е. пазы чисто декоративные а сама втулка сплошная (?)

[Dmitry Shevelev]

Да.

[egen]

если не секрет, как делалась такая симпатичная уточка?

На ленточке из паркетины во всю толщину выпиливается контур. Распиливается на заготовки нужной толщины. Далее ножом, надфилями, шкуркой. Обязательно ставить на шпильки, иначе вырвет. Длина утки на снимке 13 мм.

Дмитрий,
а на 74пуш так же утки делали? Они же совсем маленькие получаются, разваляться. Может их отливать?
