Sovereign of the Seas

[fst]

в этой табличке нет калибра, только количество, местоположение и вес стволов

[Kogan]

на фото 4х фунтовка, на чертеже 18ти фунтовка...

Ну наверно все таки не 4х фунтовка... Demi-Culverin Drake - 8-9 фунтов ЕМНИП.

[fst]

текст у картинки говорит что 4

[Yuriy55]

Про калибр я как-то особо не задумывался, хотя тоже понял, что 9. Т.к. в описи такой калибр присутствует.
Я обратил внимание на то, что орнамент или символика разные. Вроде тогда это было чуть ли не личным клеймом мастера.
По фото из оригинала видно, что королевский символ наложен на якорь, тогда как из чертежа следует другое, что орнаменты расположены в последовательности вдоль ствола, да и якорь не один, а скрещенные. Может я и ошибаюсь, но заказ на пушки должен был выполняться одной мастерской с определённой геральдикой для всех орудий.

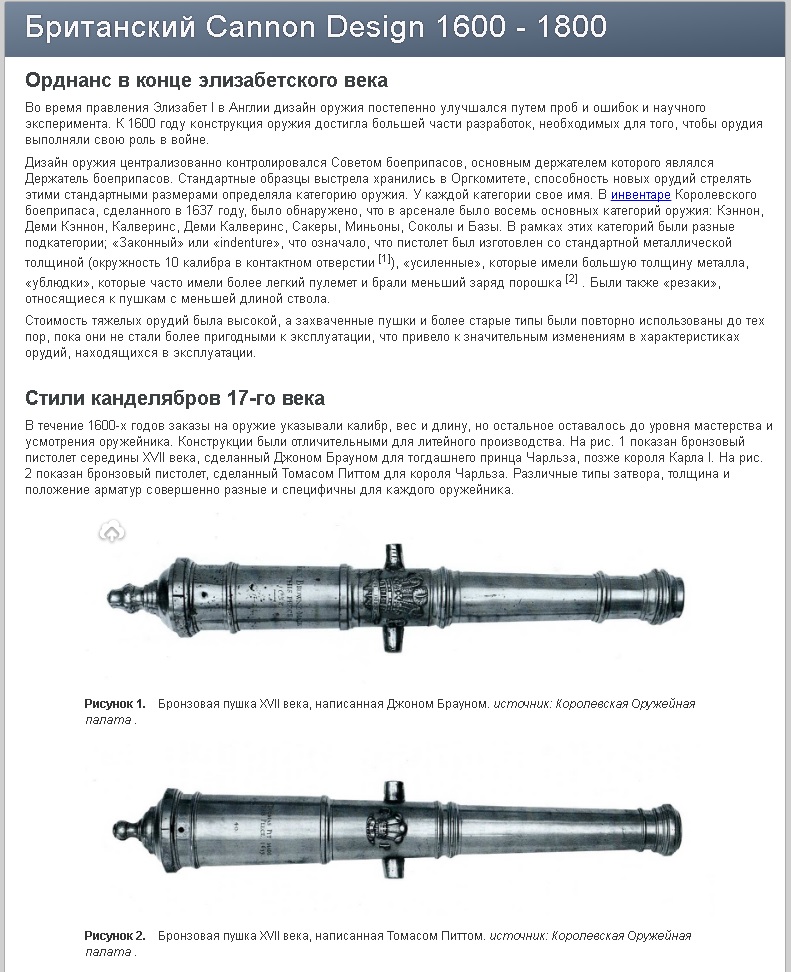

Хотя поиск начался вот с этого ресурса, что и наводит на мысль о индивидуальности.

[Kogan]

текст у картинки говорит что 4

Я наверно невнимательно читал (хотя перечитывал несколько раз), покажите пожалуйста где написано? Без подколок...

[fst]

последняя строка, вес 20cwt с копейками (cwt - 50.8 кг) длинна 9 футов, калибр 4.4

литейщики пушек были как ювелиры, каждый индивидуально , пушки заказывал капитан, посему в разное время корабль оснащался разными пушками

[Kogan]

последняя строка, вес 20cwt с копейками (cwt - 50.8 кг) длинна 9 футов, калибр 4.4

Аааа... Но вообще-то там написано "cal. 4,4 in." т.е. 4,4 дюйма.

[Yuriy55]

Мне так кажется, что мы немного что-то попутались говоря на разных языках.
Ведь калибр 4,4 соотвествовал 12 фунтовому орудию.
http://arc.id.au/Cannonballs.html

[fst]

нда, действительно, мне показалось там написано 4.4 Pn, странно что в дюймах обозначено, но в любом случае на двух картинках разные пушки

[Kogan]

Это безусловно! Так там в подписях это и написано черным по белому - на фото полукулеврина, на чертеже кулеврина.

Ведь калибр 4,4 соотвествовал 12 фунтовому орудию.

Вы смотрите таблицу 1, а это 18 век. Вы вторую таблицу смотрите, строку demi-culverin. Ну и нужно учитывать, что у нас не просто полукулеврина, а demi-culverin drake, а "drake" обозначает орудие с облегченным зарядом. Так что 9 фунтов в данном случае в самый раз.

[mehon]

На сайте Amati нашел набор декора для soverena http://www.amatimodel.com/en/tools/seri ... sories-set.
Вот бы прикупить его и от журналов можно вообще отказаться, а то и так дохрена чего переделывать начиная с рустеров и заканчивая пошивом новых парусов. Верфь на столе у них вроде представители, написал им, посмотрим что ответят, а то и по масштабу у них не понятно какой там и цена неизвестна.

[Voldemarus1]

А с масштабом не промахнетесь?

[mehon]

М-да, верфь на столе дала ссылку: https://www.shipmodeling.ru/shop/model_ ... a-_AM1831/, пока чешу затылок

[mehon]

Уложил еще несколько рядов, разметил примерную укладку реек. На носу получается у меня надо зауживать до 35мм, тогда без потеряев можно обойтись. На корме чуть посложнее, корма на 20 мм больше чем последний шпангоут, надо клинья вставлять похоже через каждый ряд

[mehon]

кто то уже закончил черновую обшивку, да и по журналу тоже заканчивается а я все шью, да и не тороплюсь вообщем. Еще рядов 12 осталось
