Re: HMS "ENTERPRISE" по польским чертежам

#16 Сообщение Пишта Виталий » Вс авг 19, 2012 13:28

а эти чертежи подойдут? правда только это все чем распологаю
Вложения

Аватара пользователя
evgenyt
Сообщения: 310
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 21 раз
Поблагодарили: 8 раз

Re: HMS "ENTERPRISE" по польским чертежам

#17 Сообщение evgenyt » Вс авг 19, 2012 20:40

На самом деле, чертежей 22 листа в комплекте (Ваш, один из них). Их легко можно найти в сети. Если будут трудности, напишите - попрбую найти линк. Но это после 1 сентября - сейчас в отпуске за границей
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Corvette L'Aurore 1766-1775 по чертежам Ancre с нуля

Yuri Lopatkin
Сообщения: 122
Зарегистрирован: Вс июл 19, 2009 2:59
Откуда: Сахалин
Благодарил (а): 6 раз
Поблагодарили: 4 раза
Контактная информация:

Re: HMS "ENTERPRISE" по польским чертежам

#18 Сообщение Yuri Lopatkin » Пн авг 20, 2012 2:40

У меня есть в наличии, могу отправить
Все приходит с опытом...

Аватара пользователя
Пишта Виталий
Сообщения: 25
Зарегистрирован: Пн июл 09, 2012 18:52
Откуда: Херсон

Re: HMS "ENTERPRISE" по польским чертежам

#19 Сообщение Пишта Виталий » Пн авг 20, 2012 10:21

господа спасибо что откликнулись! вчера нашел в сети, 22 листа. это и есть польские чертежи?

Аватара пользователя
evgenyt
Сообщения: 310
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 21 раз
Поблагодарили: 8 раз

Re: HMS "ENTERPRISE" по польским чертежам

#20 Сообщение evgenyt » Ср янв 02, 2013 22:20

Решил попробовать новые технологии.

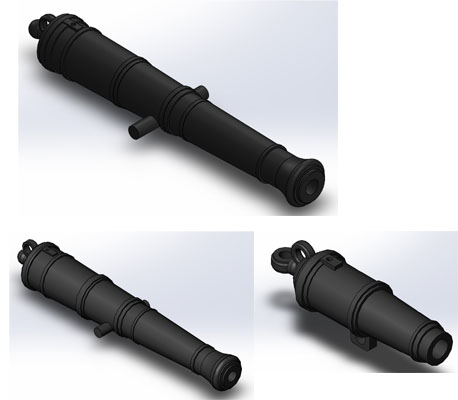

В Solidworks после двух недельных мучений (Я не механик, а электронщик) построил модели 9 фунтовой, 6 фунтовой пушек и коронады.
Затем по моим моделям их НАПЕЧАТАЛИ! :shock: :shock: :shock: В ВЫСОКОМ РАЗРЕШЕНИИ НА 3D принтере :shock:

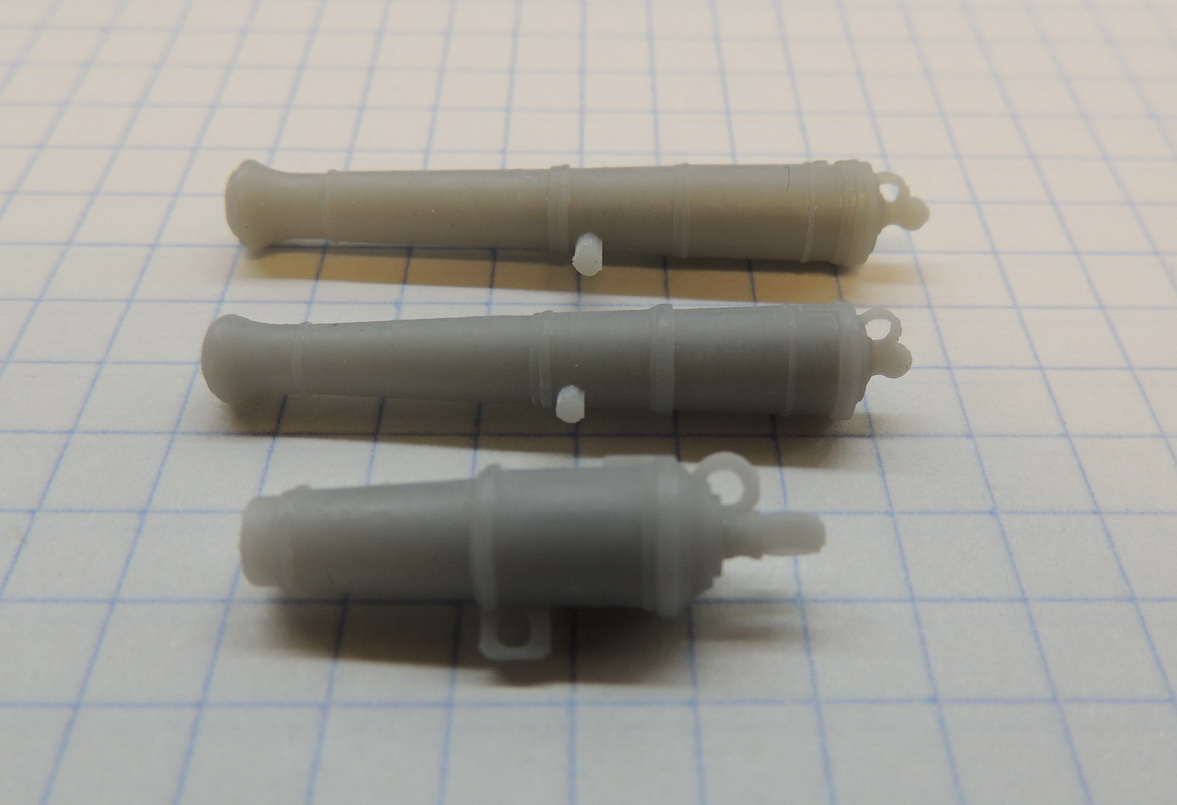

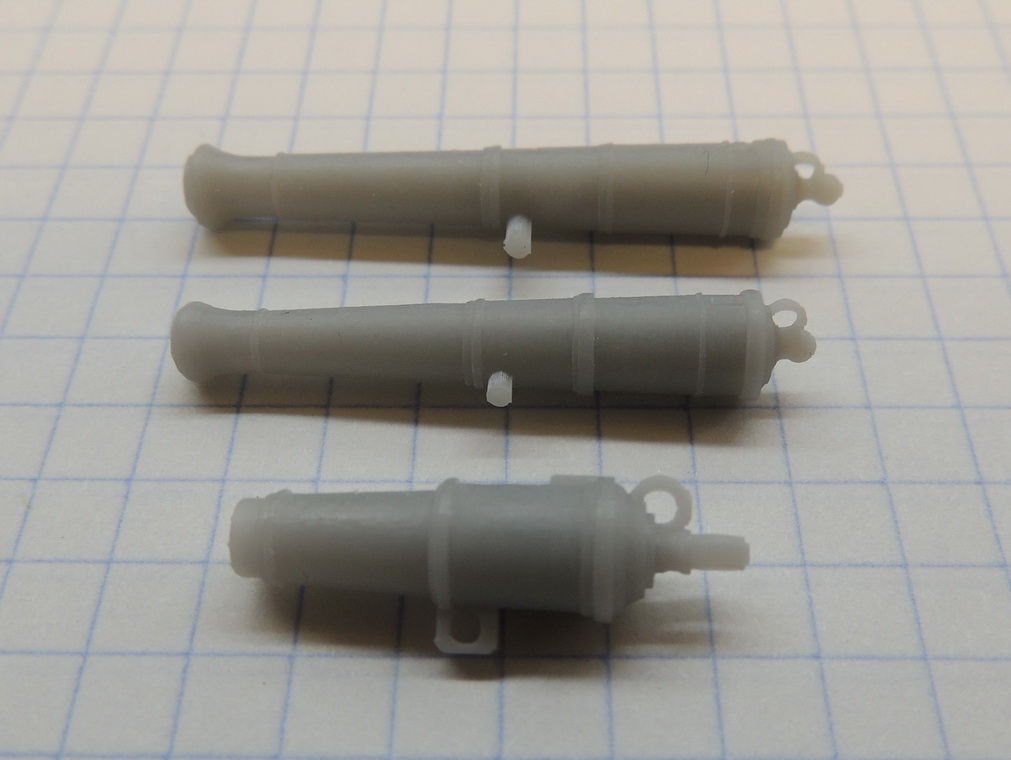

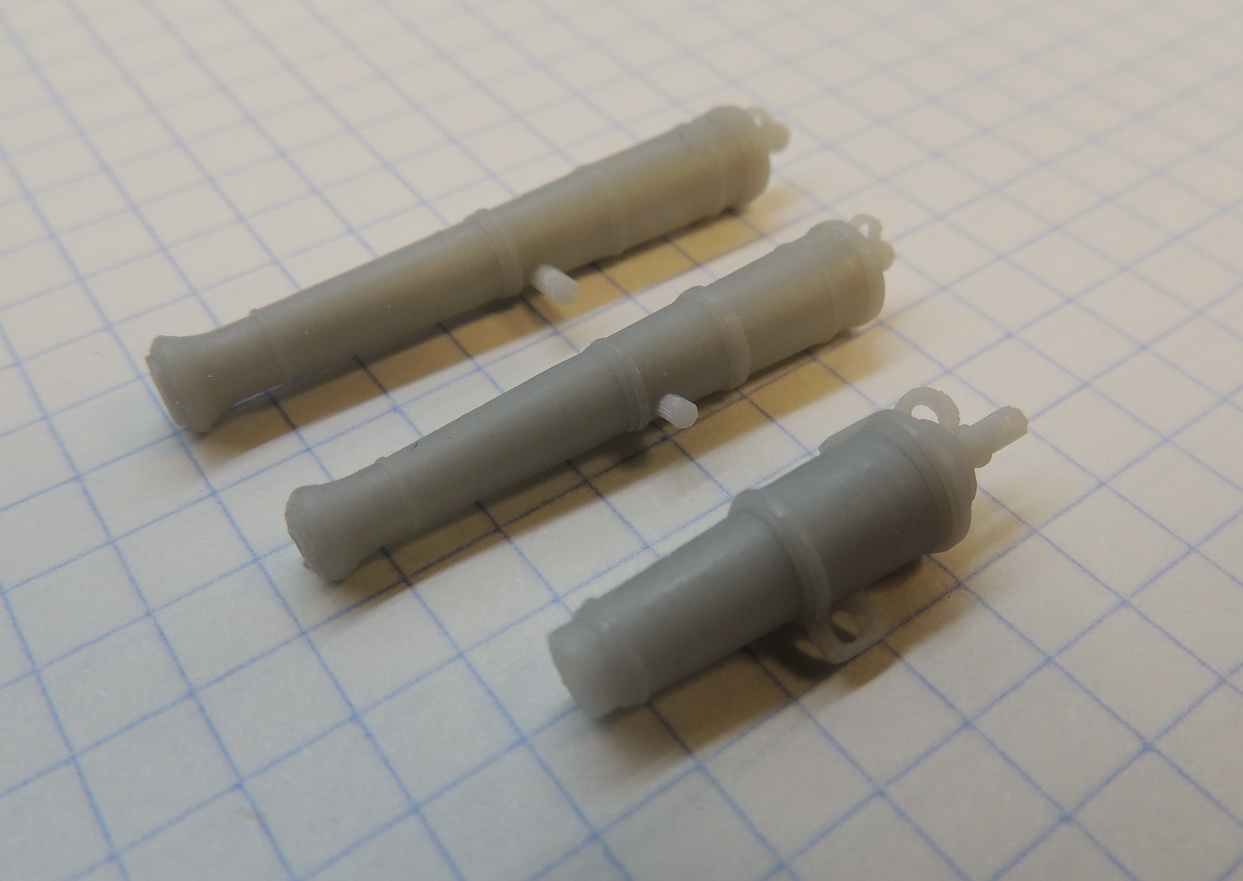

Ниже фото моделей и того что получилось. В своей жизни видел много новинок по всему миру, но когда делают по твоей модели - это впечатляет!
Для масштаба - клетка - 5Х5 мм
Вложения
GANS in 1-64 scale.jpg
Последний раз редактировалось evgenyt Ср янв 02, 2013 22:35, всего редактировалось 1 раз.
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Corvette L'Aurore 1766-1775 по чертежам Ancre с нуля

Аватара пользователя
Tnax
Сообщения: 3828
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 145 раз
Поблагодарили: 276 раз

Re: HMS "ENTERPRISE" по польским чертежам

#21 Сообщение Tnax » Ср янв 02, 2013 22:31

Красота! :D
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: HMS "ENTERPRISE" по польским чертежам

#22 Сообщение Михаил Смирнов » Ср янв 02, 2013 22:44

Всегда мечтал о станке в который засовываешь чертёж, а от туда выезжает готовая деталь. Кстати, самшит, розовая груша и что, то чёрное не сочетается, но это дело вкуса.
С начало голова, затем руки.

Аватара пользователя
Александр Михеев
Сообщения: 1398
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 741 раз
Поблагодарили: 117 раз

Re: HMS "ENTERPRISE" по польским чертежам

#23 Сообщение Александр Михеев » Ср янв 02, 2013 23:10

evgenyt писал(а):...построил модели 9 фунтовой, 6 фунтовой пушек и коронады.
Затем по моим моделям их НАПЕЧАТАЛИ!
Дорого обошлось?
И не далековаты ли цапфы от казённой части? На мой вкус - сдвинуть чуть.

Аватара пользователя
evgenyt
Сообщения: 310
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 21 раз
Поблагодарили: 8 раз

Re: HMS "ENTERPRISE" по польским чертежам

#24 Сообщение evgenyt » Ср янв 02, 2013 23:36

У нас это все стоит довольно дорого - в этом разрешении (0.05 мм) три детали - 150$, но, как говотся, не имей 100 рублей, а имей 100 друзей - это подарок.
Теперь буду думать, как сделать форму и как отливать (метал, пластик) - для меня это дело новое, раньше пушки точил или покупал. Цапфы делал по чертежу.
По поводу сочетания цветов, пока трудно сказать - еще ляжет масло (лак) и потом, это дело суб'ективное :wink:
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Corvette L'Aurore 1766-1775 по чертежам Ancre с нуля

Victor78
Сообщения: 2
Зарегистрирован: Сб ноя 17, 2012 23:57

Re: HMS "ENTERPRISE" по польским чертежам

#25 Сообщение Victor78 » Ср фев 13, 2013 17:42

Привет всем!В детстве,еще при СССР занимался в судомодельном в школе.Правда все модели у нас были современные.А сейчас попал ко мне комплект польских чертежей "PRIEDIESTINACJA" A.ROSINSKI.Подскажите кто,как эти чертежи по точности и достоверности.

Аватара пользователя
evgenyt
Сообщения: 310
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 21 раз
Поблагодарили: 8 раз

Re: HMS "ENTERPRISE" по польским чертежам

#26 Сообщение evgenyt » Чт фев 14, 2013 23:57

Закончил "войну" с пушками. Раньше я писал о том, что мастер-модели начертил в Solid works, а затем мне их напечатали на 3Д принтере
Отлиать решил из пластика по методу и из материалов описаных vadim55 в топике http://shipmodeling.ru/phpbb/viewtopic.php?f=9&t=3558
Купил у местного дилера фирмы Smooth-On 2-х компонентный силикон для форм и 2-х компонентный полиуретан для отливок.
По началу было много "блинов", которые комом, а затем дело пошло.

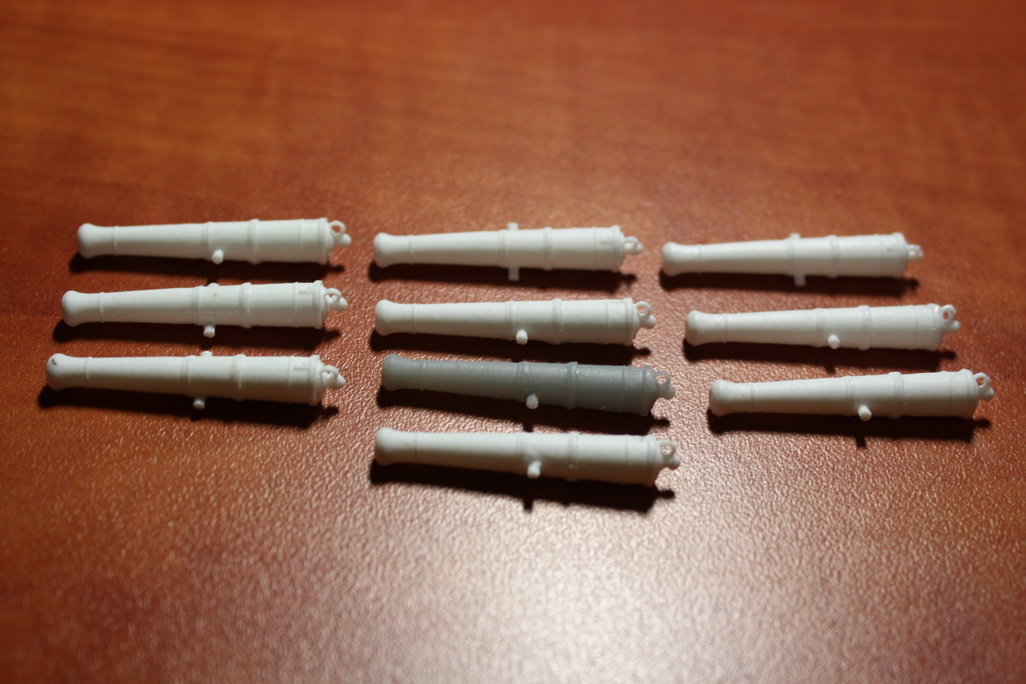

На картинках - серая - мастер модель (кроме фальконета, который точил и паял из латуни) и белые отливки.
Теперь собираюсь отдать на покрытие медью в фирму, обслуживающую ювелиров и затем чернение
Вложения

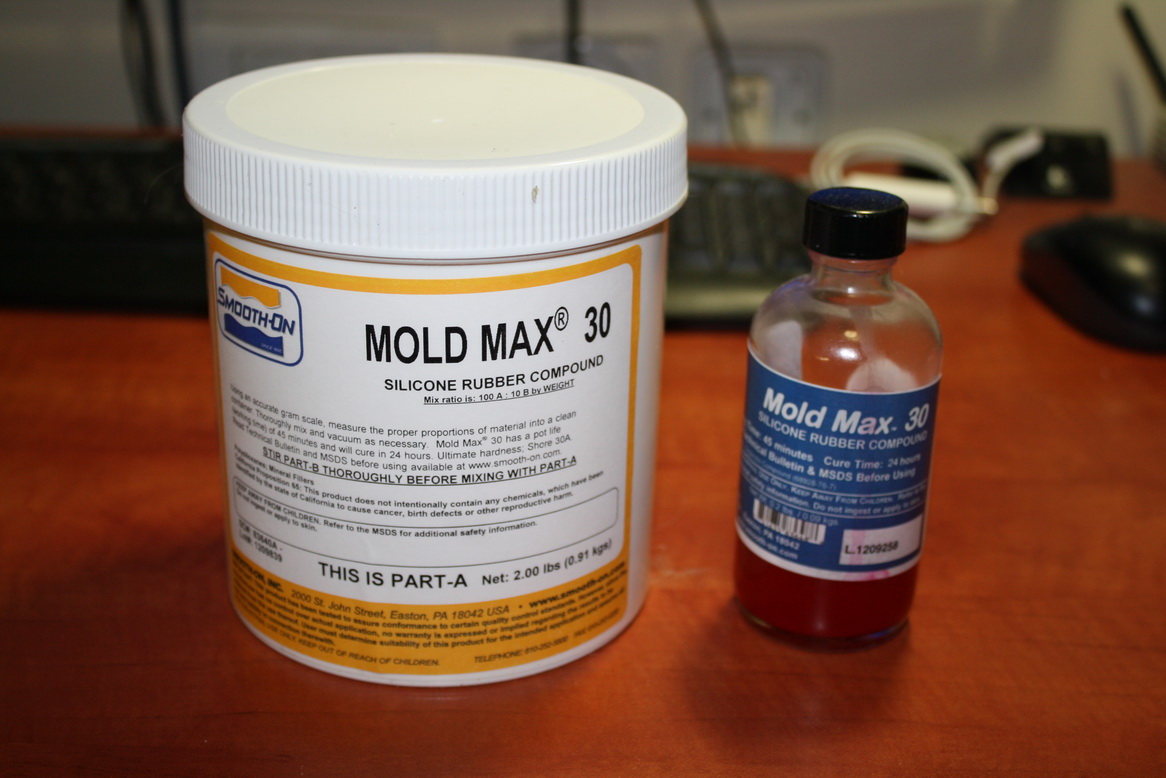

2-х компонентный силикон

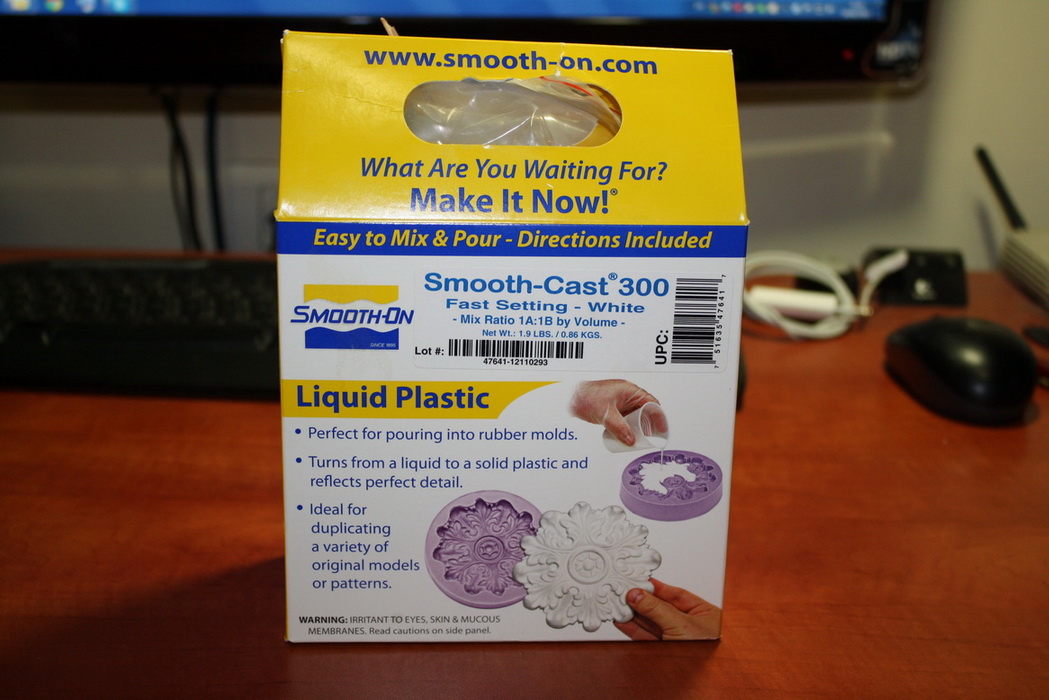

2-х компонентный полиуретан (упаковка мини)

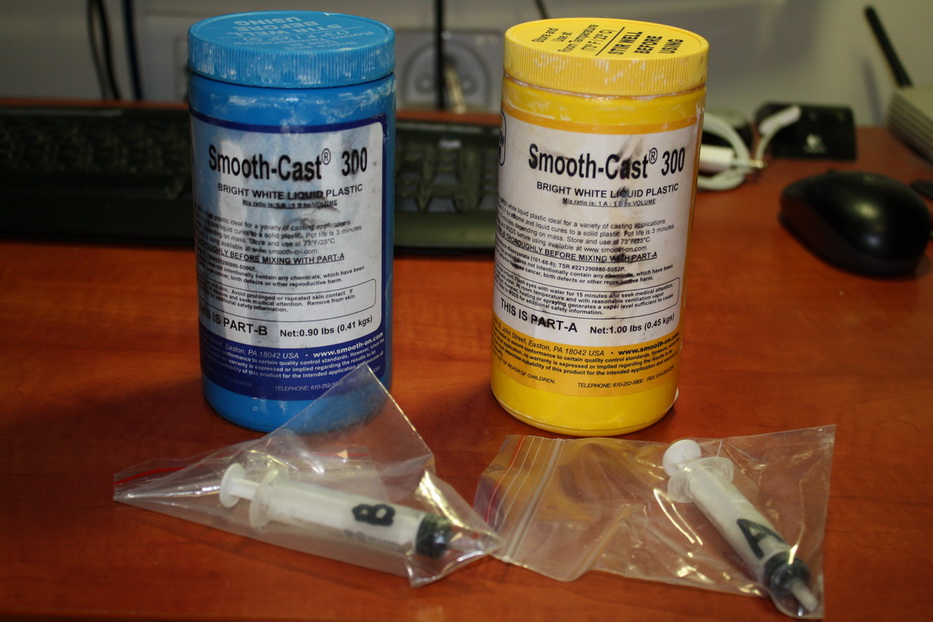

2-х компонентный полиуретан

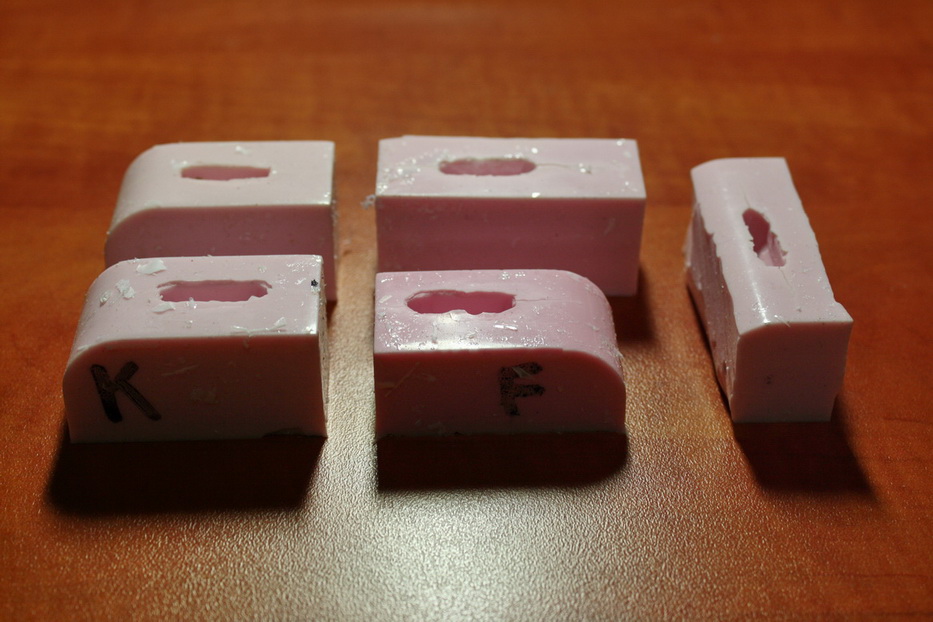

силиконовые формы
6ти фунтовые пушки длина 35 мм

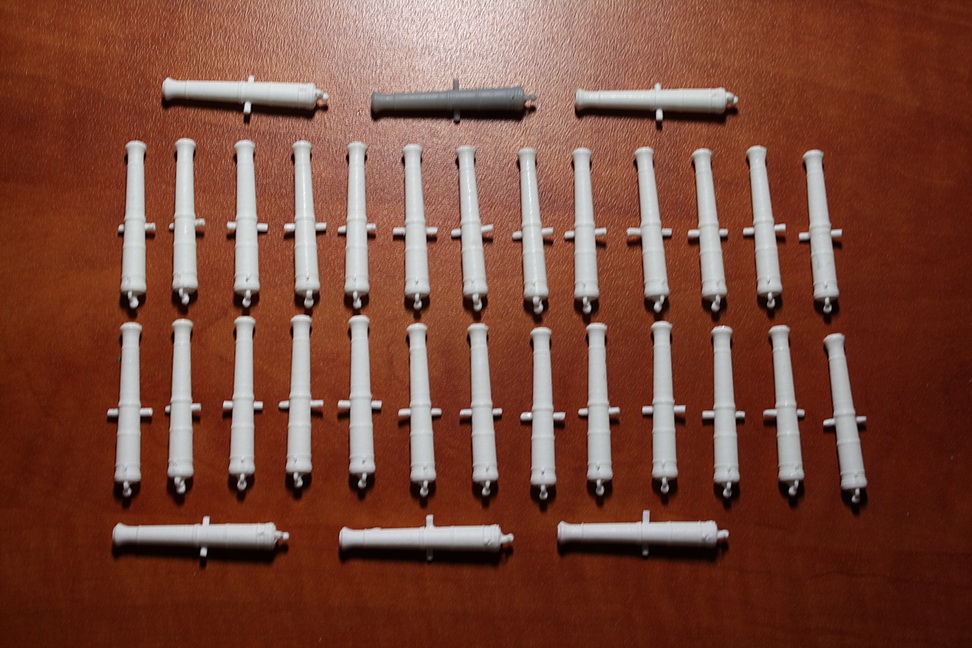

все 9ти фунтовые пушки длина 39 мм

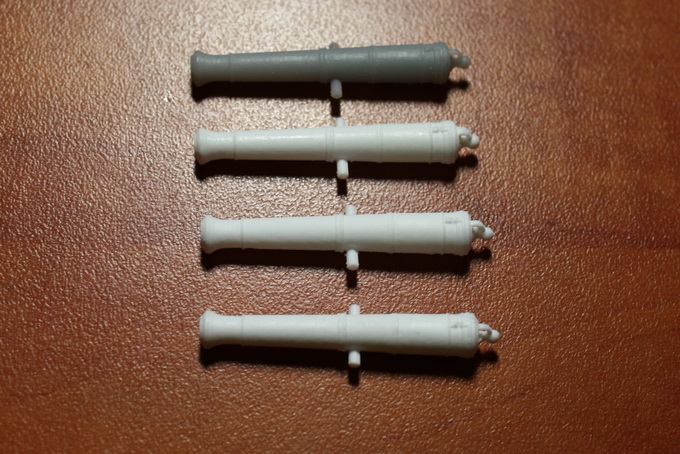

9ти фунтовые пушки длина 39 мм

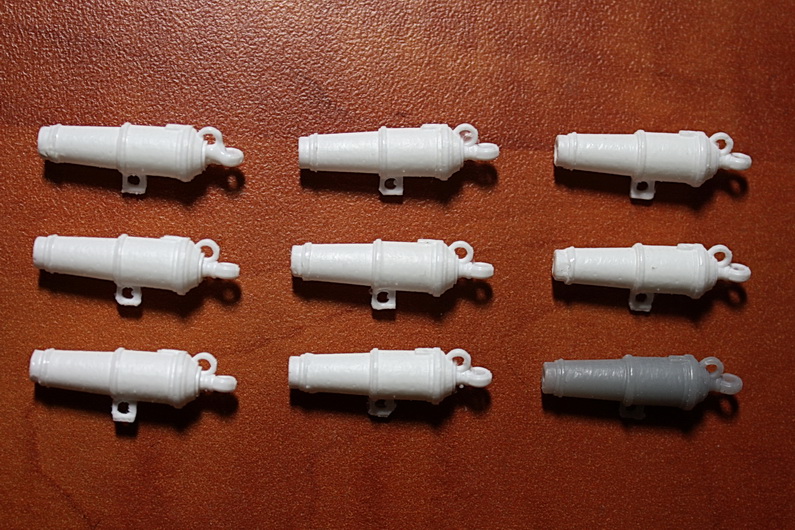

Коронады длина 24 мм
Фальконеты длина 15 мм
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Corvette L'Aurore 1766-1775 по чертежам Ancre с нуля

Аватара пользователя
evgenyt
Сообщения: 310
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 21 раз
Поблагодарили: 8 раз

Re: HMS "ENTERPRISE" по польским чертежам

#27 Сообщение evgenyt » Пн фев 09, 2015 23:59

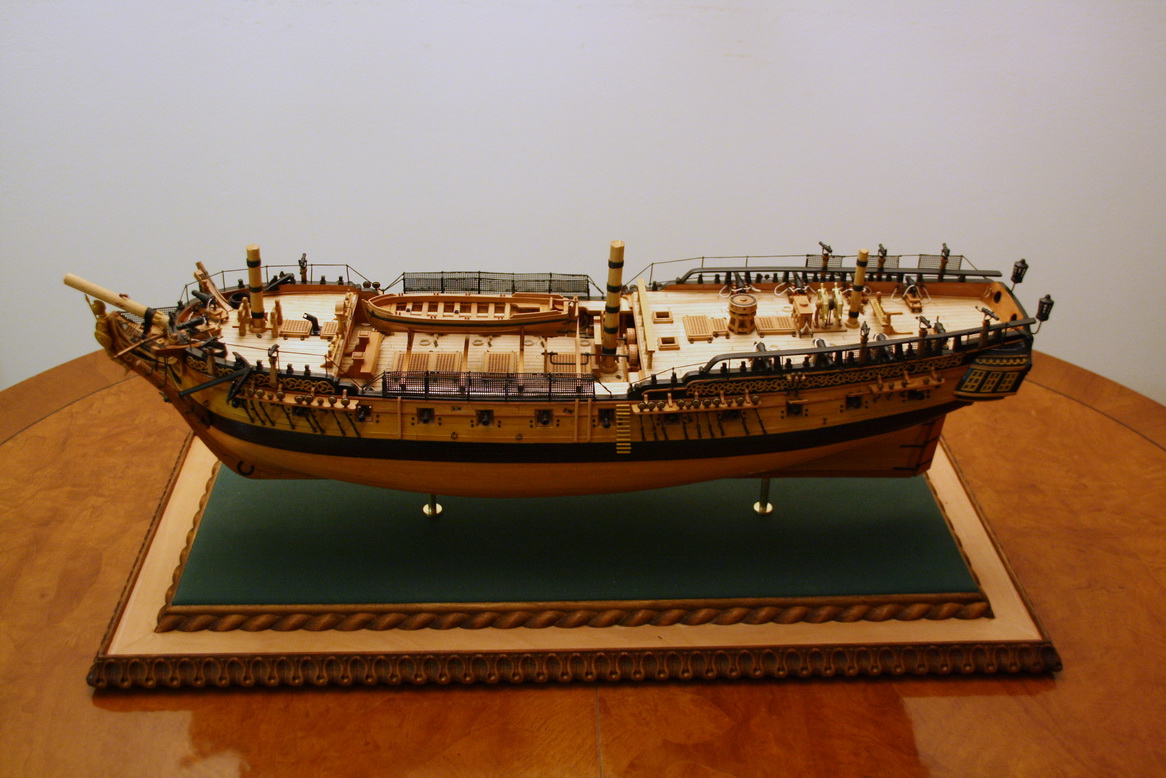

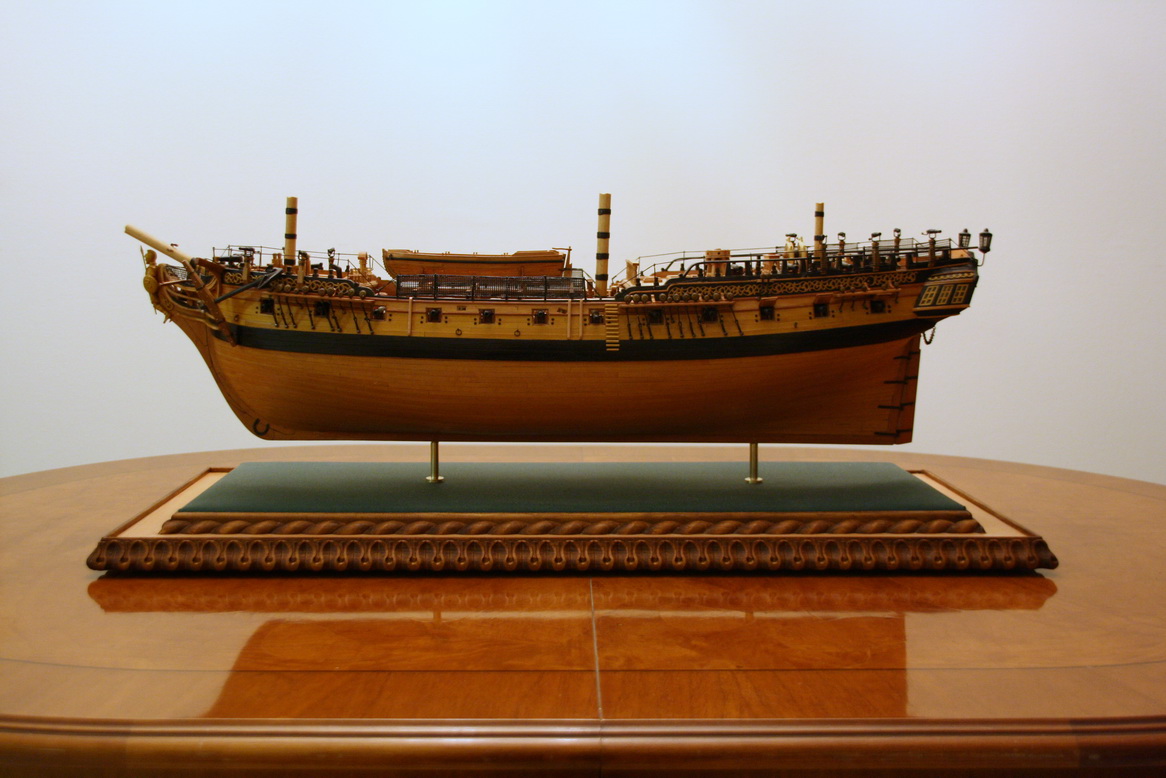

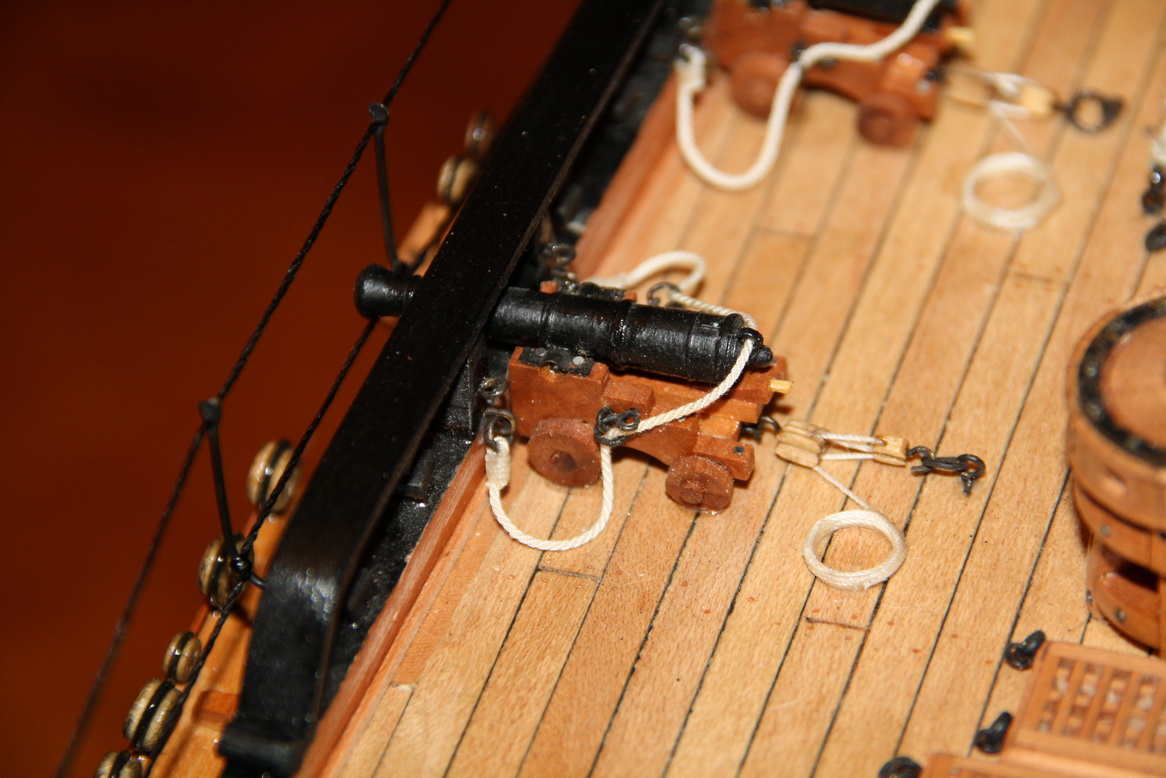

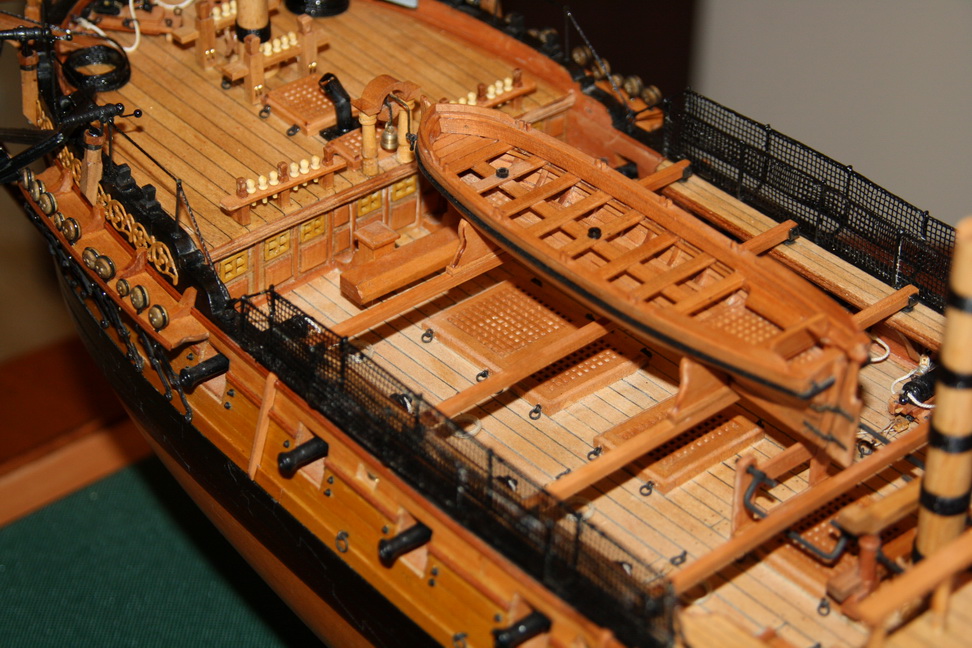

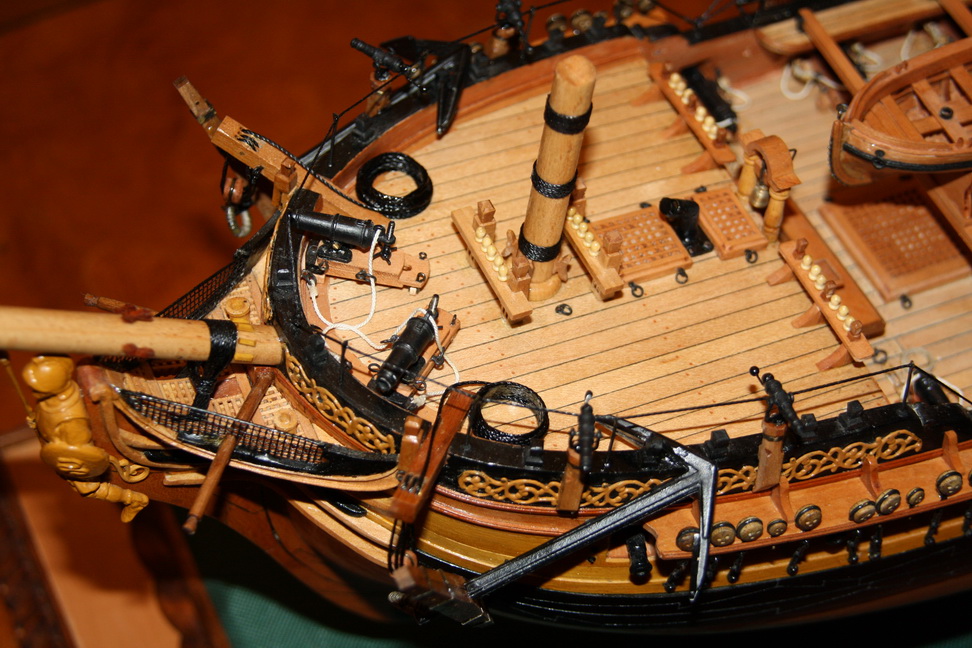

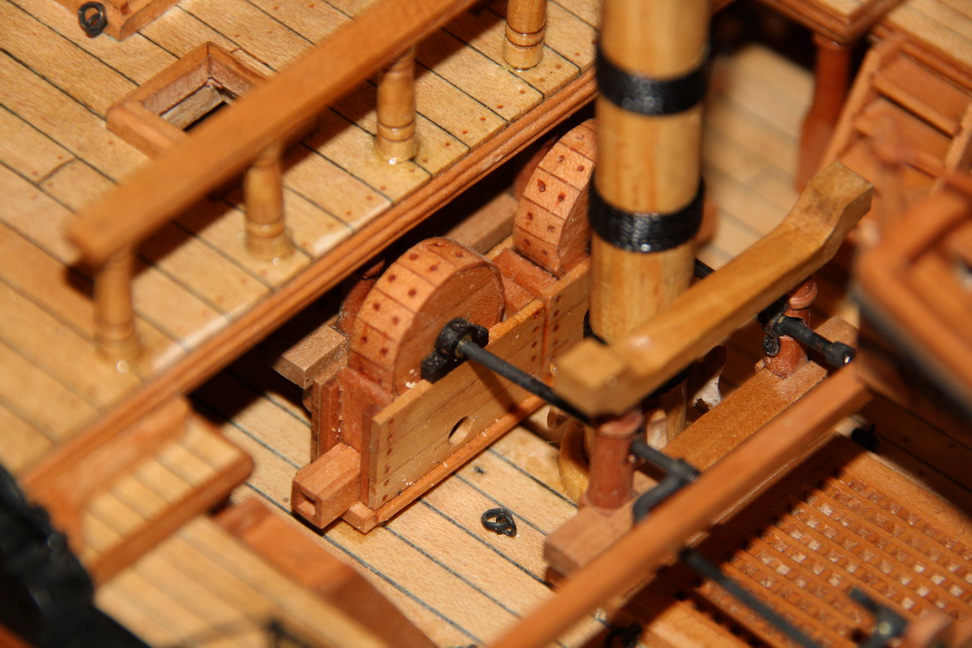

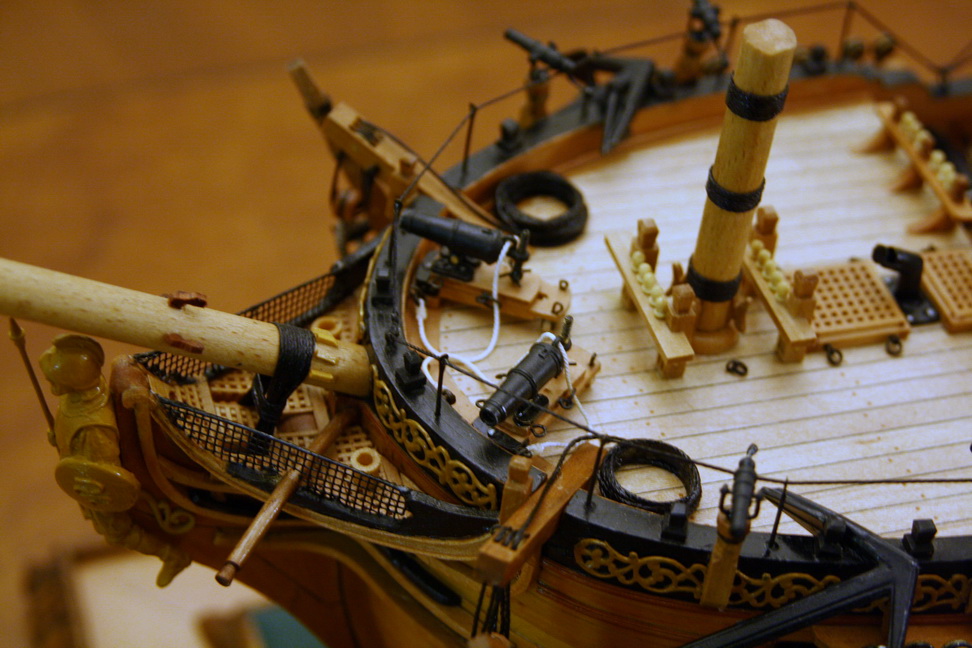

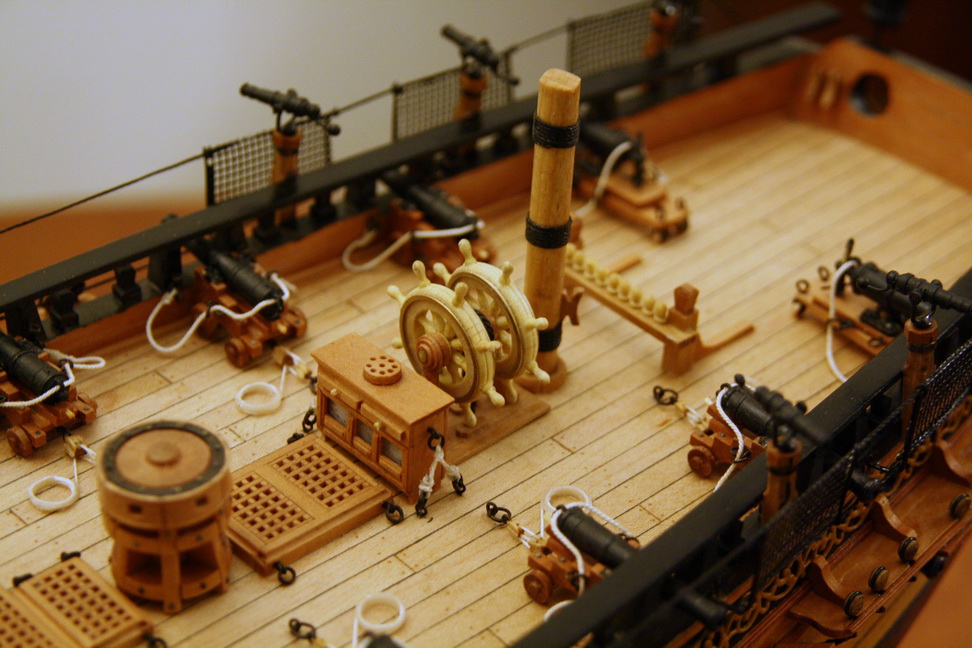

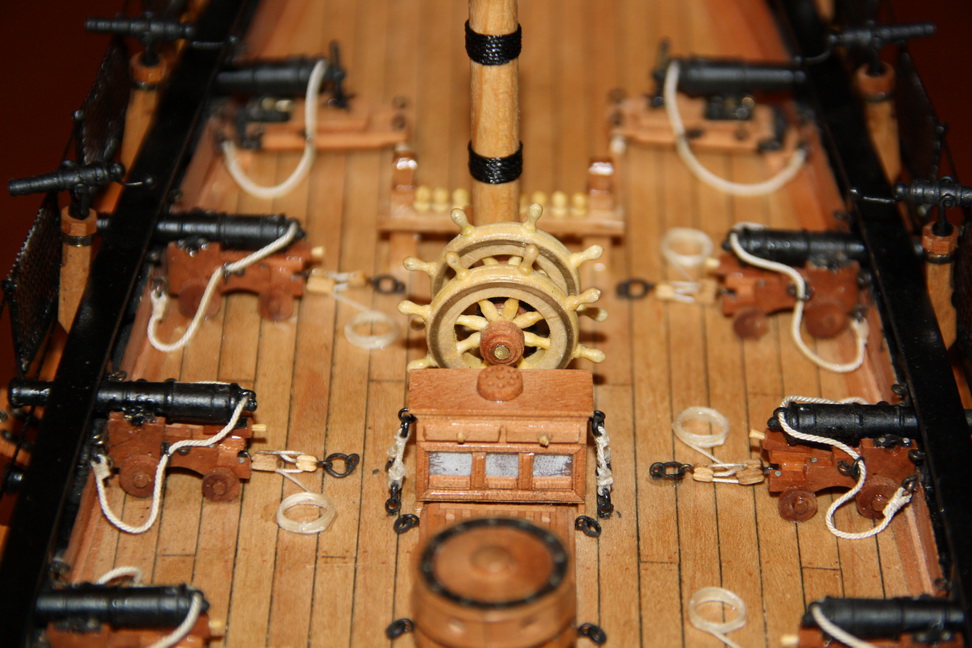

Закончился трехлетний долгострой. Вот, что получилось.
Вложения
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Corvette L'Aurore 1766-1775 по чертежам Ancre с нуля

Аватара пользователя
Олег Серегин
Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 321 раз
Поблагодарили: 212 раз

Re: HMS "ENTERPRISE" по польским чертежам

#28 Сообщение Олег Серегин » Вт фев 10, 2015 0:48

Спасибо! Лично мне модель очень понравилась! С удовольствием посмотрел.

Из непонравившегося:
под решетками пространство лучше было бы зачернить. Белые нити немножко не в тему. И стянутые с маркера бухты :)

Кстати, очень приятная подмодельная доска!
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru

Аватара пользователя
Суханов Сергей
Сообщения: 221
Зарегистрирован: Пт сен 25, 2009 9:33
Откуда: Жуковский Московской обл.
Благодарил (а): 7 раз
Поблагодарили: 9 раз

Re: HMS "ENTERPRISE" по польским чертежам

#29 Сообщение Суханов Сергей » Вт фев 10, 2015 12:54

Длины откатных талей не хватит для заряжения орудий.
Готово: Endevour
На стапеле: Royal Caroline

Аватара пользователя
evgenyt
Сообщения: 310
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 21 раз
Поблагодарили: 8 раз

Re: HMS "ENTERPRISE" по польским чертежам

#30 Сообщение evgenyt » Вт фев 10, 2015 17:31

Светлые места под решетками и белые нити - результат вспышки. Поверьте, нити - серые. А вот бухты, совершенно с Вами согласен, мне самому не нравятся, просто не знал , куда девать канат :oops:
