Le Rochefort 1787 1:36 (секция)

#1 Сообщение belochka » Вс янв 26, 2020 19:54

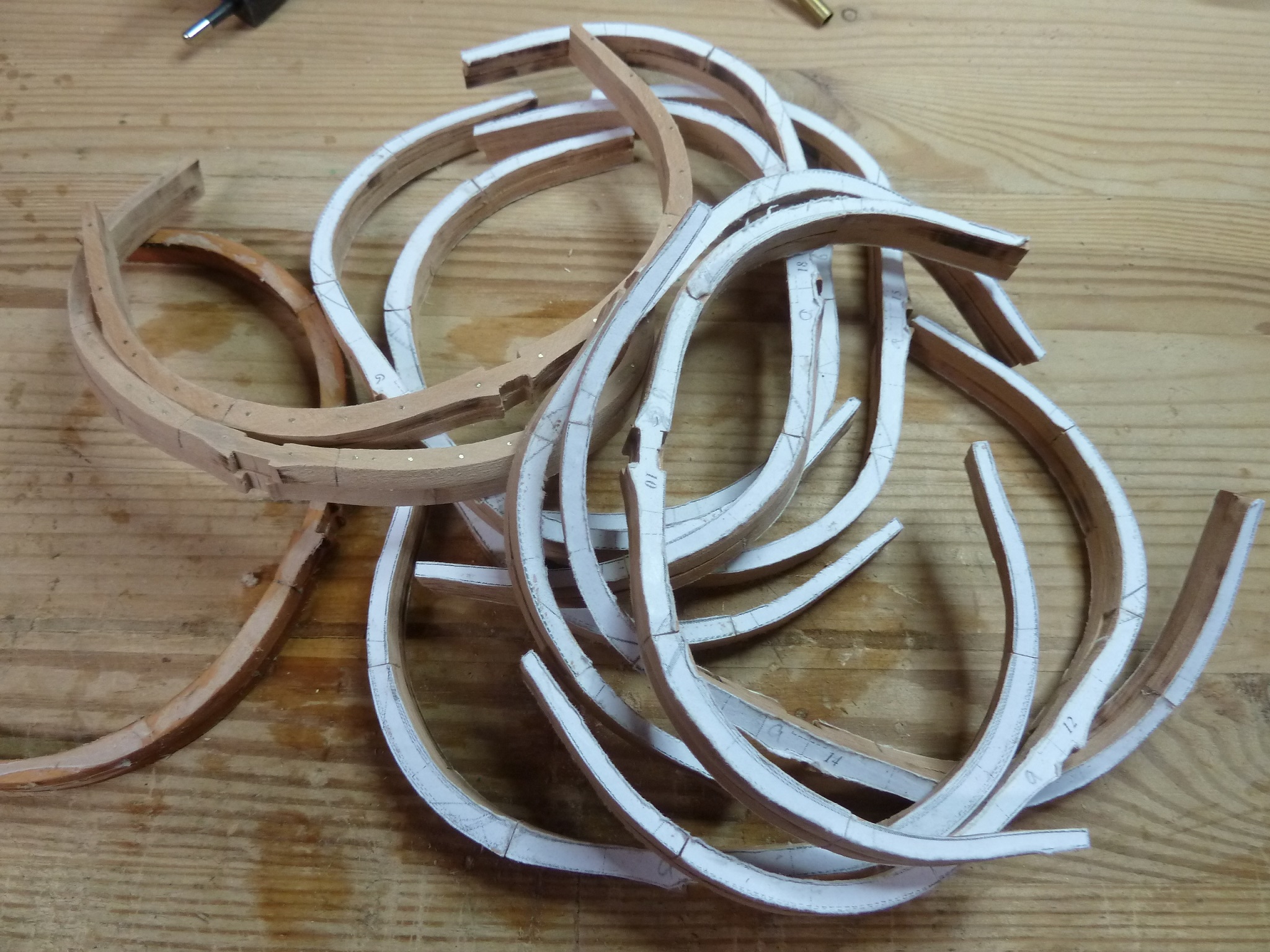

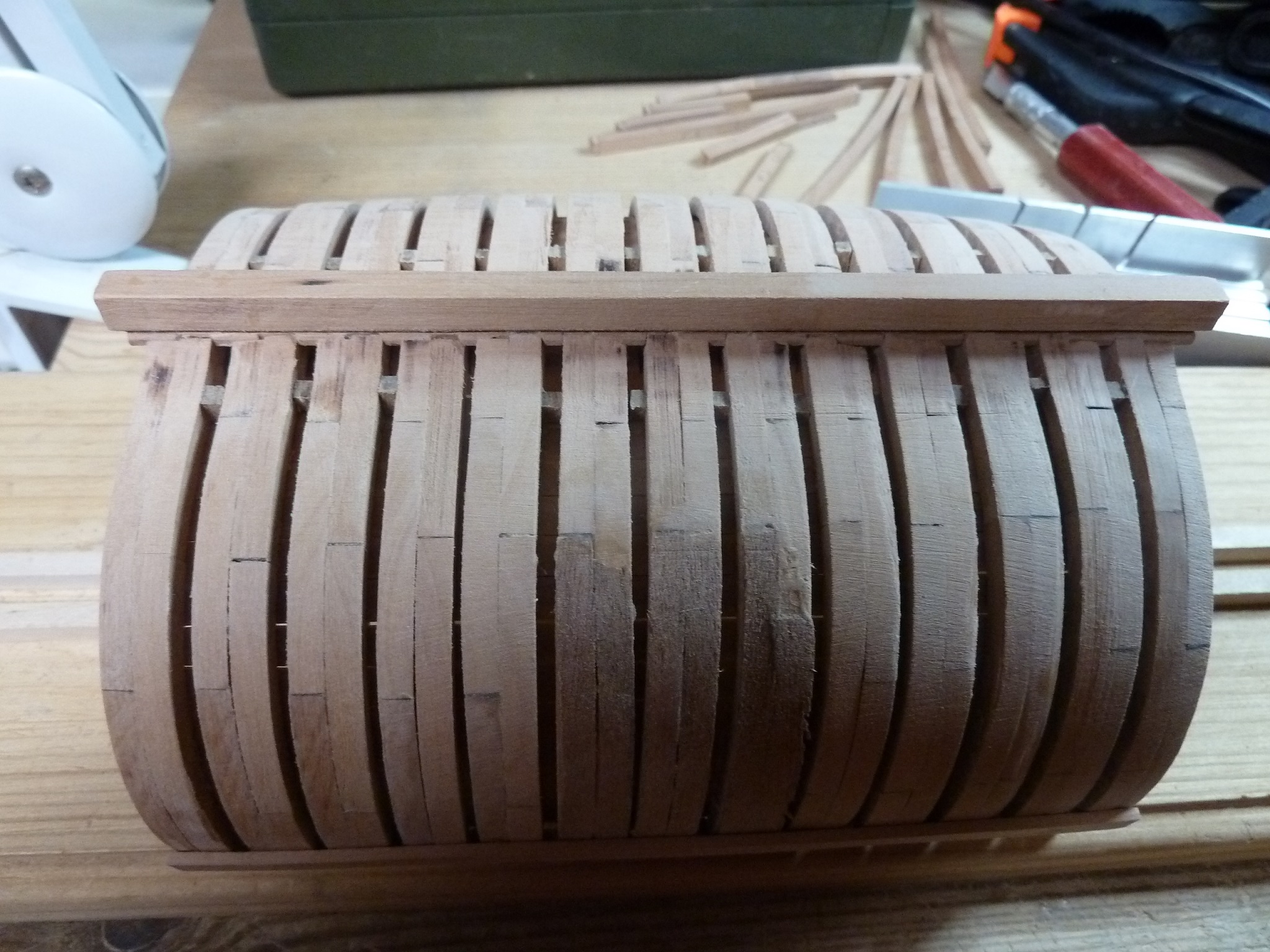

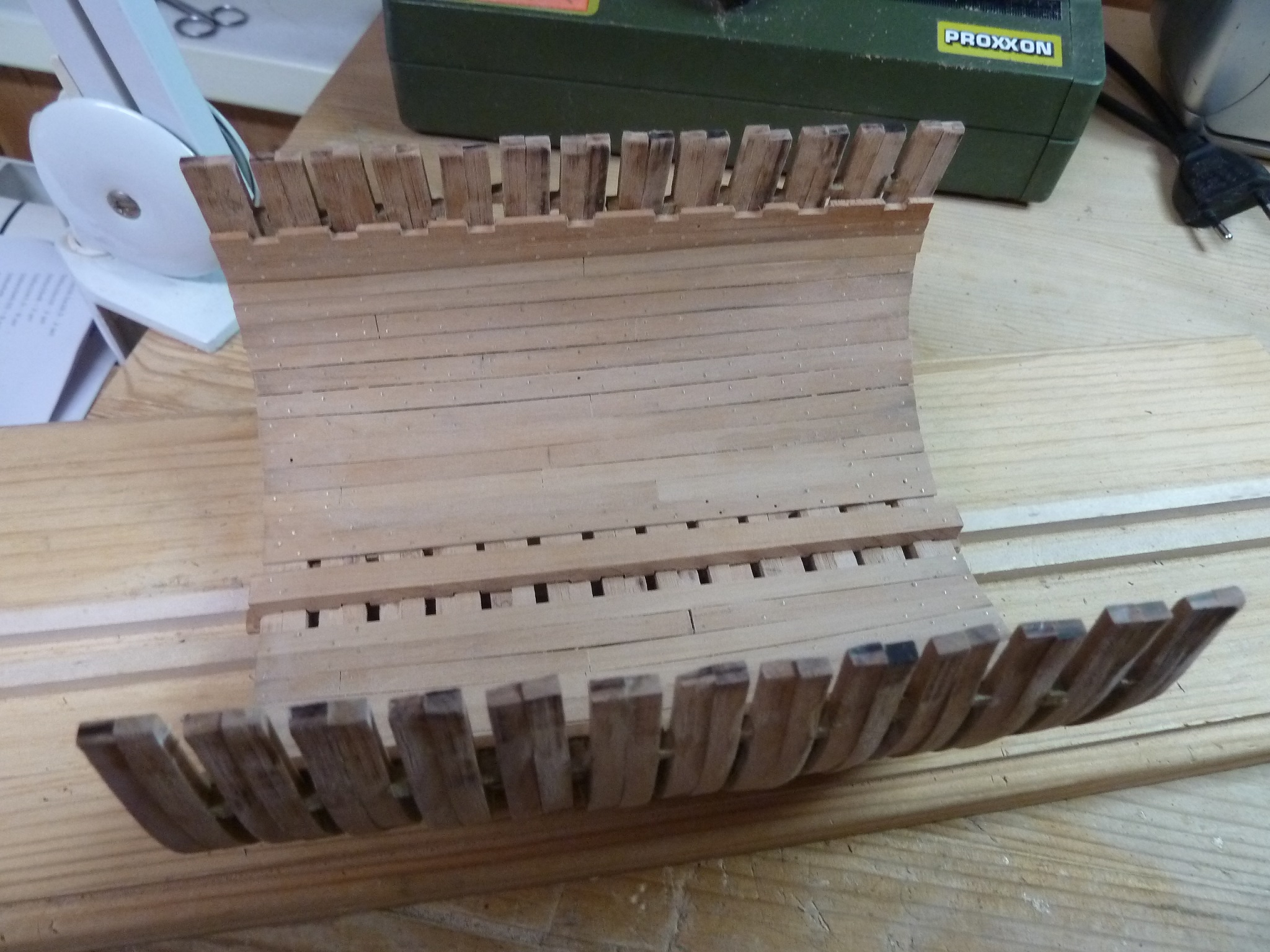

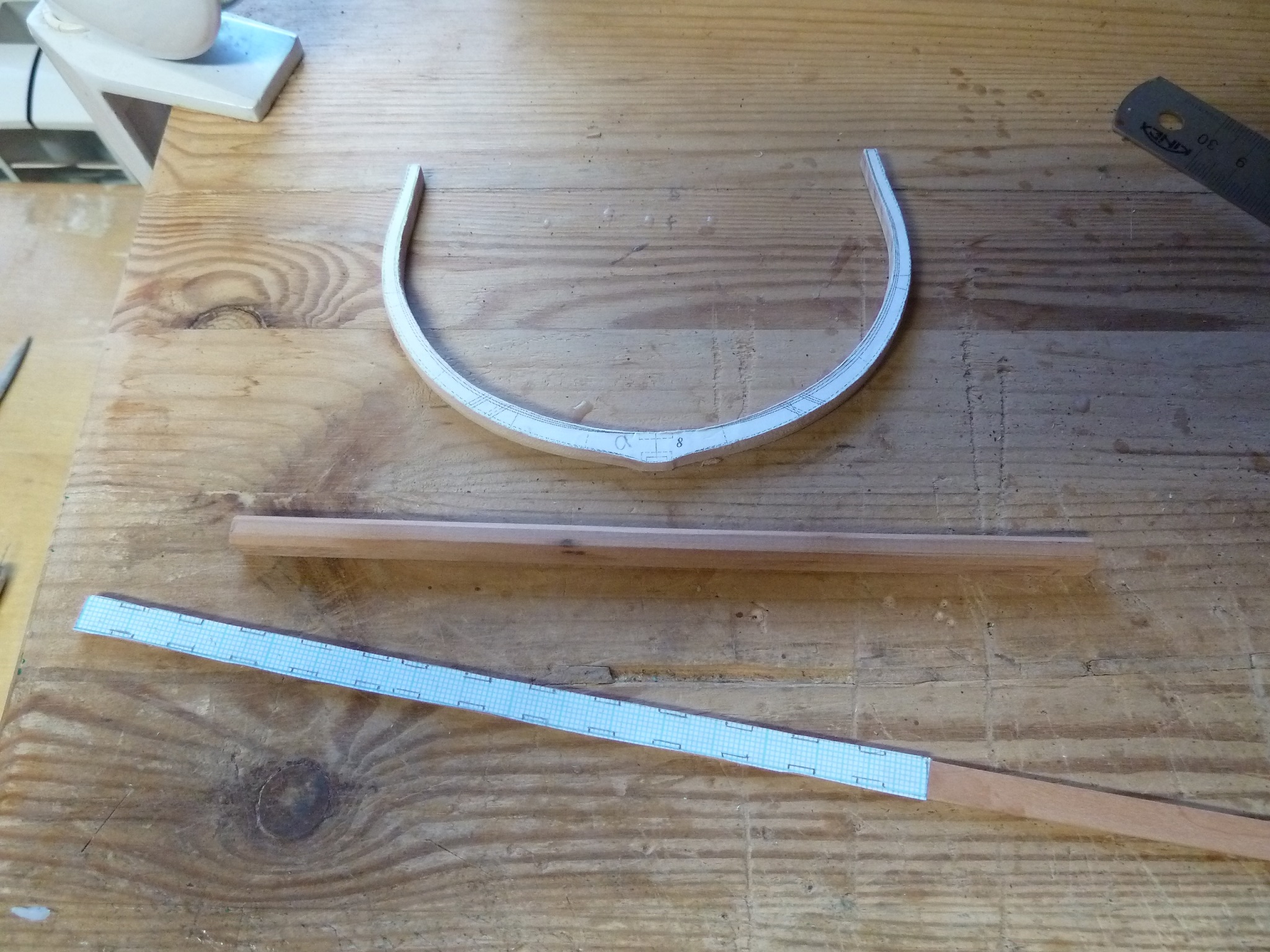

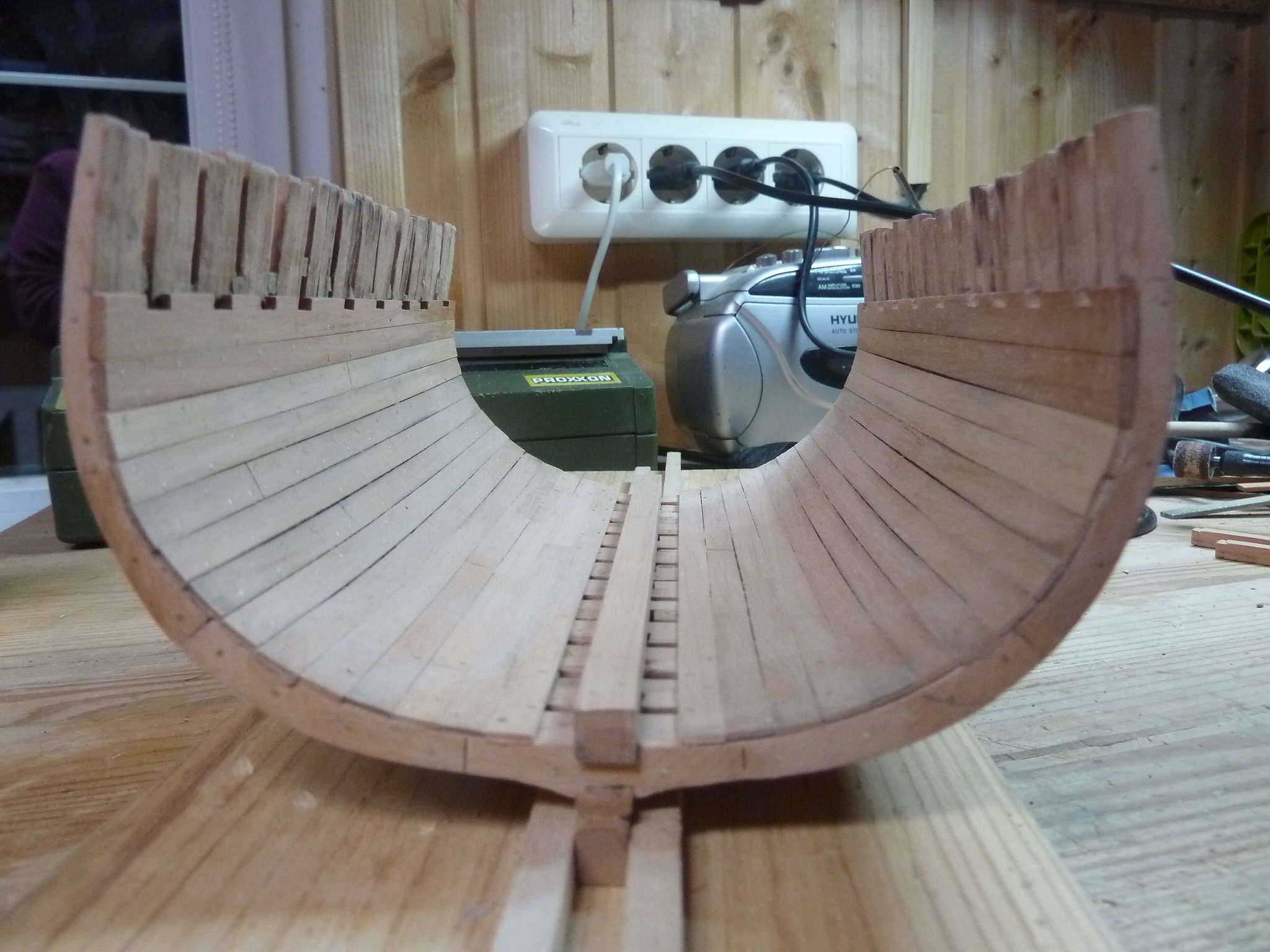

Очень мне было любопытно, как делают модели в адмиралтейском стиле. Решила удовлетворить свое любопытство. :D Поскольку уровень мастерства не позволит мне создать модель в полном объеме, то ограничилась секцией. Каждый шпангоут тщательно вырезала, по десять раз переклеивала. И все равно получилось довольно коряво. :) В уме не укладывается, как французы делают модели целиком. Делать модель в адмиралтейском стиле это жесть!
Вложения

redut
Сообщения: 183
Зарегистрирован: Сб фев 02, 2013 20:24
Благодарил (а): 16 раз
Поблагодарили: 6 раз

Re: Le Rochefort 1787 1:36 (секция)

#2 Сообщение redut » Вс янв 26, 2020 22:48

„Не ошибается тот, кто ничего не делает, хотя это и есть его основная ошибка.“(с), так что сильно не расстраивайтесь..опыт добывается через ошибки, а опыт это основа мастерства. Вы случаем периодичность установки шпангоутов не перепутали ? такое частенько случается. Внутренняя обшивка,как видно по фото - закреплена намертво, остаётся шкурка :mrgreen: и попытаться выравнять по внешнему контуру, может местные мастера ещё чего путнего подскажут :wink:

Аватара пользователя
belochka
Сообщения: 818
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз
Поблагодарили: 58 раз

Re: Le Rochefort 1787 1:36 (секция)

#3 Сообщение belochka » Вс янв 26, 2020 23:04

Я грешу на сканер. Сканер домашний, маленький, два в одном, сильно уменьшает. Чертеж по другому лег и все искажено.

Аватара пользователя
Andrei Shaimardanov
Сообщения: 57
Зарегистрирован: Пн дек 16, 2019 10:58
Благодарил (а): 5 раз

Re: Le Rochefort 1787 1:36 (секция)

#4 Сообщение Andrei Shaimardanov » Вс янв 26, 2020 23:56

Что значит сильно уменьшает?
На стапеле Le Fleuron 1729 1/48
С уважением, Андрей

Аватара пользователя
belochka
Сообщения: 818
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз
Поблагодарили: 58 раз

Re: Le Rochefort 1787 1:36 (секция)

#5 Сообщение belochka » Пн янв 27, 2020 0:05

Шпангоут получается на несколько миллиметров меньше. И деталь к оригиналу уже не приложишь.

Аватара пользователя
AlexO
Сообщения: 534
Зарегистрирован: Чт дек 06, 2018 12:24
Откуда: Петербург-Москва
Благодарил (а): 91 раз
Поблагодарили: 43 раза

Re: Le Rochefort 1787 1:36 (секция)

#6 Сообщение AlexO » Пн янв 27, 2020 0:27

А как приложить-то? :) Вы, видимо, сначала сканируете, потом печатаете? И сканер и принтер оперируют разрешением, выраженным в dpi (dots per inch, точек на дюйм). При сканировании в 300dpi реальное разрешение сканера может быть не ровно 300, после вы печатаете на принтере, с реальным разрешением тоже не совсем 300 + поля, масштабирование итд. В итоге вы получаете не пойми что. А что вам мешает взять кальку (да хотя бы и пергамент для кухонных нужд) и перенести на него шпангоуты с чертежа? Если необходимость масштабирования, то печатаете как есть, измеряете, вычисляете коэффициент относительно необходимого размера, меняете размер изображения и печатаете с теми же настройками. Гарантированно попадете!
----------------------------
https://www.youtube.com/watch?v=8I_vQHbmmaY
С уважением,
Александр

Аватара пользователя
Andrei Shaimardanov
Сообщения: 57
Зарегистрирован: Пн дек 16, 2019 10:58
Благодарил (а): 5 раз

Re: Le Rochefort 1787 1:36 (секция)

#7 Сообщение Andrei Shaimardanov » Пн янв 27, 2020 9:48

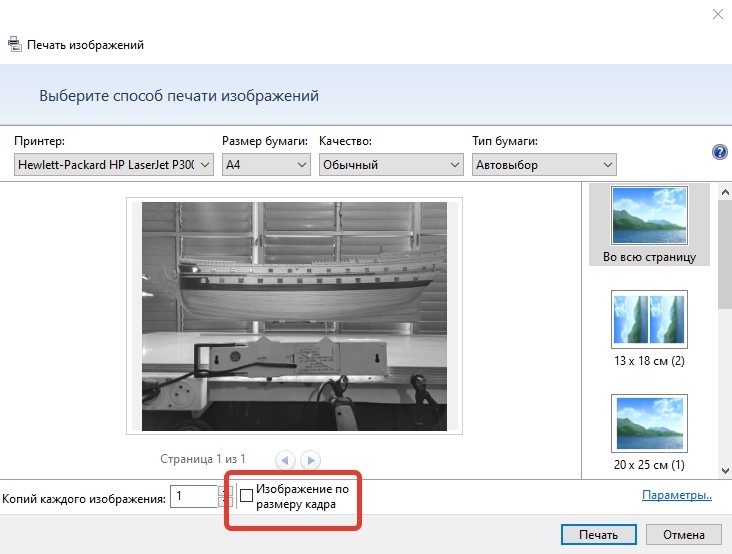

При печати, чтобы не менялся размер, нужно снимать галочку "Изображение по размеру кадра", а ещё лучше отсканировать (качество работы сканера и его производитель не важны) и подогнать размеры в CorelDraw. Оттуда уже и распечатать. Тем более, что можно уже будет распечатать на нескольких листах в склейку.
Вложения
На стапеле Le Fleuron 1729 1/48
С уважением, Андрей

Аватара пользователя
Иван Карпушкин
Сообщения: 860
Зарегистрирован: Ср авг 15, 2012 18:51
Благодарил (а): 162 раза
Поблагодарили: 94 раза

Re: Le Rochefort 1787 1:36 (секция)

#8 Сообщение Иван Карпушкин » Пн янв 27, 2020 10:16

Проще наверное просто отксерокопировать нужные куски, и размер тот же и проще...

Игорь Куцолаба
Сообщения: 2069
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 72 раза
Поблагодарили: 183 раза

Re: Le Rochefort 1787 1:36 (секция)

#9 Сообщение Игорь Куцолаба » Пн янв 27, 2020 12:27

belochka писал(а):
Вс янв 26, 2020 19:54
.... И все равно получилось довольно коряво. :) В уме не укладывается, как французы делают модели целиком. Делать модель в адмиралтейском стиле это жесть!

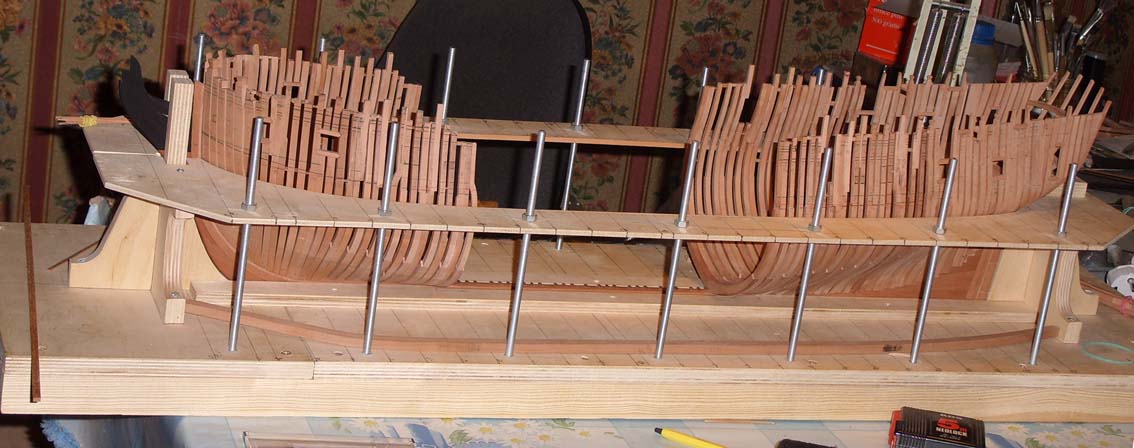

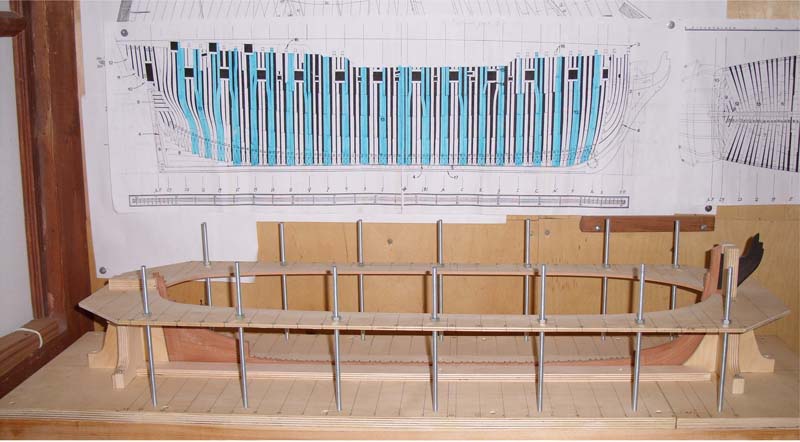

Наверное без стапеля, по которому выравнивается верхняя кромка борта, не обойтись.
Вложения

Игорь Куцолаба
Сообщения: 2069
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 72 раза
Поблагодарили: 183 раза

Re: Le Rochefort 1787 1:36 (секция)

#10 Сообщение Игорь Куцолаба » Пн янв 27, 2020 12:30

У нас самый знаменитый "адмиралтеец" Нарим Майгельдинов :)
Вот тут очень подробный обзор постройки, наверняка будет интересно...
http://forum.modelsworld.ru/topic2945start15.html

Аватара пользователя
AlexO
Сообщения: 534
Зарегистрирован: Чт дек 06, 2018 12:24
Откуда: Петербург-Москва
Благодарил (а): 91 раз
Поблагодарили: 43 раза

Re: Le Rochefort 1787 1:36 (секция)

#11 Сообщение AlexO » Пн янв 27, 2020 15:30

Игорь Куцолаба писал(а):
Пн янв 27, 2020 12:30
У нас самый знаменитый "адмиралтеец" Нарим Майгельдинов :)
Вот тут очень подробный обзор постройки, наверняка будет интересно...
http://forum.modelsworld.ru/topic2945start15.html
narim писал(а):
Пн янв 27, 2020 12:30
К тому же он присутствует и на этом форуме. Вдруг даже подскажет чего? :-)
----------------------------
https://www.youtube.com/watch?v=8I_vQHbmmaY
С уважением,
Александр

Аватара пользователя
egen
Сообщения: 6843
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Красногорск
Благодарил (а): 69 раз
Поблагодарили: 87 раз
Контактная информация:

Re: Le Rochefort 1787 1:36 (секция)

#12 Сообщение egen » Пн янв 27, 2020 16:40

Отличное начало!

Советую после завершения секции пристроить к ним нос и корму, опыт к тому времени уже накопиться достаточный.

Насколько я понимаю, метод Нарима тут уже поздно применять, работа уже идет. Но если будет желание, лучше сделать как можно жесче стапель, как у Нарима, из толстой фанеры.
Модель закрепить внутри. Киль можно даже на винты посадить, что бы не двигался.
Сделать "второй этаж", используя железные прутки. К ним, в вырезы, притянуть шпангоуты и закрепить. Так они изогнутся как надо и не будут дрожать при обработке.
Судомоделизм мертв, а я - еще нет!
https://zen.yandex.ru/sudmod

Аватара пользователя
egen
Сообщения: 6843
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Красногорск
Благодарил (а): 69 раз
Поблагодарили: 87 раз
Контактная информация:

Re: Le Rochefort 1787 1:36 (секция)

#13 Сообщение egen » Пн янв 27, 2020 16:42

belochka писал(а):
Вс янв 26, 2020 23:04
Я грешу на сканер. Сканер домашний, маленький, два в одном, сильно уменьшает. Чертеж по другому лег и все искажено.
Если есть бумажные чертежи - их можно перерисовать прямо на свет через стекло, сравнить с исходником.

Аватара пользователя
belochka
Сообщения: 818
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз
Поблагодарили: 58 раз

Re: Le Rochefort 1787 1:36 (секция)

#14 Сообщение belochka » Пн янв 27, 2020 22:24

Всем спасибо за советы. Выровнила как смогла.
Вложения

Фазлиев Рафаэль
Сообщения: 10
Зарегистрирован: Пт ноя 08, 2019 12:23

Re: Le Rochefort 1787 1:36 (секция)

#15 Сообщение Фазлиев Рафаэль » Ср фев 05, 2020 13:41

Рекомендую снаружи шпангоуты ещё прошкурить очень мелкой шкуркой, например 1000. а то от грубой шкурки видны риски.
И ещё вопрос - на последнем фото, где секция в перевернутом положении, шпангоуты соединены латунной проволокой. Это так и должно быть?
