Шлюп "Восток" 1:50

Сообщение nserov » Ср апр 24, 2019 19:14

Всем здравствовать!
В новогодние каникулы решил начать новую модель. Долго думал, что строить. В итоге выбор остановил на шлюпе "Восток", т.к. близится двухсотлетие открытия Антарктиды, а также из-за некоторой связи этого корабля с Казанским университетом - в экспедиции участвовал астроном Иван Михайлович Симонов.
Чертежи взял из книги Лучининова. Корпус решил делать по известной технологии - фанерные шпангоуты с заполнением шпаций.
Вложения

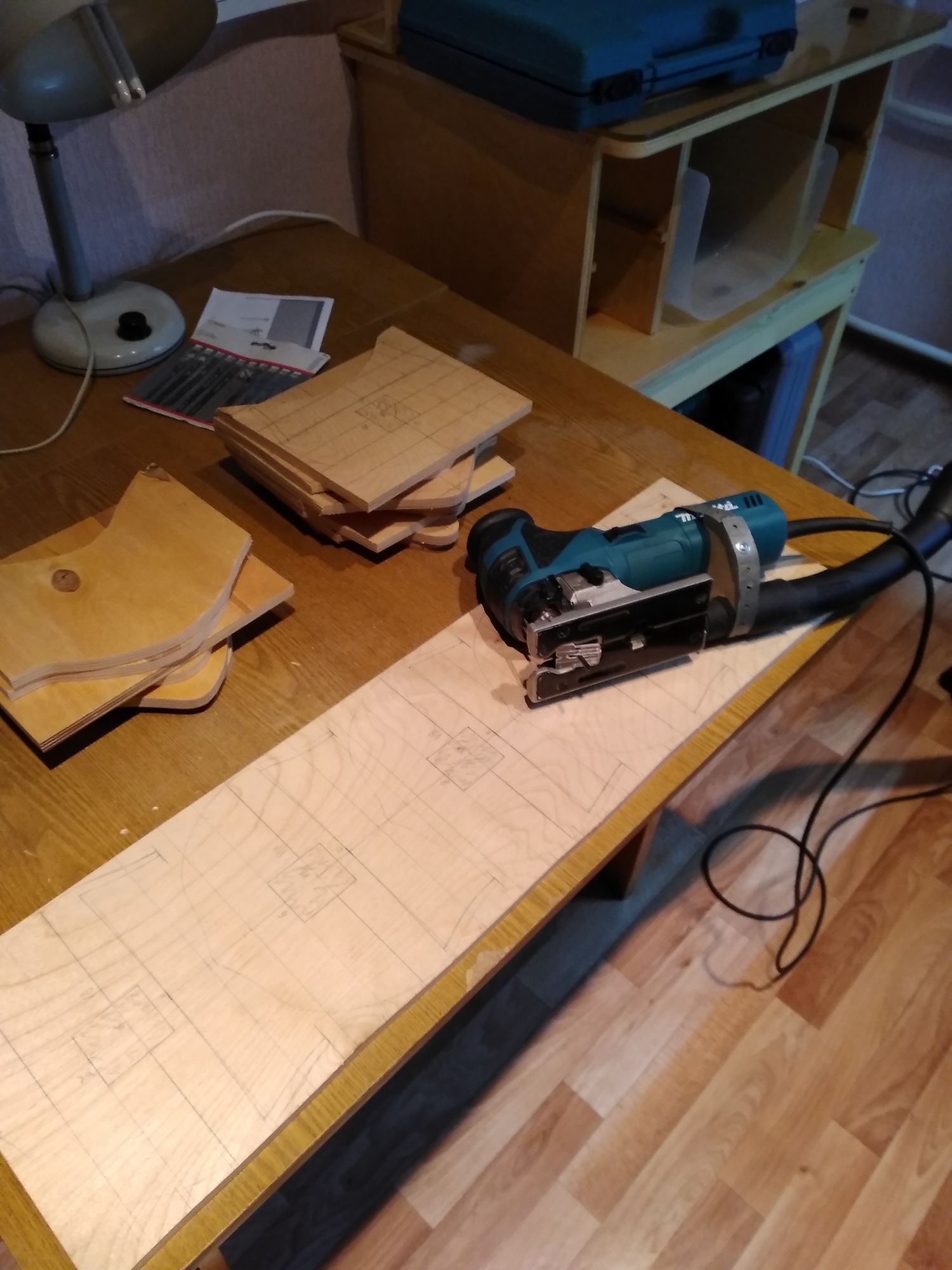

Разметка на листе 10-мм фанеры

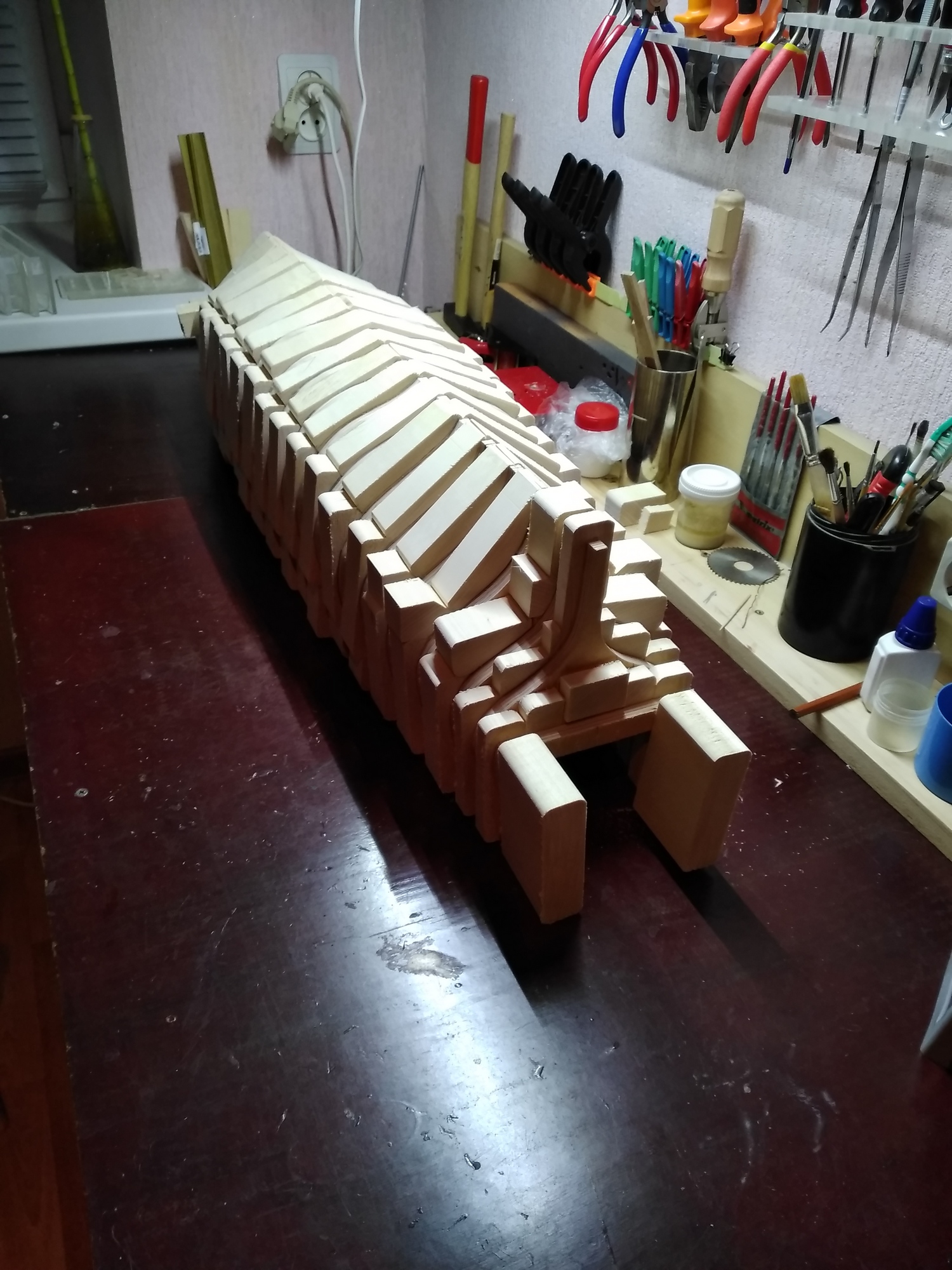

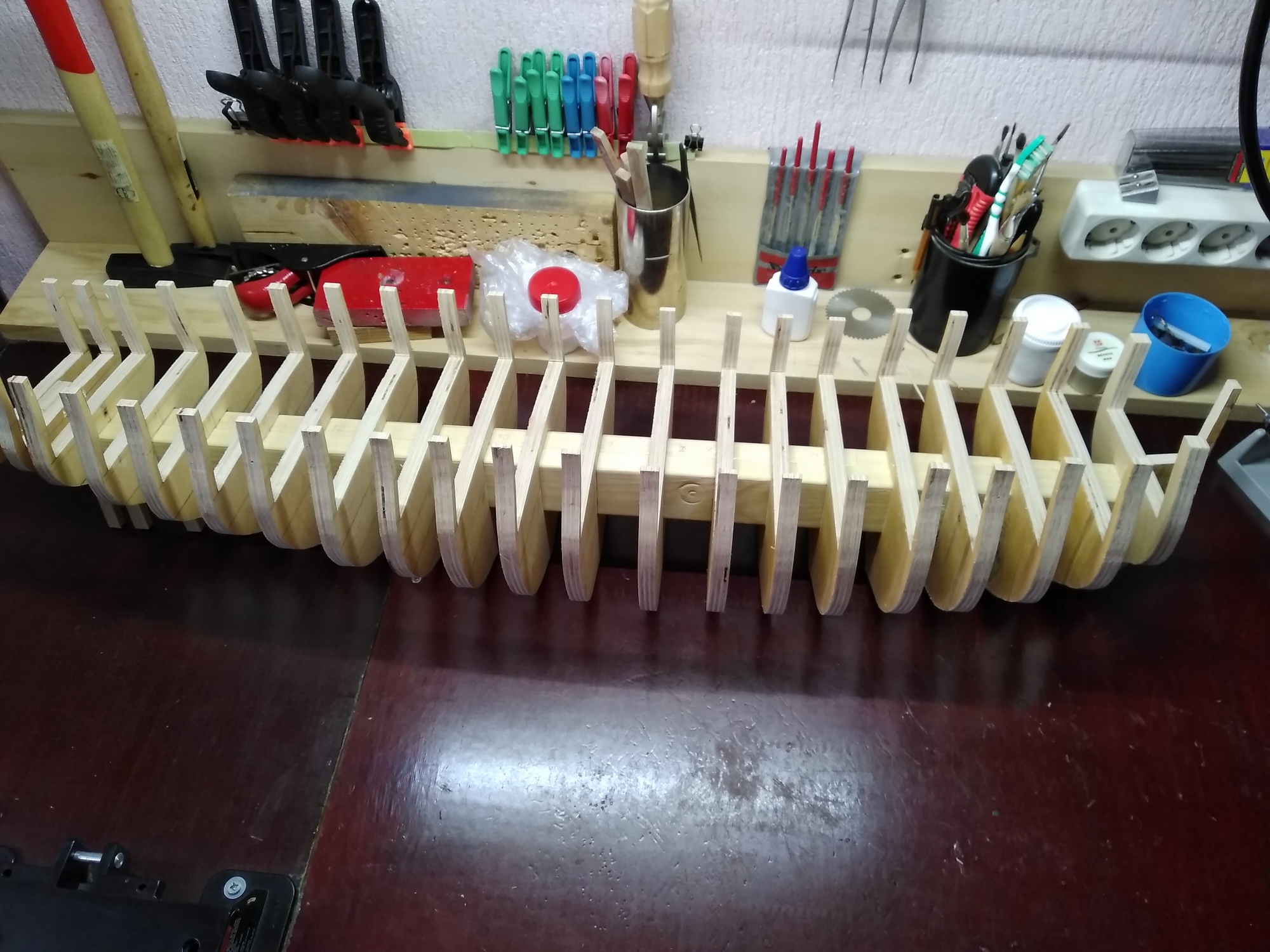

Предварительная распиловка

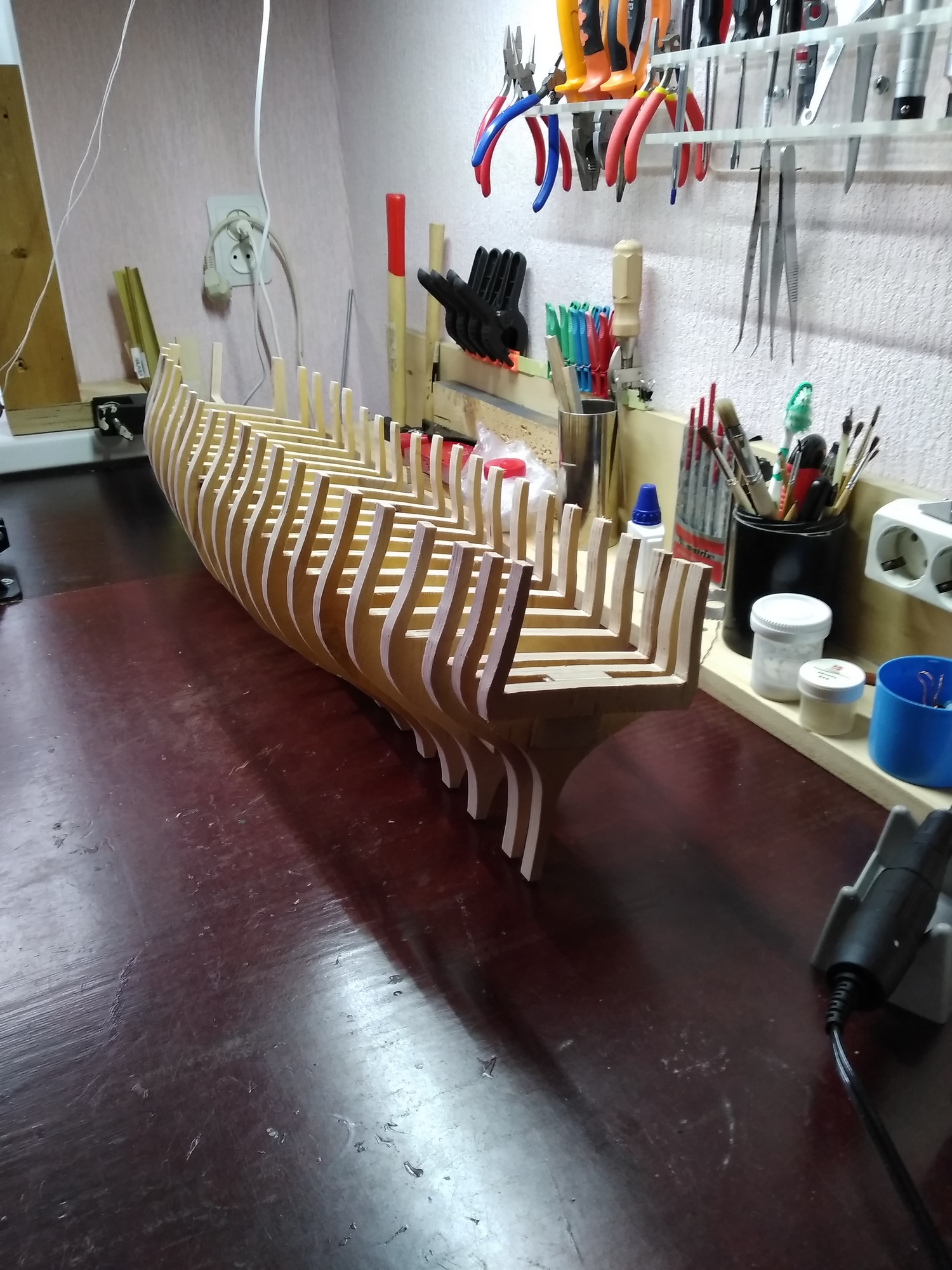

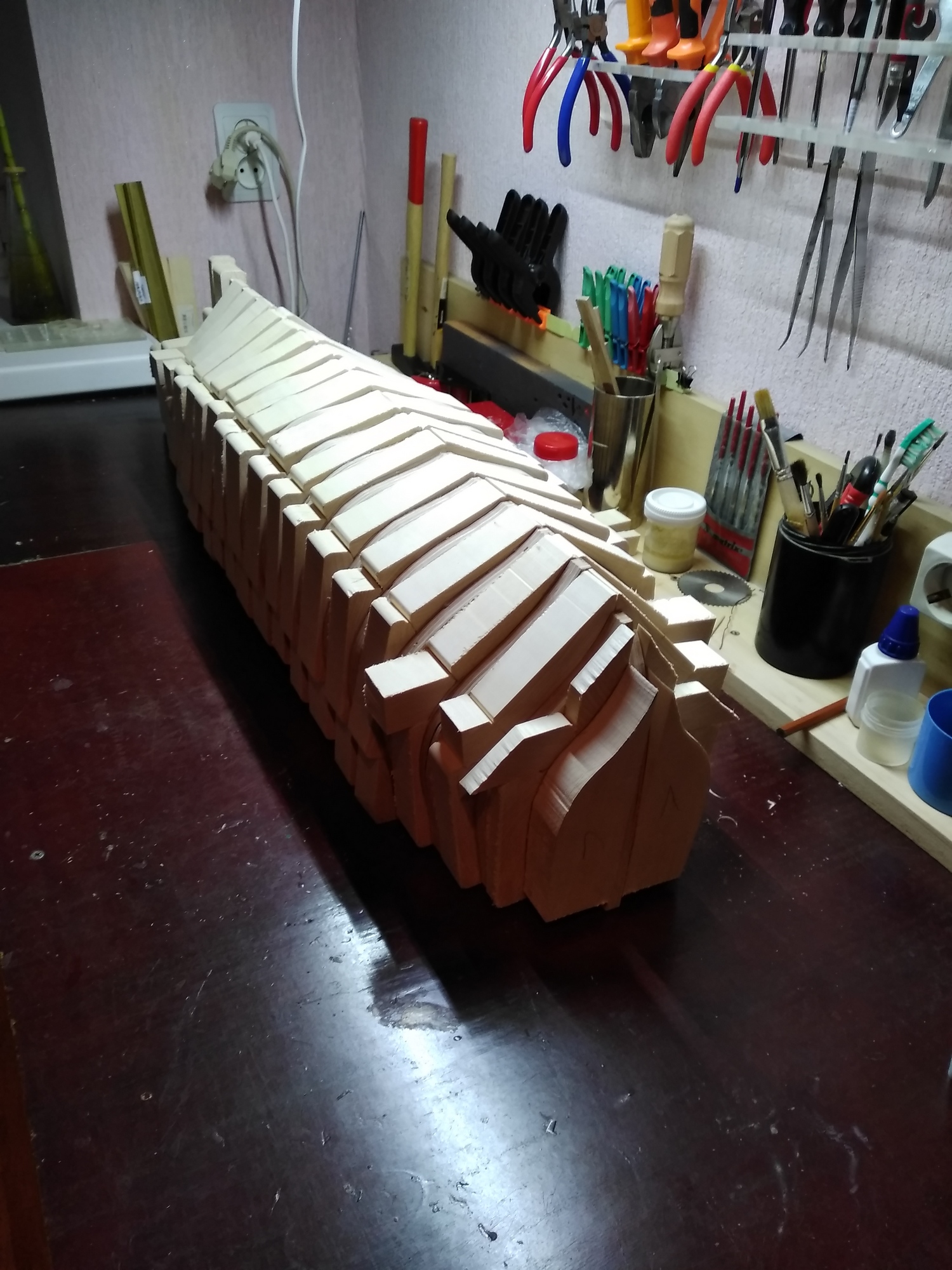

Вид с кормы

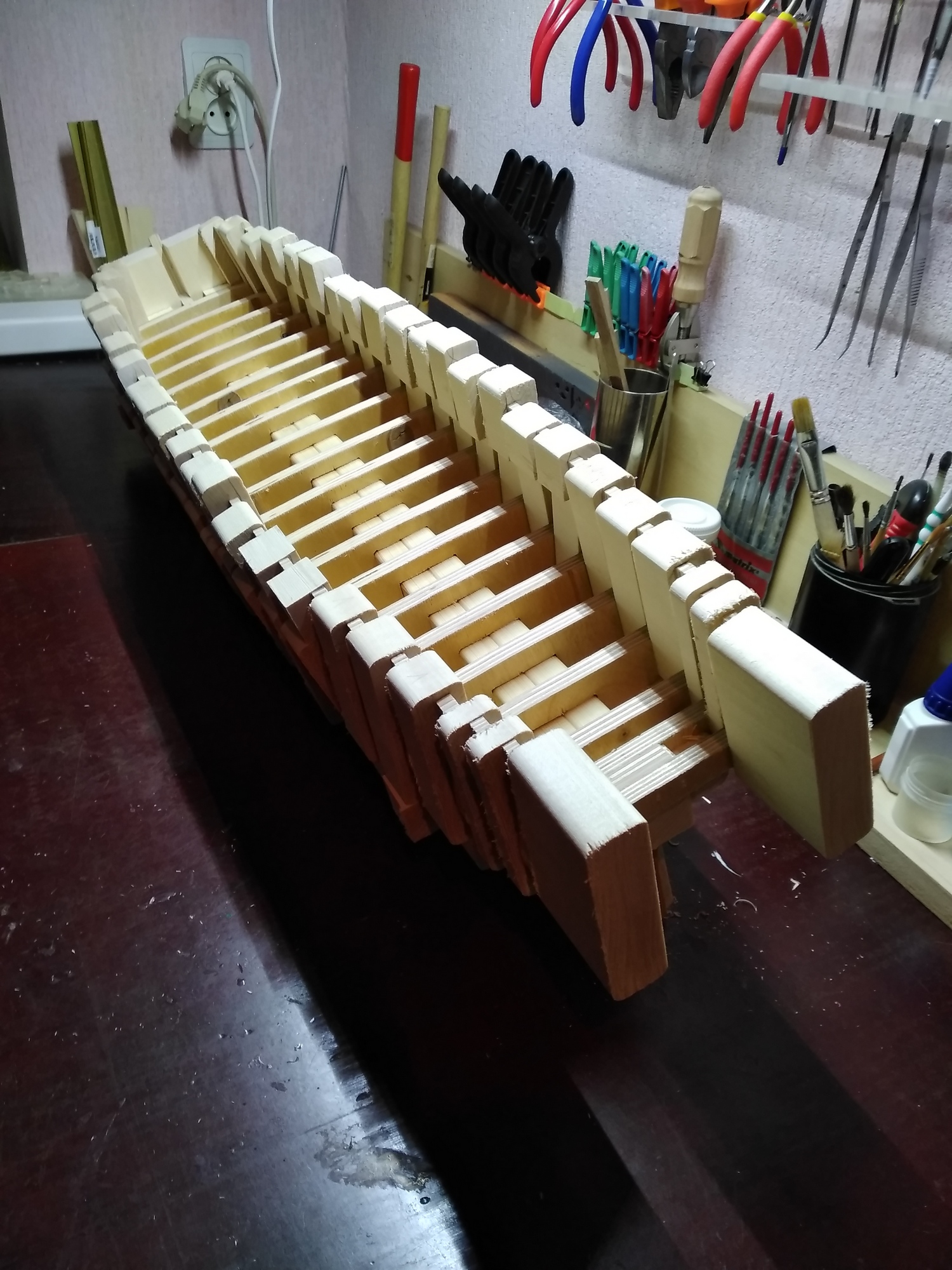

Вид с носа

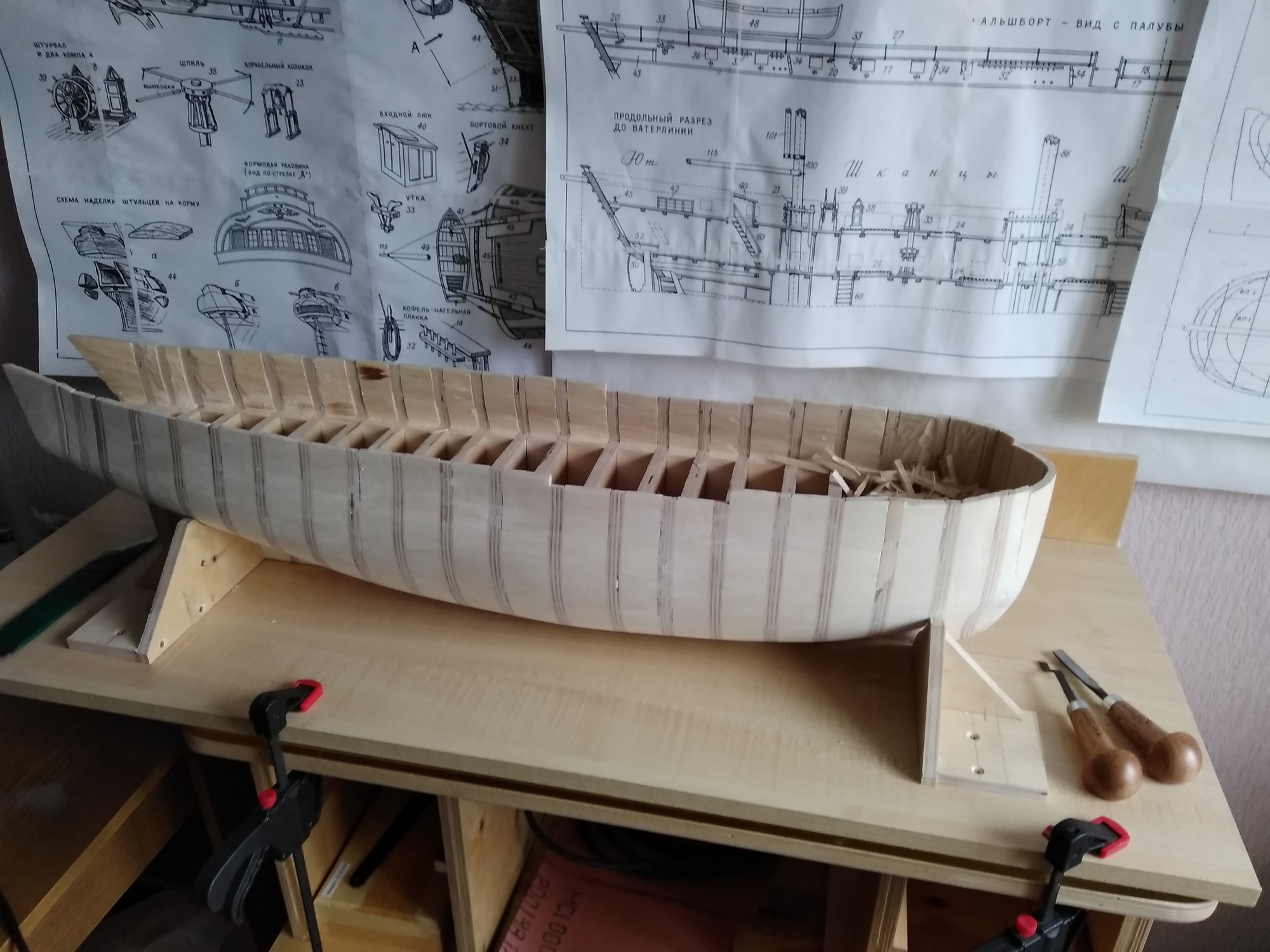

Общий вид
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Ср апр 24, 2019 19:17

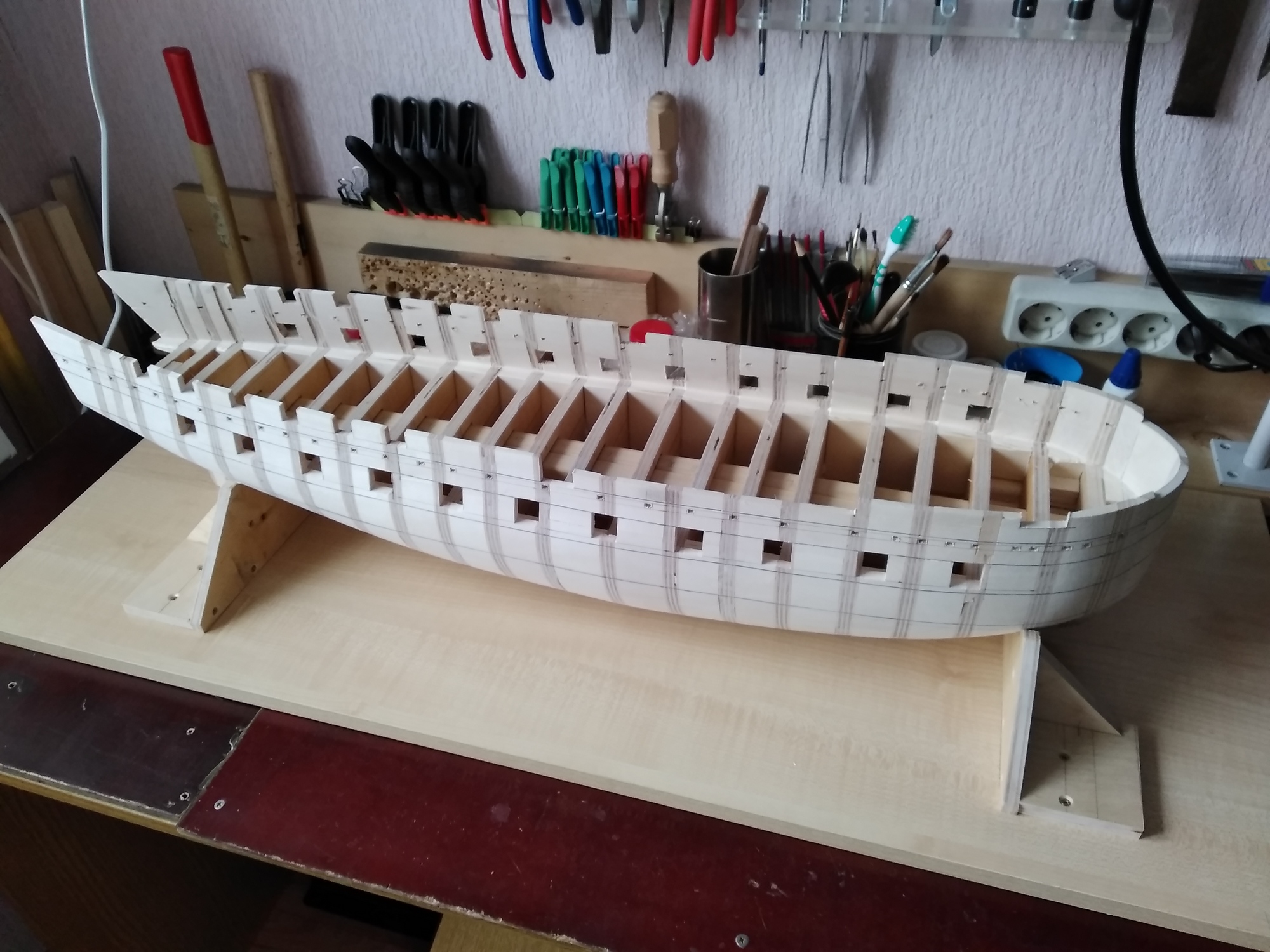

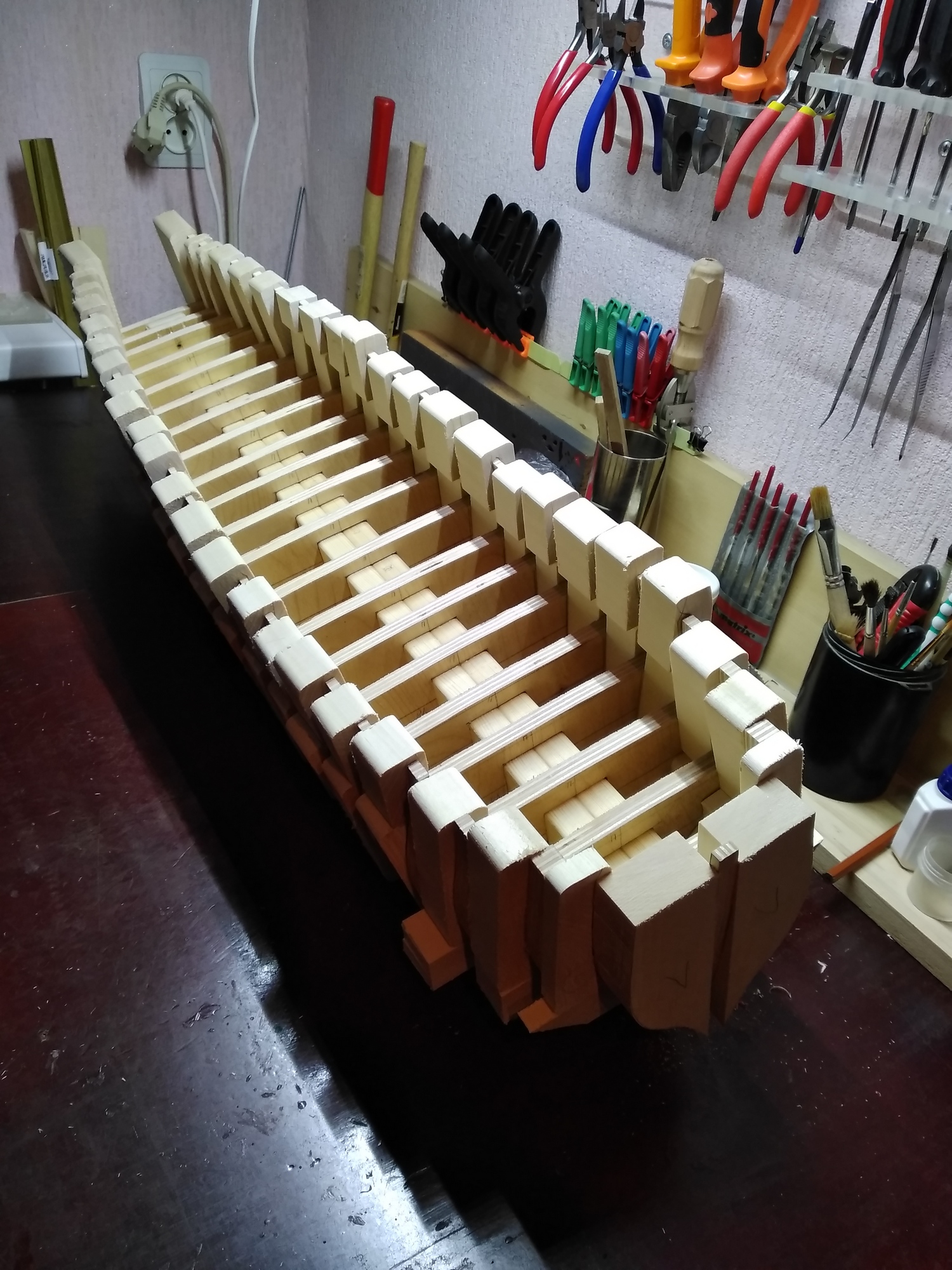

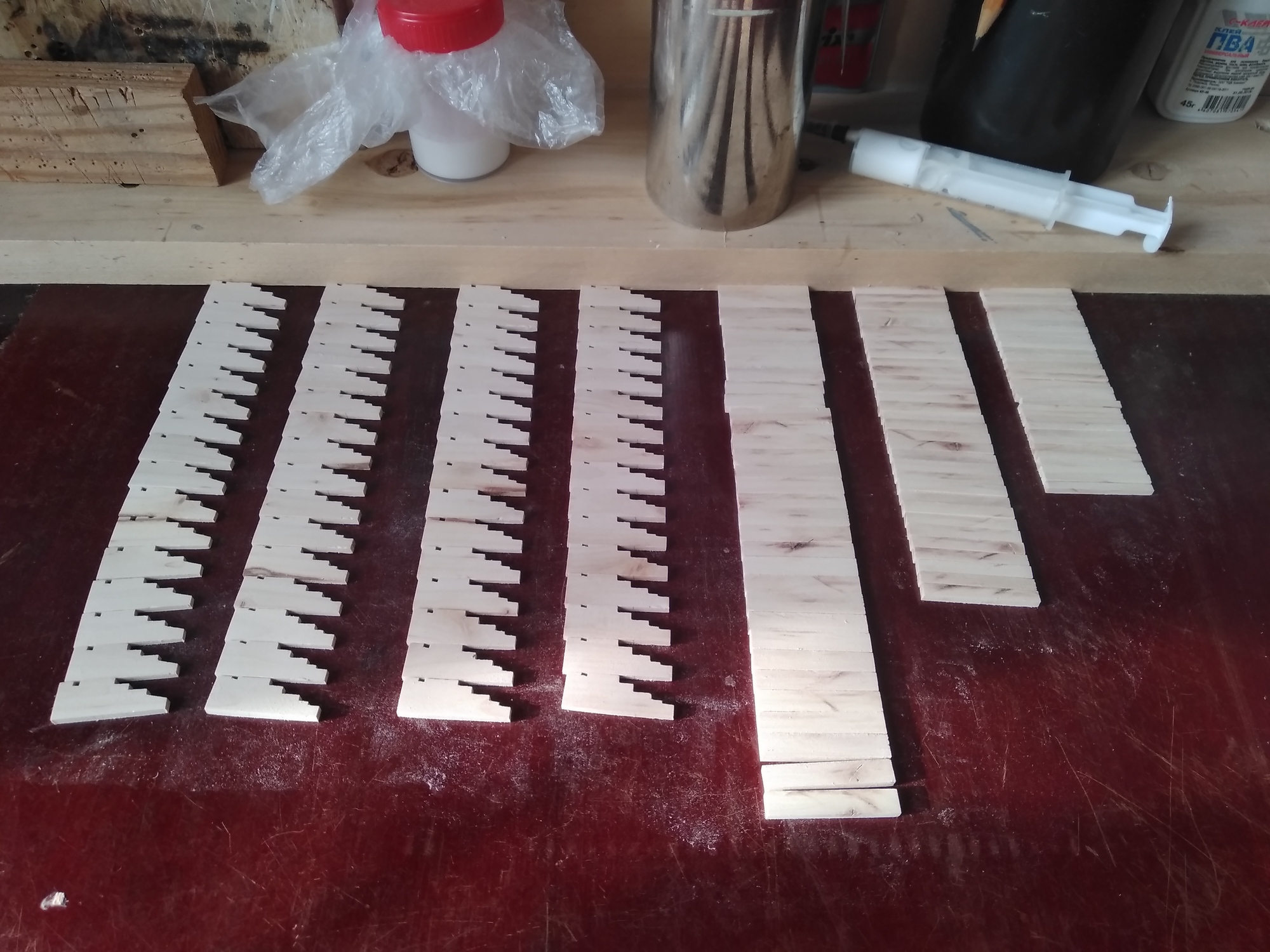

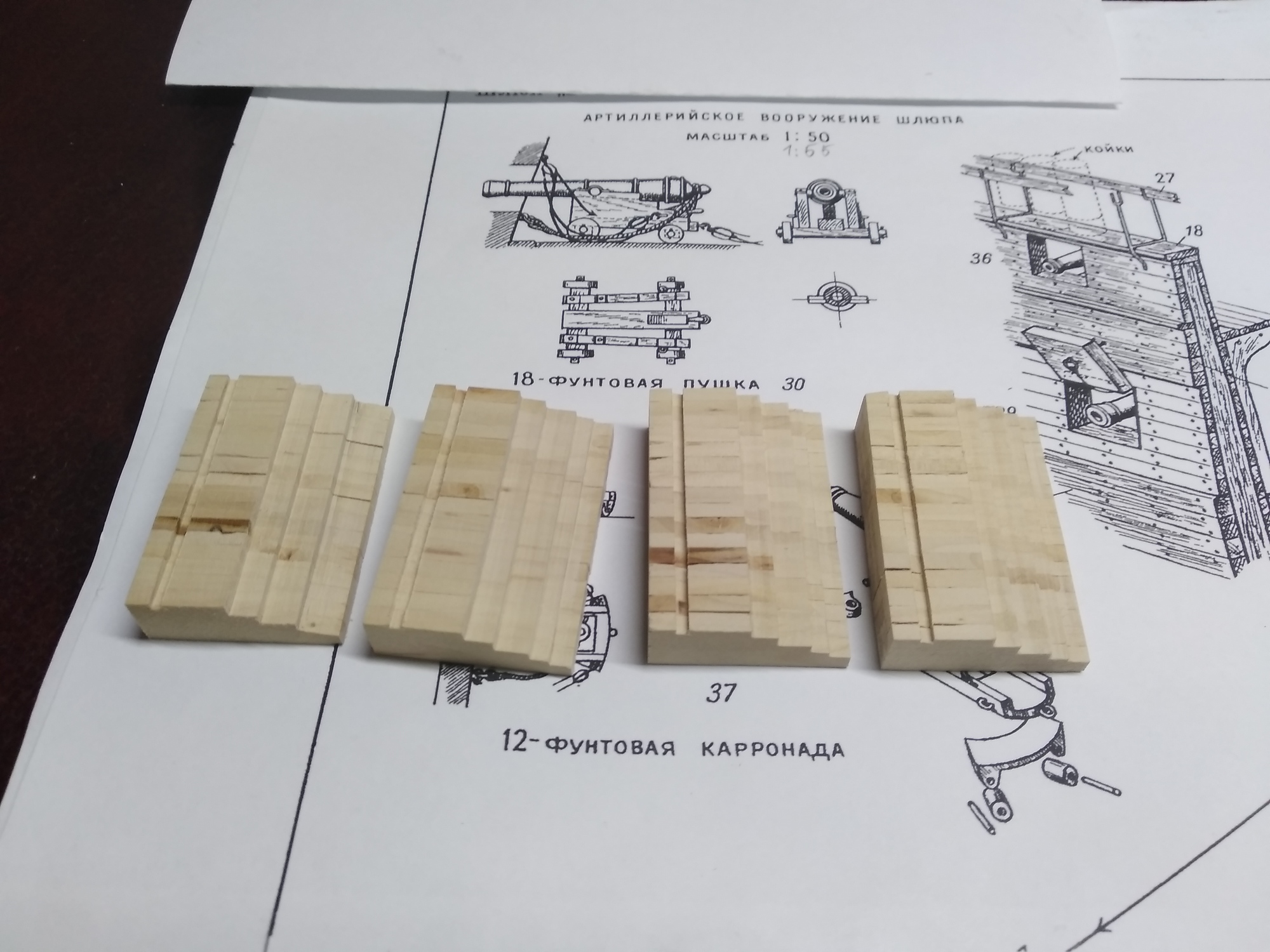

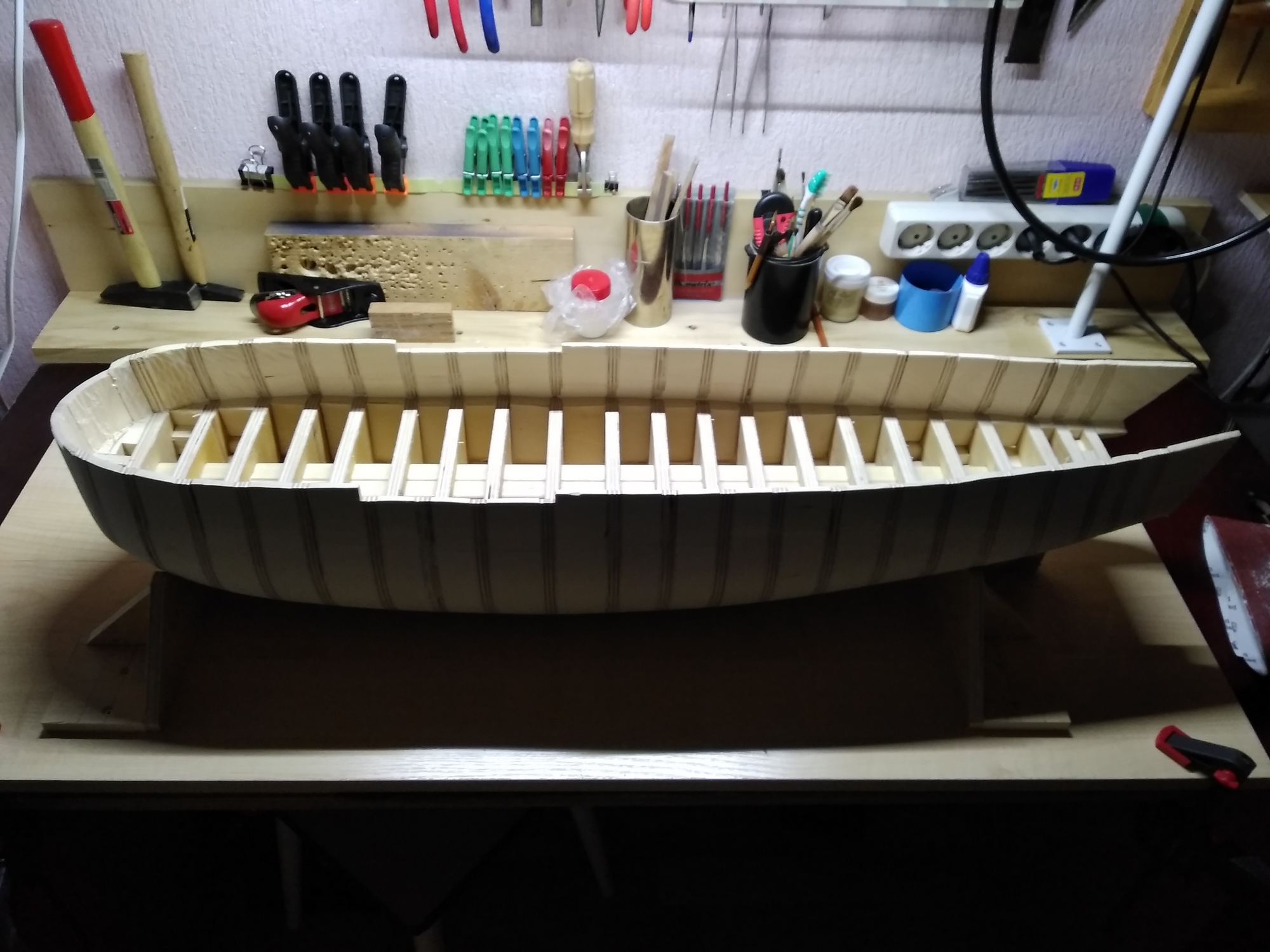

Шпации заполнены липой (доска сечением 25*90 мм).
Вложения
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Ср апр 24, 2019 19:34

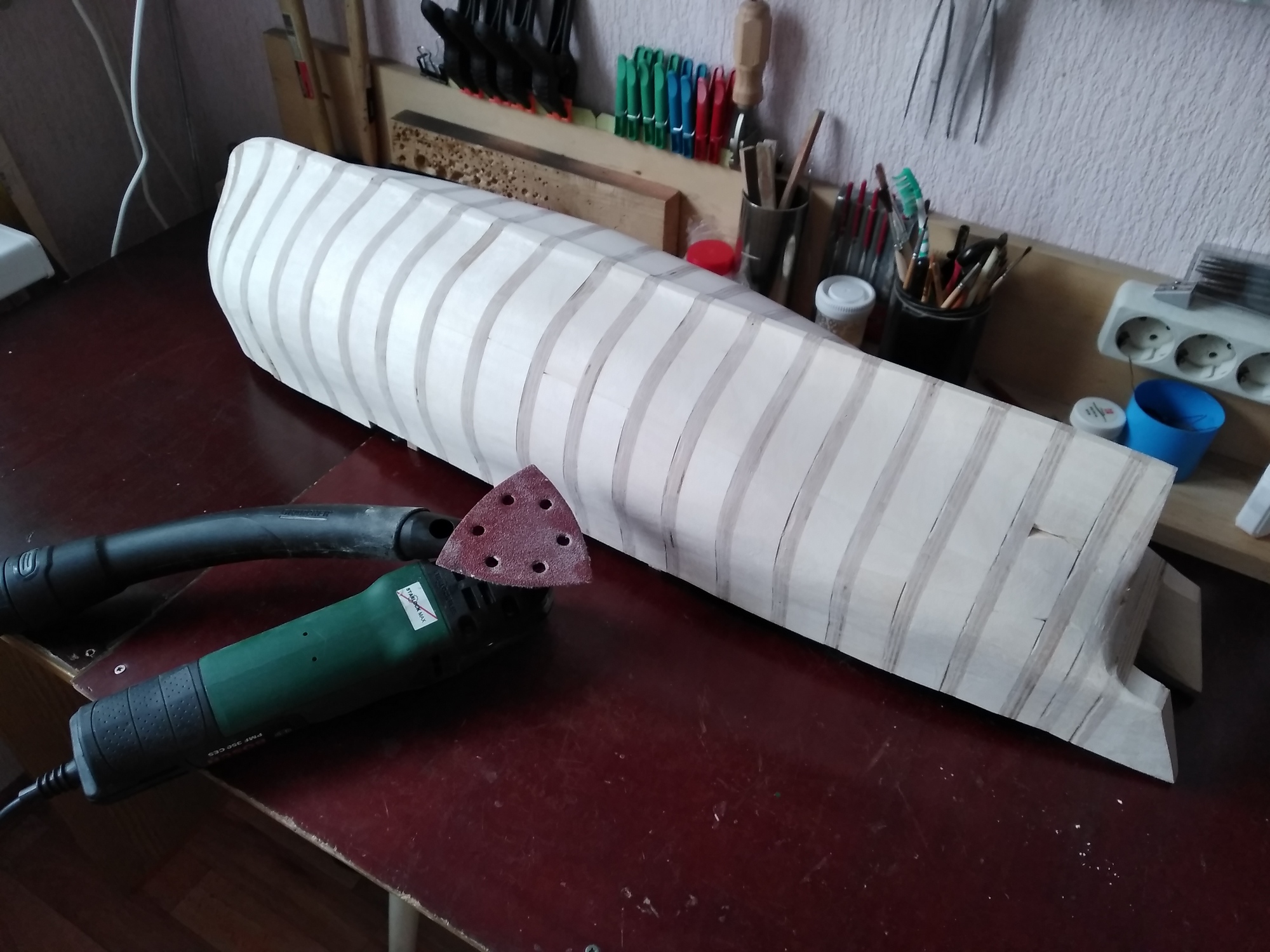

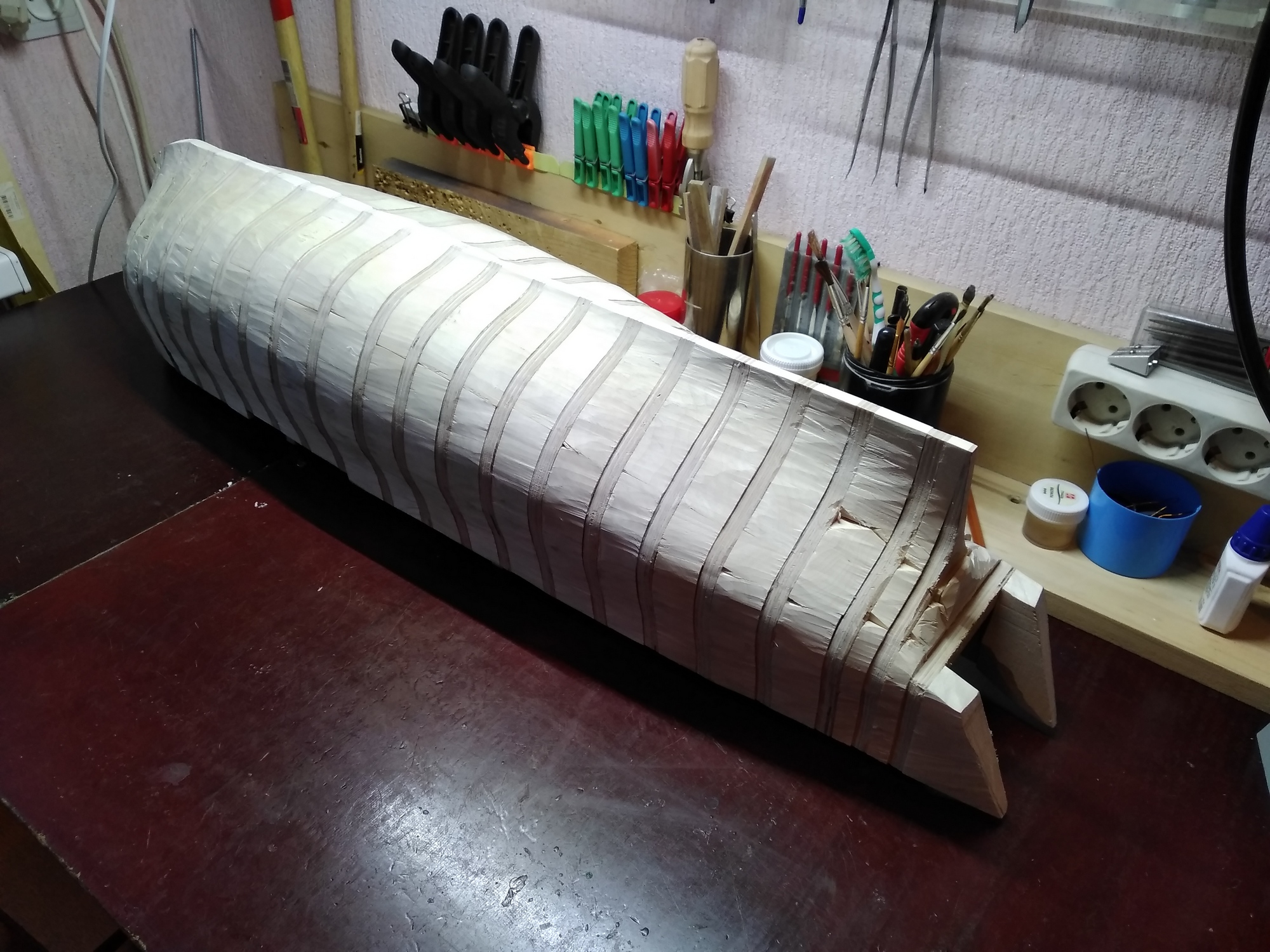

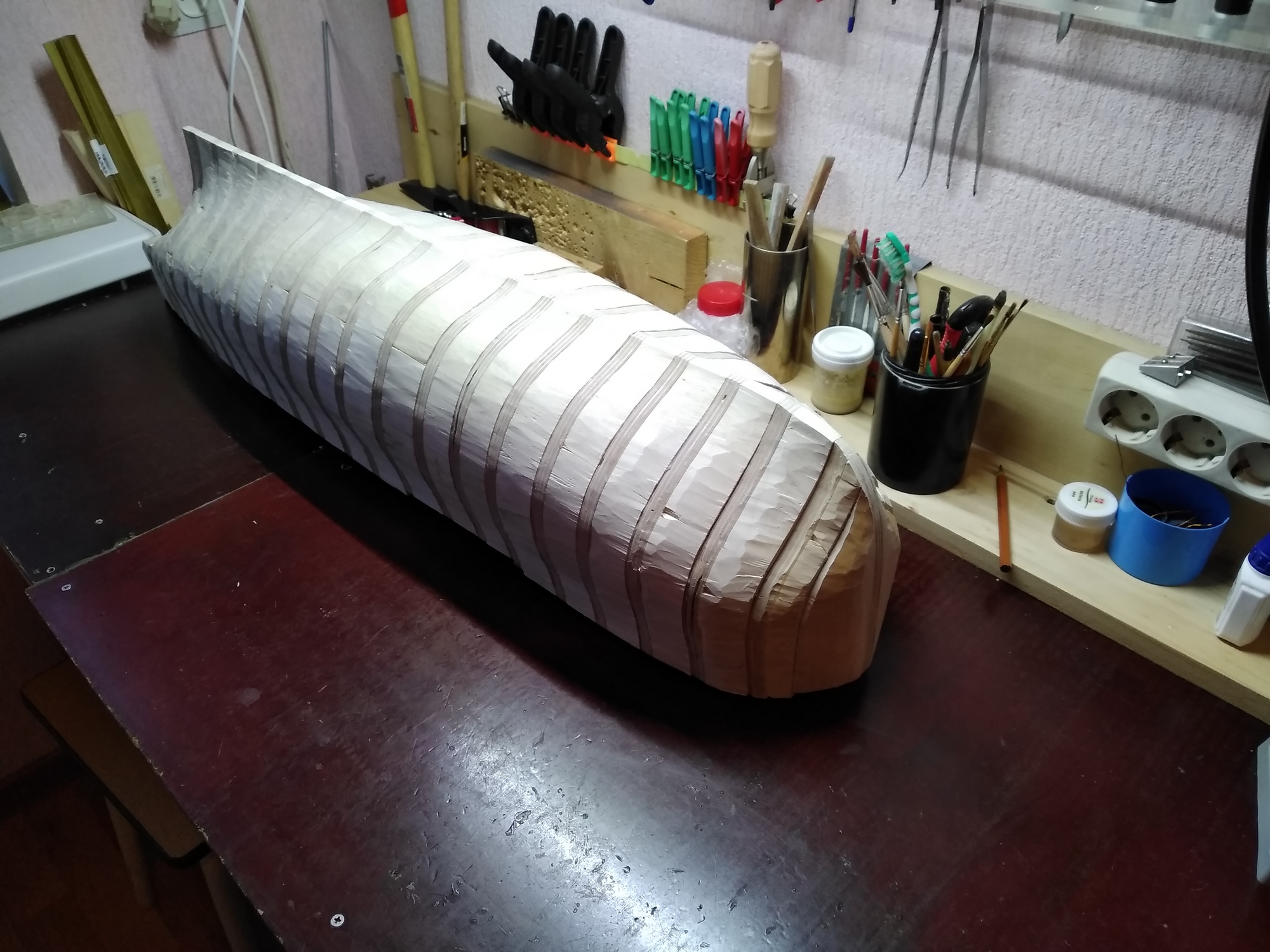

Черновая обработка корпуса с помощью ножа и стамесок, а затем - реноватором.
Вложения
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Ср апр 24, 2019 19:50

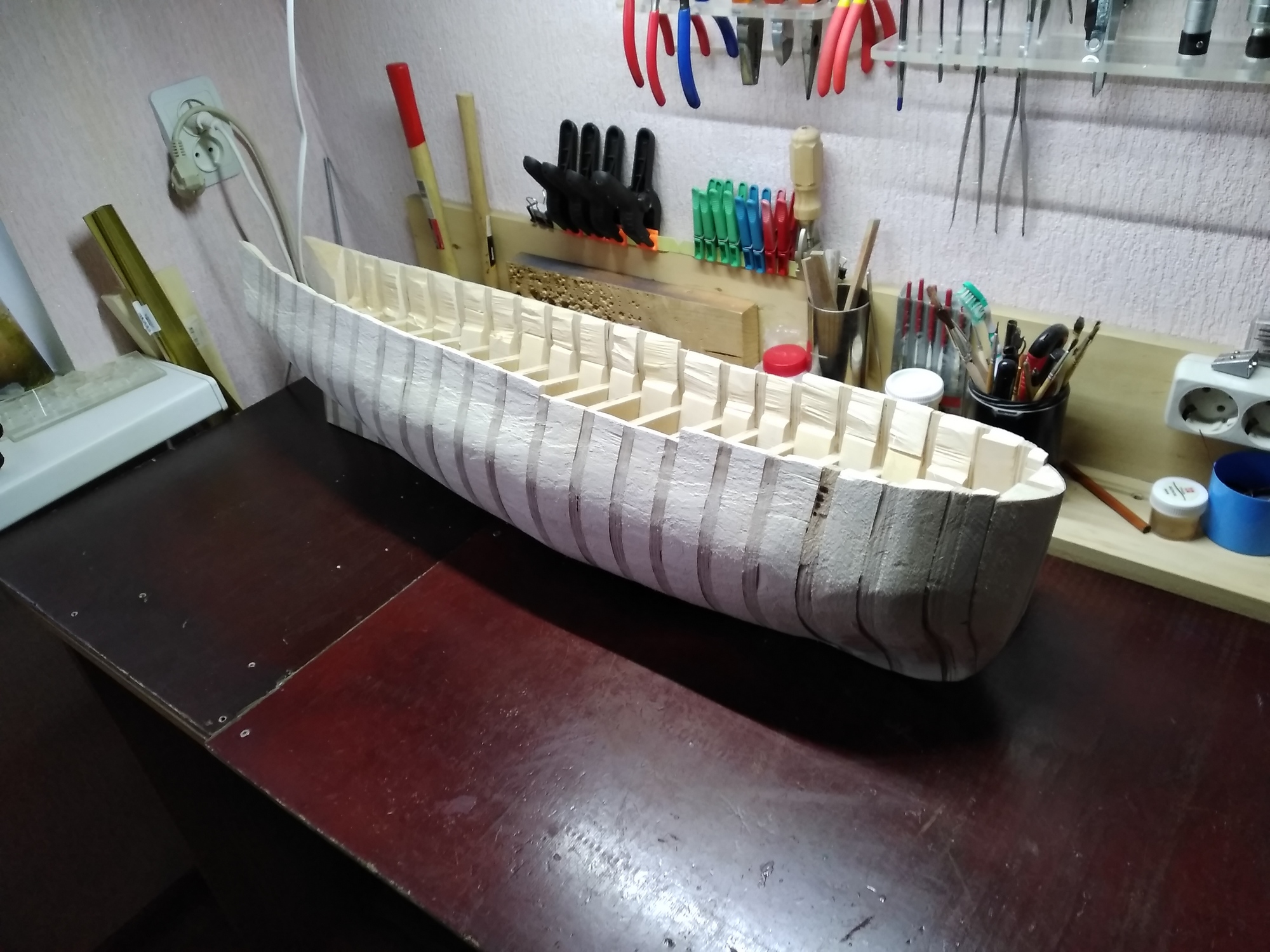

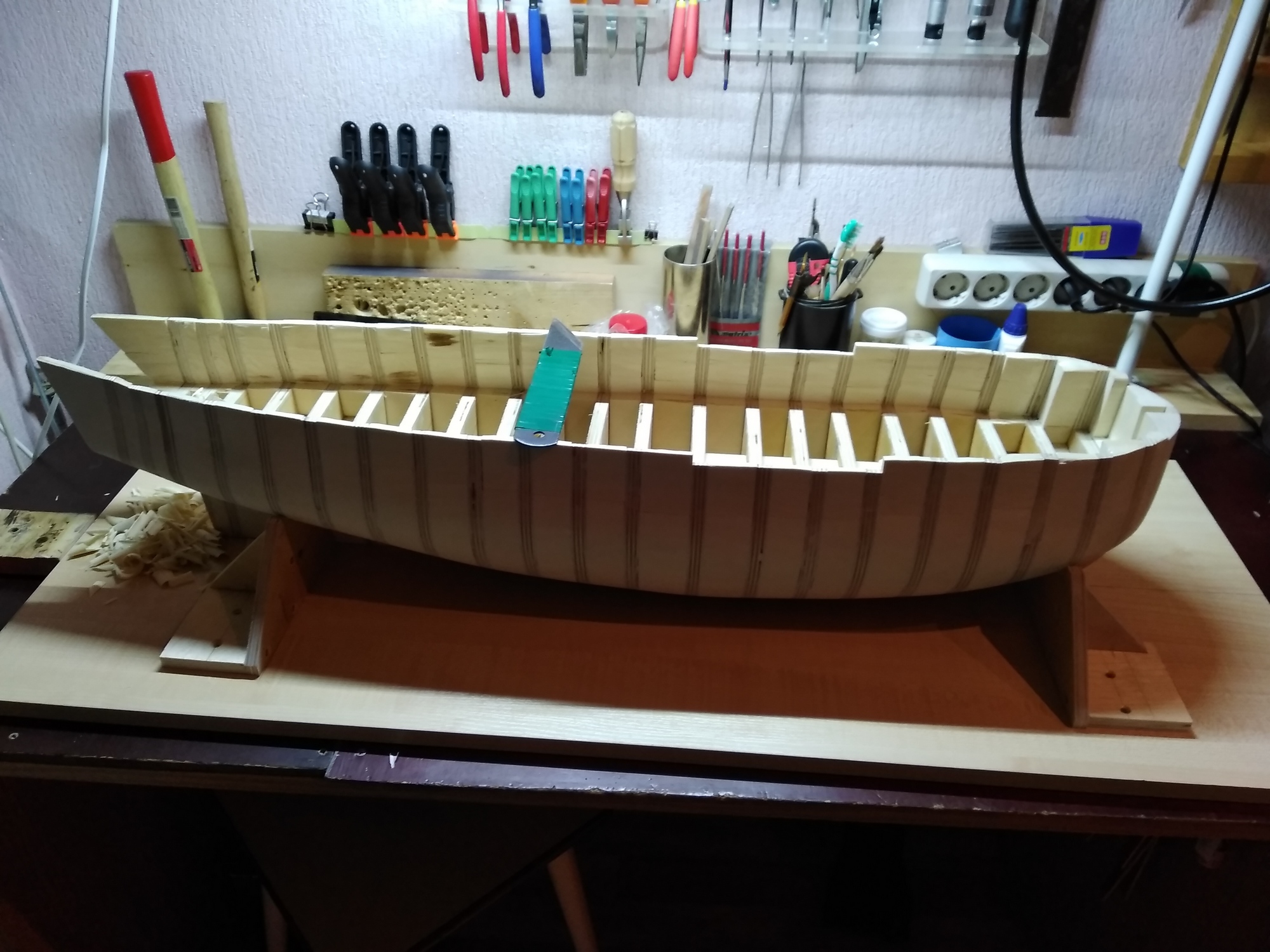

Внутренняя поверхность бортов вначале обработана ножом и стамесками. После весь корпус (как внутри, так и снаружи) обработан шкуркой.
Вложения
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение KUDIN » Ср апр 24, 2019 21:29

Ещё раз - привет , Никита! :wink: Радует такое мощное начало... Красиво , трудозатратно и всё по порядку!

Всегда интересовал этот метод , но боялся недостаточной жёсткости (скорее всего , поначалу , до обшивки). На какой клей вклеиваются липовые вставки? По концовке там остаётся 3-4 мм... Как ведет себя корпус , когда его шкуришь?

Ну , и кАнЭшно - Удачи! И лёгкой работы! :wink:
Здоровья и Удачи! С Уважением, Кудин Андрей. LE FLEURON (You Tube)
LE FLEURON-1729.1/48 ROYAL WILLIAM-1719.1/72 PRINS WILLIM-1651.1/100
Аватара пользователя
KUDIN

Сообщения: 1071
Зарегистрирован: Сб сен 19, 2015 1:41
Откуда: Из ДНЕПРА. Живу в Израиле.
Благодарил (а): 11 раз.
Поблагодарили: 90 раз.

Re: Шлюп "Восток" 1:50

Сообщение Виктор Трофимов » Чт апр 25, 2019 11:53

Никита, приветствую!
Хорошее начало. Впереди большая и интересная работа. Успехов!
С уважением, Виктор.
Аватара пользователя
Виктор Трофимов

Сообщения: 156
Зарегистрирован: Чт янв 29, 2015 19:48
Благодарил (а): 41 раз.
Поблагодарили: 34 раз.

Re: Шлюп "Восток" 1:50

Сообщение PDV66 » Чт апр 25, 2019 12:07

Никита, день добрый!
и я присоединюсь....
С Уважением,
Дмитрий
PDV66

Сообщения: 331
Зарегистрирован: Пт фев 20, 2015 8:39
Откуда: Обнинск
Благодарил (а): 1 раз.
Поблагодарили: 17 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Чт апр 25, 2019 13:35

Всем спасибо!

Корпус склеивался на ПВА (водостойкий, D3). Проблем с вышкуриванием внешней поверхности корпуса не было, а вот при обработке внутренней - верхняя часть бортов начала «гулять». В основном это связано с не очень качественной проклейкой самой фанеры (обычная, купленная в строительном магазине), в нескольких местах фанера расслоилась до уровня палубы, пришлось проклеивать цианкрилатом. Поэтому решил, что внутреннюю поверхность (в некоторых местах осталось убрать примерно 0.5-1 мм) окончательно выведу после внешней обшивки.

Андрей! Большое спасибо за отличный обзор, особенно за видео на ютубе! Очень вдохновляет на работу, с учетом того, к какому Мастерству надо стремиться.

В ближайшее время постараюсь выложить оставшиеся фотографии (накопленные за пару месяцев работы при параллельном завершении такелажа таялка и изготовления для него футляра).
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение atm_deev » Чт апр 25, 2019 16:22

С удовольствием займу свободное место в зрительном зале.
Удачи в постройке! Очень интересно.
С уважением. Артём
Аватара пользователя
atm_deev

Сообщения: 43
Зарегистрирован: Пт июл 31, 2009 10:11
Откуда: Тверь
Благодарил (а): 14 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение ledzep59 » Чт апр 25, 2019 18:14

Никита а сразу чего бы не взять финскую фанеру и Момент- Столяр ? Клей после полимеризации обрабатывается даже в швах без проблем.
ledzep59

Сообщения: 827
Зарегистрирован: Вт апр 22, 2014 14:46
Благодарил (а): 5 раз.
Поблагодарили: 26 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Чт апр 25, 2019 20:17

Если имеется в виду бакелитовая фанера, то ее еще надо найти. Благодаря доступности была взята обычная фанера. Расслоилась она только в нескольких местах при выведении внутренней поверхности бортов (видимо, слишком усердно шкурил). После внешней обшивки корпус приобретет прочность, тогда и доделаю внутри.
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Чт апр 25, 2019 20:35

Продолжу

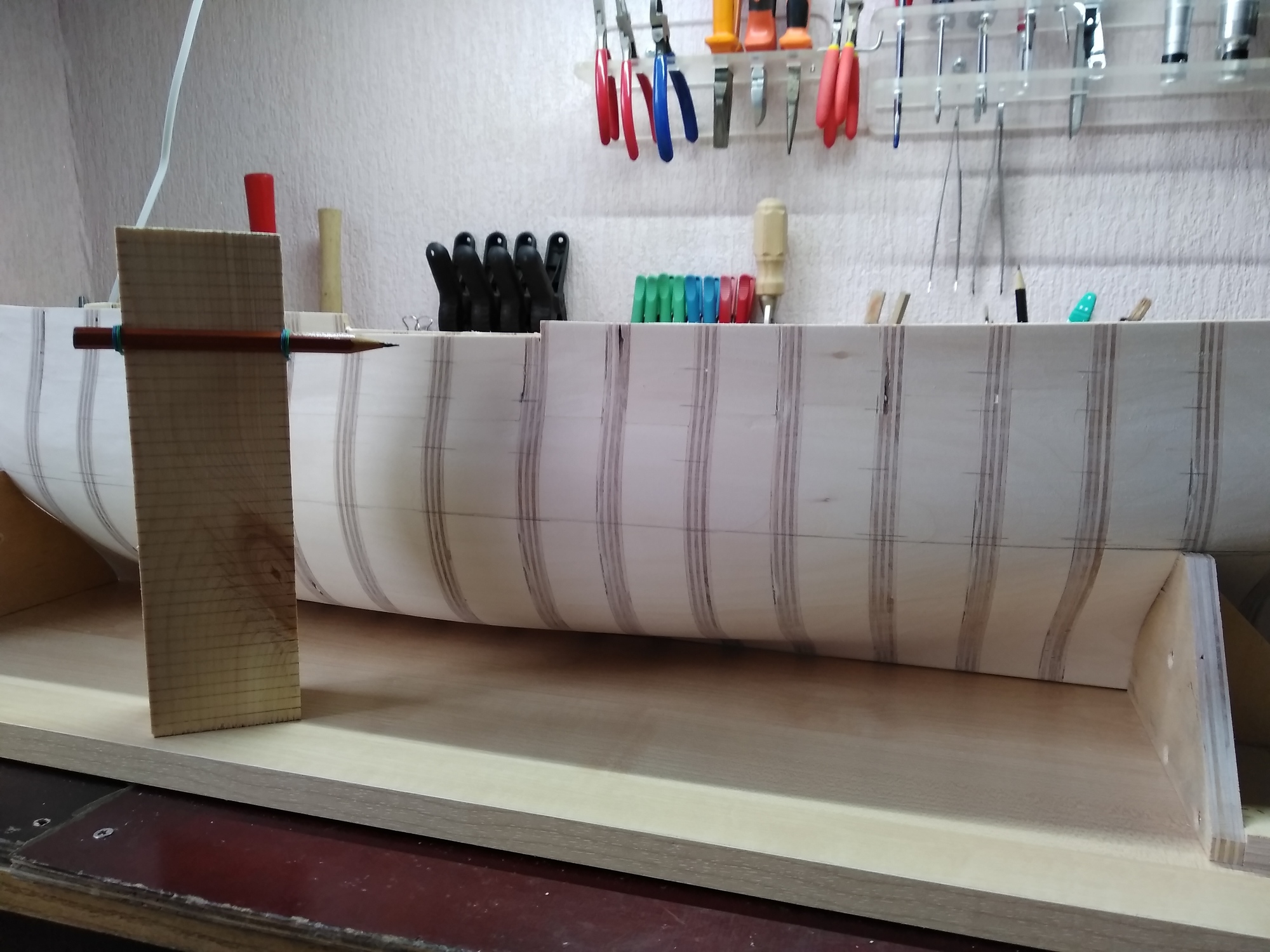

Размечены ватерлиния, бархоуты, пушечные порты и бимсы верхней открытой палубы. Для разметки сделано приспособление из брусочка, карандаша и резинок. Размеры брались с чертежа с помощью линейки и по ним выставлялся кончик грифеля. После разметки отверстия под порты и бимсы высверлены бормашиной, выпилены пилкой от ручного лобзика и обработаны шкурником и надфилями.

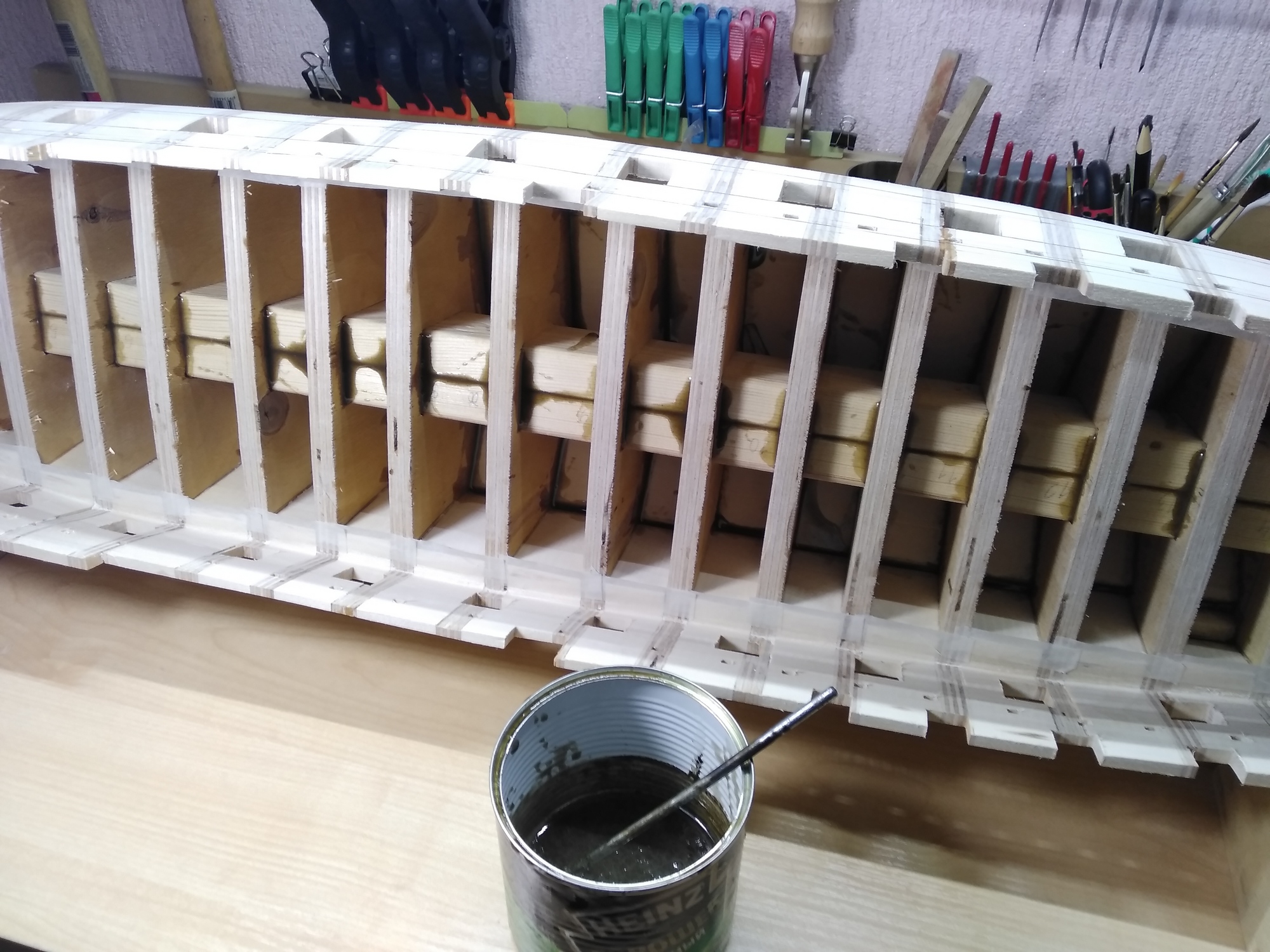

Внутренние стыки (ввиду не очень аккуратной подгонки) промазаны эпоксидной смолой. После вся поверхность под палубой покрыта паркетным лаком (для стабилизации корпуса).
Вложения

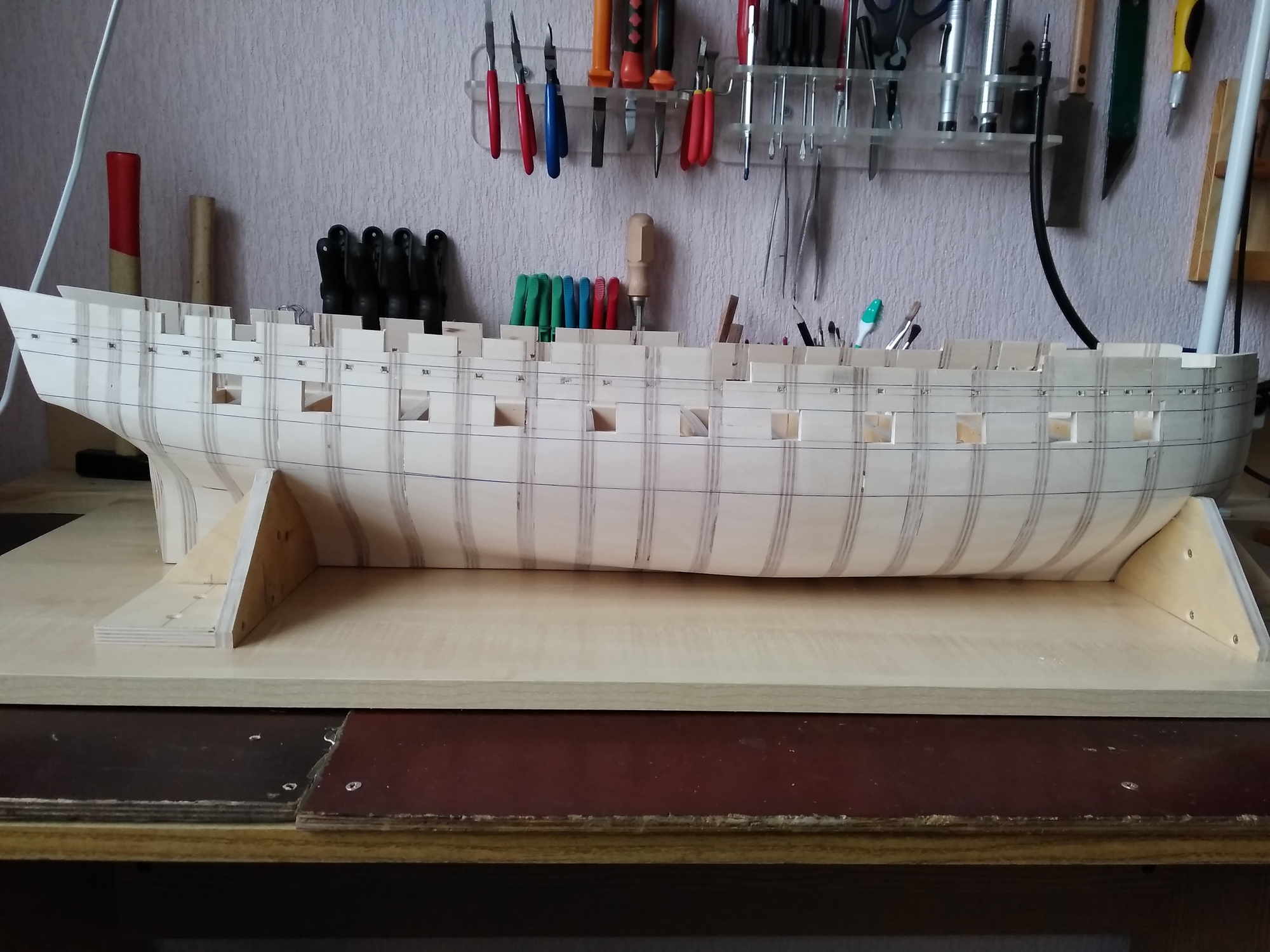

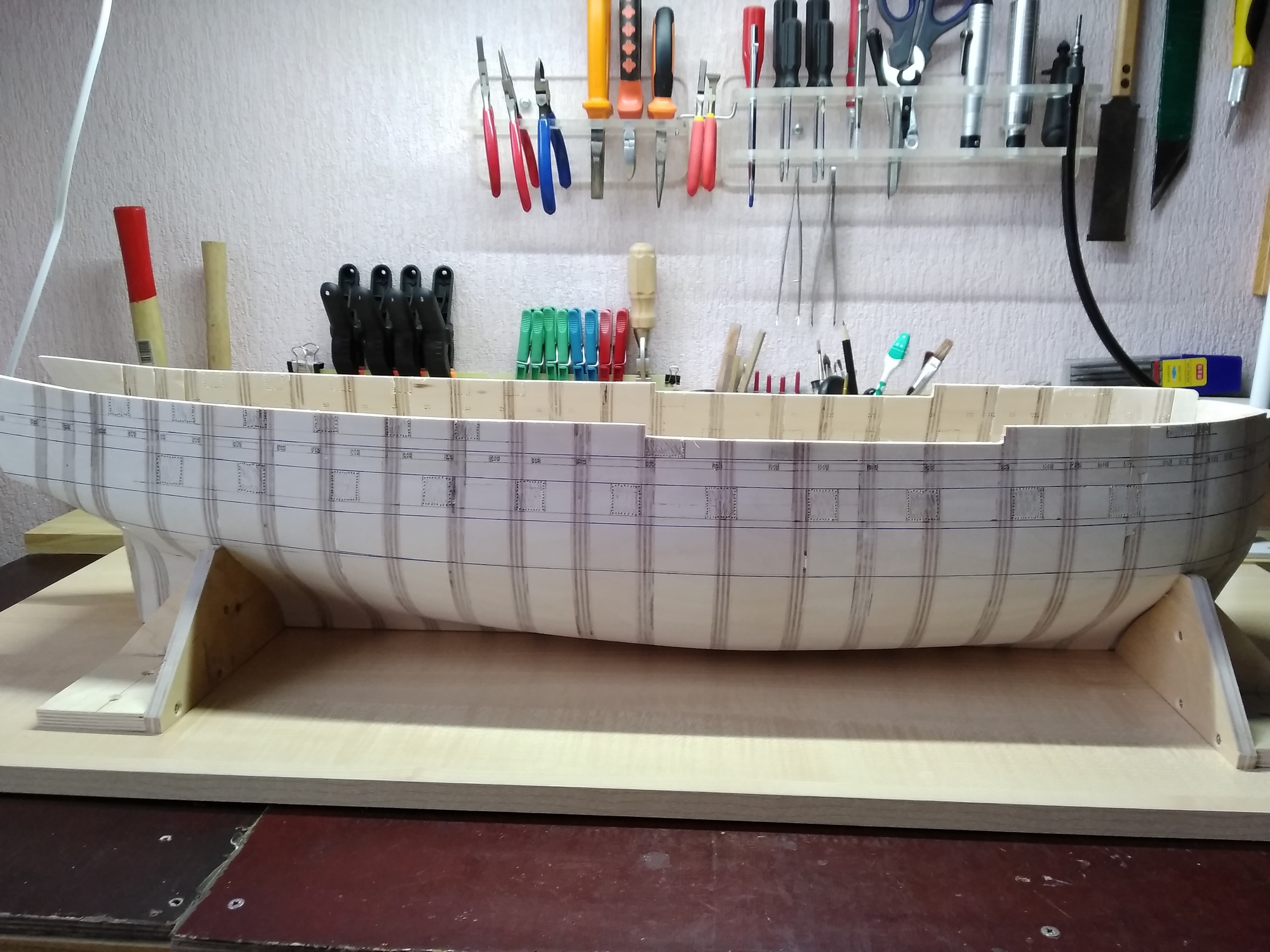

Разметка ватерлинии, бархоутов
Высверливание пушечных портов

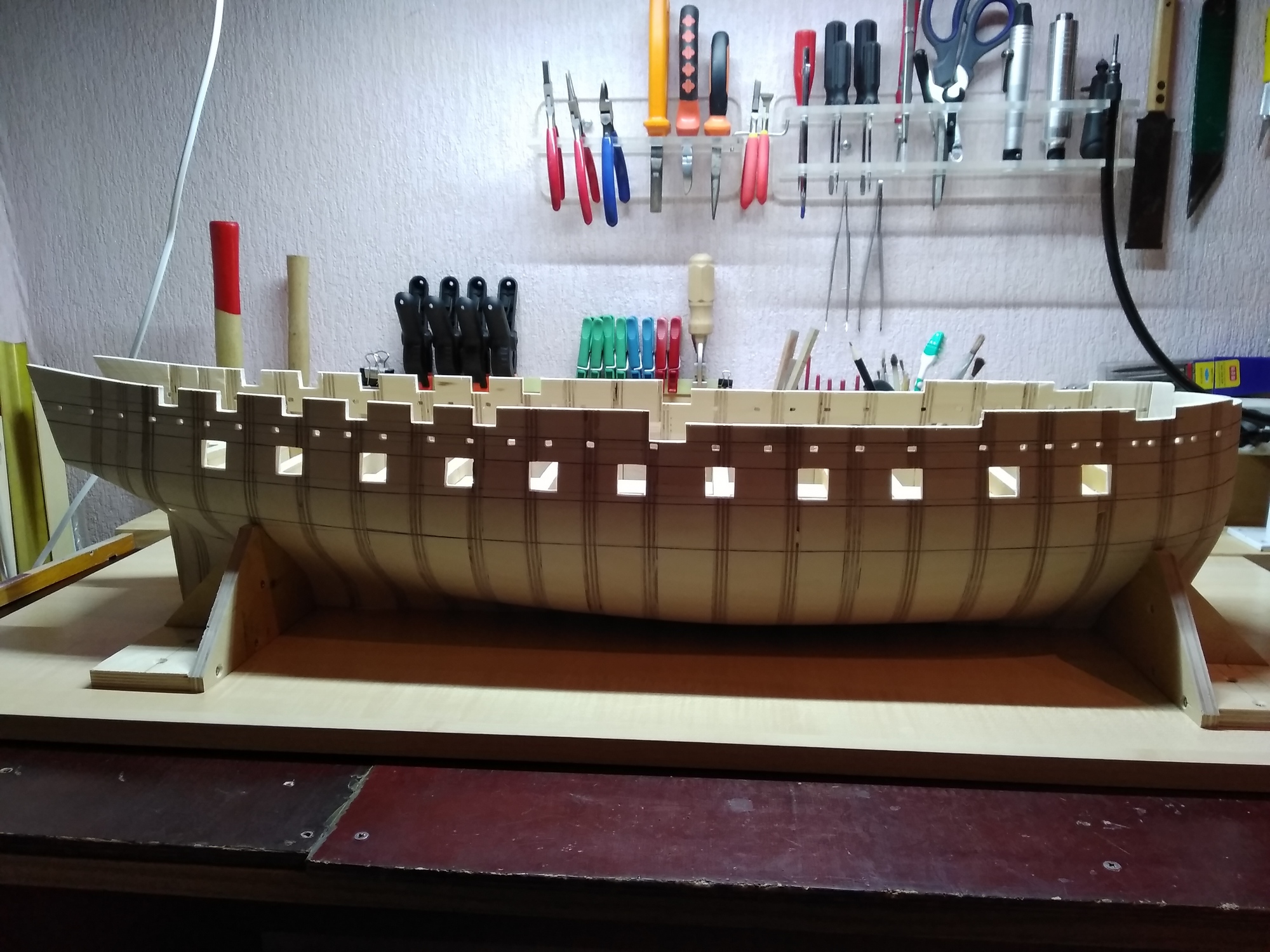

Пушечные порты после обработки
Вид при вечернем освещении
Проклейка внутренних стыков эпоксидкой
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Пт апр 26, 2019 20:17

Март был достаточно загруженным, поэтому корпусом не занимался. Начал делать мелкие вещи - рымы и гаки для пушек и карронад. Материал - медная проволока. Делается все с использованием круглогубцев, плоскогубцев и сверл нужного диаметра (все детали примерно с 10-20%-ным запасом на потери и отбраковку). Диаметр отверстия в рымах с кольцами чуть меньше, чем диаметр проволоки, для того чтобы не паять (увидел у Кудина Андрея). Чернение сделано с помощью раствора серной печени.
Вложения

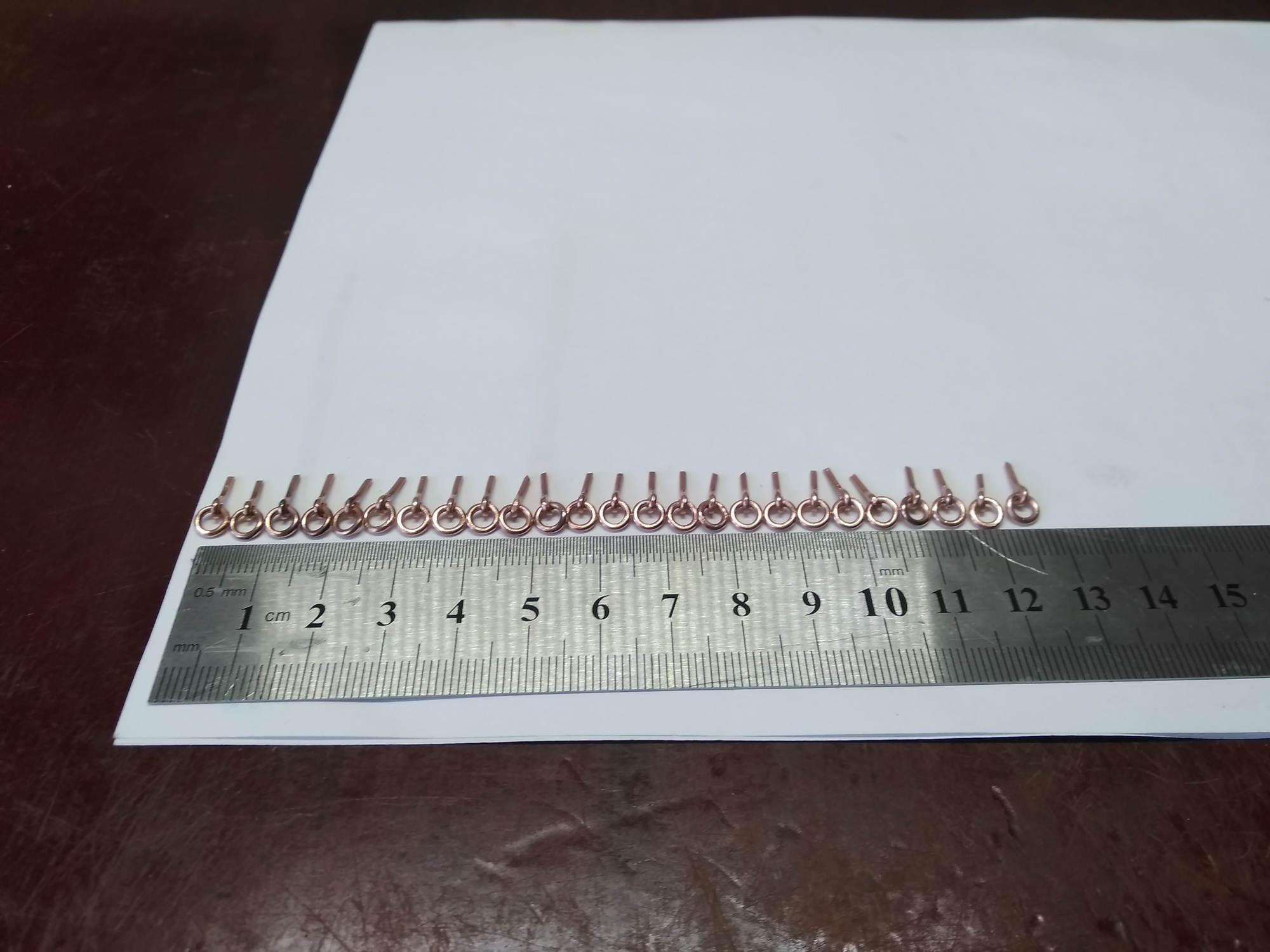

Самые крупные рымы с кольцами

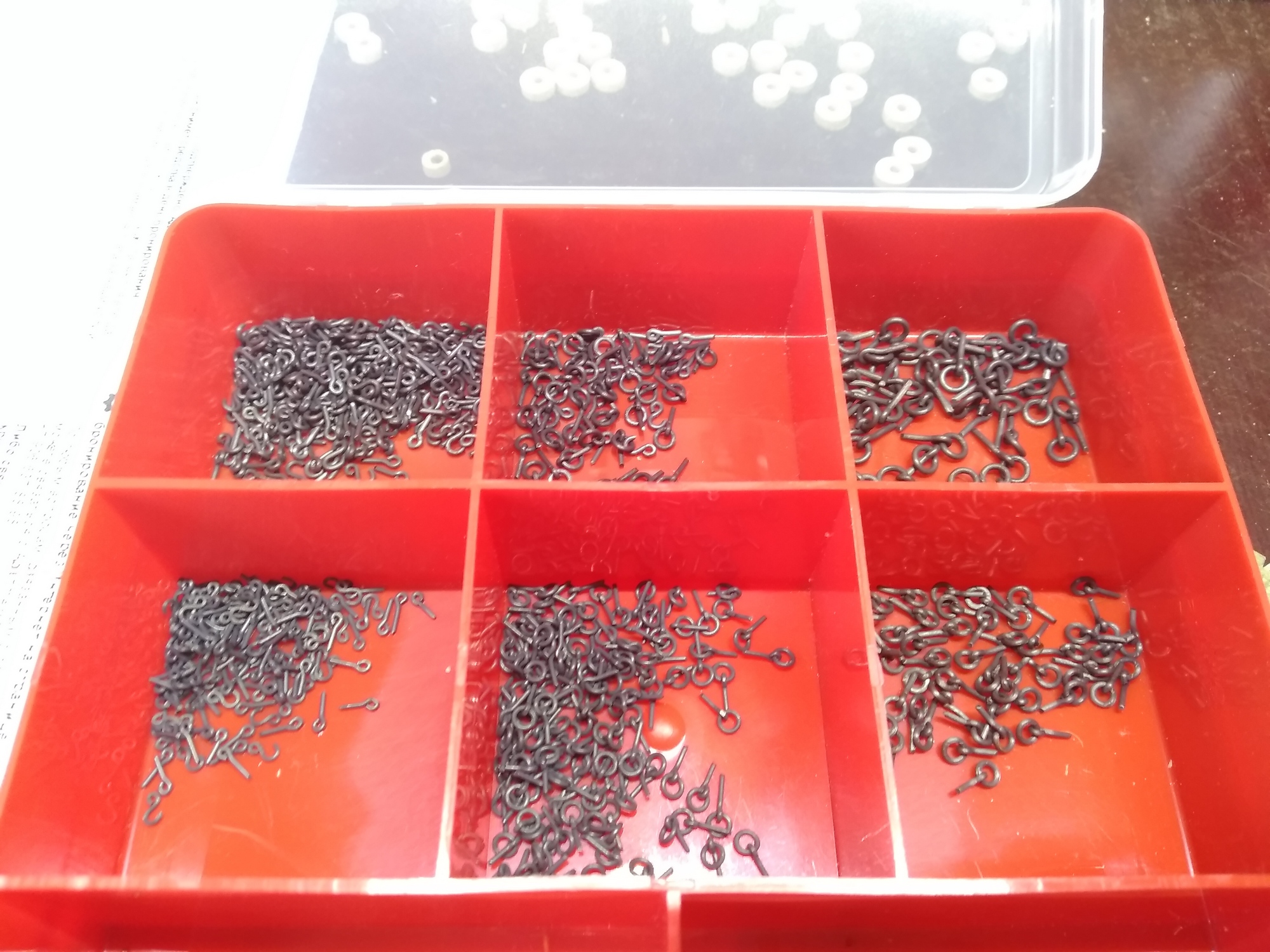

Гаки

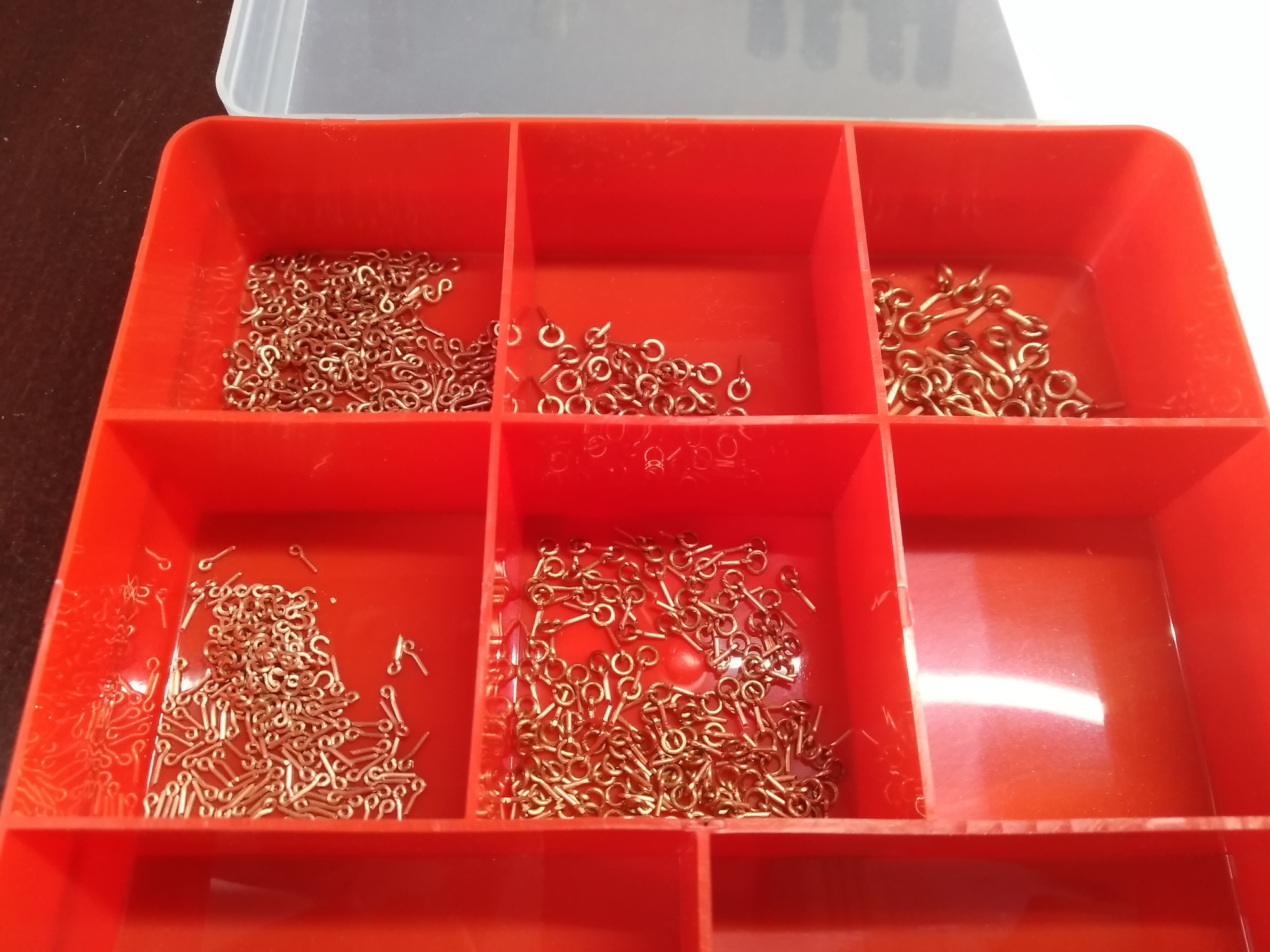

Почти полный комплект для пушек и карронад
Чернение отдает серым оттенком (сильно зависит от освещения)
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Пт апр 26, 2019 20:22

Изготовление лафетов для пушек. Материал - садовая груша.
Вложения
Боковые стенки лафетов

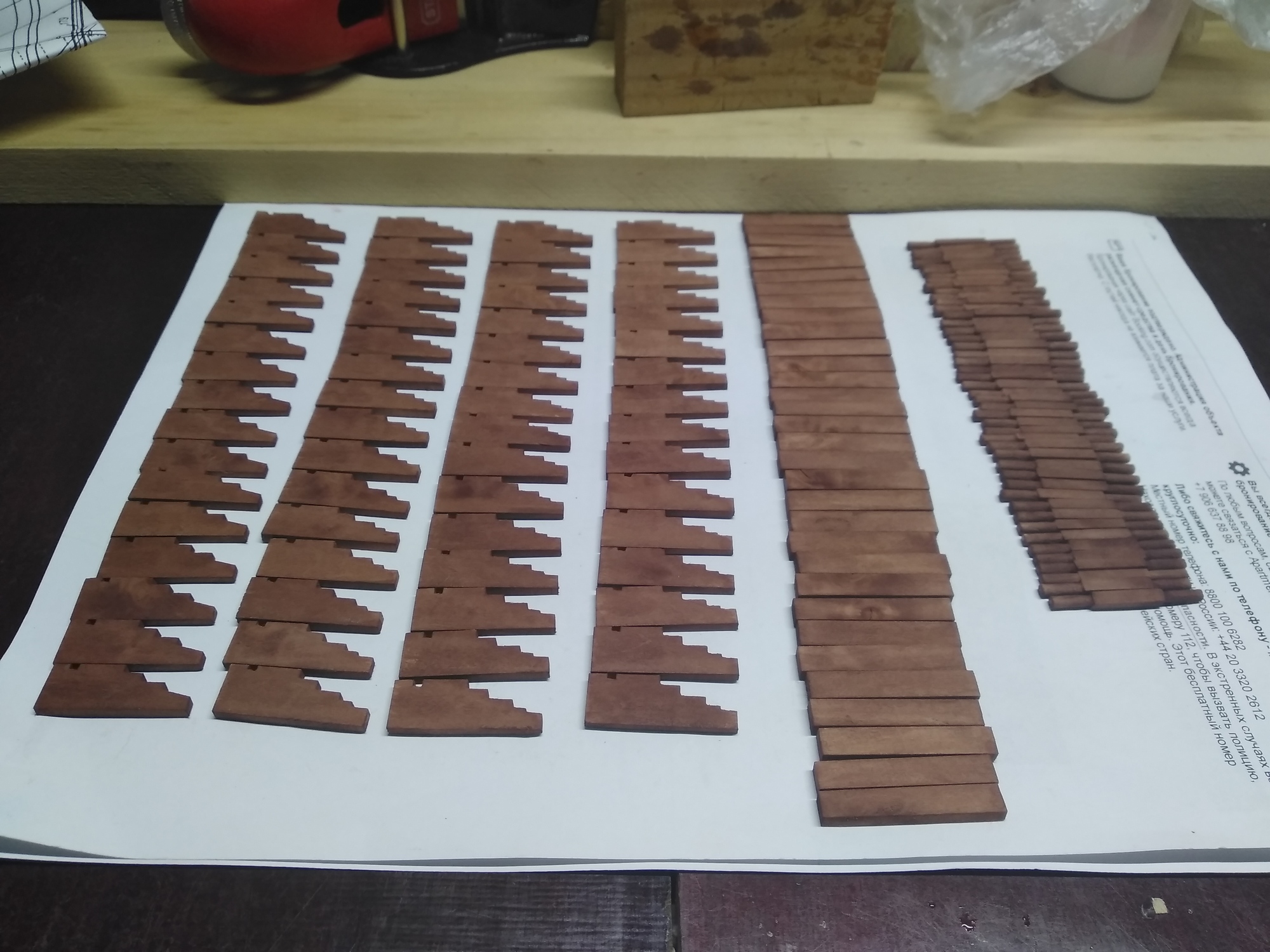

Заготовки

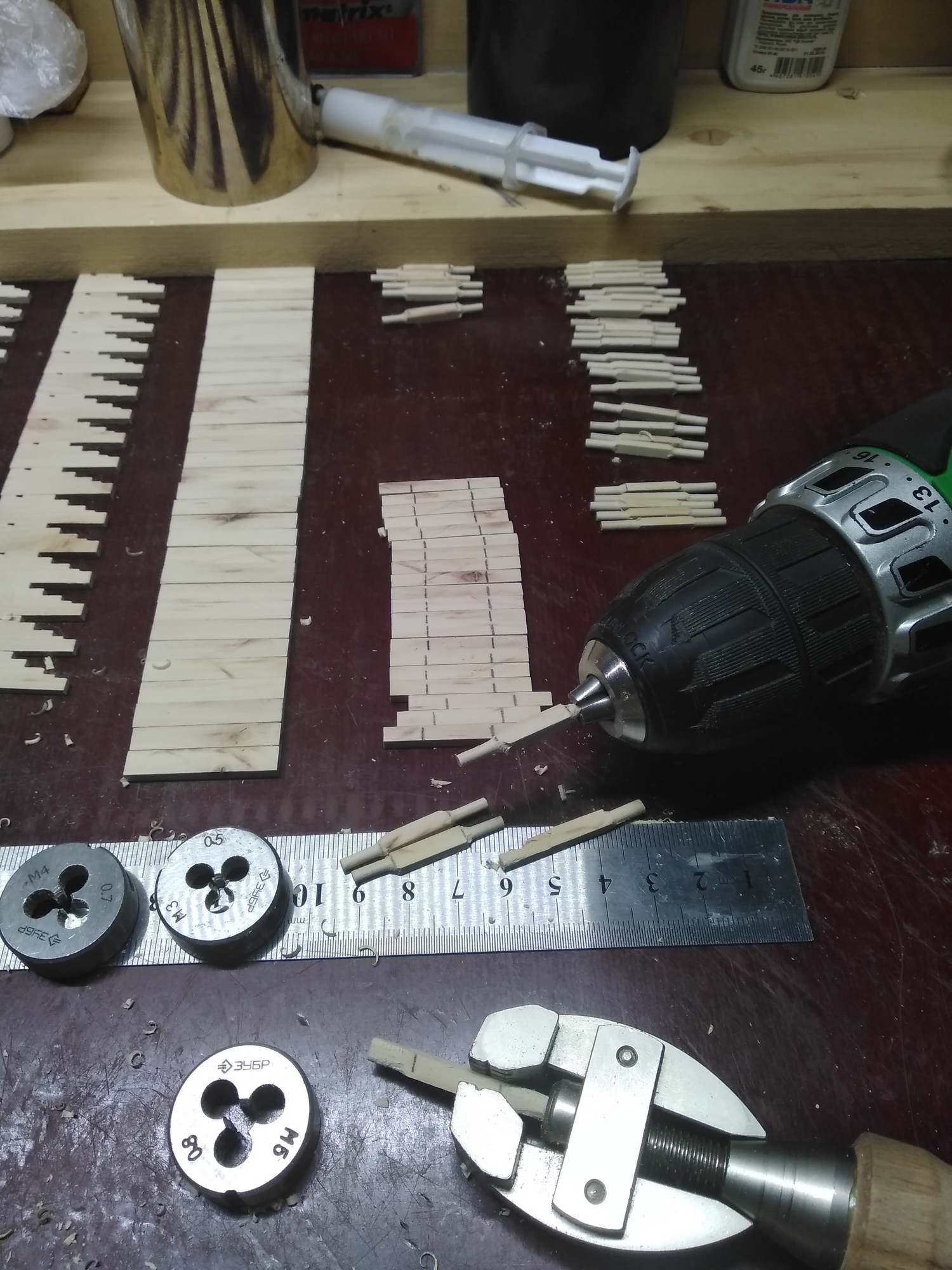

Изготовление осей

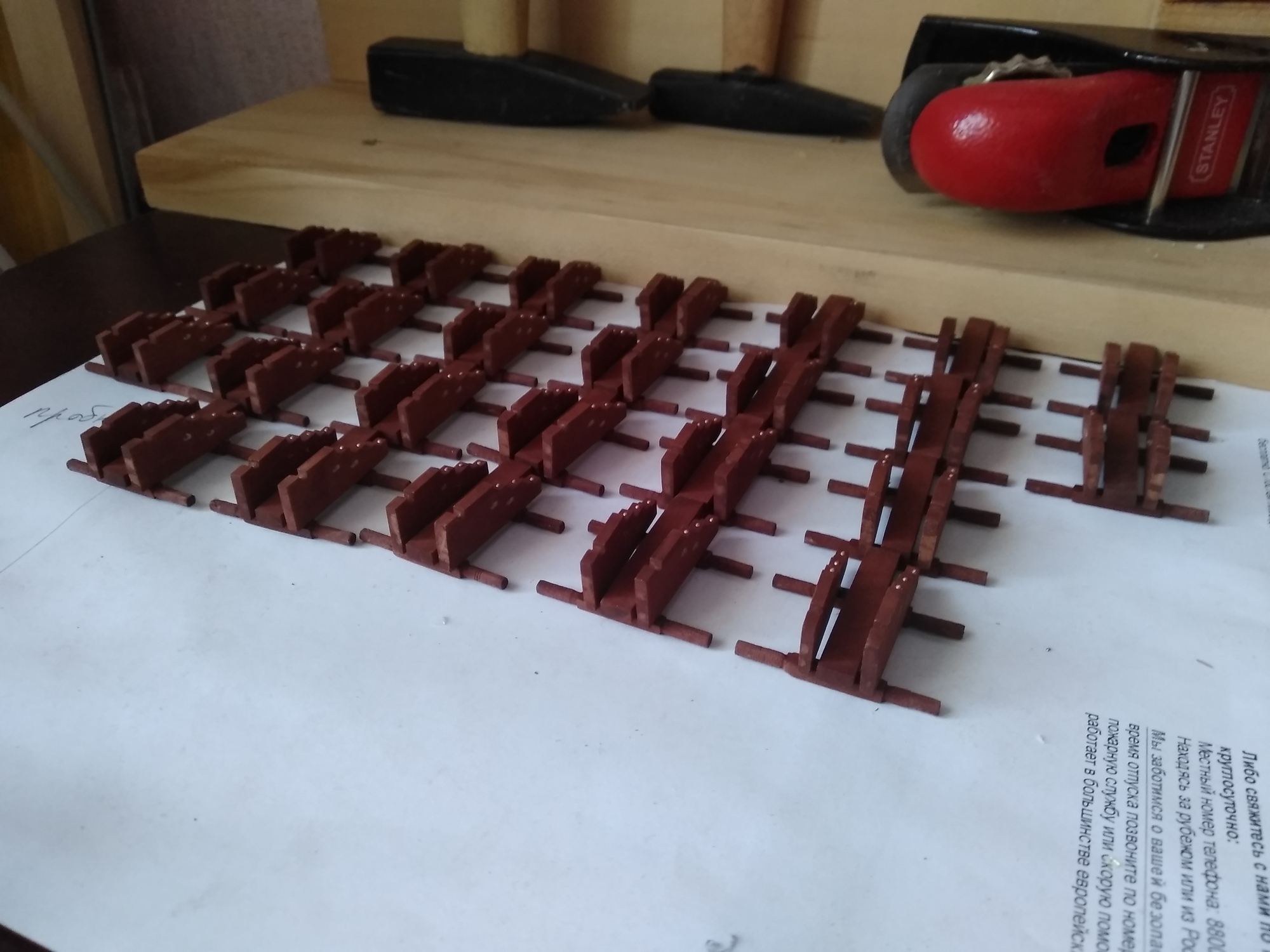

Заготовки для сборки, покрытые морилкой
Лафеты до установки колес

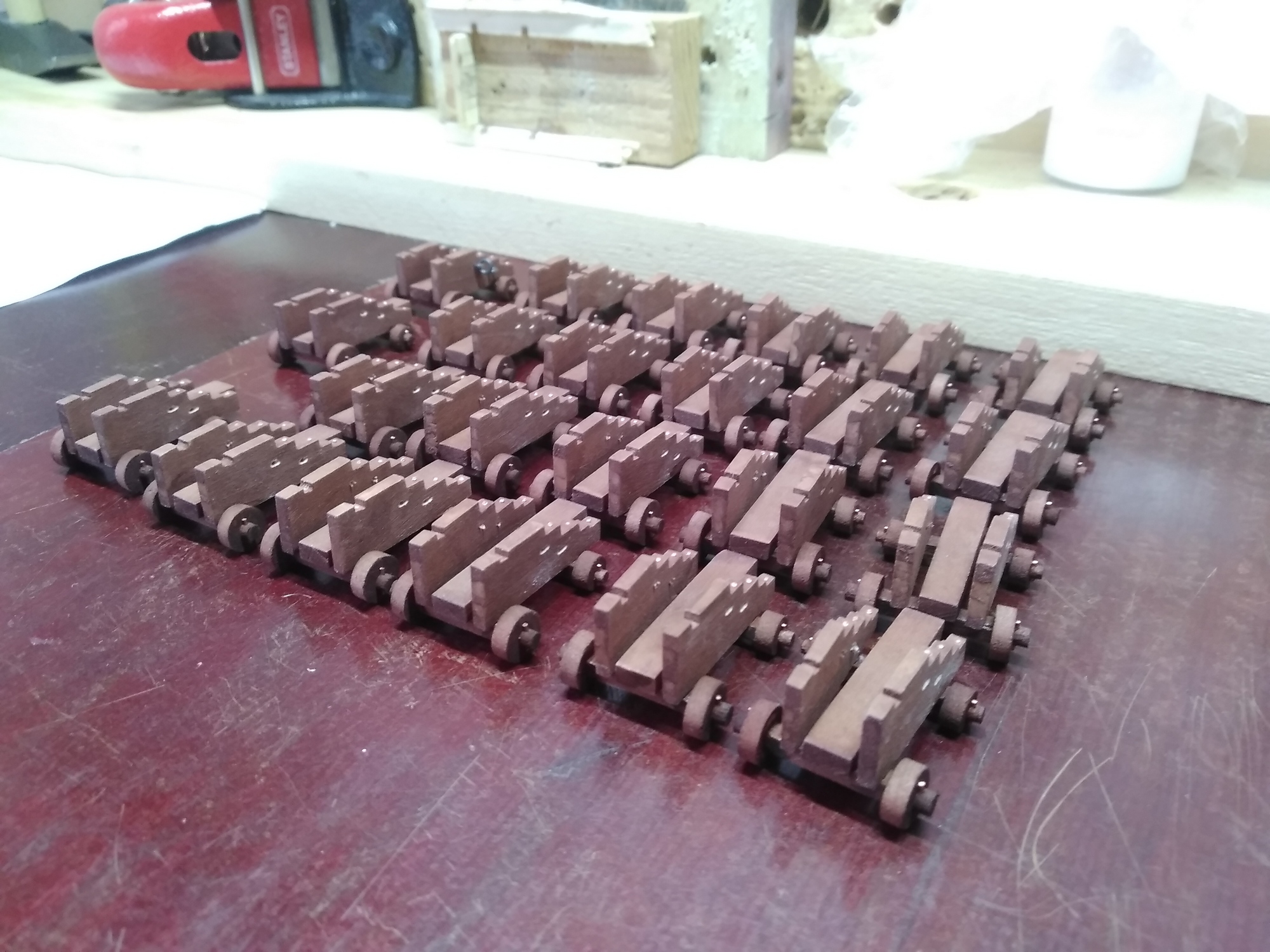

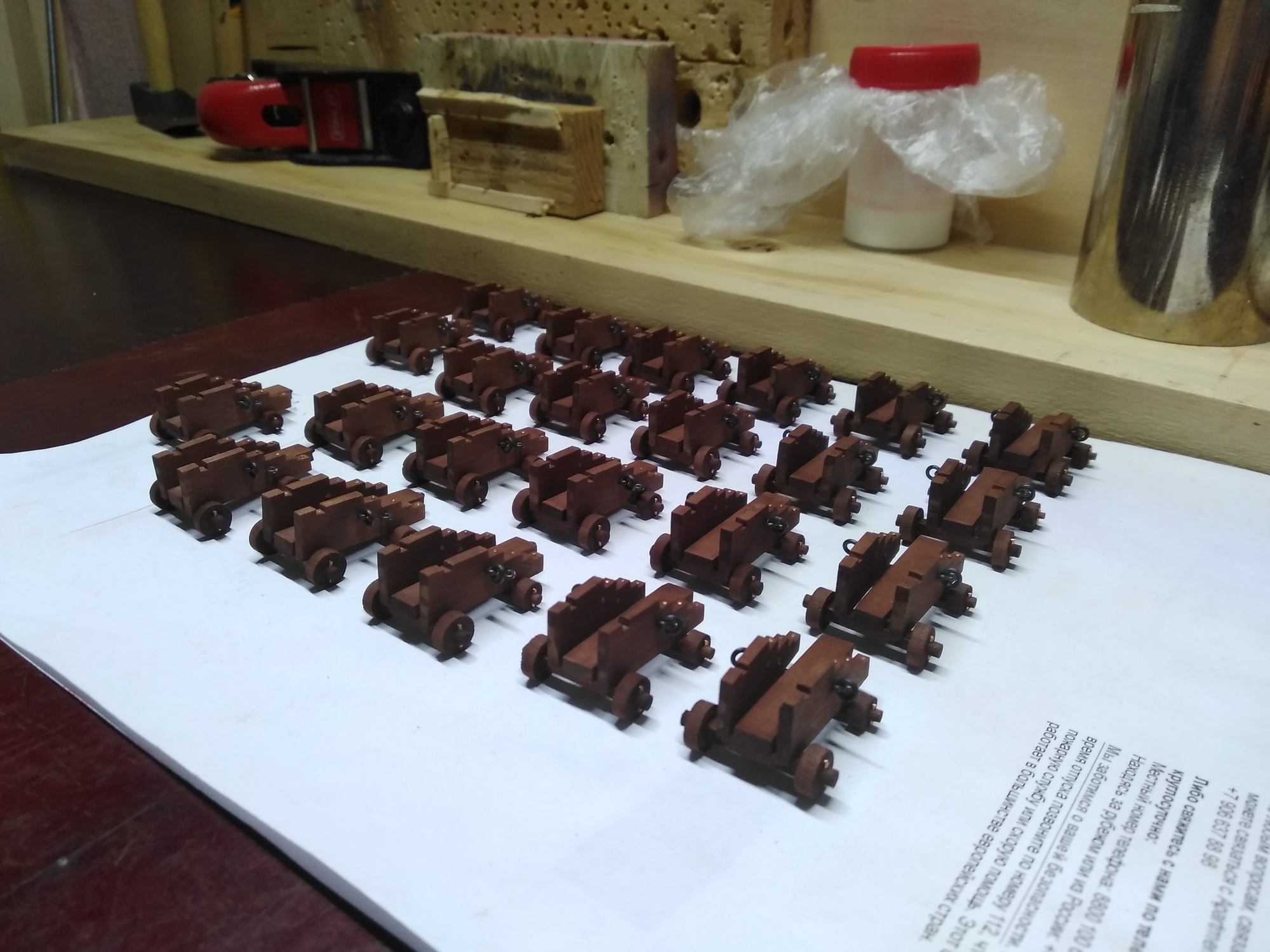

Собранные лафеты без рымов
Вид после покрытия маслом
С уважением и наилучшими пожеланиями, Никита
на стапеле Шлюп Восток viewtopic.php?f=45&t=74088
готов тьялк viewtopic.php?f=45&t=74077
nserov

Сообщения: 35
Зарегистрирован: Ср янв 09, 2019 18:50
Откуда: Казань
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Шлюп "Восток" 1:50

Сообщение nserov » Пт апр 26, 2019 20:24

atm_deev писал(а):С удовольствием займу свободное место в зрительном зале.
Удачи в постройке! Очень интересно.


Спасибо!
Зрителям придется запастись терпением, т.к. процесс движется не быстро (просто пока выложил фотографии, накопленные за несколько месяцев работы). А скоро начнется дачный сезон...
