La Jacinthe 1:48 Проба пера

[Павел Крук]

Всем добрый день.

После всех вопросов связанных с постройкой "Пегаса" решился на модель с ноля. С выбором метался наверное последних пол года. Опять хотелось чего то масштабного , даже на архивные чертежи активно смотрел. В последний момент прочитал

Посоветовал её товарищу, в качестве первой модели. Сейчас он её доделывает. Посмотрел - слюнки потекли. Решил забавы ради сделать. Думаю на конкурс 2011 я её выставлю. В лидерах ей не бывать, но это и не главное. Масштаб выбран оптимальный для зрительного восприятия модели - около метра. В 48м она мелковата.

Потом посмотрел что действительно многие начинали с ее как с парты. Ну и решился.

масштаб 1:48 выбран исходя из размеров готовой модели. Распечатал в масштабах 1:64, 1:48, 1:36 (благо есть где) Принес домой 64-й получается совсем мелочь, за 36-й пообещали выгнать из дому (да и реально работать с таким размером будет негде). Ну собственно вариантов больше не осталось.

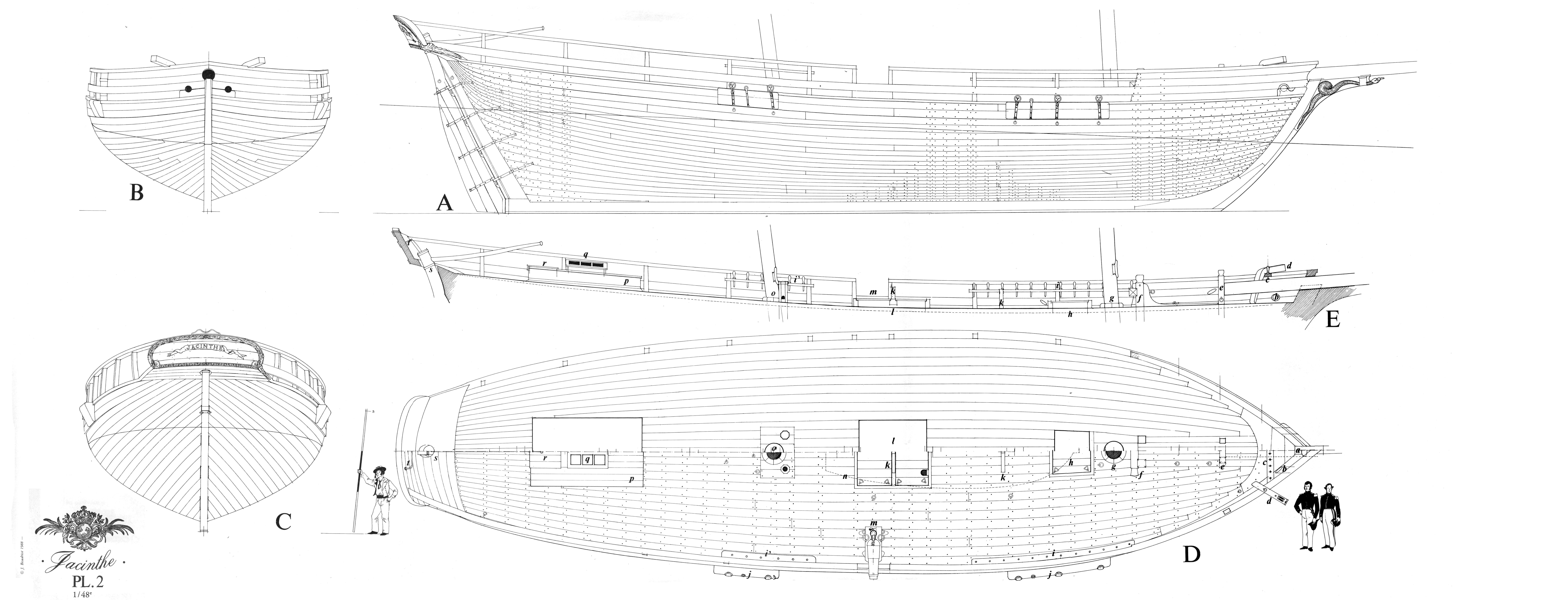

Модель будет строится по Анкре но обсуждение исторически верных подходов исправление неточностей чертежей приветствуется

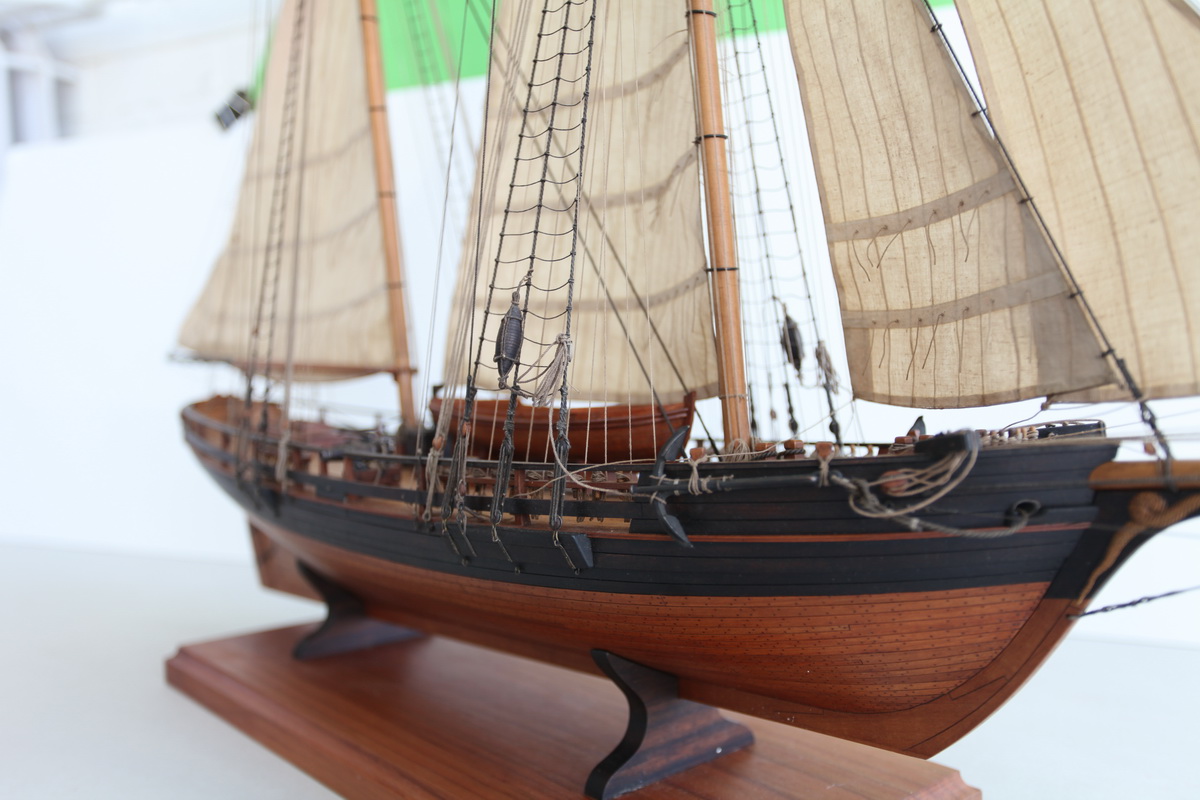

Хочется по финишу получить что-то похожее download/file.php?id=20039&mode=view&ext=.jpg

Ну и собственно вопрос № 1 как на таких шхунах работали с якорем? Шпиля и Брашпиля невидно.

[egen]

Масштаб неудачный. Еще не поздно поменять. Какая она в 1/36 - я знаю )
А в таком формате это даже как парта не сработает ))
У Димы надо перенимать технологии как есть, а для мелкого масштаба - придется кое что поменять.

[Павел Крук]

В 36-м длинна больше метра, и где то 800 мм. высотой

Да и в 48-м совсем не мелкий кораблик выходит. Корпус пол метра в длину, суммарный габарит больше чем у "Пегаса"


Доски для болвана еще на балконе, Сейчас привожу в порядок чертежи, печатаю шаблоны и т.д.

[egen]

Я знаю, какой это размер в 1/36. Самому страшно!
Но если хочешь научиться и делать модели качеством выше, то надо добросовестно пройти всю школу ))
Не скажу что это надо обязательно достроить до 100% и выставить на конкурс, и взять свои медали, но попробовать стоит.
А уж после этого ввязываться в большой проект на 5-10 лет

В 1/48 - это будет другая модель. Другие размеры и другие технологии. Не с чем сравнить. Школу Мастеров не закончишь, так зачем ее вообще делать? Только время потеряешь.
Можешь сравнить работы в 1/48 и 1/36.

Вообщем, это было мое мнение.
Если Олег и другие коллеги, кто ее прошел в 1/36, не поддержат, ну тогда я "умываю руки"

[Павел Крук]

Мда и Олег про 36-й говорит ...
Вечерком подумаю куда эту махину деть можно.
Но с тем что-б не доводить до конца не согласен, цикл нужно пройти до конца. Иначе будет куча проектов которые пылятся по углам и не один не завершен. И медали для меня дело 10-е, приятно конечно но не обязательно.

А собственно почему не выйдет повторить технологии Швелева в 48-м масштабе. Как раз и был план использовать его тему как мастеркласс.

[egen]

цикл нужно пройти до конца.

Ну до конца так до конца )) "Мы на это не возражаем!" (с)
Как почувствуешь что всему научился, сам примешь решение - а конкурс это как экзамен, когда не только теща на модель смотрит ))
Ну и тут я за руку на конкурсы не веду, сам решишь

А вот про технологии - ответ простой. Там 1/36, а ты хочешь по другому 1/48. Что то будет масштабироваться, а что то - нет.
Для другого масштаба мастер бы сделал по другому. Как? - я не знаю )) Это тебе придется самому придумать.
Но качеством не ниже.
Я не говорю, что модель у тебя не получиться. Пробуй!
Славян эту модель делал в 1/48. Медали золотые получал. Но он делал по другому.

П.С.
Я сам Жасин начал делать в 2011г в 1/64, тоже понадеялся что все смаштабируется. Прекратил и взялся за ум.

[FreeLander]

... как на таких шхунах работали с якорем? Шпиля и Брашпиля невидно.

Помню как-то уже поднималась эта тема, решили, что вытягивали его вручную, благо вес относительно небольшой, а народишку на посудине много.
PS Я за 48-й, 36-й - перебор имхо. Ну мне во всяком случае не нравится)

[egen]

что вытягивали его вручную,

Шхуна маленькая, всего вроде 25 метров. Считай обычная круизная яхта тех времен.

[Павел Крук]

Я сам Жасин начал делать в 2011г в 1/64, тоже понадеялся что все смаштабируется. Прекратил и взялся за ум.

Собственно на вашем примере от 1/64 я и оказался Понял что деталировка слишком мелкая.

Ну маленькая не маленькая, а по чертежам якоря два метра в длину диаметр штока 80мм. в общем веса под 200 кило выходит, плюс канат, плюс воткнется в грунт. И все это руками без промежуточной фиксации, а если один из матросиков споткнется? остальных размажет канатом по палубе.


п.с. Проведу анализ по самым мелким элементам (блоки коуши, брам реи и т.д.) если будет получаться делать в 48-м тогда двинусь вперед, нет. Не буду много думать, будущие проекты в больших масштабах делать не выйдет. Я ж в двушке живу, габариты квартиры накладывают свои ограничения, нужно учиться делать мелкие деталюшки.

[egen]

Ну маленькая не маленькая, а по чертежам якоря два метра в длину диаметр штока 80мм.

Альтернатива - только съемный браншпиль, ну или Игорь опять разоблачит АНКРЕ что они его потеряли на чертежах ))
А так, матросики - они сильные, им еще система блоков и снастей помогает, выдернут якорь и по-более ))

Помнится, я то же делал эксперименты в 1/48: Пушку со станком , и еще какие то элементы ...
Вообщем, потом передумал, как раз ссылаясь на те аргументы что привел выше ... и что бы уже совсем не сомневаться, выкупил комплект железа на Жасин в 1/36. Теперь деваться некуда. Вопрос с масштабом был решен ))

Вопрос. Корпус будет из бруска?

[Павел Крук]

Конечно
Брусок липа плашки по 26мм. толщиной 90 шириной (длинны на 36 должно хватить)

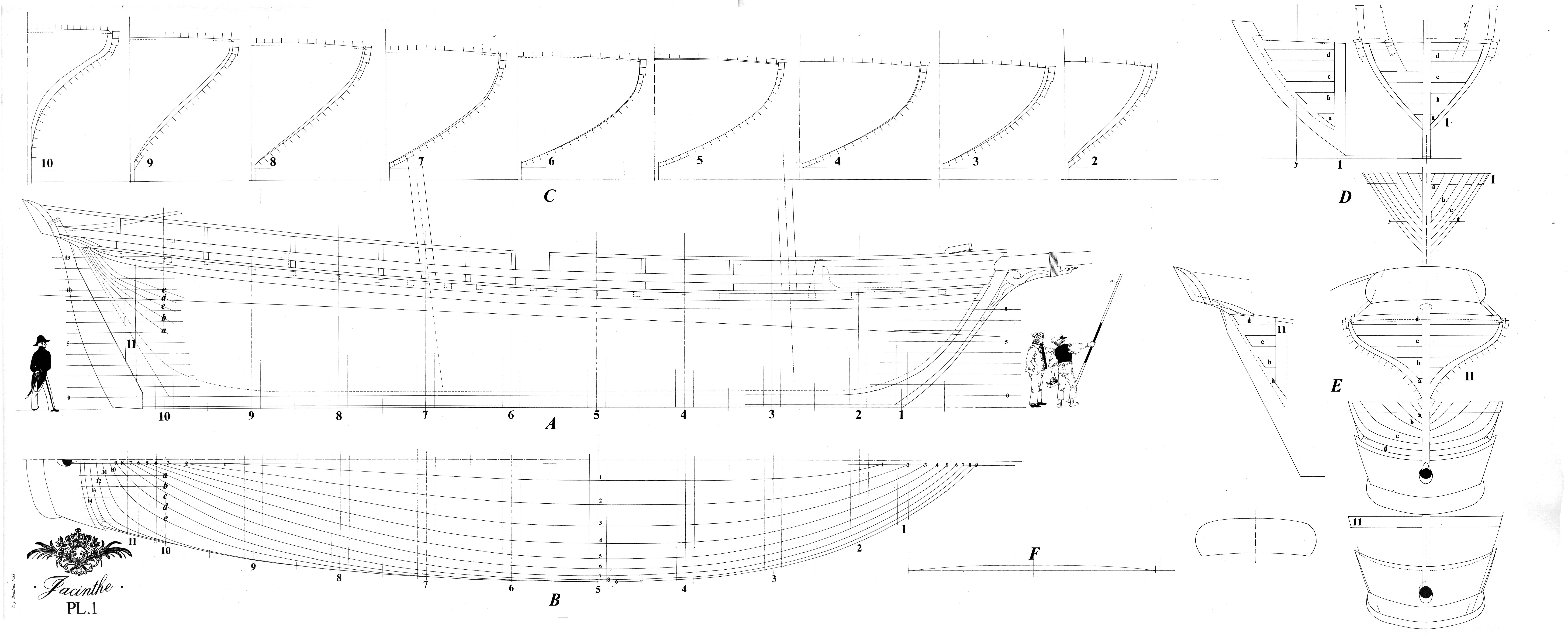

На чертеже 7-й шпангоут провален Стружка правда нет. Больше работы будет стамеской.

[egen]

Понятно.

Больше работы будет стамеской.

Вот хорошо бы сделать подробную серию фото, а еще лучше снять видео.
Надо развивать ютуберство. Может какой то совместный канал замутить ... Тема модная, Надо подумать )

[Павел Крук]

Фото будут, а вот насчет видео не уверен. Слабо представляю как одновременно снимать и работать.

[Олег Серегин]

Я говорил за 1:36 потому что она (имхо) более логична в нем для восприятия. Против 1:48 ничего не имею.
Чертежи в 1:48 мне показалось мелкими.

[Павел Крук]

мелким....
Видно я после Пегаса к масштабным проектам еще не привык ...
