Канонерка Вильям

#1 Сообщение Валентин Озеров » Чт сен 10, 2015 7:39

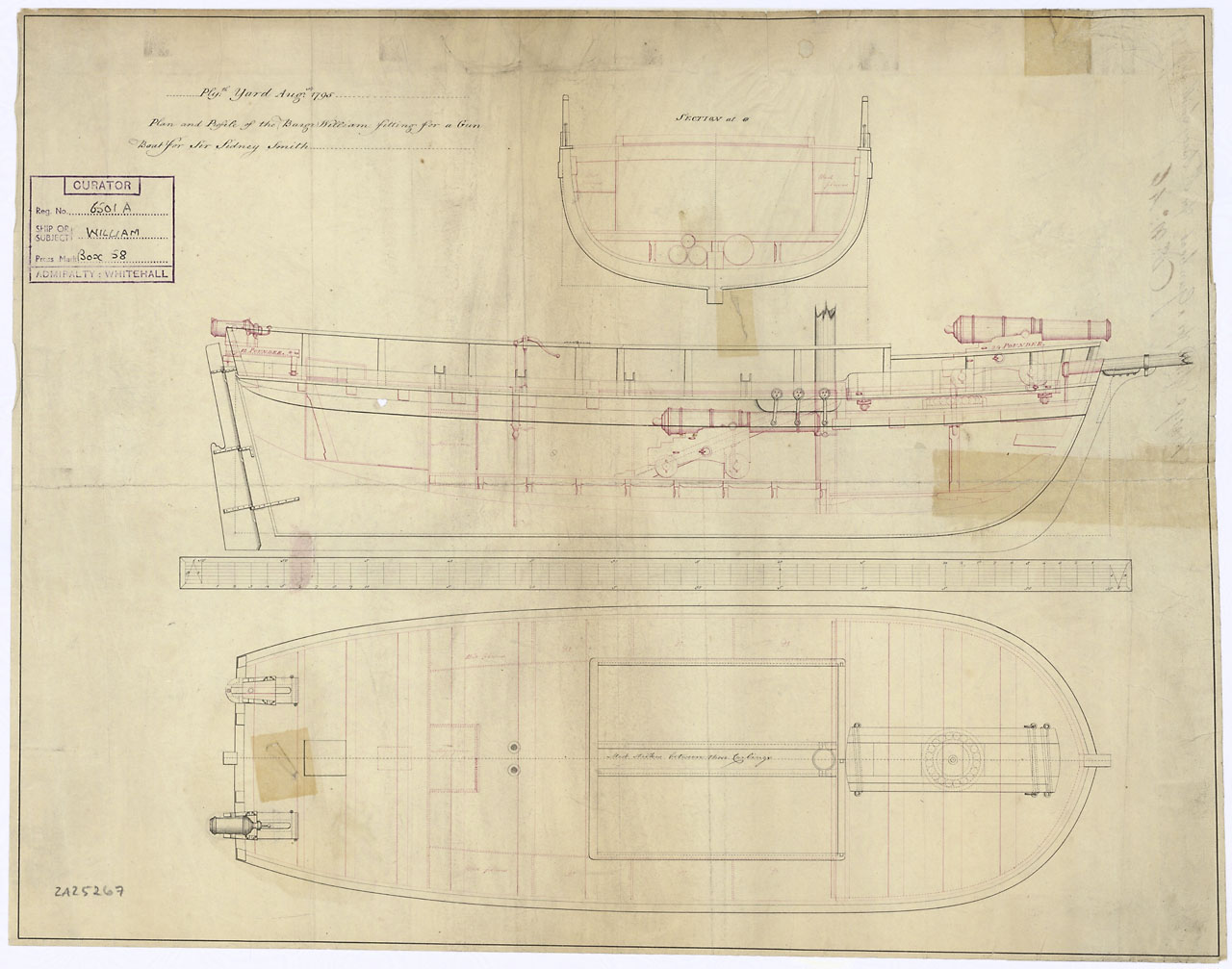

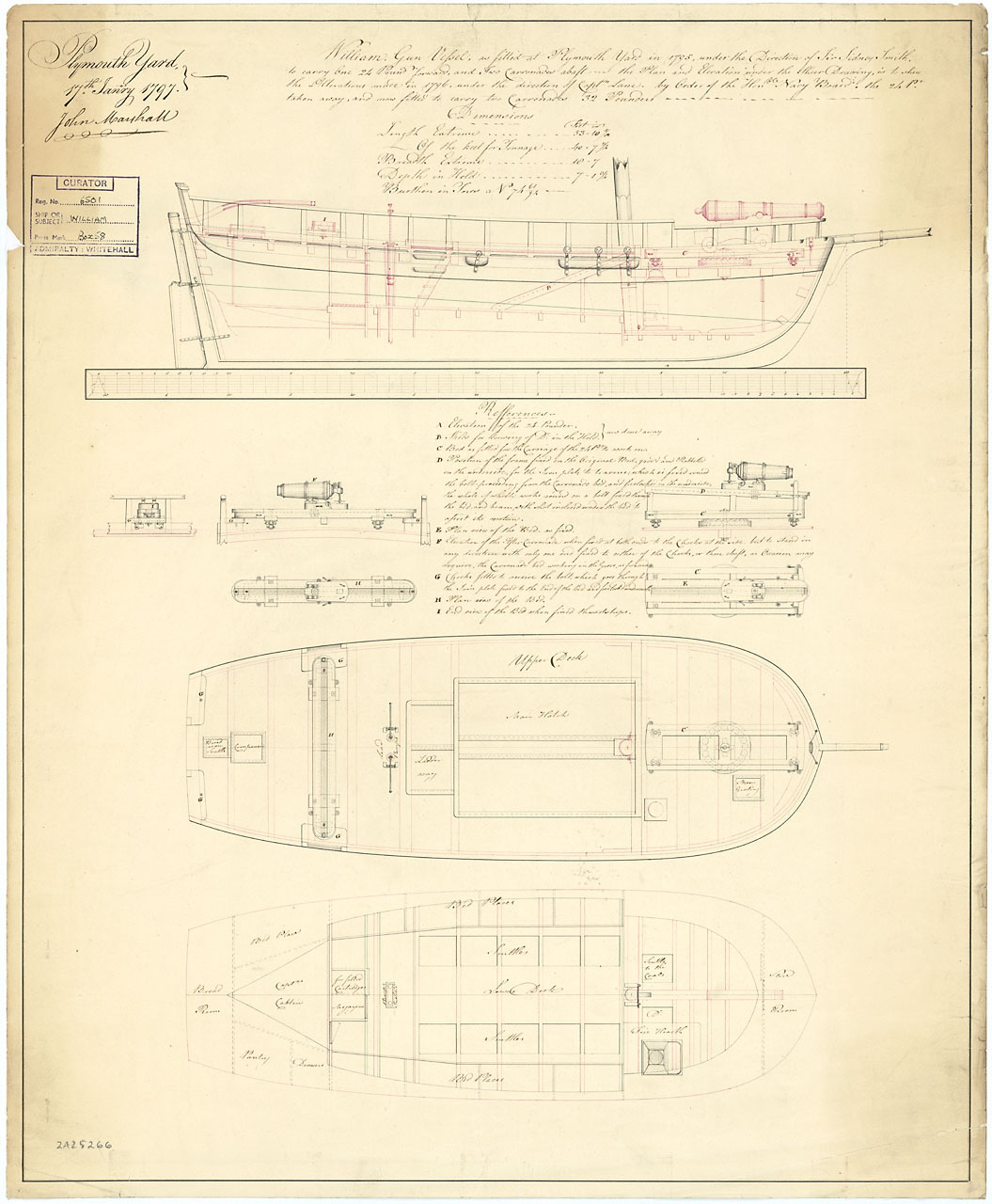

Этим постом анонсирую создание канонерки Вильяма с нуля, по чертежам Национального морского музея Великобритании.
Вот ссылки на сами чертежи:
http://collections.rmg.co.uk/collection ... 85057.html
http://collections.rmg.co.uk/collection ... 85057.html
http://collections.rmg.co.uk/collection ... 85059.html

Кроме этих чертежей есть краткое описание, рассказывающее о том, что канонерка была заложена в 1795 году для Вильяма. Какую роль играл Вильям я, к своему стыду, пока не выяснил, но для простоты буду называть модель канонеркой Вильяма. Окончание строительства датируется 1797 годом.

Канонерку, насколько я знаю, до меня никто не создавал, имеется только модель английской фирмы Jotika, сделавшей сборную модель-кит "по мотивам". Буду пользоваться этой моделью при создании деталировки.

Масштаб тот же, что и в чертежах - 1:48. Вначале придется отрисовать эту модель в 3D, главным образом из-за отсутствия чертежей корпуса (шпангоутов, ватерлиний и рыбин). Затем изготовление каркасных деталей, обшивка и так далее. Парусное вооружение несложное, но вот с пушкой и карронадой придется повозиться.

За помощь в выборе приношу благодарность Петру (FreeLander). Стройка будет неспешная, поскольку это мой первая самостоятельная модель, да еще и "осложненная" необходимостью отрисовки ее в 3D, но интересная по технологиям: полый с помещениями корпус, отливка пушек и вращающийся лафет. Планирую делать сразу два одинаковых экземпляра. С удовольствием буду рассказывать о прогрессе.

Аватара пользователя
Alexander Pushkash
Сообщения: 2378
Зарегистрирован: Сб янв 19, 2008 22:55
Откуда: Украина, Днепропетровск
Благодарил (а): 28 раз
Поблагодарили: 126 раз

Re: Канонерка Вильям

#2 Сообщение Alexander Pushkash » Чт сен 10, 2015 7:54

kuliba писал(а):Этим постом анонсирую создание канонерки Вильяма с нуля, по чертежам Национального морского музея Великобритании.
Интереснейший проект! С удовольствием буду следить за реализацией.
В связи с необходимостью самостоятельного построения теоретического чертежа, у меня сразу же вопросы:
1. Будете брать какую-то теорию за образец? или
2. Будете строить полностью самостоятельно?
3. Если да, то по какой методике?
Занимаю место в первом ряду партера :D
Не плыви по течению, не плыви против течения. Плыви туда, куда тебе надо...
--------------------------------------------------------------------------------------------------
Текущий проект (он же первый) San Martin
Реконструкционные проекты - бот Св. Гавриил, пакетбот Св.Петр, шхуна Измаил (автор чертежей)
----------------------------
С уважением
Александр

Аватара пользователя
Михаил Смирнов
Сообщения: 3272
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раза
Поблагодарили: 212 раз

Re: Канонерка Вильям

#3 Сообщение Михаил Смирнов » Чт сен 10, 2015 8:17

Присоединяюсь, буду с удовольствием наблюдать.
С начало голова, затем руки.

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11745
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1011 раз
Поблагодарили: 584 раза
Контактная информация:

Re: Канонерка Вильям

#4 Сообщение FreeLander » Чт сен 10, 2015 9:51

Ура, товарищи! :)
С уважением, Пётр
Мой блог

osaul
Сообщения: 124
Зарегистрирован: Чт май 27, 2010 15:23
Откуда: Москва
Благодарил (а): 5 раз
Поблагодарили: 2 раза

Re: Канонерка Вильям

#5 Сообщение osaul » Чт сен 10, 2015 10:46

На http://www.cornwallmodelboats.co.uk/ продается как отдельный кит пушка с этой лодки, с вензелем и лафетом из ореха, довольно приличного качества. Скорее всего и каронады есть. Только масштаб скорее всего как в ките 1:32.
С уважением
Олег

Аватара пользователя
Валентин Озеров
Сообщения: 1856
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз
Поблагодарили: 160 раз
Контактная информация:

Re: Канонерка Вильям

#6 Сообщение Валентин Озеров » Пт сен 11, 2015 9:15

Alexander Pushkash писал(а):В связи с необходимостью самостоятельного построения теоретического чертежа, у меня сразу же вопросы:
1. Будете брать какую-то теорию за образец? или
2. Будете строить полностью самостоятельно?
3. Если да, то по какой методике?
Занимаю место в первом ряду партера :D
Почти вся геометрия заложена в чертежах, поэтому буду загонять чертежи в Rhynoceros и строить модель по исходникам. Пока единственной сложностью вижу отсутствие информации о кормовых шпангоутах, там надо приложить чуточку фантазии и умения. А носовые шпангоуты вплоть до миделя все сплошь полукруглые. Их я буду строить по подобию единственно вычерченного мидель-шпангоута.
osaul писал(а):На http://www.cornwallmodelboats.co.uk/ продается как отдельный кит пушка с этой лодки, с вензелем и лафетом из ореха, довольно приличного качества. Скорее всего и каронады есть. Только масштаб скорее всего как в ките 1:32.
С ходу не нашел.

Аватара пользователя
Михаил Смирнов
Сообщения: 3272
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раза
Поблагодарили: 212 раз

Re: Канонерка Вильям

#7 Сообщение Михаил Смирнов » Пт сен 11, 2015 9:30

Как раз с кормовыми шпангоутами никаких проблем. Они острые тоесть имеют форму латинской V. За основу можно взять обводы английского куттера Алерт или французского Оленя. Эти кораблики можно найти в сети или подъехать ко мне и ознакомится.
С начало голова, затем руки.

Аватара пользователя
Валентин Озеров
Сообщения: 1856
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз
Поблагодарили: 160 раз
Контактная информация:

Re: Канонерка Вильям

#8 Сообщение Валентин Озеров » Пт сен 11, 2015 9:38

Михаил Смирнов писал(а):Эти кораблики можно найти в сети или подъехать ко мне и ознакомится.
Есть желание посмотреть лично :D
Ответил в личку.

osaul
Сообщения: 124
Зарегистрирован: Чт май 27, 2010 15:23
Откуда: Москва
Благодарил (а): 5 раз
Поблагодарили: 2 раза

Re: Канонерка Вильям

#9 Сообщение osaul » Пт сен 11, 2015 18:25

С уважением
Олег

Аватара пользователя
Валентин Озеров
Сообщения: 1856
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз
Поблагодарили: 160 раз
Контактная информация:

Re: Канонерка Вильям

#10 Сообщение Валентин Озеров » Сб сен 12, 2015 8:02

Спасибо, но даже не знаю как это могло бы мне пригодиться :roll:

Аватара пользователя
Juri
родоначальник
родоначальник
Сообщения: 1087
Зарегистрирован: Сб фев 12, 2005 22:57
Откуда: Таллин
Благодарил (а): 17 раз
Поблагодарили: 56 раз

Re: Канонерка Вильям

#11 Сообщение Juri » Сб сен 12, 2015 10:47

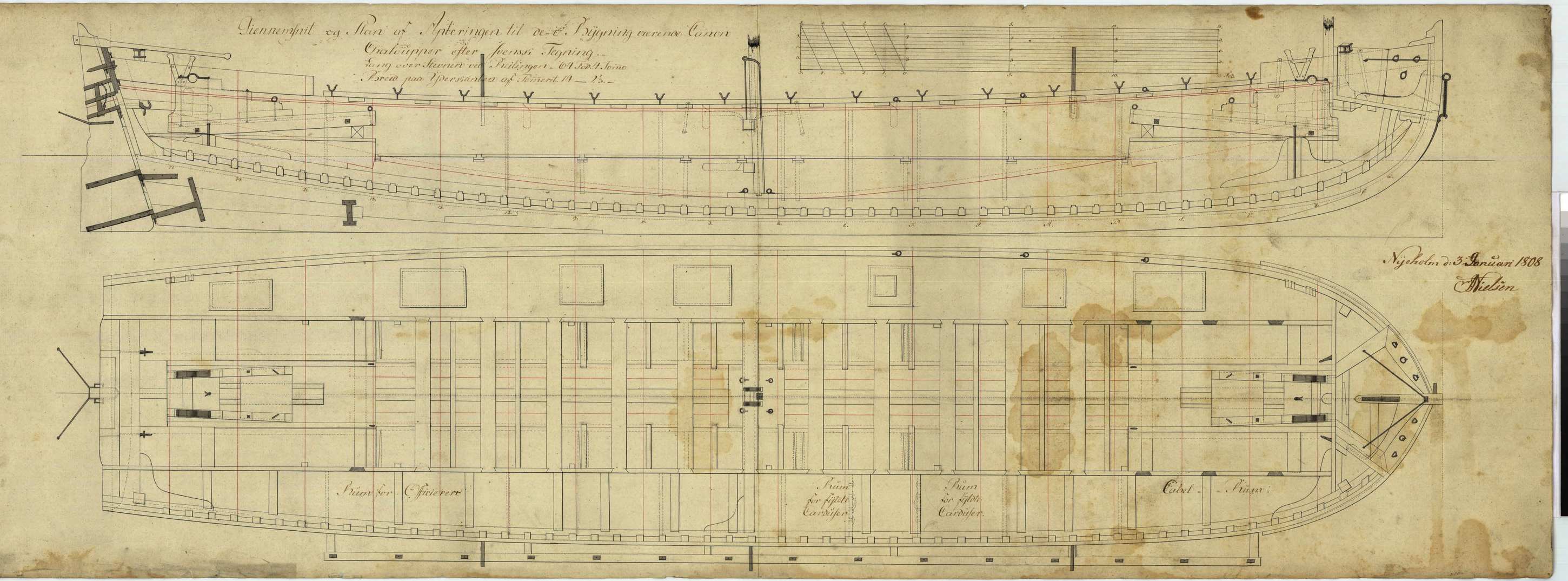

Побродите по датскому архиву! Там подобных посудин * ну просто завались*, да и теория в придачу.

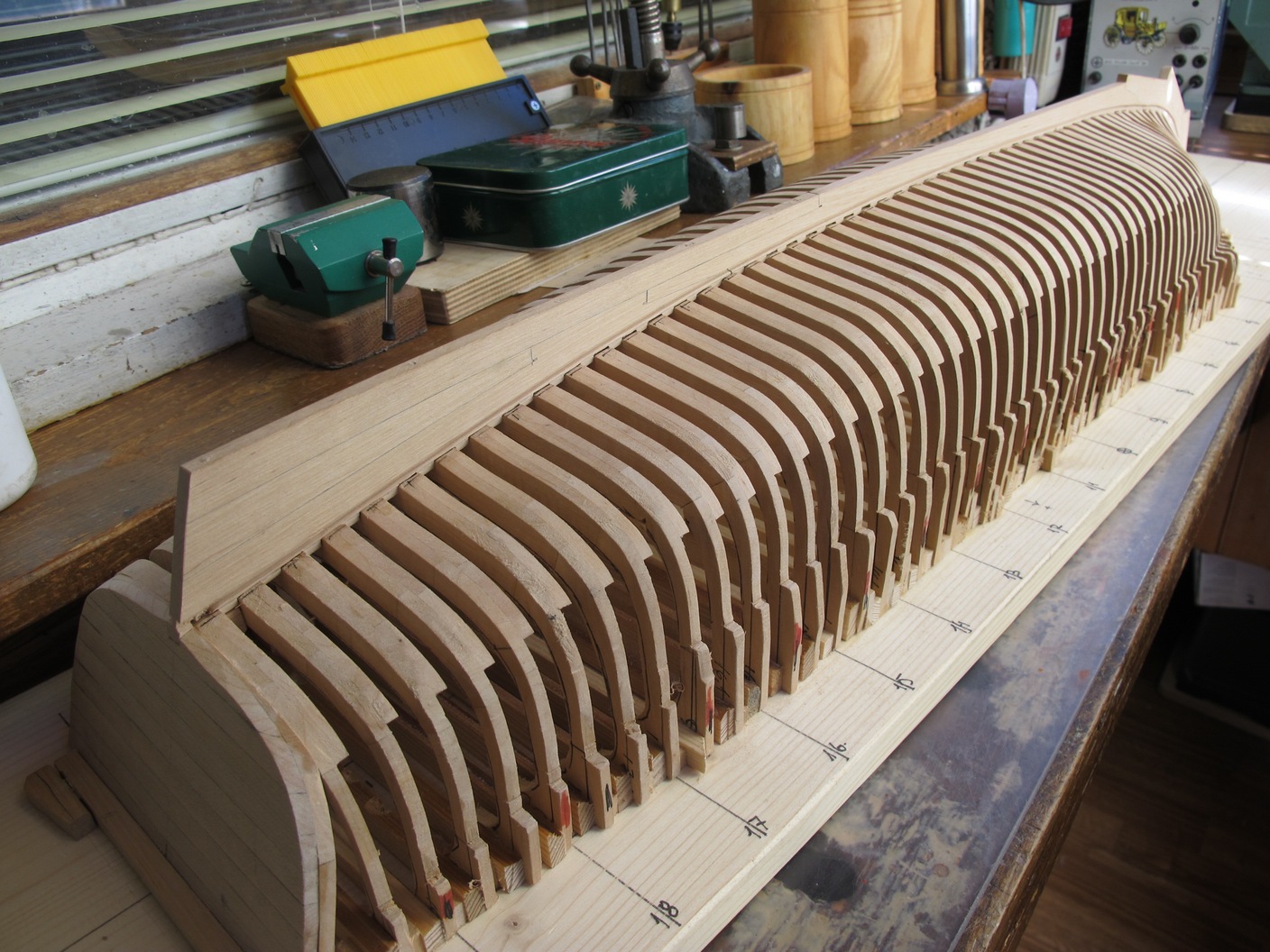

Сам начал строить такую
Вложения
Juri

Аватара пользователя
Валентин Озеров
Сообщения: 1856
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз
Поблагодарили: 160 раз
Контактная информация:

Re: Канонерка Вильям

#12 Сообщение Валентин Озеров » Сб сен 12, 2015 15:34

Juri писал(а):Побродите по датскому архиву! Там подобных посудин * ну просто завались*, да и теория в придачу.
Спасибо! Когда буду подыскивать следующую модель, "поброжу" :)

Аватара пользователя
Валентин Озеров
Сообщения: 1856
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз
Поблагодарили: 160 раз
Контактная информация:

Re: Канонерка Вильям

#13 Сообщение Валентин Озеров » Вс сен 13, 2015 9:55

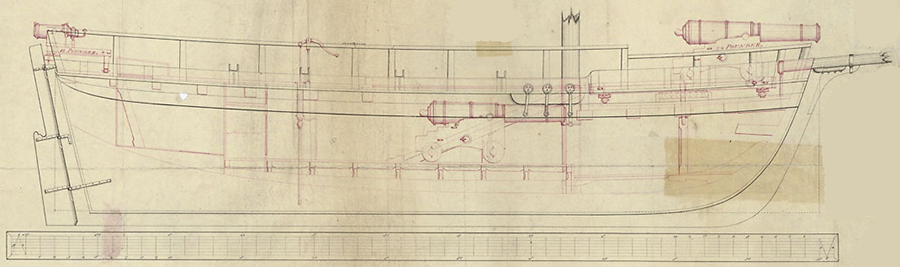

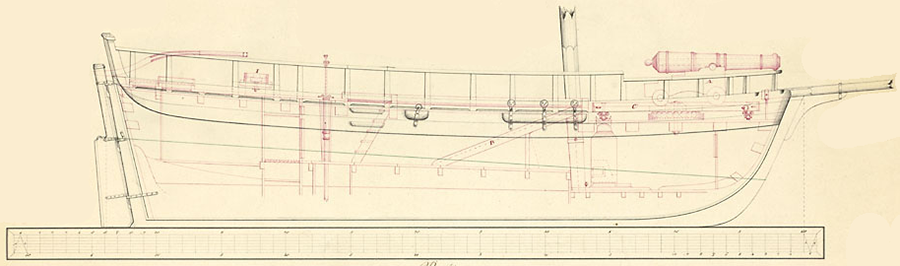

Анализ чертежей показал что они довольно скудны и они не определяют форму корпуса. Проекция "Корпус" отсутствует, зато даны две проекции "Широта" и "Бок", причем последние отличаются друг от друга весьма значительно. Хотя бы приглядитесь к углу наклона мачты, устройству фальшкиля или княвдигеду.

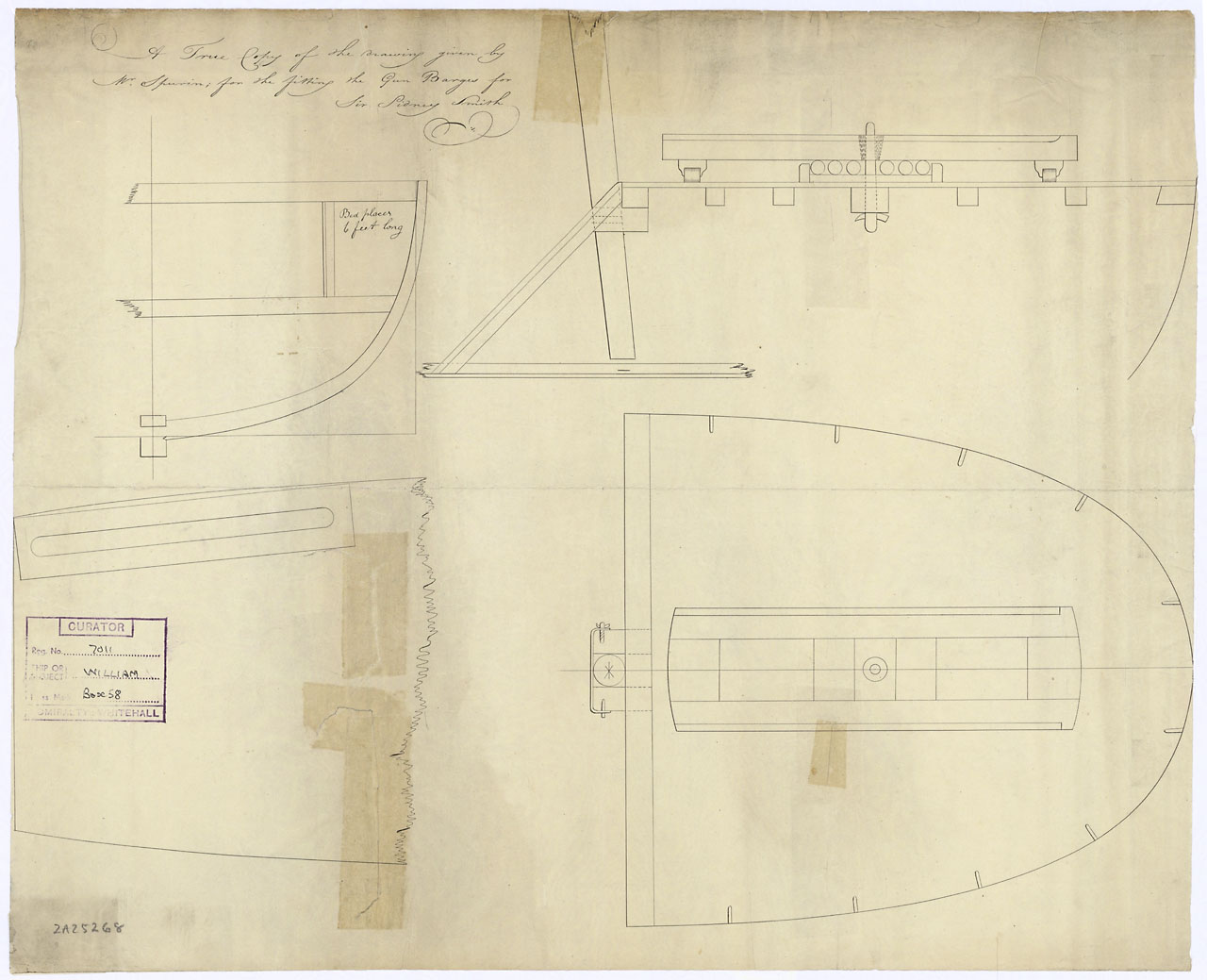

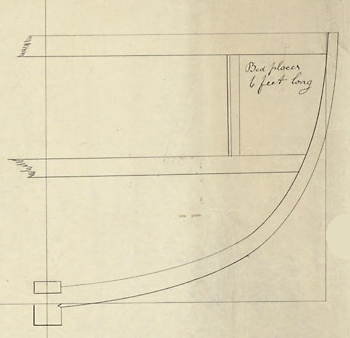

Далее показан неизвестный разрез, демонстрирующий спальные места.

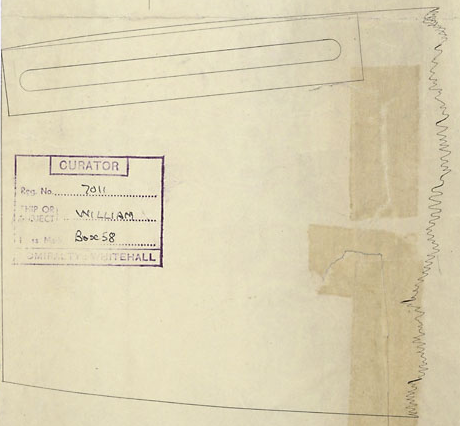

Ну и самое загадочное место на корме.

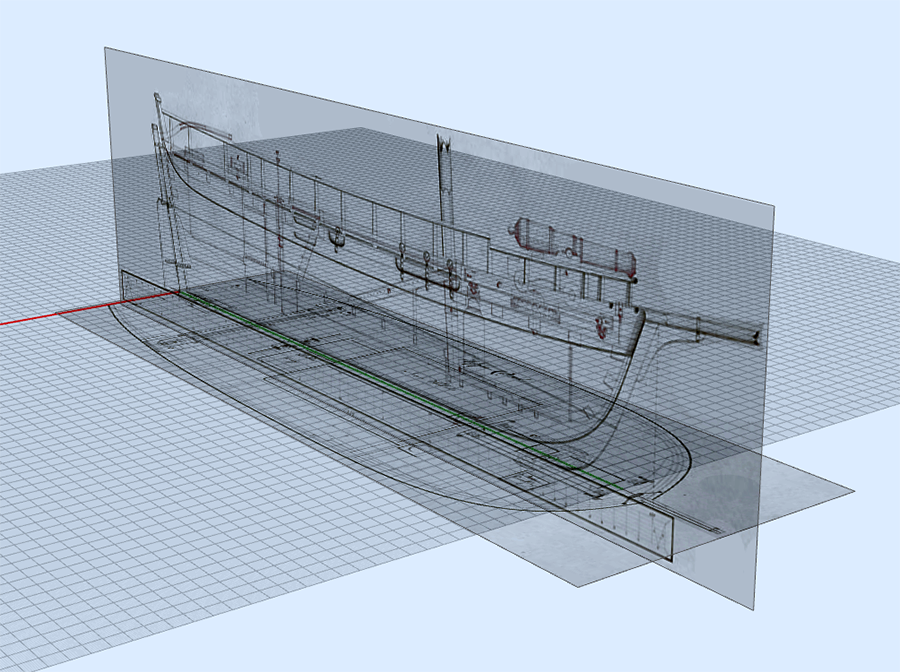

Создал в Rhinoceros проект, взяв за основу английские футы. Подготовил и экспортировал чертежи.
Разбираемся со шпангоутами. До большого люка с кормы мы наблюдаем шесть шпангоутов, с носа, исключая поворотные, - четыре. Мидельшпангоут находится где-то в районе люка. Всего 13 шпангоутов. Измеренное расстояние между крайними не поворотными шпангоутами на различный видах принимало размер от 42,8 до 44 футов.

Давайте считать. 44 поделить на 12 будет 3,(6). Принимаем ширину шпаций везде одинаковой и равной 3 и 2/3 фута. Такие расчеты необходимы для привязки бимсов и люков.

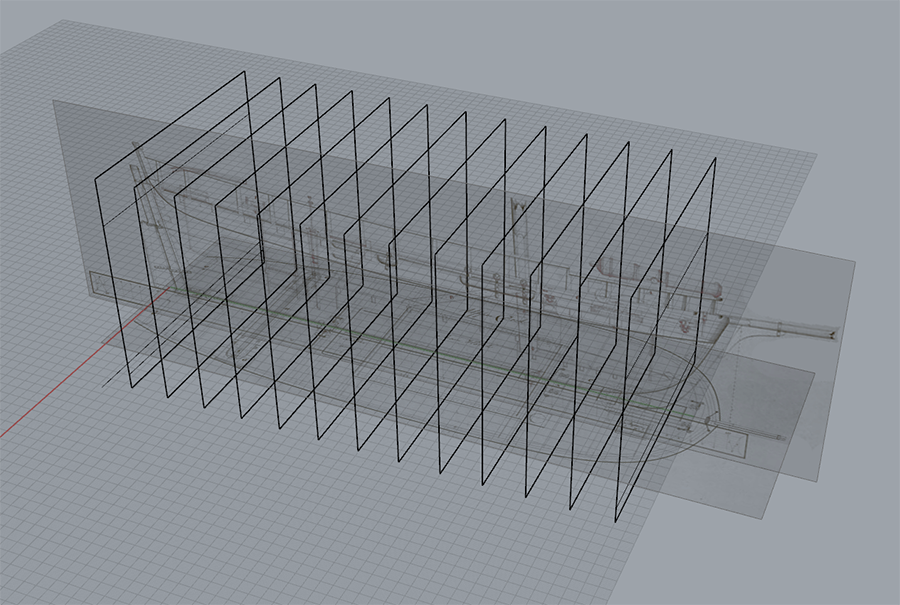

Рисуем плоскости шпангоутов.

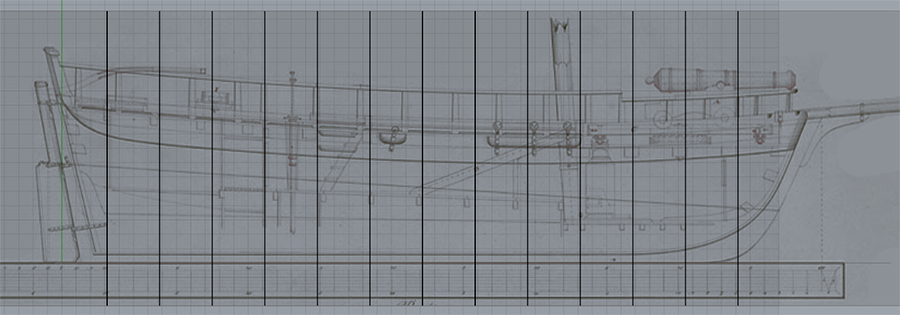

На проекции "Бок" расхождения значительны, но и изначально расположение шпангоутов там не поддавалось никакой логике.

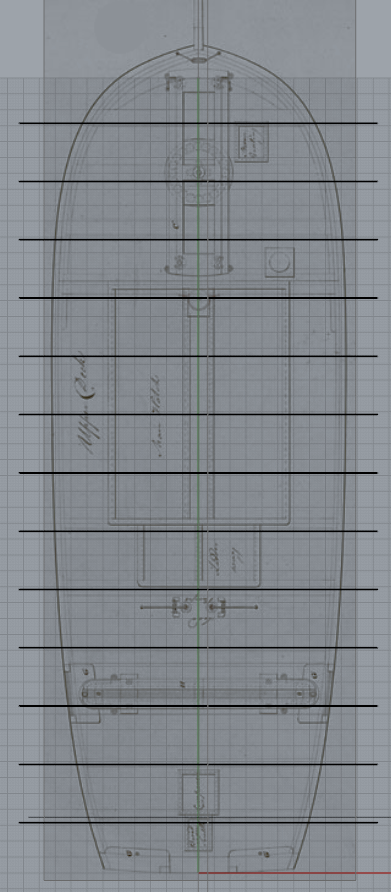

На проекции "Широта" все значительно лучше.

Аватара пользователя
Михаил Смирнов
Сообщения: 3272
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раза
Поблагодарили: 212 раз

Re: Канонерка Вильям

#14 Сообщение Михаил Смирнов » Вс сен 13, 2015 11:02

Прежде чем засовывать чертежи в Рино, надо определится что вы хотите сделать за модель. Если адмиралтейку, то надо ещё пособирать информацию по конструкции корпуса, подозреваю что конструкция как у бота. Если строить обшитый корпус, то информации достаточно можно строить теоретический чертёж.
С начало голова, затем руки.

Аватара пользователя
Олег Серегин
Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 324 раза
Поблагодарили: 212 раз

Re: Канонерка Вильям

#15 Сообщение Олег Серегин » Вс сен 13, 2015 13:04

kuliba писал(а):Такие расчеты необходимы для привязки бимсов и люков.
А кто сказал, что положение бимсов привязано к положению шпангоутов?
