Сообщение Александр Михеев » Пт фев 11, 2011 13:29

Не особенно хотел открывать тему про канонерскую лодку "Кореец", ибо качество на уровне продаваемого тут же "Летучего Голландца"
Да и к scratchbuild`ингу как то не особенно относится - это переделка бумажной модели "Корейца" от издательства "Бумажное моделирование" из 200-го в 100-й масштаб. Но ведь и не из деревянного набора...
Но, так как "Кореец" вооружён баркентиной, то, кажись, имеет право появится на данном сайте :wink:

Перенос из темы "Галеон"
DenAst писал(а):
skal писал(а):часто встречающаяся конструкция.

а пример можно? я раньше не замечал


Но для начала решим вопросы с битенгами, стоящими под 45 градусов к рисунку палубы:

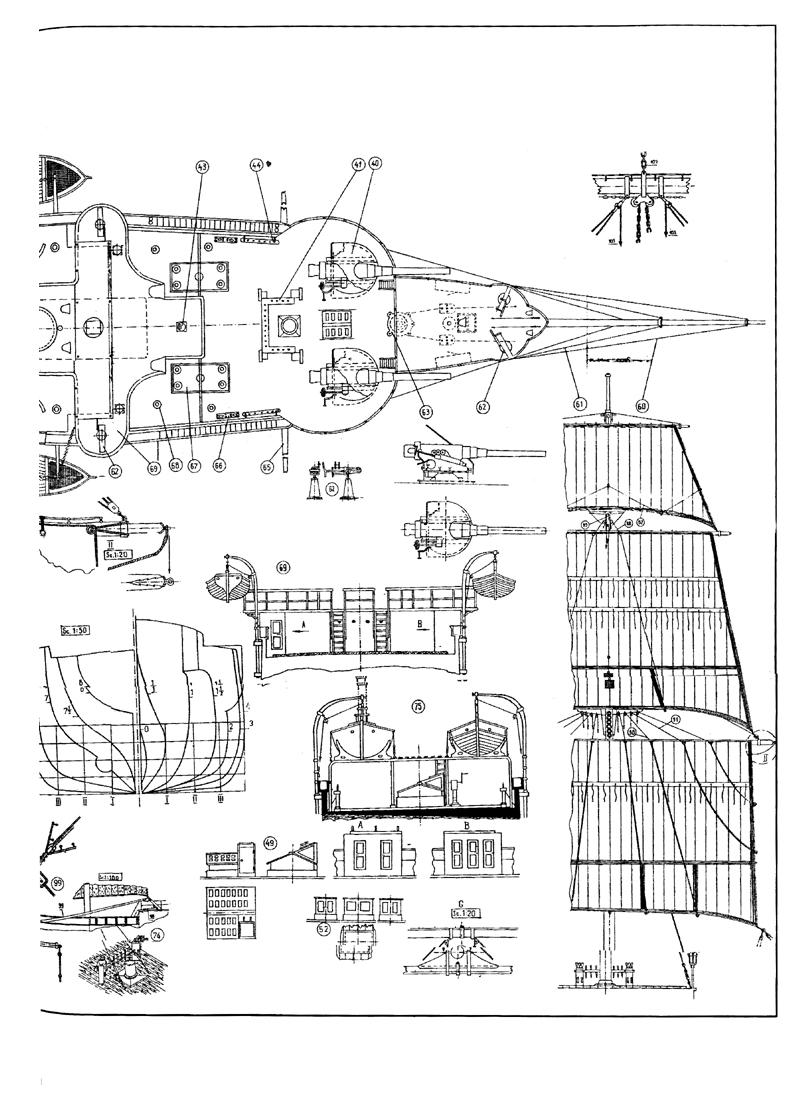

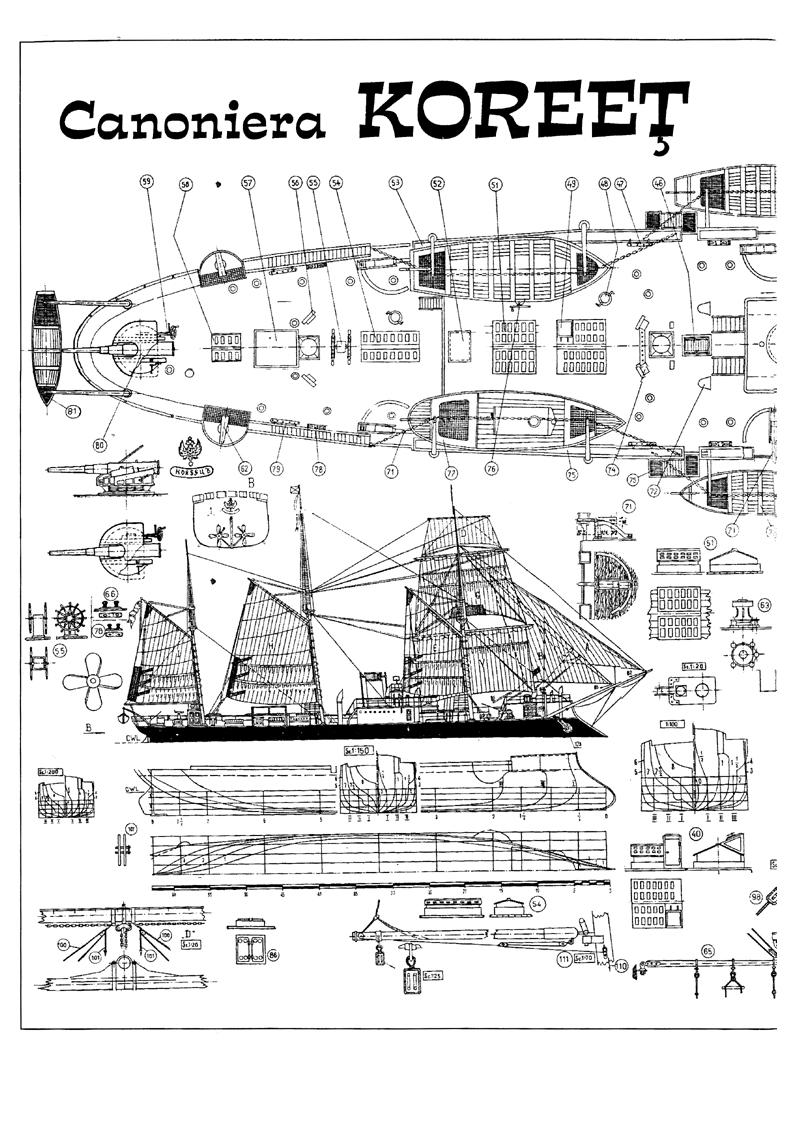

Смотрим чертежи:
Изображение Изображение

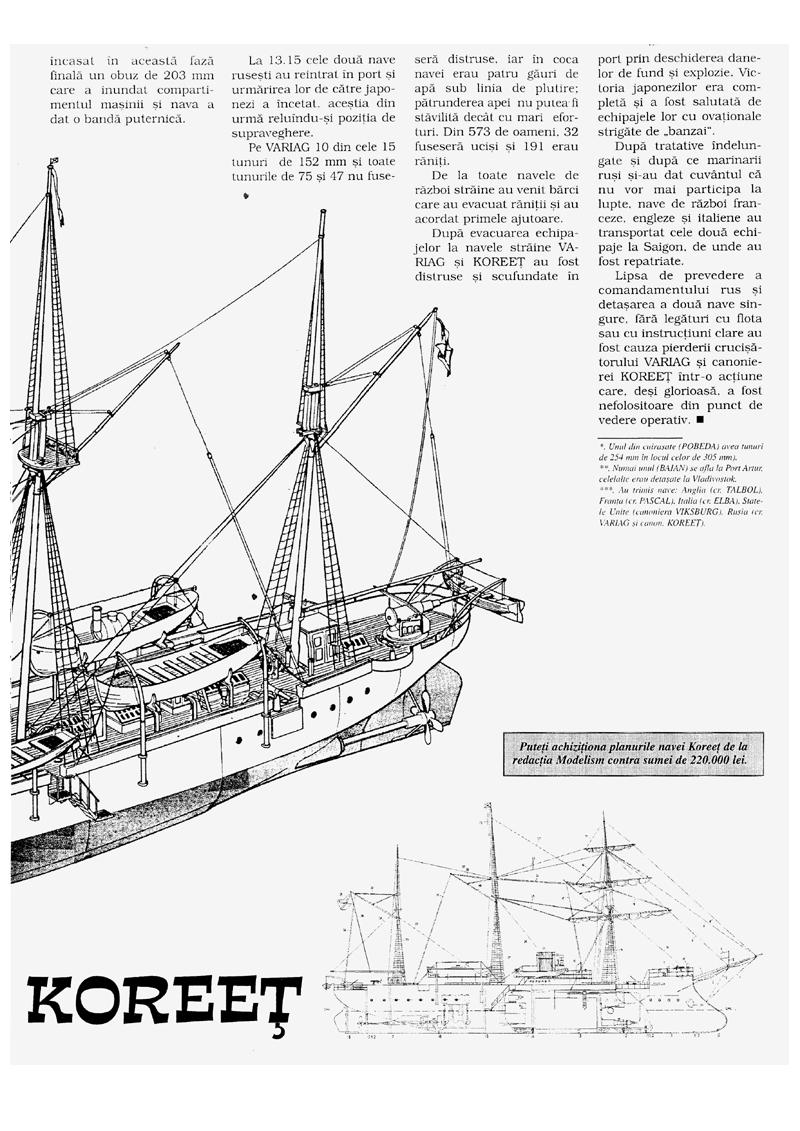

Смотрим работу SerGay (если не ошибся в написании ника). Если правильно помню, Сергей живёт в Киеве:
Изображение Изображение

Ну и фото на настоящий момент:

Оговорюсь сразу - я ещё очень начинающий и многое просто не умею делать правильно, но стараюсь учится.
На бумажных форумах я в конкретике расписывал, что и как делаю, правда, критических замечаний маловато было... Может, уровень знаний у нас там у всех не высок :?:

Если эта тема вызовет интерес, могу навываливать ещё кучу картинок процесса :oops:
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение DenAst » Пт фев 11, 2011 13:46

хм, ну раз кореец, то возможно это крепление уместно в более поздний период чем для галеона...
Кто точно знает просветите пожалуйста, я чес слово в замешательстве
Аватара пользователя
DenAst

Сообщения: 1250
Зарегистрирован: Пн янв 19, 2009 21:18
Откуда: РФ, г. Пенза
Благодарил (а): 30 раз.
Поблагодарили: 25 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение xxxxxxxxx » Пт фев 11, 2011 16:04

А как насчет поискать чертежи/хорошие/?И на Арморе они были, и на Фарпосте, и в мире книг....Книжка есть отдельная по Корейцу...Что вы, право слово, берете "картонку" за исходную информацию?Да и много было выкладок по постройке на разных форумах:на Цусиме,Мире моделей,Балансере....
И,кстати,почему они не могут быть повернуты? :?
xxxxxxxxx

Сообщения: 4016
Зарегистрирован: Пт авг 25, 2006 13:32
Благодарил (а): 0 раз.
Поблагодарили: 19 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение Александр Михеев » Сб фев 12, 2011 14:27

Boris2005 писал(а):А как насчет поискать чертежи/хорошие/?И на Арморе они были, и на Фарпосте, и в мире книг....Книжка есть отдельная по Корейцу...Да и много было выкладок по постройке на разных форумах:на Цусиме,Мире моделей,Балансере....


Хороших чертежей ни на Арморе, ни на Фарпосте нет!
Специально весь день вчера ещё раз искал их там, вручную перелистывая темы.

Книгу не купить - в продаже нет, даже по завышенной цене старого объявления (1200 рублей) - нет в наличии.

На Цусиме обсуждали некоторые моменты, приведённые там чертежи - далеко не полный судомодельный комплект, да и просто их там раз-два и обчёлся... Из Судостроения.
МАХХХ и Мазур там, кстати, собирали пластиковую модель.

Гармашев писал на ScaleModels:
"Чертежей КОРЕЙЦА более точных чем общеизвестные из "Моделиста" пока просто нет , а эти рисовались в первую очередь по обмерам-осмотрам модели хранящейся в ЦВММ и потому весьма не полноценны."

Там же МАХХХ показал лишь переделку форштевня, трубы и настила бака. Опять же пластик.
Bocman стоил там по чертежам из М-К. В 1:350.

На Мире моделей "Кореец" не обнаружен.
Хотя Добренко его на Балансере показывал...

Балансер.
Тема: "Вопрос по канлодке Кореец"
DD пишет:
varyag> Я посмотрел свою книгу, фотки плохого качества и нет того что надо.

Это наверно книга Катаева?Я тоже возлагал на нее большие надежды,но получил -сильно разочаровался.В ней бессовестно выдаются фотки"АДМ.КОРНИЛОВА"(как мне кажется) за "корейские".Собственно "корейских" мало и они отвратительного качества.Так я толковых "палубных" и не нашел...жаль...

Medovnik>> А всё-таки, какая литература

Temnikov> Да ни какой.
В.И.Катаев!!!+ Судостроение конца 80ых

В этой же теме указывались модели В.Темникова, из ЦВММ, и Добренко показал две фотки.

Boris2005 писал(а):Что вы, право слово, берете "картонку" за исходную информацию?

А почему бы и не взять отрисованый в 3-D редакторе корпус за основу?
Ошибки там, для сходимости, убраны, а в "чертеже" с книги искажения неизбежны!
Таблицы плазовых ординат там же никто не предоставит! :wink:

В общем , собранный из картона корпус был покрыт двумя слоями стеклоткани, прошпаклёван, отшлифован, прогрунтован и покрашен:
Изображение Изображение
Изображение Изображение
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение xxxxxxxxx » Сб фев 12, 2011 19:44

Уж так-таки и ничегошеньки...





Увидел здесь тоже развернутые битенги....Проблемы в этом опять не увидел.
xxxxxxxxx

Сообщения: 4016
Зарегистрирован: Пт авг 25, 2006 13:32
Благодарил (а): 0 раз.
Поблагодарили: 19 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение Александр Михеев » Сб фев 12, 2011 21:42

Boris2005 писал(а):Уж так-таки и ничегошеньки....

Да это у меня есть :wink: Просто не упоминал, так как там ничего нового.
Но всё равно спасибо за помощь!
Кстати, частично эти чертежи повторяют чертежи из М-К. Интересно, кто у кого заимствовал :D

Boris2005 писал(а):Увидел здесь тоже развернутые битенги....Проблемы в этом опять не увидел.

Наконец до меня дошло!
Проблемы в повёрнутом битенге увидел как раз не я! Я-то как раз их и сделал, как показал в первом сообщении :D
Это ж коллега DenAst спрашивал соответствие реальности!
И в бумажной модели они так же соответствовали чертежам. Там не столь косяки, сколько упрощения.
Но один я заметил слишком поздно - когда настелил наборную палубу:
Изображение Изображение Изображение
Изображение Изображение Изображение
Некоторые палубные иллюминаторы в корме на чертеже не симметричны, а в модели симметрия, что является ошибкой. Как раз чертёж из Судостроения это хорошо показывает.
Изображение Изображение Изображение
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение Александр Михеев » Сб фев 12, 2011 22:10

Орудия главного калибра:
Изображение Изображение

107 мм орудия.
Тут я позволил себе отойти от "чертежа" М-К и по образу и подобию аналогичных пушек с "Адмирала Корнилова" сделал свои станки:
Изображение Изображение Изображение

Многостволки:
Изображение Изображение Изображение

Надстройки:
Изображение Изображение Изображение
Изображение Изображение Изображение

Палуба бака и леера:
Изображение Изображение Изображение
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение Александр Михеев » Вс фев 13, 2011 22:12

Шлюпки и катер:
Изображение Изображение Изображение Изображение
Изображение Изображение Изображение Изображение
Изображение Изображение
Немного фэнтези, но, вроде около дела.

Вёсла для шлюпок:
Изображение Изображение

Всякая всячина:
Изображение Изображение Изображение Изображение
Изображение Изображение Изображение
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение const314 » Пн фев 14, 2011 2:02

В книге Катаева, такие же чертежи как и в М-К, и правда - других чертежей в принципе нет, все они просто перепечатка друг друга.
const314

Сообщения: 50
Зарегистрирован: Ср фев 25, 2009 19:24
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Кривые битенги или модель "Корейца"

Сообщение Александр Михеев » Пн фев 14, 2011 23:20

const314 писал(а):В книге Катаева, такие же чертежи как и в М-К, и правда - других чертежей в принципе нет, все они просто перепечатка друг друга.

Ну, значит, не успев купить за 1200 рублей эту книгу, я сэкономил.

Судя по просмотрам, "кривые битенги" всё ещё интересны :D

Рангоут из сосны (оконный штапик):
Изображение Изображение Изображение Изображение

Впервые увидел такие "ванты" на "Корейце" - всё согласно чертежу:
Изображение Изображение

Первоначально показывал талрепы кусочком изоляции с провода (фотки выше), капелкой ПВА (на салингах) и кусочек изоляции на спаянной проволоке (талрепы стень-вант):
Изображение Изображение

В попытке приблизится к "идеальному талрепу" что только не пробовал:
Всё осложнялось тем, что паяльником я, в лучшем случае, мог два куска провода спаять, с жуткими соплями :oops:

Наконец, что-то стало получаться:
Изображение Изображение
Корпуса талрепов (трубка) вытачивал из зубочисток на джетовском токарнике тупыми резцами, вставлял внутрь двойную проволоку 0.2, с обоих концов делал то рога, то рог и кольцо (в зависимости от места установки. Кстати, те талрепы, что не держат ванты, одним концом паялись к уже установленным рымам на палубе (борту - на бушприте). Тем не менее, уже так приловчился, что соединения оставались подвижными. (это к тому, что надо пробовать, чтоб получалось :wink: )
Изображение Изображение
Это первые эксперименты, потом стало лучше.

Наконец, весь стоячий такелаж установлен:
Изображение Изображение
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: модель "Корейца"

Сообщение Александр Михеев » Вт фев 15, 2011 20:23

Шлюпочные выстрелы в процессе и на месте:
Изображение Изображение

Самодельные блоки. Самые маленькие получились 2-2.5 мм, самые крупные (возможно, останутся без дела) - 4 мм:

Бизань-гик и гафель:
Изображение Изображение Изображение
Изображение Изображение

Гафель грот-мачты:
Изображение Изображение

Гафель фок-мачты:

фор-брам- и марса-реи:
Изображение Изображение Изображение
Изображение Изображение

Фока-рей:
Изображение Изображение Изображение Изображение

Бардак на кофель-нагельных планках :
Изображение Изображение Изображение
Кстати, вокруг фок-мачты битенги стоят не под углом, а прямо.
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

Re: модель "Корейца"

Сообщение Bon4 » Вт фев 15, 2011 20:53

BoatsMANok писал(а):Кстати, вокруг фок-мачты битенги стоят не под углом, а прямо.

ИМХО Это зависит от проводки концов, приходящих на шкив-гаты стоек битенгов.
Bon4 = Бонч
Аватара пользователя
Bon4

Сообщения: 666
Зарегистрирован: Ср май 05, 2010 13:48
Откуда: Москва
Благодарил (а): 29 раз.
Поблагодарили: 20 раз.

Re: модель "Корейца"

Сообщение const314 » Вт фев 15, 2011 23:57

фалы идущие на шкивы надо еще и тянуть, и не одному человеку, а нескольким - т.е. необходимо место для размещения этих людей в линию. И получается что как раз для этого и стоят шкивы под углом, т.к. если бы они стояли прямо - то там даже одному человеку тянуть фал некуда - световой люк мешает. Для фок мачты - места достаточно рядом, моржно и вдоль тянуть.
const314

Сообщения: 50
Зарегистрирован: Ср фев 25, 2009 19:24
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: модель "Корейца"

Сообщение Roman Roganov » Ср фев 16, 2011 11:05

Видел эту работу на онлипейпере. Совсем неплохо для бумаги, только настил бы поуже.....
Законченные проекты: галеон San Martin от OcCre с витриной - обзор, буксир Sanson - галерея, обзор, ч.1, обзор, ч.2, H.M.A.V. "Bounty" - коллективное творчество. Моя работа: корпус, рангоут, шлюпки, вооружение; стоячий такелаж – Андрей Праслов, Самара (korbut78), бегучий такелаж и паруса – Роман Гордеев, Самара (RomGor) - финальная фотосессия
На стапеле: эскадренный броненосец "Сисой Великий" (по состоянию на март 1897 г.)
Аватара пользователя
Roman Roganov
родоначальник
родоначальник

Сообщения: 4602
Зарегистрирован: Вт июн 03, 2008 11:11
Откуда: Россия, Пенза
Благодарил (а): 53 раз.
Поблагодарили: 181 раз.

Re: модель "Корейца"

Сообщение Александр Михеев » Ср фев 16, 2011 17:19

Roman Roganov писал(а):Совсем неплохо для бумаги, только настил бы поуже.....

Для бумаги -да... Только сколько её, той бумаги осталось по массе :D
Да и наборный настил у меня первый :oops: , оттого и широковат (до 2 мм доска).

Ну и общий вид на сегодня:

Вот первая пайка винта из латуни в жизни :D
Изображение Изображение
Изображение Изображение

Просто примерил на модель.
Изображение Изображение Изображение
Возникла мысль всё-таки купить газовую горелку.
Тоже с ней ни разу не работал, может попробовать?
Аватара пользователя
Александр Михеев

Сообщения: 1372
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 753 раз.
Поблагодарили: 112 раз.

След.
