HMS Victory 1:50 сборка

[Fortres]

Вся беда в том, что иногда мы стремимся к максимальной деталировке там, где она, в принципе, не нужна...При этом, иногда, страдает общая конструктивная достоверность модели
Я делал на модели шхуны 1:115 клотики как раз 2-3 мм диаметром и ИМИТИРОВАЛ шкивы флаг-фалов: сверлил по паре отверстий диаметром 0,3 мм для прохода нити, имитирующей фал...А наличие шкива только подразумевалось...
Полагаю, что в масштабе 1:50 можно было даже желобок между отверстиями (в который лег бы фал, как на шкив) прорезать
Но это мое ИМХО...
Вцелом, модель офигенная...а с учетом моей персональной слабости к старушке Вики - я в восторге !!!

[Nicolas]

Уважаемый Константин спасибо.Озвучили мои мысли.Пытаюсь понять-когда модель можно считать готовой.Постройку модели осуществлял как будто из набора.Все детали на модели,Вроде работа завершена,а остановиться не могу,Постоянно добавляю что-то новое-не запланированное ранее.О переделке отдельных элементов -вообще молчу.От этого процесса получаю огромное удовольствие.Тем более несложно сделать то,что делал ранее но чуть-чуть лучше.Сейчас делаю заново рундуки сигнальных флагов,хотя старые тоже были нормальными.В общем модель меня не отпускает.Умные дяди говорят,что круг интересов человека меняется каждые 7 лет.Я прошел 2 цикла,и должен охладеть, но...Поэтому с нетерпением жду Ваших замечаний и и указаний на допущенные ошибки.Исправлять собственные ошибки очень интересно.Но когда-то нужно остановиться.Когда?

[Игорь Тараканов]

Уважаемый Николай, разрешите и мне подключиться к пожеланиям Кости и поддержать вас!

[Fortres]

....Но когда-то нужно остановиться.Когда?

Помните эту древнюю сказку про двух медвежат, которые делили поровну головку сыра, откусывая лишки, пока все не слопали...
"Доведение до ума", "полирование полировки"....это просто нежелание распрощаться со своим детищем
И надо найти в себе мужество - твердо сказать себе - все ! Я модель закончил...и поставить жирную точку ( в смысле - модель в "аквариум")...
Это тяжело (сам знаю)...Придумайте новое занятие...Вон же начали модель ГАЗа - переключитесь полностью

[Nicolas]

Уважаемые Игорь и Константин СПАСИБО ОГРОМНОЕ.

[Игорь Тараканов]

А я наоборот, скажу так: раз достаём из-под колпака и что-то вносим, это хорошо и правильно. Если такие действия не вызывают раздражение и дискомфорт, а, напротив, приятны, это очень хорошо. В любом творческом процессе, будь то создание модели, ремонт кухни или воспитание ребёнка, в принципе нет некоего финала по определению. Ведь натура человеческая известна своим стремлением к росту, красоте, идеалам и тд., и то, что было незначительным когда-то, уже не устраивает сегодня, но махнуть на своё дитятко руку - да кто же так поступит. А подобные модели, как "Вика", где десятки тысяч поводов кое-что изменить согласно росту моделиста, которые не "модели выходного дня", а полноценная часть жизни, они как раз наши дитяти, они сами не отпускают! Только потеря интереса, уход к новому творческому этапу, может остановить подобное стремление к совершенству, когда это совершенство легче начать делать с нуля. Так что всё в порядке.

[Nicolas]

Уважаемый Игорь, спасибо. Каждое утро, подхожу к модели и пишу план что нужно сделать (сейчас планирую- сегодня на сегодня). И только потом к любимой супруге получить дневное задание- которое корректирую не в ущерб модели. Дискомфорт чувствую только тогда, когда не могу заниматься судомоделизмом. Очень боюсь потерять чувство ответственности, которое испытываю, выкладывая свою работу на сайте. Судомоделизм действительно стал для меня полноценной частью жизни и пока новый проект в силу обстоятельств мне не светит, буду продолжать исправлять ошибки, ГАЗ-13 - это два кусочка алюминия в день и уровень значительно ниже, чем при постройке парусника, пока НЕ цепляет. Наверное судомоделизм- это мое, хотя я и чувствую себя среди ВАС, уважаемые коллеги, первоклашкой.
Простите за фото моей железяки, она не в тему.

[Nicolas]

Этап № 97 сборки.

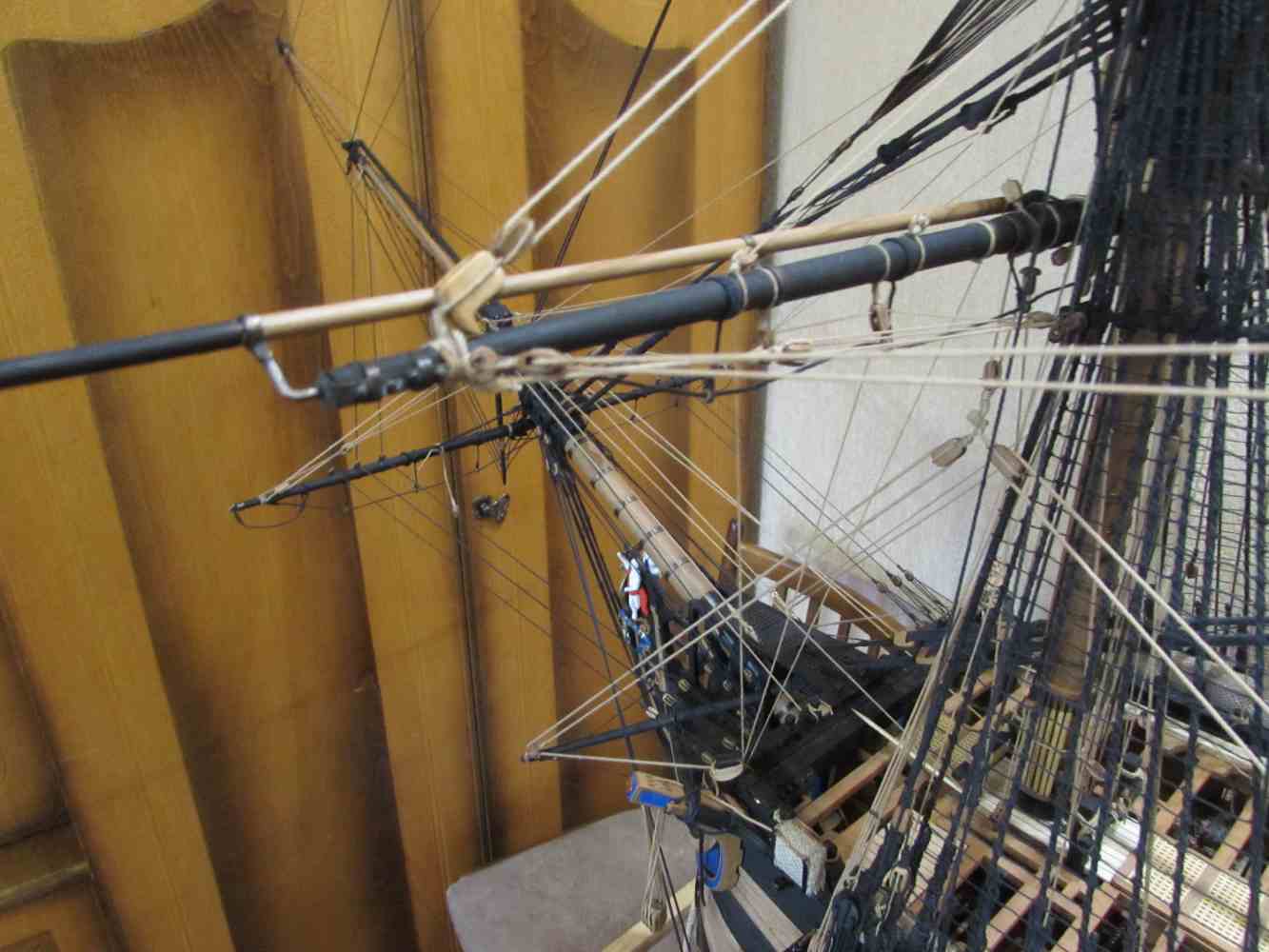

На данном этапе я устанавливал фонарь на гота-марс, тали грота-штага (Шаг 90,91), боканцы с такелажем (Шаг 92), бакштаги боканцев (Шаг 93).Фока-рей с лиселями и такелажем (Шаг 94), и гарделем (Шаг 95).
Начал установку бегучего такелажа. Подлезть к основанию мачты очень сложно и это при большом масштабе. Пытался использовать 30 см пинцет. Не получилось. Засовываю свою клешню с 5 см пинцетом, отжимая установленные канатики. Клеем не фиксирую и концы не отрезаю. Потом как-нибудь разберусь в этом хаосе.
На этапе № 98 будут установлены Борг и тросовый бейфут (Шаг 95), топенанты (Шаг 96), брасы (Шаг 97) фока-рей. Топенанты (Шаг 98), брасы (Шаг 99) блинда-рей. А также рей-тали (Шаг 100), гитовы, шкоты, галсы (Шаг 101), гордени (Шаг 102), булини (Шаг 103) фока-рей.
Спецификация элементов такелажа Шаг 95,96,97,98,99,100,101,102,103.

95 Подвеска реев-4 Фока-рей 944-946
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм с гаком 2 шт
2 Блок двухшкивный 7 мм 2 шт
3 Рым 2 шт
4 Коуш 2 мм 5 шт
5 Утка 10 мм 2 шт

96 Топенанты-1 Фока-рей 947
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт
2 Коуш 1 мм 2 шт

97 Брасы-1 Фока-рей 948
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт

98 Топенанты-2 Блинда-рей 948
№ пп Наименование Кол-во
1 Гак 2 шт
2 Коуш 2 мм 4 шт
99 Брасы-2 Блинда-рей 950
№ пп Наименование Кол-во
1 Коуш 2 мм 4 шт

100 Рей-тали-1 Фока-рей 951
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт
2 Блок двухшкивный 7 мм 2 шт
3 Блок одношкивный 5 мм 4 шт
4 Коуш 2 мм 2 шт
5 Гак 2 шт

101 Гитовы-1.Шкоты-1.Галсы-1. Фока-рей 952
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм гитов 2 шт
2 Блок двухшкивный 10 мм 4 шт
3 Рым 4 шт

102 Гордени-1 Фока-рей 953

103 Булини-1 Фока-рей 954
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт

Следующий отчет постараюсь не задерживать.

[Nicolas]

Этап № 98 сборки

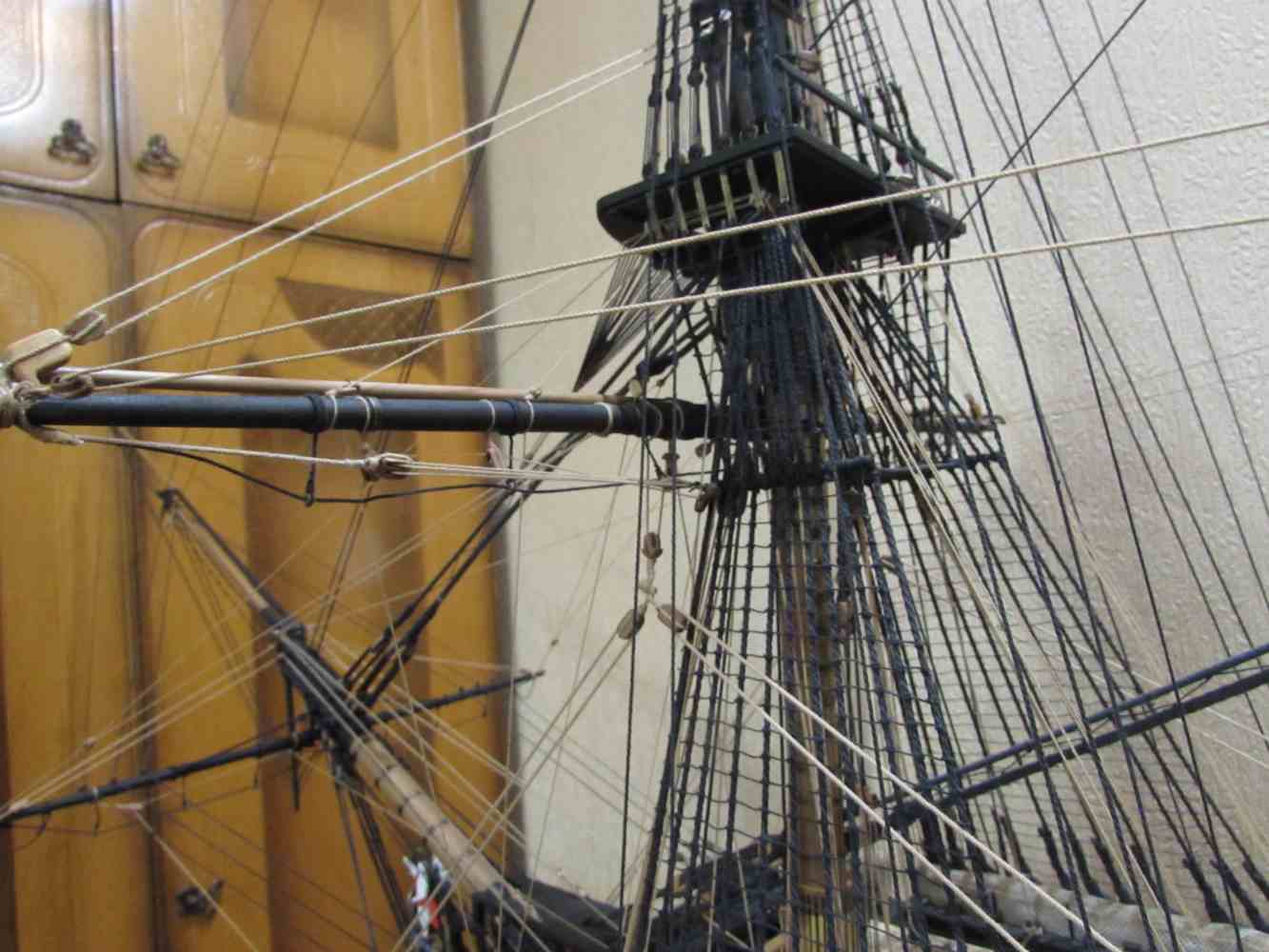

На данном этапе будут установлены Борг и тросовый бейфут (Шаг 95), топенанты (Шаг 96), брасы (Шаг 97) фока-рей. Топенанты (Шаг 98), брасы (Шаг 99) блинда-рей. А также рей-тали (Шаг 100), гитовы, шкоты, галсы (Шаг 101), гордени (Шаг 102), булини (Шаг 103) фока-рей.
От установки бегучего такелажа получил огромное удовольствие. Это как игра –типа бродилки. Нужно найти правильный путь и проложить по нему канатик. Правда со снастями управления парусом проблема. Откуда начинать-ведь паруса нет. Поэтому вязал к рею. Насколько это правильно?
На этапе 99 сборки будут установлены гитовы блинда-рей (Шаг 104). А также грота-рей с лиселями и такелажем (Шаг 105),гарделем (Шаг 1060.боргом (Шаг 107),тросовым бейфутом (Шаг 108),топенантами (Шаг 109).брасами (Шаг 110) и рей-талями (Шаг 111).
Спецификация такелажа Шаг 104,105,106,107,108,109,110,111.

104 Гитовы-2 Блинда-рей 955
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм гитов 2 шт

105 Такелаж-рангоута-20 Грота-рей 958
№ пп Наименование Кол-во
1 Блок одношкивный 10 мм с плечом 2 шт
2 Блок двухшкивный 7 мм 2 шт
3 Блок одношкивный 5 мм 8 шт
4 Коуш 2 мм 4 шт
5 Коуши пертов 6 шт
6 Блок одношкивный 7 мм 6 шт
7 Блок одношкивный 10 мм 2 шт
8 Блок одношкивный 7 мм гитов 2 шт
9 Коуш 1 мм 2 шт

106 Подвеска реев-5 Грота-рей.Гардели 959
№ пп Наименование Кол-во
1 Блок двухшкивный 15 мм 2 шт

107 Подвеска реев-6 Грота-рей.Борг 960
№ пп Наименование Кол-во
1 Коуш 2 мм 2 шт



108 Подвеска реев-7 Грота-рей.Бейфут 961
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм с гаком 2 шт
2 Блок двухшкивный 7 мм 2 шт
3 Утка 10 мм 2 шт
4 Коуш 2 мм 2 шт
5 Рым 2 шт

109 Топенанты-3 Грота-рей 962
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт
2 Коуш 2 мм 2 шт
3 Коуш 1 мм 2 шт

110 Брасы-3 Грота-рей 963
№ пп Наименование Кол-во
1 Рым 2 шт
2 Коуш 2 мм 4 шт
3 Утка 2 шт

111 Рей-тали-2 Грота-рей 964
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт
2 Блок двухшкивный 7 мм 2 шт
3 Блок одношкивный 5 мм 4 шт
4 Коуш 2 мм 2 шт
5 Гак 2 шт

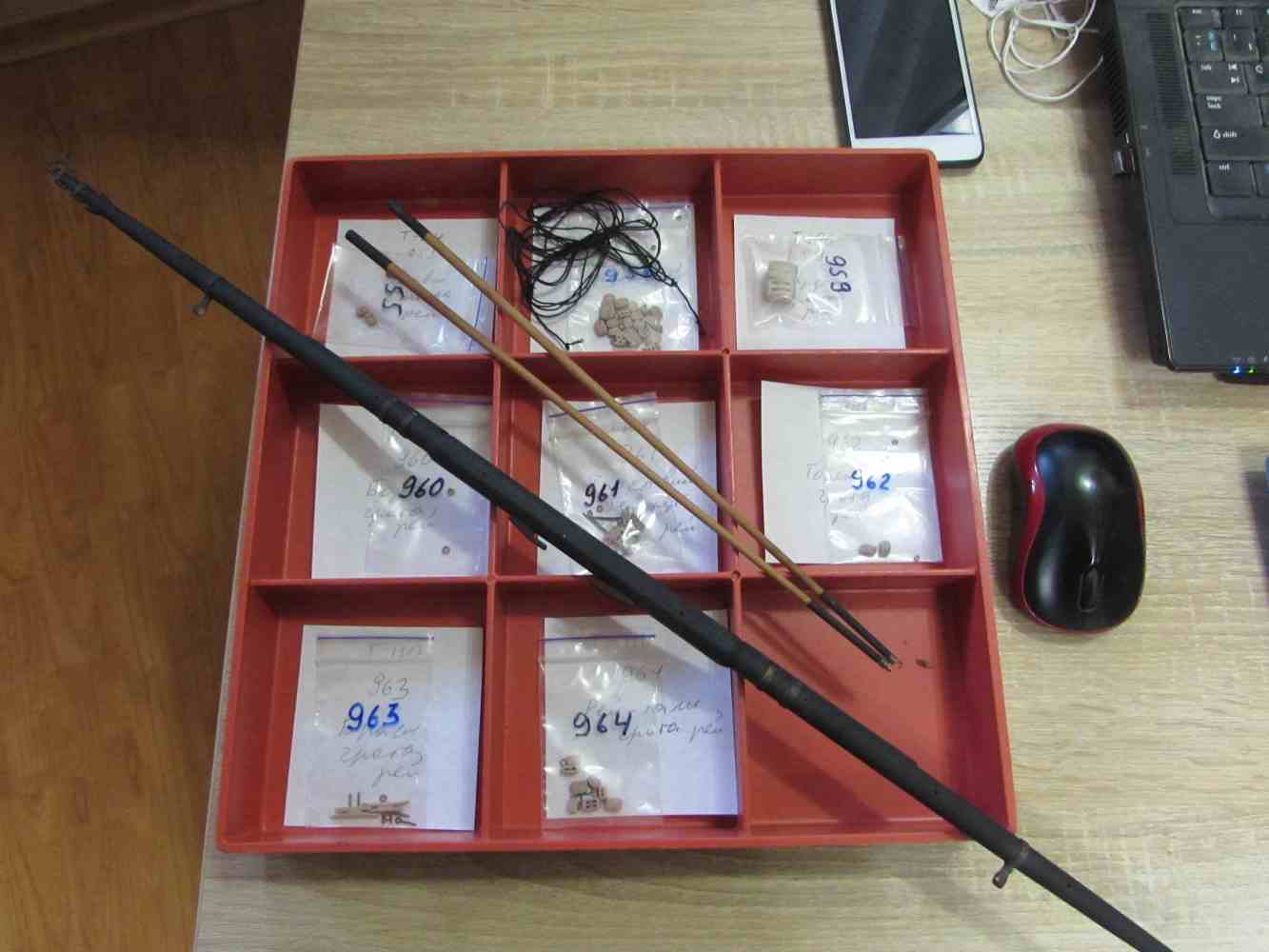

При планировании количества такелажа допустил системную ошибку. Получилось дублирование –например блок браса на рее положил в пакетик такелажа рей и в пакетик снасти. Но о изготовленных излишках не жалею. Мелочевка имеет свойство теряться или оказываться в трюме.
Следующий отчет постараюсь не задерживать.

[Nicolas]

Этап № 99 сборки

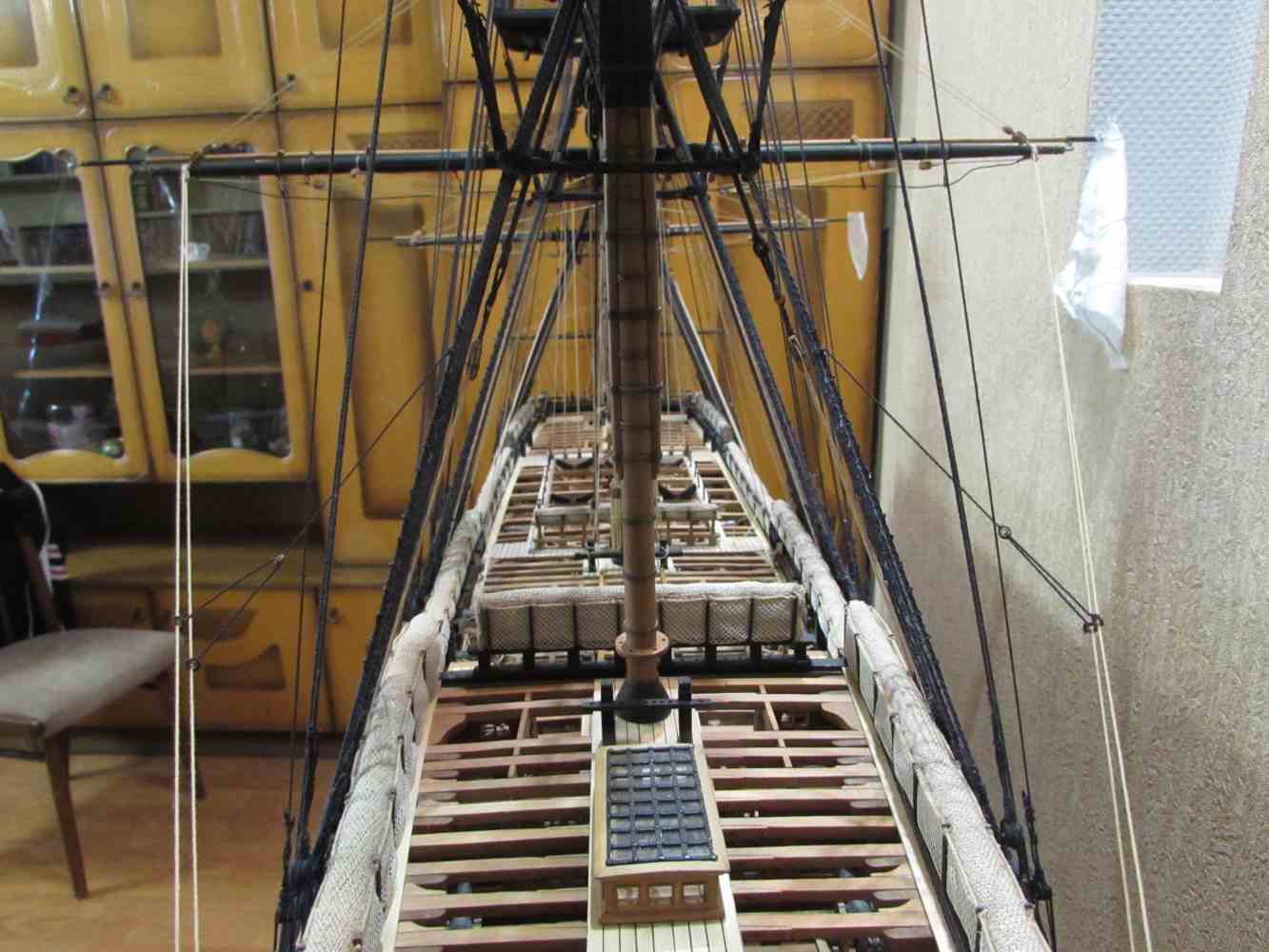

На данном этапе я установлю гитовы блинда-рей (Шаг 104). А также грота-рей с лиселями и такелажем (Шаг 105),гарделем (Шаг 106),боргом (Шаг 107),тросовым бейфутом (Шаг 108),топенантами (Шаг 109).брасами (Шаг 110) и рей-талями (Шаг 111).
Был соблазн установки рей на штифтах-это значительно бы облегчило обтяжку такелажа- но от идеи отказался. В результате перед финальной обтяжкой пришлось фиксировать положение рей, стеньг, брам-стеньг дополнительными нитками, которые привязывал к рабочему столу и между собой. Потом их обрезал. Светодиод в фонаре на грота-марсе отсутствует. Схалтурил.
На этапе № 100 сборки будут установлены гитовы, шкоты, галсы (Шаг-112),гордени (Шаг-113),булини (Шаг-114), грота-рей. Бегин-рей с такелажем (Шаг-115),подвеской (Шаг-116) ,топенантами (Шаг-117),брасами (Шаг-118), а также фор-стень-стаксель (Шаг-119) и грот-стень- стаксель,грот-брам-стаксель ( Шаг-120).
Спецификация такелажа. Шаг 112,113,114,115,116,117,118,119,120.

112 Гитовы-3.Шкоты-2.Галсы-2. Грота-рей 965
№ пп Наименование Кол-во
1 Блок одношкивный 10 мм 6 шт
2 Направляющая шкота-блока 2 шт
3 Блок одношкивный 7 мм гитов 2 шт
4 Рым 6 шт )
113 Гордени-2 Грота-рей 966

114 Булини-2 Грота-рей 967
№ пп Наименование Кол-во
1 Блок двухшкивный 7 мм 1 шт

115 Такелаж-рангоута-21 Бегин-рей 969
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм с плечом 2 шт
2 Блок одношкивный 5 мм 4 шт
3 Коуши пертов 6 шт




116 Подвеска реев-8 Бегин-рей 970
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм с гаком 2 шт
2 Блок двухшкивный 5 мм 2 шт
3 Утка 10 мм 2 шт
4 Коуш 2 мм 7 шт
5 Рым 2 шт

117 Топенанты-4 Бегин-рей 971
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм 2 шт
2 Коуш 1 мм 2 шт

118 Брасы-4 Бегин-рей 972
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм 2 шт
2 Вант-клоты 2 шт

119 Стаксели-1 Фор-стень-стаксель 973
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм с 3 шт
2 Блок двухшкивный 5 мм 2 шт
3 Рым 3 шт
4 Гак 3 шт

120 Стаксели-2 Грот-стень-стаксель.Грот-брам-стаксель 974
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм 6 шт
2 Блок двухшкивный 5 мм 2 шт
3 Рым 6 шт
4 Гак 6 шт

Осталось выложить 11 отчетов.

[IgorB]

Пытался использовать 30 см пинцет. Не получилось.

Отличная работа, Nicolas!
А пинцет с загнутыми концами не помогает?

[Nicolas]

Уважаемый Игорь спасибо.Пинцетов разного калибра у меня около 2 десятков.В работе перепробовал практически все.Но при установке такелажа использовал только маленькие-9 см -клювики, профессиональные бокорезы (работали на заводе по сборке телевизоров) и 2 стоматологические ковырялки.У одной выровнял конец и использую в качестве чертилки при разметке металла.Инструмент убитый ,но он на порядок выше тех аналогов,которые я могу приобрести (цена-качество ).

[Nicolas]

Этап № 100 сборки.

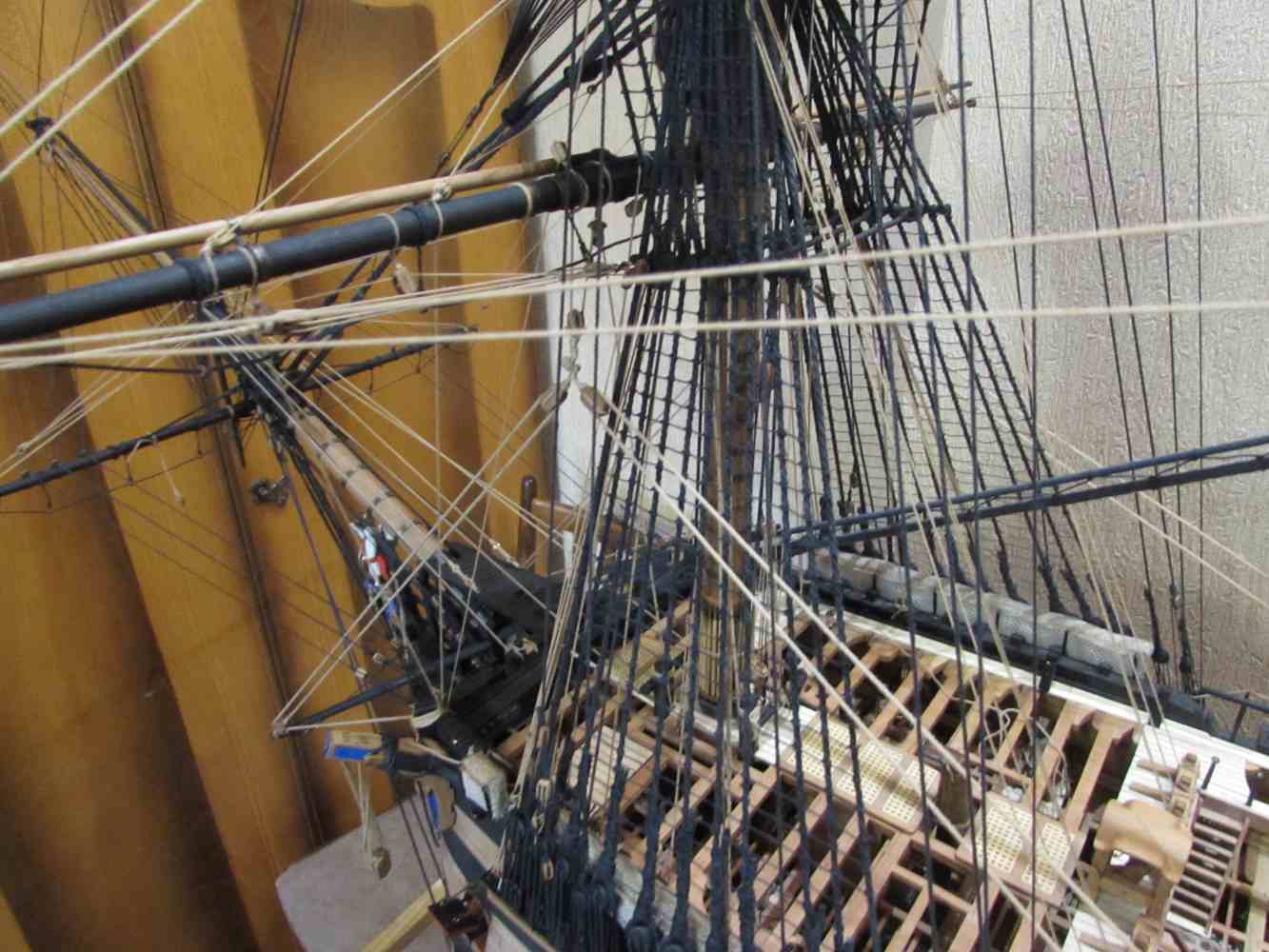

На данном этапе я установлю гитовы, шкоты, галсы (Шаг-112),гордени (Шаг-113),булини (Шаг-114), грота-рей. Бегин-рей с такелажем (Шаг-115),подвеской (Шаг-116) ,топенантами (Шаг-117),брасами (Шаг-118), а также фор-стень-стаксель (Шаг-119) и грот-стень- стаксель,грот-брам-стаксель ( Шаг-120).
Прошу прощения за задержку по отчетам. Производил термо-шумо-изоляцию квартиры(вернее одой комнаты-остальные будут законсервированы).Зиму обещают очень холодной.Возникла проблема переноса модели в другую комнату. При весе модели более 20 кг (хорошо что не установил в трюм балласт и бочки-это еще плюс 7 кг.) ,длине более 2 метров, и ширине по лиселям, которая превышает ширину дверного проема на 8 см, а также высоте, которая меньше высоты дверного проема всего на 30 см, переноска невозможна. Пришлось делать тележку. При перевозке выслушал от любимой супруги … ... ...-но на вопрос –Зачем я сгородил такое большое одоробло-у меня ответа нет.
На этапе № 101 будут установлены крюйс-стень-стаксель (Шаг 121), гик с такелажем (Шаг 122),Гафель с такелажем (Шаг 123), топенанты (Шаг 124), шкот и бакштаг (Шаг 125 ) гика, дирик-фал и гардель гафеля (Шаг 126).
Спецификация такелажа. Шаг 121,122,123,124,125,126.

121 Стаксели-3 Крюйс-стень-стаксель 975
№ пп Наименование Кол-во
1 Блок одношкивный 5 мм 1 шт
2 Коуш 2 мм 5 шт

122 Такелаж-рангоута-22 Бизань-гик 977
№ пп Наименование Кол-во
1 Ракс-бугель 1 шт
2 Блок двухшкивный 7 мм 1 шт
3 Рым 1 шт

123 Такелаж-рангоута-23 Бизань-гафель 979
№ пп Наименование Кол-во
1 Ракс-бугель 1 шт
2 Блок одношкивный 5 мм 10 шт
3 Рым 3 шт


124 Топенанты-5 Гик 980
№ пп Наименование Кол-во
1 Блок одношкивный 7 мм 2 шт
2 Блок двухшкивный 7 мм 2 шт
3 Рым 6 шт
4 Блок одношкивный 7 мм с гаком 2 шт

125 Шкоты-3.Бакштаги-9 Гика-шкот.Гика-бакштаг 981
№ пп Наименование Кол-во
1 Блок двухшкивный 7 мм 1 шт
2 Блок двухшкивный 5 мм 2 шт
3 Рым 2 шт
4 Блок одношкивный 5 мм с гаком 2 шт
5 Блок двухшкивный 7 мм с коушем 1 шт
6 Коуш 2 мм разрезной 1 шт
7 Утка 2 шт

126 Фалы-1 Дирик-фал гафеля 982
№ пп Наименование Кол-во
1 Блок двухшкивный 7 мм 1 шт
2 Блок одношкивный 7 мм 2 шт
3 Рым 1 шт
4 Утка 1 шт

Надеюсь, выкладываемая мною спецификация кому-то поможет. Ее достоверность составляет 97 %.

[redut]

Я делал на модели шхуны 1:115 клотики как раз 2-3 мм диаметром

...это какого же размера был натуральный клотик на шхуне

Простите за фото моей железяки, она не в тему.

...железяка очень даже нужная и модель замечательная!, однако она у Вас точно в масштабе 1:50 ? ширина по мидельшпангоуту не понятна, приложите обычную линейку

[Nicolas]

Уважаемый redut спасибо.Ширина корпуса по мидель-шпангоуту у меня около 32 см,что соответствует ширине корабля в моем масштабе около 16 м. Габаритная ширина модели 72 см по лиселям на грота-рей в нерабочем положении.Если их выдвинуть для навески парусов-это еще плюс 30 см ,и габаритная ширина составит 102 см.Моя железяка постепенно превращается в раму будущей модели.Просто решил провести реконструкцию ГАЗ-13 Чайка по памяти(когда-то отреставрировал одну из нескольких сотен оставшихся автомобилей), фото и видео из инета и рисункам из учебников по автомобилям.Чертежей нет.Говорят были уничтожены по причине борьбы с привилегиями. Может кто-нибудь посоветует сайт-где занимаются подобным.По Виктори работа временно прекращена .Модель до весны переехала в комнату,где отсутствует искусственное и ограничено естественное освещение.Поэтому и фото просто ужасные.Доступ к нормальной линейке тоже временно невозможен,поэтому использовал такой девайс.
