Шлюп "Восток" 1:50

[Игорь Тараканов]

Красавцы!

[nserov]

Красавцы!

Спасибо!
Для продолжения работы над станками нужно решить, как аккуратно изготовить колеса, а также передний упор.

[nserov]

Сделал якорные клюзы из алюминиевой трубки (из свинца делать не стал, т.к. нет таких трубок, а сделать формы и отлить такие элементы слишком трудно). Получилось так себе: и криво, и сколы - придется заделывать. Приклеил княвдигед. Пора делать чиксы, чаки и отбойный брус к княвдигеду. Только пока никак не найду нормального чертежа этих элементов.

[nserov]

И еще есть вопрос по поводу нижней части форштевня: он заужался к передней кромке?

[Kogan]

Никита привет!
А может для клюзов попробовать подобрать люверсы?
По форштевню - уже фигурировавший здесь Левери: https://www.shipmodeling.ru/phpbb/downl ... &mode=view

[Fortres]

Сделал якорные клюзы из алюминиевой трубки (из свинца делать не стал, т.к. нет таких трубок, а сделать формы и отлить такие элементы слишком трудно). Получилось так себе: и криво, и сколы - придется заделывать. Приклеил княвдигед. Пора делать чиксы, чаки и отбойный брус к княвдигеду. Только пока никак не найду нормального чертежа этих элементов.

А вот на HMS Victory никаких "люверсов" не наблюдается...
Свинцовая труба (сегодня - стальная) внутри клюза...предохраняет его стенки от истирания...
А наружный НИЖНИЙ скос клюза, который и подвергается истиранию, прикрывает деревянная "подушка", которую периодически меняли...

[Kogan]

Ужасно...
Во-первых "подобрать люверсы" и "А вот на HMS Victory никаких "люверсов" не наблюдается..." это разные вещи... Вроде как строится модель, а не уменьшенная копия...
Во-вторых - может определитесь уже (в первую очередь для себя), "новополустрой" недоВиктори это таки зло или добро? Я лично запутался уже - то Вы его хаете и плюётесь, то чуть ли не как эталон преподносите...

[Kogan]

Получилось так себе: и криво, и сколы - придется заделывать

А подобрать люверсы я предложил потому, что после несложной доработки, они помогут частично скрыть сколы...

[Kogan]

Как сделано у коллеги на Красном форуме:

[nserov]

Уважаемый Михаил!
Спасибо за достаточно интересную идею насчет люверсов. Подумаю, что лучше - заделать сколы или поставить люверсы. Текущее состояние якорных клюзов не нравится, надо исправлять.

[nserov]

Выбил алюминиевые трубки, примерил люверсы "под медь" (наиболее подходящие по цветовой гамме), и возникло сомнение: отверстия клюзов были перпендикулярны поверхности корпуса или параллельны ДП? Сейчас отверстия сделаны параллельно ДП, как на чертеже Лучининова.

[Kogan]

Не совсем понятен вопрос... Выше было выложено описание со схемами из Мондфельда, там все подробно расписано.
Опять же есть архивный чертеж, на котором направление и размеры клюзов можно проследить.
На худой конец клюзы можно посмотреть на других сохранившихся кораблях:
https://www.crushpixel.com/big-static10 ... 417772.jpg
https://c2.staticflickr.com/6/5591/1865 ... b06d_o.jpg
https://upload.wikimedia.org/wikipedia/ ... ersary.jpg
https://bloximages.chicago2.vip.townnew ... 396%2C1047

[nserov]

На архивном чертеже якорные клюзы показаны только на боковом виде. Вопрос был в том, как располагаются направления отверстий якорных клюзов. На чертеже Лучининова (вид сверху) отверстия направлены вдоль диагональной плоскости. Сделал в соответствии с этим чертежом.

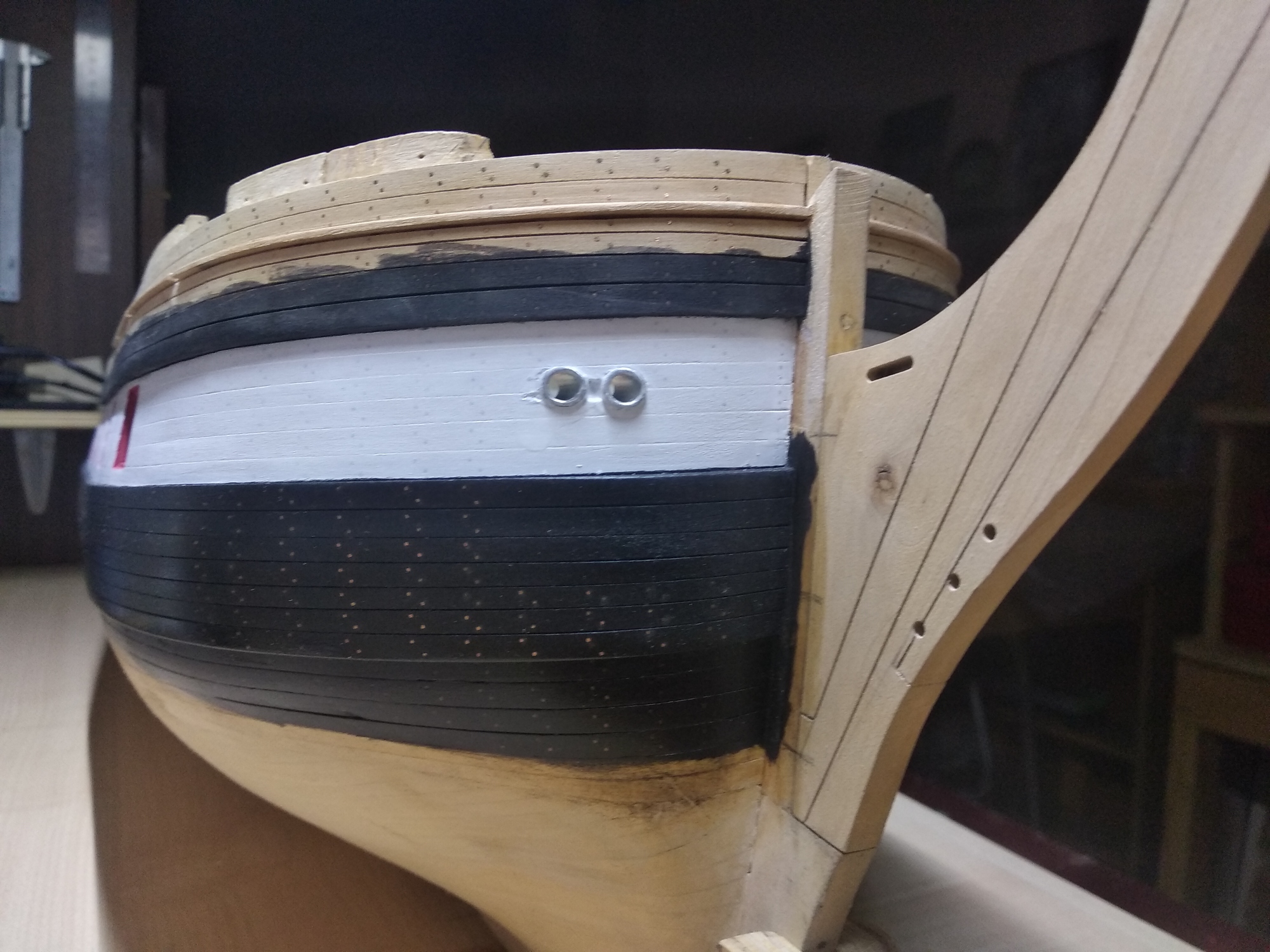

Переделал клюзы с использованием люверсов (огромное спасибо Михаилу за подсказку!), поставил никелированные (небольшие они не слишком блестят). Текущий вид на фотографиях. Результат более-менее удовлетворительный. Только при некоторых ракурсах заметны подтеки клея.

[Kogan]

Ну и уж еще чуть-чуть в продолжение про то что:

...на HMS Victory никаких "люверсов" не наблюдается...

и опыт использования в качестве клюзов чугунных водопроводных труб
Поднятый со дна бухты Постовой клюз фрегата "Паллада":

Наконец-то я нашел эти фото...

[Fortres]

Спасибо, уважаемому Михаилу за дополнительную и содержательную информацию...
Я не сомневался, что получу ее с завидной долей плохо скрытого сарказма, но мне не привыкать...
Показывая фото Виктори, я всего-лишь предложил вариант решения, который, как не крути но существует в реале (хотя и идет в разрез с Мондфельдом) с тем, что бы автор модели не расстраивался из-за мелочей...
