бот " Святой Архангел Гавриил" от Мелании

#1 Сообщение uzur57 » Вт апр 10, 2012 9:47

Два месяца, день в день, ушло на дуббель-шлюпку.
Как бы там ни было, закончил свой первый парусник.
Мелочи доведу до ума, с приобретением опыта и знаний.

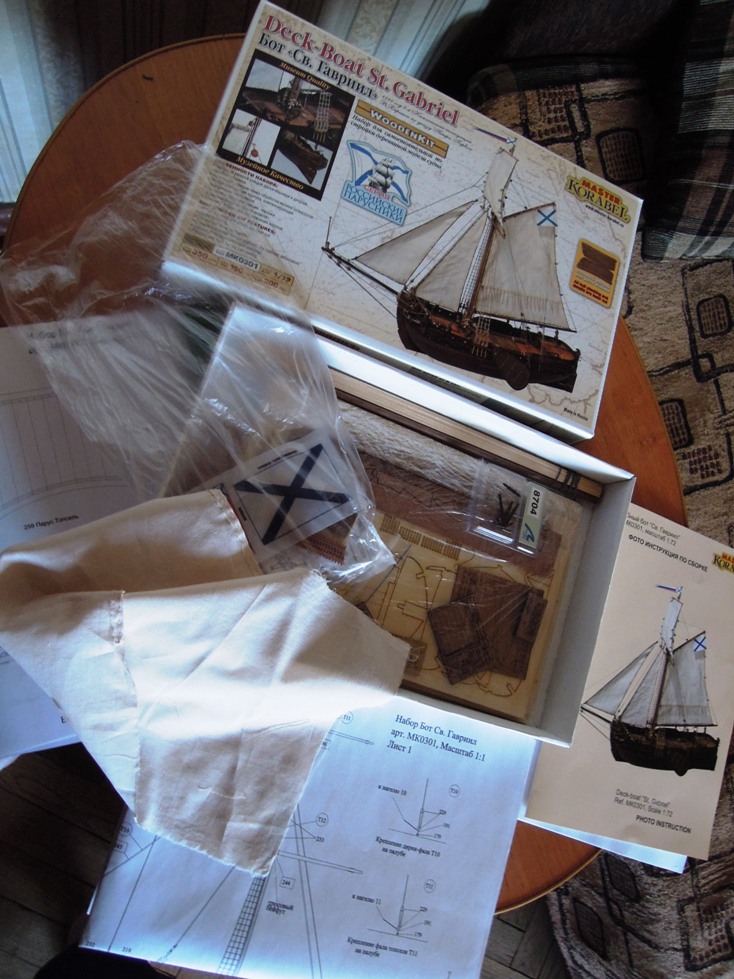

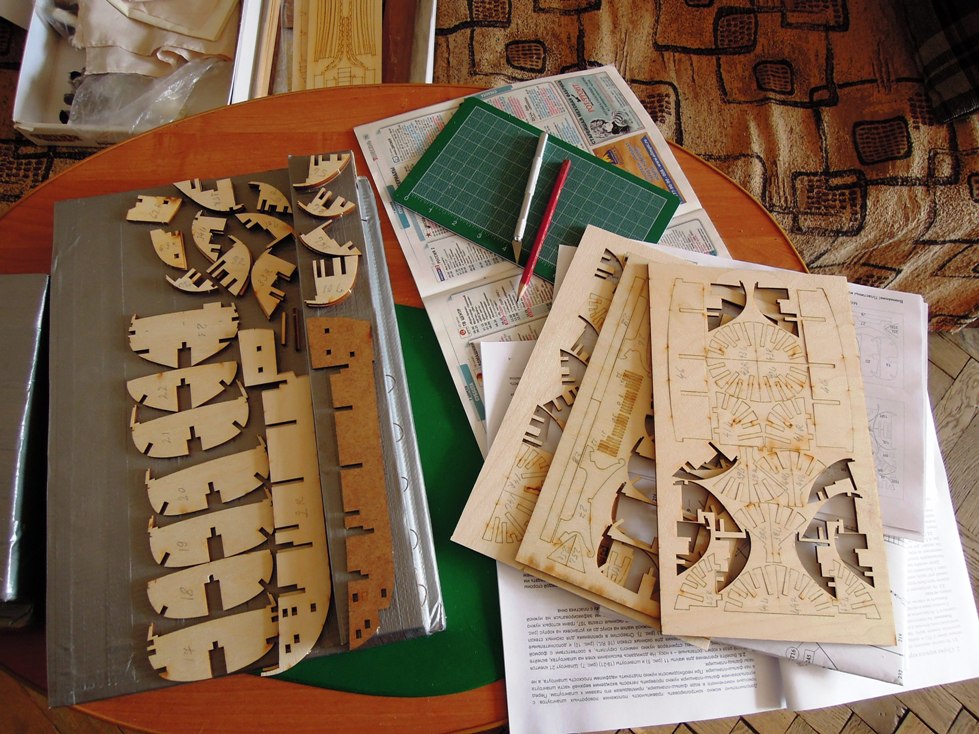

А теперь начинаем строить БОТ.
Думаю, со временем, построю я самостоятельно, не из набора,
по чертежам и книгам парусно-моторную шхуну..."Геркулес" или "Святую Анну"...
или "Святого Фоку" седовского...
Начал с лейтенантов северных и закончу лейтенантами северными...через 200 лет.
Значит, в путь !
С божьей помощью.
Вложения
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Ascold
Сообщения: 39
Зарегистрирован: Сб апр 07, 2012 15:13
Благодарил (а): 3 раза
Поблагодарили: 2 раза

Re: бот " Святой Архангел Гавриил" от Мелании

#2 Сообщение Ascold » Вт апр 10, 2012 19:09

Очень удачно, что уважаемый uzur57 начал постройку бота имено сейчас. о)))) Мне предстоит делать "чистовую" модель бота, так что эта ветка поможет в этом.
Как я понимаю, сейчас автор на стадии набора корпуса. Поэтому поделюсь тем, как я делал. Это не в качестве наставления и т.п., а "токмо" чтобы получить "Взгляд со стороны" (как говрится "в чужом - соринку, в своем - бревно).
Малку на деталях бобышки я не снимал, т.к. есть довольно хрупкие места. В пазах делал подрезку угла полукруглым надфелем (можно лобзиком или пилкой) - понятно, что радиусочек там мизерный, но все же. о)))) Сами бобышки собирал отдельно, контолируя совпадение попарно - в носовой и кормовой паре сответственно. Детали бобышек погонял, шлифовкой по плоскости, до состояния "легко, но без люфта". "Сухой" сборкой контролировал идентичноч пар. Потом собирал на клей "'Titebond II'. А уже потом крепил пары по месту, конечно же с подгонкой и контролем симетричности.
Пустоты в бобышках заполнял не шпоном, а кусочками фанеры из листа раскроя - получилась практически "монолитная" конструкция. Причем клея наносил минимум, чтобы не залить малки.

Аватара пользователя
Larkin
Сообщения: 83
Зарегистрирован: Вс мар 07, 2010 18:10
Откуда: оттуда проездом сюда
Поблагодарили: 3 раза

Re: бот " Святой Архангел Гавриил" от Мелании

#3 Сообщение Larkin » Вт апр 10, 2012 19:21

Будем надеяться, что это будет "крайний" Бот в разделе "Другие". А то что-то подумалось, что через месяц другой, будем с помпой открывать 144 по счету пост по постройке бедного Гавриила.
А Автору, конечно - удачи, ровного шпона и не жидкого [сту..."ой!"] клея. :D

Дабы не засорять автору тему... Для Ascold - конечно, будем с интересом следить. А больше - делать! :D
Последний раз редактировалось Larkin Вт апр 10, 2012 19:42, всего редактировалось 1 раз.

Ascold
Сообщения: 39
Зарегистрирован: Сб апр 07, 2012 15:13
Благодарил (а): 3 раза
Поблагодарили: 2 раза

Re: бот " Святой Архангел Гавриил" от Мелании

#4 Сообщение Ascold » Вт апр 10, 2012 19:36

Небольшая ремарка, насчет "...144 по счету пост по постройке бедного Гавриила".
Вопрос времени. Не всегда, даже "по работе", хватает времени на чтение форумов. А судомоделизм все же хобби... о))))
Контролировать сообщения в 2 - 5 ветках все же легче... о))) Если ветка получится плодотворной, то можно будет систематизировать в качестве "заметок на полях" для руководства.

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#5 Сообщение uzur57 » Вт апр 10, 2012 20:08

всем спасибо за поддержку и внимание
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#6 Сообщение uzur57 » Вт апр 10, 2012 21:46

Ascold писал(а):Пустоты в бобышках заполнял не шпоном, а кусочками фанеры из листа раскроя - получилась практически "монолитная" конструкция. Причем клея наносил минимум, чтобы не залить малки.
если не секрет, а зачем пустоты заполнять
я что-то не очень понял
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Ascold
Сообщения: 39
Зарегистрирован: Сб апр 07, 2012 15:13
Благодарил (а): 3 раза
Поблагодарили: 2 раза

Re: бот " Святой Архангел Гавриил" от Мелании

#7 Сообщение Ascold » Вт апр 10, 2012 21:54

"Кусочками шпона" - так в руководстве... о)))
Бобышки обшиваются только "в чистую". Заполнить "пустоты" - в случае с ботом, это черновая обшивка. Забивая пустоты набора, мы облегчаем работу при "чистовой" обшивке. Фото №18 фотоинструкции, и пункт №4.2 руководства.
Когда обточил корпус с черновой обшивкой, то получилась чуть ли не "литая болванка" корпуса.

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#8 Сообщение uzur57 » Вт апр 10, 2012 22:16

увидел прочитал
спасибо
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#9 Сообщение uzur57 » Вт апр 10, 2012 22:25

каркас, почитай, собрал.
фальшборта легли идеально, палубы ложатся тоже впритык, даже без зазорин
фальшпланшир тоже отлично ложится в вырезы шпангоутов
рамы окон вставились хорошо
фото завтра выложу
завтра же буду в черновую обшивать борта
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Ascold
Сообщения: 39
Зарегистрирован: Сб апр 07, 2012 15:13
Благодарил (а): 3 раза
Поблагодарили: 2 раза

Re: бот " Святой Архангел Гавриил" от Мелании

#10 Сообщение Ascold » Вт апр 10, 2012 23:01

Вот с рамами окон нужно очень точно. Т.к. чистовая обшивка идет с отверстиями под окна. Лучше примерить положение окон.

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#11 Сообщение uzur57 » Вт апр 10, 2012 23:02

Ascold писал(а):Вот с рамами окон нужно очень точно. Т.к. чистовая обшивка идет с отверстиями под окна. Лучше примерить положение окон.
я не вклеивал, просто туго подогнал
так что изменить легко будет
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#12 Сообщение uzur57 » Ср апр 11, 2012 9:21

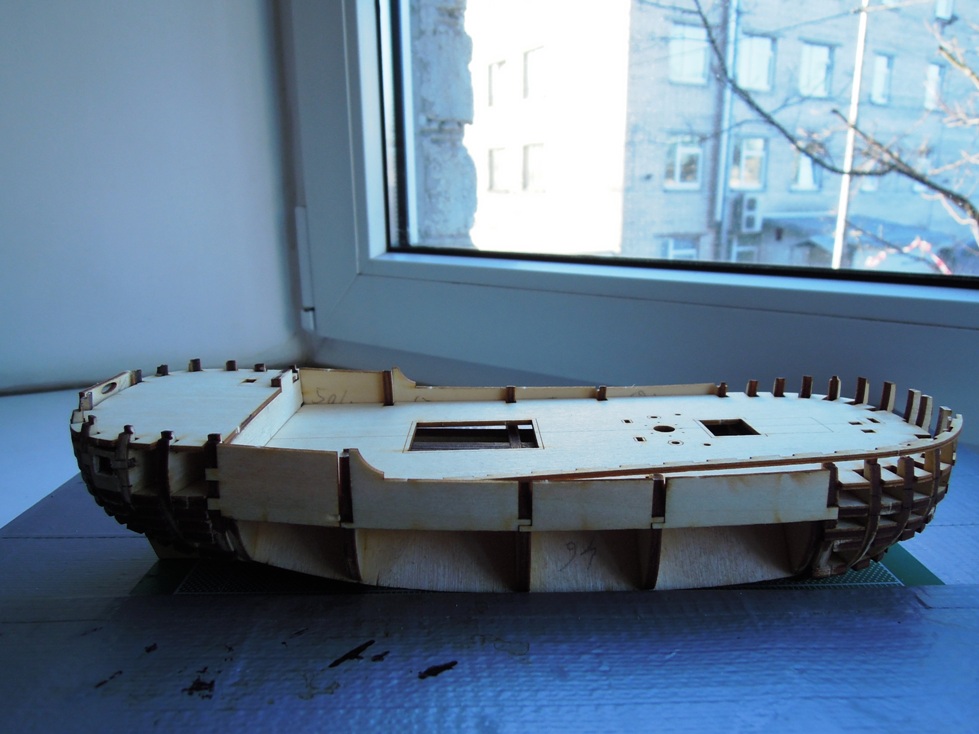

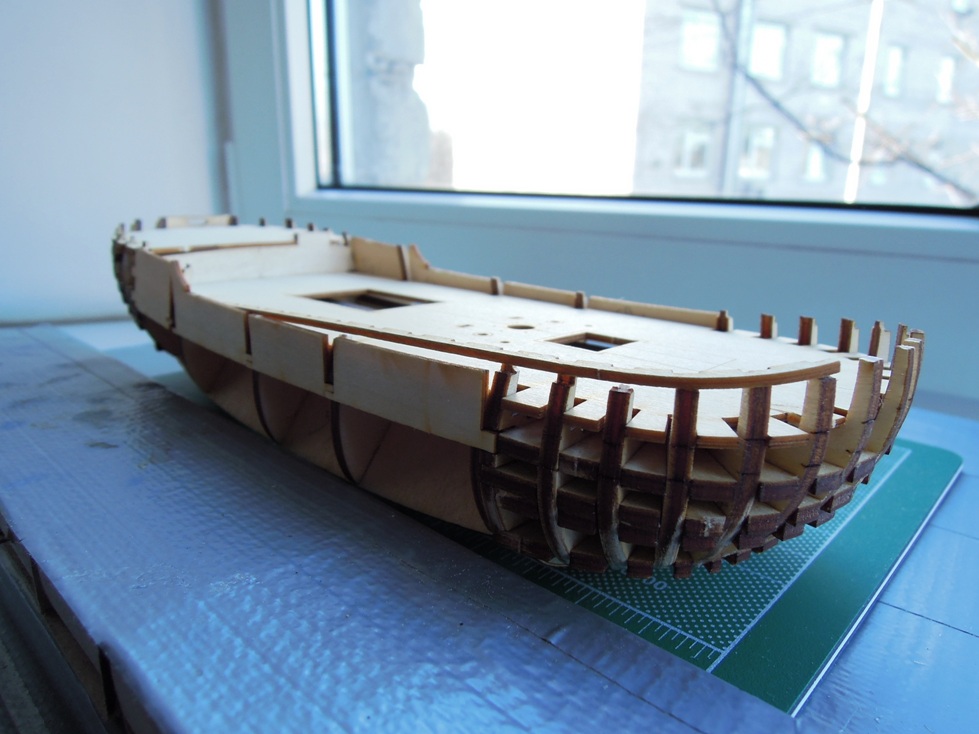

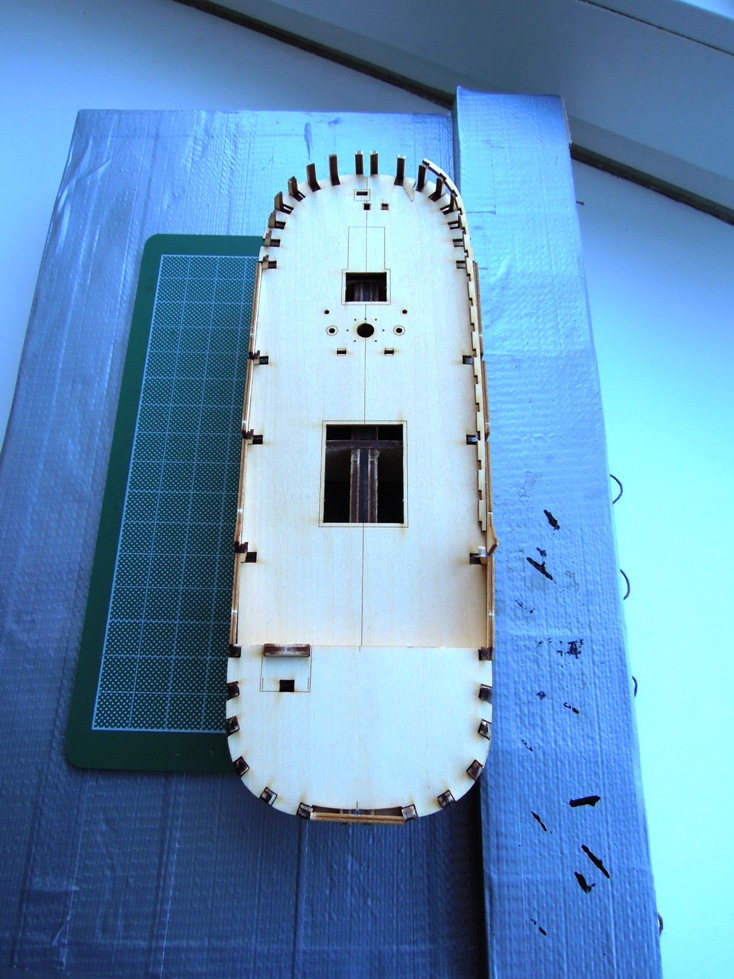

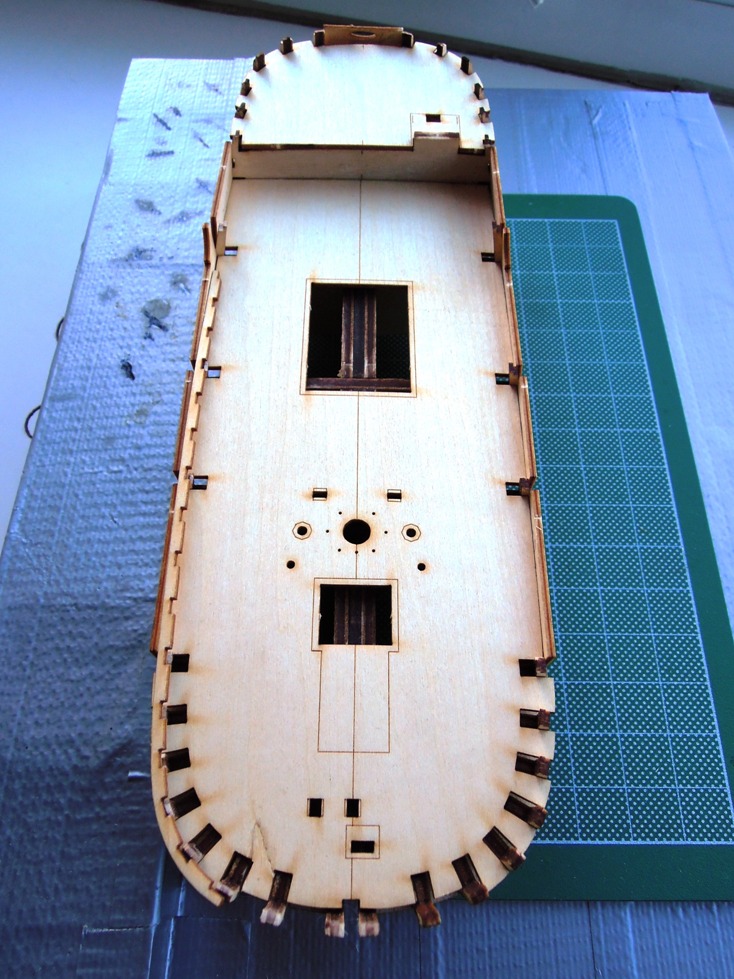

каркас клееный
остальное просто приложено
если кто увидит огрехи, подскажите, пожалуйста
пока еще можно все исправить
Вложения
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Ascold
Сообщения: 39
Зарегистрирован: Сб апр 07, 2012 15:13
Благодарил (а): 3 раза
Поблагодарили: 2 раза

Re: бот " Святой Архангел Гавриил" от Мелании

#13 Сообщение Ascold » Ср апр 11, 2012 11:27

Я бы, всеже, вставил кусочки фанеры в пустоты бобышек... о)))) Опиливается она легко

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#14 Сообщение uzur57 » Ср апр 11, 2012 13:04

да, я уже разобрался с этим
спасибо, что обратил внимания мое на это
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании http://www.shipmodeling.ru/phpbb/viewto ... =41&t=7777
в проекте "Half Moon" от Corel

Аватара пользователя
uzur57
Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз
Поблагодарили: 20 раз

Re: бот " Святой Архангел Гавриил" от Мелании

#15 Сообщение uzur57 » Ср апр 11, 2012 22:30

в черне корпус собрал
фото завтра выложу
и днем-то не очень хорошие
а к ночи и вовсе отвратные
С уважением, Сеpгей
