Что скажете по CORSAIR от OcCre

[AKASAKA]

Мне нравится! Только вот ватервейс разрывать не буду, как-то не смотрится. Вот все-таки хорошо не торопиться и поучиться есть у кого и идейку слямзить. Спасибо TNAX! Господи, ведь накажет он меня на том свете за плагиат.

[Dr.NILS]

У меня такое впечатление,что я среди вас самый тёмный и тупой. Только сейчас понял о чём речь. Пойду в песочницу-песка наемся...

[Tnax]

AKASAKA
Правильно ли я читаю этот рисунок, где как делали?
Лично у меня всё упёрлось в длину пистона 8мм, да и первый просвёрл изнутри так вышел - потому так всё и делаю

[Tnax]

У меня такое впечатление,что я среди вас самый тёмный и тупой. Только сейчас понял о чём речь. Пойду в песочницу-песка наемся...

Полноте, все учимся

[romanserf]

Спасибо , господа TNAX и AKASAKA ! Похоже я тоже нашёл для себя приемлемый вариант ватервейса , осталось только с местами определиться ! А то всё думал заморачиваться или нет TNAX , фишка с этими втулками - супер !! Теперь хоть знаю из чего можно сделать !

[Tnax]

Не за что )
Эти втулки бывают разных размеров (минимальные видел 0.5мм внутреннего диаметра). Их них же делал клюзы
Если длинны одной втулки не хватает - использовать две с двух сторон (предварительно подогнав встык)
Более крупнее - уже люверс

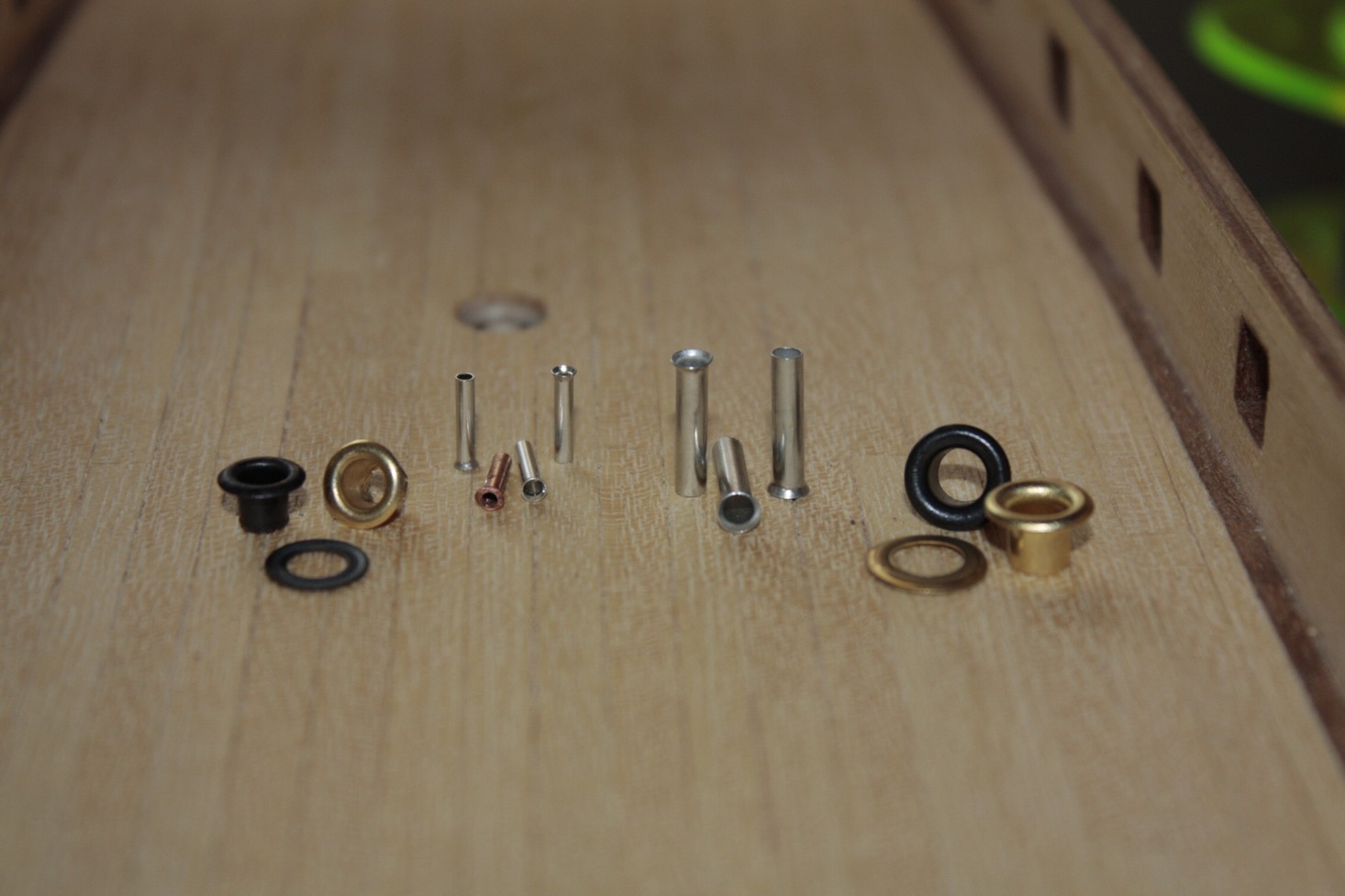

Наконечники и люверсы

На фото люверсы 2 и 4мм и наконечники 2.5 и 0.75

Вот волнует вопрос, на носу шпигаты должны быть или нет.

[klif]

Александр Николаевич Спасибо!. Значит есть несколько вариантов устройства шпигатов и около ватервейса и прямо в нем. Я правильно понял?

[AKASAKA]

Парни! ...по старинным судам ей Богу НЕ ЗНАЮ ...исходите из того, что основное назначение- убрать воду с палуб...трубы были свинцовые или цветняк возможно...учитывайте погибь и седловатость, площадь, пропускную способность шпигата...отсюда прикидывайте месторасположение и количество ...короче, включайте фантазию
...на теор. и строительных чертежах нигде почему-то шпигаты не попадались (может считают чем-то второстепенным и неважным ...не знаю)

[klif]

Ну Александр Николаевич! Теперь народ озадачится рассчитывать пропускную способность шпигатов и их количество, только исходных маловато, а что, если я могу рассчитать пропускную способность предохранительного клапана, значит и это рассчитаю, просто исходные данные будут получены теоретически, а соответсвенно и все остальное будет голая теория.

[Tnax]

Результат

Возможно потом напротив помпы сделаю побольше шпигаты. Вопрос "делали ли шпигаты перед первыми пушечными портами" оставляю для себя открытым

[klif]

Дааа! Что-то я слишком самоуверенно сделал заявление о расчете шпигатов. Весь день потратил на поиски информации в итоге 0. Буду копать глыбже.

[Tnax]

http://forum.modelsworld.ru/viewtopic.p ... 8B#p197934
Со слов Добренко, выходит что инструкция не так и врала про расположение ) Правда их дофига по ней выходит.
Из темы правда так и не вкурил сразу в меры расстояний
Из множества фото кораблей пришел к выводу что или по центру корабля или в районе портов, не дальше.
Лично меня интересует вопрос их спереди, но видимо тогда их спереди не далали (и это лишь у меня такая изгибистость носа)

[Anatoly Emelyanov]

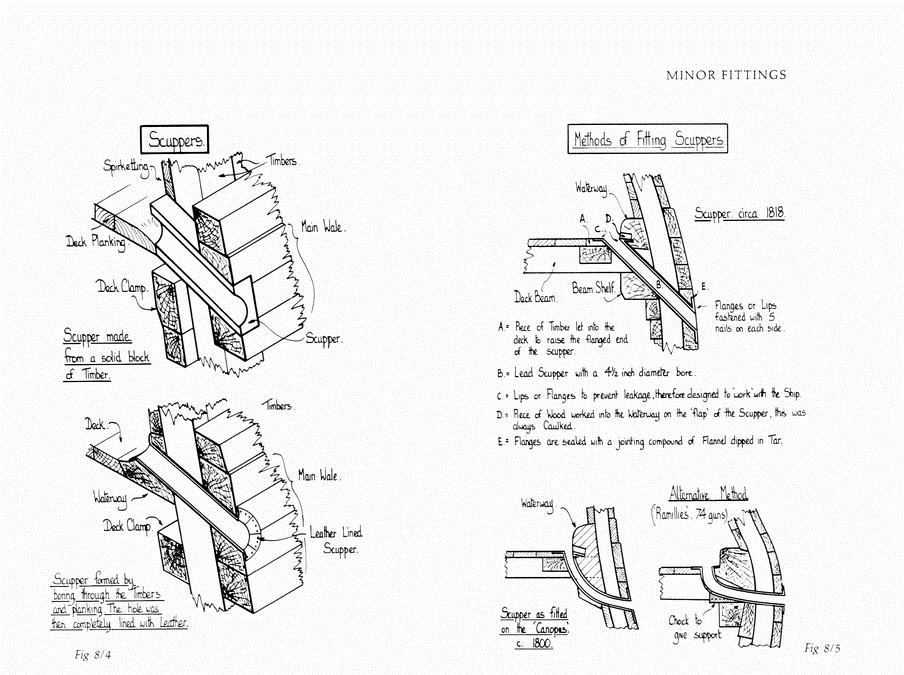

Из доступного материала (к примеру анатомии "Дианы") видим что что основные шпигаты (scupper) имели диаметр 4 дюйма. Шпигаты для стока воды из помп (pump scupper) были на один дюйм больше. Такого же размера (5 дюймов) был шпигат в носу, для стока воды из фор-пика, которая попадала туда через якорные клюзы (manger scupper). ИМХО, размеры шпигатов были одинаковые, не думаю что их величину как-то специально расчитывали исходя из гипотетического объема воды попавшей на палубу. Скорее всего регулировали количеством шпигатов, а не их размером. Даже если из-за меньшей величины кораблика размеры шпигата и были поменьше, то примерная разница для шпигатов разного назначения сохранялась. И по носовым шпигатам. Имхо, есть фор-пик- есть шпигат, нет его- нет шпигата, по наклонной палубе вода быстрее стечет к середине палубы(в "седло"))), чем попадет в шпигат в начале этой своеобразной горки)

[Tnax]

Поделюсь радостью )

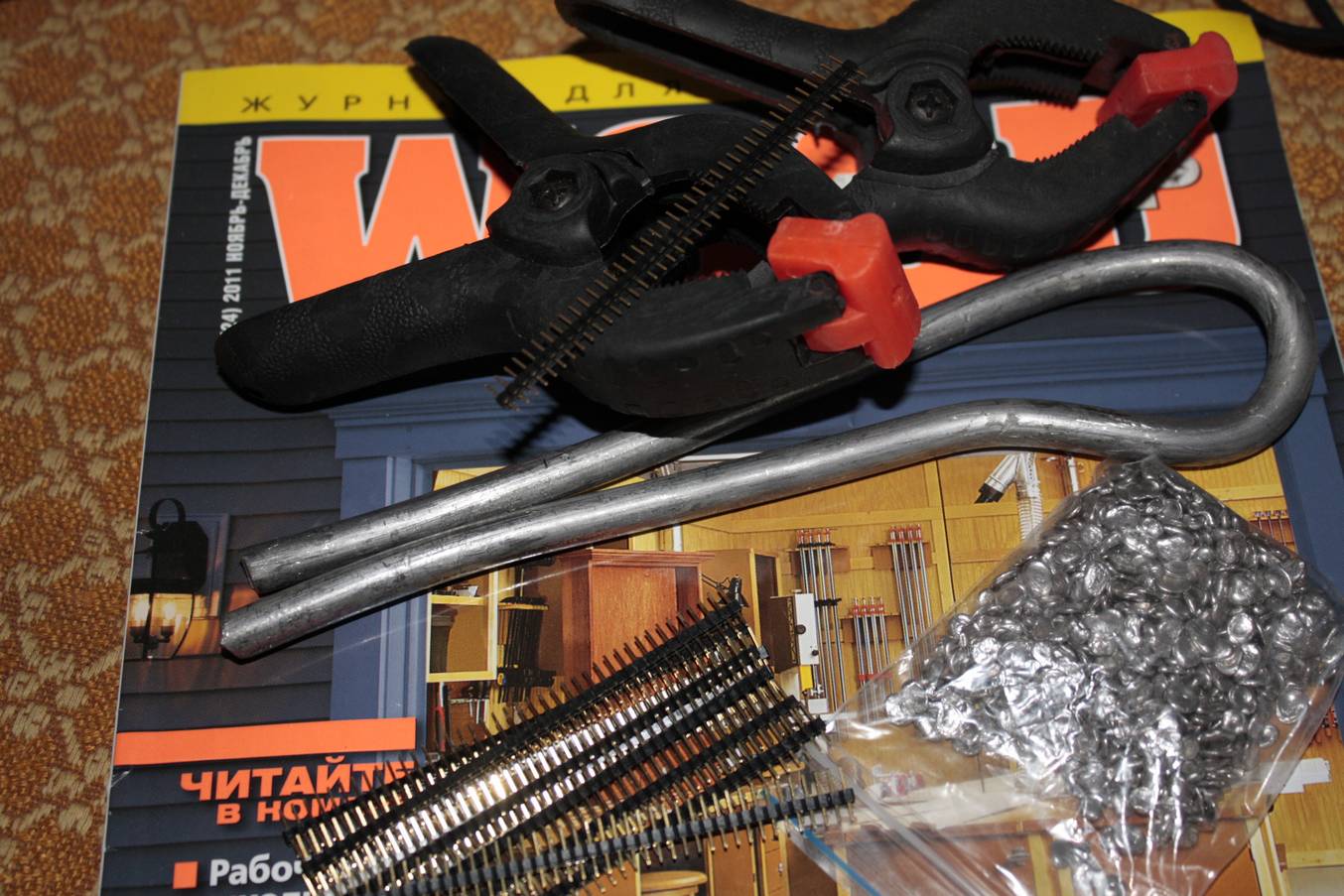

Посетил магазин радиодеталей и приобрёл:
-струбцины-прищепки по смешной цене 15р за штуку.
-колодку со штырьками для плат. Смешная цена 8р за 40 одинаковых квадратного сечения гвоздиков 0.6мм(ну и куда вообще пригодятся)
-пруток ПОС-40, ~200гр за 95 рублей
-сплав Розе 100р за 100гр. Буду в отпуске пушки отливать

Полезные штуки

[Tnax]

Все выходные пытался делать планширь. Начал с юта и крутого изгиба там. Собирать бутерброд из кусочков, как в инструкции, не хотелось. Чьей-то маме икалось
Какую древесину присоветуете для гнутья как более подходящую?
Пробовал нашатырь - только дерево портит по цвету.
Пробовал варить - до какого-то момент ещё гнётся, а дальше уже никак, трескается
Пока варианты - паяльником попробовать или просто срезать нафик изгиб, сделав более пологим
