Botter

[Игорь Тараканов]

...

[Axel]

Очень смешная картинка). Но я не совсем понял, что вы имеете ввиду. Я так понимаю, что современные чертежи парусников не всегда соответствуют действительности, но тот на который я поглядываю, вроде как современник лодки и на нем доски плоской части дна идут параллельно килю на всём своём протяжении. На фотографиях сохранившихся боттеров к сожалению это место я разглядеть не могу.

[Влад Вит]

у бота на фото тоже плоское дно...
.доска обшивки не закрашенная белым у форштевня.....
это уже пошло другое направление обшивки....днища...они упрутся в нижнюю кривую доску борта.

вот еще один "двойной" вариант обшивки

[Axel]

Спасибо, тогда пожалуй трогать не буду, оставлю как есть - четвёртый раз переделывать не осилю. С покраской подумаю ещё - благо до неё очень далеко.
Подглядел в одной работе конструкцию мокрого трюма с отверстиями в брюхе, попробовал изобразить что-то похожее.

[Влад Вит]

нет нет..это у бОльших судов, бот слишком мал

[Axel]

Но у него же присутствует такой трюм, разве нет?

[Влад Вит]

да, маленькое хранилище живой рыбы есть ...просмотрел я ....

[Axel]

Спасибо. Интересная модель, не встречал эту фотографию. Любопытные крышки над нишей за трюмом.

[Axel]

Установил столик. Артезания нарезала его не сильно заморачиваясь на том же листе ламеля, где и все остальное. Толщина столешницы получилось равна толщине топтимберсов. Выпилил новый из груши - может корявый, но в любом случае приличней, чем данный производителем. Заодно оценил насколько она приятный в работе материал.

[Axel]

Доделал верхнюю часть трюма для рыбы ( к сожалению не знаю как она называется) и второй столик.

[Axel]

Спаял трубу. Видел вариантов пять - с заглушкой из металла, с деревянным скворечником, просто длинную. Такой вариант глянулся больше всего

[Axel]

Сделал обрамление отверстий люков (комингсы?). И фиговину, назначение которой я не совсем представляю. В неё упирается бушприт (если не путаю), схема набора предлагала вклеить просто планку, но судя по фотографиям реальных боттеров, она выглядит немного сложнее. Металлические части сначала сделал из меди, но потерпел фиаско попытавшись зачернить их в нашатыре с купоросом. Повторил из латуни, они зачернились этой смесью без проблем. Вопрос с чернением меди остался, так как труба медная, и её тоже нужно чернить. Пробовал серную мазь, но видимо делаю что то не так, покрытие очень нестойкое.

[Axel]

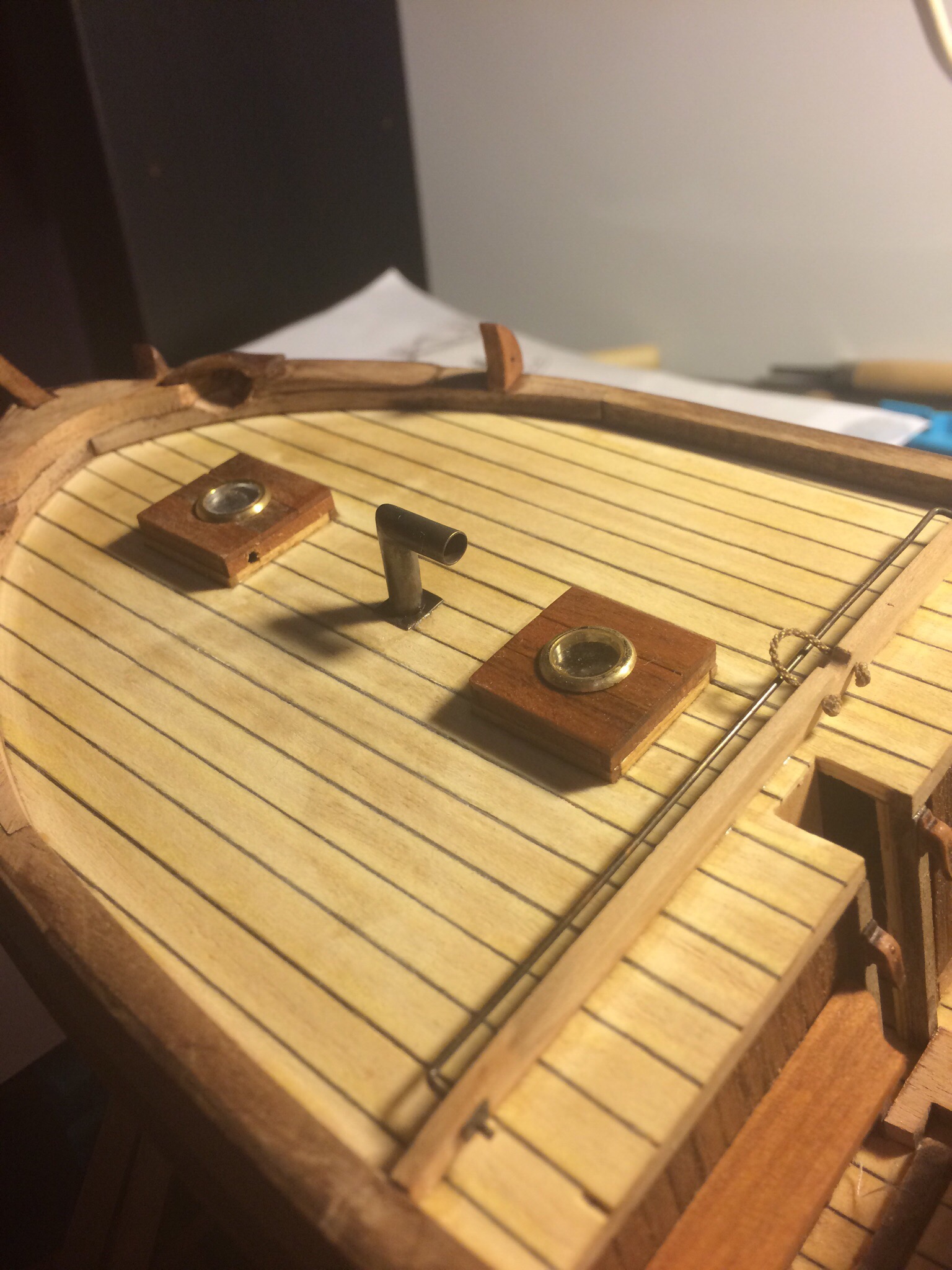

Спустя почти год после начала, нашёл корпус. Сильного отвращения не вызвал, поэтому решил довести стройку до конца. Часть мелочевки из набора утрачено при переезде, но туда ей и дорога). В случае с этим набором, выпилить новое, кривее чем у артезании, не удасться даже мне). Добавил крышки люков, наличие на них иллюминаторов подсмотрел на фото живого боттера. Установил трубу.

[Axel]

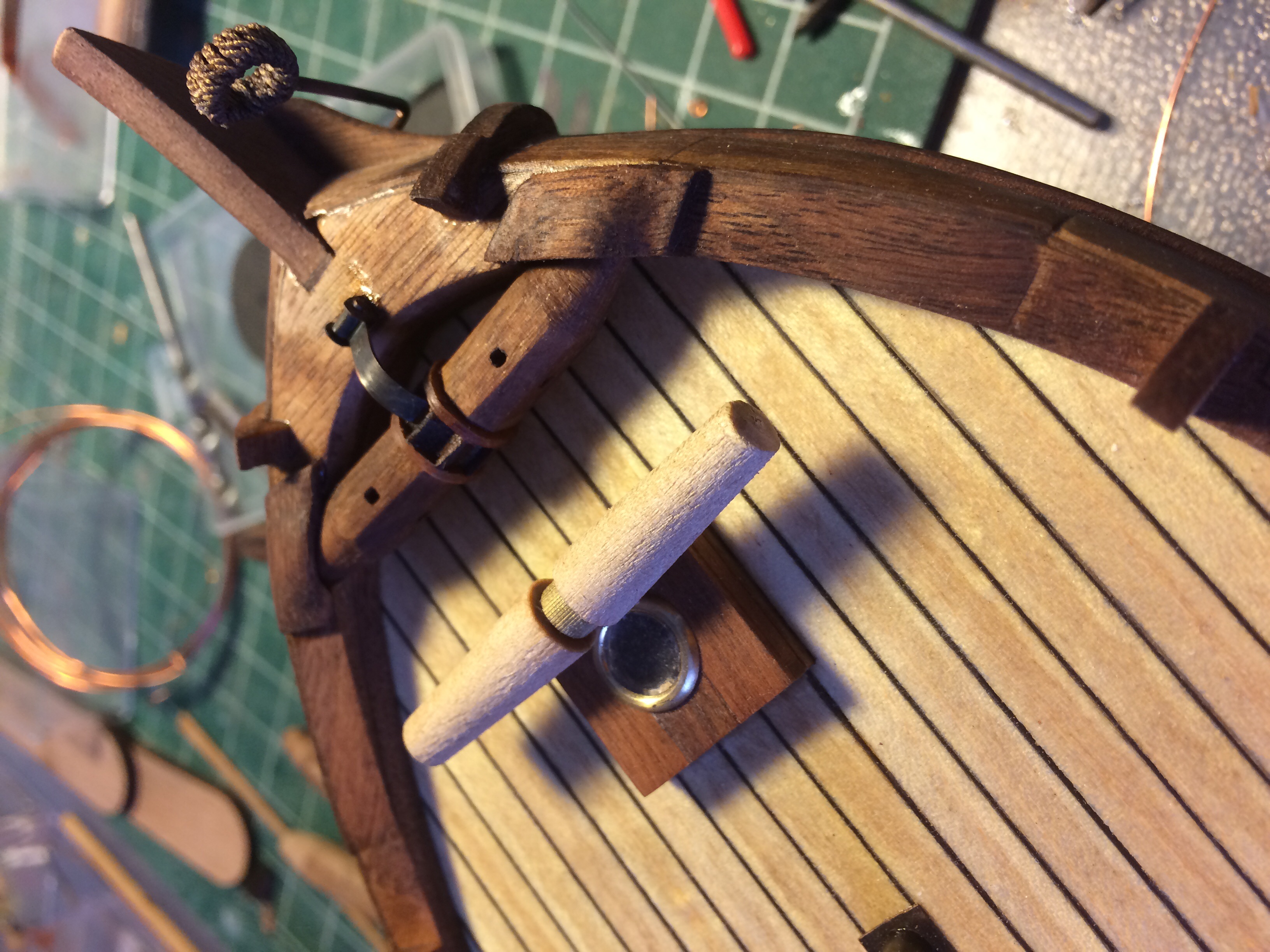

Выпилил и установил новый брашпиль и стопор. Тот что лежал в наборе отправился в помойку к остальной мелочевке.

[Игорь Тараканов]

Ну, брашпили на разных боттерах отличались, так что некоторую свободу можно допустить. На мой взгляд, в качестве стопора надо было показать не металлическую полосу, а кованную деталь квадратного сечения.
