Amati Меркурий - 2018

#1 Сообщение Kazak »

Прочитал много тем по постройке Меркурия. Особо отмечу темы Константина Фомина ( http://forum.modelsworld.ru/topic1298start300.html) и полезное и интересное описание Юрия (viewtopic.php?f=31&t=3785&start=795). Решил начать и свою постройку набора Amati.
Большая просьба коллеги критиковать и подсказывать.

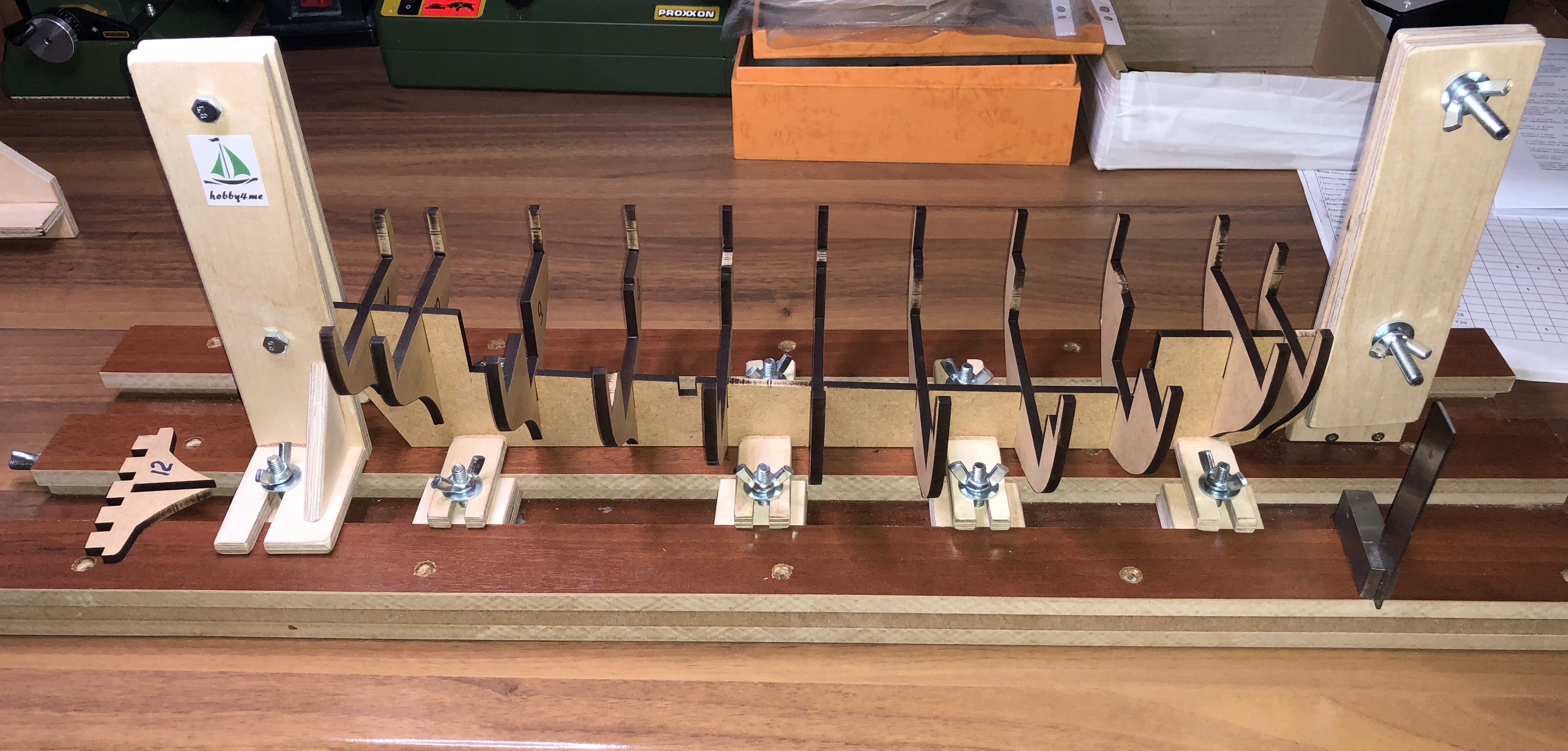

Пока примеряюсь.
Вложения
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#2 Сообщение Kazak »

Может кому понадобится.

Сканированная инструкция: http://gofile.me/3annY/WTcFMqgvi
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#3 Сообщение Kazak »

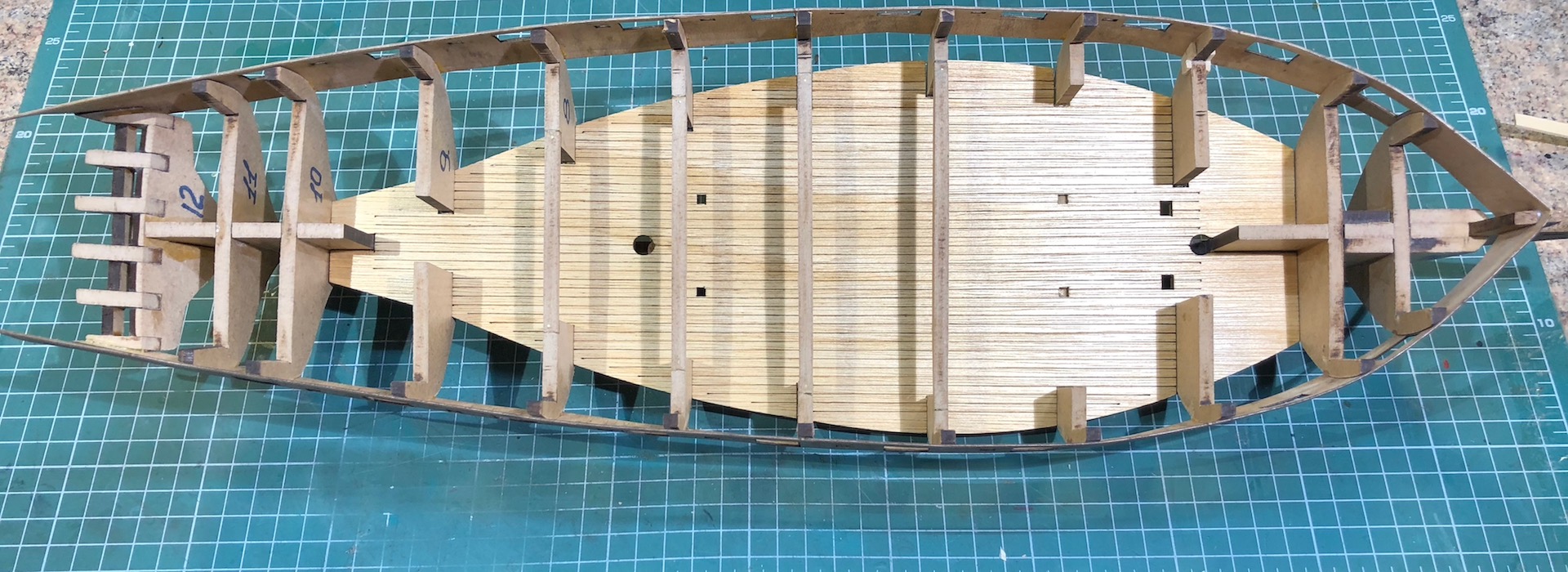

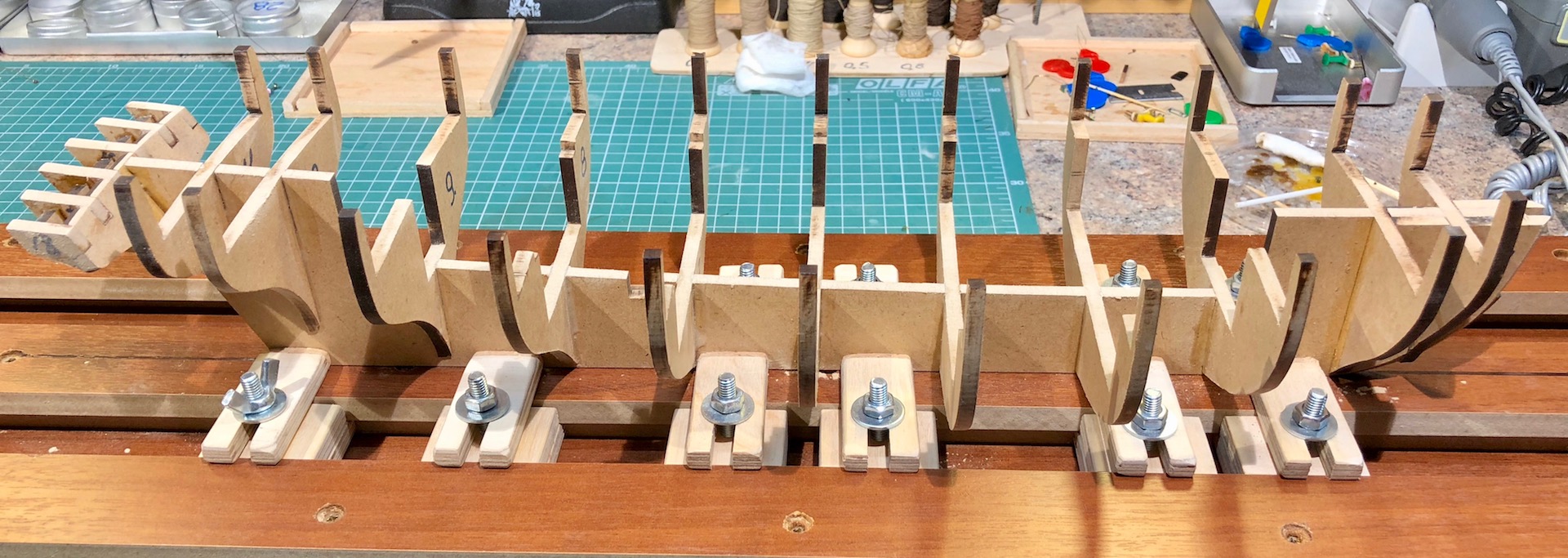

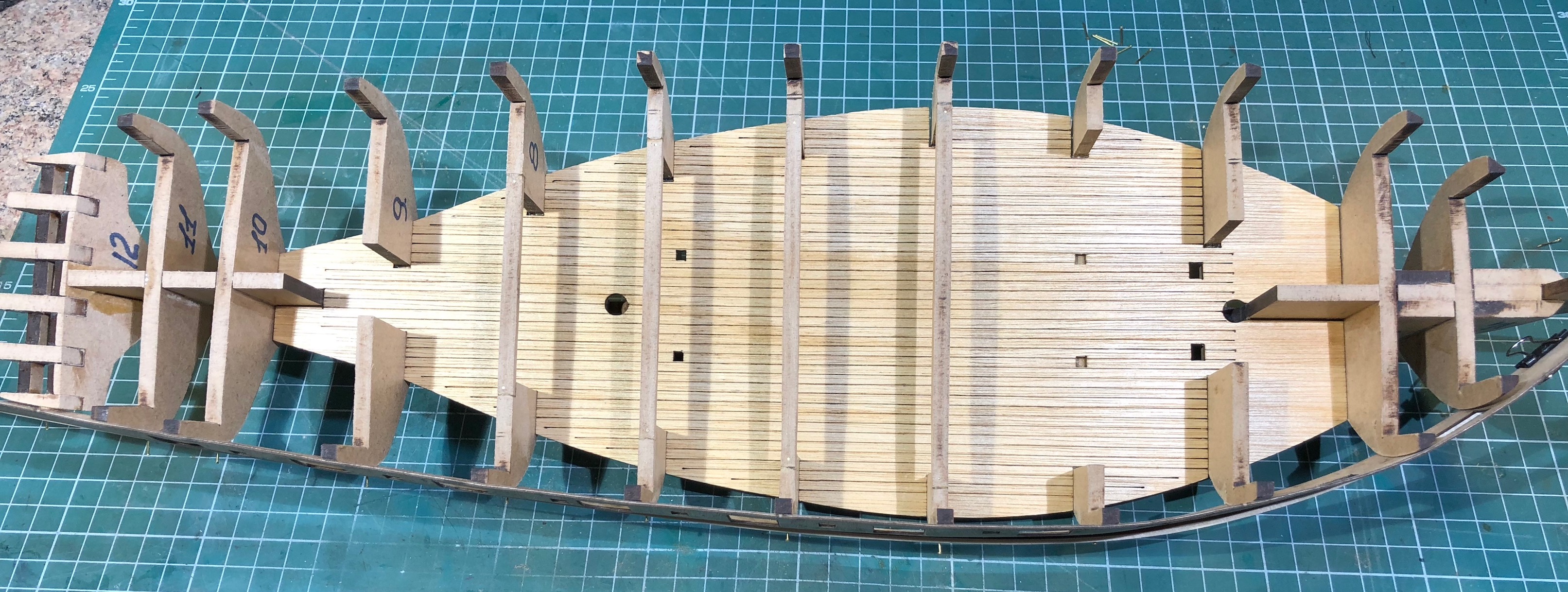

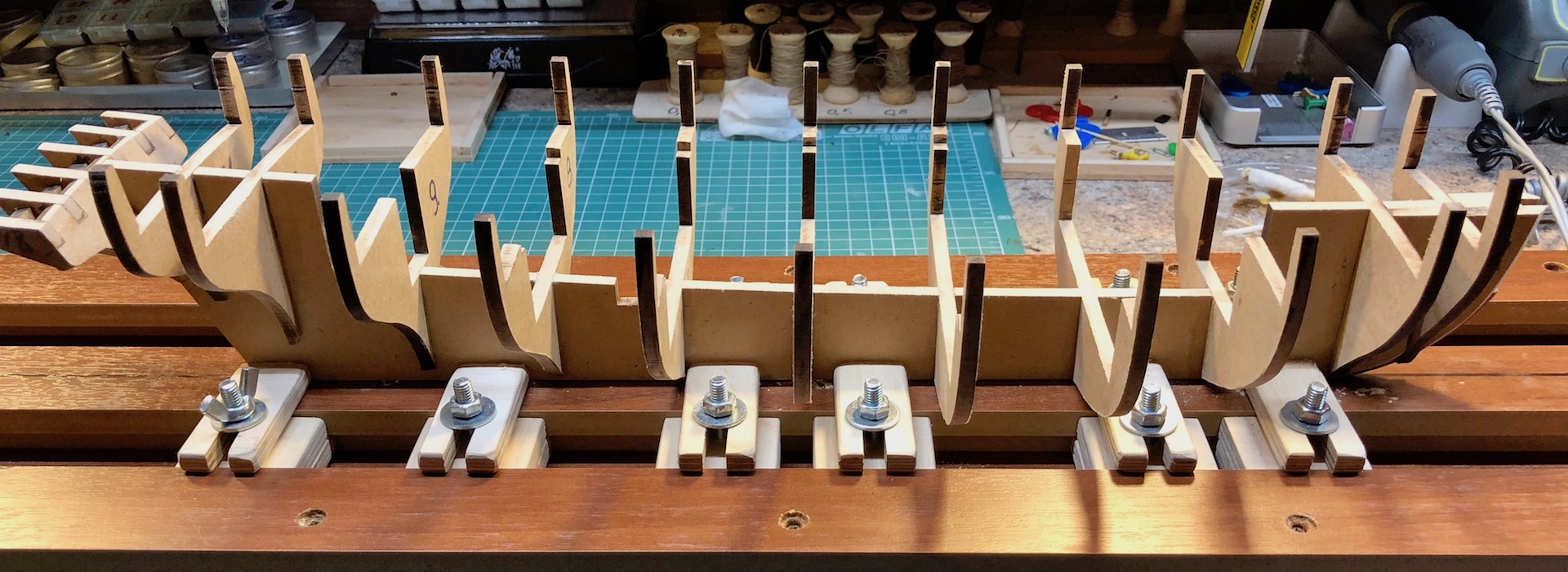

Установил шпангоуты.
Зачистил и покрыл тиковым маслом нижнюю палубу - по середине проявилась полоса по все видимости волокна фанеры.

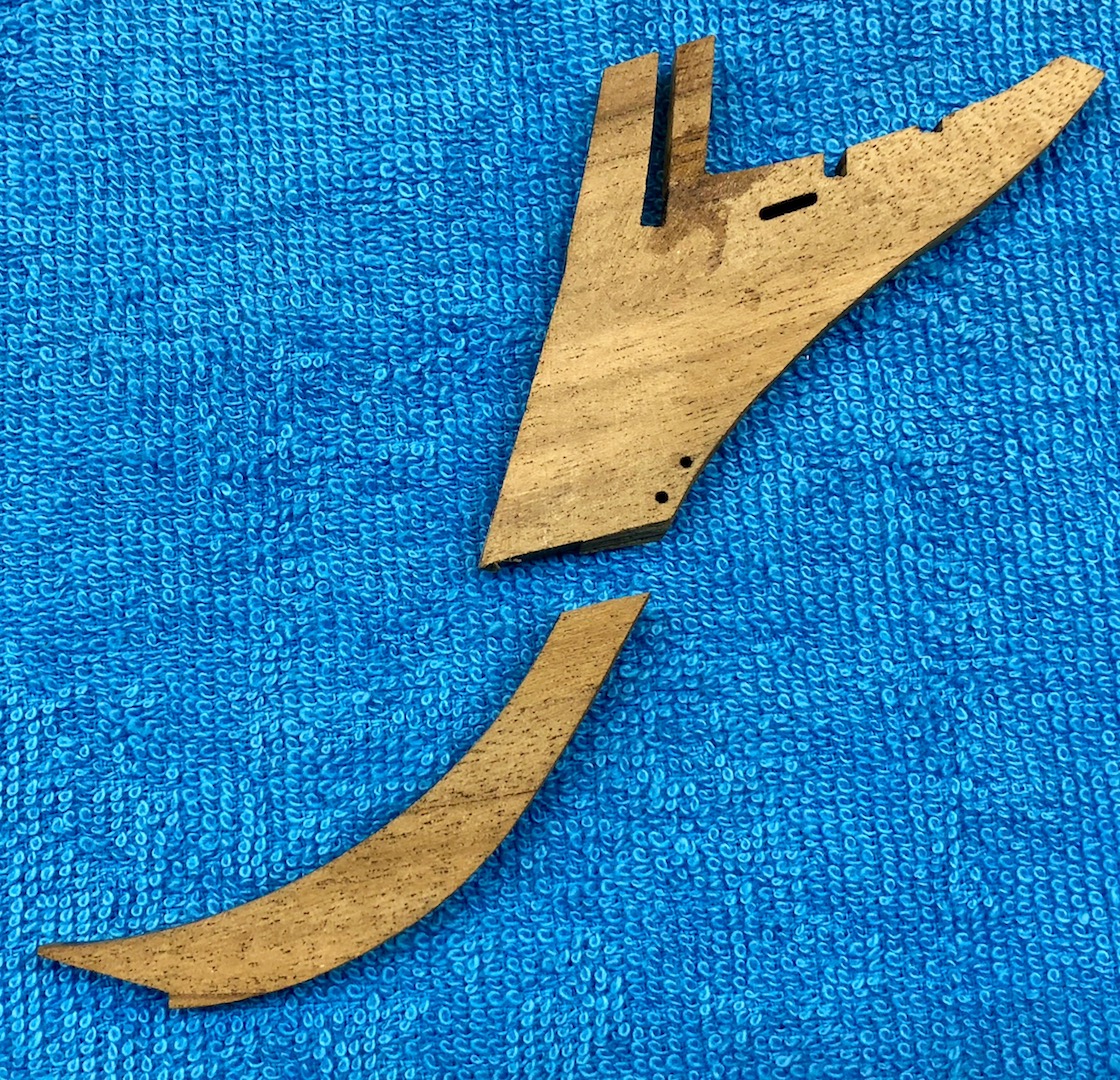

Очень хрупкие детали из ореха. Сломал форштевень в 2 местах.
Вложения
С уважением,
Сергей
"Феникс", "Меркурий"

PDV66
Сообщения: 392
Зарегистрирован: Пт фев 20, 2015 7:39
Откуда: Обнинск
Благодарил (а): 1 раз
Поблагодарили: 22 раза

Re: Amati Меркурий - 2018

#4 Сообщение PDV66 »

Сереж, привет!
с началом нового проекта!!! буду подглядывать
На стапеле: Шлюп Восток http://forum.modelsworld.ru/topic14340.html
Сошли со стапеля:
Шхуна Полоцк (+), Бригантина Феникс, Тендер Авось
______________________________________________________________
Никого нельзя обязать сверх его возможностей.
С уважением,
Дмитрий

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#5 Сообщение Kazak »

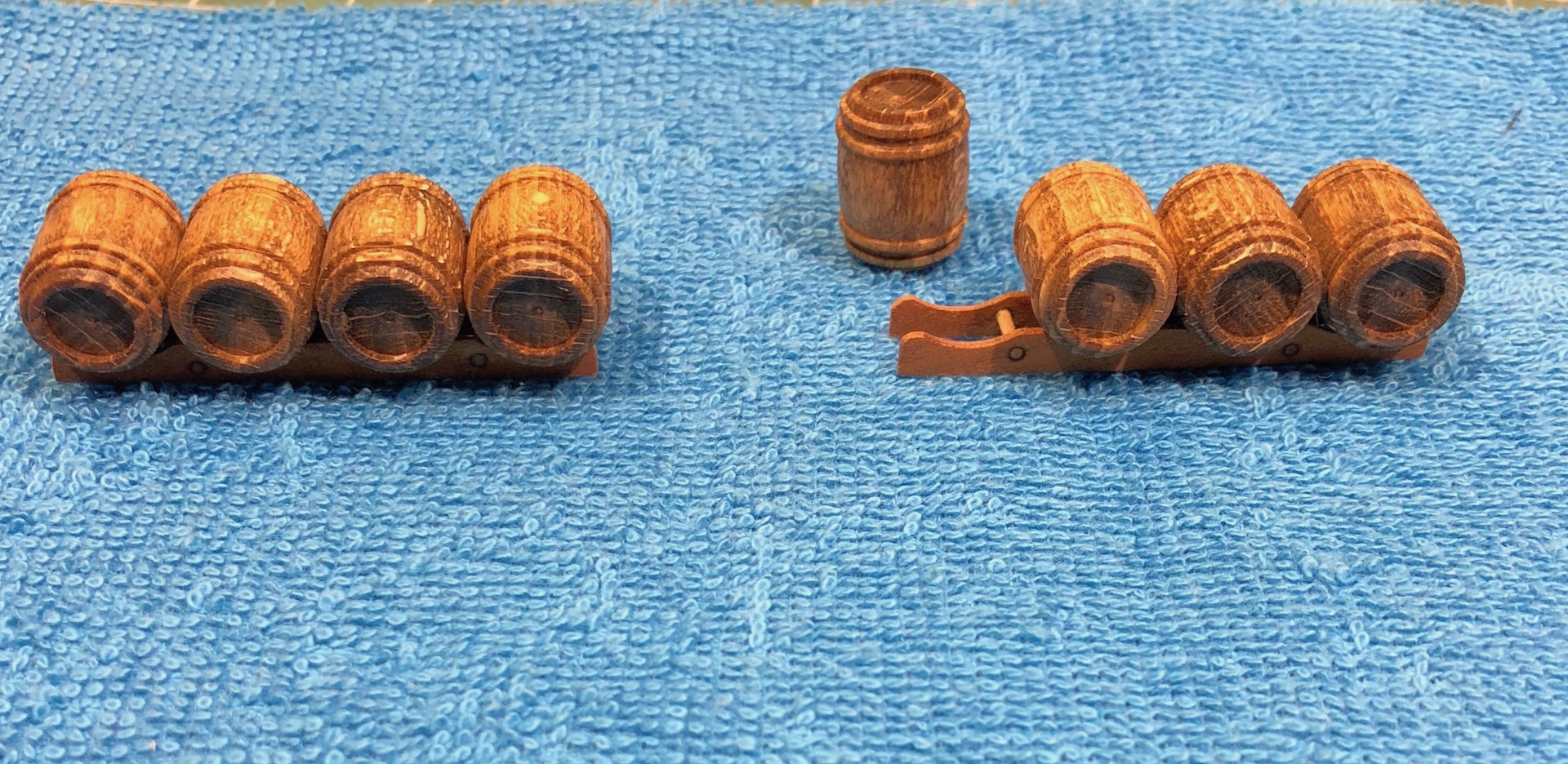

Покрыл бочки маслом и сделал подставку.
Вложения
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#6 Сообщение Kazak »

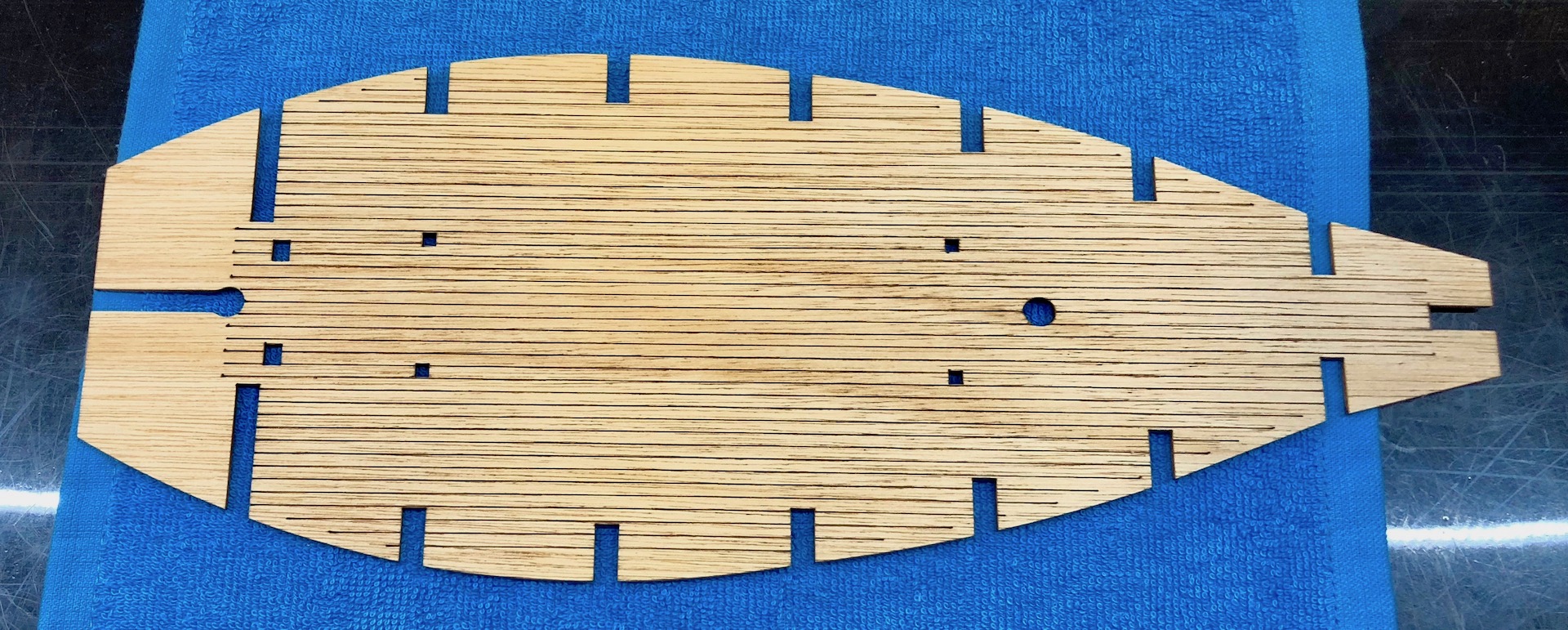

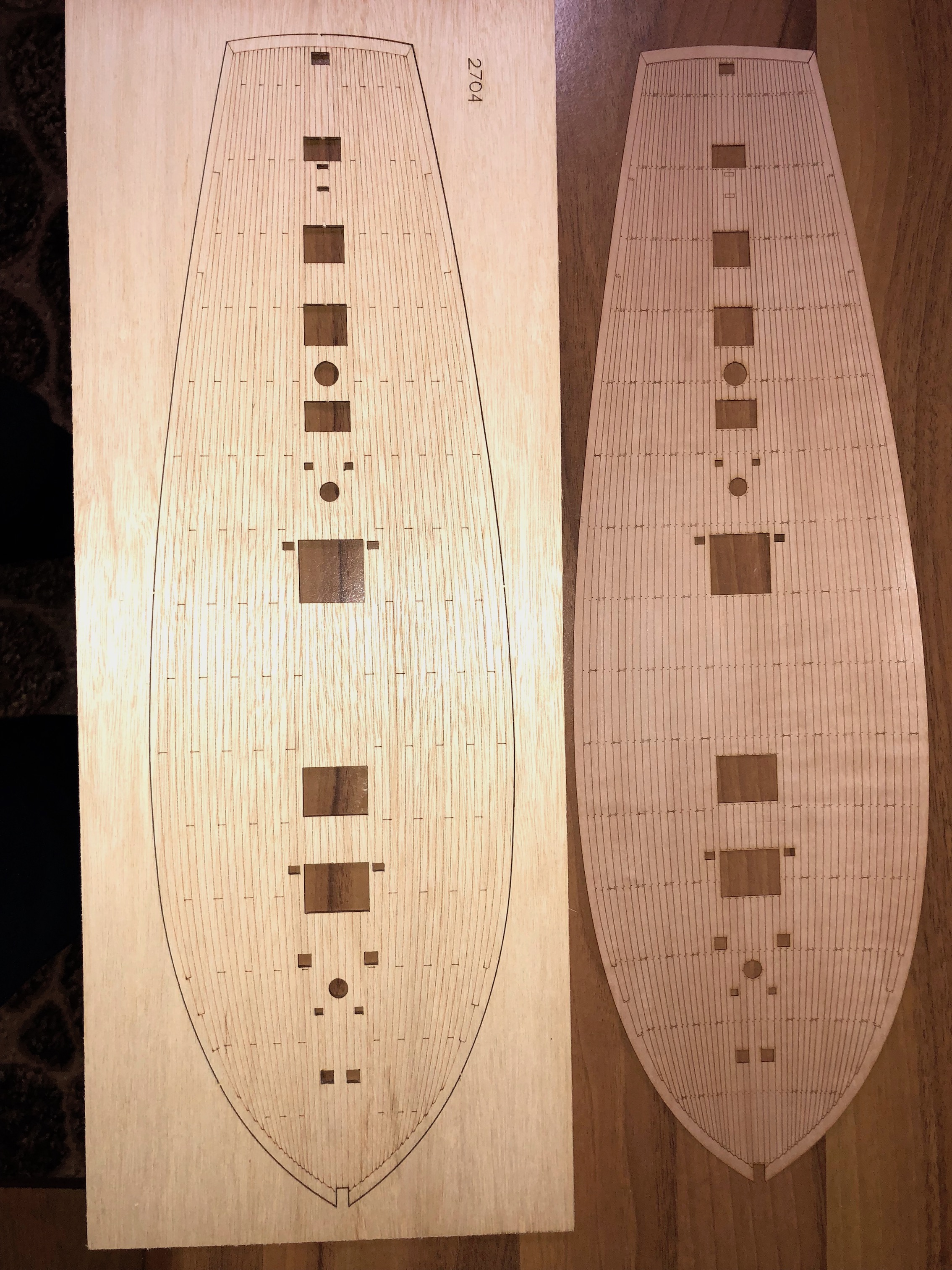

Получил новую палубу из грушового шпона. Толщин 0.5 мм.
Думаю, сшлифовать старую на 0.5 мм и наклеить новую сверху.
Приклеить лучше на ПВА или Момент Гель?
Вложения
С уважением,
Сергей
"Феникс", "Меркурий"

PDV66
Сообщения: 392
Зарегистрирован: Пт фев 20, 2015 7:39
Откуда: Обнинск
Благодарил (а): 1 раз
Поблагодарили: 22 раза

Re: Amati Меркурий - 2018

#7 Сообщение PDV66 »

а что со "старой"?!?.....
На стапеле: Шлюп Восток http://forum.modelsworld.ru/topic14340.html
Сошли со стапеля:
Шхуна Полоцк (+), Бригантина Феникс, Тендер Авось
______________________________________________________________
Никого нельзя обязать сверх его возможностей.
С уважением,
Дмитрий

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#8 Сообщение Kazak »

Дима, привет!
Не нравится мне цвет и лазерная нарезка. Шпонированная более четкий рисунок досок и гвоздевания, структура дерева.
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Иван Карпушкин
Сообщения: 1391
Зарегистрирован: Ср авг 15, 2012 18:51
Благодарил (а): 541 раз
Поблагодарили: 234 раза

Re: Amati Меркурий - 2018

#9 Сообщение Иван Карпушкин »

Kazak писал(а):Приклеить лучше на ПВА или Момент Гель?
Шпон тонкий, от ПВА сразу волной пойдет, посмотрите ветки по Фениксу/Полоцку. Лучше гель

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#10 Сообщение Kazak »

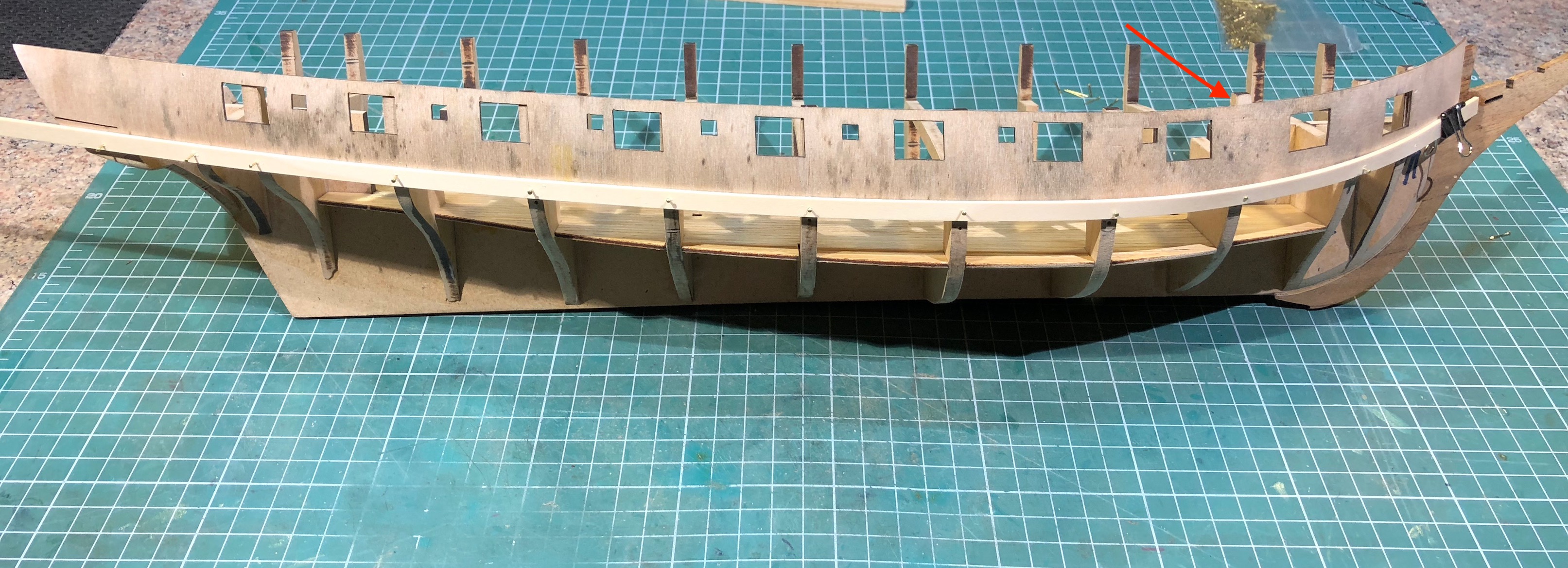

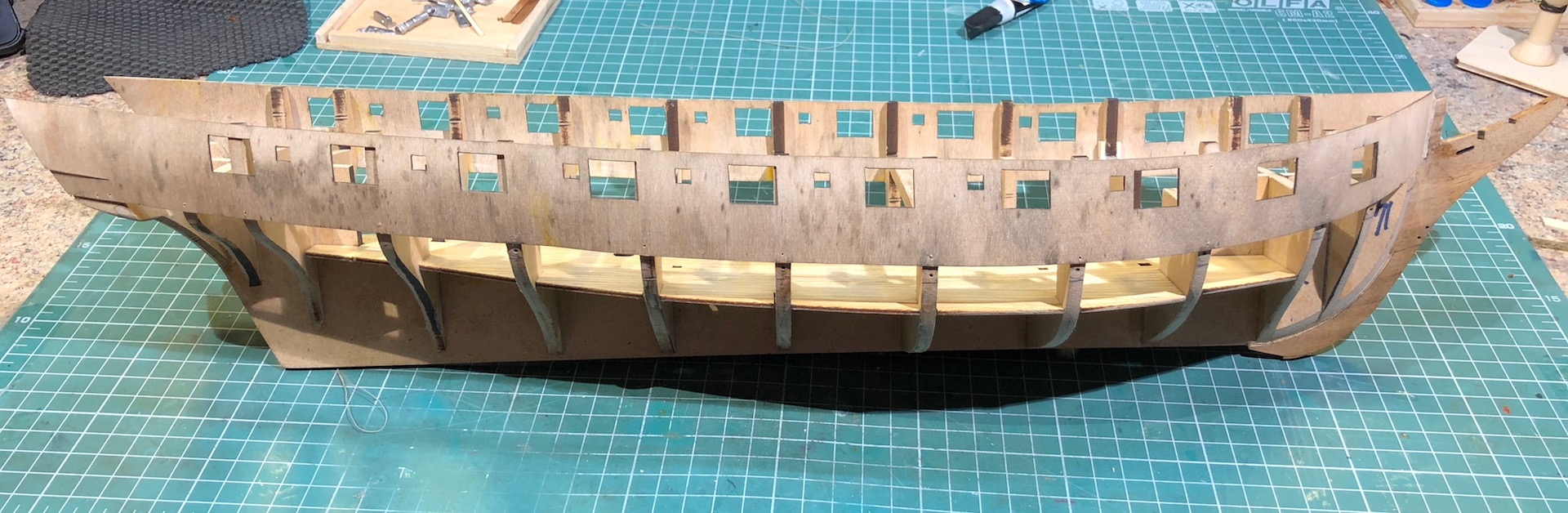

Не могу понять где ошибка.
Третий шпангоут выступает над фальшбортом. На фото красная стрелка.
Вложения
IMG_5047 2.jpg
С уважением,
Сергей
"Феникс", "Меркурий"

PDV66
Сообщения: 392
Зарегистрирован: Пт фев 20, 2015 7:39
Откуда: Обнинск
Благодарил (а): 1 раз
Поблагодарили: 22 раза

Re: Amati Меркурий - 2018

#11 Сообщение PDV66 »

Сереж, привет!
я конечно не "спец" (лОх!!) в данной модели.... - может шпангоут "осадить" надо - приложи "направляющую" по днищу.... будет "яма" - значит осаживаЙ....
На стапеле: Шлюп Восток http://forum.modelsworld.ru/topic14340.html
Сошли со стапеля:
Шхуна Полоцк (+), Бригантина Феникс, Тендер Авось
______________________________________________________________
Никого нельзя обязать сверх его возможностей.
С уважением,
Дмитрий

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#12 Сообщение Kazak »

Привет Дима!

По сборке шпангоутов все проверил и перепроверил- все ок. Если было бы что ни так, не стала бы нижняя палуба.
Я думаю, что это проблема фальшборта. Для придания форты я его мокрым притягивал к пластиковой трубе 40 мм на 2 недели. Видать его в этом мете как то повело.
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#13 Сообщение Kazak »

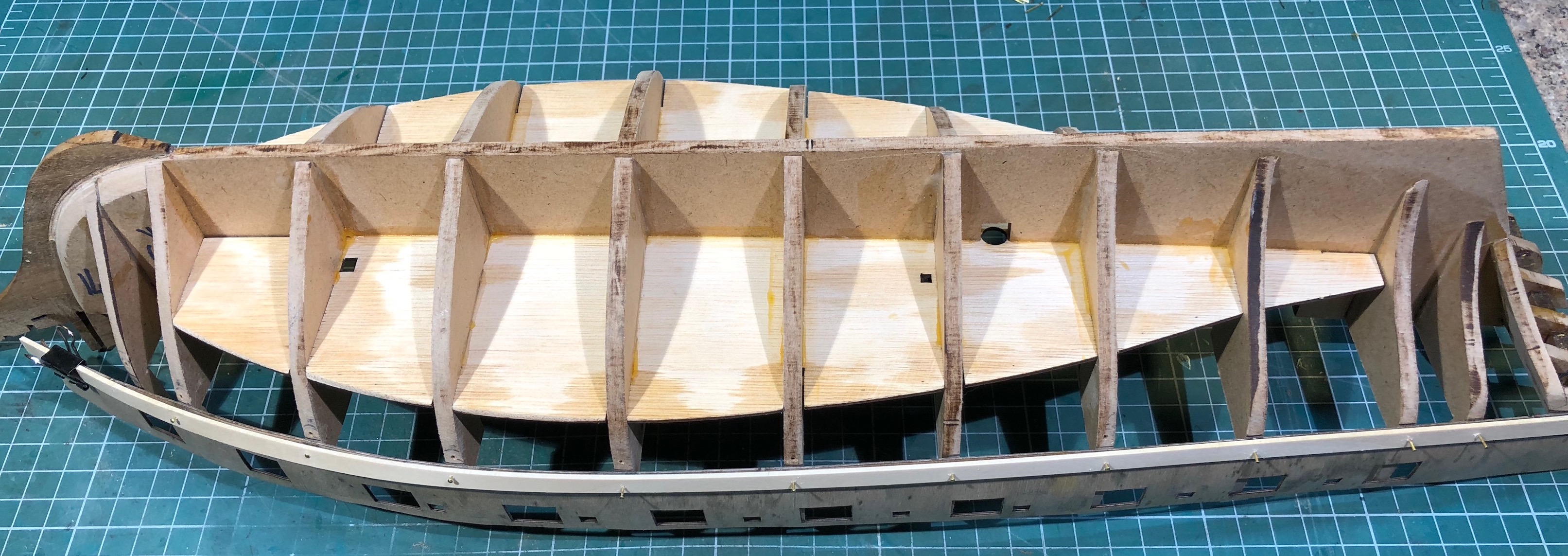

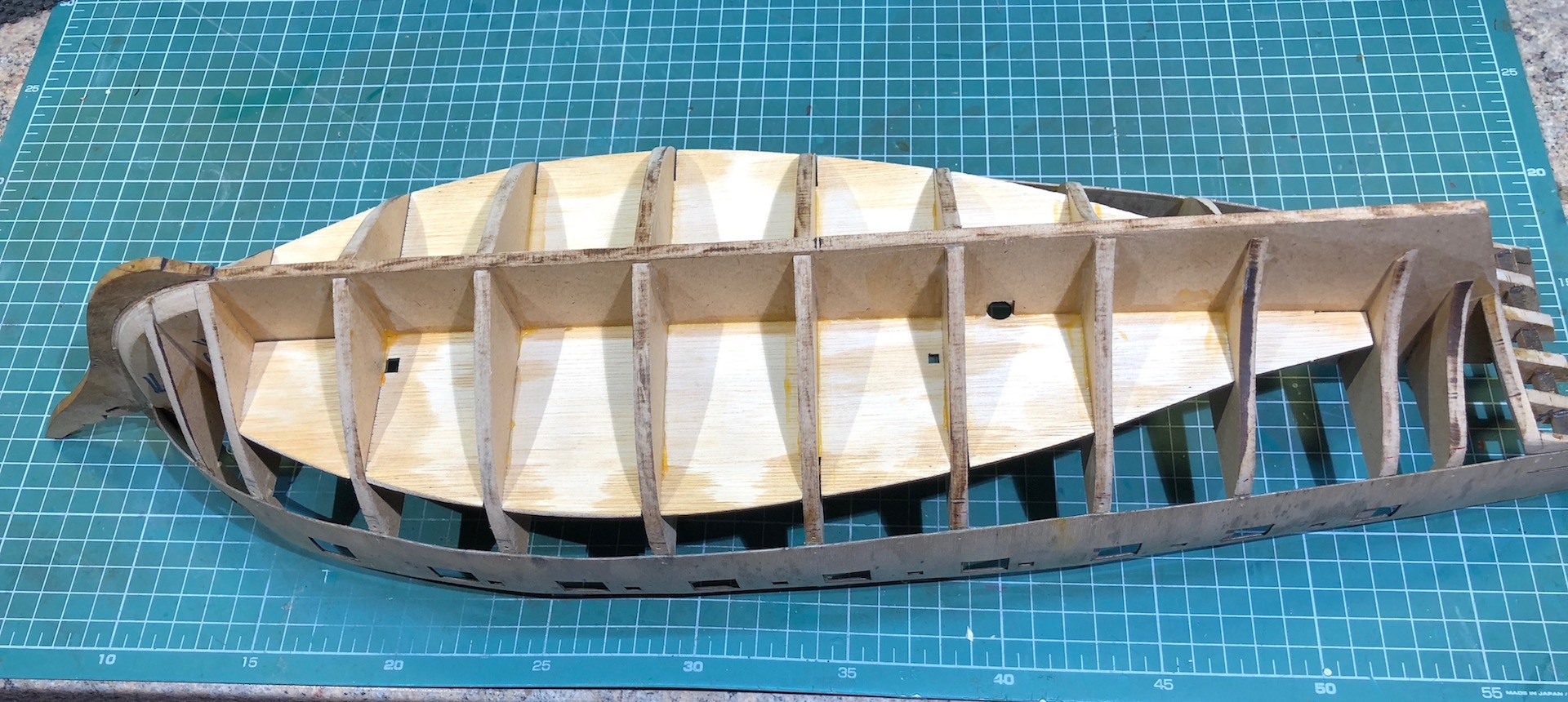

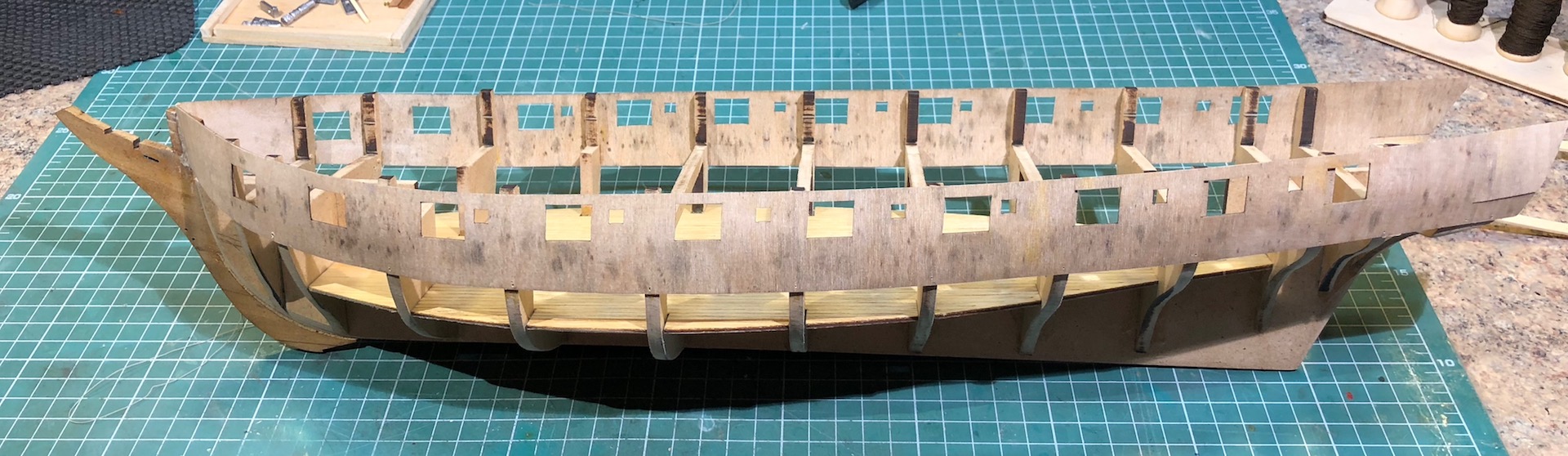

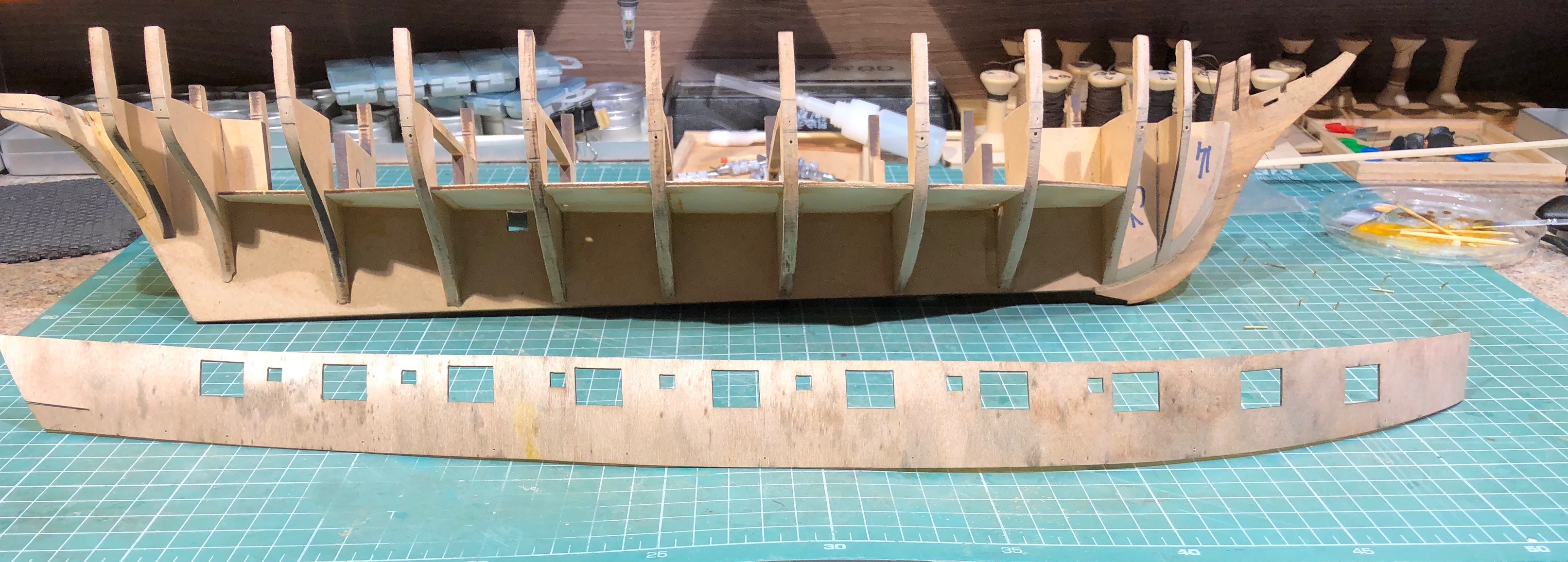

Установил фальшфорт.
Вложения
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Kazak
Сообщения: 520
Зарегистрирован: Вт фев 18, 2014 13:10
Откуда: Мариуполь
Благодарил (а): 21 раз
Поблагодарили: 28 раз

Re: Amati Меркурий - 2018

#14 Сообщение Kazak »

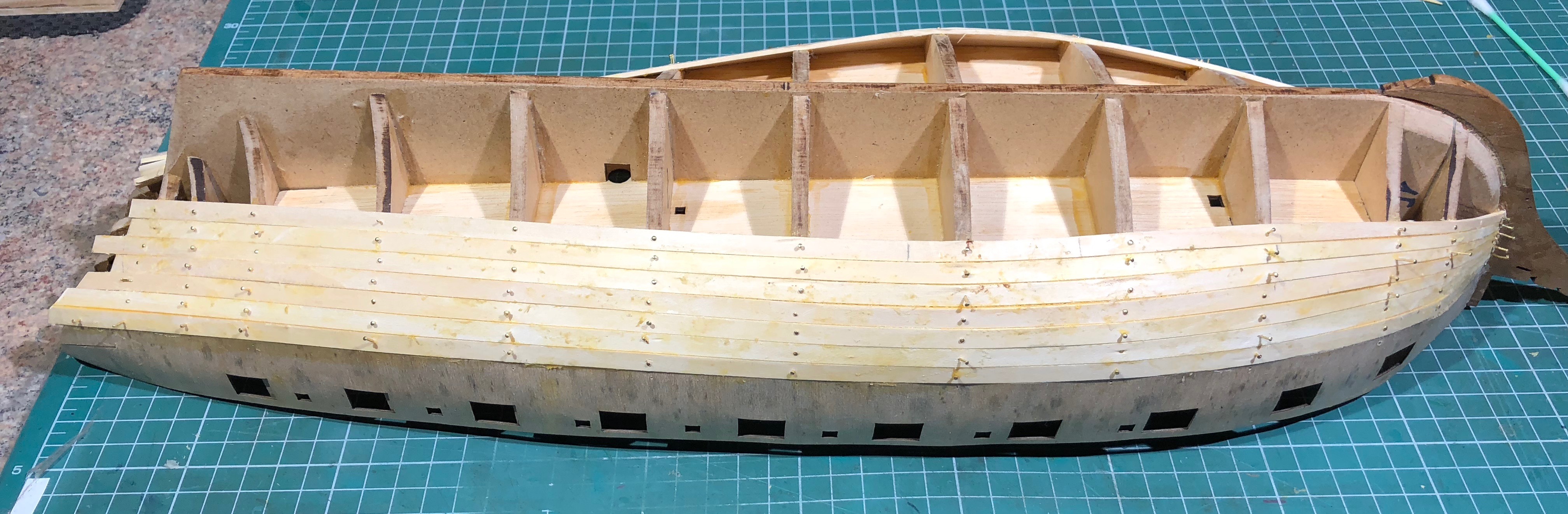

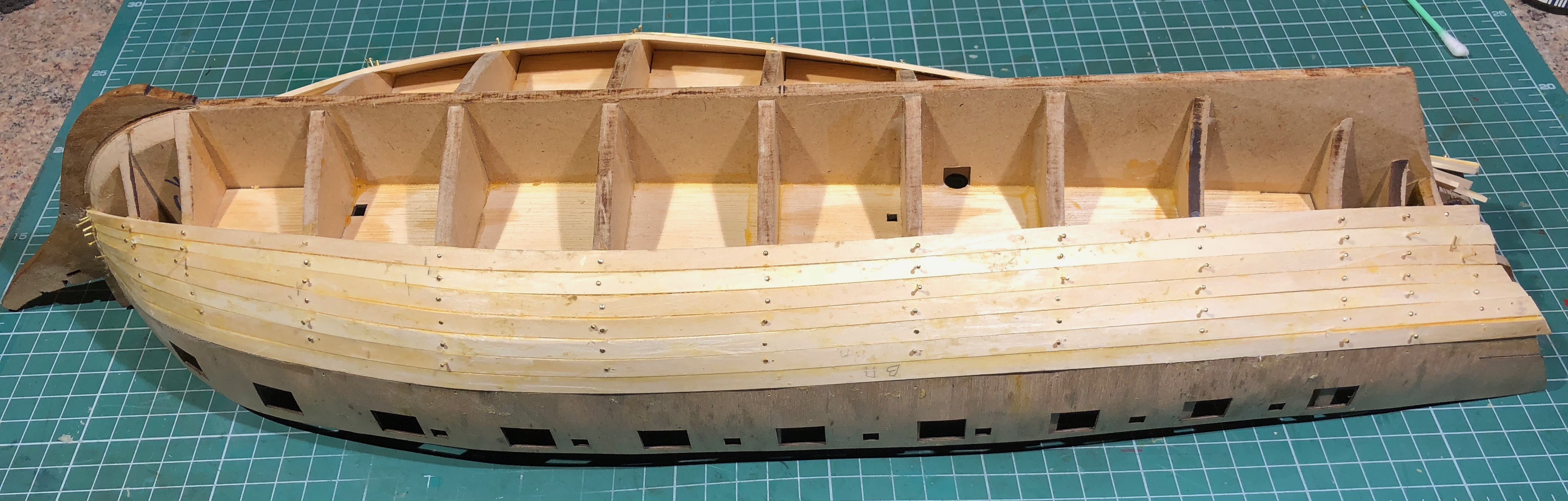

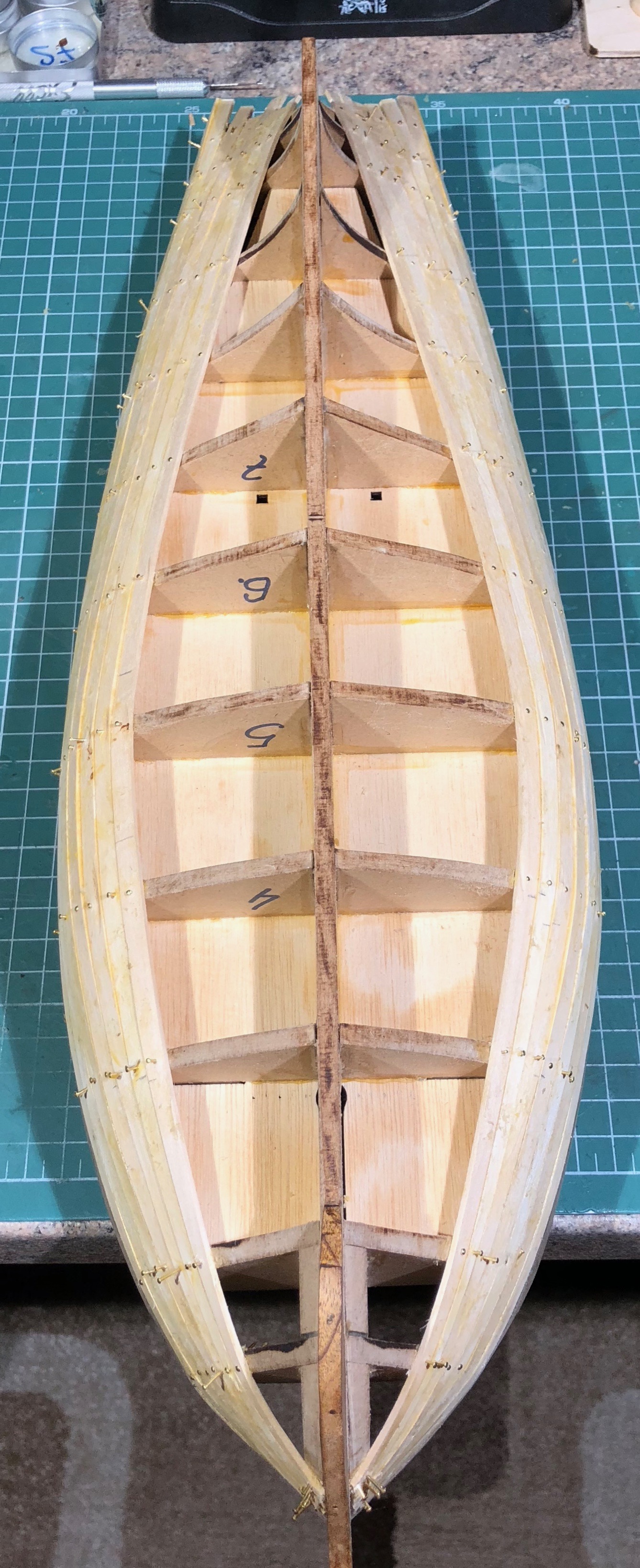

Начал черновую обшивку.
На фото- дальше рейки при установке идут на ребро.
Как лучше продолжить:
- с вставками клиньями
- начать ложить снизу от киля дальше стыковать с вставками
- продолжить ложить с изгибом на ребро
Вложения
С уважением,
Сергей
"Феникс", "Меркурий"

Аватара пользователя
Иван Карпушкин
Сообщения: 1391
Зарегистрирован: Ср авг 15, 2012 18:51
Благодарил (а): 541 раз
Поблагодарили: 234 раза

Re: Amati Меркурий - 2018

#15 Сообщение Иван Карпушкин »

ИМХО, черновую клеить как рейка ложится (плюс клинья) с минимальными изгибами, это минимизирует лишние напряжения плюс рейки чистовой обшивки не попадут "шов в шов" с рейками черновой
