Гребные бриги и фрегаты

[TedBelsky]

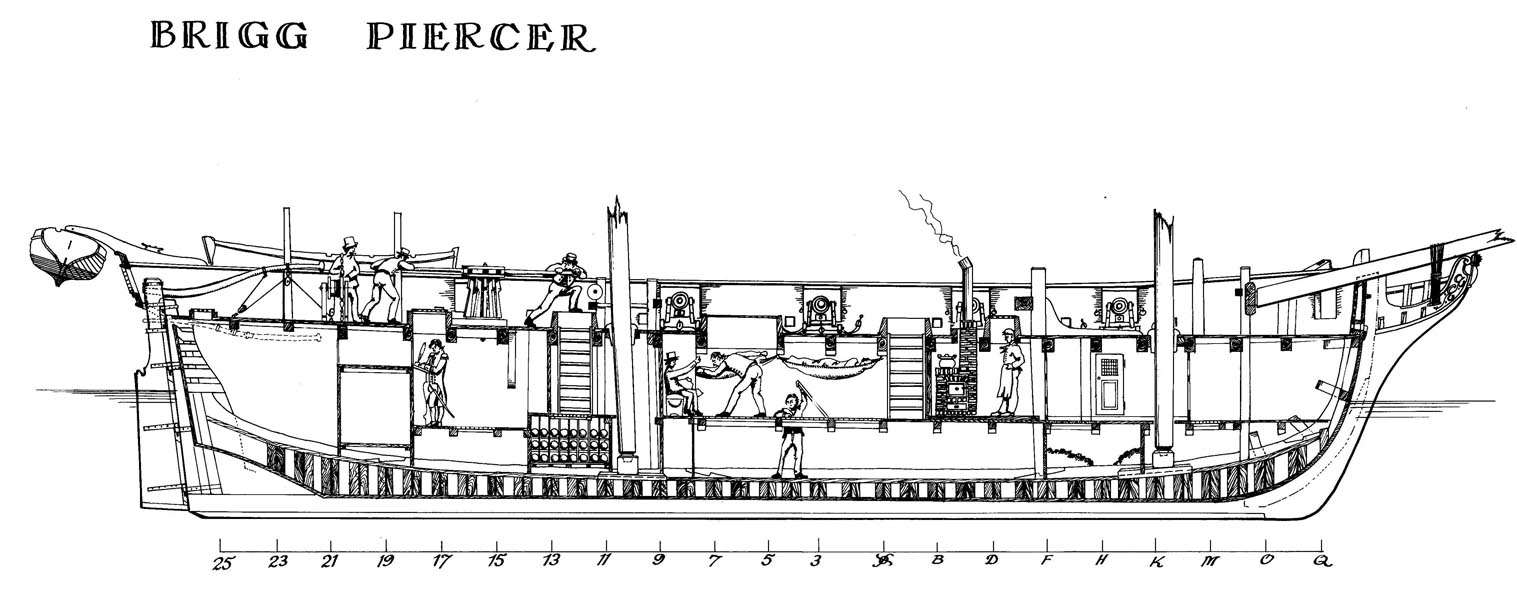

Коллеги, никто не подскажет, где можно посмотреть продольные разрезы? Никак не могу понять, как в компоновку вписаны гребцы

Вообще с продольными разрезами тех же бригов в сети странная напряженка. Тот же гугль кроме разрезов "Бигля" ничего толком не находит

[а.маркизов]

Гребли стоя.

[Тэд]

Разве здесь кто-то гребет?
Гребные бриги - что-то новое.

[Mikhail Krakhmalnyi]

Почему же новенькое? Практически все бриги ,по крайней мере начала 19 века,имели весла. И Феникс и Меркурий и ряд других имели весла

[TedBelsky]

Гребли стоя

А в каких отсеках находились гребцы? Или было выделено какое-то специальное пространство вдоль бортов?

[TedBelsky]

Гребные бриги - что-то новое.

Вот гребной бриг (по русской классификации - катер) "Меркурий" захватывает фрегат "Венус"

[Mikhail Krakhmalnyi]

Гребли стоя. Весла хранились в трюме . В бортах были специальные порты для весел,располагались эти порты между пушечными портами. Так что пушки гребле не мешали.Специальных гребцов на русских бригах не было,гребли матросы.При чем на бригах была только одна орудийная палуба.

[yurayerz]

Как же без тут фрагмента знаменитой картины штурмана Прокофьева?

http://forum.modelsworld.ru/topic511.html

[Anatoly Emelyanov]

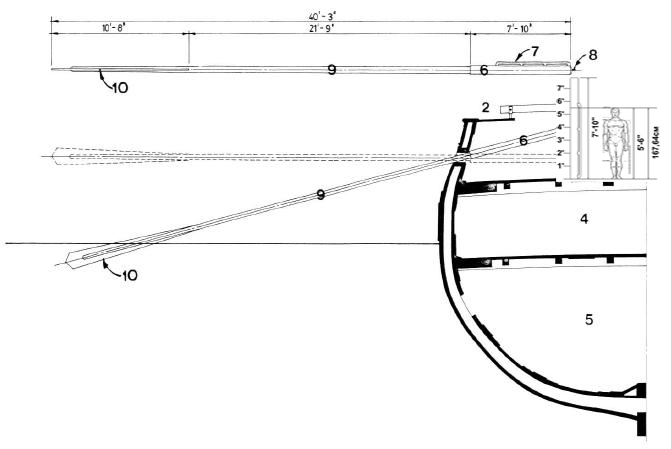

Из анатомии 24-х пушечного фрегата "Пандора". Весло дано с размерами, можно прикинуть отталкиваясь от этих размерений высоту гребной палубы и соразмерить со среднестатистической фигуркой человека(вроде как определились что по данным нета в конце 18 века среднестатистический европеец имел 168 см роста, или примерно 5 футов 6 дюймов).
Кстати, в этой анатомии можно найти и продольный разрез)

[Тэд]

Относительно «гребных бригов и катеров»: все же это разные вещи. Они (в т.ч. и «Меркурий») входили в состав корабельного флота. Иногда весла имели и фрегаты, и даже линейные корабли, как англ. «Тайгер» (1681 г.), к примеру. Название «гребной» к бригу, катеру или еще какому кораблю нельзя применять, если он не входил в состав гребного флота.

[FreeLander]

Название «гребной» к бригу, катеру или еще какому кораблю нельзя применять, если он не входил в состав гребного флота.

Мне кажется это несколько спорно. Я не специалист в классификации парусников, но точно знаю, что есть устоявшийся термин для названия малых английских фрегатов - "гребные фрегаты". Посмотрите в анатомии Блэндфорда, там они так и зовутся "галерами", несмотря на то, что это трёхмачтовые парусники.

[Марсовый]

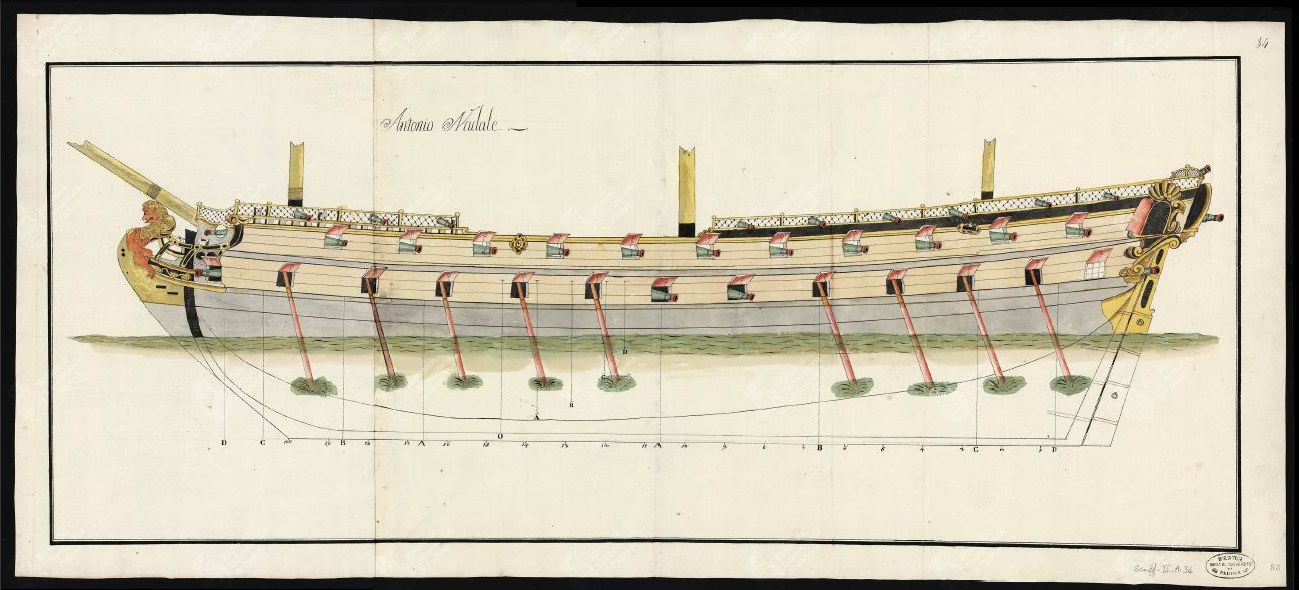

Если речь не только о русских, то вот венецианский. И спец портов не нужно

[Тэд]

Относительно «фрегатов-галер»: в Англии такие“galley frigates” появились в 1670-х, они имели только 2 пары пушек на нижнем деке, остальные порты использовались .для весел; предназначались для операций против алжирских фрегатов. С 1689 г. такие «полудечные фрегаты» (28-32-36-пуш.) в Англии строились большими сериями (десятками), с 2-4-6-8 9- или 12-фунтовками на нижнем деке (остальные могли использоваться для весел), батареей 6-ф. на опердеке и несколькими 4ф миньонами на открытой палубе (Штаты 1703 г.). Далее, их строительство прекратилось, но по Штатам 1719 г. вместо них начали строить 20пуш. корабли 6 ранга, у которых порты нижнего дека могли быть использованы для весел (кроме трех пар – грузовых). По Штатам 1741 г. была построена последняя серия таких 22-24-пуш. кораблей с 4 9-фунт. на нижнем деке. Схожие корабли строили фрацузы (до сер. 18 в., они их называли «полуторадечными), венецианцы и турки.
Иногда порты для весел имели и небольшие 40-46-пуш. 2-дечники

[TedBelsky]

Гребли стоя

В описании боя Казарского обнаружил фразу "гребцов посбивало с банок"...

[greenstone]

Коллеги, обновлю темку вопросом
Помогите найти детальный чертеж весла для английского брига конца 18 века. Сам пока никак не найду ...
