Такелаж галеона 16-17 века

[kirill4.66]

Спасибо за внимание!
Буй - импровизация по мотивам...
Это ближайшее что нашёл близкое по описанию и форме к якорному бую конической формы, что виден на картине Ван де Вельде старшего,что я выше постил...
На ресурсе,по ссылке выше давал ,нашёл эту фотку...атрибутируют 15 веком , и именно буй, но не якорный ,а навигационный !
Описание - здесь
https://uslhs.org/buoys-0
Так как формально все прибамбасы якорного буя в наличии , мог быть использован как и якорный буй, только меньшего размера...сделан как бочка, большой рым снизу, маленький сверху...
Повторюсь - это тоже самое, один из вариантов формы якорных буёв, что описывают авторы в серьёзных книгах

Как устроены круглые буи ,которые хорошо видны на картинах голладских "галеонов" не понял...здесь хоть конструкция понятна

[kirill4.66]

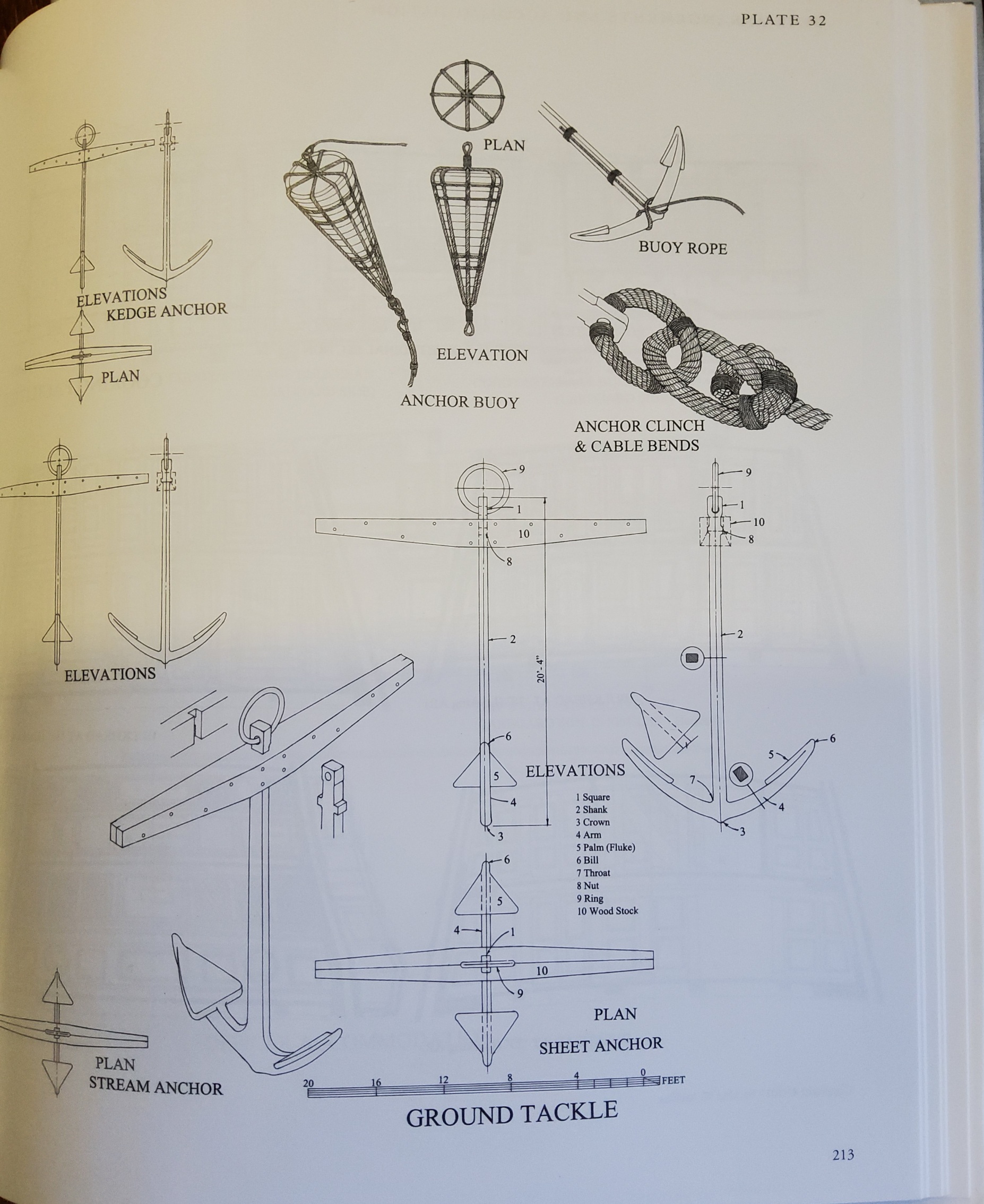

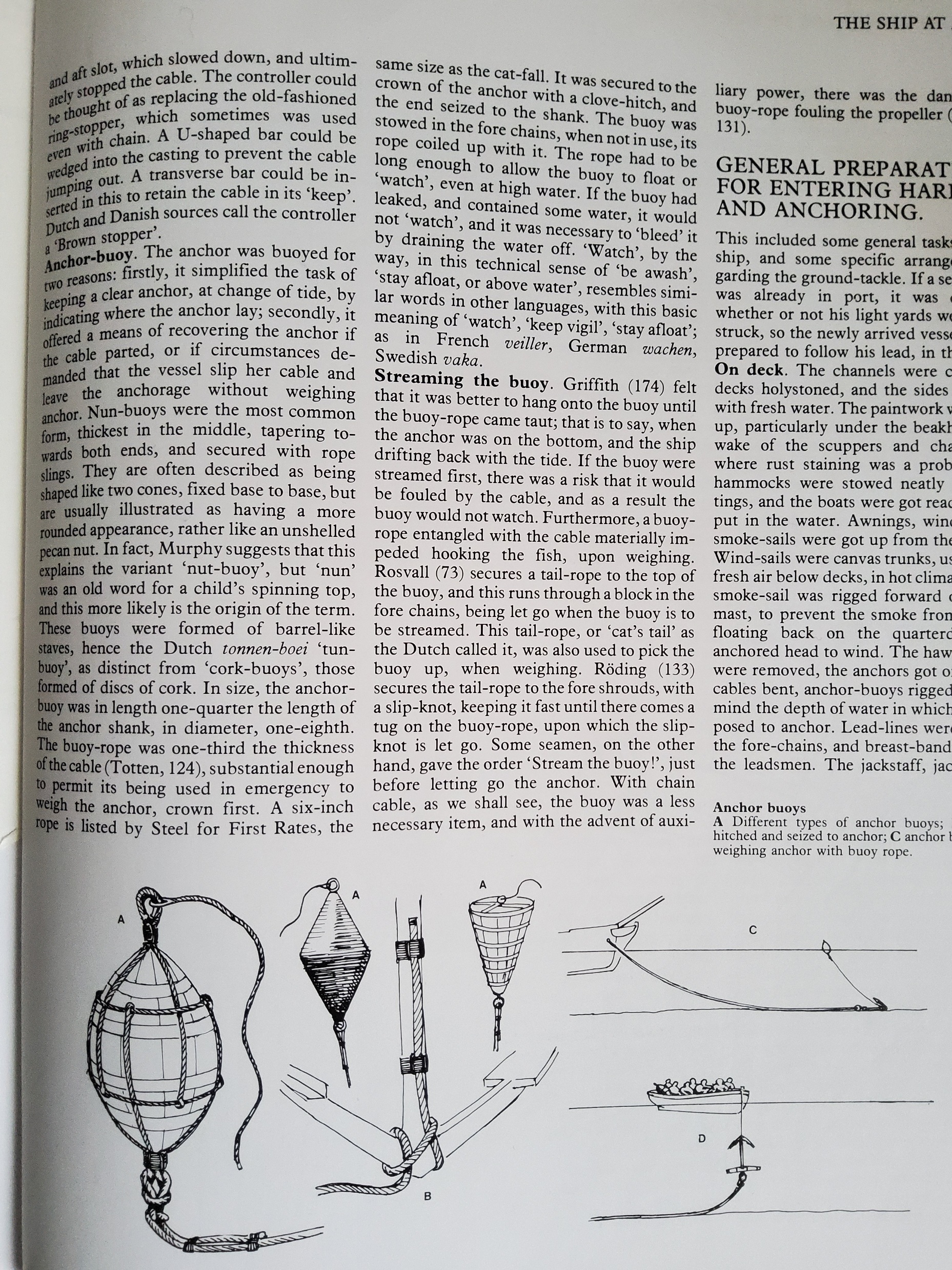

Описание из книг John Harland" Seamanship in the age of sail",

и из монографии по SOS 1637 от John McKay...последний похоже показал ,судя по картинке, пробковый буй, а не набранный как бочка...

[kirill4.66]

Всем Привет!
Товарищи, не могу вспомнить
подскажите кто в теме...

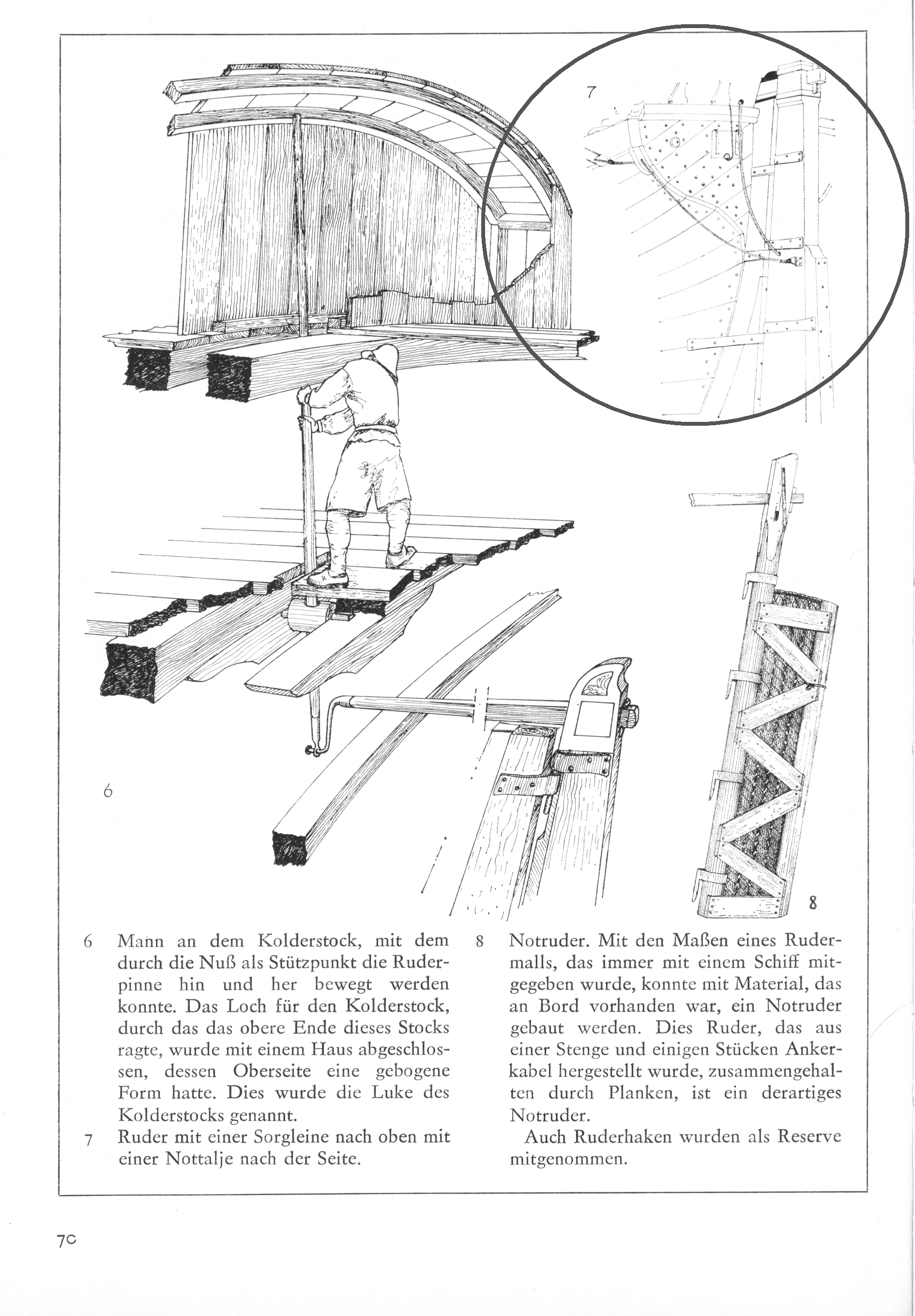

\где то недавно рассматривалась информация по "страховке " пера руля, как она должна выглядеть применительно к 16-17 веку(галеон)...

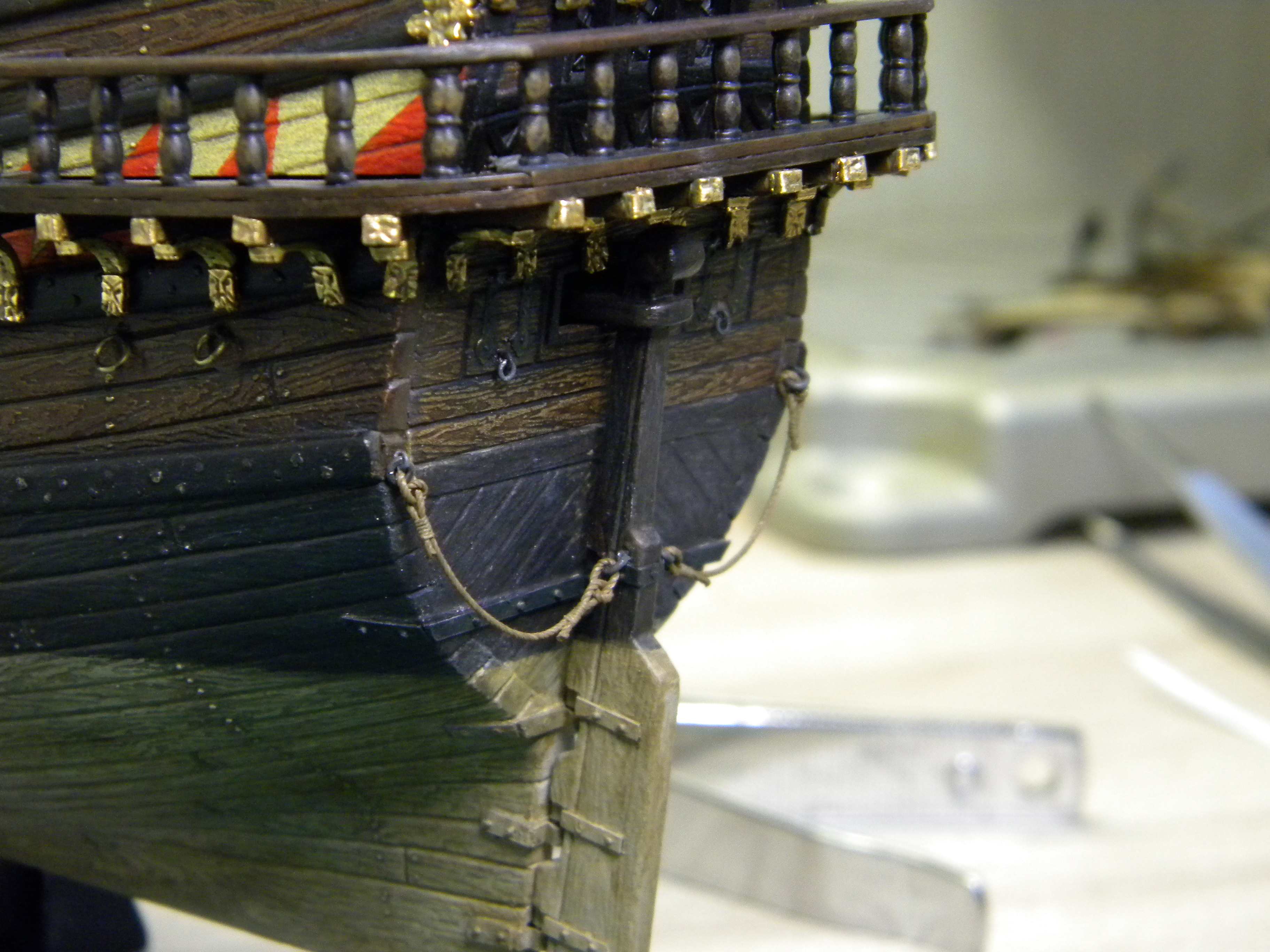

я сделал так , но мне кажется это просто фантазия на "тему"... вроде должен быть один трос/ с одной стороны пера руля?
как правильно?

[kirill4.66]

очень сомневаюсь, что правильно изобразил сорлинь ... нужно сделать некоторые корректировки ...

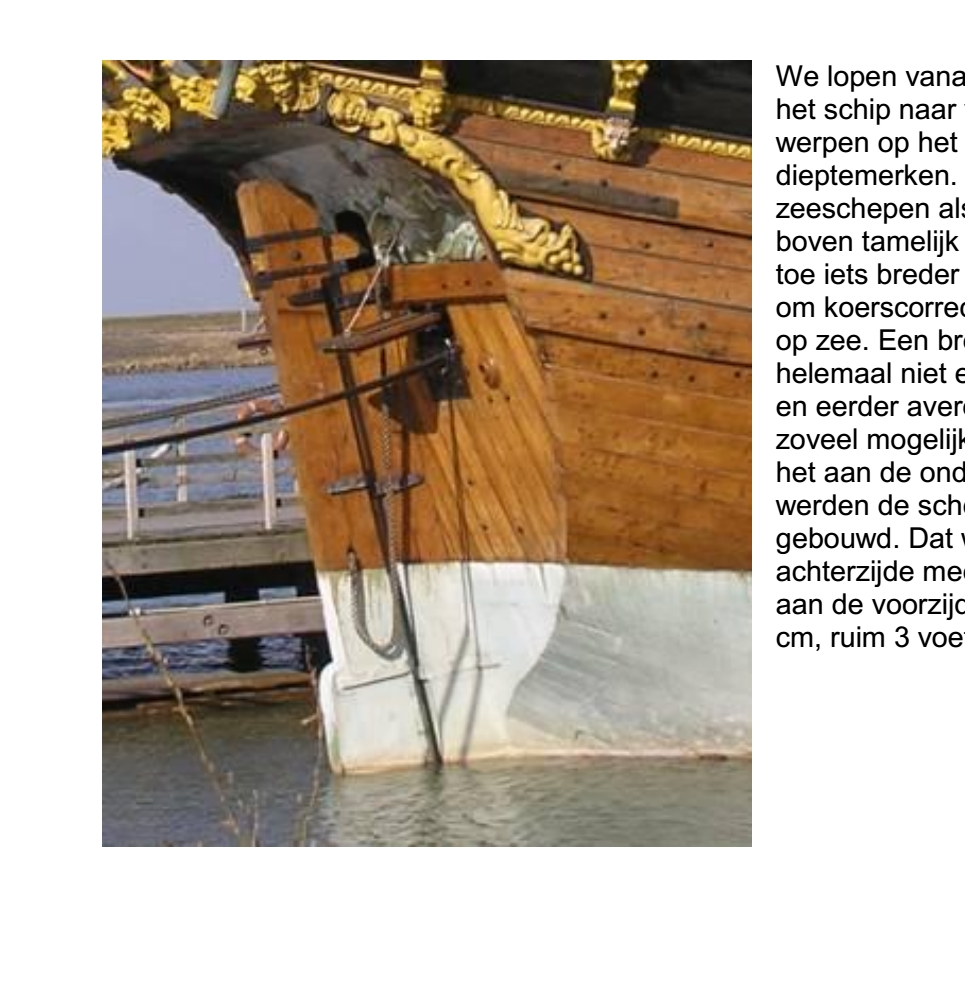

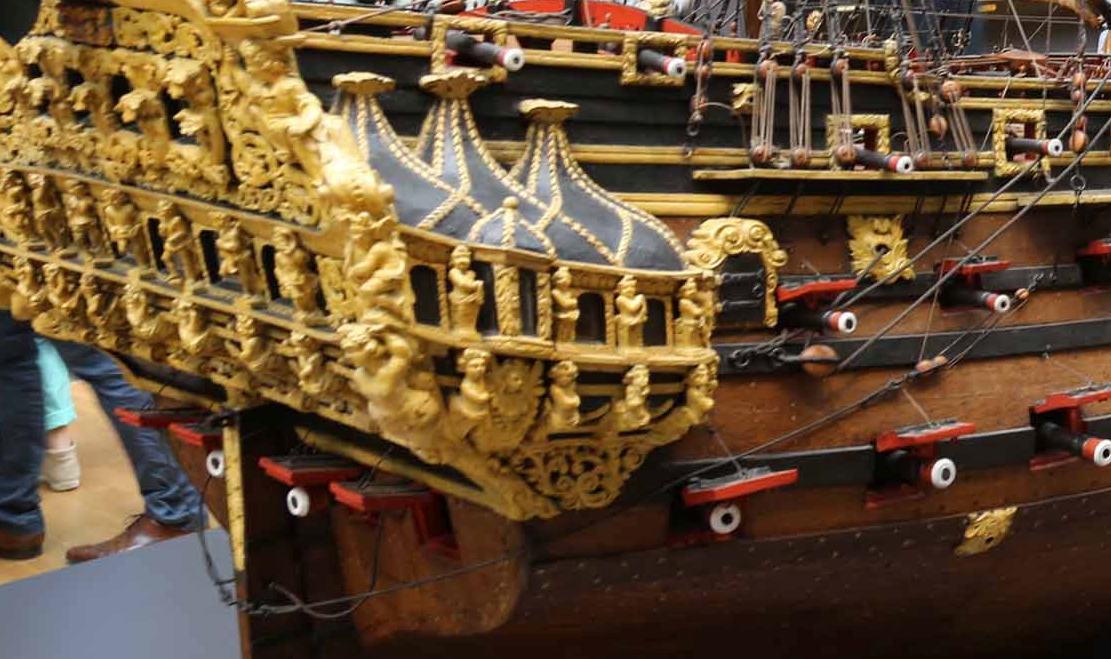

Я хочу сделать это так, как показано на фото 05,06 модели WR ... понятно, что это слишком далеко от испанского галлеона и исторической точности, но мне нравится эта версия ...
в любом случае, у меня нет других четких доказательств как это могло быть \ или должно быть устроено на галлеоне конца 16 - начала 17 века ...

[Бирюков Славик]

слишком далеко от испанского галлеона и исторической точности, но мне нравится эта версия ...
в любом случае, у меня нет других четких доказательств как это могло быть \ или должно быть устроено на галлеоне конца 16 - начала 17 века ...

Голландцы тоже хороший пример. Подписывают как голландский фрегат, хотя это галеон:

[kirill4.66]

Вячеслав,
Спасибо за информацию!!

[eugen.t]

https://www.shipmodeling.ru/phpbb/downl ... &mode=view
Кирилл а лткуда эта картинка? интересный вариант с дополнительными талями

[kirill4.66]

Привет Евгений,

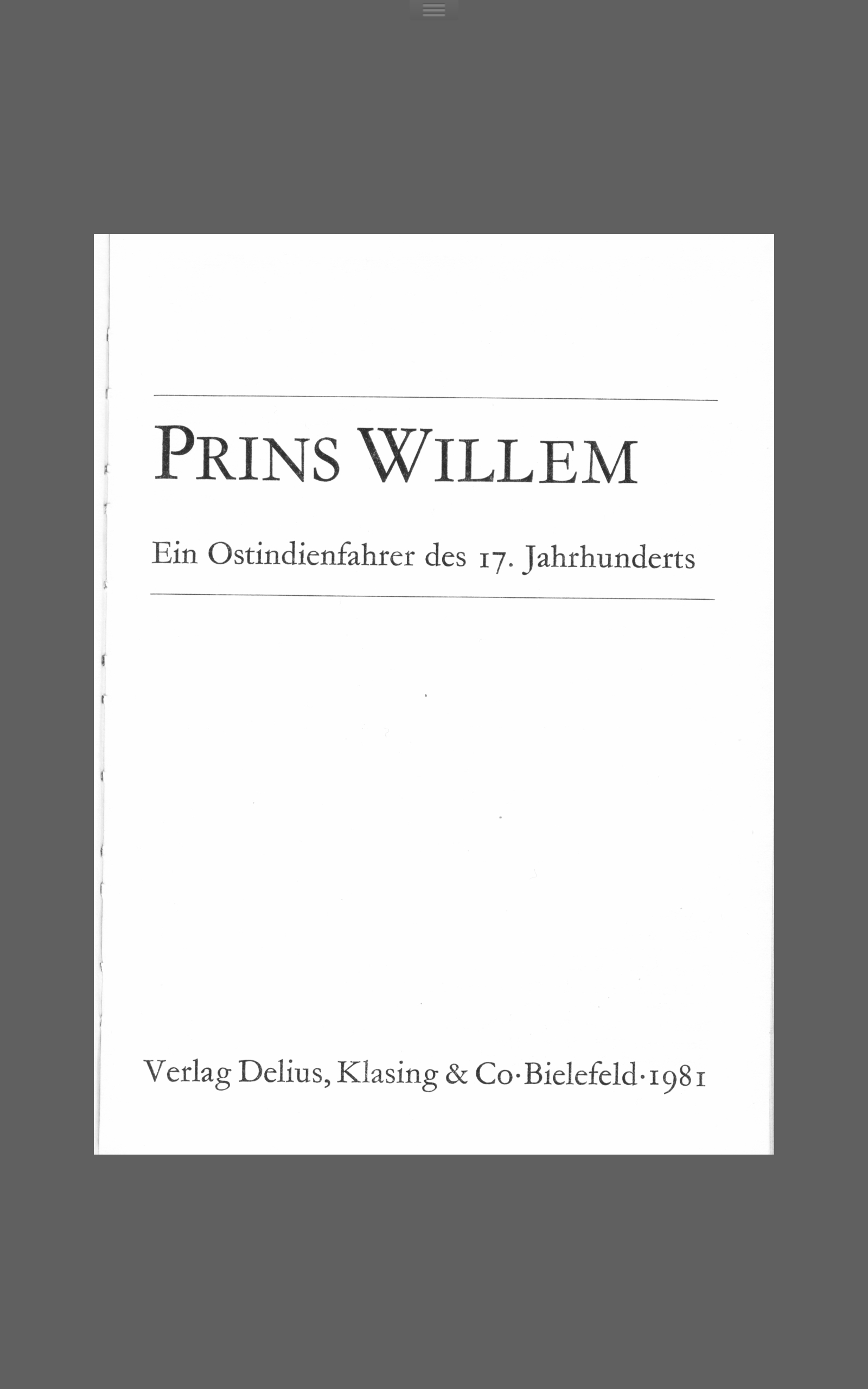

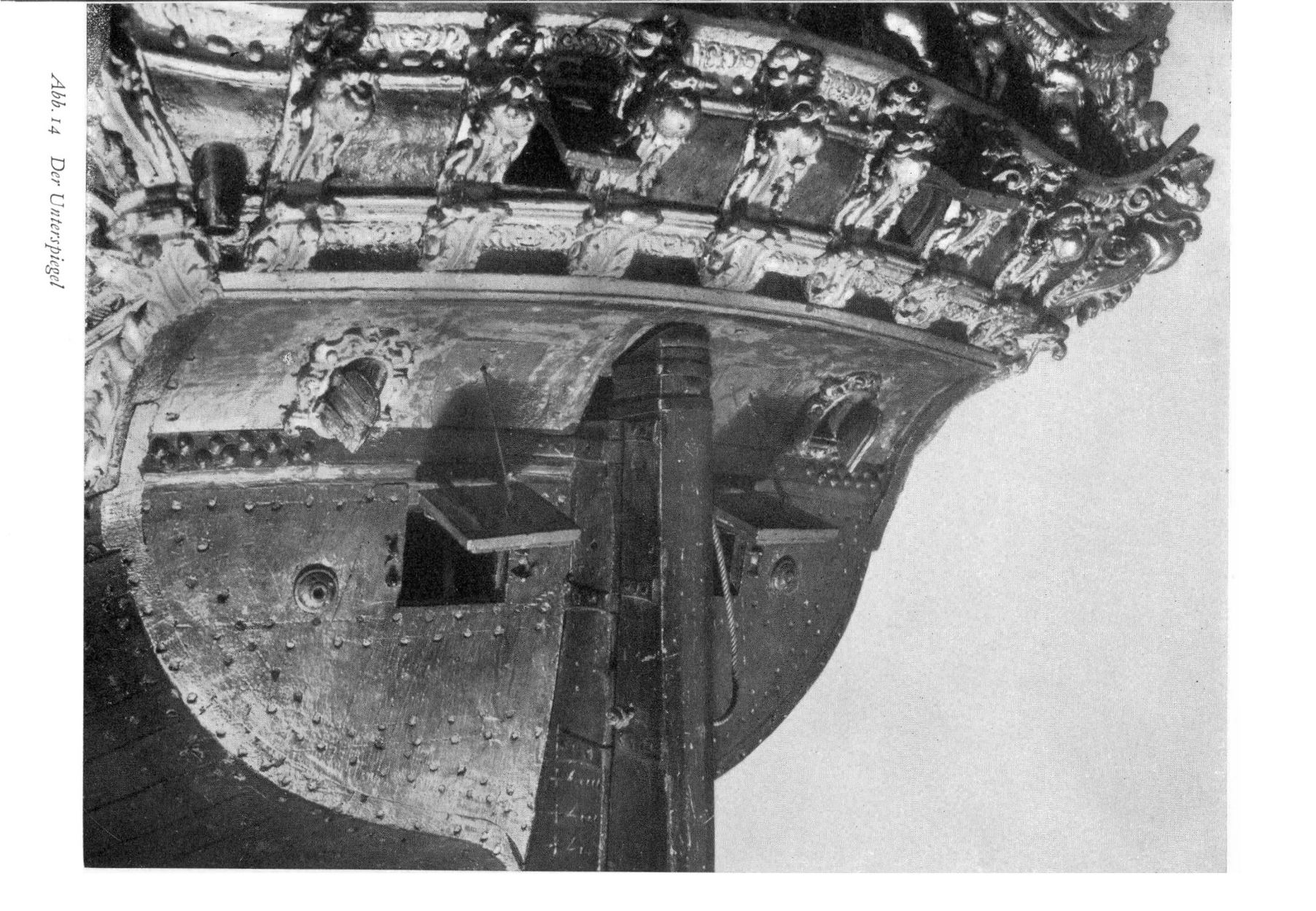

Это же из книжки

[kirill4.66]

Вячеслав Привет,
Не могу зайти на полную версию картинки... кликаю картинку -попадаю на страницу радикал фото ... но там нет никакой фотки ...! просто пустая стартовая страница
откуда этот фрагмент?
Хорошие детали однако!!!
можешь скинуть ссылку на облако к примеру или куда еще , где можно скачать полноразмерную картину?

[Бирюков Славик]

[kirill4.66]

Вячеслав,
Отлично!!!
Премного благодарен за картины !!!

[rav56]

Присоединяюсь - огромное спасибо!!!

[kirill4.66]

Всем Привет,

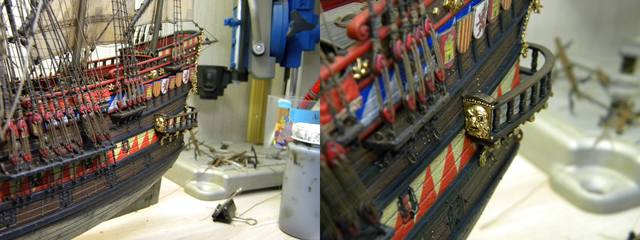

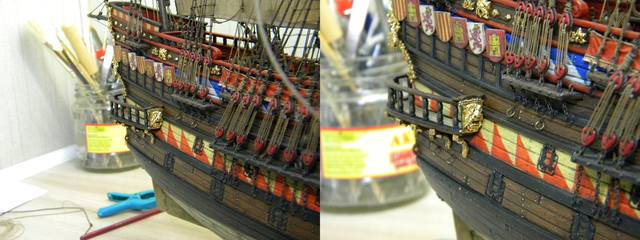

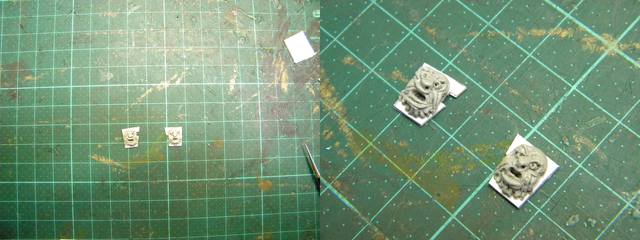

небольшое продолжение -" оформил" балкончик , захотелось чтоб с мордами, по мотивам галлеонов на картинах Vroom...

[Бирюков Славик]

Всем Привет,
небольшое продолжение -" оформил" балкончик , захотелось чтоб с мордами, по мотивам галлеонов на картинах Vroom...

Навес или дуги будут?

[kirill4.66]

Вячеслав Привет,
Интересная тема!
Да, дуги хочу поставить...
Я только не совсем представляю что это такое должно быть, в смысле, что за материал?
Похоже что это железо...
На картинах ,что здесь пострянно крутятся, они как бы изображаются в виде металлических прутов что ли?...мне кажется слишком тонко для деревянеых конструкций?
мне так во всяком случае видится
Это рамы солнцезащтных тентов наверное?
Можно сделать из полоски пластика и раскрасить в цвет "кованного железа"...как раз есть такой...
А ты что думаешь, что это за дуги?
Меня , со сборкой этой модели сильно заносит на какой то Врумовский галлеон, а не некий "испанский"....оно и понятно..."фотографий " галеонов в голландской версии предостатрчно, а испанских...прижизненых,вот прям что бы сами испанцы и рисовали, вообще нет!
Я имею ввиду такого уровня изображения и детализации что голландцы предлагают...
И ещё в плане достоверности... моя стройка и всплывающая новая информация , почти никогда не совпадают по времени + ещё специфика пластикового кита,который в свою очередь скопирован с " очень корявой "реконструкции ...это так, сентименты...
Дуги однако - в плане!!!
Да , тут ещё косяк в плане расположения самой кормовой галлереи- она сделана в параллель к ватерлинии, а на всех картинах - она должна следовать изгибам бархоутов хотя бы..,
Отсюда общий видон получается как бы с просаженным балкончиком...ну и дуги соответственно будут торчать криво...ну да ладно...
