Токарный станок Jet BD-3 от Якова

[YACOV]

Яков, получается, она ничем к ходовому винту не поджимается, а устраняет люфт только за счет плотной посадки в тоннеле...

Да нет-же, коллеги, вы так и не поняли моего решения, плотная посадка в тоннеле роли не играет (просто люблю "плотность" ). Люфт устраняется за счет того, что на ходовой винт надеты две спаренные гайки (мои) и "родная" гайка (подвижная), между ними, на винтике. При вращении винтика, она смещается относительно спаренных, ходовой винт зажимается между ними и люфт устраняется. Уж не знаю, как еще объяснить, неужели придется рисовать , самое мое нелюбимое занятие .

...с моторчиком, который (как мне кажется) отвечает всем моим запросам...

Ждем-с... ждем-с .

Сегодня закончил сборку и юстировку получившейся конструкции, оказалось довольно "муторное" занятие, особенно юстировка продольной подачи, "поймать" правильное положение, четырех регулировочных и четырех крепежных винтов, оказалось делом непростым , провозился часа четыре. Люфт в продольной подаче винтовой пары, отлично устранился штатным приспособлением. Вобщем все собрал и с запасом смазал , поставил автоподачу и "погонял" конструкцию на холостом ходу

Получилось, просто здорово . Нет ни люфтов, ни свободного хода в винтовых парах, все двигается плавно и мягко. Очень рад . Большое спасибо китайским коллегам за конструкцию "малыша" и за весьма достойное изготовление его основных составляющих. Я честно говоря опасался неустранимых в домашних условиях, дефектов (непараллельности и "разновысокости" направляющих, этого больше всего), но все оказалось "в лучшем виде". Кто-то конечно может мне возразить, что доводка и юстировка, дело изготовителя. Но лично я, получаю удовольствие от возни с "малышом" и мне это не в тягость . Вобщем можно приступать ко второму этапу, переделке зубчатой передачи и доводке "гитары".

[YACOV]

Насколько возможно, устранил люфты, заодно сделал более "ухватистые" маховички. Можно продолжить нарезку шестеренок .

[YACOV]

... и навесить какой-нибудь швейцарский шильдик, - качество будет соответствовать...

Петр, для меня Ваши пожелания - руководство к действию

[YACOV]

Обнаружил, что нарезать шестеренки удобнее со снятым кожухом и с тыльной стороны станка. С доработанными маховичками работать гораздо удобнее.

[YACOV]

Усовершенствовал зуборезную приставку, перешел с вертикальной на горизонтальную фрезеровку зубцов

Преследовал цель,- исключить монотонную операцию при резьбе шестерни,- делать по четыре прохода на один зуб, вручную вращая маховичок. Теперь это делает автоподача. Также стало гораздо удобнее наблюдать за процессом резки, а так-же несколько увеличился диаметр и диапазон высоты, нарезаемых шестерен

[YACOV]

Спасибо, коллеги. Ваши вдохновляющие слова подталкивают мою "станкостроительную фантазию" .
Параллельно с зуборезной приставкой, сделал полочку для мелочей, она-же будет выполнять функции защитного кожуха, в отсутствии "родного"

И что-бы не забыть деревообрабатывающие навыки .

[YACOV]

Завершил переделку "гитары"

Шестерни стоят в положении "правой" резьбы

На очереди, переделка (вернее создание нового варианта) зубчатой передачи.

[vsesam]

Яков, какое кол-во зубьев на шестернях? и под какой шаг?

[YACOV]

72 зуба на шпинделе, (сверху-вниз) 45, 60, 72 на подаче. Шаг 1.0

[ССП]

Яков, на чем держатся (вращаются) шестерни - втулки или ш/п?

[YACOV]

Николай, добрый день, дружище . Шестерни вращаються на бобышках (одна, свободная, на нее переставляется нижняя шестерня при нарезке "левой" резьбы, видна на фотографии) диаметром где-то 30мм. Представь (что-бы мне не рисовать ), в шестерни выбрано гнездо, примерно на половину высоты шестерни и туда вставляется бобышка, которая в свою очередь 3-мя винтиками крепиться к основанию. А от соскакивания шестерни с бобышки предохраняет болт. Ну и конечно пластичная смазка между бобышкой и шестерней. Вроде нормально так крутяться .

[YACOV]

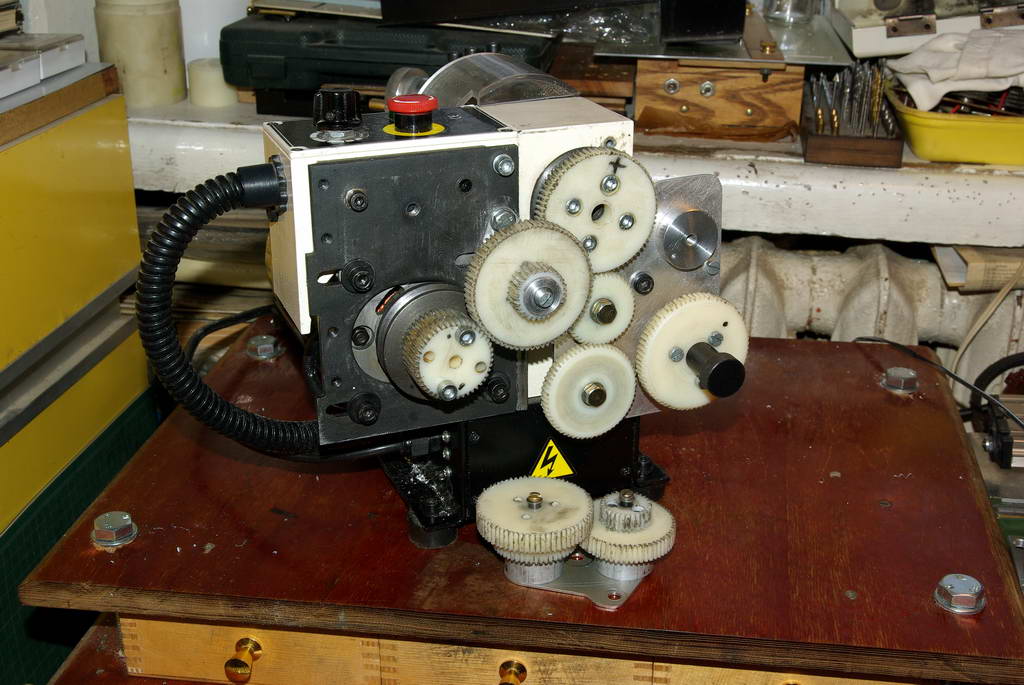

Комплект шестерен для "Малыша" готов

Первая примерка по "месту". Рассчетное понижение оборотов где-то в 10 раз и соответствующее повышение крутящего момента (в этом положении шестерен). Если центральную шестерню перевернуть, то понижение оборотов примерно в 7 раз.

[YACOV]

"Малыш" нарезал свою первую, пробную "правую" резьбу М14х1 на автоподаче, материал:- Д16Т. "Левую" резьбу не пробовал (руку пожалел), уверен, что с ней ("левой" резьбой) проблем тоже не будет

получилось "по-взрослому", сверлильный патрон (в качестве эталона) "сел", лучше не бывает. Плотно и "мягко"

Резал резьбу в "стандартной" комплектации станка (на фотографии), понижающий коэффициент 2,5

понижающий модуль, с коэффициентом 12 (лежит рядом) не использовался. Выводы: необходим реверс, возвращать резец на начало резьбы, не выключая автоподачи. А то вручную тяжело прокручивать все шестеренки. Мощности станка в принципе хватает, резать можно, но не более 0,1 мм за проход в начале резьбы и 0,05 мм в завершении резьбы. Надо попробовать понижающий модуль, но его провернуть вручную будет нереально. Надо будет делать реверс на "родном", основном эл.двигателе.

[YACOV]

Сделал реверс и заодно объединил его с идеей Владимира, правда несколько изменив ее при помощи 3-х позиционного тумблера

... Я поставил небольшой тумблер (между двумя светодиодами), и провода от выключателя подсоединил к нему. Теперь резистор используется только для изменения оборотов...

Получилось, как и говорил Владимир, очень удобно. Выставляешь нужную скорость переменным резистором и оставляешь его в этом положении. Дальше все управление тумблером: реверс-стоп-подача. Попробовал в работе понижающий модуль. Мощь впечатляет, но работать неудобно, все происходит очень медленно. Вернулся к первоначальному варианту, в нем можно и резьбу нарезать и просто протачивать заготовку (может все-таки еще одну пару шестерен сделаю с более "гибким" модулем ). Для пробы (и удовольствия ) нарезал "левую" резьбу М14х1 на латунной заготовке

Вобщем "Малыш" приобрел свой окончательный (буду надеяться ) вид

Пора заканчивать со "станкостроением"и приниматься за "кораблик", а то он совсем загрустил . Еще раз хочу поблагодарить Николая (ССП) за то, что ввел меня в "увлекательный мир шестеренок" .

[YACOV]

... Могу пожертвовать на апгрейд...

Прикалываешься... . А я знаю твое слабое место . Как тебе мой сегодняшний улов:

посадка 10мм, садиться в шпиндель "Малыша", как центр в пиноль, со щелчком (100руб за 6 штук у друга) от 1 до 6-ти мм . И так по мелочи: дюраль, латунь, резьбовой 60-ти градусный внутренний резец (наружный есть), плашку левую М8х1(левые метчики М8х1 и М6х1 с плашкой взял в прошлый заход) и капролона с текстолитом немного. Ну как, достал... .
