Циркулярка из водяного насоса

[V-Dim]

Задумана эта циркуляра была давно, тогда же для этих целей был куплен водяной насос. Насос купил ради двигателя, потому что на тот момент отдельно двигатель купить можно было тысячи за 4-5, а насос стоил 2,5 тыра. Вот такой вот парадокс )) К тому же двигатель надо было заказывать в другом городе, а насос был в наличии.
В общем несколько лет ленился и обдумывал конструкцию. Нарисовал в Sketchup, поэкспериментировал в нем с размерами и конструкцией - удобно. В общем закончил "разработку", собрался и наконец сделал. Получилось практически один-в-один, как нарисовал, с незначительными мелкими отличиями.

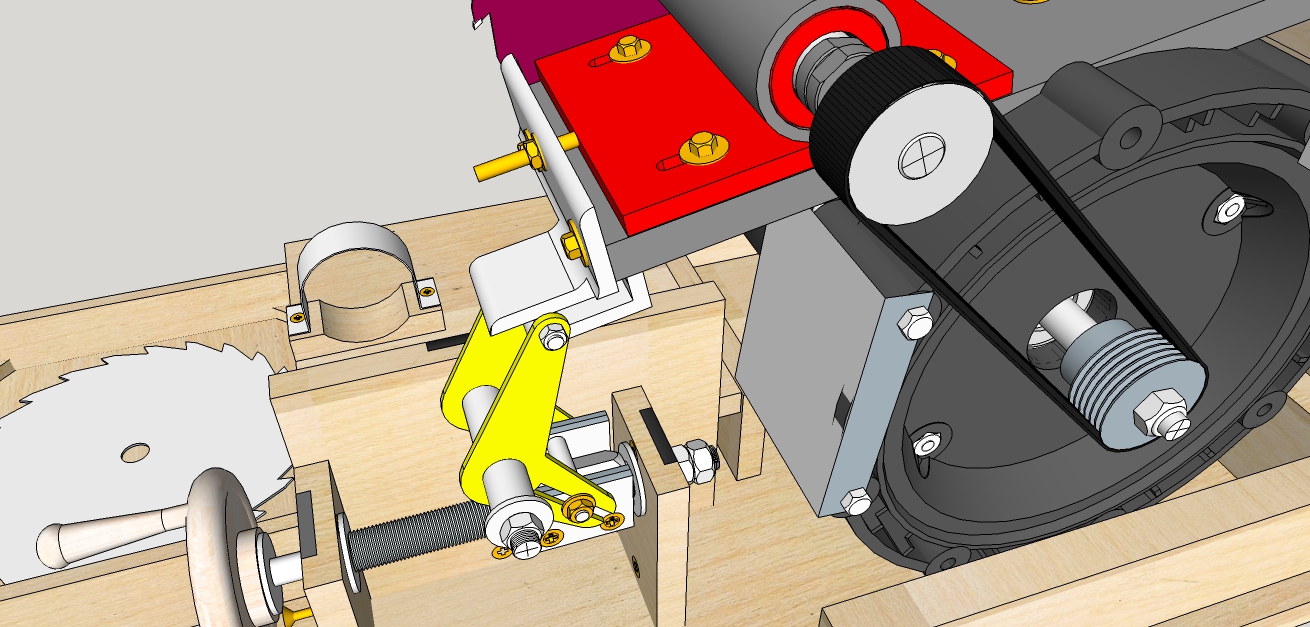

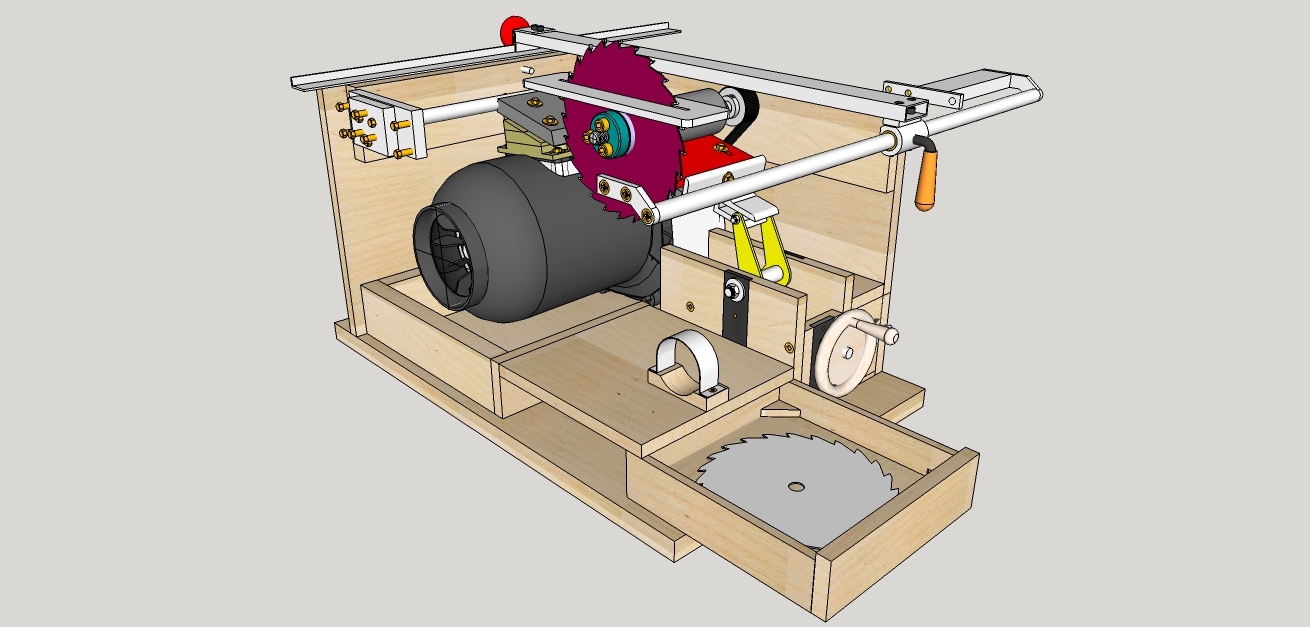

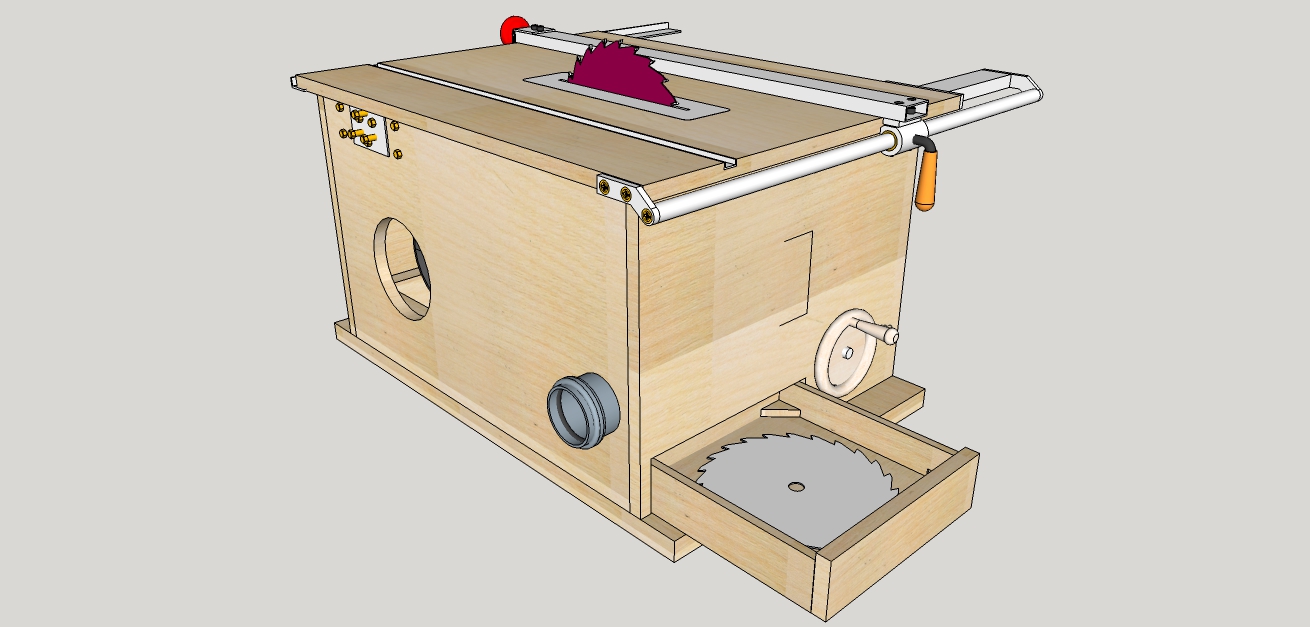

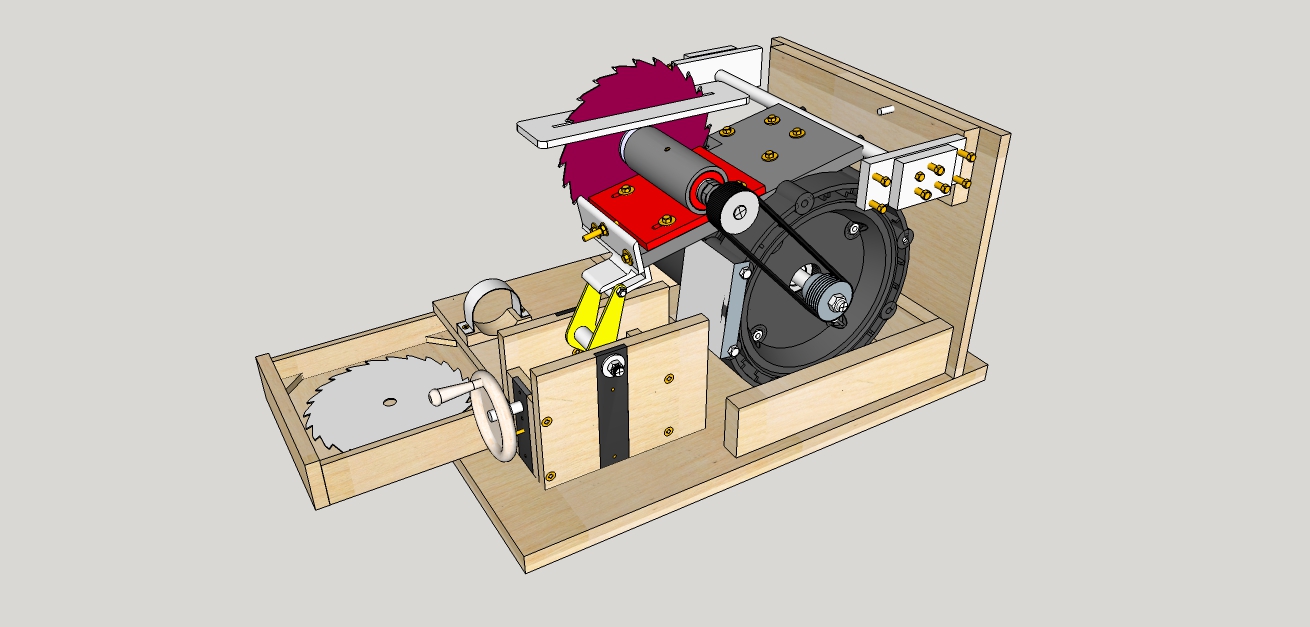

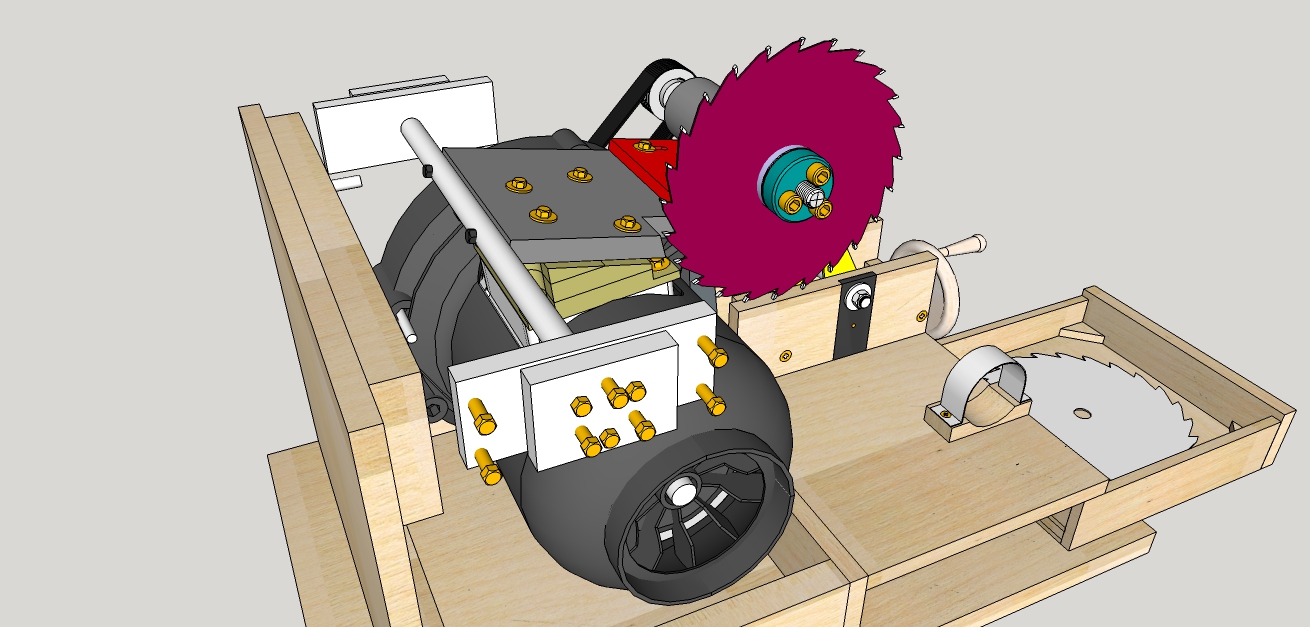

Сегодня выкладываю картинки из скетчапа, а завтра добавлю фотографии, потому, как с собой только скетчап, а фотки на другом компе дома.

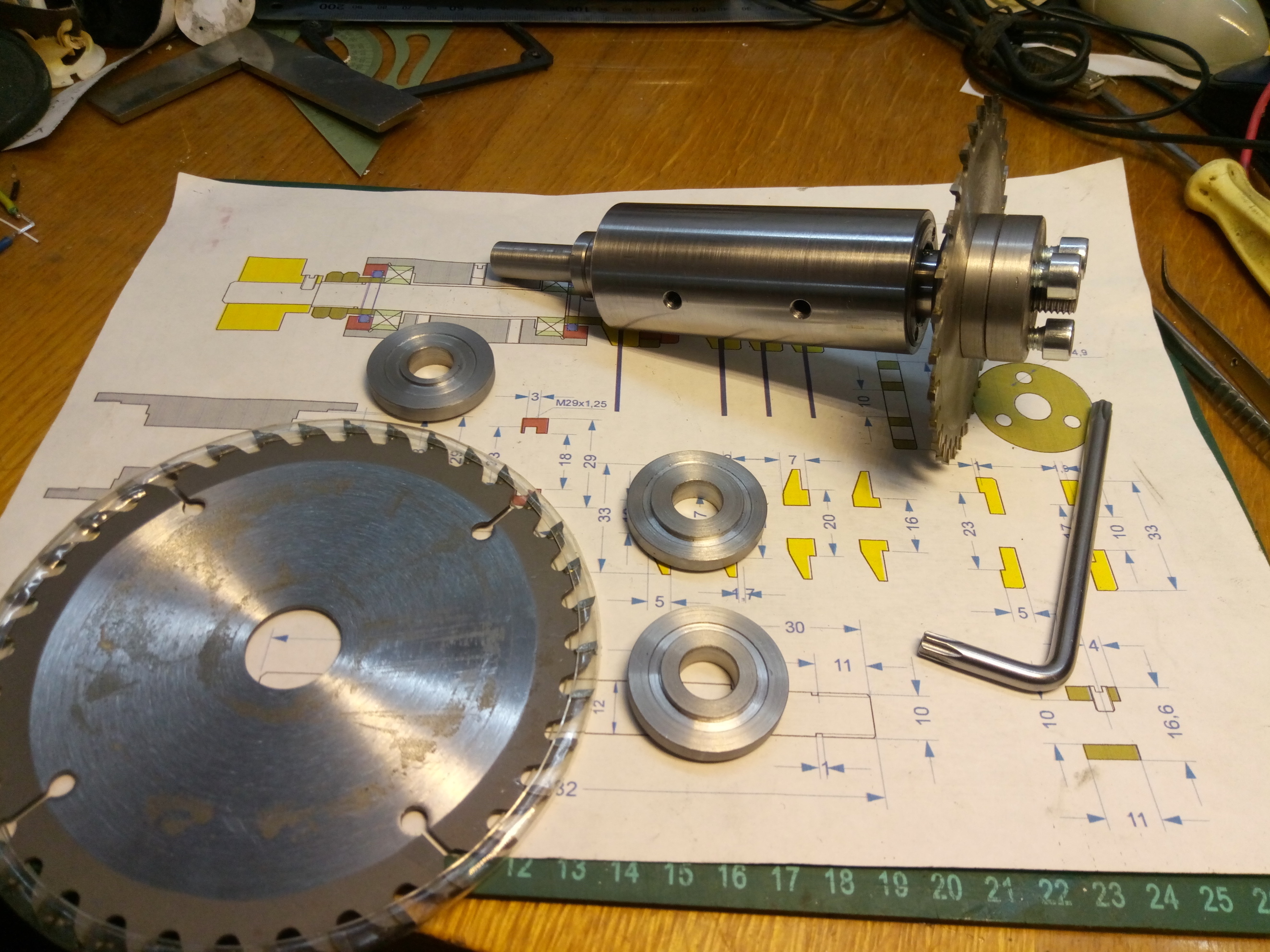

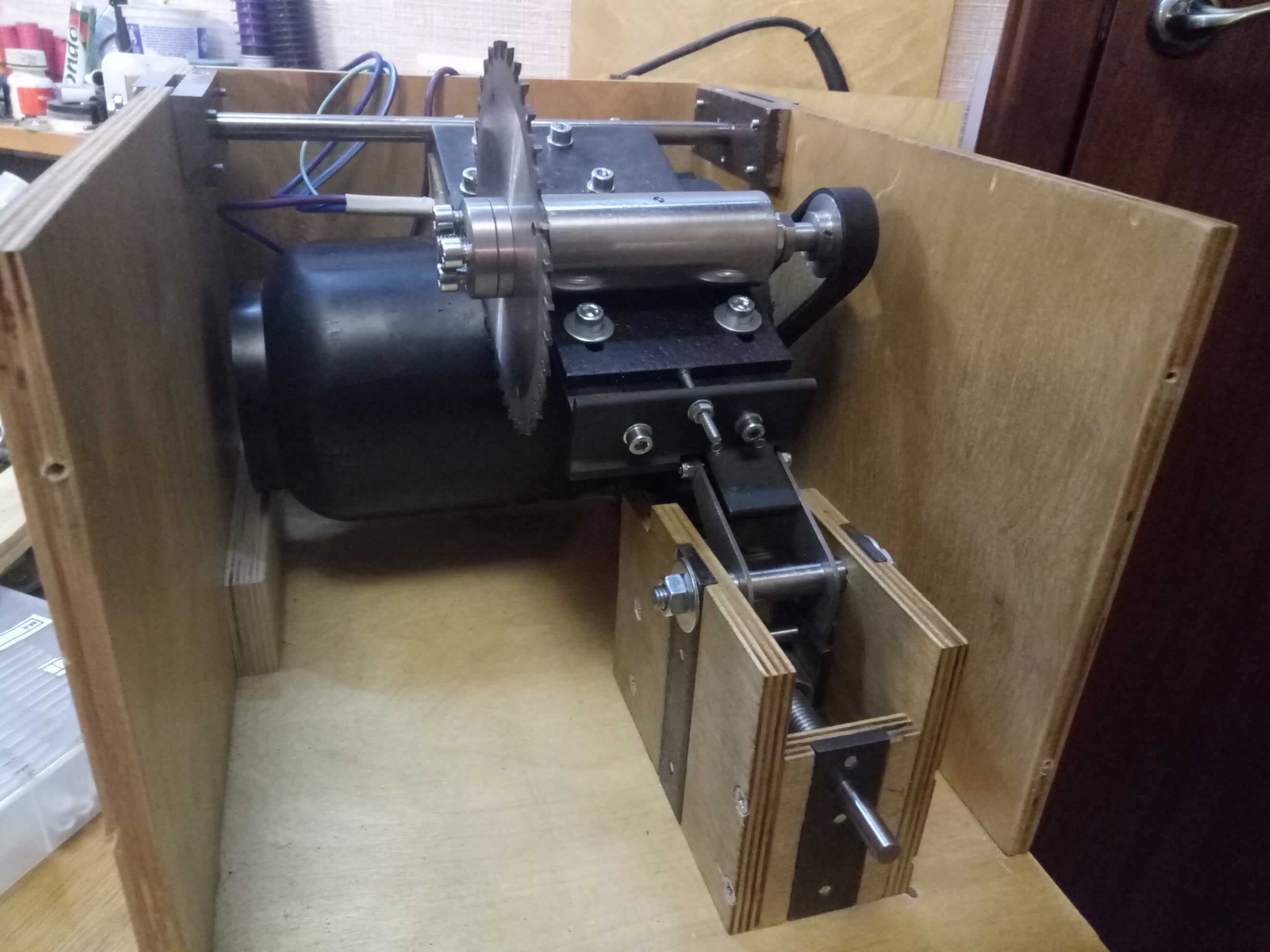

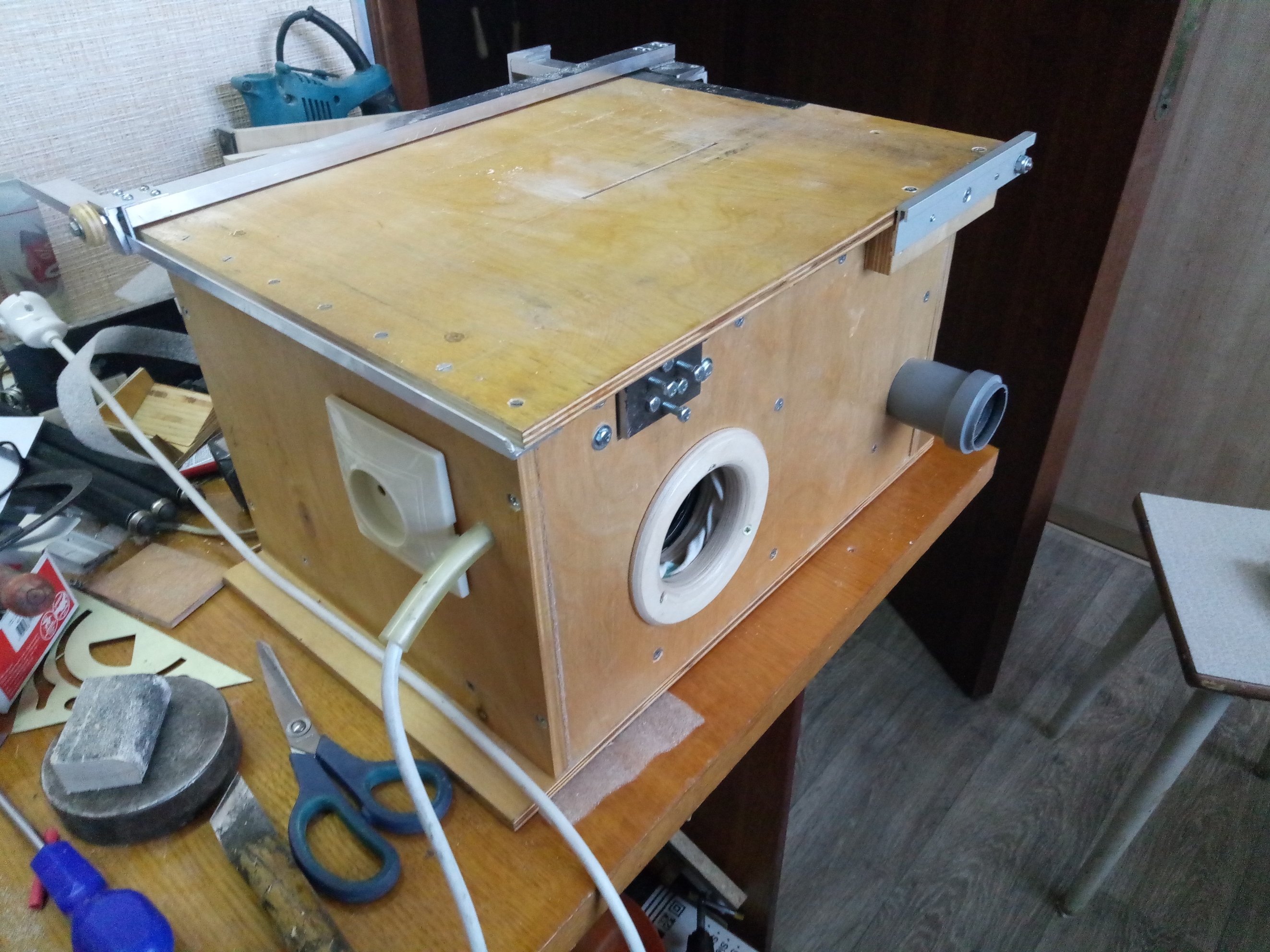

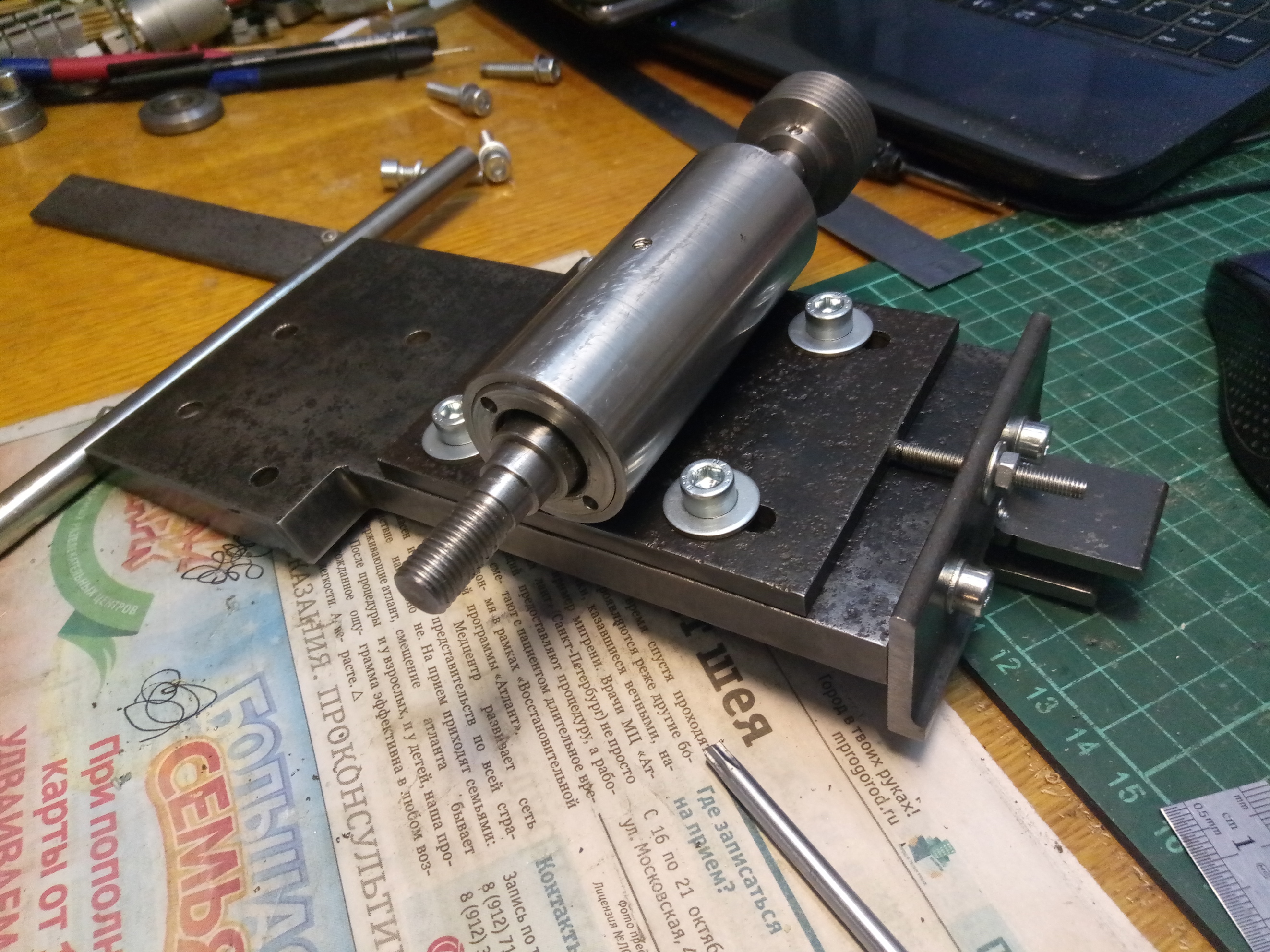

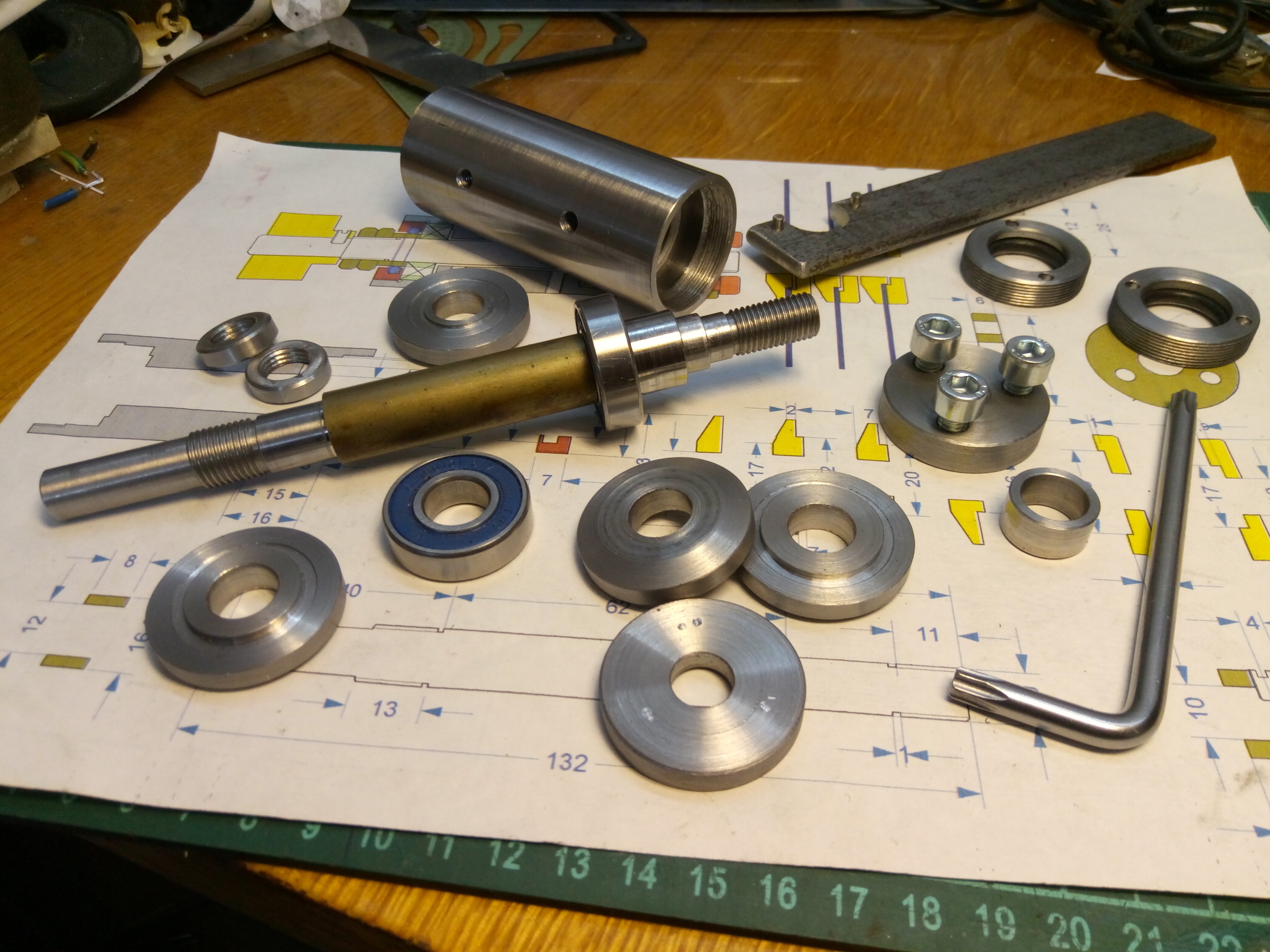

Пила получилась именно такой, какую хотелось. Работает очень тихо и мощно. Тихо понятно на холостых, при пилении как и положено шумит. Максимальный диаметр пильного диска 13 см. Мощность двигателя если верить тому, что на нем написано 600 Вт, но я не верю и думаю, что ватт 350. Шпиндель точил сам, шасси вырезал из куска 10 мм листа железа. Ось на которой висит вся конструкция - направляющая от Эпсона. Движок оставил в штатном кожухе, потому, что во первых передний фланец движка фиксируется за счет этого кожуха и довольно не плохо, а иначе надо что-то мастрячить и не факт, что получится лучше. Во вторых этот кожух еще играет роль охлаждающей системы, причем подсос сделал снаружи, в результате мусор и пыль к двигателю доступа не имеют. Дует отлично, пару раз пылесос не подключал (так получилось) из отверстия ТАК шурануло опилками! Думаю можно мешок цеплять, а то от пылесоса шума больше чем от станка. KS230 кстати у меня шумит тоже сильнее.
Ну что еще написать? Стол пока из фанеры, есть мысля сделать из алюминия, для увеличения вылета маленьких дисков, но алюминия в наличии нет и искать не охота. А так вылет 13 см диска примерно 4 см, точно не помню.

[Сантьяга]

А не греется?
В насосах охлаждение идет от самой воды, а тут на суше...

[sersir]

Проект понятен..а возможно фотки самого изделия..С уважением Сергей

[Владимир Ляшко]

А не греется?
В насосах охлаждение идет от самой воды, а тут на суше...

Нет, не греется. У меня тоже пила из двигателя от насоса. Там воздушное охлаждение. Я как-то 3 часа к ряду пилил липу диском диаметром 15 см, так температура корпуса не поднялась выше 50 градусов.

[uns66]

...Задумана эта циркуляра была давно, тогда же для этих целей был куплен водяной насос. Насос купил ради двигателя, потому что на тот момент отдельно двигатель купить можно было тысячи за 4-5, а насос стоил 2,5 тыра. Вот такой вот парадокс ))...

И на кой вам из фанеры эту зверушку строить-то? Делайте уж сразу из алюминия(дюрали)...Девайс не на один день, задумка у вас фундаментальная, чего уж экономить-то на себе, дорогом и любимом?...))Правда, я брал движки от насосов,кажется на 350 или 380 ватт, не помню точно, с крыльчаткой на заднице, они, зараза, всё-таки грелись...Но, это может мне не повезло с ними, хотя заявленная мощность была у них явно завышена раза в полтора-два...))

[V-Dim]

Вначале отвечу, потом будут фотки.
Не греется, точнее греется конечно, но не сильно. Охлаждение как уже написал Владимир Ляшко воздушное. Да и использование станка у меня не сильно активное - не производство ведь.
Из фанеры потому, что у меня нет доступа к металлу и нет возможности его обрабатывать, за исключением не сложных токарных работ. К тому же "зверушка" уже построена, а если делать из металла - это будет уже другая "зверушка".

[V-Dim]

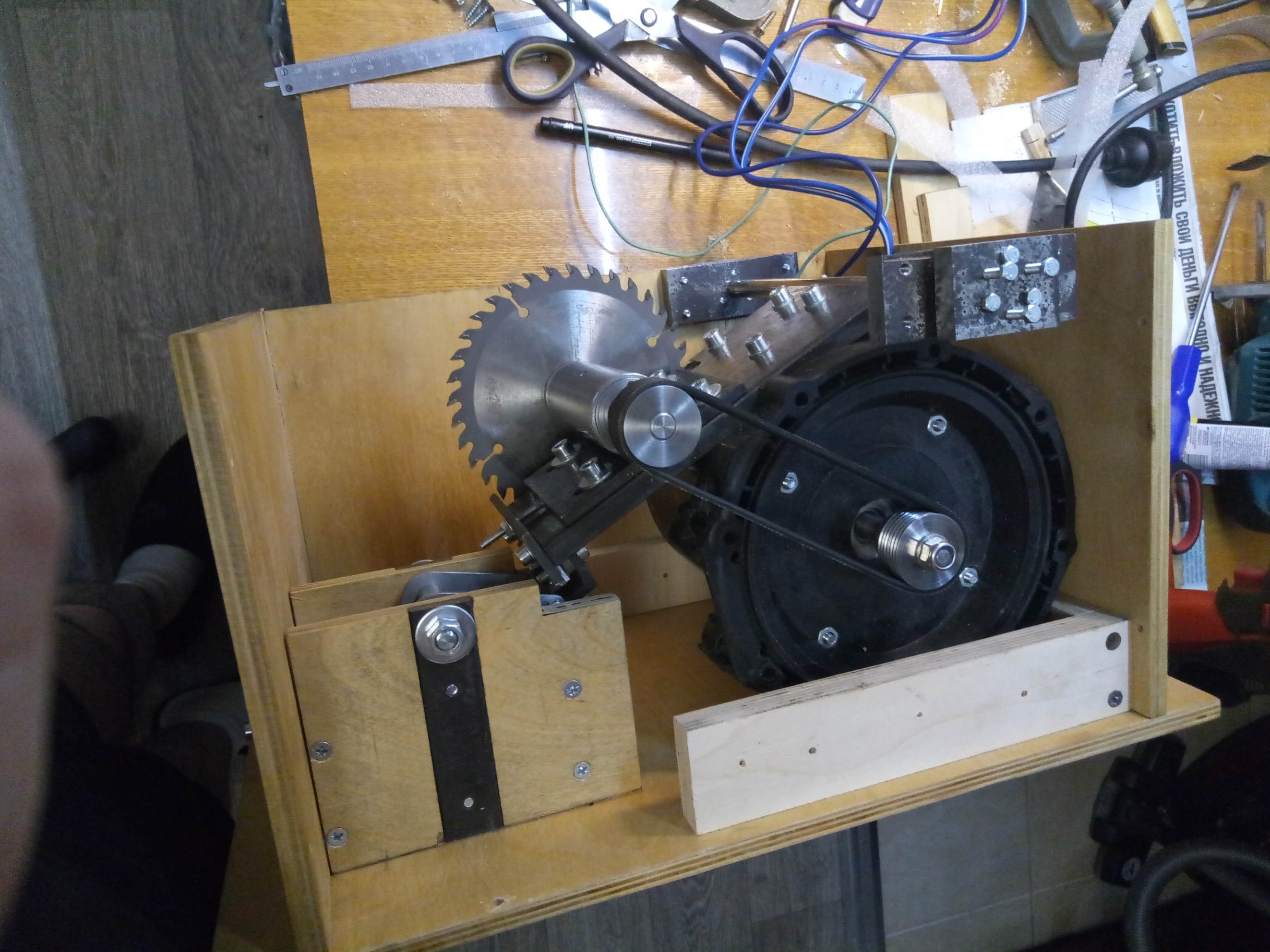

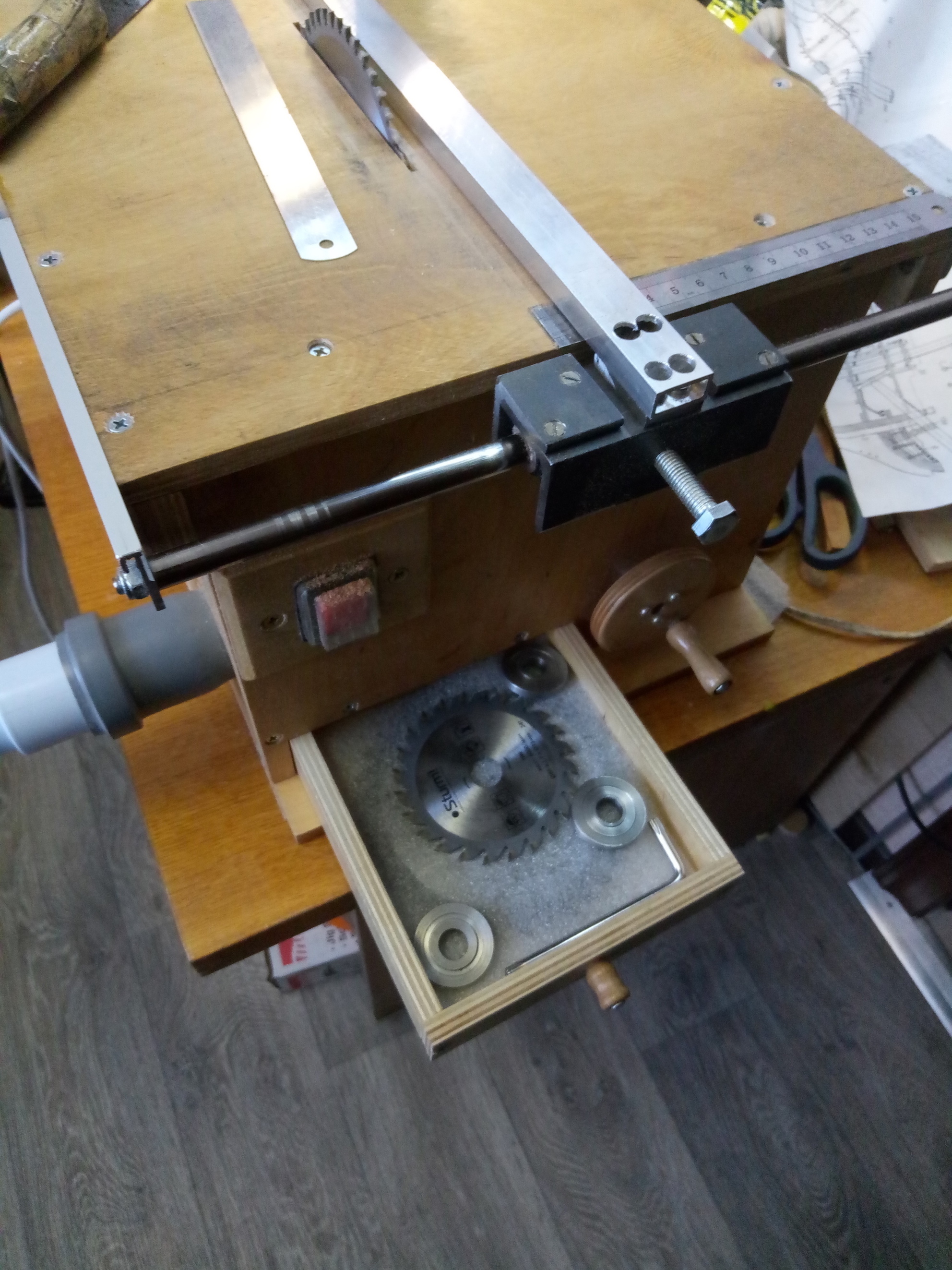

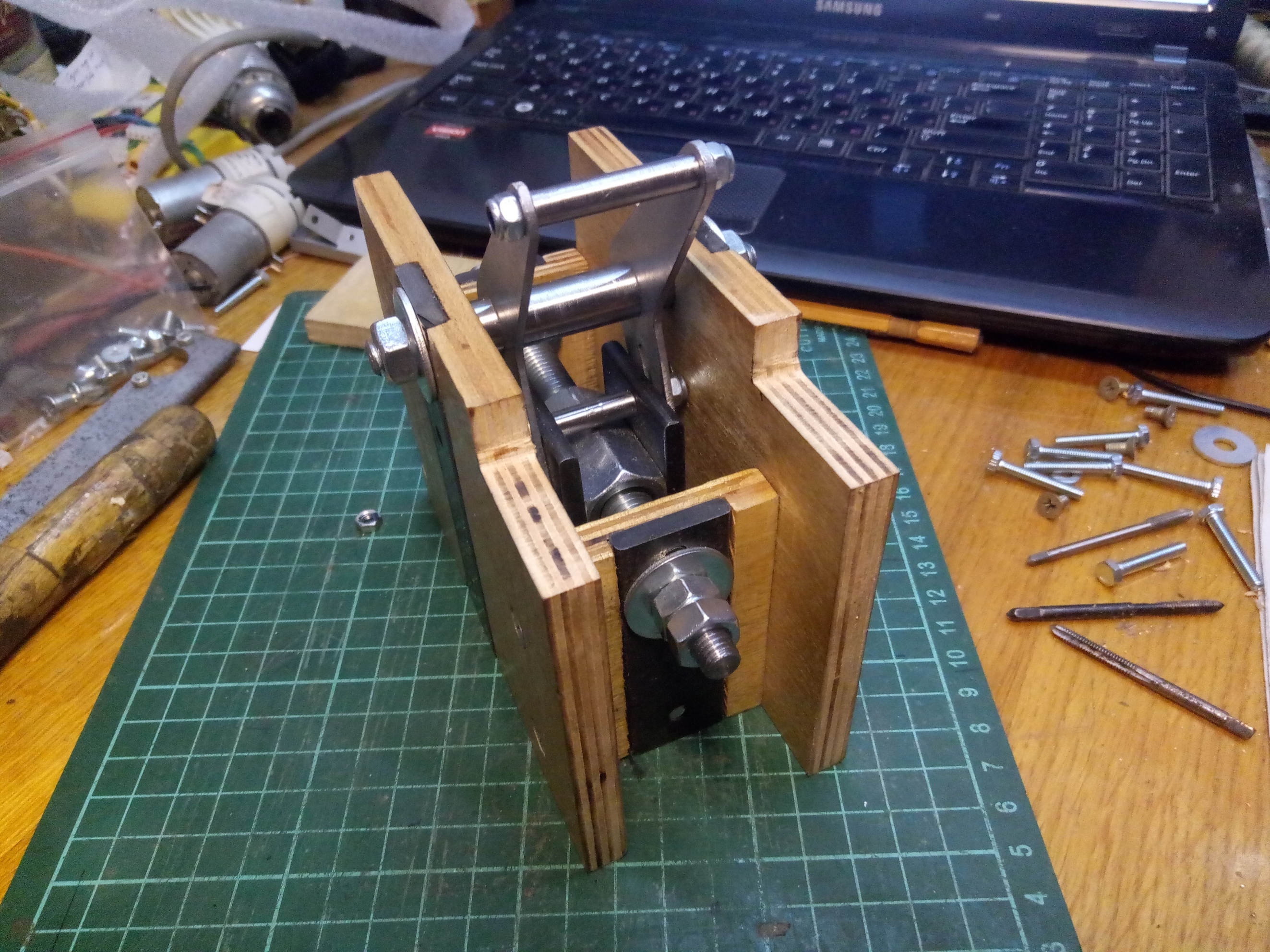

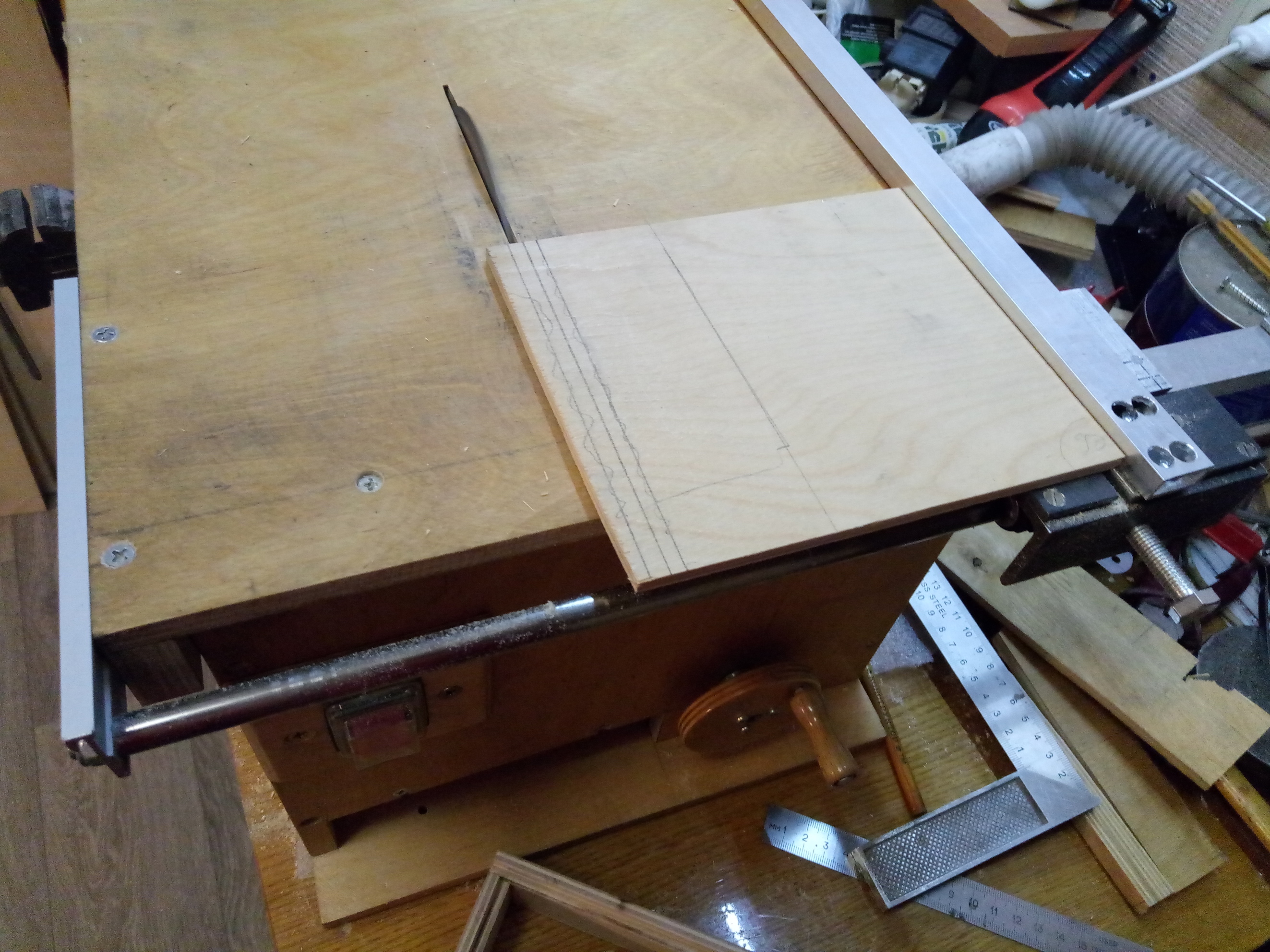

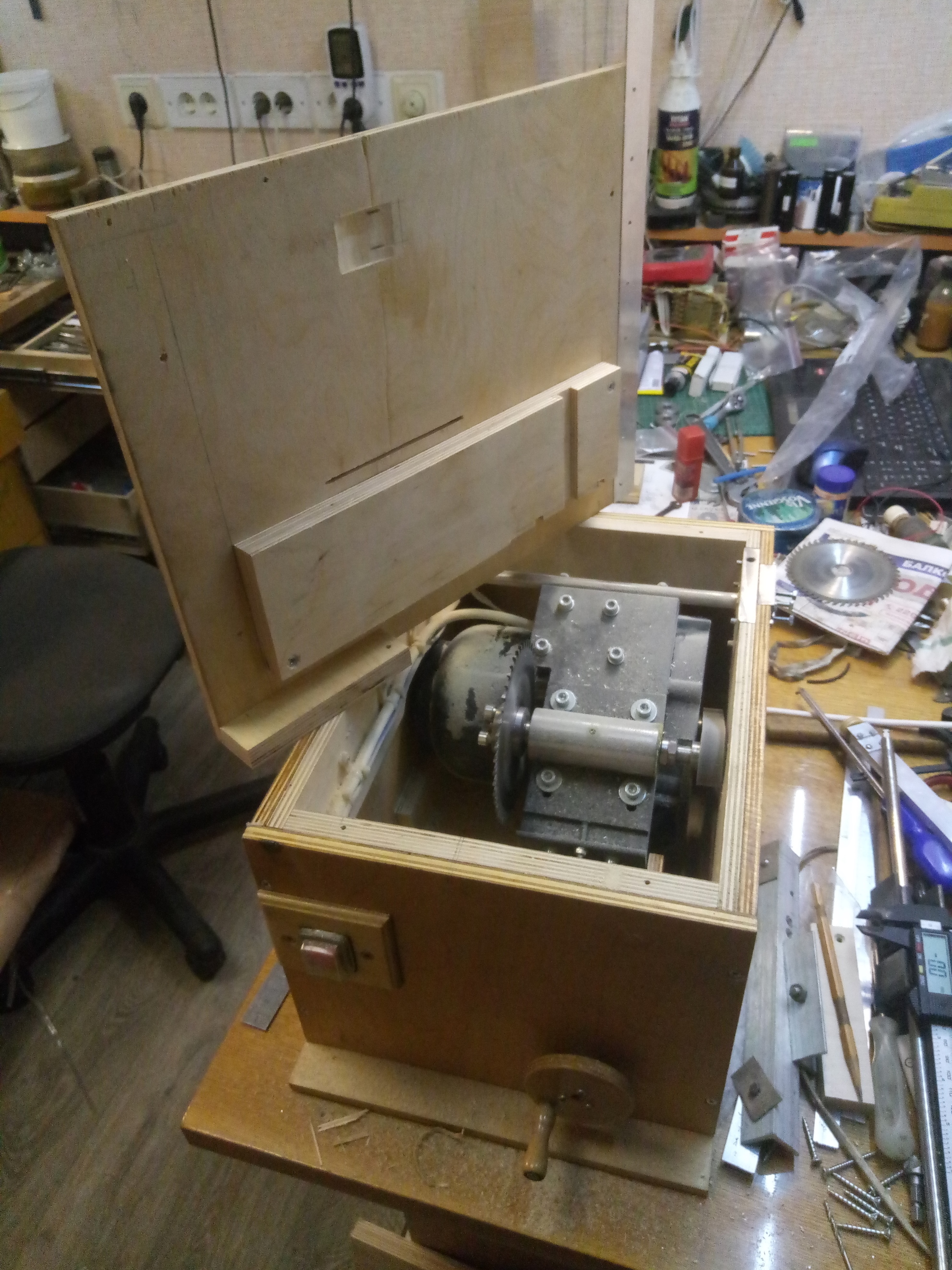

Ну и фотки.

[sersir]

Спасибо за фотки...

[FreeLander]

Красивый механизм!
