Движок от швейной машинки

[fash]

Доброго времени суток, многоуважаемый алл.
Достался по случаю движок от швейной машинки Чайка, однофазный асинхронник зовется ЭПН-40-5
ТТХ следующие:
220V, 50Yz, 90W, 0.5A, 5000 об/мин
Есть желание использовать его как привод для различного рода оснасток.
В первую очередь буду делать циркулярку. Обороты понижу шпинделем.
Вот возникает вопрос, а каким образом можно регулировать обороты у этого асинхронника для использования с токарной оснасткой и шлифрейсмусом?
Использовать штатную педаль как-то не сподручно, покупать частотник - дорого.
Мож кто схемку подскажет для регулирования оборотов без значительной потери мощности

[const1105]

Если педаль регулирует обороты в нужном диапазоне, то ее и надо использовать.
Если не удобно использовать в виде педали, то можно разобрать, поместить в удобную коробочку.
Регулировка осуществляеться переменным резистором, и без разницы - вручную крутить, или с помощью педали.

[Alex Galant]

Есть опыт насадки для гвоздевания. Очень удобно обе руки свободны и педалью регулировать момент включения. Приложил нажал, отпустил прицелился и опять дырка в палубе или в корпусе.....

[xxxxxxxxx]

Мож кто схемку подскажет для регулирования оборотов без значительной потери мощности

Без потери мощности все равно не получится.Самое простое и удобное-ЛАТР.

[Тросик39]

Использовать штатную педаль как-то не сподручно,

А чем вам не нравится педаль? Нажал ножкой и руками работаешь. Я работаю так с самодельным сверлильным из микроскопа. Очень удобно!

[fash]

Спасибо за подсказки.
В субботу буду пробовать переделать педаль - все таки хотелось бы получить фиксированную регулировку оборотов.
Правда запасусь еще одной педалькой - вариант с педальным управлением сверлилкой очень приглянулся .

Я работаю так с самодельным сверлильным из микроскопа

А можно увидеть фото этой сверлилки? Тож приглядываюсь к штативу от микроскопа.

Без потери мощности все равно не получится.

Не готов спорить по этому поводу, но по-моему асинхронники регулируються без потери мощности изменением частоты или изменением полюсности.
Хотя могу ошибаться - нужно полистать теорию. Подобную схемку регулирования оборотов встречал в старом журнале Радио (года эдак 80го, не могу найти). Там правда обороты вентилятора регулировались.

[const1105]

Не готов спорить по этому поводу, но по-моему асинхронники регулируються без потери мощности изменением частоты или изменением полюсности.

Вы же сами отвергли вариант с частотником)))
Поэтому если не педаль, то ЛАТР.

[Тросик39]

А можно увидеть фото этой сверлилки? Тож приглядываюсь к штативу от микроскопа.

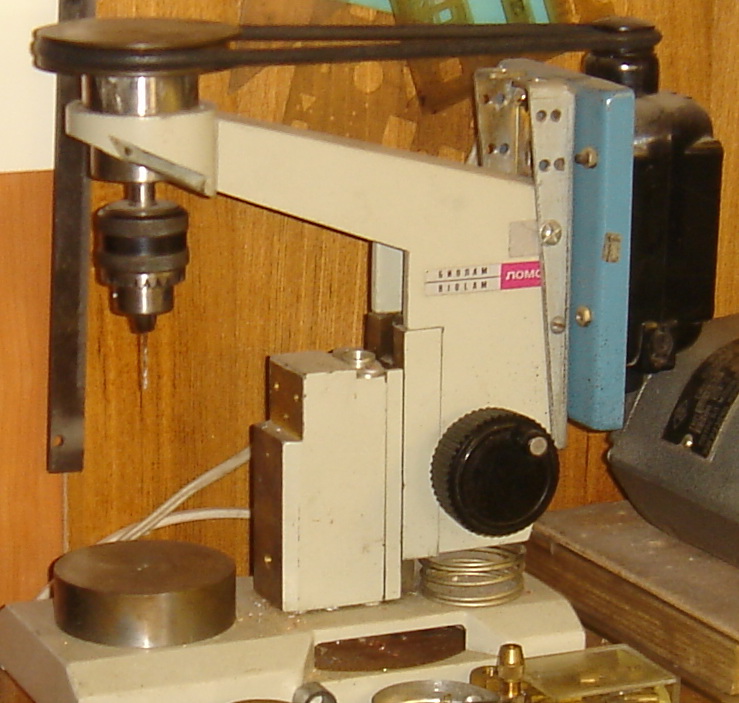

Вот фото. У меня сомнение по поводу того, что двигатель асинхронный. Обычно стоят колекторные двигатели, которые регулируются напряжением.

[bim]

Доброго времени суток, многоуважаемый алл.
Достался по случаю движок от швейной машинки Чайка, однофазный асинхронник зовется ЭПН-40-5

На бытовых швейных машинках применяются коллекторные двигатели, поэтому ни о каком частотнике в Вашем случае речь не идет. Коллекторные двигатели можно регулировать намного проще. На сайте есть описание готовой конструкции для регулировки оборотов такого и подобных двигателей. Сейчас некогда искать. По моему статья называлась "Самый главный станок моделиста".
Там описывалась конструкция шлифовалки на базе двигателя от полотера, для Вашего движка - то, что нужно. Там схема не очень сложная на базе спецмикросхемы и тиристора. Могу порекомендовать, у меня уже не один год работает без проблем. Главное достоинство - регулировка оборотов в широких пределах без потери мощности.

[п-авел]

В качестве "бредовой идеи". Вместо педали, можно попробовать использовать блок для регулировки оборотов (совмещённый с кнопкой "пуск" ), например, дрели (на 220В). Эти блоки продаются как запчасти. Такой блок я использовал для регулировки оборотов циркулярки.
Впрочем, педаль гораздо удобней.

[можно просто Григорий]

Если не нравится педаль, то исполнить фиксированный переключатель.
Вскрыть педаль - в моём случае - две нижих полуопоры освобождаем из верхней крышки. Поочереди, аккуратно.
Видим плату управления.
На плате спаренный блок - микропереключатель + ползунковый переменный резистор. Вот он и подлежит рассмотрению.
Плату нужно отвернуть и тестером замерить сопротивление ползунка. Можно прямо на плате, не выпаивая - влияние элементов монтажа должно быть несущественным.
Теперь ставим себе задачу по будующему фиксированному переключателю - переключатель на 5-ть скоростей (или 10, 15, 100...).
Замеренное сопротивление (например 100 Ком) разбиваем на 5 с нужным шагом (напр. 5Ком, 15, 25, 35, 20).
Ставим в удобном месте переключалку (галетник или блок зависимых кнопок) и одну пару используем для пуска, дублируя работу микрика на плате.
О разборке педали. Веротно, что выпаивать штатные элементы не придётся. Если на печатке проводники вмеру широкие, то обойтись надрезми (у ползунка почикать один крайний и бегунок), микрик вообще не трогать.
ПРИ РАБОТЕ ИЗ РОЗЕТКИ НЕ ЗАБЫВАЙТЕ ВЫКЛЮЧАТЬ !!! (чуть не забыл).

[Sam507]

Регуляторы оборотов для коллекторного двигателя:
попроще Правда в коммментах народ ругается что не работает ни шиша. http://www.radiomaster.ru/shemi/i_p/regul/regul.php ,

посложнее:
"Радио" 2002 №9 стр. 38 "Блок управления электродвигателем швейной машины".http://www.newlibrary.ru/book/avtor_nei ... 002_9.html
"Радио" 2006 №1 стр. 35 "Регулятор оборотов коллекторного двигателя"http://www.newlibrary.ru/download/avtor ... 006_1.html

[fash]

С регулированием коллекторного движка все понятно, схем в сети куча и простых и сложных.
Имею китайченский коллекторный движок от оверлока на 150Вт. С регулированием его оборотов вопрос не стоит.
А вот описанный в старте топика ЭПН является асинхронником.
После недельных изысканий решил электронно скорость не регулировать, а просто понизить в два раза шкивом вала фрезы.
В общем решил делать циркулярку без регулирования оборотов - будет фиксированно 2500.
Токарник и шлифрейсмус сделаю на базе коллекторного китайца.
Всем принявшим участие в обсуждении - спасибо.

[zubkovm]

Проблема в том что может не хватить мощности двигателя при 2500 оборотах. Посмотрите соседнюю ветку про Proma, ближе к концу ее я решил с 4500 тысяч оборотов поднять до 6000-7000 для компенсации мощности 150 Ваттного.

[Sam507]

Этот двигатель стопорится от небольшого усилия.
