Сверлильная станина МВ140 как вертикальный фрезерный станок

Всё, что касается поиска материалов для изготовления моделей, поиска и применения инструментов.

Модераторы: FreeLander, Valentin Demin

Сообщение
Автор
Funny Child
Сообщения: 471
Зарегистрирован: Пн авг 25, 2008 20:30
Благодарил (а): 7 раз
Поблагодарили: 4 раза

Сверлильная станина МВ140 как вертикальный фрезерный станок

#1 Сообщение Funny Child » Пт фев 12, 2010 20:25

Скажу сразу, как станок она не годится. Слишком слаба и не обеспечивает требуемой точности.
Но раз уж координатный стол к ней можно прикрепить, появляется желание выполнить простейшую фрезеровку.
Проблема в том, что предусмотрительные немцы позаботились о том, чтобы исключить третью координату при работе со станиной, так что в штатном режиме точное позиционирование по Z практически невозможно.
Есть простейший способ добавить это позиционирование, сняв пружину и переставив ее сверху вниз, а в качестве гм.. ходового винта использовать ограничитель глубины сверления. Никаких переделок конструктива это не требует.

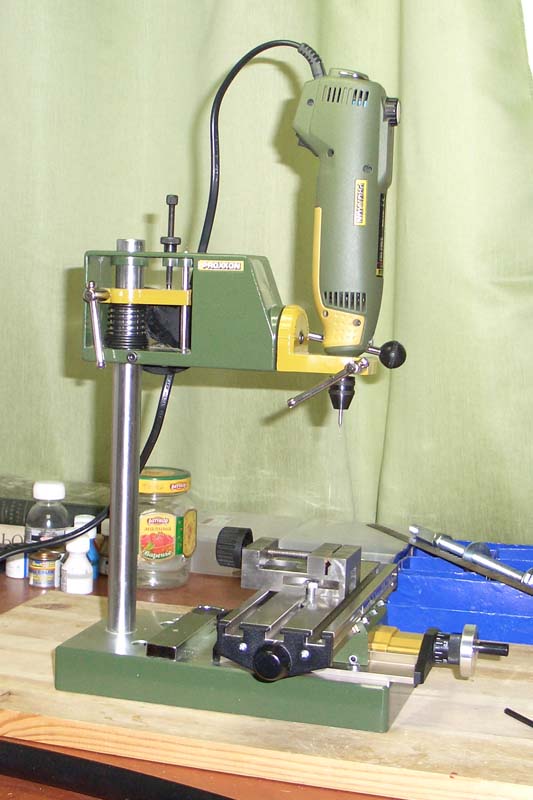

Вот так выглядит в работе:
Вложения
201000212 001.jpg
201000212 002.jpg
201000212 004.jpg

YACOV
Сообщения: 1339
Зарегистрирован: Вс апр 26, 2009 22:32
Откуда: г.Саратов
Благодарил (а): 42 раза
Поблагодарили: 80 раз

Re: Сверлильная станина МВ140 как вертикальный фрезерный станок

#2 Сообщение YACOV » Пт фев 12, 2010 20:51

Funny Child писал(а):Скажу сразу, как станок она не годится. Слишком слаба и не обеспечивает требуемой точности.
Не будьте столь категоричны коллега, вполне достойное приспособление. Ее точности и прочности хватает даже для изготовления фотографических "причиндалов":http://shipmodeling.ru/phpbb/viewtopic. ... 6&start=75,
не говоря уж о наших судомодельных "требах":http://shipmodeling.ru/phpbb/viewtopic. ... 6&start=15,
все латунное и деревянное сделано с ее помощью. Все зависит от менталитета, "нежнее" надо и не гнаться за перевыполнением плана. И конечно использовать "Проксоновские" расходники, не для рекламы, а исходя из собственного опыта. Дорого конечно, но оно того стоит. Удачи. :)
Завершено:
"Mare Nostrum" от "Artesania Latina"
"Dampfpinasse um 1900"
На "стапеле":
"Half Moon" от "Corel"
"Riva Aquarama" от "Amati"
"Sopwith Camel F.1" от "Model Airways"
"Корабль делается для плавания, а модель для Души" В.Ждан

Funny Child
Сообщения: 471
Зарегистрирован: Пн авг 25, 2008 20:30
Благодарил (а): 7 раз
Поблагодарили: 4 раза

Re: Сверлильная станина МВ140 как вертикальный фрезерный станок

#3 Сообщение Funny Child » Пт фев 12, 2010 21:24

YACOV писал(а):
Funny Child писал(а):Скажу сразу, как станок она не годится. Слишком слаба и не обеспечивает требуемой точности.
Не будьте столь категоричны коллега, вполне достойное приспособление.
Посмотрел Ваши ссылки, внушает... Но Вы все-таки использовали дополнительные конструктивные элементы. :D
Удачи. :)
Спасибо! :)

YACOV
Сообщения: 1339
Зарегистрирован: Вс апр 26, 2009 22:32
Откуда: г.Саратов
Благодарил (а): 42 раза
Поблагодарили: 80 раз

Re: Сверлильная станина МВ140 как вертикальный фрезерный станок

#4 Сообщение YACOV » Пт фев 12, 2010 21:39

Funny Child писал(а): Посмотрел Ваши ссылки, внушает... Но Вы все-таки использовали дополнительные конструктивные элементы. :D
Вы мне льстите. :oops: Мои доработки только чуть-чуть добавили функциональности "Проксоновскому" конструктиву. :wink:
Завершено:
"Mare Nostrum" от "Artesania Latina"
"Dampfpinasse um 1900"
На "стапеле":
"Half Moon" от "Corel"
"Riva Aquarama" от "Amati"
"Sopwith Camel F.1" от "Model Airways"
"Корабль делается для плавания, а модель для Души" В.Ждан

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Сверлильная станина МВ140 как вертикальный фрезерный станок

#5 Сообщение Гарик » Пн фев 15, 2010 16:17

я этот вопрс (вертикального позиционирования) решил немножко по другому.

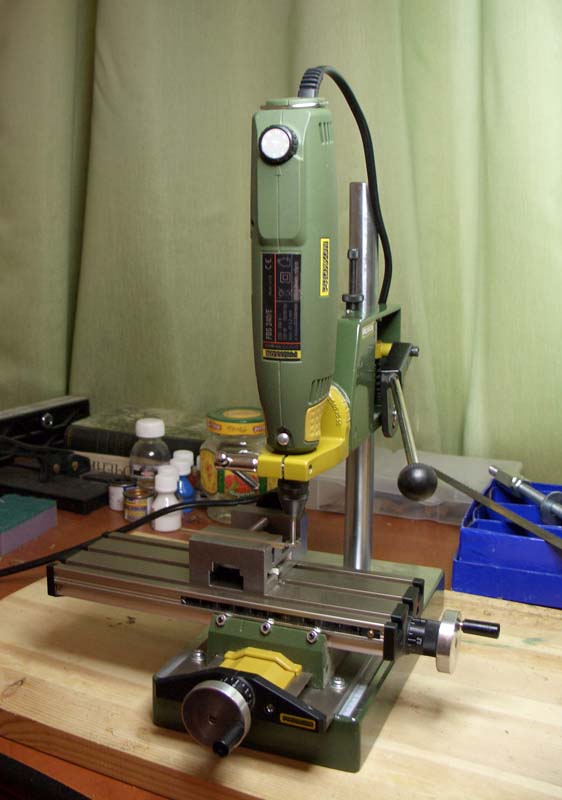

Вложения
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

YACOV
Сообщения: 1339
Зарегистрирован: Вс апр 26, 2009 22:32
Откуда: г.Саратов
Благодарил (а): 42 раза
Поблагодарили: 80 раз

Re: Сверлильная станина МВ140 как вертикальный фрезерный ста

#6 Сообщение YACOV » Ср май 26, 2010 18:43

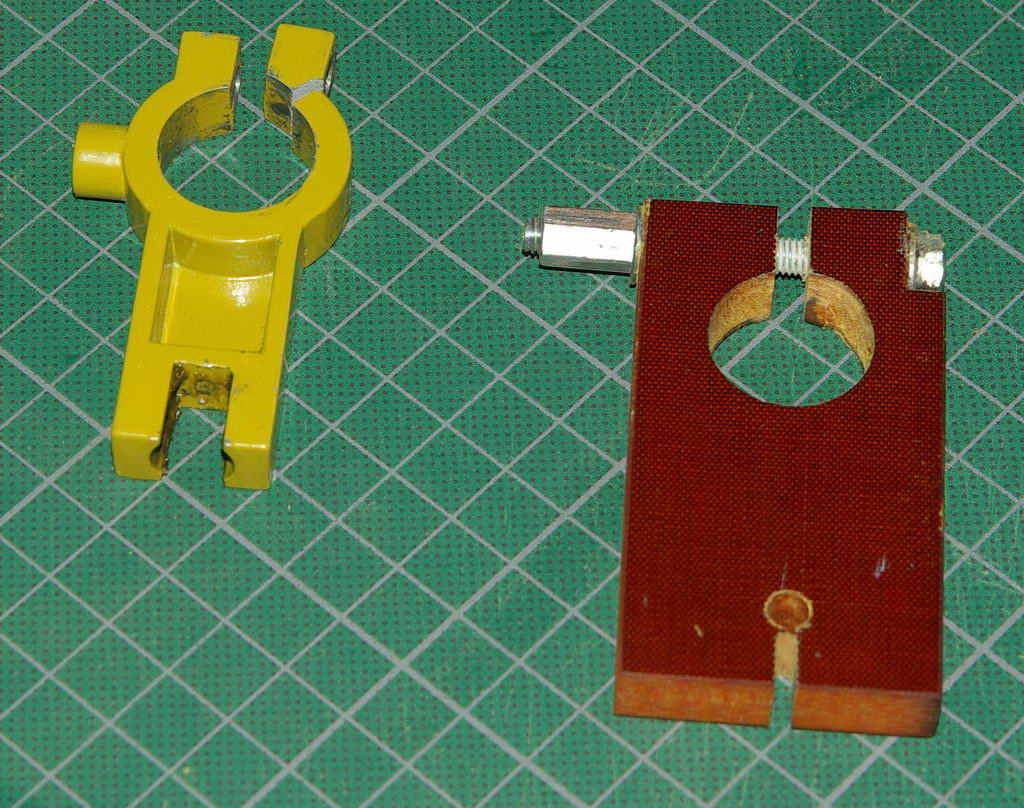

"Перетянул" муфту для вертикальной сверлильной станины MB140 http://shipmodeling.ru/shop/category/15 ... duct/13470 , и как следствие, она лопнула.

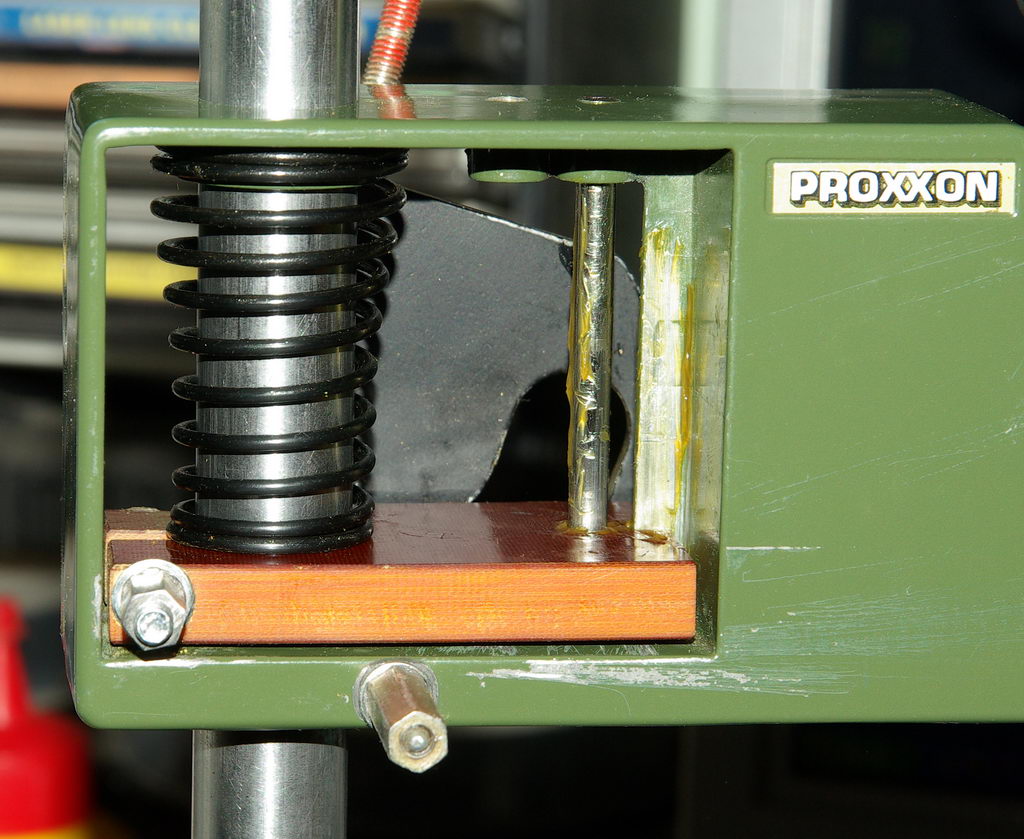

Из-за отсутствия подходящей металлической заготовки, создал временное "решение" из текстолита. Которое полностью себя оправдало. Заодно несколько его усовершенствовал, добавил прорезь для внутреннего ребра жесткости, которое теперь служит дополнительной направляющей (все увеличиваю жесткость конструкции).
