Простой способ переноса профилей шпангоутов на фанеру.

Теги: корпус

Прежде чем вырезать шпангоуты для корпуса корабля, их нужно перенести с теоретического чертежа на фанеру. Чаще это делают путем накалывания или перевода через копировальную бумагу профилей шпангоутов с бумаги на фанеру. Но это довольно скучно и не очень точно. Решение состоит в том, чтобы отсканировать теоретический чертеж, сделать в компьютере вторую (симметричную) половинку теоретического чертежа (как носовой, так и кормовой части) и распечатать его в нужном количестве.

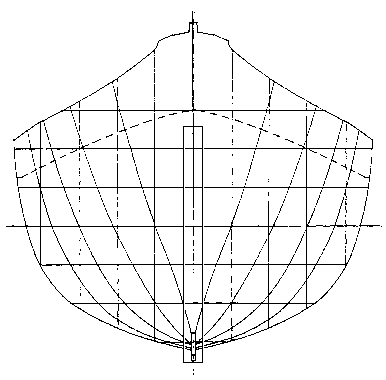

пример обработки теоретического чертежа, где показаны только носовые шпангоуты, но зато обе их половинки

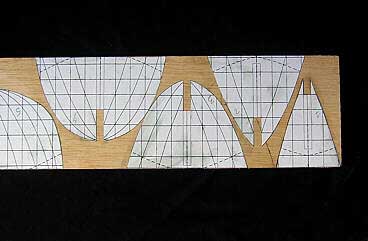

вырезаем нужные шпангоуты и приклеиваем их на фанеру

Остается только аккуратно вырезать шпангоуты. Другое преимущество этого метода состоит в том, что все горизонтальные и вертикальные метки (сетка) на всех шпангоутах идеально выверены и это помогает в установке и выравнивании шпангоутов на киле.

По материалам сайта http://gabierschimeriques.free.fr/modelisme/
