ШЕСТАЯ

Корабли в бутылках и иных емкостях

Если вы уверены в том, что понимаете все,
что сейчас происходит, то вы безнадежно сбиты с толку

- Walter Mondale

Представим себе, что вы живете в 30-е годы XIX века и вы матрос иностранного корабля. Вы сменились с вахты, морской день прекрасен, дует легкий ветерок, да и погода неплохая. Вы не умеете ни читать, ни писать. Поскольку вы располагаете временем и все, что вы знаете, это «ваш» корабль, воспользуйтесь своими руками. Вокруг много веревок, а вы умеете вязать узлы. Таким образом вы начинаете разрабатывать декоративные образцы путем использования техники «макраме».
Кусок моржового бивня или китовой кости может замечательно выглядеть, если его украсить резьбой. Можно его переделать во что-нибудь другое еще до обработки (а можно и после). Если у вас есть склонность и вы не страдаете приступами лени, то ваше творение может быть украшено простыми насечками. Втирание темных чернил (а также сажи и масла) во впадины для придания рельефности и лакировка придадут хорошее оттенение и сделает вашу работу похожей на изделие из слоновой кости.
Небольшие деревянные бруски, куски бечевки, немного ткани для парусов, отточенный нож и немного навыка строгания позволят сделать модель корабля. Но как поступить, чтобы сохранить и уберечь модель, которую вам удалось сделать? Почему бы не поместить ее в пустую бутылку (Рис. 6-1)?
Когда усилия многочасовых морских затрат рассматривали купцы и хозяева таверн, они усматривали в них коммерческий смысл. Получило развитие новое ремесло. Корабли в бутылках стали объектом производства и продажи. Идея получила широкое распространение среди английских и американских торговцев, а также на флотах.

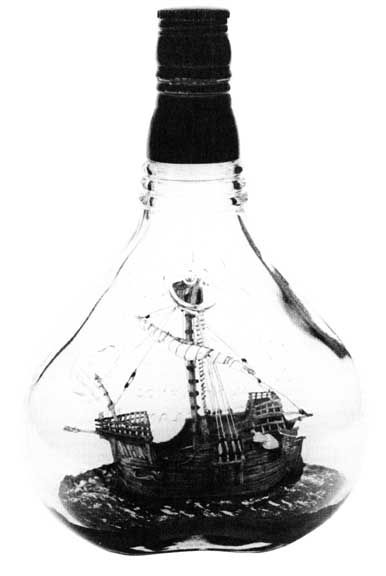

Рис. 6-1. Каталонское судно в бутылке. Автор Kiyoshi Shima из Японии.

Таинство

Корабли в бутылках стали уникальными не только потому, что модель-малютку стало возможным поместить в малое пространство, а больше из-за новизны того, каким образом она туда попала. Такая новизна получила очень высокую оценку. Как кораблик, со всеми своими мачтами и парусами, в пять раз крупнее бутылочного горлышка, смог поместиться внутрь бутылки? Многие подозревают, что бутылка была вскрыта. Ничего подобного.
Тайна того, как кораблик попал в бутылку вот главная особенность. Не вы ли, впервые увидев подобное, пробовали подробно изучать литьевой шов или донышко бутылки? Корабли были сделаны вне её. В завершении, сделанные в виде штырей мачты тоже уложены. Паруса и реи подвешены (где необходимо), последовательно соединены с корпусом, а вся модель введена через горлышко внутрь бутылки. Удивлены? По тому, как все поместилось вовнутрь, сказано достаточно (Другой метод пошагового построения модели описан в издании Bottling Ships and Houses, автор Ronald C. Roush (TAB #1975)).
Тема нынешней дискуссии – уже построенный кораблик и те шаги, которые необходимо предпринять для подготовки бутылки, чтобы она была способна разместить в себе модель. И хотя мы не будем вдаваться в детальные подробности искусства методов построения, будем надеяться, что данный материал повысит вашу заинтересованность к другим формам построения моделей. Несомненно, в этой области есть имена, с которыми вы сможете познакомиться. Я имею в виду выдающихся создателей кораблей в бутылках (и иных емкостях). Вы и сами сможете вспомнить их имена, если посещали какие-либо модельные выставки с выставленными на них моделями бутылочных кораблей или если читаете какое-нибудь издание, посвященное моделированию кораблей. Некоторые из этих людей написали книги по своим методикам. Они такие же моделисты, как и вы. Они увлеклись интригующей и загадочной идеей, поставили задачу и добились высшего мастерства в ее выполнении. Данная работа незначительно отличается от того, чем вы теперь непосредственно занимаетесь. Возможно, она немного миниатюрней либо требует применения некоторых элементов новой техники, но, тем не менее, это является моделированием кораблей.
Где можно получить знания по созданию кораблей в бутылках? До недавнего времени вам приходилось получать отрывочные сведения. Продавцы бутылочных кораблей не могли оказать значительной помощи. Зачастую они даже не знают изготовителя. К сожалению, большинство производителей данных изделий – территориально далеко расположенные коммерческие компании. Корабли в бутылках являются новинкой повышенного спроса.
Вскоре, однако, вам удается найти моделиста. Счастливый обладатель продукта данного вида творчества будет только рад поддержать имя производителя, у которого ему довелось приобрести свое сокровище. Найти таких моделистов можно. У таких моделистов можно чему-нибудь научиться. И еще, как это и бывает со временем: один моделист делится информацией с другим.
Если же у вас не получилось (или было лень) найти такого человека, вам желательно найти книгу или же экспериментировать. Ваше собственное умственное усилие зачастую подсказывает верное решение. Искусство постройки корабля в бутылке должно откуда-то начинаться. Вспомните того моряка 150 лет назад. Ему-то кто показывал?
Соблазнились вы на постройку корабля в бутылке, когда увидели хотя бы один из них? Возможно, это был набор, прорекламированный в одном из прочитанных вами издании. Некоторые рекламодатели предлагают полностью все, вместе с бутылкой. Другие ограничивают свои предложения схемами и инструкциями. Ряд зарубежных производителей предлагают только наборы для создания моделей. Наборы для постройки корабля в бутылке также имеются в местных хобби-магазинах, либо их можно заказать по почте. Моделирование с использованием масштабных схем является предпочтительным.

Использование колбы от электрической лампочки

Это новый и наиболее поражающий, необычный метод сборки корабля в емкости (помимо использования бутылки), который набирает популярность. Постройка модели внутри колбы электролампочки требует внимания. Найти чистую прозрачную колбу, особенно нужного размера, не всегда просто. Найти большую колбу проще.
Большие сферические емкости используются в производстве. Наиболее просто найти сгоревшие лампы, применяемые в освещении дворов и заводских территорий. Попросите помощи у производственного управляющего. Такие же, только рабочие, лампы можно купить в компаниях, занимающихся вопросами освещения (примерно 8$ штука).
Для сведения. Поскольку трудно определить точный размер лампы по фотографиям, то даем их параметры (см. Рис 6-2): 12 7/8 дюйма (около 33 см) и 6 3/8 дюйма (около 16 см). Входное отверстие после удаление цоколя будет составлять в диаметре 2,5 дюйма (около 6,5 см). Когда вы обратите внимание на размеры корабля и его оснастку (мачты), совершенно очевидно, что вы зададитесь вопросом: «А как он туда влез?». Зритель видит идеально круглую поверхность чистого стекла. Никаких швов.

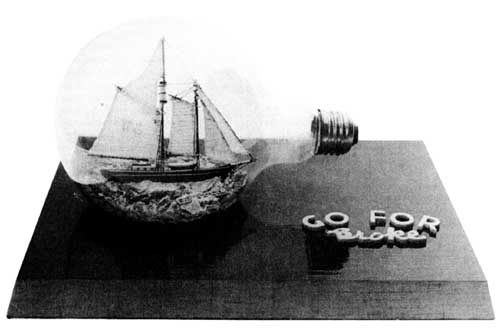

Рис. 6-2. Шхуна Go For Broke, автор Jack Hinkley из Пенсильвании, рассекает море в лампочке.

Для работы с подобного рода сферической поверхностью (или любой лампой) требуется особая подготовка. Лучше всего сначала подготовить рабочее место (Рис. 6-3). Это обычная деревянная поверхность с вырезанным конусообразным отверстием для удержания в ней лампы. Вам понадобятся также специальная опора для лампы и устройство для ее пристегивания. Для этого подойдет резиновая полоска, закрепленная двумя винтами. Используйте войлок или клейкую ленту для смягчения поверхности, соприкасающейся с лампой.

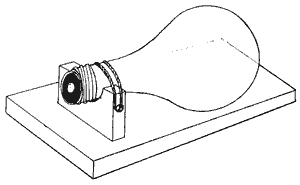

Рис. 6-3. Изготовление основания для постройки корабля в колбе.

Теперь вы готовы к тому, чтобы вскрыть лампу и удалить нить накаливания. Необходимо учесть вакуум, который в лампе. Если воздух входит слишком быстро, то он может разбить сферу или колбу. Используйте два нижеперечисленных метода. Один из моделистов ломает пайку в основе цоколя лампы (где расположен центральный электрод). Просверлите отверстие в центре пайки. Введите жесткий конец гитарной струны в проделанное отверстие и сломайте стекло, находящееся внутри сферы и вы услышите шипение входящего воздуха. Это может произойти на любом описанном этапе.
Особую осторожность и терпение необходимо проявить при удалении металлических частей и нити накаливания. При наличии опыта и терпения вы можете выкрутить кончик, не разбив сферы (см. Рис. 6-3). Впечатление, что лампу не вскрывали.
Способ удаления вакуума из лампы и ее внутренностей также описан в книге Питере Торна (Peter Thorne) «Secret of Ships in Bottles» (издание “Model and Allied Publications Ltd”, 1975 г.). Слесарной ножовкой он аккуратно по диагонали срезает и удаляет металлическое основание (Рис. 6-4). Незащищенная стеклянная часть в основании лампы покрывается лентой-маской. Он накладывает маску до того, как сделает срез, чтобы дать выход вакууму и удалить остатки с кончика лампы. Воздух выпускается из проделанного отверстия через маску. После удаления вакуума он отпиливает весь кончик лампы, используя скипидар или бензин в качестве увлажняющего компонента. Также вы можете использовать для этого инструмент типа Dremel с отрезным диском №409. Это займет у вас около двух часов.
Сохраните резьбовой элемент лампы. После сборки корабля в лампе вы сможете установить его на старое место. После того, как удаленный элемент возвращен на место, можно закрыть образовавшийся шов каким-нибудь макраме. Установите колбу в углубление. Макраме будет частью украшения, скрывающего шов. Комментарии зрителей не будут вас раздражать. Каждый понимает, что колбу необходимо вскрыть. Зона среза закрыта при установке на основание экспозиции. И это будет дополнением к таинственности.
Питер Торн разворачивает свою модель в бутылке на прямое обозрение (Рис. 6-4). Способ подобного разворота описан в его книге.

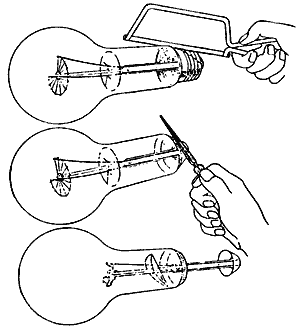

Рис. 6-4. Шаги по удалению металлического патрона лампочки

Подготовка

Поскольку вы уже поняли, что вначале создание корабля происходит не в бутылке, то важной стадией в работе является подготовка. Крайне важно сделать необходимые промеры, чтобы хватило места для работы. Вы должны быть уверены: что бы ни было создано, оно должно пролезть в бутылочное горлышко. Простые промеры контура сферы и внутренних объемов бутылки – гарантия успеха. Затем надо убедиться в том, что модель, будучи в собранном виде, поместится в избранный вами сосуд. Как подготовить бутылку для помещения в нее модели, как вычистить внутренность? Какие специальные инструменты необходимы для помещения корабля вовнутрь?
Все вопросы, оставленные без ответа по прочтению данного текста, будут разрешены при использовании метода «проб и ошибок».

В дополнение к сочинениям Питера Торна предлагаются другие издания:
• Joon Van Schouten. «Sailing in Glass». Изд. Nautical Books, 1981 г.
• Bill Lucas «How to Build Historical Bottled Ships» Изд. Bill Lucas. P.O. Box 3623, Green Bay, Wisconsin 54303 (1982 г.)
• Don Hubbard «Ships in Bottles: A How-to Guide To A Venerable Nautical Craft». Копии можно получить в американской ассоциации «Корабли в бутылках»
• Jack Needham «Modeling Ship in Bottles». Изд. Sterling Publishing Co, Inc. В настоящее время издано.
• Buddelschiff Modellbau (на немецком языке). Хотя издание уже не печатается, его можно считать библией моделиста-корабела.
• Guy DeMarco «Ship in Bottles». Изд. Shiffer Publishing Ltd (1985 г.) Новое слово в помощи кораблестроителю.

Ряд книг посвящен теме строительству кораблей в бутылках. Их названия здесь не даны. Лучшим источником информации является организация, занимающаяся данным видом искусства:

SHIPS-IN-BOTTLES ASSOC. OF AMERICA
P.O. Box 550 Coronado, CA 92118.

Если у вас имеются вопросы относительно создания кораблей в бутылках (или иных емкостях), то члены данной организации будут рады помочь вам. Дон Хаббард, публицистический редактор организации, также будет рад оказать содействие. Членство в организации – нечто большее, чем возмещение потраченного вами времени и ответы на ваши вопросы. Членский взнос доступен любому моделисту, увлеченному данным искусством.

Специальные инструменты

Специально для моделистов-кораблестроителей (моделирующих в бутылках) созданы соответствующие приспособления и инструменты. Как вы понимаете, они созданы для иных целей, связанных с кораблестроением. Штырь с фитингом на конце – уже инструмент. Выпрямленная проволочная вешалка для одежды со специальным изгибом или кусок жесткой проволоки малого диаметра – ответ на многие вопросы. Новаторство явилось основой их создания.
Обломок лезвия для бритья, вставленный в разрез штыря – окончательный вариант резака, когда все мачты установлены на место внутри бутылки. Большая игла для штопки, которая была сперва введена в штырь и немного изменена по форме – прекрасный инструмент для поддержания оснастки корабля.
Вы можете сами создать инструменты для оснастки. Нет нужды покупать набор инструментов, если у вас золотые руки. Просто нагрейте игольное ушко докрасна и откусите его маленькими щипчиками для резки проволоки. Нагрейте ту часть иглы, с которой будете работать, и, пока она горячая, можете придать ей форму крюка, зубца или скрутите ее по своему желанию. Дайте изделию остыть. Затем острый конец иглы плотно вгоните в штырь. У вас получился инструмент.
Разумеется, вы можете разработать и воплотить в жизнь что-нибудь более серьезное. Замысел, основанный на действии деревянных инструментов в качестве рычага, можно приспособить и для изготовления миниатюр. Можно использовать зажимы за пределами бутылки, но как можно что-нибудь поднимать или удерживать внутри ее? Большинство пинцетов для этой цели не подходят. Так разработайте и внедрите его сами.
Модели кораблей – не единственные компоненты, которые можно построить внутри бутылки или иной емкости. Уверен, что вы видели целые сцены и диорамы в емкостях.
Дополнительные медицинские инструменты, ряд из которых сделан с длинной рукояткой, как раз кстати. Полипные петли, акушерские зажимы – все те инструменты, предназначенные для проникновения в тело и которые уже отслужили свой век. Просто оглянитесь вокруг.

Вращение модели внутри бутылки

Модели кораблей это не только компоненты, которые можно построить внутри бутылки или иной емкости. Уверен, что на выставках вам доводилось видеть в них миниатюры и целые диорамы.
Композиция, занявшая на одной из модельных выставок первое место, представляла собой сад, в котором по тропинкам гуляли люди. Полновесное изделие было исполнено в цвете внутри 5-галлонной бутылки из-под воды (около 20 литров (!) – прим. переводчика). Что поразило наибольше всего, так это то, что бутылка была установлена горлышком вниз. Садовая сцена заняла около 4/5 верхнего объема. Там даже были птицы в воздухе над деревьями. Как же это было сделано?
Ответ прост, когда вы поймете принцип. Для ответа давайте посмотрим на то, как Питер Торн вращает свой корабль в колбе лампы.
После обработки колбы Торн уложил в нее слой целлофана или пластиковой пленки. Эта укладка имеет квадратную форму. По углам материала прочно закреплены кусочки плотной ткани или полоски ленты из пластика. Он прикрепил целлофан только с одного края колбы (Рис. 6-6). Затем он закрепил кусочек проволоки с петлей на конце к изгибу колбы и уложил ее вдоль боковой стенки колбы к центру углубления, с петлей по центру. Затем он аккуратно накладывает материал: цветную шпаклевку, пластилин (или объем светлого клея, смешанного с красителем цвета морской волны) поверх пленки. Он дает ему «схватиться», а пока занимается постройкой корабля (или диорамы) вне пределов бутылки.

Рис. 6-5. Вращение готовой модели внутри колбы по методу Питера Торна.

Рис. 6-6. Шаги по подготовке основания (моря) для модели в бутылке.

Торн размещает модель в «море» внутри колбы. Все до настоящего момента расположено рядом с колбой, которая, в свою очередь, закреплена на рабочей поверхности (Рис. 6-7). Это та же самая поверхность, которая использовалась для постройки модели корабля внутри бутылки для бокового обозрения. Поскольку объем, в котором будет размещена модель корабля, имеет сферическую форму, развернуть построенную модель не составит труда. Диаметр тот же самый. Не используйте продолговатые лампы, если вы хотите вращать модель.
Вам также необходимо провести другие подготовительные мероприятия, включающие новую поверхность. Подойдет простой кусок фанеры с конусообразной выемкой для фиксации колбы лампы (Рис. 6-7).

Рис. 6-7. Рабочая поверхность используется для закрепления колбы пока не удалится "поворотный механизм" и пленка.

Обложите конус мягкой прокладкой во избежание нанесения царапин и повреждений поверхности купола. На картинке это показано достаточно хорошо.
Разверните модель, натягивая полоски с одной из сторон вложенной пластиковой пленки. После разворота модели проводится заполнение.
Сделайте поддерживающее приспособление в виде петли, чтобы удерживать море из шпаклевки и чтобы вытащить целлофановую пленку (Рис. 6-8). Проволока, вставленная вместе с пленкой, сохраняется на месте. Извлеките пленку, удерживая инструмент в качестве противохода. Теперь проволока позволит вам опустит «море» на те дополнительные материалы, которые вы поместите на дно сегмента и в горлышко бутылки. Рабочая поверхность позволяет вам использовать обе руки. Поверьте, они вам пригодятся.

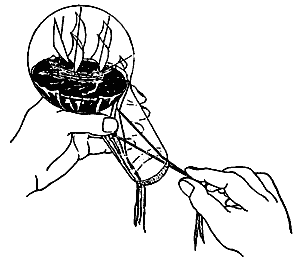

Рис. 6-8. Удаление "вращающего механизма" с применением удерживающего приспособления.

Когда вы завершите данную фазу работы, вы практически свободны. Следующее – демонстрационная площадка. Если у вас есть токарный станок по дереву, то она получится хорошо. Если же у вас нет станка, либо не можете найти того, кто бы сделал вам круглую площадку, тогда используйте слои подходящего материала для изготовления квадратной площадки с отверстием для фиксации горлышка.

Нестандартные бутылки

Возможности по постройке кораблей в бутылках, лампах или иных емкостях безграничны. Вы никогда не пробовали использовать различные по форме колбы (или флаконы – прим. переводчика) лаборатории Pyrex? Насколько могу припомнить свою школьную юность, они разнообразны по форме.
Один любитель обычно является завсегдатаем антикварных лавок и блошиных рынков, где и ищет подходящие емкости. Он находит необычную тару, в которой и строит модель. Другой использует «посуду», сделанную под заказ в ближайшем магазине по продаже стеклодувных изделий. Самый крайний пример, который имеется в его собрании – модель в абсолютно круглой «таре». Единственным местом «вскрытия» было длинное изогнутое горлышко. Единственным признанием, выжатым из моделиста под страхом смерти, будет то, что горлышко существовало только в момент погружения модели вовнутрь. Горлышко было заплавлено после помещения в емкость модели.
Бутылки бывают различных видов и форм. Квадратные – исключение. Многие моделисты-бутылочники способны отыскать тару самой причудливой формы (Рис. 6-9). Еще бывают бутылки различных цветовых оттенков. Белые паруса модели в голубоватой бутылке создают впечатление корабля, плывущего в дымке или в полуночи. Для создания драматического эффекта расположите ее так, чтобы позади находился источник света. Необычен вариант треугольной бутылки. Такие характерны для популярного виски торговой марки «Scotch». На тему странных бутылок можно говорит долго.
Весь фокус заключается в том, чтобы найти нечто, что имело бы прекрасный обзор и узкое горлышко. Чем меньше «вход», тем лучше; это и есть задача моделиста и предел удивления зрителя. Всегда находите тару, имеющую вход, позволяющий вам вместить в себя модель масштаба, в котором вы работаете. Горлышко должно быть немного больше размеров корпуса модели. Это также послужит проверкой ваших моделистских навыков.
Придется подогнать масштаб под входное отверстие бутылки. Всегда, в случае работы с любой модельной задумкой, удерживайте модель в нужном масштабе. Дополнительной деталью будет сам корабль, поэтому надо дать ему название. Можете поместить табличку внутри емкости, к примеру, рядом с тем местом, где горлышко соединяется с корпусом тары, либо на демонстрационной площадке.

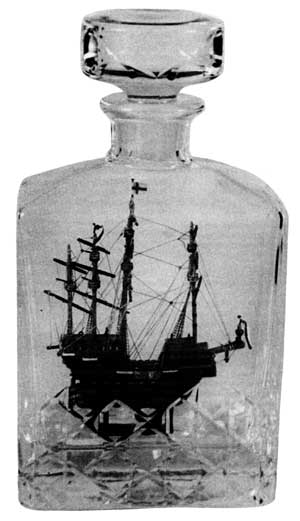

Рис. 6-9. Необычная бутылка содержит необычный предмет, модель Great Harry.
