ДВАДЦАТАЯ

Полезные мелочи

Никто до тех пор, пока сам не попробует,
не знает, что он умеет делать.

- PUBLILIUS SYRUS

Многие великолепные модели судов были построены только при помощи модельного ножа, напильника и наждачной бумаги. Возможно, некоторые моделисты не использовали даже их. Как пример я предлагаю известную модель корабля 1800-х годов Prisoner of War. Эти детальные модели были сделаны буквально с помощью ножа, кости и мотка нитей. Не инструменты, не сила, не руки создают настоящего моделиста, а опыт.
Судомоделисты подобны любым строителям - являются искателями, ворами, приобретателями и покупателями устройств. Они каждый раз ищут способы делать лучше, быстрее и дешевле, чем раньше. Самое сильное влечение в построении чего-либо - создание чего-то практически из ничего.
Отдельные детали идут с инструкциями и собранные вместе, помещенные в коробку, и они становятся комплектом. Моделист, который считает себя строителем "с нуля", мог бы собрать модель просто из заготовок. Разве он не собирает комплект? Он имеет свои собственные проекты, находит свои собственные чертежи и собирает любой попавшийся под руку материал, думая, что он может пригодиться.
Создание модели начинается с процесса размышления и заканчивается физическим применением навыков. Самое большое увлечение на пути к цели - новые решения и маленькие открытия. Частью этого пути являются разные приспособления.
Грустная часть этой истории в том, что большинство устройств, экономящих рабочую силу и инструментов, усовершенствованных индивидуумом, никогда не будет находить спрос на коммерческом рынке. Возможно, они были бы большим подспорьем коллегам моделистам. Увы, не будет никакой экономии времени от помощи посвященного моделиста, который желает не прибыли, а простой экономии времени.
Многие, кто не ищет новых путей в моделизме, слышат о новых изделиях, которые удовлетворили бы эту потребность "экономить время". Они видят кое-что в магазине или каталоге, читают статьи в журналах и книгах свежих изданий или из архивов, слышат об этом от друга.
После пары раз использования изделие попадает в немилость. Ввиду недостатка использования или простого забвения оно начнет собирать пыль, пока, наконец, не будет куда-нибудь заброшено или отдано. Таким образом, для нас оно стало бесполезным устройством.
Что же так или иначе является устройством (gadget)? Новый Мировой Словарь Вебстера, описывает «устройство» как "любое маленькое механическое приспособление или механизм. " Другое данное определение - "любой маленький механизм, иногда кое-что относительно бесполезное или лишнее". Это суммарные определения термина "Gadget". Два разных мнения в одном и том же утверждении.
Я должен не согласиться со вторым определением. Не все устройства бесполезны. Без сомнения, все, что создано, чтобы выполнить задачу, можно было бы счесть устройством. Что некоторые рассматривают безделушкой, является самым дорогим и полезным инструментом для других.
Откуда берутся все эти безделушки и разнообразные полезные устройства? Они продукт лени и изобретены теми, кто не хотел проводить время, делая вещи тем путем, каким они всегда делались. Устройства изобретены и усовершенствованы людьми, которые видели более легкий способ сделать это. В качестве примера можно привести стусло.

Стусло (углорез)

Рис. 20-1. Стусло (Фотография Тэда Добсона).

Теодор А. Добсон сделал первоначальную модель своего стусла (углореза) из прессованного дерева. Тот же самый материал был использован во всех его ранних приспособлениях. Члены его клуба отметили, что устройство всегда направляло лезвие перпендикулярно. Это позволяло делать углы всегда одинаковыми. Именно их настойчивость в просьбах получить подобный образец для себя побудила Тэда начать производство.
Образцы, предлагаемые сейчас для продажи, после разных экспериментов решено было делать из пластмассы высокого давления (рис. 20-1). "У него минимальный износ и это устройство - последнее, которое вам надо купить для резки", утверждает изготовитель. В набор входит лезвие - X-ACTO пилка номер 239. Оно может легко заменяться, как и плита для резки. Весь механизм установлен на резиновых ножках.
Устройство может быть настроено с точностью в один градус в диапазоне 65 градусов по каждой стороне от центра. Фиксатор может использоваться и слева и справа, может быть установлен, затем перемещен в сторону для получения отрезков различной длины. Как уверяет Тэд, это позволит сделать каждый отрез точным и перпендикулярным поверхности.
Режущая способность по толщине до 14 мм. Самый широкий отрез 50 мм. Пластмасса, а также дерево и мягкие металлы, могут отрезаться достаточно точно.

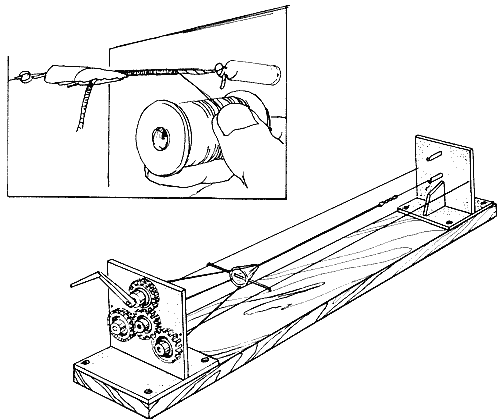

Предыдущим устройством, изобретенным Т. Добсоном, было его ВЕРЕТЕНО. (Рис. 20-2). Это устройство служит для обертывания нитей вокруг другой нити с закреплением их в одной точке для обеспечения непрерывной и одинаковой напряженности нитей. Хотя оно было изобретено судомоделистом для своих коллег, оно нашло и других приверженцев. Один мой друг, не моделист, а рыбак, купил это устройство для изготовления снастей.
Оба устройства можно приобрести по следующему адресу:

THEODOR A. DOBSON 1416 South Cortland Park Ridge, IL 60068

Рис. 20-2. Шаблон (Фотография Тэда Добсона).

Изготовление веревки

Некоторые судомоделисты предпочитают самостоятельно изготавливать веревки для такелажа. Кабельная укладка, как следует из ее названия, очень тяжелая и сильная веревка, обычно используемая для якорей. Она имеет правую завивку. (и вьется из кабелей (тросов), а не из отдельных стренг (нитей или прядей) - Прим.) Веревочная укладка имеет левую завивку (рис. 20-3). Скорее всего, судомоделистам очень тяжело будет найти в продаже веревку кабельной укладки. Размеры, необходимые для представления веревок в нужном масштабе, ограниченное количество веревки, необходимое каждому покупателю (моделисту) и трудность создания машин, предназначенных для такого производства, являются причинами, объясняющими, почему веревка кабельной укладки не доступна в продаже. К тому же, такое производство не принесет больших денег. В целях максимальной достоверности и масштабности некоторые судомоделисты делают свою собственную веревку.

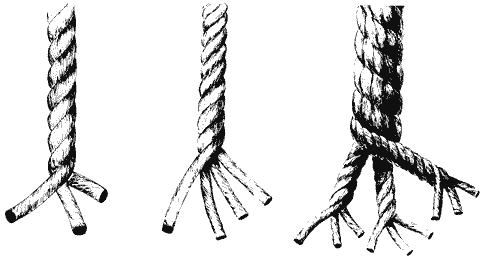

Рис. 20-3. Типы трсов на борту судна (иллюстрация Moonraker Publications).
слева направо:

1. трехжильная веревка Перлиневой укладки ("z"-образная), скручена справа налево, против часовой стрелки.

2. четырехжильная веревка Саванной укладки также скручена справа налево, против часовой стрелки.

3. девятижильная веревка кабельной укладки, образована сплетением вместе трех веревок перлиневой укладки по часовой стрелке.

Используемое устройство известно как канатный ход. Это название происходит от старого метода работать с материалом в длинных навесах и буквально "идти", укладывая в кольца и мотки пряжи. Механический процесс содержит три или больше противовращающихся головки, продолжительный источник материала (лен, пенька, и т.д.), нити, направляющая катушка и натяжитель (груз), чтобы создать скручивающий момент.
Миниатюрный канатный ход может быть сделан из неподвижной станины с тремя крюками и трех крюков, установленных на поворачивающемся станке, собранным из двух брусков древесины (рис. 20-4). Это устройство грубовато, но эффективно. Здесь можно использовать механизм от старого будильника или относительно сложные металлические покупные модели (игрушки) с механизмами.

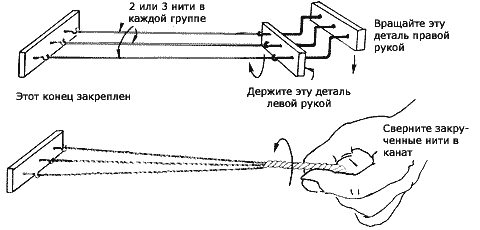

Рис. 20-4. Миниатюрный веревочный станок, простой, но эффективный (иллюстрация Moonraker Publications).

Майкл Дж. Генрих, судомоделист, разработал и усовершенствовал свое устройство после большого количества испытаний и ошибок. Примитивное вначале, это устройство последовательно развилось в готовое изделие, предлагаемое сегодня.
Головка (передняя бабка) содержит три однонаправленных шпинделя. Задняя бабка приспособлена к односторонне-вращательным действиям, вроде вспомогательного зажимного устройства. Таким образом мы имеем два механизма в одном. Крюки установлены на обоих концах.
ROPEWORKS – продукт, который изготавливается из пластика высокого давления. Все движущиеся части находятся в кожухе. В комплект входят два вертлюга, четыре груза, восемь винтов, отрезок нейлоновой нити, а также полные инструкции. Все необходимые детали прилагаются.
Основание (станина) не входит в комплект. Эти два устройства могут быть установлены на портативной деревянной основе, на рабочем столе или с одним постоянно установленным устройством, а другим подвижным (зажатым на желаемом расстоянии). Может быть воспроизведен любой тип судовой веревки, вы можете изготовить веревку практически любой нужной для модели длины (рис. 20-5).

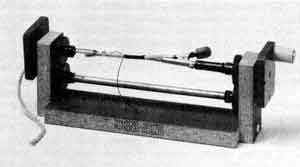

Рис. 20-5. Устройство Ropeworks установлено и показано в действии.

Веревочный станок можно приобрести через хобби-магазин, с помощью почтового перевода, а также непосредственно в:

FLOGGING THE PUBLIC DOMAIN ENTERPRISES, LTD.
611 North Midland Ave., NY 10960

Отрез маленьких деталек

Маленькие части дерева или пластмассы трудно отрезать достаточно точно. Удерживать их при резке бывает часто достаточно проблематично. Настройка (подгонка) стусла часто бывает трудоёмким занятием. La Guillotine (гильотина) обеспечивает практичный способ делать быстрые и ровные отрезы (рис. 20-6).

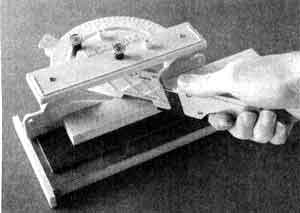

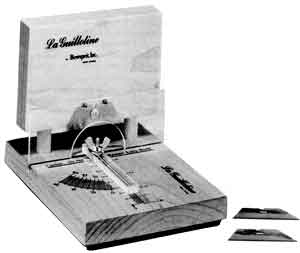

Рис. 20-6. Ла Гильотина, устройство для быстрого отреза (Фотография Фреда Нэйгла).

В основе устройства лежит тот же принцип, что и в первоначальном изобретении времен французской Революции. Вместо силы гравитации, делающей отрез, требуется применить силу оператора. Острое нисходящее давление резака на брусок и деревянная или мягкая пластмасса аккуратно разрезана. Планка быстро возвращается к поднятому положению под действием пружины. Устройство сделано из клена.
Вы можете делать угловые отрезы, регулируя захват "решеткой". Транспортир и линейка нанесены на основе декалью. Линия отреза ясно обозначена. Защита из плексигласа предотвращает несчастные случаи.
Дополнительные лезвия также можно приобрести. Резка не имеет отношения к остроте лезвия. Сила нажима приводит лезвие в действие, вместо того, чтобы разрезать подобно наклонному лезвию модели французского устройства казни.
Фред Нагэль, судомоделист, которому потребовалось подобное устройство, изобрел эту гильотину. Его компания называлась Bowsprit. Позднее он продал производственные права. Приобрести La Guillotine можно в:

STAN GORDON ENTERPRISES
P.O. Box 5482
Sherman Oaks, CA 91413

Стусло (углорез)

Получение срезов под нужными углами важно в любой работе моделиста. Так как работа миниатюрна, "устройство" должно также быть миниатюрой полноразмерного оригинала. Это позволяет точно повторить процесс, но в меньших размерах.
Стусло Universal Miter предлагается компанией Jarmac, изготовителем миниатюрных электроинструментов. Инструмент имеет в длину 54 мм, имеет медную ручку и стальное регулируемое лезвие. Для заказа:

JARMAC P.O. Box 2785 Springfield, IL 62708

Зажимы

Другое предложение от Jarmac - 4-дюймовый зажим. Он сделан из твердой пластмассы и достаточно легок, чтобы использоваться для самой тонкой работы. Он предназначен для удерживания деталей в качестве зажима, большой вырез позволяет при этом зажимать всю деталь.
Предприятие Stan Gordon Enterprises производит также небольшой рамный зажим. Материал - медь. Имея угол среза в 45 градусов, приспосабливаемый зажим может на время высыхания клея использоваться для фиксации рамки (картинки, решетки палубы, окна кукольного домика и т.д.).

Регулируемый шкурник

Слишком большой в размерах для того, чтобы быть названным маленьким приспособлением, этот инструмент достаточно точен. Это – специальный шкурник с регулировкой толщины. С помощью этого инструмента можно получать рейки толщиной от 0,15 до 19 мм. Устройство может обрабатывать материал шириной до 75 мм (рис. 20-7).
В этом устройстве установлен электрический двигатель мощностью 1/6 л.с. Сделанный из металла, специально разработанный инновационный механизм регулировки изменяет глубину шлифования на заданные величины. Плоский шлифовальный стол гарантирует получение идеальной поверхности. К устройству прилагается специальный сборщик опилок и пыли.
Инструмент может использовать коммерчески доступные наждачные барабаны. Можно приобрести в:

GENE LARSON Model Ship Marina P.O. Box 15201 Alexandria, VA 22309

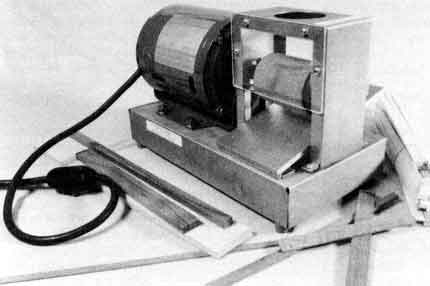

Рис. 20-7. Регулируемый шкурник разработки Гина Ларсона
(Фотография из Model Ship Marina, Alexandria. VA).

Шаблон для маркировки ватерлинии

Новый точный инструмент, полезный для моделистов, начинался как карандаш, прикрепленный к деревянному блоку (рис. 20-8). В принципе, этого хватало для разметки ватерлинии. Однако этот способ не имел регулировки и требовались различные блоки для каждой модели. Циркуль был недостаточно устойчив для использования в измерении установленного расстояния от основы (например, стола) до ватерлинии модели. Все расстройства закончились с появлением нового инструмента – маркера-шаблона ватерлинии.

Рис. 20-8. Маркировка ватерлинии с деревянным блоком и карандашом.

Разнообразие безгранично. Рис. 20-9 показывает творение Тома Палена из Фуллертона, Калифорнии. Его усилия привели к созданию блока, который мог скользить и фиксироваться в желательном положении. В центре деревянного блока имеется вертикальный вырез, в котором при помощи винта фиксируется скользящий блок. Пара шайб предотвращает головку винта от повреждения древесины с одной стороны и от расшатывания винта с другой стороны.

Рис. 20-9. Маркер ватерлинии Тома Пейлна. Легкосборная конструкция из древесины (Фотография Тома Палена).

Возможно, вы хотели бы пробовать создать ваше собственное устройство. Набор чертежей и размеров дан на рис. 20-10. Это немного облегчает задачу поиска необходимого инструмента – его можно сделать по прилагаемому чертежу, хотя никаких дополнительных инструкций по изготовлению мы здесь не приводим. Вы можете использовать любую древесину по своему выбору, качество изготовления зависит, конечно, тоже от вас. Шайбы устанавливаются между деревянными и металлическими частями.

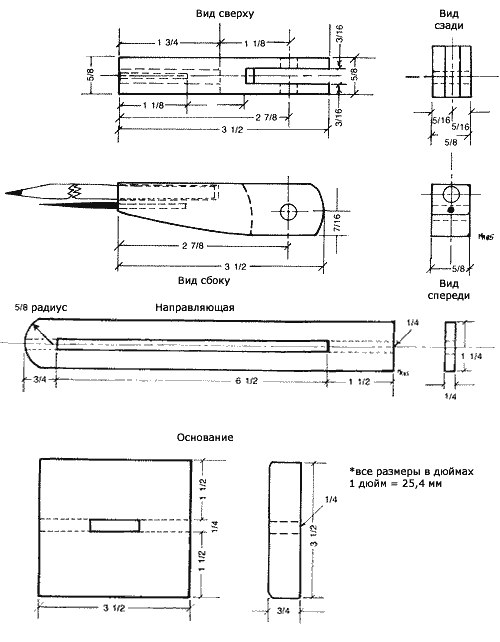

Рис. 20-10. Схемы для изготовления маркера ватерлинии.

Устройства Руса

Если Вы чувствуете, что создание разных полезных устройств было или могло бы быть забавным или ощущаете чувство «я могу сделать это для своего удобства», то добавлю пару соображений Ричарда Руса. Коммерческое изделие «Пружинный держатель мелких деталей» (рис. 20-11) изготовлен из пластмассы компанией Mascot Tools и показан в каталоге этой компании. Это устройство, заимствованно у ювелиров. Вы можете сделать заказ, написав по адресу, указанному в Главе 3.
Несомненно, вы уже заметили изобилие рисунков и идей Ричарда Руса. Его приспособления многочисленны и иногда я не могу классифицировать их по типам. Посмотрите на рис. 20-12, наверняка при взгляде на эти устройства вам придут в голову аналоги из доступных в продаже приспособлений.

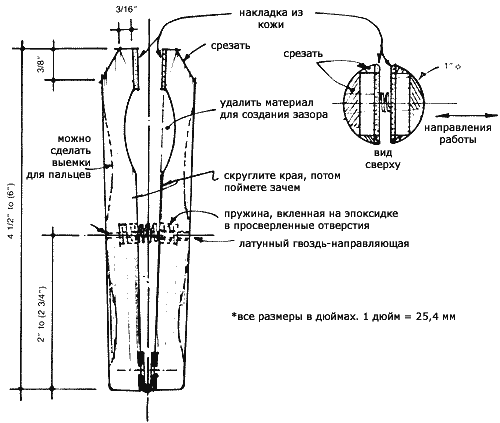

Рис. 20-11. Пружинный держатель мелких деталей (Рис. Ричарда Руса).

Рис. 20-12. Устройство Руса служит для установки шпангоутов под правильными углами (Рис. Ричарда Руса).

Клеящий пистолет

Два пункта для вашего внимания не подходят под этот заголовок или даже под эту главу. Это коммерческие изделия, элементарно простые. Они были сделаны для другого применения. Однако, так как они получили второе рождение в ином качестве, отличном от их прямого предназначения, давайте их тоже добавим в нашу категорию полезных устройств.
"Клеящий пистолет" был первоначально изделием для стоматологов. Новое название дал ему я. Эта штука использовалось в стоматологическом кабинете как ирригационный шприц. Он часто используется для вымывания частиц из межзубных пространств полости рта пациента, а также для орошения (увлажнения) поверхностей. Это было моим наблюдением и открытием.
Меня осенило, что эта вещь может помочь для точного дозирования жидкостей. Почему бы не заполнить его клеем?
С того момента это стало клеящим пистолетом. Материал, используемый в производстве пистолета, не реагирует с клеями типа ПВА. Он не реагировал со смесями эпоксидной смолы, с которыми я экспериментировал. Стоимость при покупке в специализированных медицинских магазинах, является настолько низкой, что вы можете просто выбросить шприц вместе с остатками эпоксидной смолы.
Впрочем, это не было неожиданностью для дантиста, когда я сообщил ему свои мысли. Оказывается, именно это было изначальной целью производителя при проектировании шприца. Monoject - изготовитель одноразовых шприцев всех размеров и типов. Инструмент был предназначен, чтобы использоваться в лабораториях, где количества жидкостей должны были быть введены под давлением в области или полости через маленькие отверстия или при помощи действия давления потока.
И сейчас, и в будущем, остаются множества "устройств" в этом мире. То, что я иллюстрировал в нескольких словах и многих картинках - примеры разных полезных устройств.
