Виолин-блоки
Добрый день, или у кого там что. Изучил кучу форумов и др. источников, но нигде не нашел вразумительной технологии изготовления виолин-блоков. Поштучно надфилем что-то не улыбается.
- Hedgehog
- родоначальник
- Сообщения: 5712
- Зарегистрирован: Ср апр 19, 2006 12:29
- Откуда: г. Москва
- Благодарил (а): 847 раз
- Поблагодарили: 599 раз
- Контактная информация:
Re: Виолин-блоки
Да как и обычные - фрезеровать, пилить, сверлить. Только с профилями фрез и последовательностью операций определиться надо.
Всем успехов.
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
-
- Сообщения: 5
- Зарегистрирован: Пт мар 04, 2011 11:42
- Откуда: Ангарск
Re: Виолин-блоки
Пилить и сверлить без проблем. А вот насчет фрезеровать-нечем. Форму-то как придать?
-
- Сообщения: 5
- Зарегистрирован: Пт мар 04, 2011 11:42
- Откуда: Ангарск
Re: Виолин-блоки
Просто хочу процесс немного ускорить. А то уже вторая модель практически без всяких приспособ.
- Hedgehog
- родоначальник
- Сообщения: 5712
- Зарегистрирован: Ср апр 19, 2006 12:29
- Откуда: г. Москва
- Благодарил (а): 847 раз
- Поблагодарили: 599 раз
- Контактная информация:
Re: Виолин-блоки
На коленке напильником - это понятно, у многих и того нет, кухонным ножом или безопасной бритвой обходятся. Вы как то собираетесь эту ситуацию ломать? Так задавайте конкретные вопросы. По станкам и фрезам здесь информации хоть отбавляй. даже не "хоть", а обязательно отбавлять. Собственно по процессу фрезерования могу посоветовать отличную книгу - "Фрезерное дело" Ф. А. Барбашов. У меня она 1975 года издания, но издавалась и до, и после. Там можно прочитать, как членить любую сложную поверхность на стандартные профили фрез, как подбирать режимы и пр. Это будет значительно полезнее, чем выпытывание секретов изготовления виолин-блоков в масштабе 1/57 из граба. Потому, что когда понадобится изготовить виолин-блоки-1/44 из че, вам опять придётся задавать вопросы, а слегка занявшись самообразованием, вы легко и без подсказок сможете изготовить гак-блоки 1/14 из груши и даже, не побоюсь этого слова, анапуть-блоки 1/32 из кумьера.
Всем успехов.
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
-
- Сообщения: 5
- Зарегистрирован: Пт мар 04, 2011 11:42
- Откуда: Ангарск
-
- Сообщения: 565
- Зарегистрирован: Пт янв 15, 2010 18:01
- Откуда: р.Коми г.Ухта
- Благодарил (а): 7 раз
- Поблагодарили: 18 раз
- Контактная информация:
-
- Сообщения: 5
- Зарегистрирован: Пт мар 04, 2011 11:42
- Откуда: Ангарск
Re: Виолин-блоки
Хочу поделиться своей методикой изготовления виолин-блоков.
Не обзавелся пока фрезерным станком, но и без него приноровился делать их подручными средствами.
За пару вечеров без особых усилий удается изготовить примерно полсотни однотипных виолин-блоков.

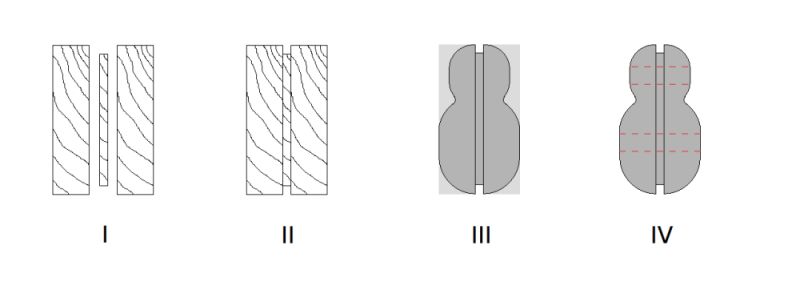

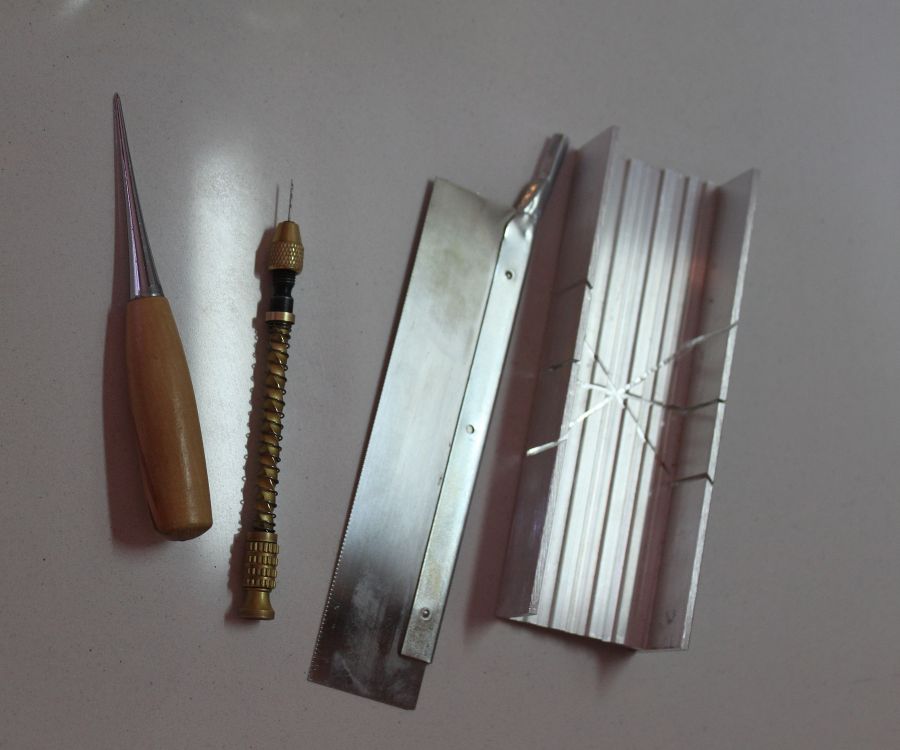

Я нарисовал схему изготовления и разместил фотографии как готовых виолин-блоков, а также инструментов, которыми пользуюсь (см. ниже).
Технологию придумал такую:
Этап первый. Беру две рейки красного дерева 8х2 мм и одну 6х0,5 мм (впрочем, можно применить и другие породы дерева). Клеем "Момент-Столяр" склеиваю эти рейки так, чтобы рейка 6х0,5 мм оказалась утопленной между рейками 8х2 мм.
Этап второй. Должен получиться этакий бутерброд, как показано под номером II на схеме. Я оставляю на сутки эту склейку, чтобы клей хорошо схватился.
Этап третий. При помощи напильников круглого и треугольного сечения придаю заготовке форму виолин-блока (весьма похожую на матрешку). Затем при помощи мелкозернистой шкурки как следует отполировываю бока заготовки. На схеме картинка под номером III.
Этап четвертый. Беру стусло и при помощи пилки с мелкими зубьями отрезаю от бутерброда будущие виолин-блоки. Стараюсь отрезать чуть большей толщины, чем нужно. Потом мелкозернистой шкуркой довожу толщину виолин-блока до требуемой. Гранью треугольного напильника делаю паз с обеих лицевых сторон виолин-блока.
Этап пятый. Ручной сверлилкой со сверлом диаметром 1 мм делаю два отверстия. На схеме картинка под номером IV.
Этап шестой. Виолин-блок готов! Остается только обработать его чем-нибудь (я использую ореховое масло).

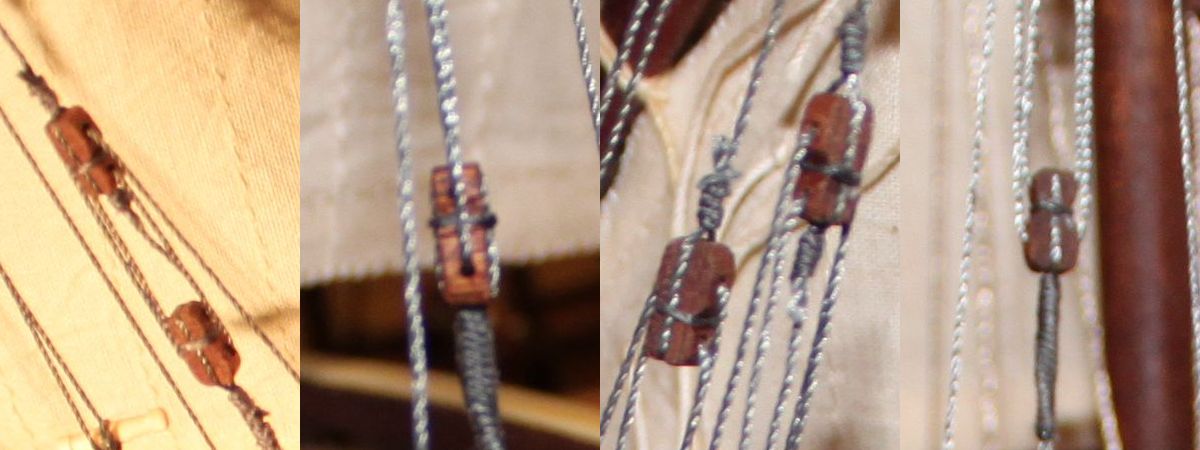

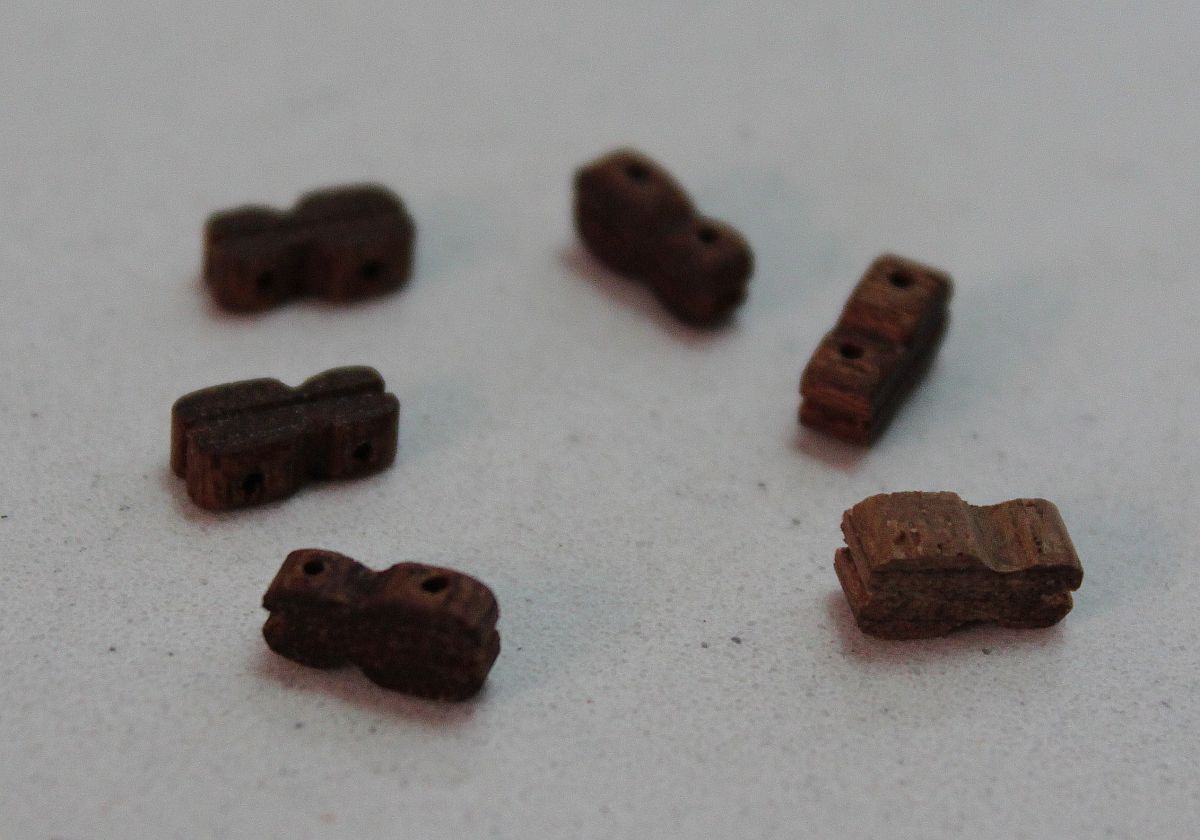

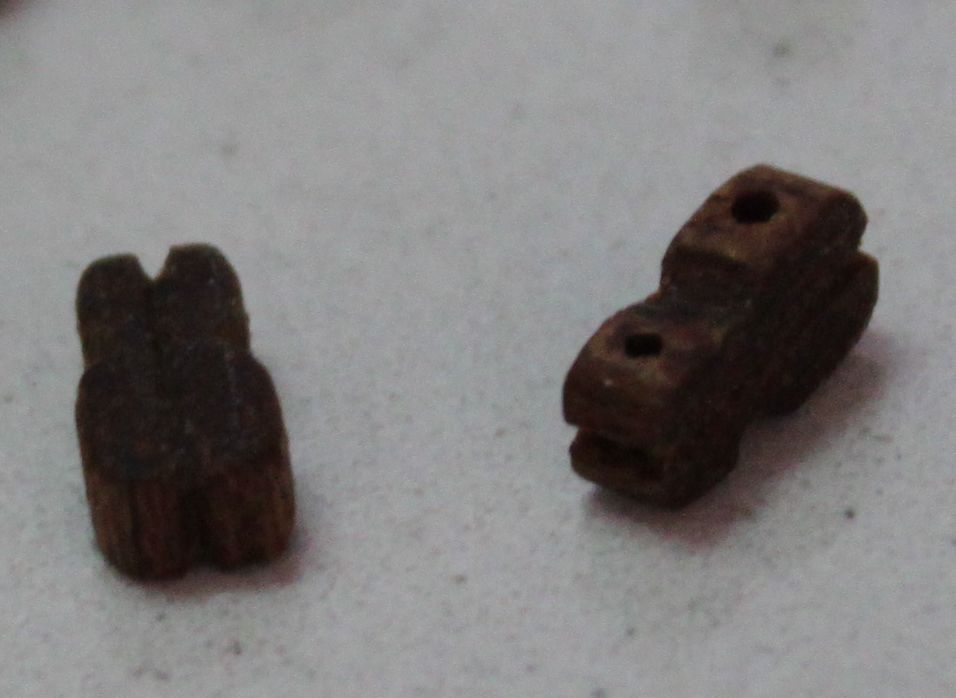

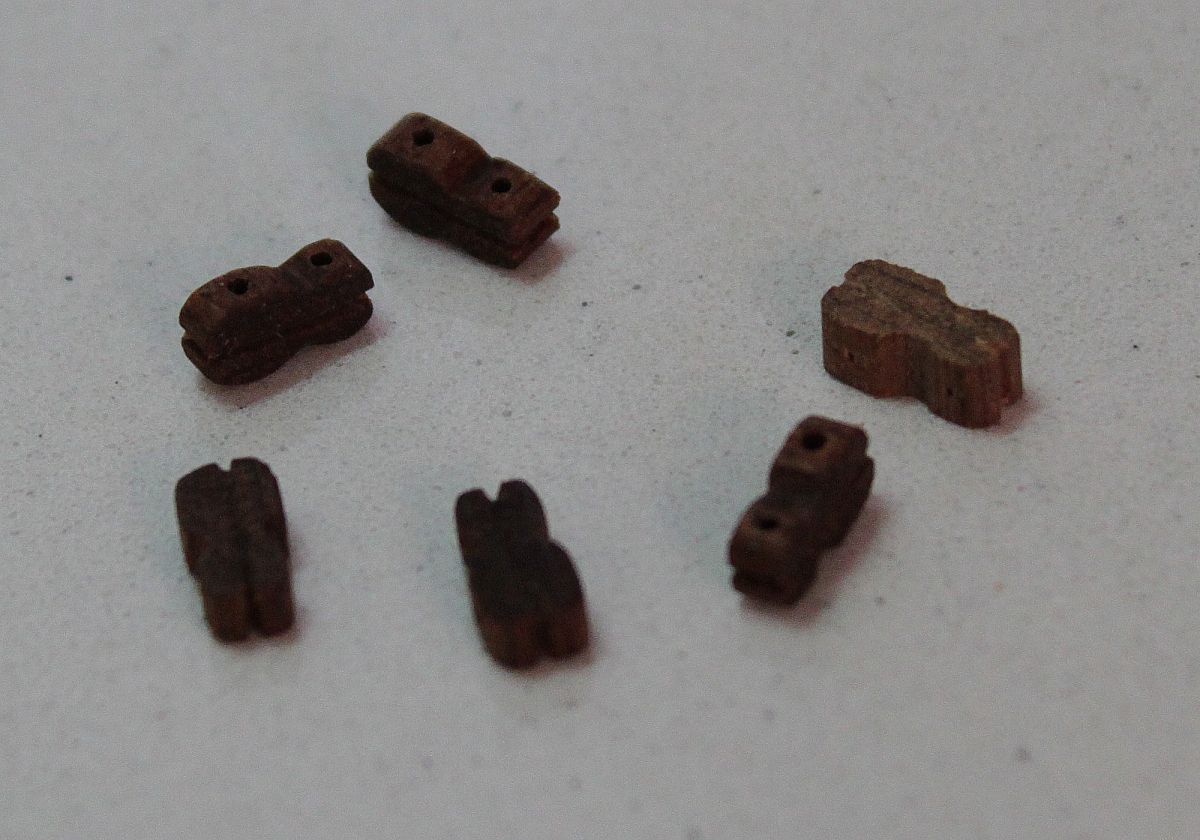

Результат виден на фотографиях.

Не обзавелся пока фрезерным станком, но и без него приноровился делать их подручными средствами.
За пару вечеров без особых усилий удается изготовить примерно полсотни однотипных виолин-блоков.
Я нарисовал схему изготовления и разместил фотографии как готовых виолин-блоков, а также инструментов, которыми пользуюсь (см. ниже).
Технологию придумал такую:
Этап первый. Беру две рейки красного дерева 8х2 мм и одну 6х0,5 мм (впрочем, можно применить и другие породы дерева). Клеем "Момент-Столяр" склеиваю эти рейки так, чтобы рейка 6х0,5 мм оказалась утопленной между рейками 8х2 мм.
Этап второй. Должен получиться этакий бутерброд, как показано под номером II на схеме. Я оставляю на сутки эту склейку, чтобы клей хорошо схватился.
Этап третий. При помощи напильников круглого и треугольного сечения придаю заготовке форму виолин-блока (весьма похожую на матрешку). Затем при помощи мелкозернистой шкурки как следует отполировываю бока заготовки. На схеме картинка под номером III.
Этап четвертый. Беру стусло и при помощи пилки с мелкими зубьями отрезаю от бутерброда будущие виолин-блоки. Стараюсь отрезать чуть большей толщины, чем нужно. Потом мелкозернистой шкуркой довожу толщину виолин-блока до требуемой. Гранью треугольного напильника делаю паз с обеих лицевых сторон виолин-блока.
Этап пятый. Ручной сверлилкой со сверлом диаметром 1 мм делаю два отверстия. На схеме картинка под номером IV.
Этап шестой. Виолин-блок готов! Остается только обработать его чем-нибудь (я использую ореховое масло).
Результат виден на фотографиях.

- Hedgehog
- родоначальник
- Сообщения: 5712
- Зарегистрирован: Ср апр 19, 2006 12:29
- Откуда: г. Москва
- Благодарил (а): 847 раз
- Поблагодарили: 599 раз
- Контактная информация:
Re: Виолин-блоки
Тимур, как вам не стыдно! У вас инструмента завал - два напильника, шкурка мелкозернистая (подозреваю. что и крупнозернистая имеется), стусло, мелкозубая пилка, ручная сверлилка... Да ещё и реек полный сортамент из "Справочника снабженца", и ореховое масло в придачу!
А у человека кроме напильника и коленки (одной?) нет ни хрена. Т.ч. ваши советы бессмысленны.





Всем успехов.
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
- gdv2005
- Сообщения: 985
- Зарегистрирован: Пн янв 18, 2010 11:52
- Откуда: Курган
- Благодарил (а): 12 раз
- Поблагодарили: 28 раз
- Контактная информация:
Re: Виолин-блоки

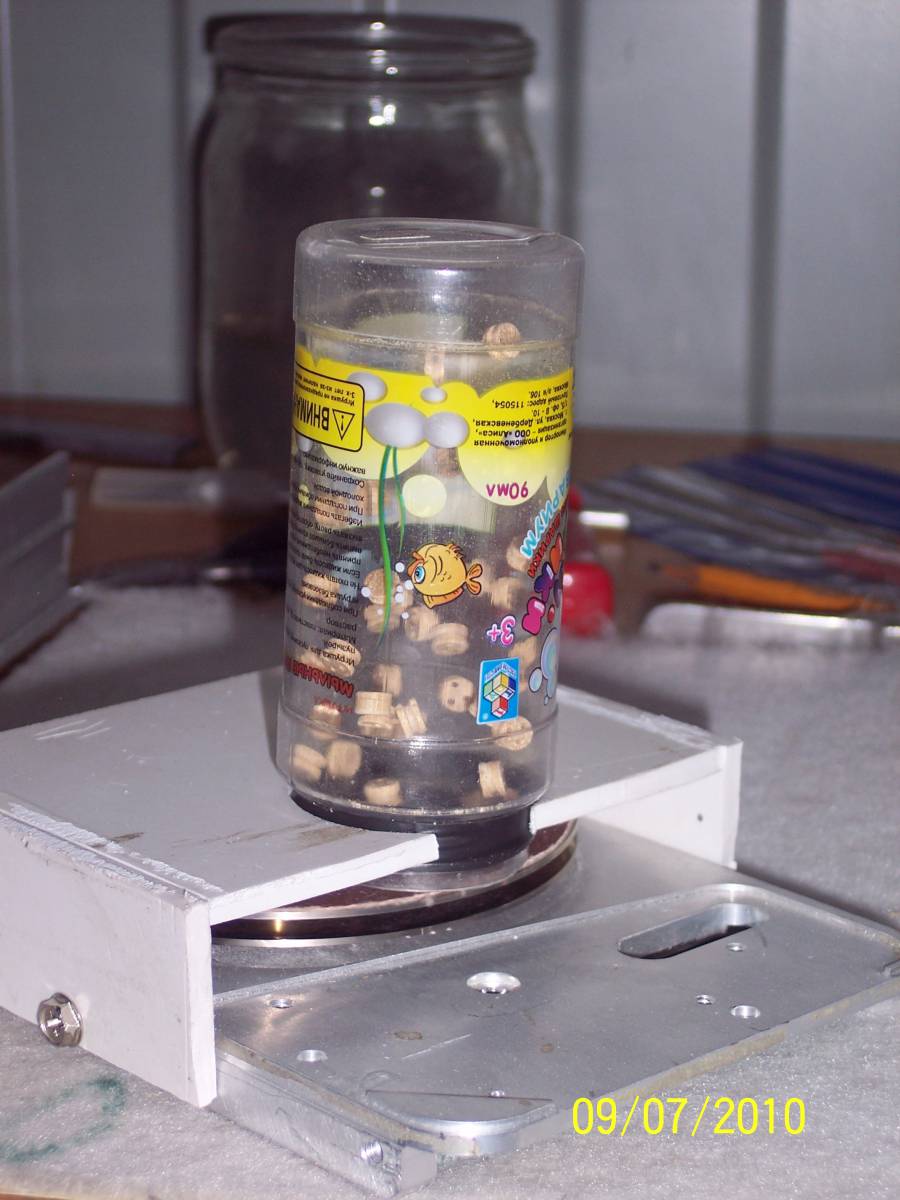

А если перед обработкой масла еще в такой высокотехнологичной приспособе обработать, будет вобще хорошо

Re: Виолин-блоки
Вау!
Вот не думал не гадал, что я со своим скудным инструментарием буду (тем не менее!!!) выглядеть этаким ОЛИГАРХОМ в глазах коллеги-судомоделиста!
Я ведь по глупости своей облизывался и зависть меня глодала, когда читал на форуме посты некоторых товарищей, обладающих всякими навороченными микроциркулярками, токарниками и фрезерами...
Однако вон оно как оказывается...
Есть более обделённые братья-моделисты.
Н-да-а-а... Сочувствую...
Хотя я тоже начинал, имея в наличии пару напильников да скальпель хирургический. И лист наждачной бумаги, валявшийся в загашнике еще с советских времен. Потом потихоньку стал прикупать по мелочи инструмент, тайно лелея мечту о проксоновских станках.
Мечты, мечты...

Вот не думал не гадал, что я со своим скудным инструментарием буду (тем не менее!!!) выглядеть этаким ОЛИГАРХОМ в глазах коллеги-судомоделиста!


Я ведь по глупости своей облизывался и зависть меня глодала, когда читал на форуме посты некоторых товарищей, обладающих всякими навороченными микроциркулярками, токарниками и фрезерами...

Однако вон оно как оказывается...

Есть более обделённые братья-моделисты.
Н-да-а-а... Сочувствую...
Хотя я тоже начинал, имея в наличии пару напильников да скальпель хирургический. И лист наждачной бумаги, валявшийся в загашнике еще с советских времен. Потом потихоньку стал прикупать по мелочи инструмент, тайно лелея мечту о проксоновских станках.
Мечты, мечты...

Re: Виолин-блоки
Хорошая приспособа. Знаю такую.gdv2005 писал(а):А если перед обработкой масла еще в такой высокотехнологичной приспособе обработать, будет вобще хорошо
Но я ретроград, и, подобно красноармейцу Сухову, желаю помучаться!
Наверное, поэтому предпочитаю вручную каждую детальку мелкозернистой шкурочкой до ума доводить.


Ловлю кайф...


- Hedgehog
- родоначальник
- Сообщения: 5712
- Зарегистрирован: Ср апр 19, 2006 12:29
- Откуда: г. Москва
- Благодарил (а): 847 раз
- Поблагодарили: 599 раз
- Контактная информация:
Re: Виолин-блоки
Оригинально!gdv2005 писал(а):А если перед обработкой масла еще в такой высокотехнологичной приспособе обработать, будет вобще хорошо

Не, у меня то всё в порядке с оборудованием, но меня всегда ставят в тупик вопросы, типа "Пилю напильником на коленке, подскажите, как пилить быстрее?" Вроде и очевиден ответ, а поди ж ты...Вот не думал не гадал, что я со своим скудным инструментарием буду (тем не менее!!!) выглядеть этаким ОЛИГАРХОМ в глазах коллеги-судомоделиста!

Всем успехов.
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
Дмитрий.
Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, ВКонтакте, Telegramm Дзен, Boosty
- gdv2005
- Сообщения: 985
- Зарегистрирован: Пн янв 18, 2010 11:52
- Откуда: Курган
- Благодарил (а): 12 раз
- Поблагодарили: 28 раз
- Контактная информация:
Re: Виолин-блоки

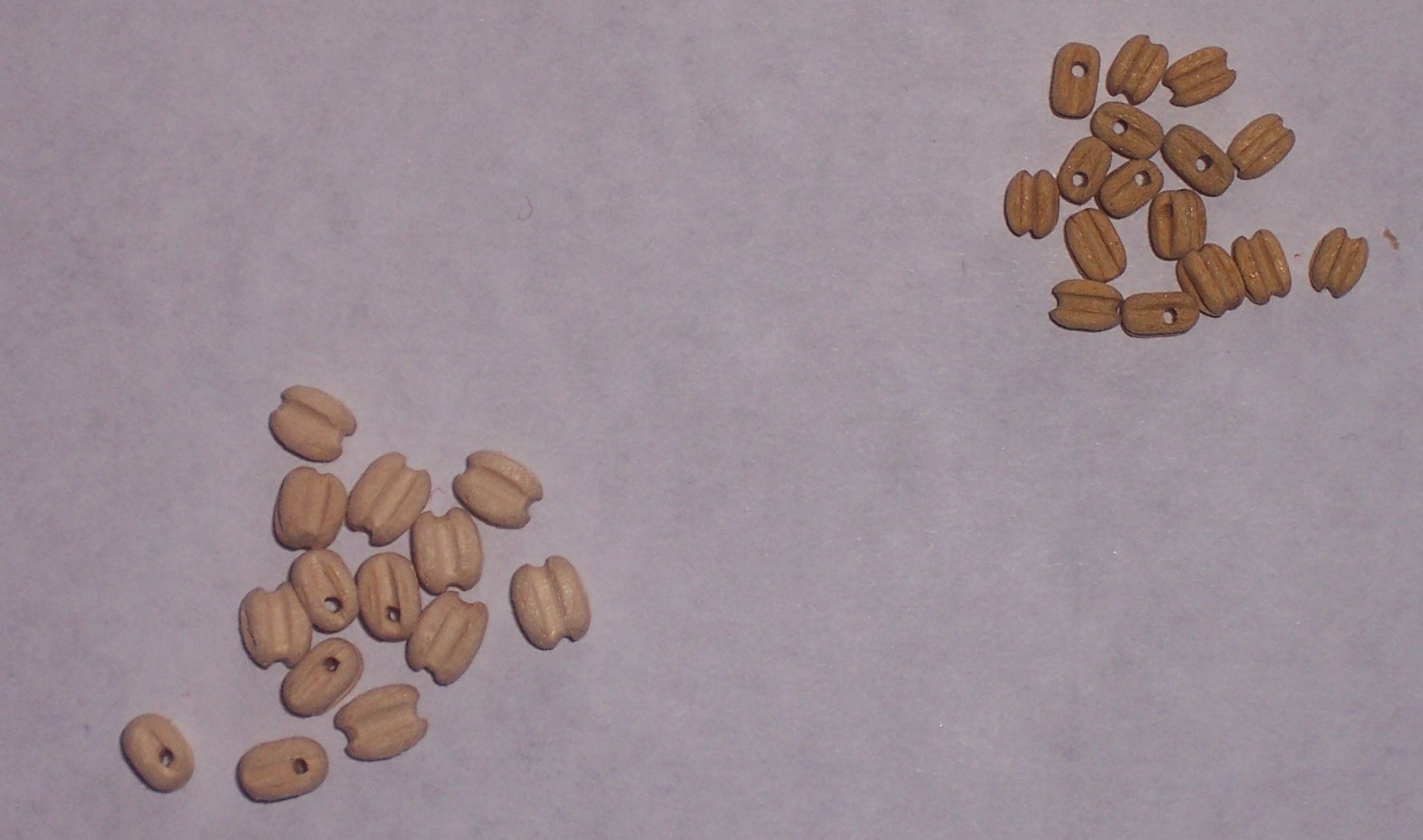

Барабан не делал, как-то руки не дошли, а результат в принципе мне понравился. Блоки 3 и 4 мм.Hedgehog писал(а):Оригинально!И как по сравнению с традиционным барабаном? Хорошо работает?
