Размеры портов?

[Борис_Б]

Существовали ли какие-то устоявшиеся размеры орудийных портов для пушек разного калибра (национальные, международные, прочие)?

[FreeLander]

На общий вопрос можно дать общий ответ: да, существовали .
Международные вряд ли, а вот национальные да. В разных флотах в разное время приходили к осознанию необходимости унификации размеров портов и расстояния от палубы до нижней стороны порта, в то же время стандартизировалась высота лафетов.

[Борис_Б]

А можно ли озвучить цифры?

[FreeLander]

А можно ли озвучить цифры?

Если б знал, то озвучил бы Энциклопедической памятью к сожалению не обладаю.
Борис, Вас конкретный период интересует или просто для общего развития?

[Борис_Б]

Конкретно, Англия 18хх ( - первая треть - корабль "Бигль") - мерил по "Анатомии", закрались сомнения, отсюда и вопрос
Но не отказался бы и от значений размеров для других стран

[Anatoly Emelyanov]

Размеры портов и расстояния между ними зависели от диаметра пушечных ядер: расстояние от
середины одного порта до середины другого составляло примерно
25 диаметров ядра, длина и высота порта - соответственно 6 и 6,5 диаметра.
Нижний косяк порта находился над палубой на высоте, приблизительно равной 3,5 диаметра ядра

Не помню откуда цитата, нашел у себя в "заметках".

[FreeLander]

В тех книжках, что под рукой ничего конкретного не нашёл. Есть фраза из Мондфельда, но это практически то же, что я писал выше:

Попробую ещё вечером порыться дома, где-то я точно читал про унификацию...

[FLOYD]

Не помню откуда цитата, нашел у себя в "заметках".

Это из книги "Р. Хоккель. Постройка моделей судов XVI-XVII века". Книга есть на этом сайте

[FreeLander]

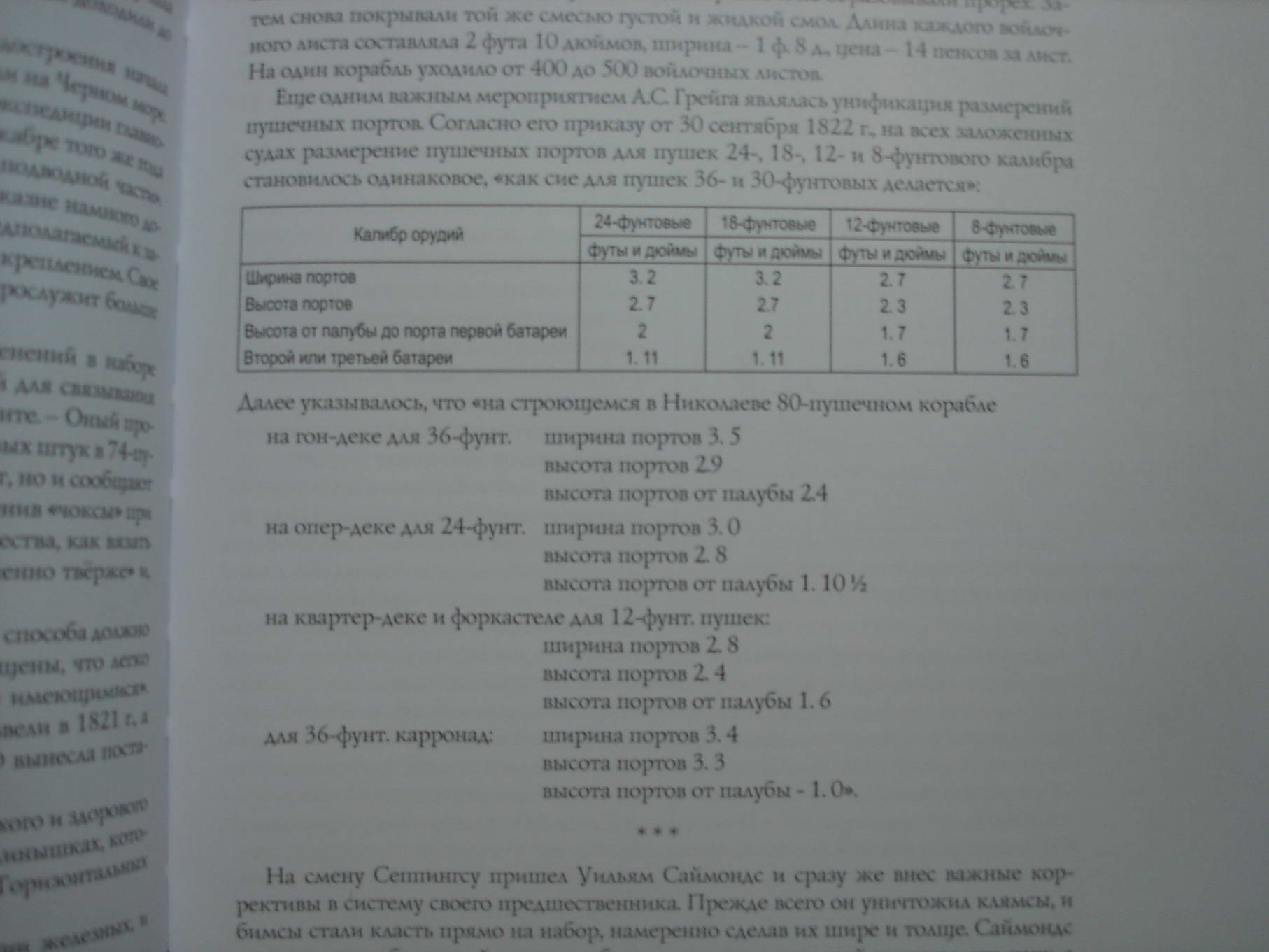

Вот почти то, что нужно , из книги Галины Александровны Гребенщиковой:

Неплохо бы ещё у Четверухина порыться, но прямо сейчас просто лень, Вы уж простите
Может кто навскидку помнит, есть там что-нибудь про размеры портов или нет?

[Борис_Б]

Большое спасибо.

[Alexander Pushkash]

Достаточно полная информация по пушечным портам да и вообще по главным размерениям линейных кораблей есть у Окунева вот в этой книжке, начиная с 229 страницы.

[Anatoly Emelyanov]

Вот для американских кораблей. В сантиметры-метры переводить не стал)))

[Mayson]

Размеры портов и расстояния между ними зависели от диаметра пушечных ядер: расстояние от
середины одного порта до середины другого составляло примерно
25 диаметров ядра, длина и высота порта - соответственно 6 и 6,5 диаметра.
Нижний косяк порта находился над палубой на высоте, приблизительно равной 3,5 диаметра ядра

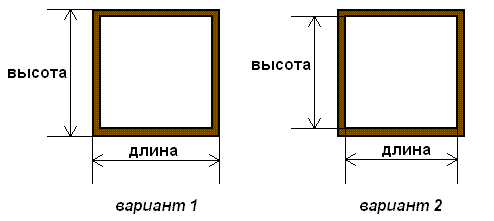

А таки что имеется ввиду под высотой и длиной порта, вариант 1 или 2?
Коричневым, соответственно, обозначены рамки пушечных портов.

Пушечные порты.GIF (4.59 КБ) 5931 просмотр

[Alexander Pushkash]

Размеры портов и расстояния между ними зависели от диаметра пушечных ядер: расстояние от
середины одного порта до середины другого составляло примерно
25 диаметров ядра, длина и высота порта - соответственно 6 и 6,5 диаметра.
Нижний косяк порта находился над палубой на высоте, приблизительно равной 3,5 диаметра ядра

А таки что имеется ввиду под высотой и длиной порта, вариант 1 или 2?
Коричневым, соответственно, обозначены рамки пушечных портов.

Пушечные порты.GIF

Думаю, что вариант 2.

[FLOYD]

А таки что имеется ввиду под высотой и длиной порта, вариант 1 или 2?
Коричневым, соответственно, обозначены рамки пушечных портов.

2-й вариант больше похож на правду
