Раскладка палубных досок
Строю модель яхты "Хемскерк". Середина 17 века.

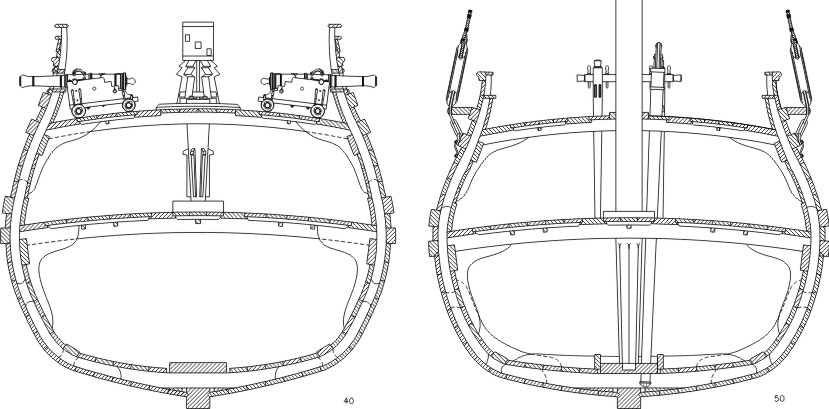

Раскладки палубных досок на чертежах нет, Но на поперечных сечениях можно рассмотреть различное количество палубных досок между ватервейсом и адмиральской доской. 4 - 5 - 6.
Как стыковались такие доски на бимсах? Или может допущена ошибка?
Форум читаю давно и старательно...
Раскладки палубных досок на чертежах нет, Но на поперечных сечениях можно рассмотреть различное количество палубных досок между ватервейсом и адмиральской доской. 4 - 5 - 6.
Как стыковались такие доски на бимсах? Или может допущена ошибка?
Форум читаю давно и старательно...
- Вложения
-
- Яхта "Хемскерк"
- deck planking.jpg (79.8 КБ) 6355 просмотров
-
- Сообщения: 61
- Зарегистрирован: Пт июн 27, 2008 10:16
- Откуда: Украина Харьков
- Контактная информация:
Re: Раскладка палубных досок

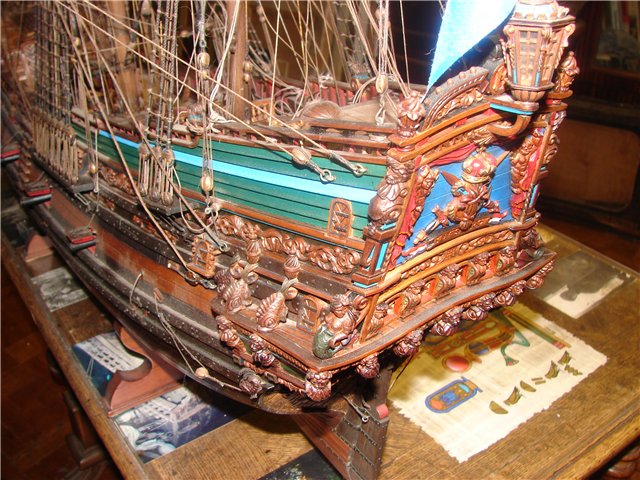

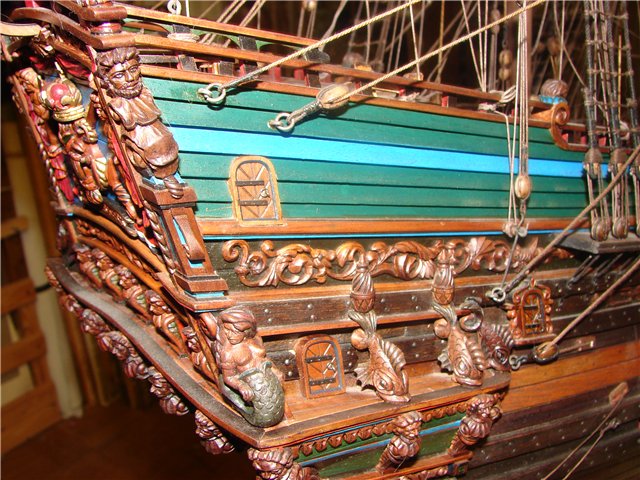

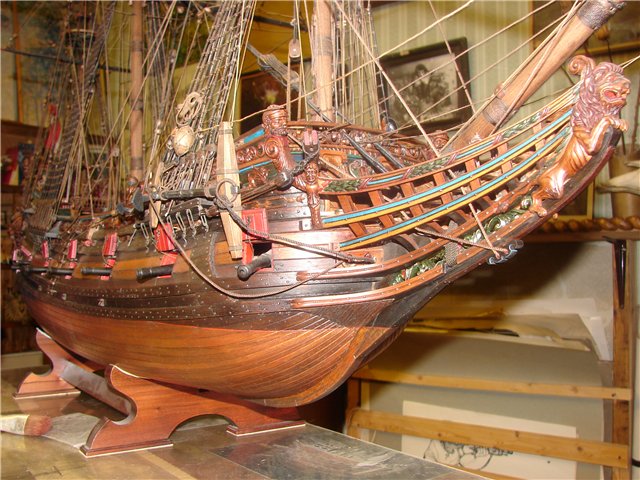

А какими материалами и чертежами пользуетесь для постройки? На фото "Хемскерка" в исполнении мастера с Украины, его знает Добренко.
- Вложения
-
- bb0d9feba43e.jpg (107.58 КБ) 6333 просмотра
-
- 41ad979f1905.jpg (108 КБ) 6333 просмотра
-
- 0d96c16e314b.jpg (95.36 КБ) 6333 просмотра
Знать путь и пройти его - не одно и то же.
- Александр Плисов
- Сообщения: 39
- Зарегистрирован: Чт сен 17, 2009 15:02
- Откуда: Сыктывкар
- Поблагодарили: 2 раза
Re: Раскладка палубных досок
Книга "Корабли Тасмана" на английском. Чертежи, по-моему, в каком-то аналоге Автокада - я переводил при помощи конвертеров в Корел. Авторов смогу назвать по возвращению домой. Эту модель на просторах интернета я встречал, но у нее сильные различия с теми чертежами, что есть в моем распоряжении - очень узкие доски в обшивке бортов, другой герб на корме и т.п.
Конечно, подлинных чертежей не сохранилось. Когда-то я пробовал первый вариант с чертежами из МК, но там еще больше расхождений...
Конечно, подлинных чертежей не сохранилось. Когда-то я пробовал первый вариант с чертежами из МК, но там еще больше расхождений...
-
- Сообщения: 527
- Зарегистрирован: Чт июл 31, 2008 22:37
- Откуда: Санкт-Петербург
Re: Раскладка палубных досок

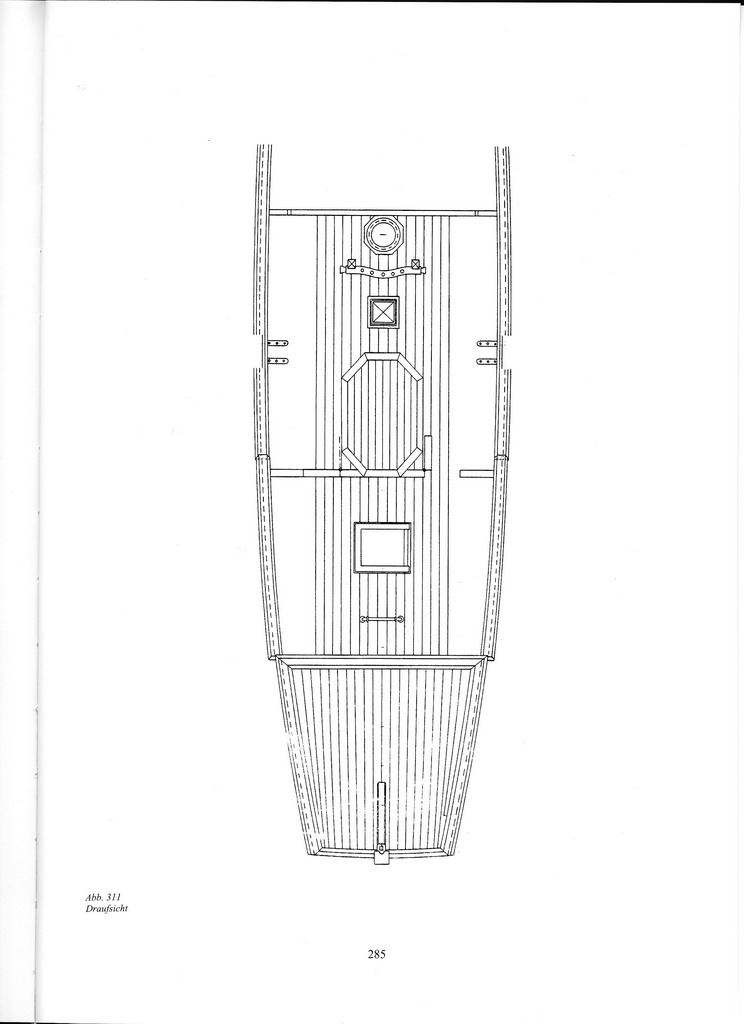

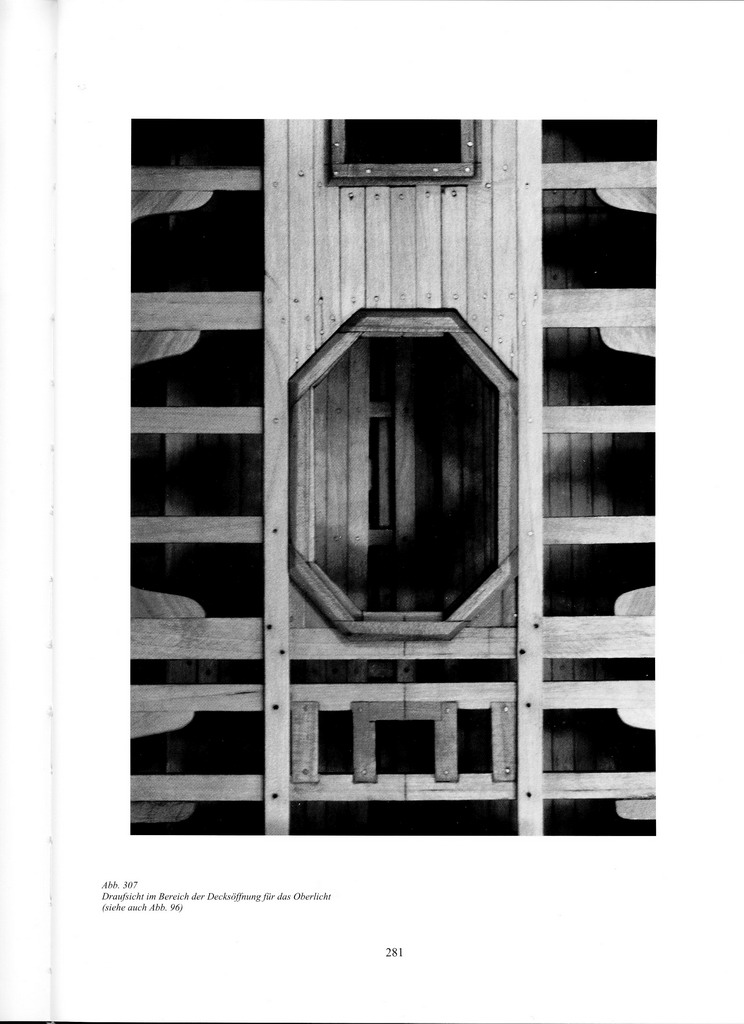

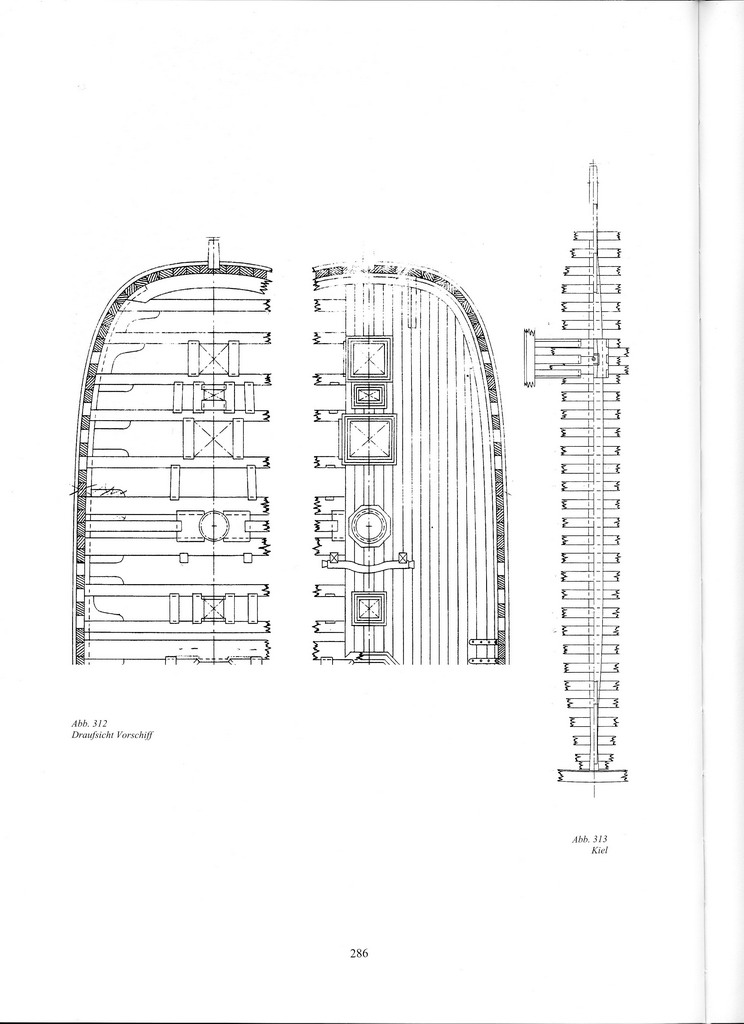

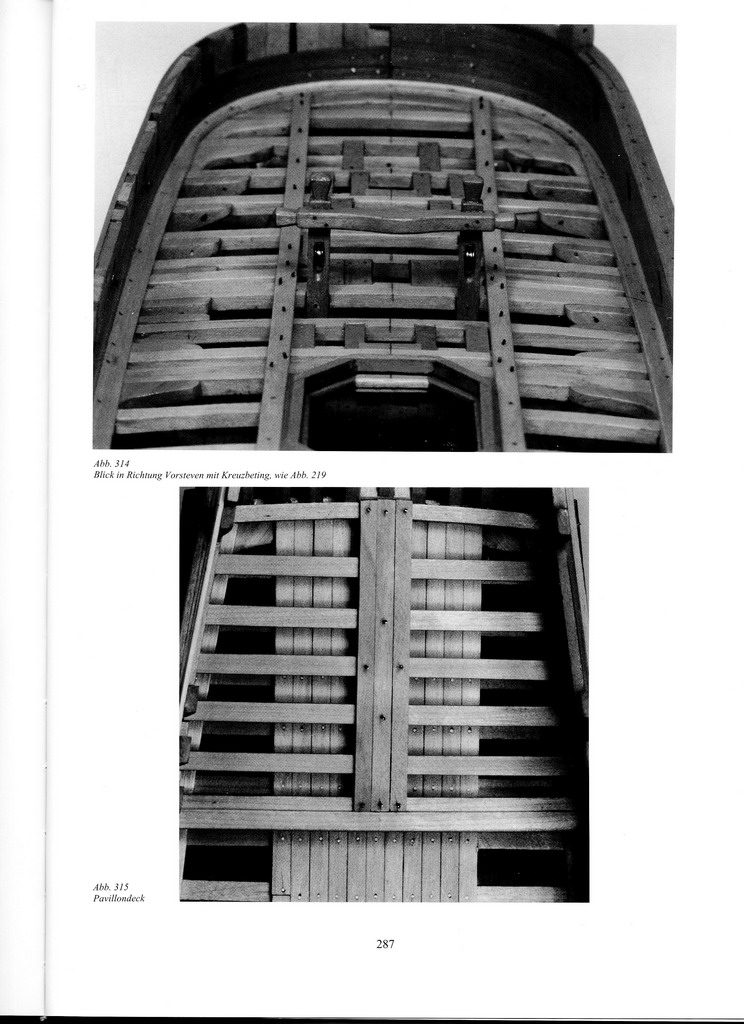

Есть такие картинки, постройка "Гроссе яхт",17 век, голландцы.Alex_Pl писал(а): Как стыковались такие доски на бимсах?
Блин,не прилепилась
Расскажите, пож.кто нибудь, как их лепить?
- Вложения
-
- img277.jpg (103.91 КБ) 6230 просмотров
-
- img276.jpg (71.3 КБ) 6230 просмотров
-
- img272.jpg (115.78 КБ) 6230 просмотров
Последний раз редактировалось Igor_Kutsolaba Пт сен 18, 2009 14:49, всего редактировалось 4 раза.
- Александр Плисов
- Сообщения: 39
- Зарегистрирован: Чт сен 17, 2009 15:02
- Откуда: Сыктывкар
- Поблагодарили: 2 раза
Re: Раскладка палубных досок
внизу "ответить"
далее текст сообщения
внизу "настройки", "добавить вложения"
добавить вложения, через "обзор" выбираем нужный файл и "отправить"
а как вложить маленькую картинку, чтобы потом, при клике мыши открывалась в большую сам еще не постиг
далее текст сообщения
внизу "настройки", "добавить вложения"
добавить вложения, через "обзор" выбираем нужный файл и "отправить"
а как вложить маленькую картинку, чтобы потом, при клике мыши открывалась в большую сам еще не постиг
- Александр Плисов
- Сообщения: 39
- Зарегистрирован: Чт сен 17, 2009 15:02
- Откуда: Сыктывкар
- Поблагодарили: 2 раза
Re: Раскладка палубных досок

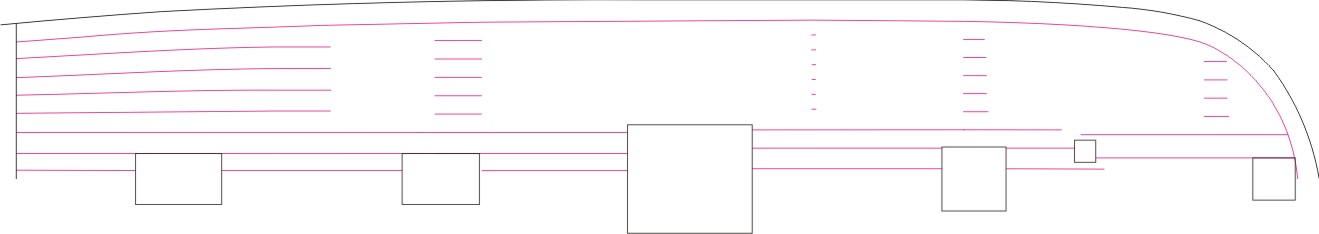

В дополнение еще одна картинка в Кореле планируемая раскладка досок. Что делать со средней частью - ума не приложу...
- Вложения
-
- planking.jpg (32.5 КБ) 6238 просмотров
-
- Сообщения: 527
- Зарегистрирован: Чт июл 31, 2008 22:37
- Откуда: Санкт-Петербург
Re: Раскладка палубных досок

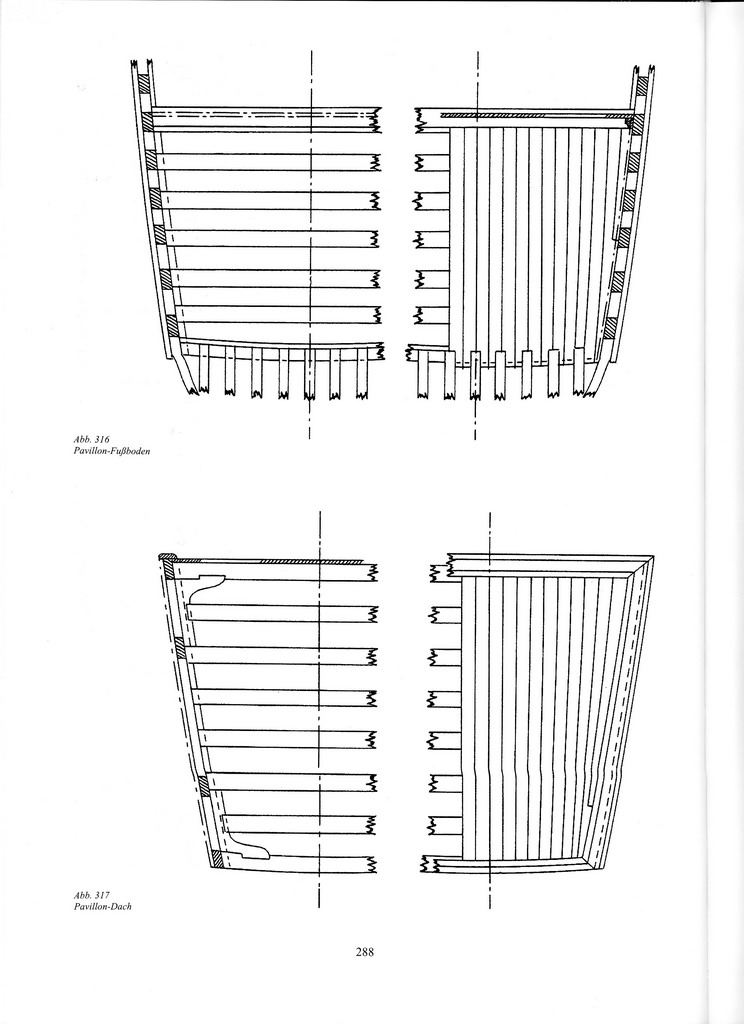

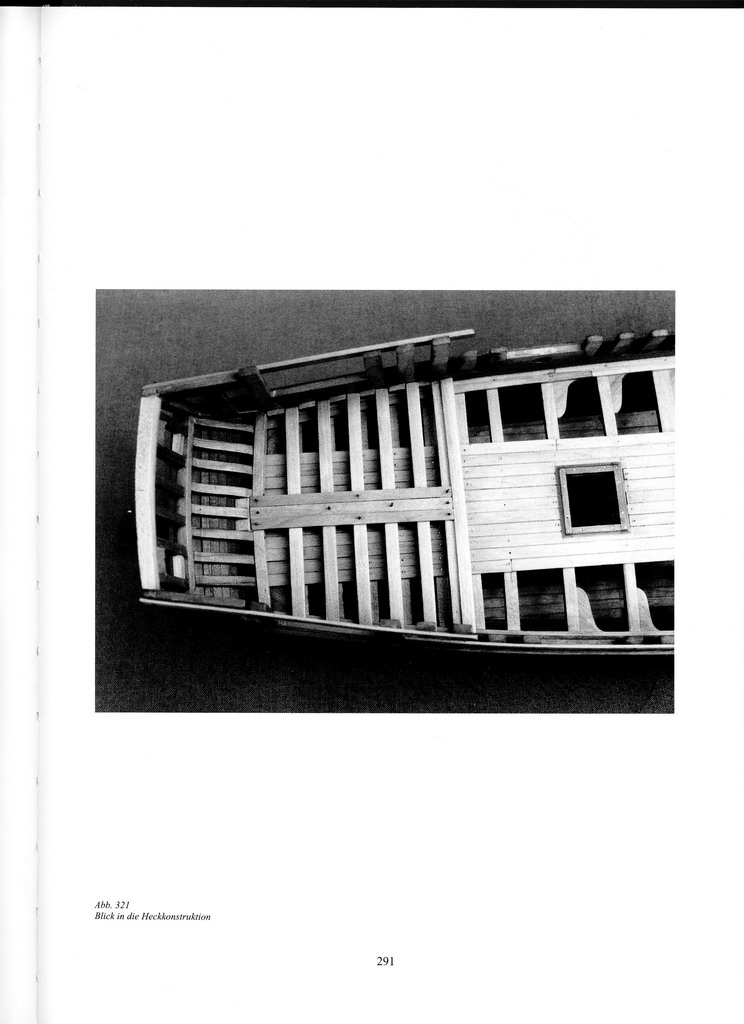

Вот еще
- Вложения
-
- Вот теперь все.
- img282.jpg (101.41 КБ) 6222 просмотра
-
- img279.jpg (118.61 КБ) 6224 просмотра
-
- img278.jpg (159.82 КБ) 6224 просмотра
Последний раз редактировалось Igor_Kutsolaba Пт сен 18, 2009 15:09, всего редактировалось 1 раз.
-
- родоначальник
- Сообщения: 491
- Зарегистрирован: Вс фев 13, 2005 22:31
- Откуда: Heidelberg (Гейдельберг), Германия
- Поблагодарили: 24 раза
- Александр Плисов
- Сообщения: 39
- Зарегистрирован: Чт сен 17, 2009 15:02
- Откуда: Сыктывкар
- Поблагодарили: 2 раза
Re: Раскладка палубных досок
Доски прямые - без сужений, а ватервейс составной . Будем думать. По бимсам и люкам очень похоже на мою модель. Палуба тоже с переломом в кормовой части.
Большое спасибо за дополнительную информацию. А источник?
Большое спасибо за дополнительную информацию. А источник?
-
- Сообщения: 527
- Зарегистрирован: Чт июл 31, 2008 22:37
- Откуда: Санкт-Петербург
Re: Раскладка палубных досок
"Die Niederlandische Jacht im 17.Jahrhundert"- такое немецкое название книжки.Alex_Pl писал(а):
Большое спасибо за дополнительную информацию. А источник?
-
- Сообщения: 527
- Зарегистрирован: Чт июл 31, 2008 22:37
- Откуда: Санкт-Петербург
Re: Раскладка палубных досок
Это не перелом, вторая палуба (палуба каюты) чуть выше главной,между ними ходил румпель,если интересно,подберу картинку.Alex_Pl писал(а):Палуба тоже с переломом в кормовой части.
-
- Сообщения: 61
- Зарегистрирован: Пт июн 27, 2008 10:16
- Откуда: Украина Харьков
- Контактная информация:
Re: Раскладка палубных досок
У вас вот такая книжка есть?
Последний раз редактировалось navymast Сб сен 19, 2009 17:53, всего редактировалось 1 раз.
Знать путь и пройти его - не одно и то же.
-
- Сообщения: 61
- Зарегистрирован: Пт июн 27, 2008 10:16
- Откуда: Украина Харьков
- Контактная информация:
Re: Раскладка палубных досок
Есть еще книга Кеттинга, там много графического материала по конструктиву палуб.
Последний раз редактировалось navymast Сб сен 19, 2009 17:55, всего редактировалось 1 раз.
Знать путь и пройти его - не одно и то же.
-
- Сообщения: 527
- Зарегистрирован: Чт июл 31, 2008 22:37
- Откуда: Санкт-Петербург
Re: Раскладка палубных досок
У меня нет,но очень интересно,классический голландский буер-яхта. Я бы поделился своей, но она только вживую, надо сканировать. А в элктронике её нет?navymast писал(а):У вас вот такая книжка есть? Она не очень поможет разобраться со схемой раскладки досок палубы , но там собран опыт голландского судостроения на примере строительства вот того кораблика на фото.
-
- Сообщения: 61
- Зарегистрирован: Пт июн 27, 2008 10:16
- Откуда: Украина Харьков
- Контактная информация:
Re: Раскладка палубных досок
Нет, я спрашивал в смысле - интересует ли?
