Химическое никелирование

[Hedgehog]

Столкнулся с необходимостью отникелировать латунные детали. Думаю, мнгоим будет полезна информация. Процесс предельно прост, электричества не нужно, покрытие отличное.

Сернокислый никель - 28-30 г/л, уксуснокислый натрий - 10-12 г/л, гипофосфит натрия-8-10 г/л. Температура раствора - 90-92°, скорость осаждения - 8-10 мкм/ч. Приготовление растворов заключается в растворении всех компонентов (кроме гипофосфита натрия) и его нагревании. Гипофосфит натрия вводят в раствор непосредственно перед подвешиванием деталей. Подвешивать детали на стальной проволоке (или выдержать перед обработкой в контакте с массивным стальным (железным, чугунным) предметом).

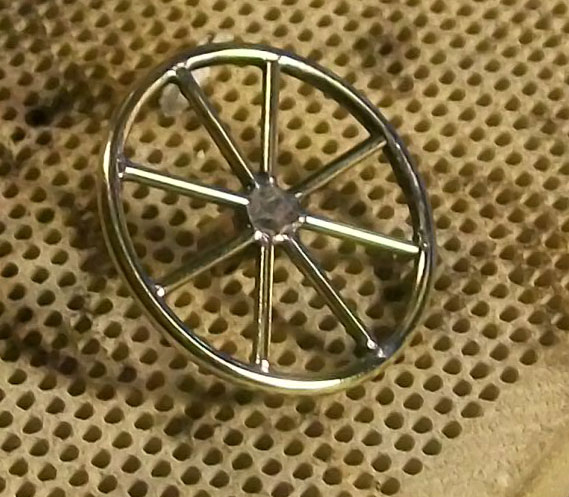

До.

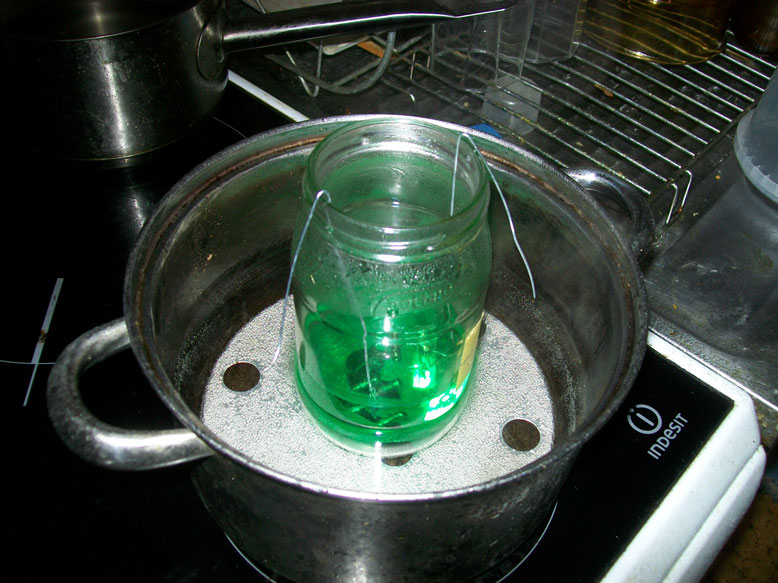

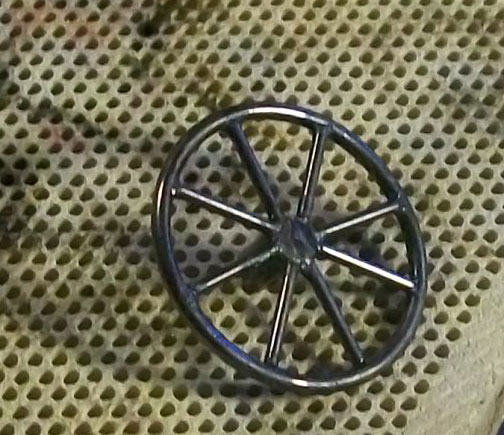

В процессе.

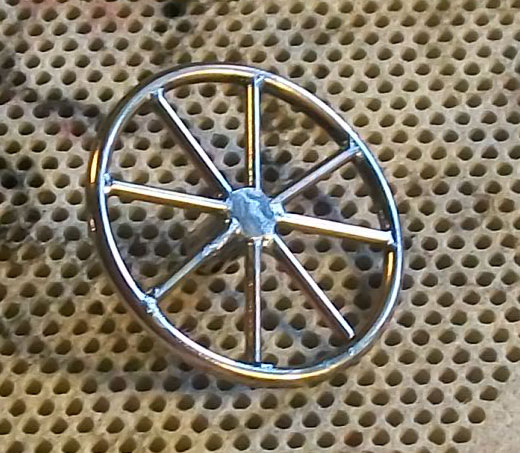

После.

Если покрытие должно быть полированным - деталь полировать до никелирования.

С интимными подробностями и лирическими отступлениями - в блоге

[Doctor Evil]

а чего поправочный коэффициент на воду в реактивах опустил?
Я ему считал считал

[Hedgehog]

Я ему считал считал

Так я и исполнил.

[HappyGraphics]

В связи с заявленой темой у меня два вопроса:
1. Где Вы берете вышеперечисленные или другие реактивы? (Пытаюсь придумать, где в Эстонии такое можно раздобыть и ни чего на ум не приходит.)
2. А не проще воспользоваться для подобных целей балончиками с жидким никелем, золотом, хромом итд? (Когда-то, лет 15 назад, надо было пару стальных уголков хромировать. Купил балончик с жидким хромом, покрасил. До сих пор блестят, как новые. Даже и не облезли, и не поцарапались особо.)
С уважением, Сергей.

[Shura]

Да, на счет реактивов было-бы актуально. Где покупать - в аптеке, хозтоварах, химия в быту? И под каким названием?

Я в своё время для чернения меди всё так и описал.
Да и для чернения латуни также всё описано.

[Hedgehog]

Покупать строго в русхиме, из других мест ни в коем случае не годится.
Настоящие названия:
Сернокислый никель - сульфат никеля,
уксуснокислый натрий - ацетат натрия,
гипофосфит натрия - фосфорноватистокислый натрий.

[Shura]

Ещё вопрос - это только для латуни или можно и другие металы покрыть?

[Hedgehog]

Любые медные сплавы, железо (сталь, чугун). Остальные можно покрыть медью и потом уже никелем.

[bibigon6]

Дима! А они точно под хром становятся? Чего-то на фотках похоже на отполированную латунь Или это особенности освещения? В живую глянуть можно? Вопрос сейчас стоит остро

[Hedgehog]

Дима! А они точно под хром становятся?

Совершенно белые. Это всё свет, я уже несколько раз пытался сфотать - не получается. Можно и живьём. Тебе покажу, под расписку.

[loMaster]

Тебе покажу, под расписку.

о не выезде? За пределы мастерской

[Hedgehog]

О не выходе. )))

[Hedgehog]

Вторая попытка фотографирования. Специально не менял ничего на месте съёмки. Вот только солнце из окна ушло.

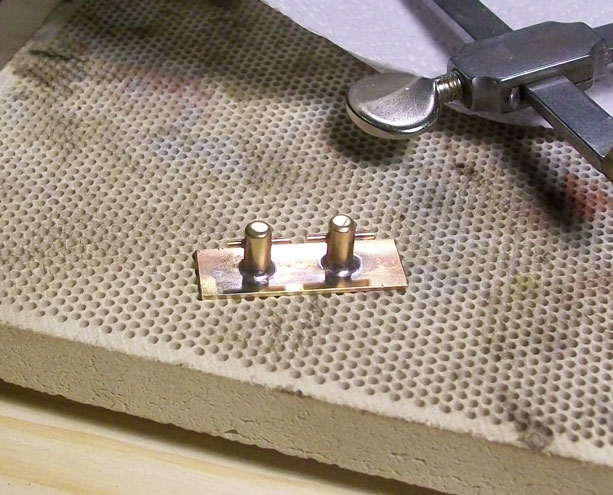

Латунь. После крацевания

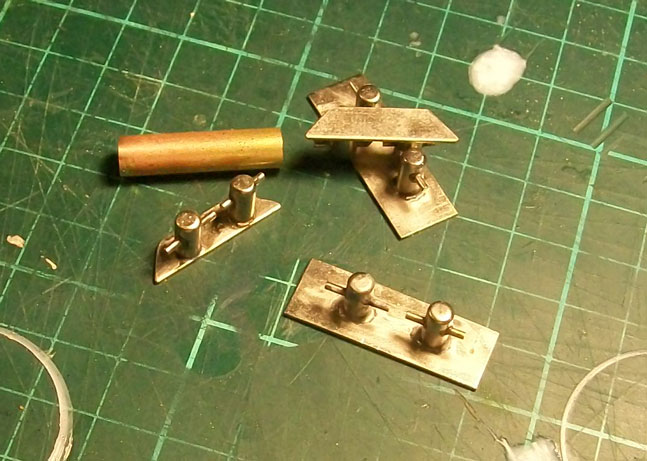

Никель. После осаждения.

Хотел вставить фото полированного никеля, но ободрал почти весь слой. Слишком мало выдержал в растворе и слишком рьяно полировал.

Т.ч. повторюсь - полировать надо "до". А "после" только чуть терануть нитяным кругом, для блеску.

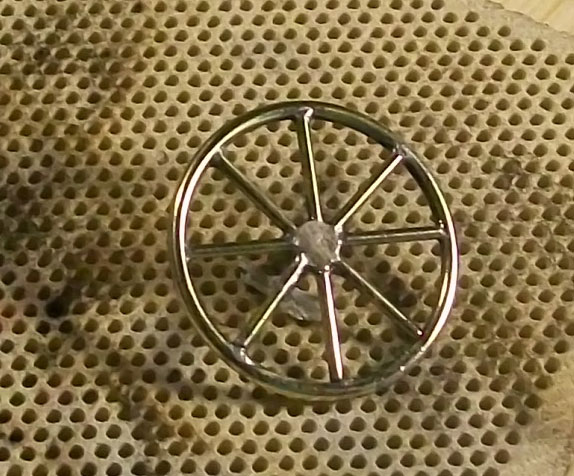

Ну, вот и окончательный вариант - никелированный, полированный, блескучий и ващще...

Видимо, с понедельника начну бесплатную раздачу 4-х литров раствора. Не знаю, сколько времени он свои свойства сохранит, но выливать-то точно будет жалко. Москвичи, решайтесь.

[bibigon6]

Я щас вылью!! Я тут панымаешь,с расписками изгаляюсь....а он вылью.
Дима,а как осаждается на месте пайки??? Ты ,я так понял,паяешь твердым припоем и горелкой,а если ПОСом? Никель осаждается на места пайки???
А еще......Со своей тарой приходить??

[Hedgehog]

Штурвал ПОСом спаян. Самому интересно, как оно будет. Пока вроде ничего смотрится. Можно ведь сначала медь осадить, тогда с гарантией.
Тару найдём.
