Ракетный катер "Зарница" проект 151 Германия Масштаб 1:45

[Samyn]

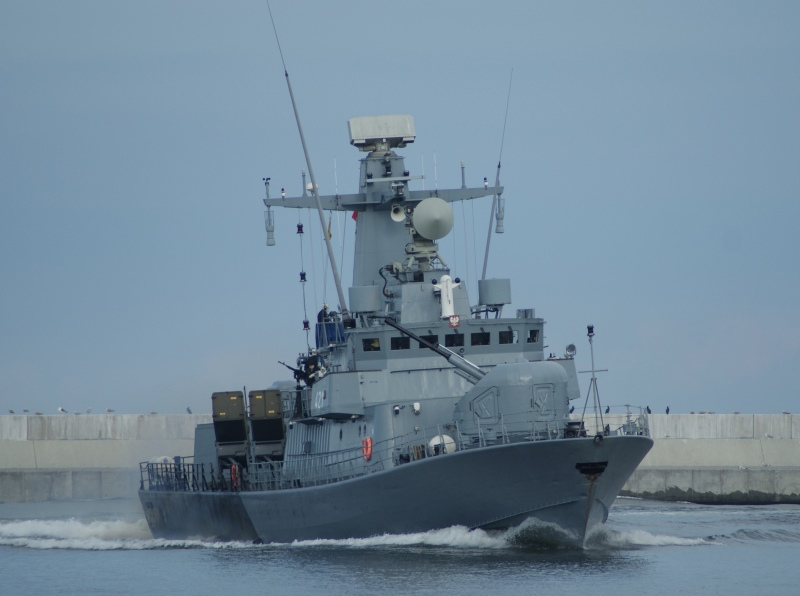

"Зарница" проект 151 Германия

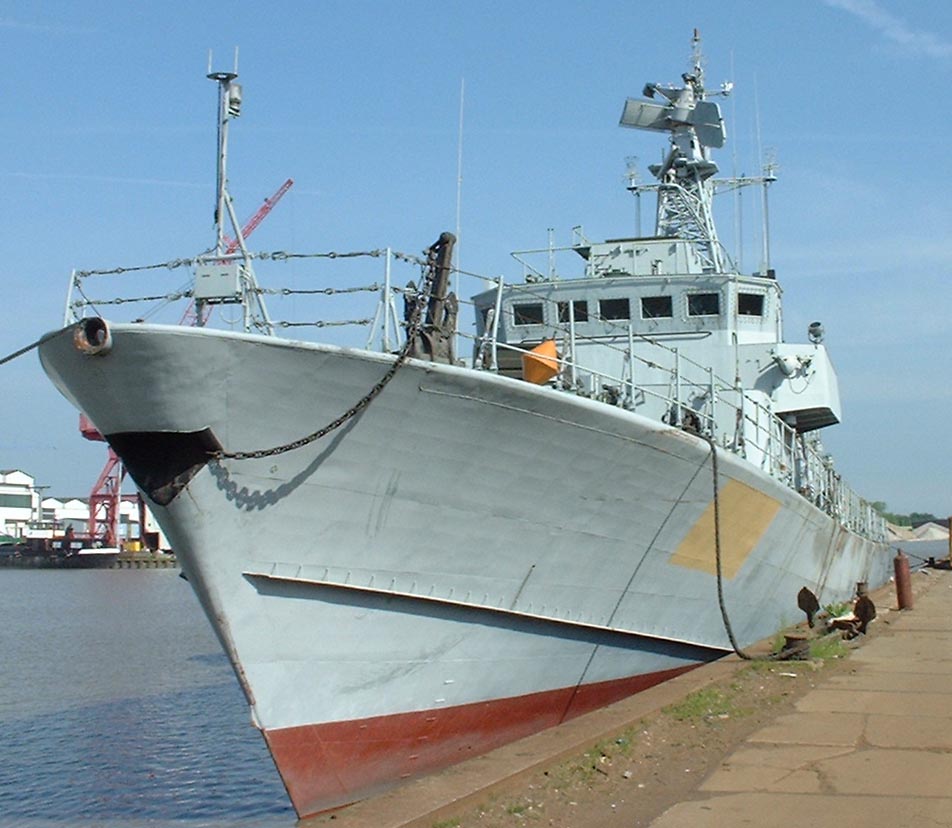

Береговая охрана "BAD DÜBEN" Германия

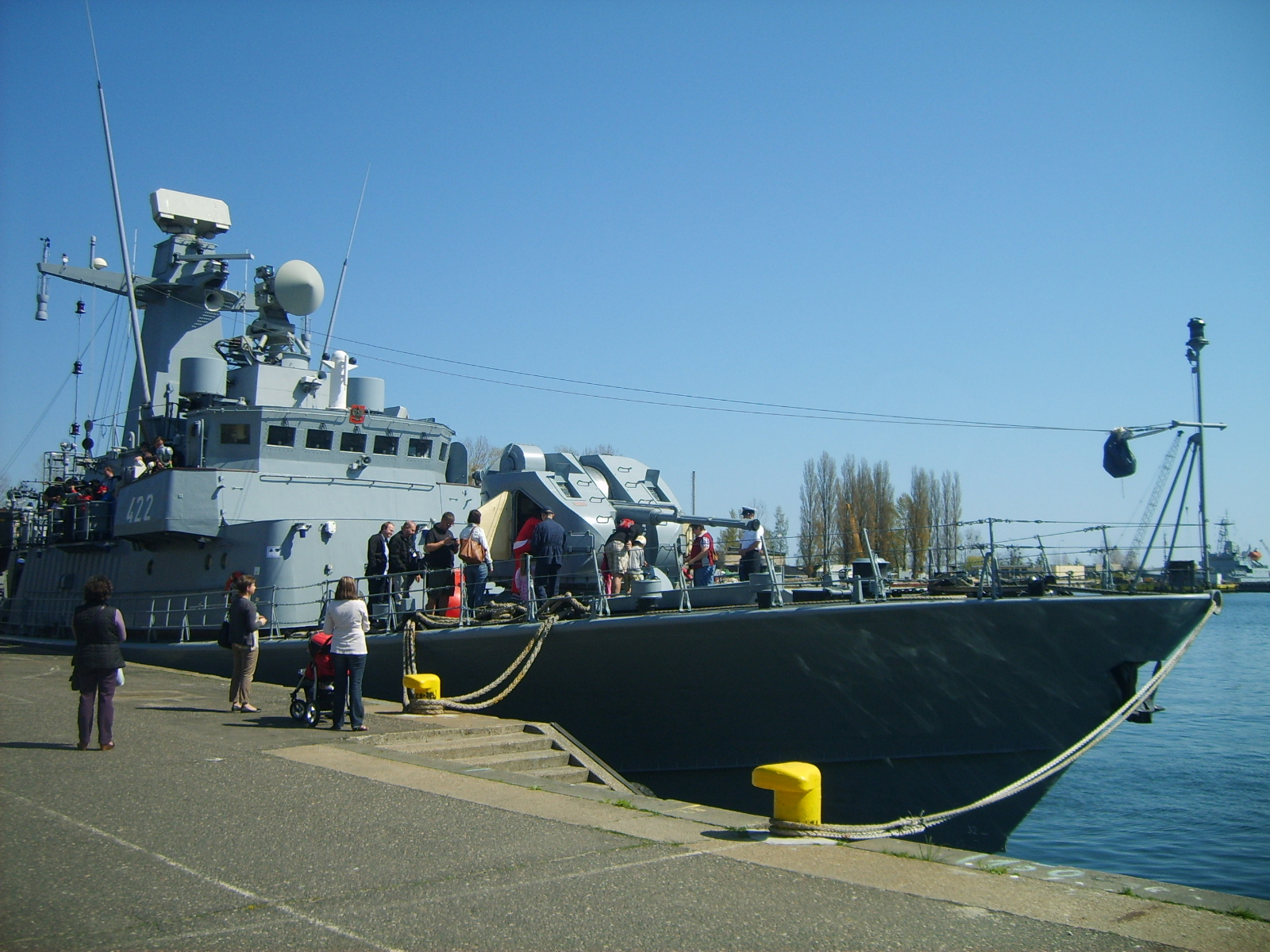

ORP"Orkan"(421) Польша
ORP"Piorun"(422) Польша

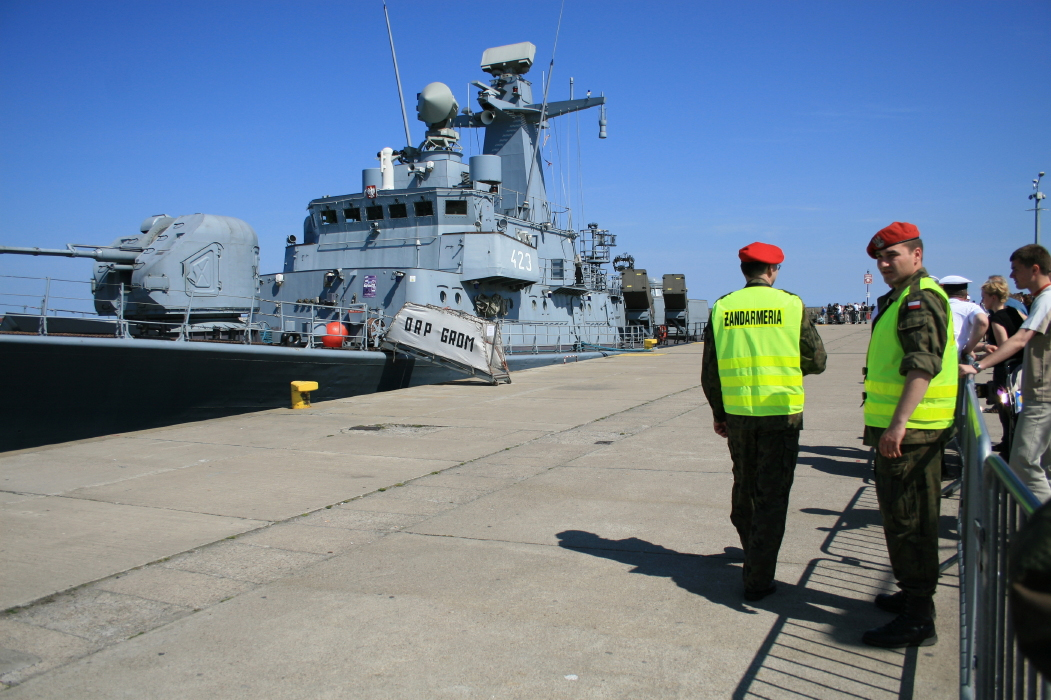

ORP"Grom"(423) Польша

Данные тактико-технические характеристики:
длина: 48,9 м.
ширина: 8,65 м.
погружение: 2,15 м.
водоизмещение: 369 тонн
скорость: 36 узлов
привод: 3 дизельных двигателя M520 мощностью 3970 квт каждый, 3 винта.
Масштаб в котором я решил делать 1:45

[Samyn]

Как говориться найдите десять отличий.
Чем приглянулся мне этот проект ?
Наличием хороших и "правильных" чертежей.
Имеются пока два источника, журнал "MODELARSTWO OKRĘTOWE" и от "Jürgen Eichardt"

[Михаил Смирнов]

С почином! Модель будет ходовой радиоуправляемой?

[Samyn]

Да Михаил модель будет действующей.
завтра я продолжу свой топик ка обычно с фотографиями.

[Samyn]

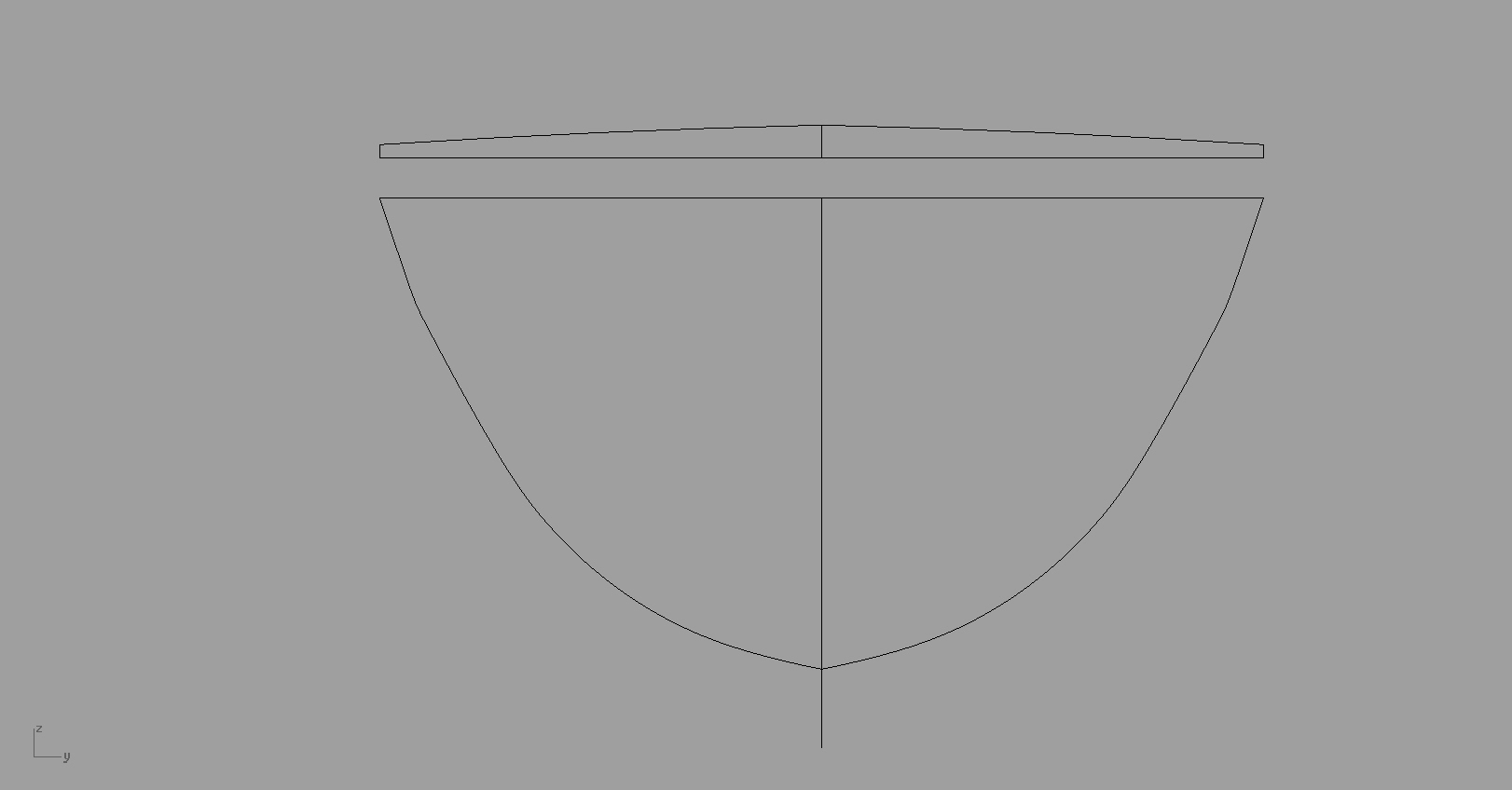

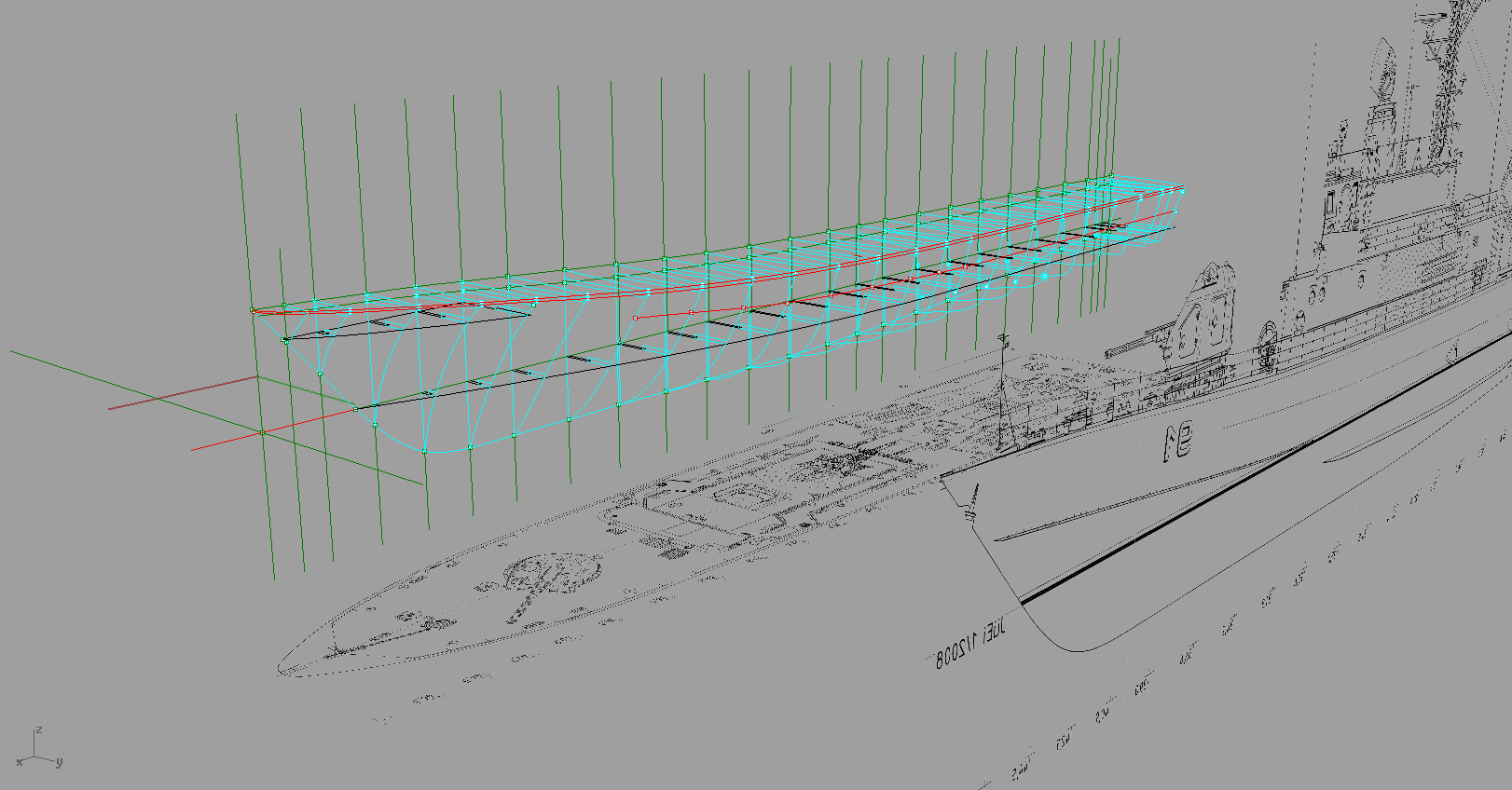

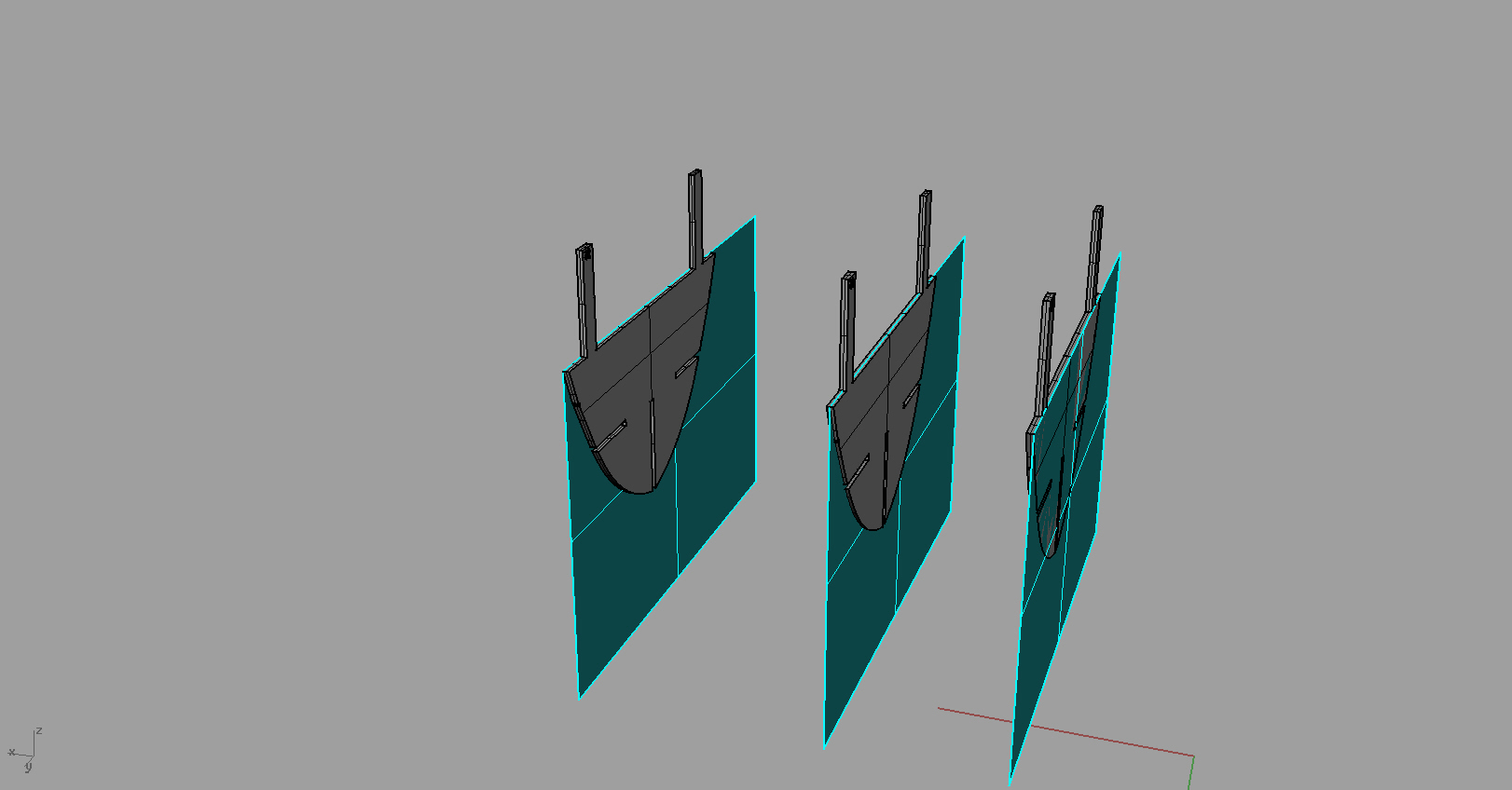

Начало было положена с созданием 3D модели на ринно.
Отдельное спасибо Сергею Петухову по наставлению на правильный путь.
Чем хороша ? и почему в 3D?
Вопрос сложный ,ответ прост......
Исправление недочетов чертежа (специальное внесение ошибок)авторами.
У Юргена ошибок нет, а вот у поляков!!!!!!море .
Доступ к ЧПУ и лазерной резке.

[Samyn]

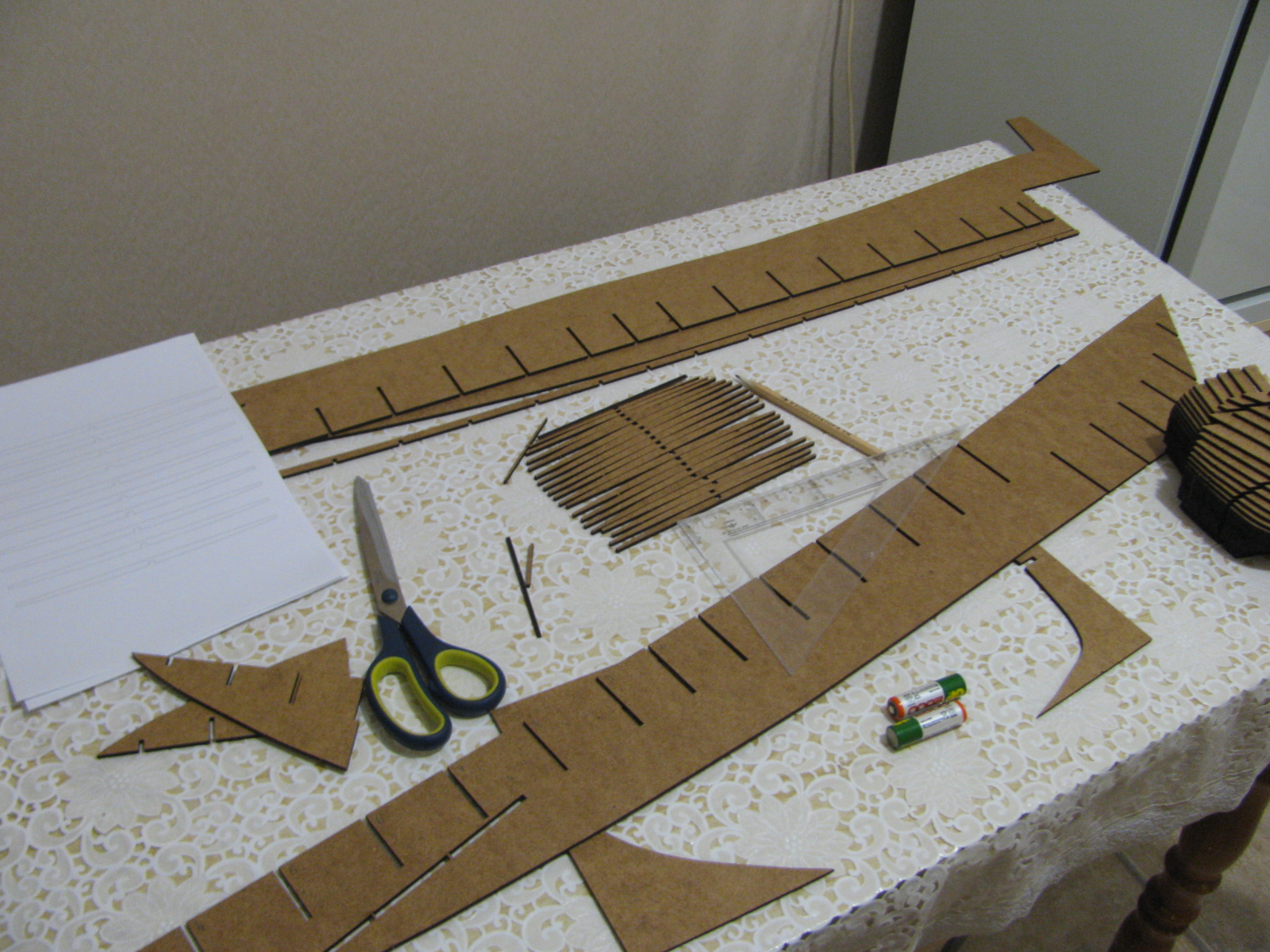

По постройке .С начало решил попробовать изготовить шпангоуты из ХДФ толщиной 3 мм
Вот что у меня получилось

[Samyn]

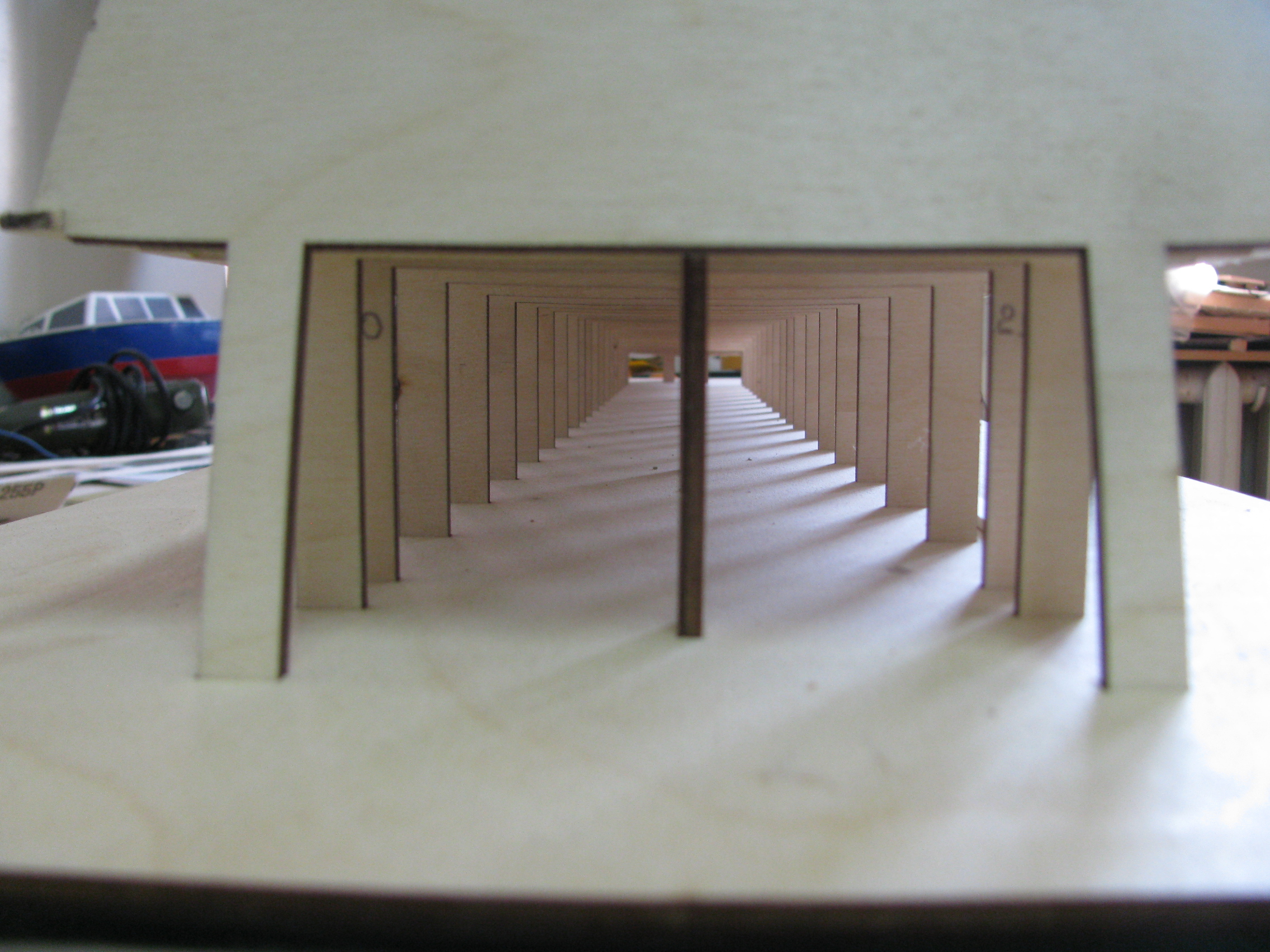

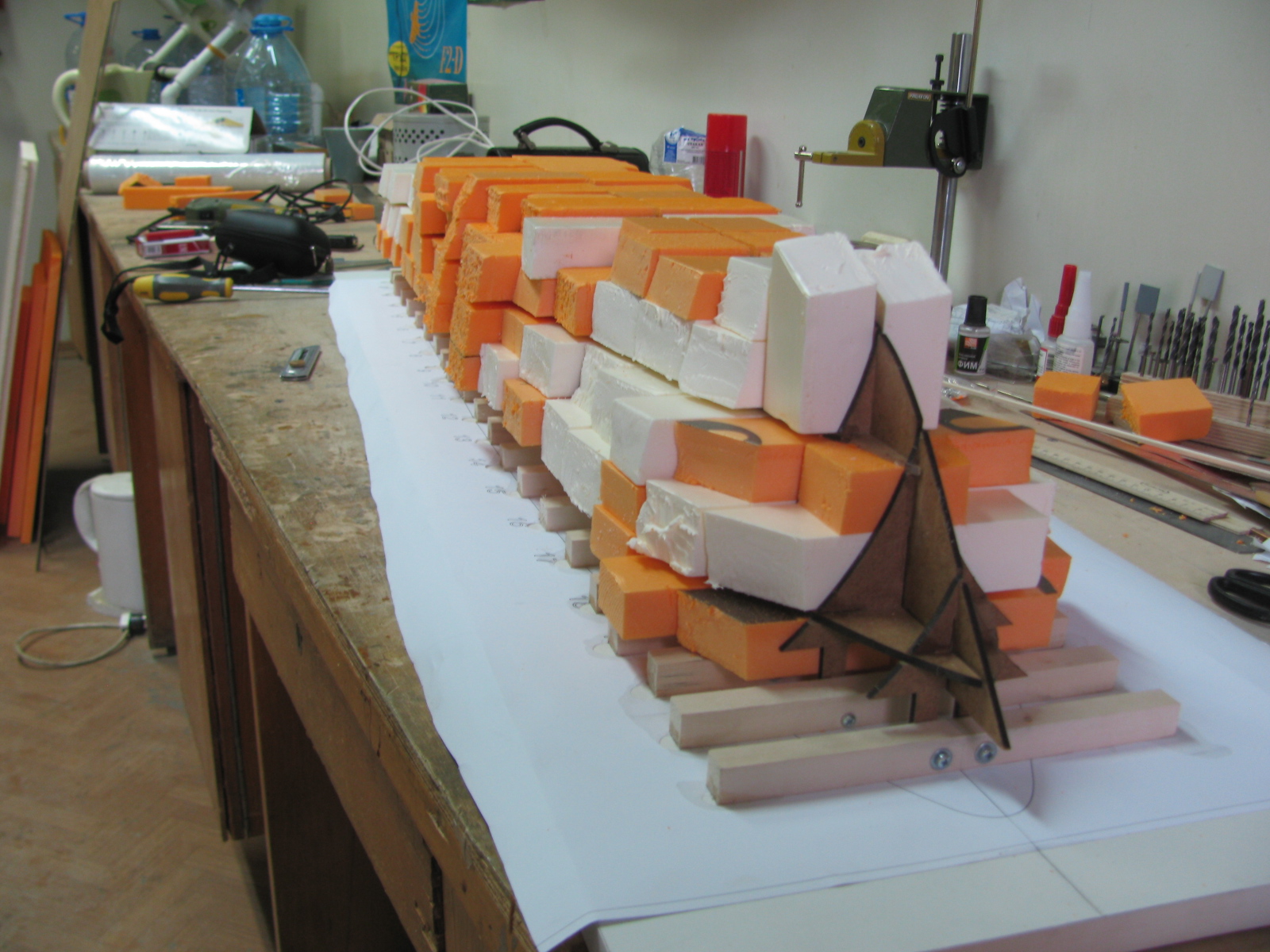

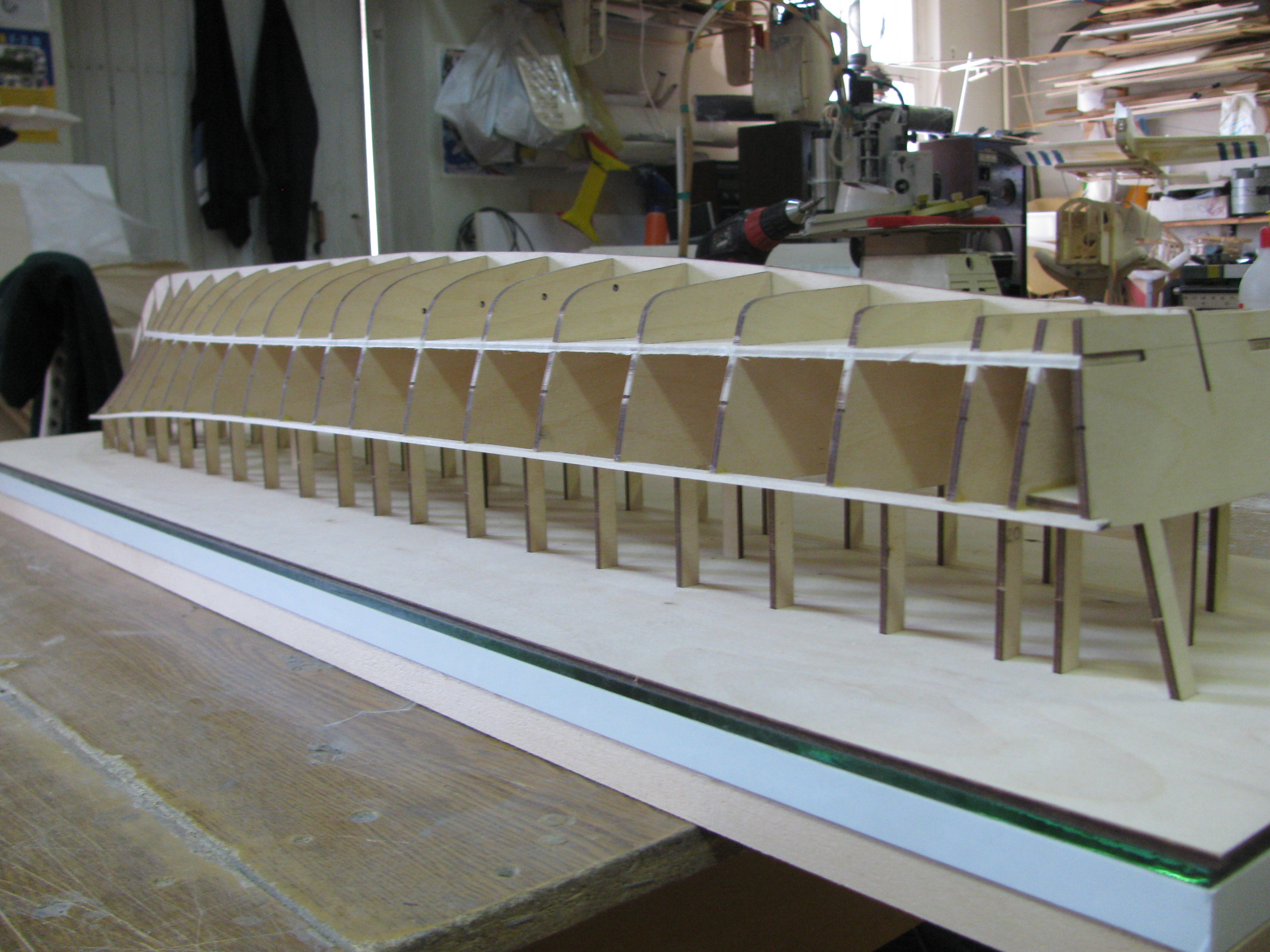

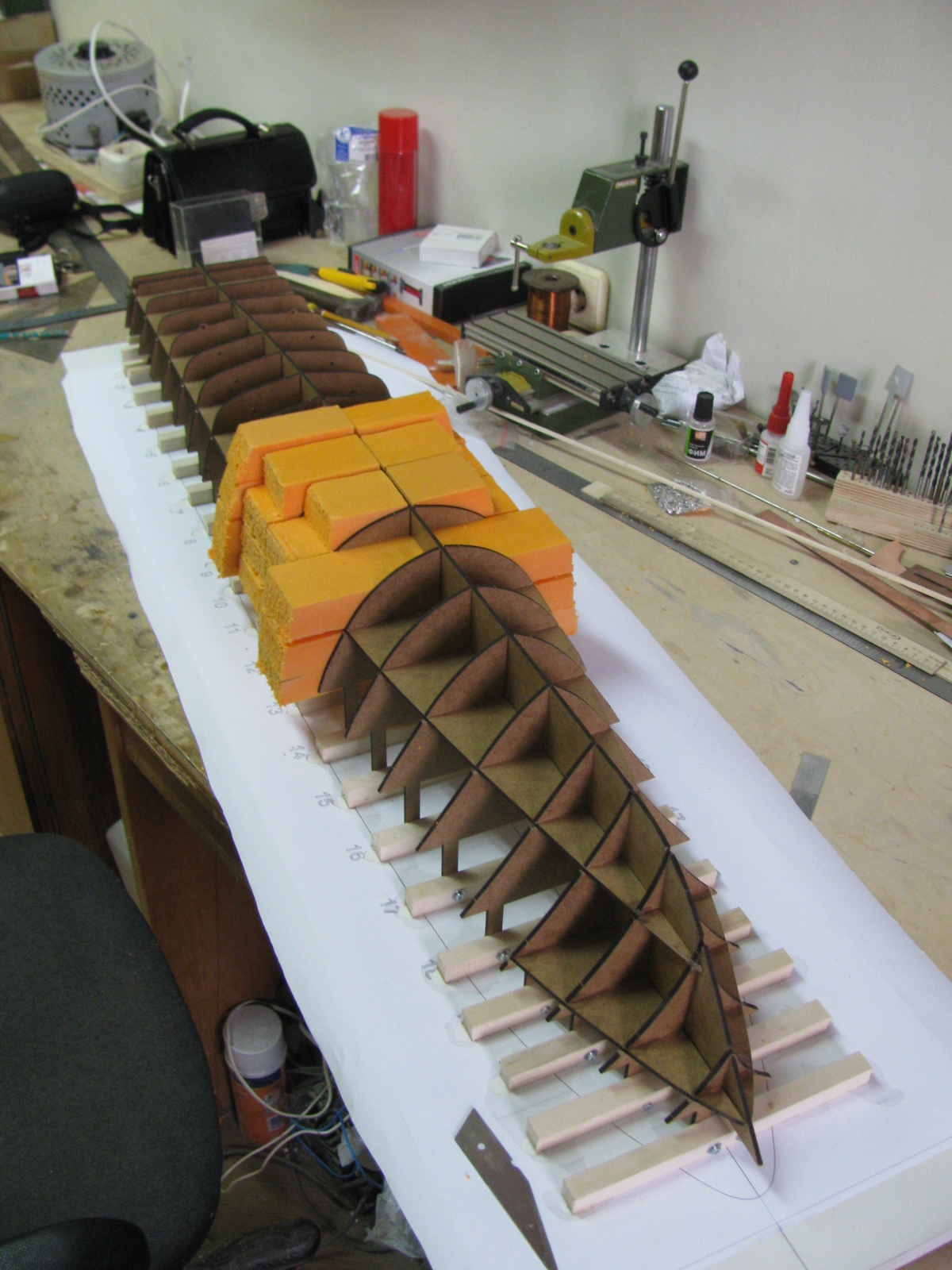

Собрал весь пакет в единое и начал заполнять шпации пенопластом

[Samyn]

После заполнения и обчесывания, понял что я пошел в не правильном направлении и решил все переделать.

[Samyn]

Заказал новую резку .

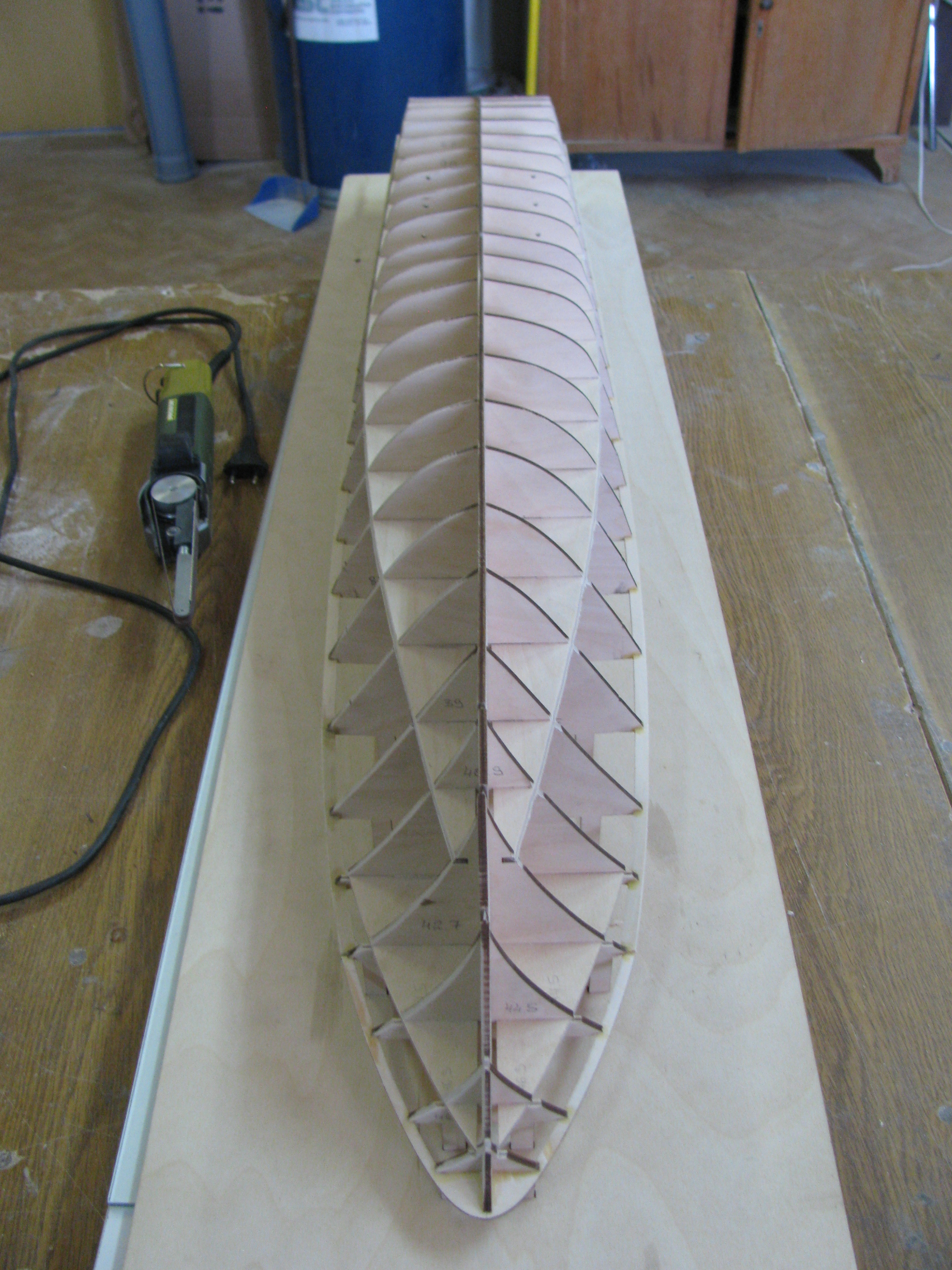

Начал собирать.

[Михаил Смирнов]

После заполнения и обчесывания, понял что я пошел в не правильном направлении и решил все переделать.

Интересно! А почему не правильный путь? По моему вполне нормальный болван должен был получиться под выклейку из стеклоткани.

[Samyn]

1)Ошибка моя была в использовании ХДФ ломкий он очень.
2)По первости планировалось делать раздельным корпус и палубу.
3)Ошибка по расположения оси шпангоутов относительно килевой рамки.

[Samyn]

Так будет по наглядней мои ответы.

[Samyn]

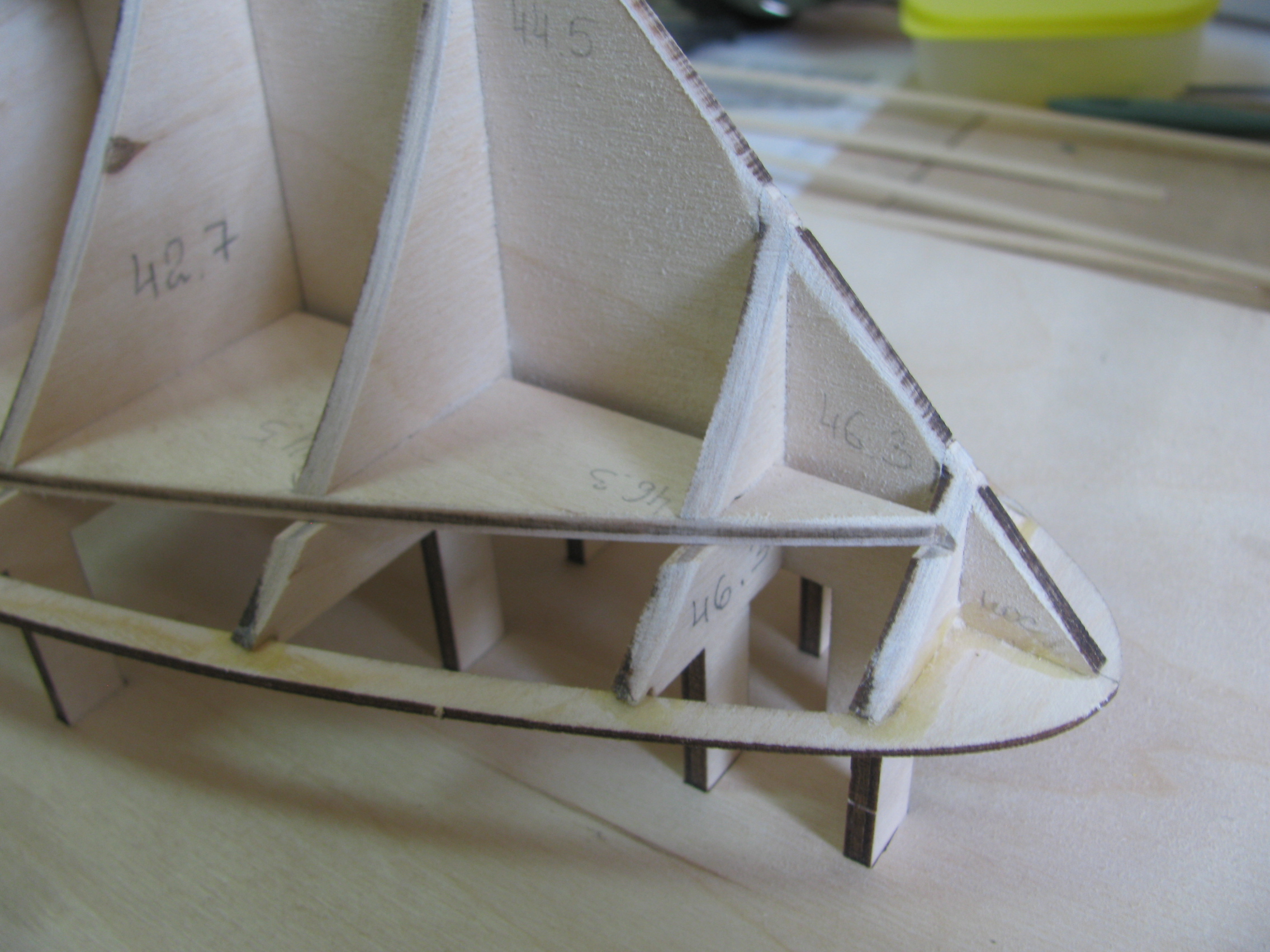

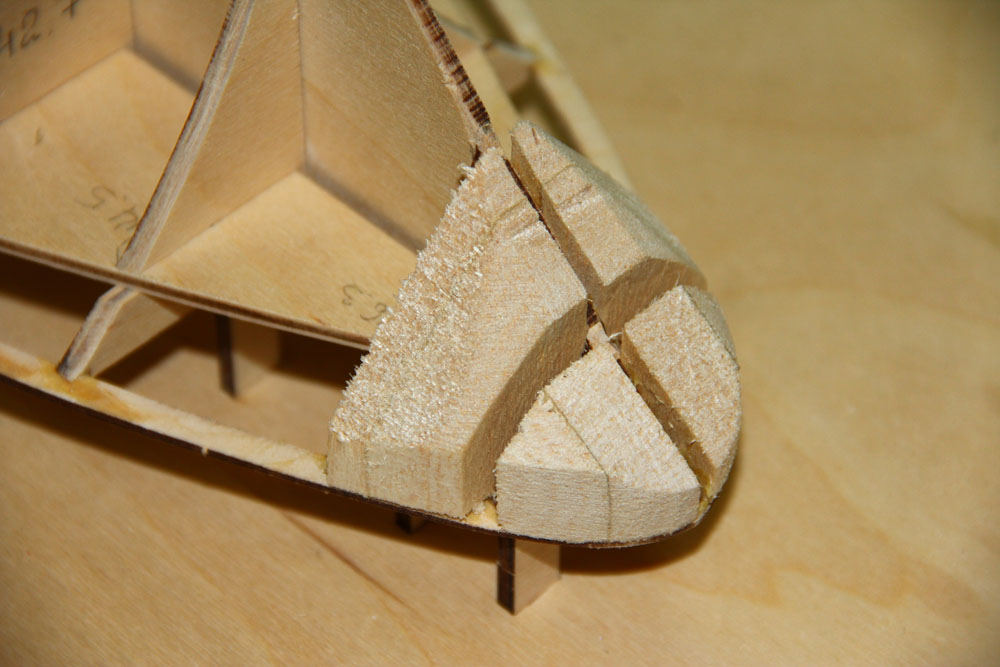

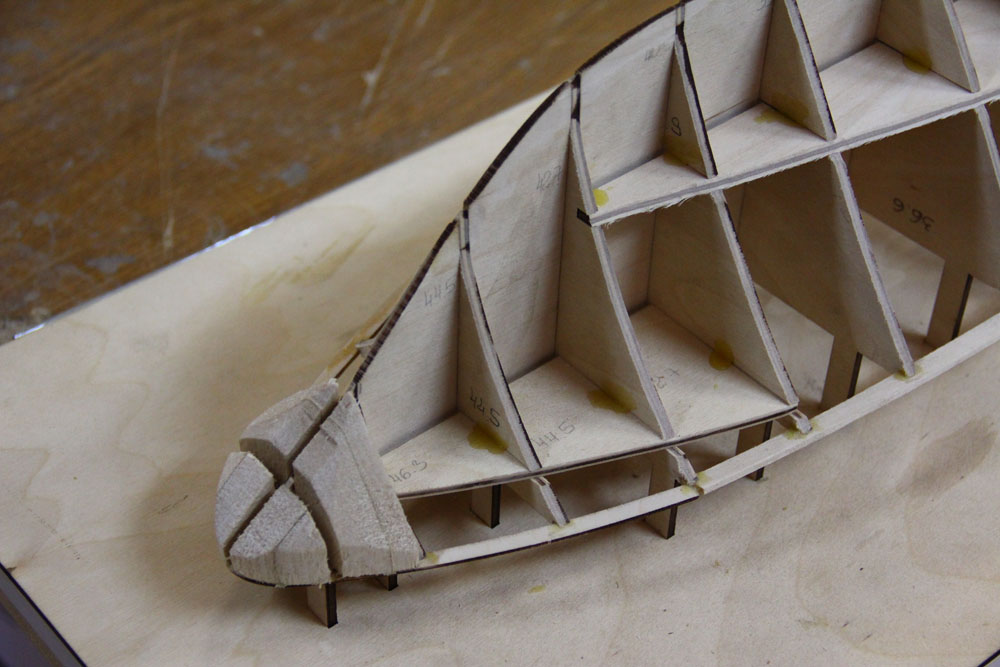

Приклеил бобышечки из бальзы .Может зря ??
Приступил к роспуску реек 5:2.5 мм

[lord_droid]

Приклеил бобышечки из бальзы .Может зря ??

Как я понимаю это матрица, шлифовать будет нормально. Я тоже клеил кормовую часть к каркасу. вопрос наверное в том сколько отливок будет с матрицы

натереть как следует после шпатлевки и шлифовки , все будет отлично

[Oleg-K]

Как я понимаю это матрица, шлифовать будет нормально.

Вообще то то что он пытается изобразить называется болванка,и как всегда идем через тернии к звездам
