Буксир Мариинской системы

[lord_droid]

Решил наконец начать постройку радиоуправляемго буксира.

Чертежи купил в магазине , сделан альбом под руководством Гармашева А.А. По сути он похож на ЛП-2 который буду строить позже . НО тут почти весь набор поэтому для пробы первой модели взялся за него.

С наличием ЧПУ , все перчертил в автокаде и отмасштабировал под свои размеры.

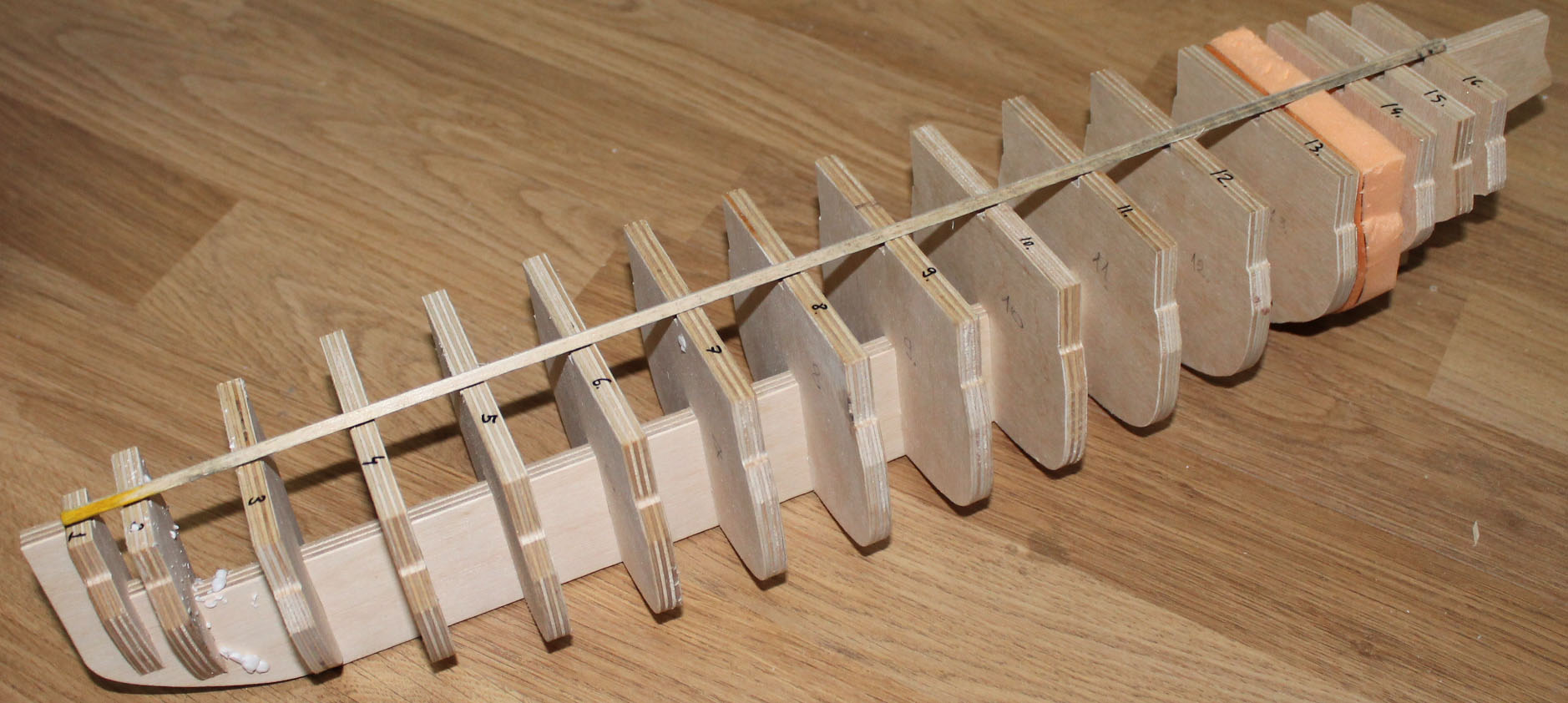

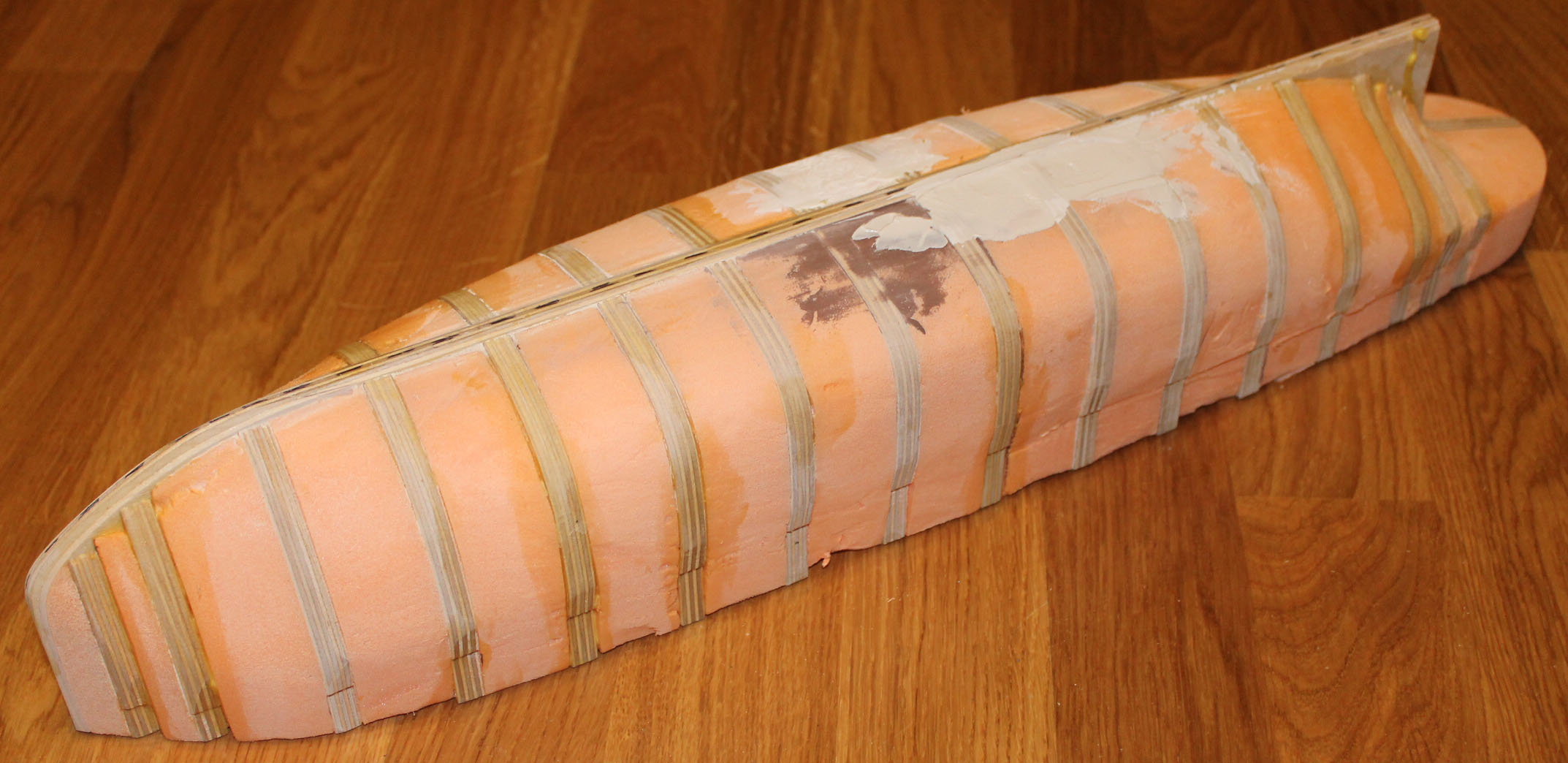

шпангоуты и киль сдела на своем чпу. для заполнения между ними использовал пеноплекс, он тоже замечательно фрезеруется



проба шпатлевки


отшпатлевано. финская влагостойкая шпатлевка.. но что то непонравилась мне влагостойкость...

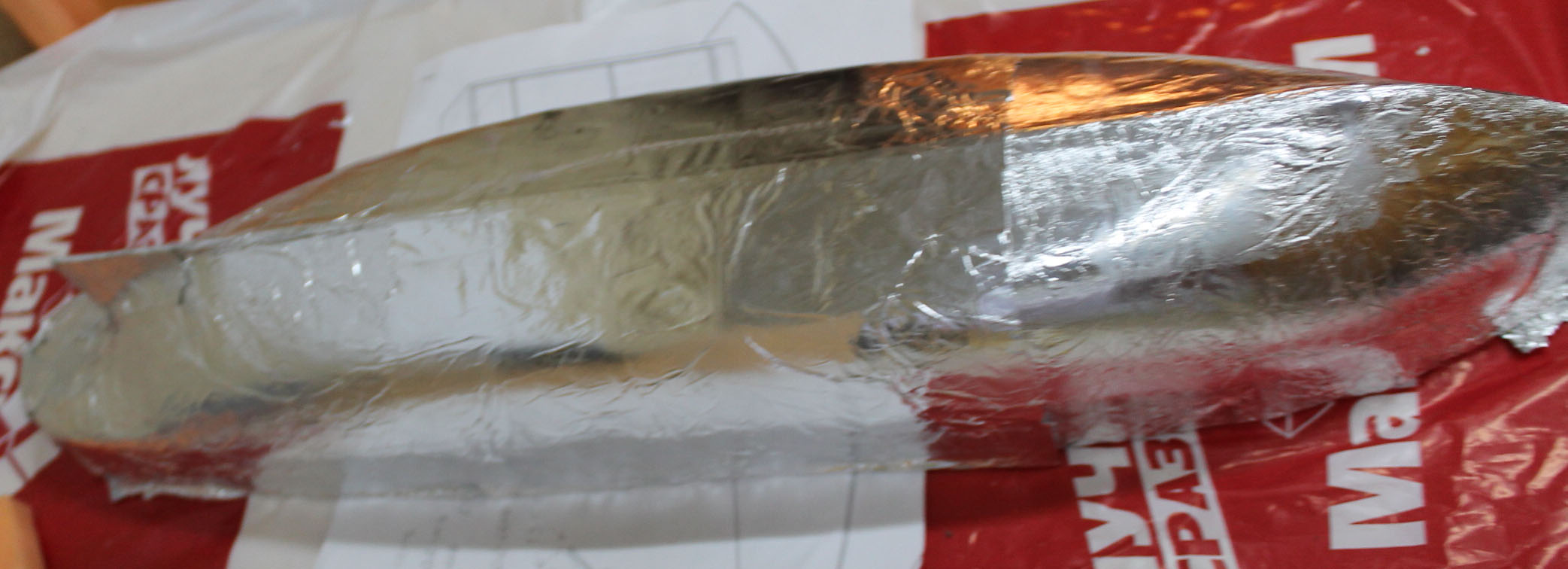

и я обернул матрицу пищевой фольгой чтобы не прилипло

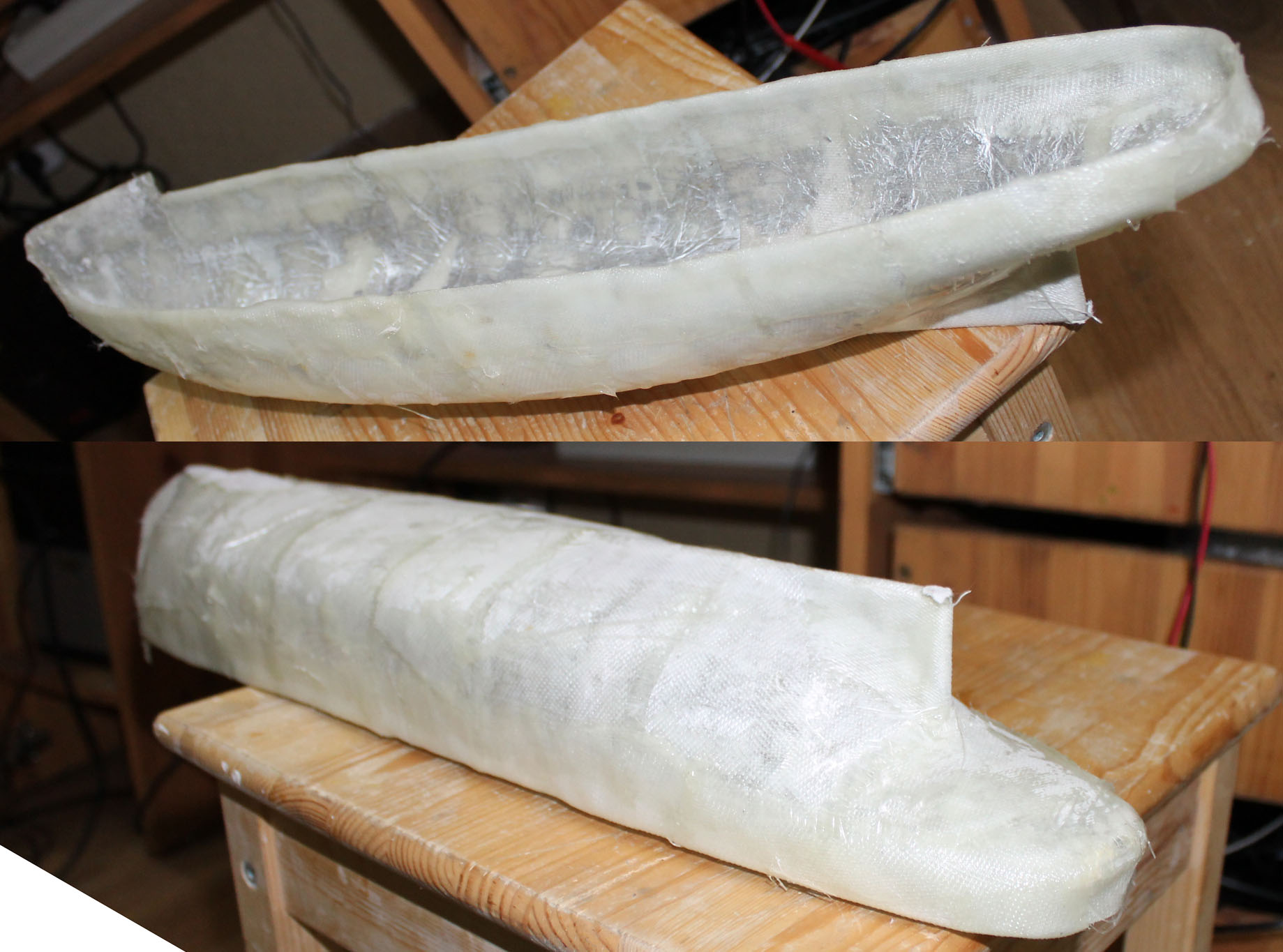

вот что получилось


[shhturman]

В каком масштабе делаете?

[lord_droid]

по чертежу он 17,08м ,а у меня 550 мм масштаб выходит 1 :31

тут надо сказать что я скорее определил примерный размер для апаратуры и того чтобы все детали в мой ЧПУ влезли.

Времени мало , потому и стараюсь все делать на ЧПУ.

привезли шпатлевку. на выходных начну шкурить.

[lord_droid]

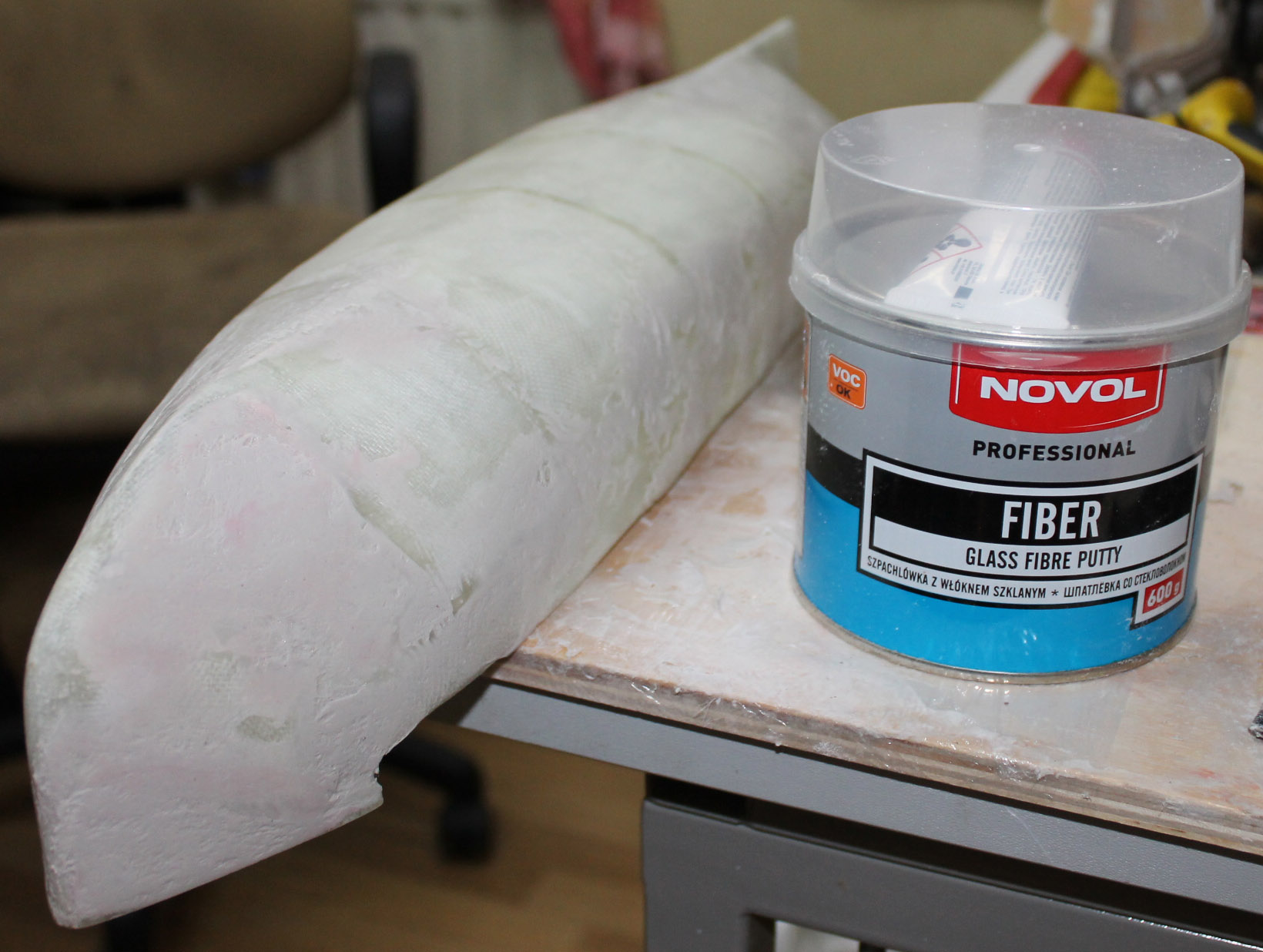

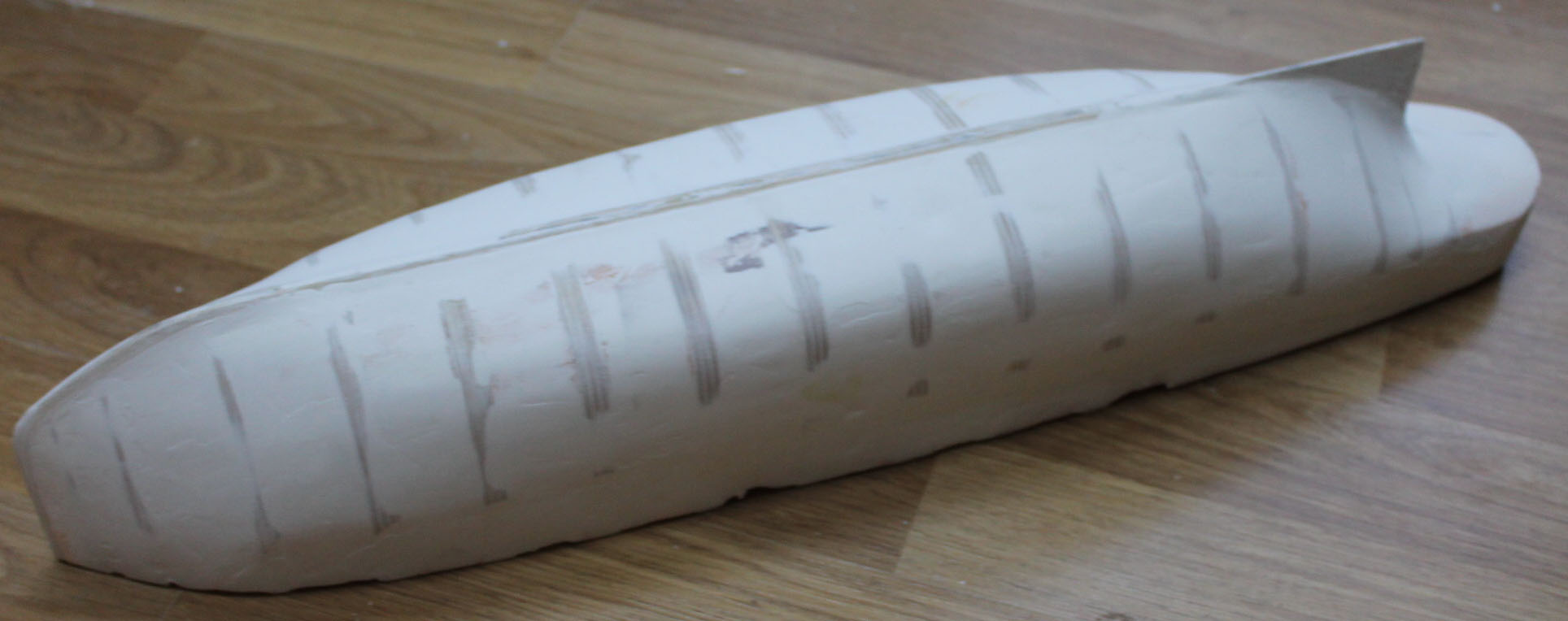

Черновая шпатлевка . Шпатлевка со стекловолокном.


все ничего , но пахнет сильно.

На этой неделе буду мелкой шпатлевкой дорабатывать, пока еще выбираю какой.

[BS]

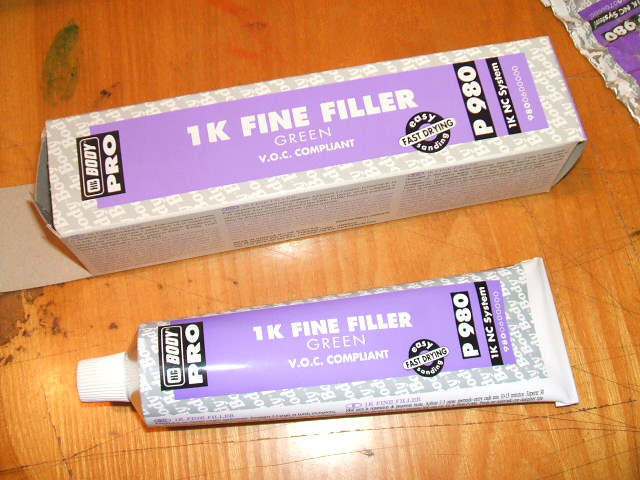

Финишной пользуюсь вот такой :


Однокомпонентная , смешивать ничего не надо . Бывает серая и зелёная .

[Alexey Loginov]

Да, это хорошая шпаклевка. Продается в автомобильных магазинах. И не пахнет почти.

[lord_droid]

Спасибо . Все еще тружусь над шпатлевкой. НА выходных наверное закончу .

http://www.youtube.com/watch?v=YozHM69EHI4

Видео по выкройке фальшкиля.

[Михаил Смирнов]

Видео по выкройке фальшкиля.

Ещё раз убедился в правильности поговорки " лень, двигатель прогресса".

[shhturman]

Видео по выкройке фальшкиля.

Молодца... творческий подход!

[lord_droid]

Все идет от того что времени мало а желания много, близкий друг занимается 3д максом профессионально. работает рекламщиком чертит все подряд...
вот есть мысли попросить его сделать рубку и отфрезеровать я черчу в автокаде сам. там 3 д модели есть но не удобно это.

вообще 1 шпангоут пилится пару минут. в целом хочу попробовать и целиком болванку на ЧПУ сделать , но это будущие проекты.. а пока шпатлюем.

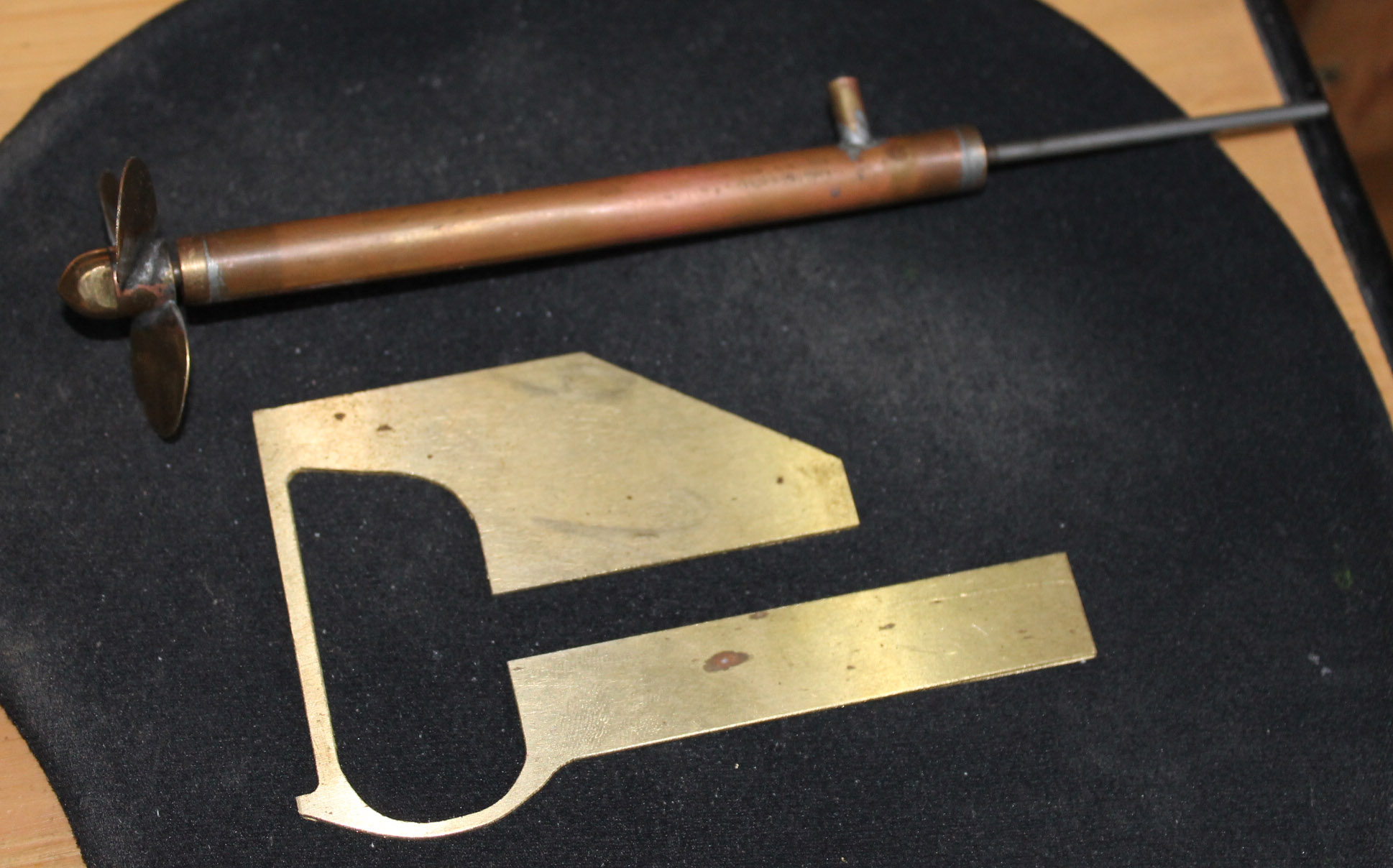

дейдвуд сделал Владимир Ломов,я вычертил в автокаде килевую рамку и на выходных вырежу ее с латуни 2мм.

фото отчет выложу попозже. После пайки.


Двигателем будет 6 вольтовый ДПМ -35Н1-03. Редуктор делать не буду ибо дружу с регуляторами и все отлично крутится без редуктора.. да и на буксире ненадо мне не момента огромного ни скорости.

[lord_droid]

Начало фрезеровки рамки.

http://youtu.be/kYLJy4op2P0

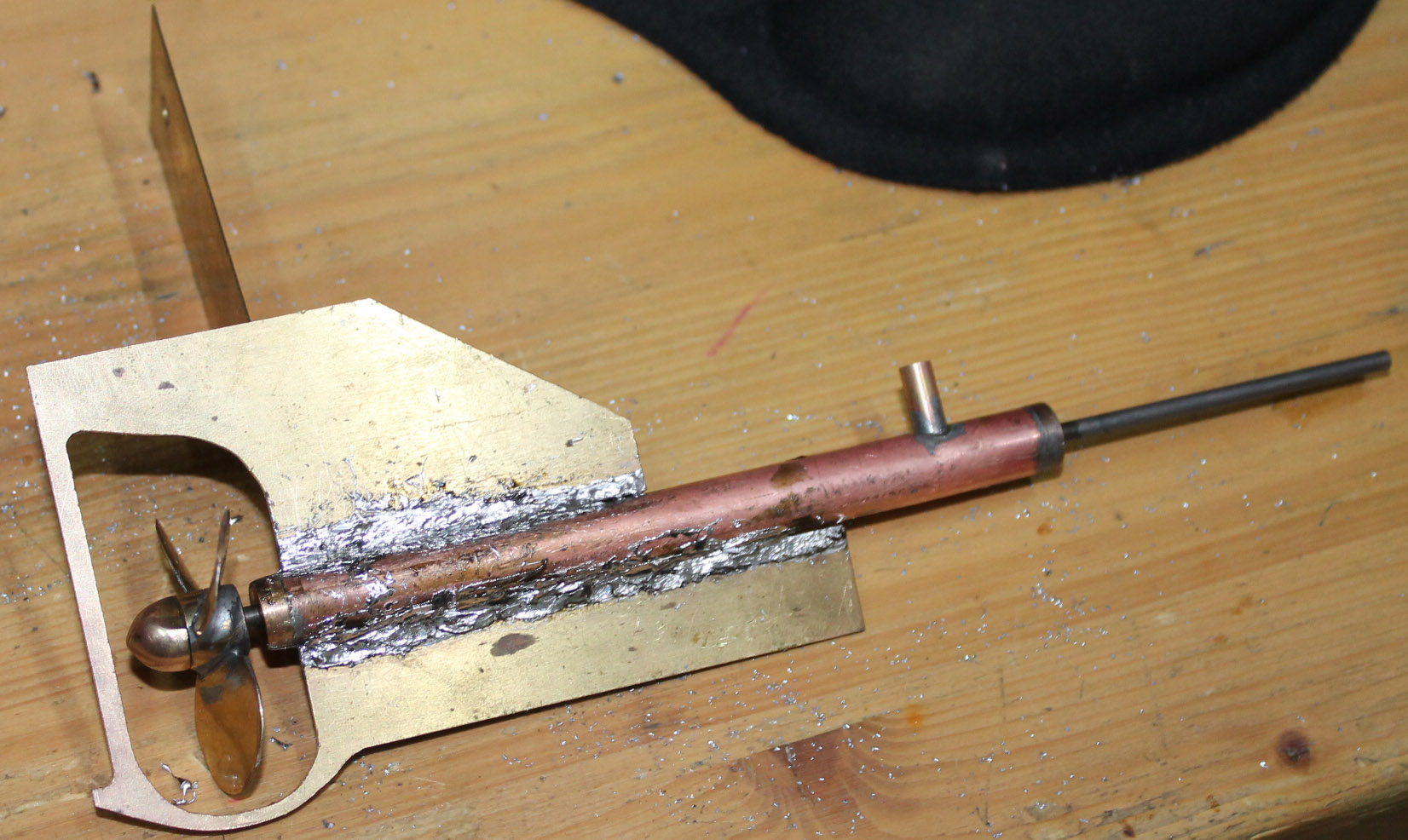

ох и намучался с пайкой паяльники все поми под электронику пришлось с двух сторон 40 ватниками паять небыло ничего серьезнее
латунь то сразу схватывалась а вот с дейдвудом медным беда была

кислоты небыло под рукой

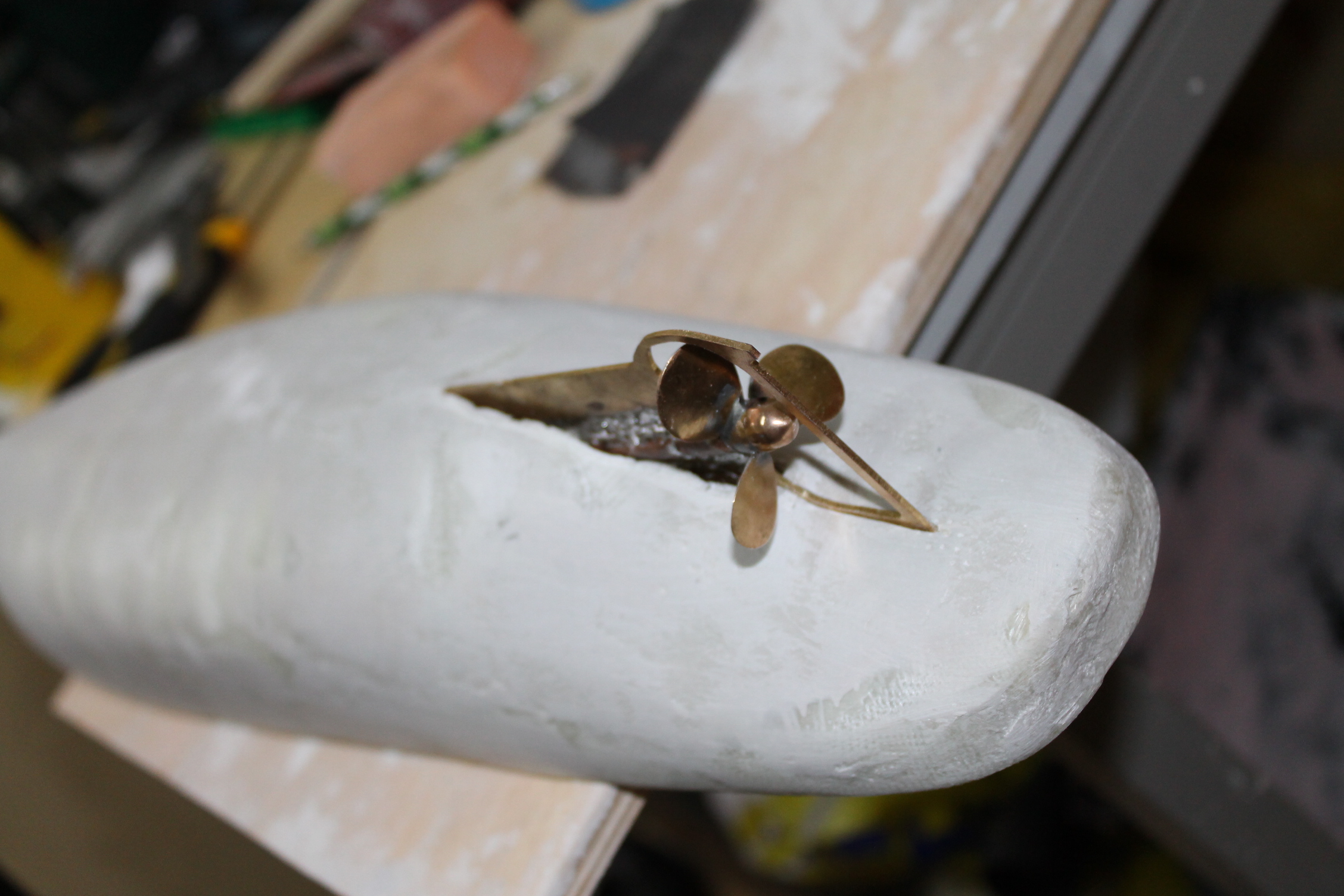

примерка

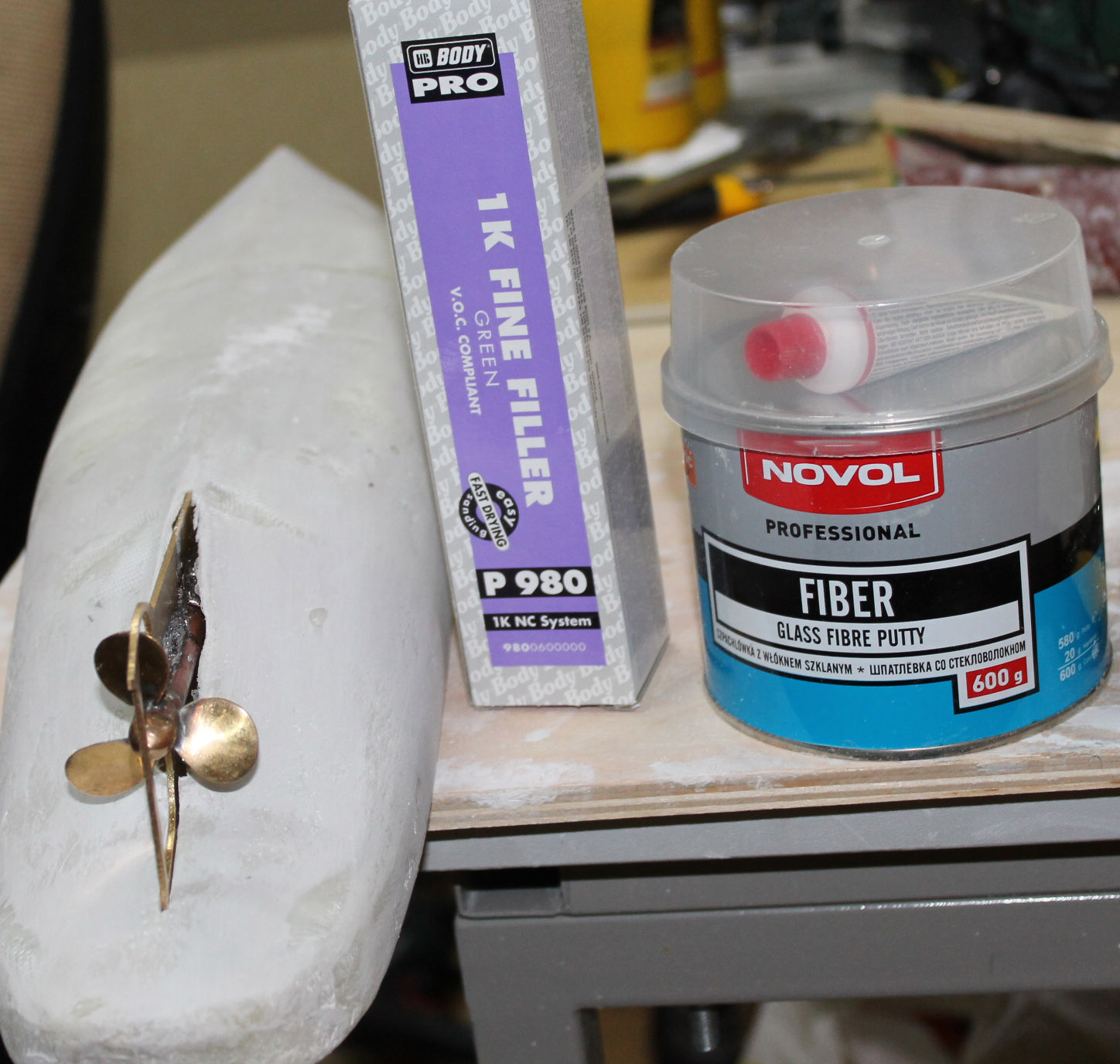

спасибо за советы по шпатлевке. прикупил финишную но еще не пользовал. завтра буду вклеивать рамку.


[Vladimir Lomov]

Это не пайка. Все отвалися. Олово должно растечься по поверхности. Тут или паяльник молотковый ватт на 200 или горелка.И кислота принеприменно.
И ту часть рамки,что в корпусе насверлить сверлышком миллиметра 3-4.Для облегчения конструкции и лучшего взаимодействия со смолой при вклеиваниии.
До вклейки рамки надо припаять втулки под баллер руля и руль подогнать.Потом будет поздно. Не торопись

[Михаил Смирнов]

Андрей, я абсолютно согласен с Володей. Последуй его советам и всё получится.

Да! Чуть не забыл. Можно сделать кондуктор и паять на включённой электро плитке. Ну это, если нет мощного паяльника.

[BS]

2 lord_droid :
Андрей , есть 200-т Вт паяльник . Чтобы не покупать - дам в аренду .

[lord_droid]

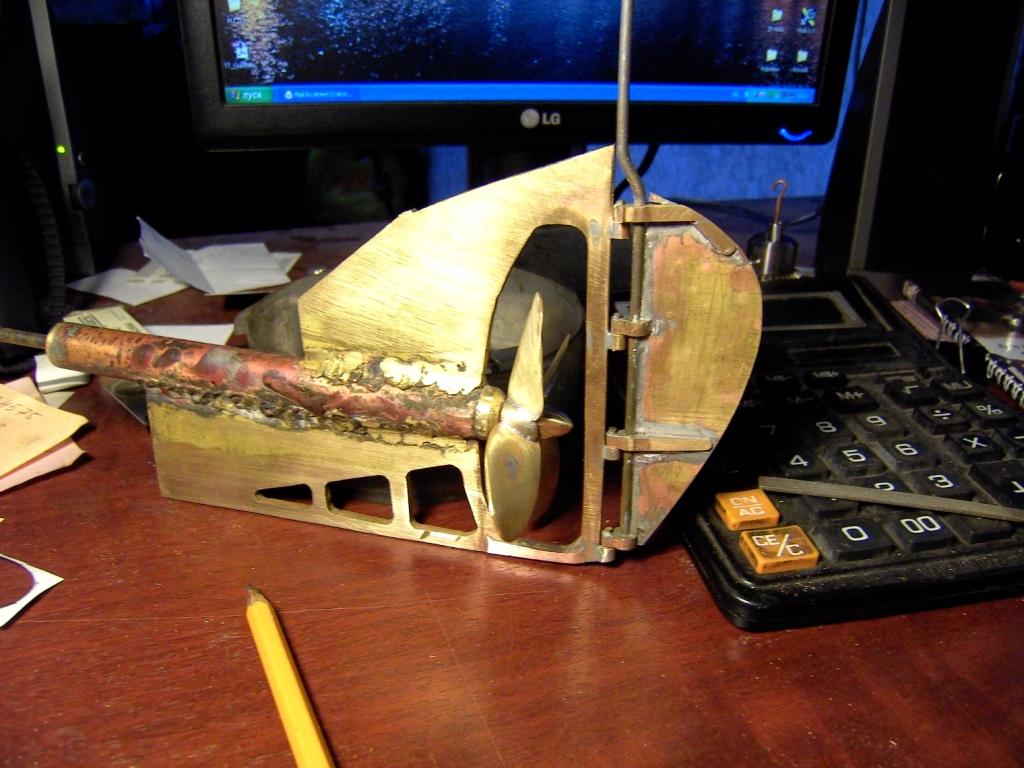

спасибо за советы. петли припаял сегодня три штуки на килевую рамку. как я понял не особо принципиально их положение. 40 ватником латунь на ура паяется. петли из 3мм прутка , отверстие 1 мм.
печаль у меня в задней бабке тв 16 надо центра сводить

и мелкий патрон надо менять тот что в пиноль ставлю. достался как бесплатная оснастка к станку.


по поводу пайки дейдвуд \ рамка нуу я руками попробовал погнуть .. или оторвать держит на ура.. не сварка но .. не думаю я что будут какие то бешенные нагрузки на рамку.

да я уже говорил что латунные дуги по краям впаял , обжимающе хвост дейдвуда ... оч хорошо зафиксировано.

отверстия насверлил , с винтами вклею завтра
