74 - пушечник-2 по чертежам Анкре 1:72

[Dmitry Shevelev]

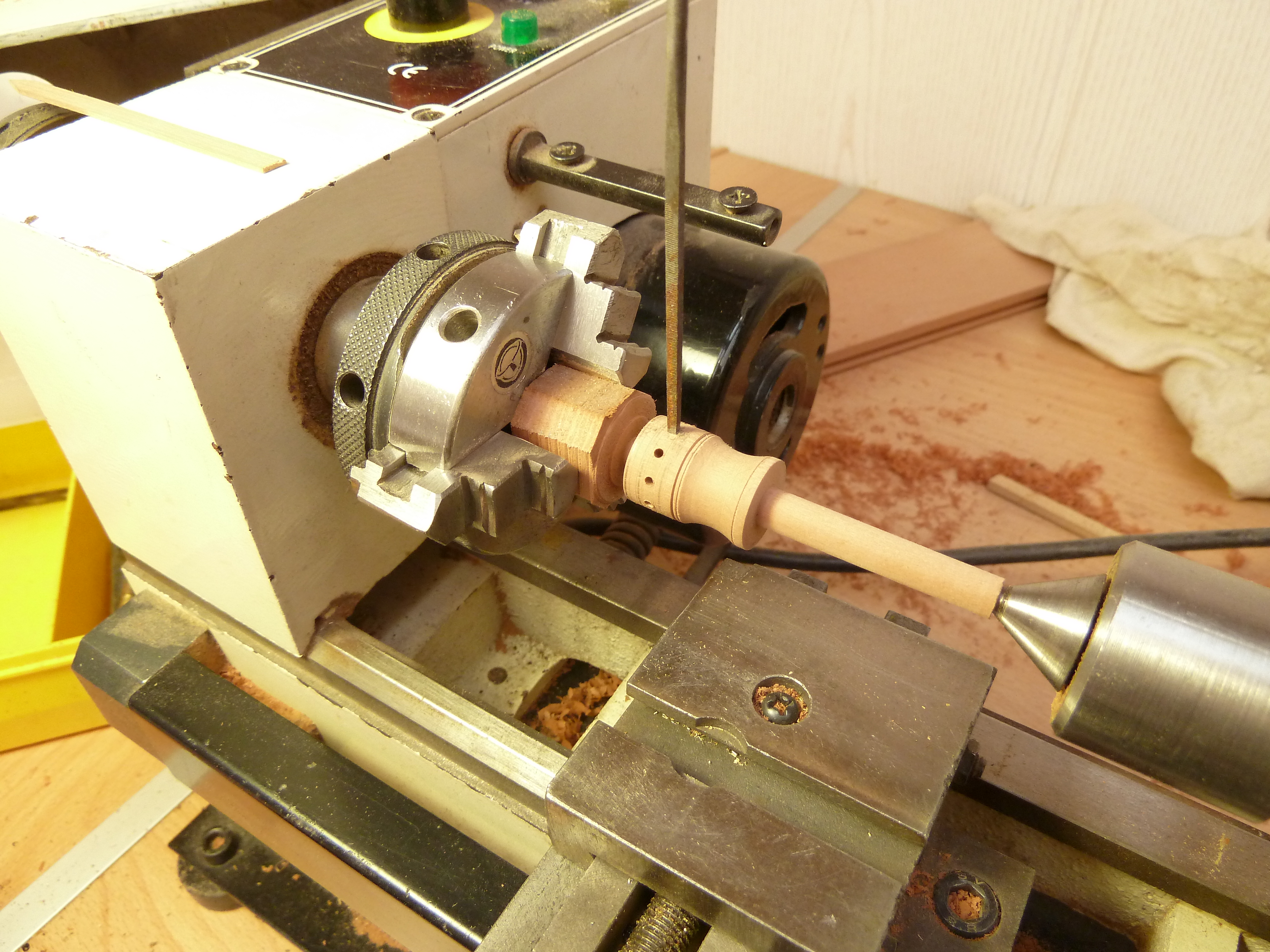

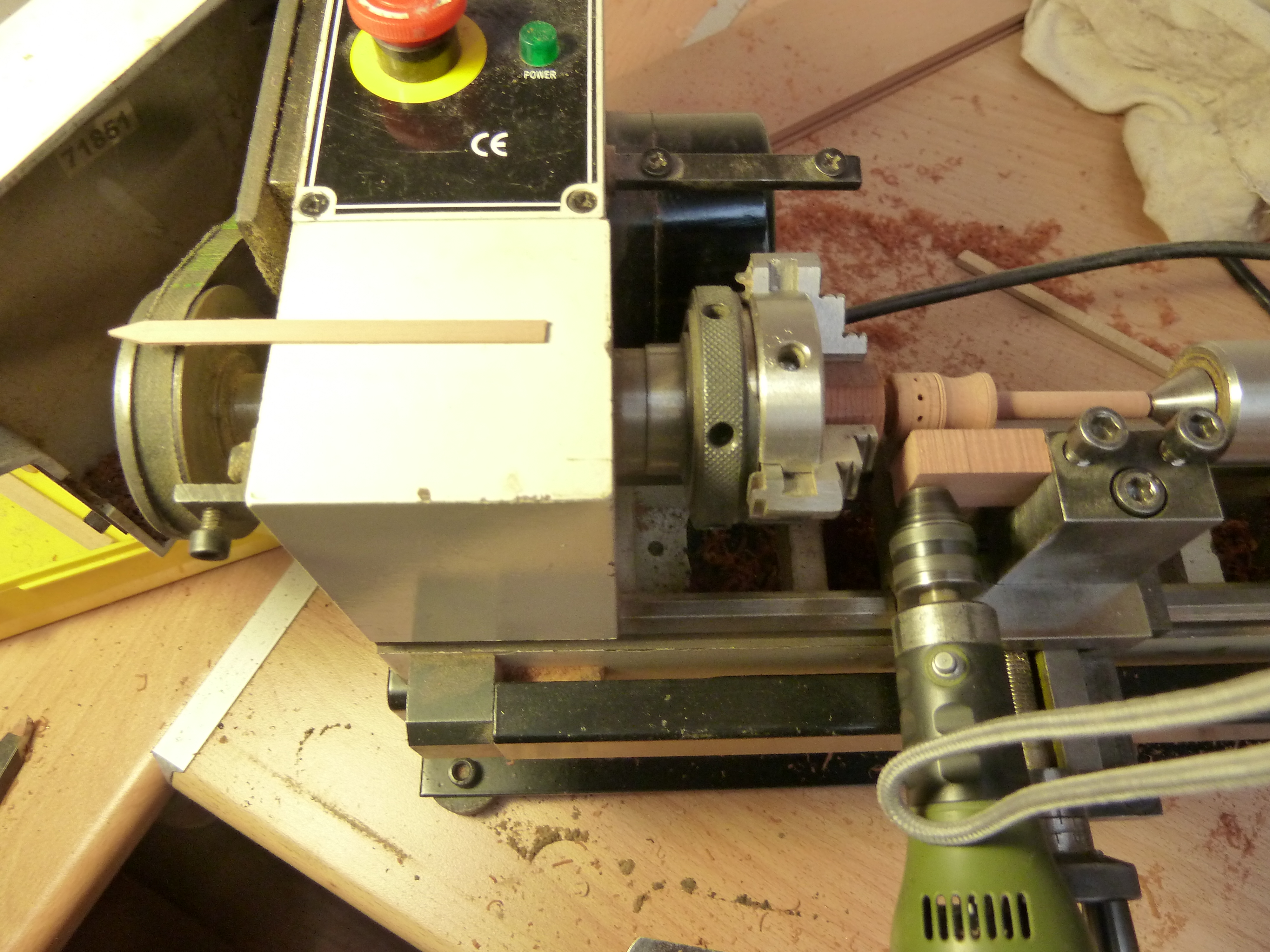

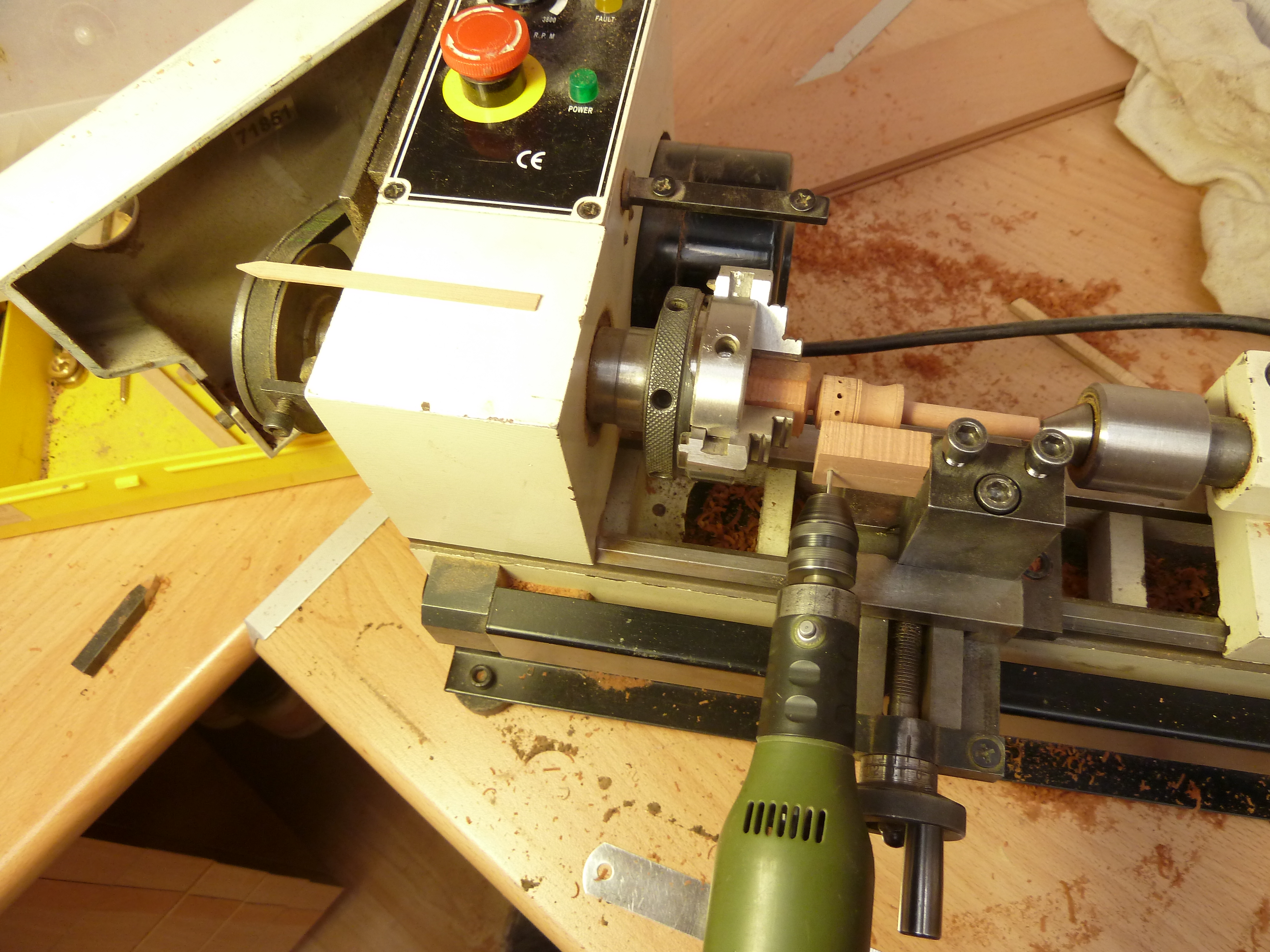

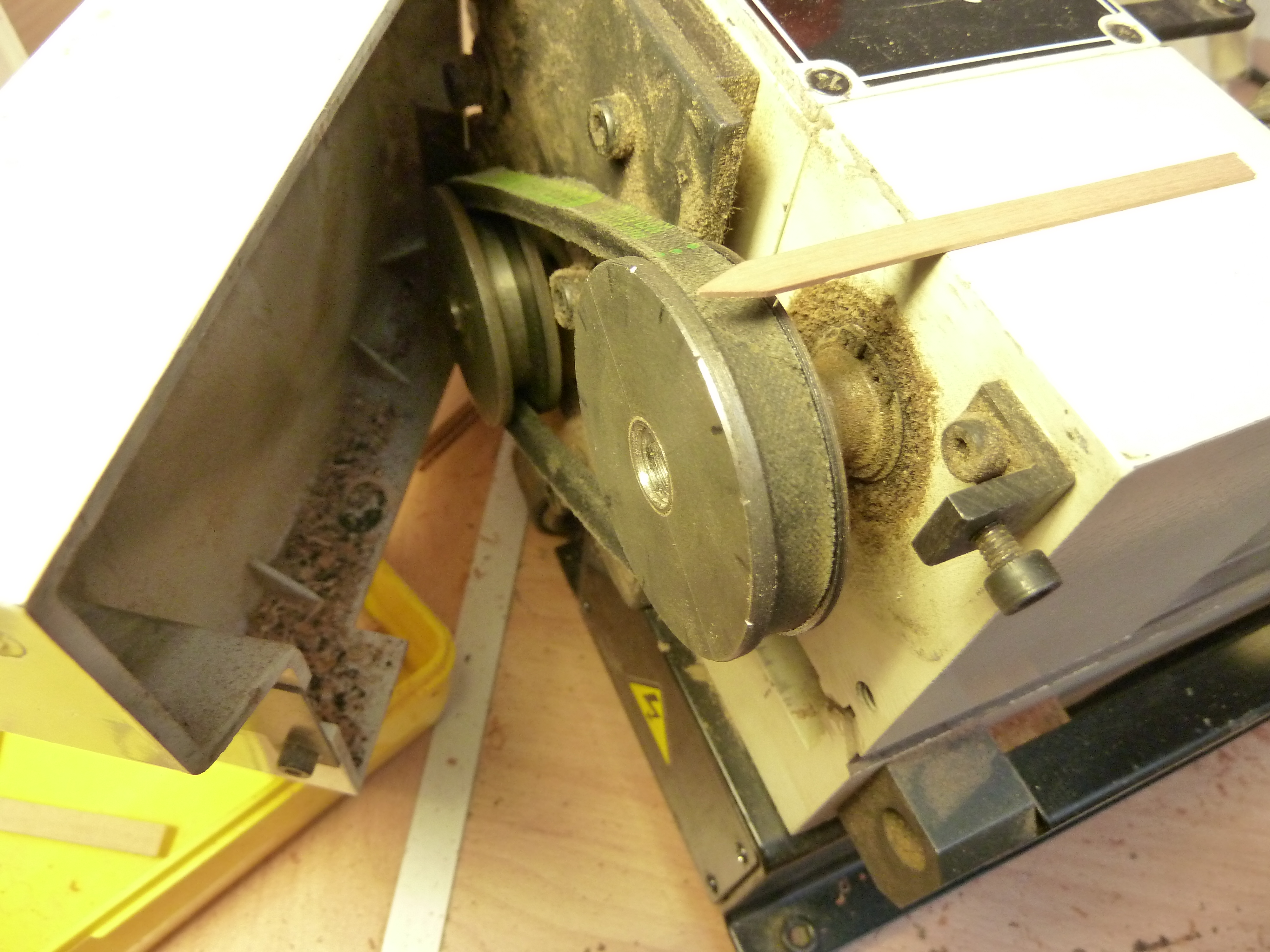

Изготовление шпиля. Выточил на токарном станке и не снимая разметил и просверлил отверстия под вымбовки. Делительной головки у меня нет, поэтому сделал примитивное приспособление для деления. В резцедержатель изготовил кондуктор, по которому бормашиной просверлил отверстия. Из квадратного надфиля сделал бородок и им сформировал квадратные отверстия.

[Dmitry Shevelev]

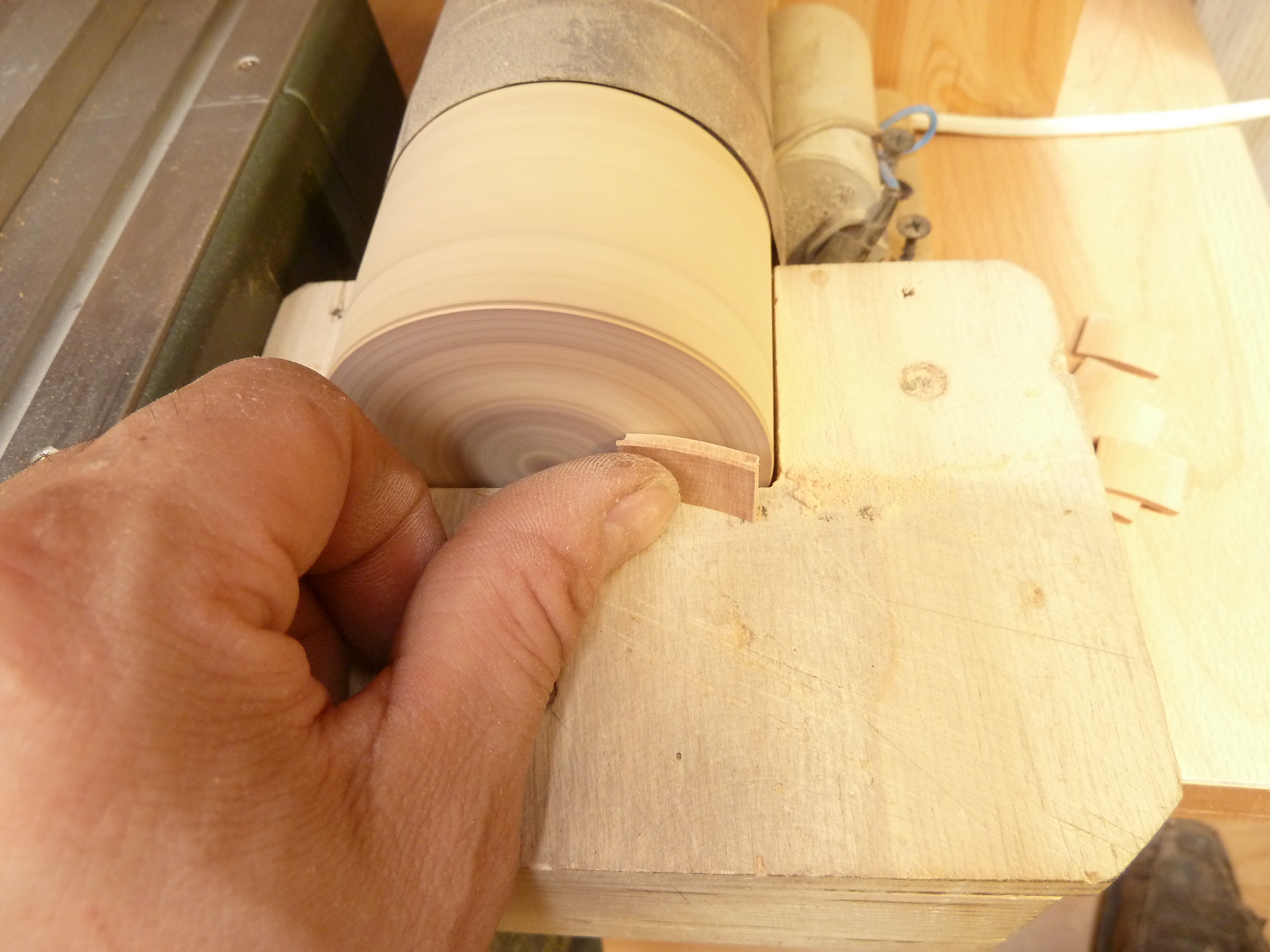

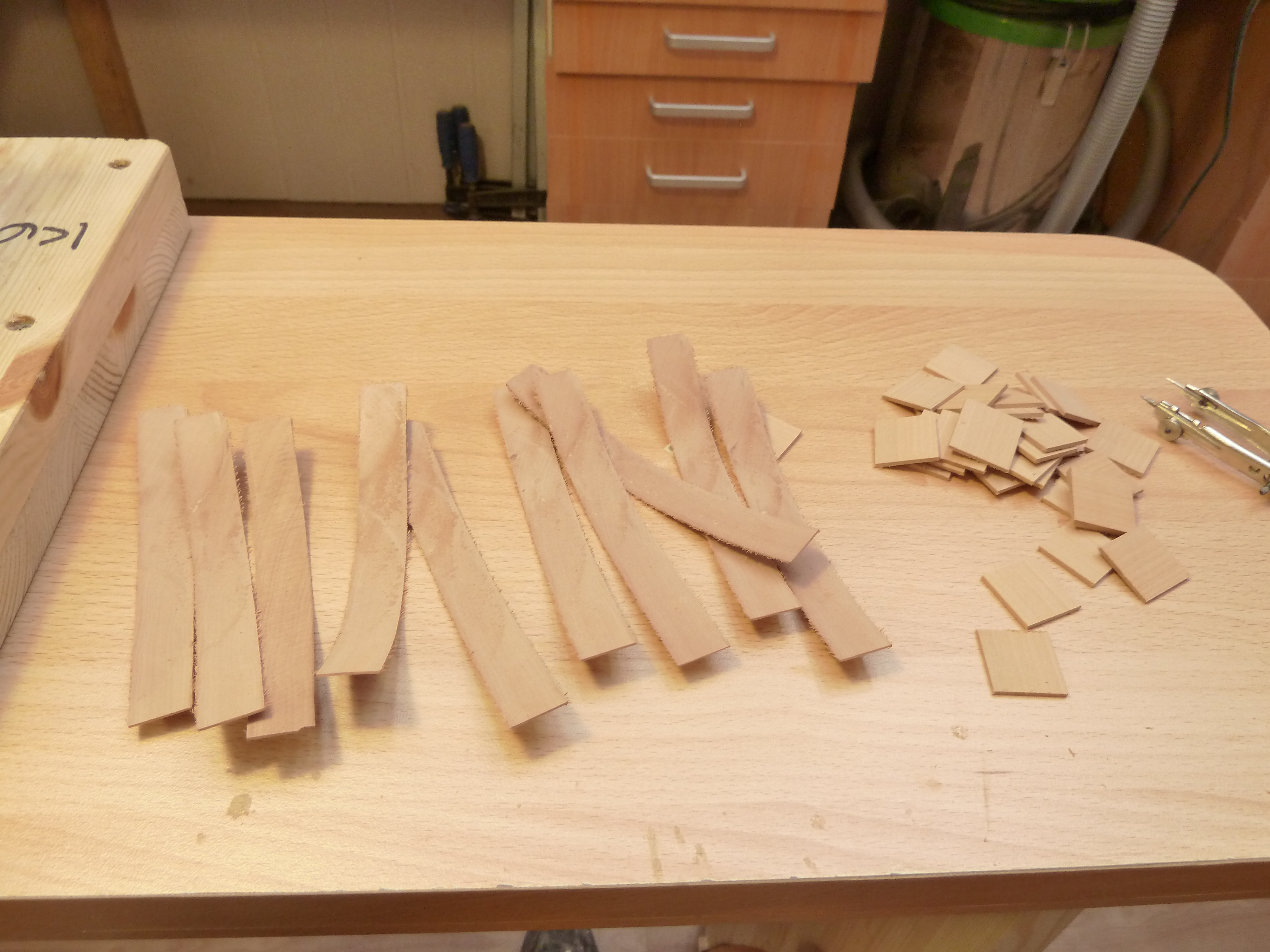

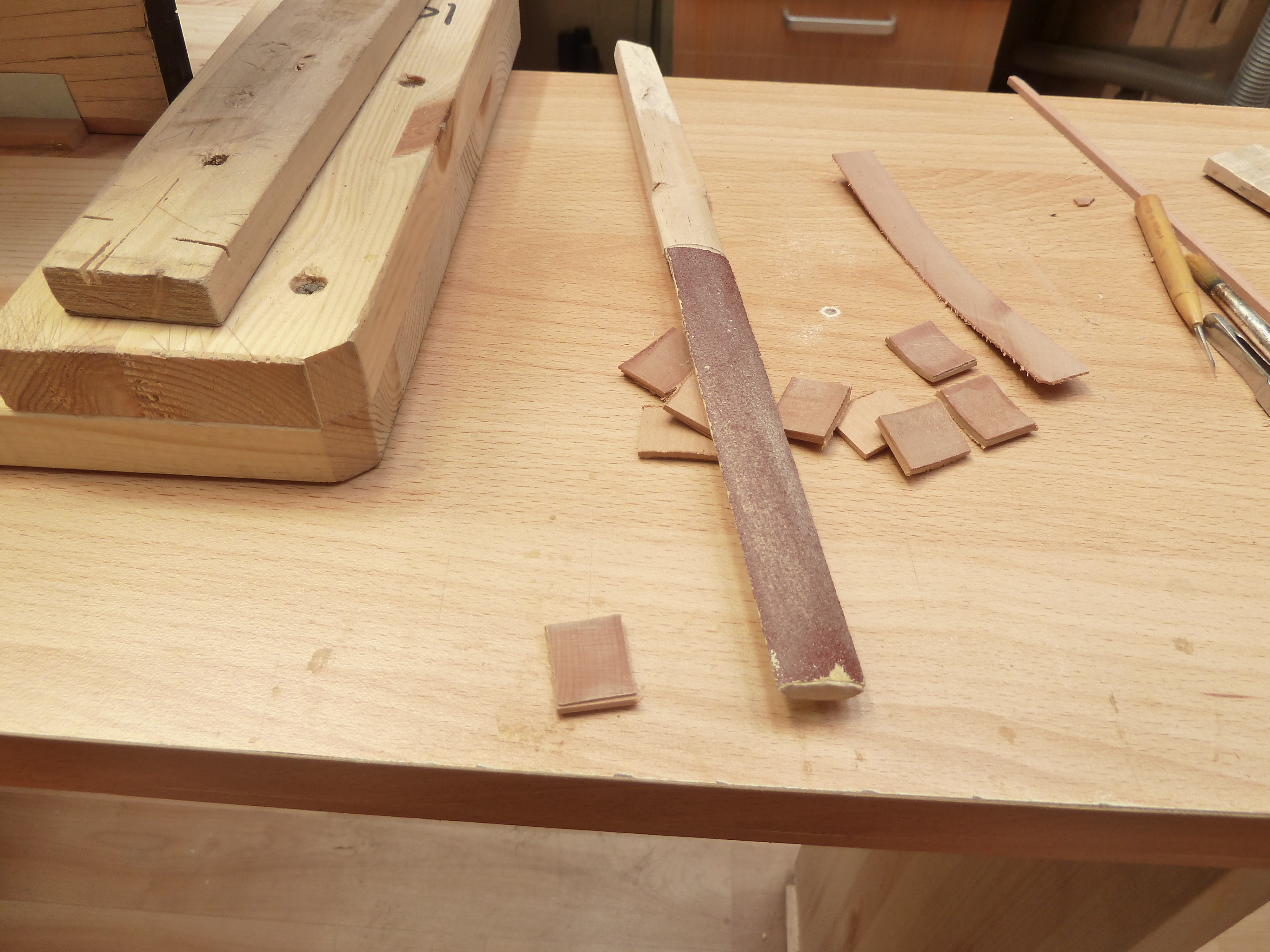

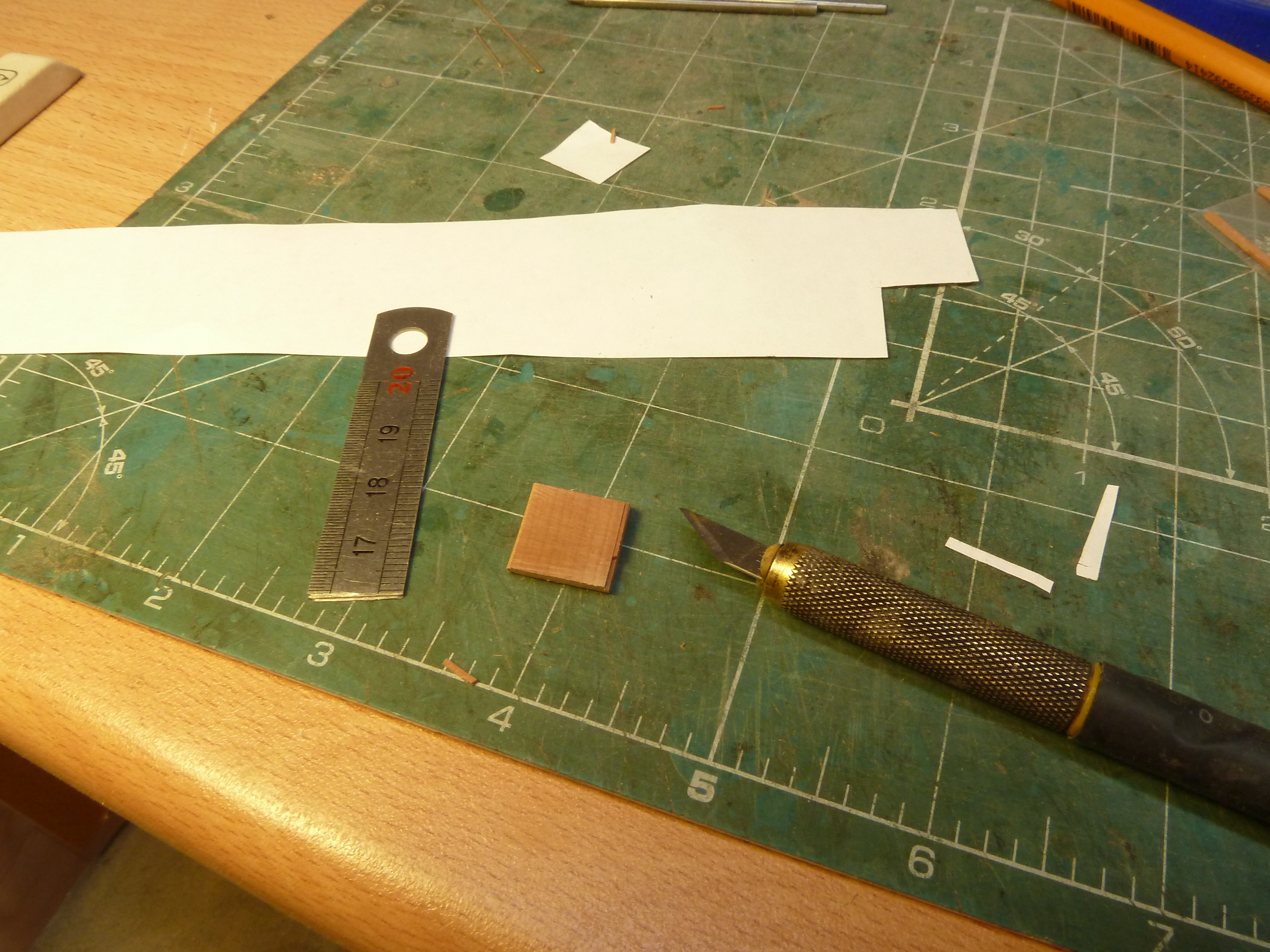

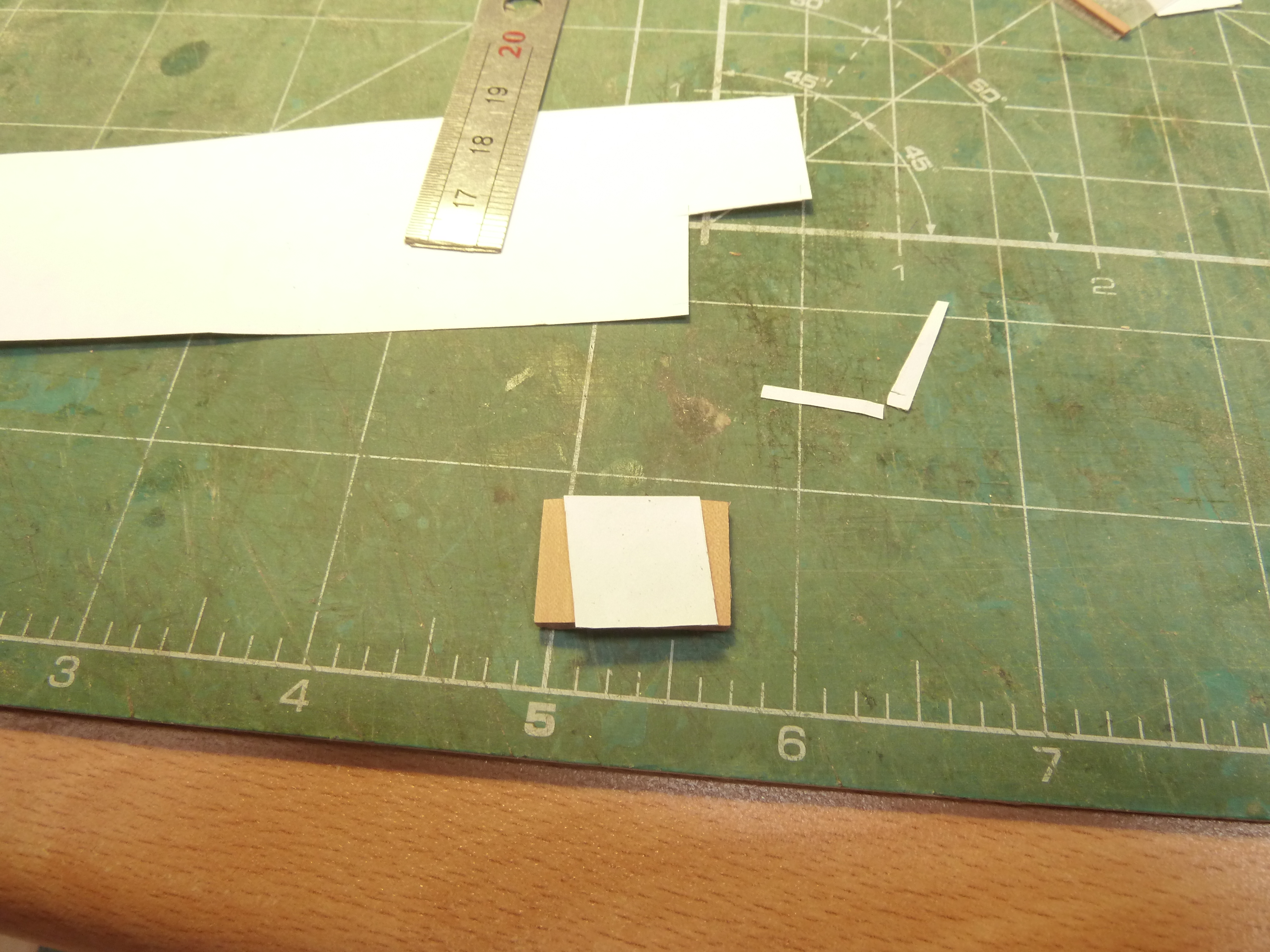

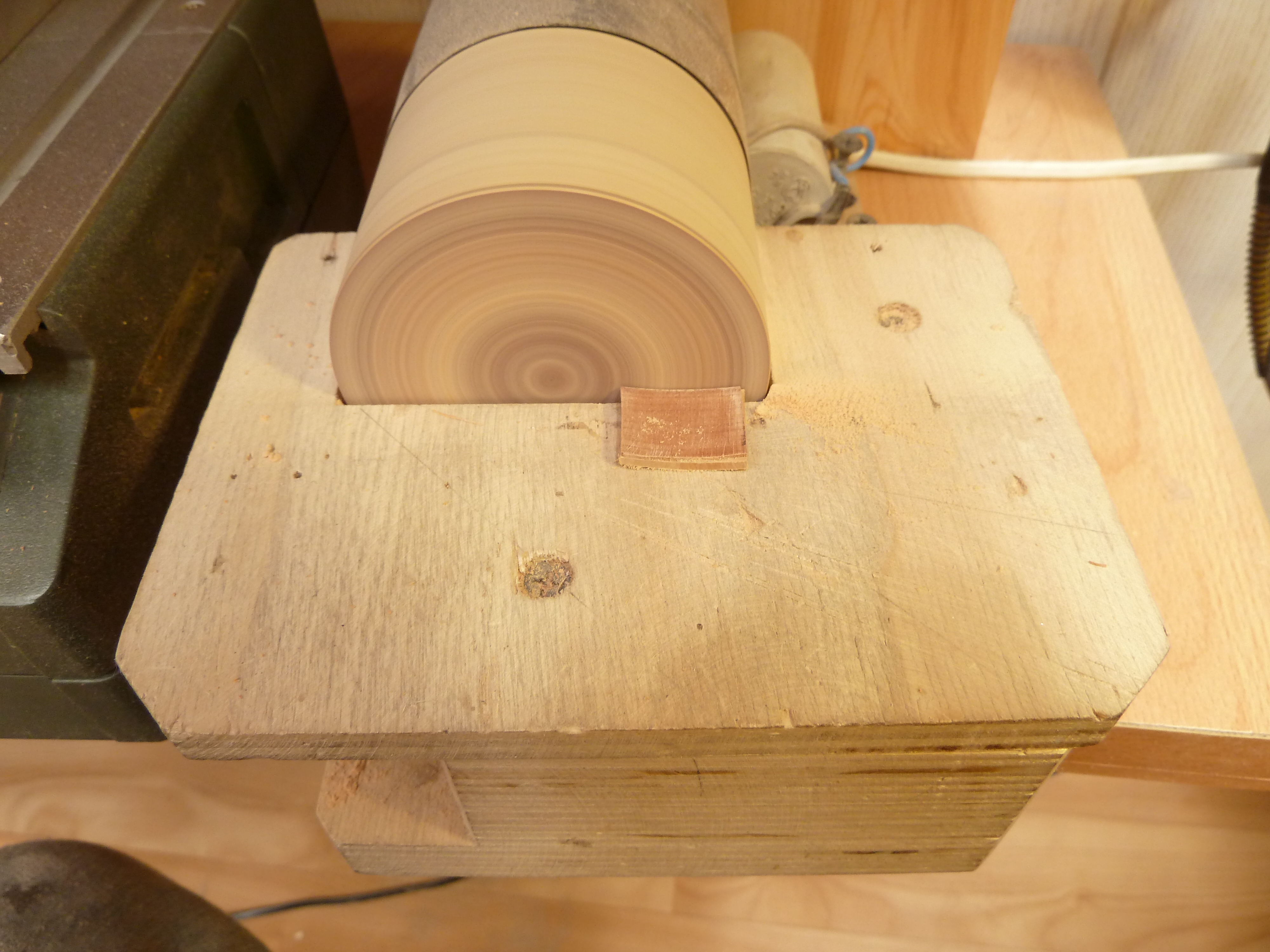

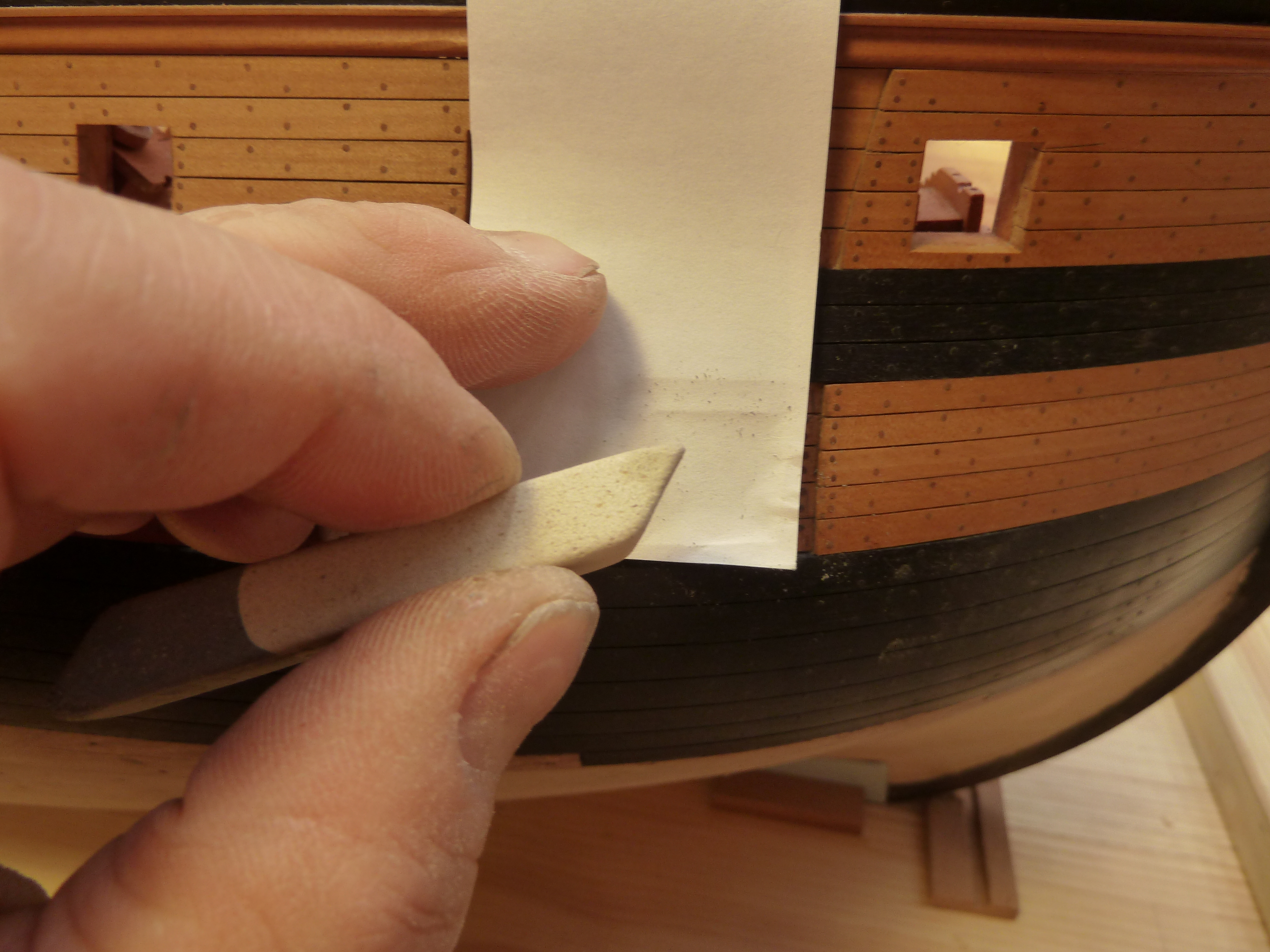

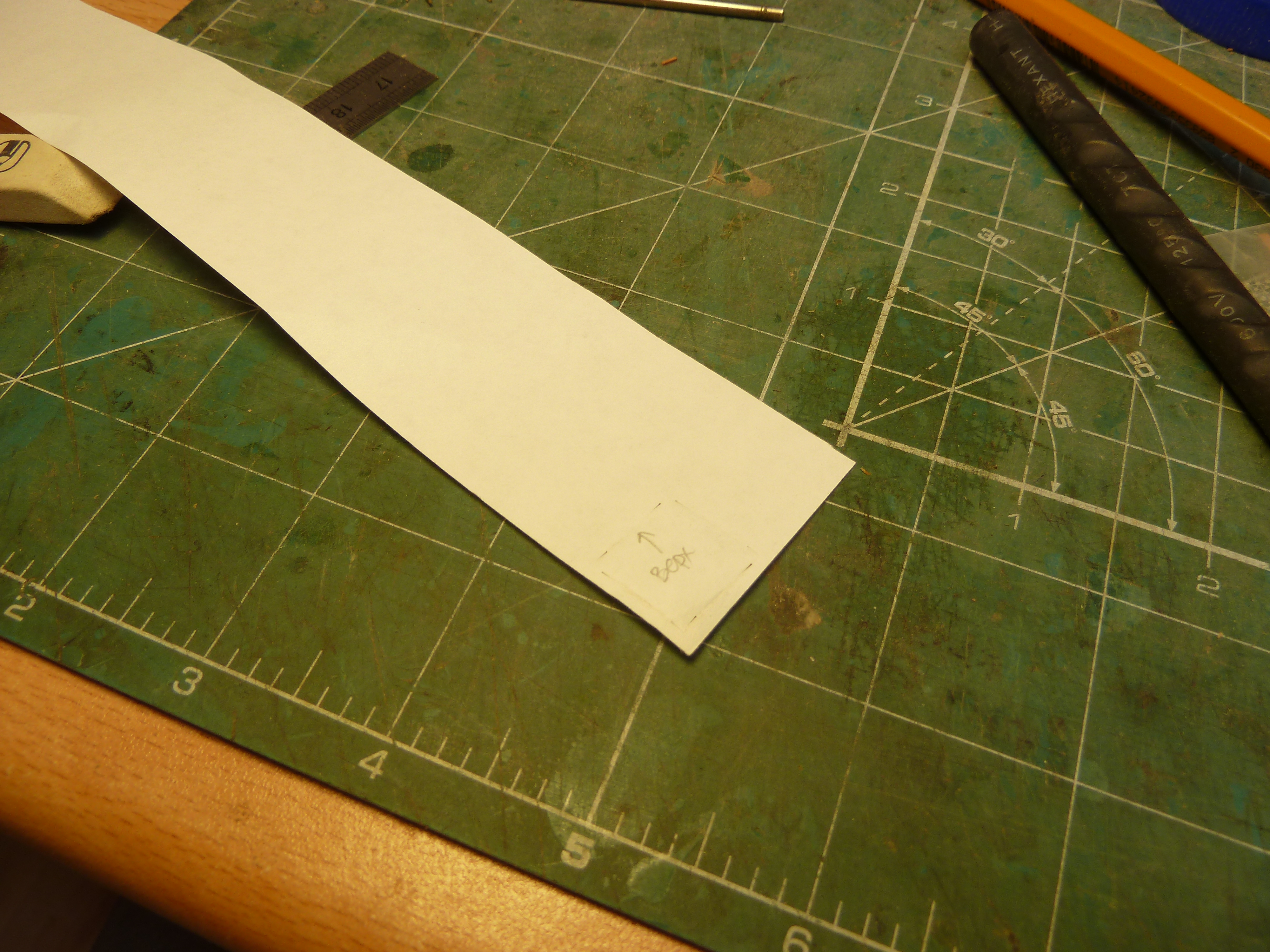

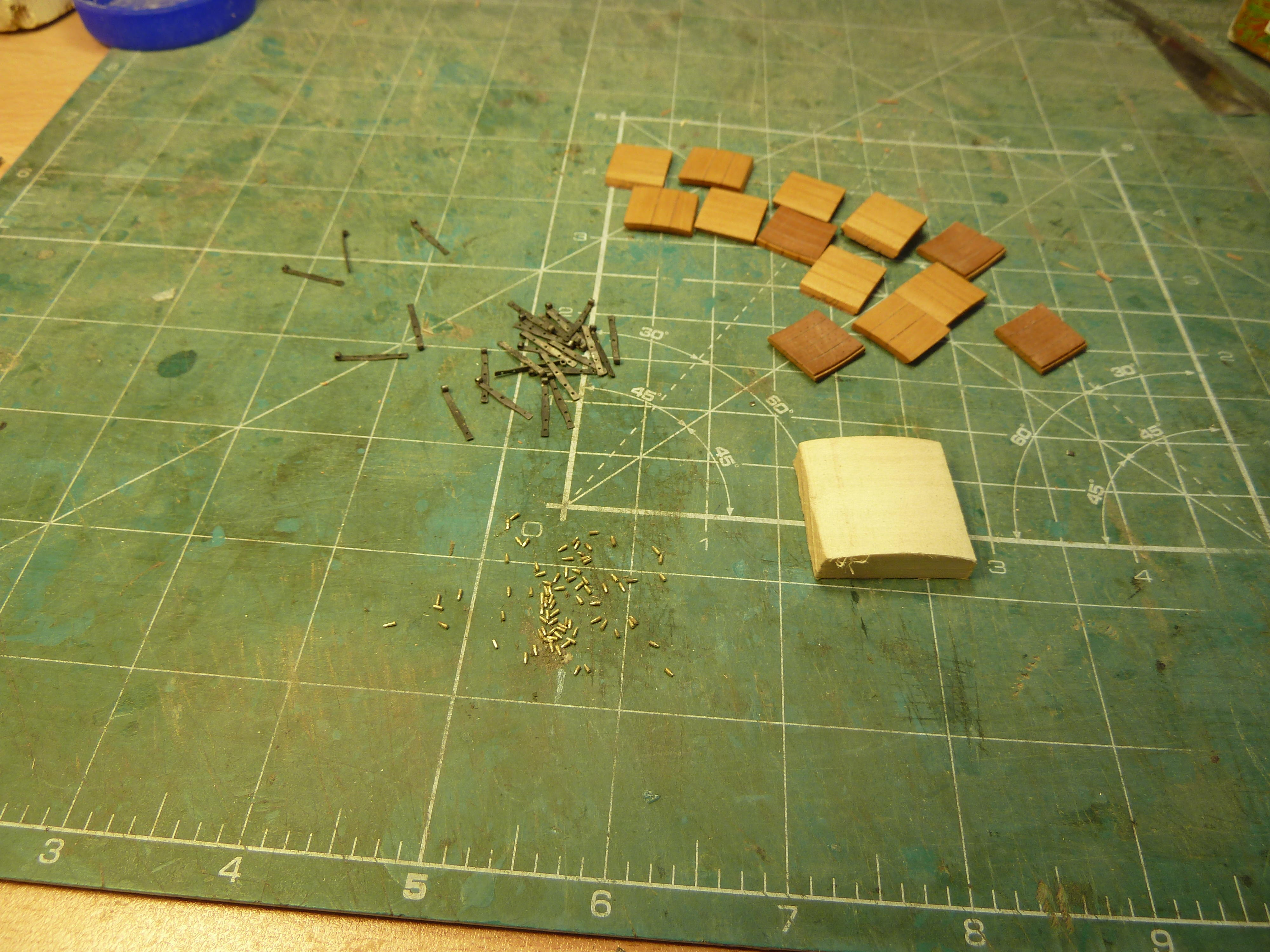

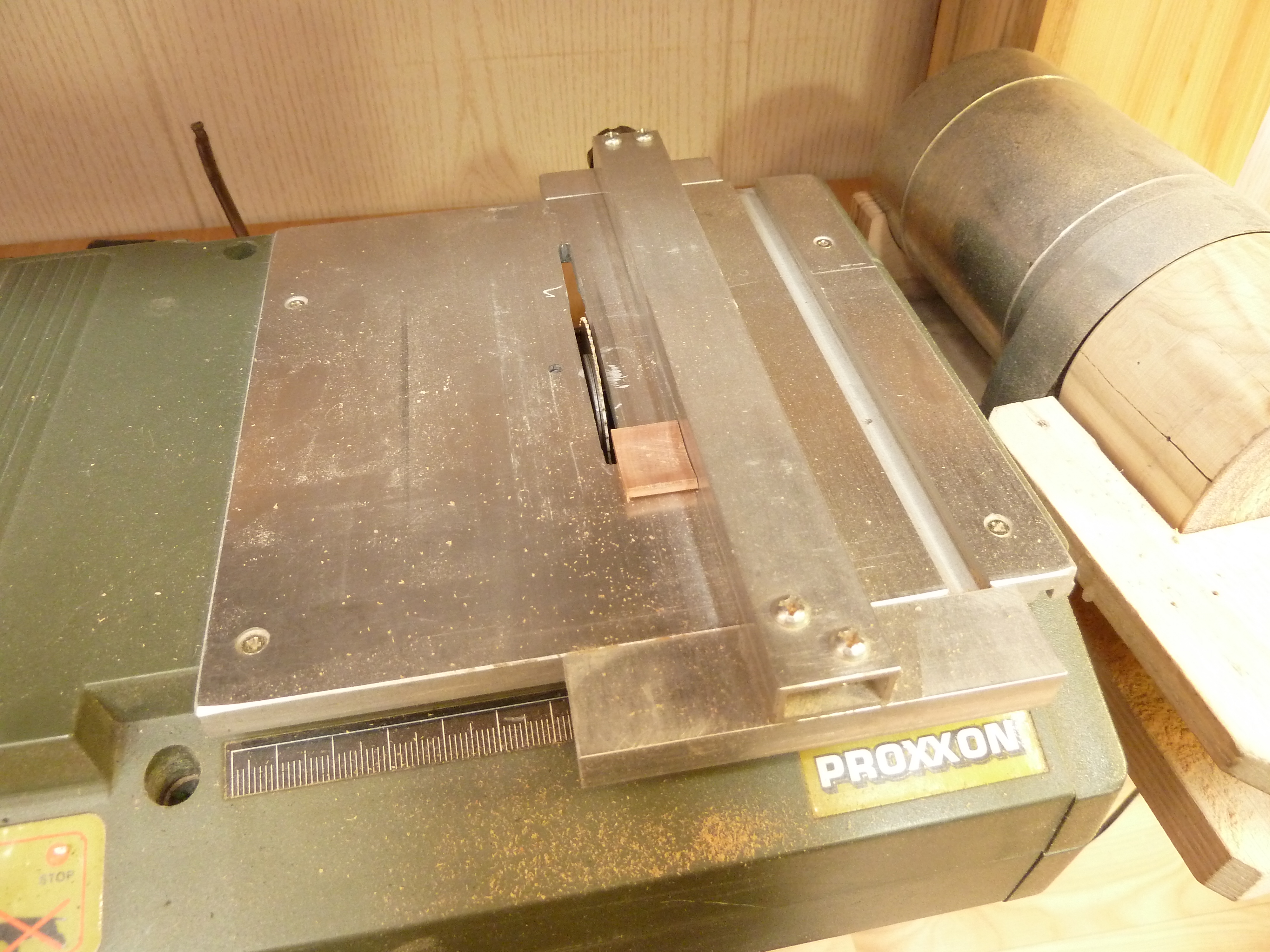

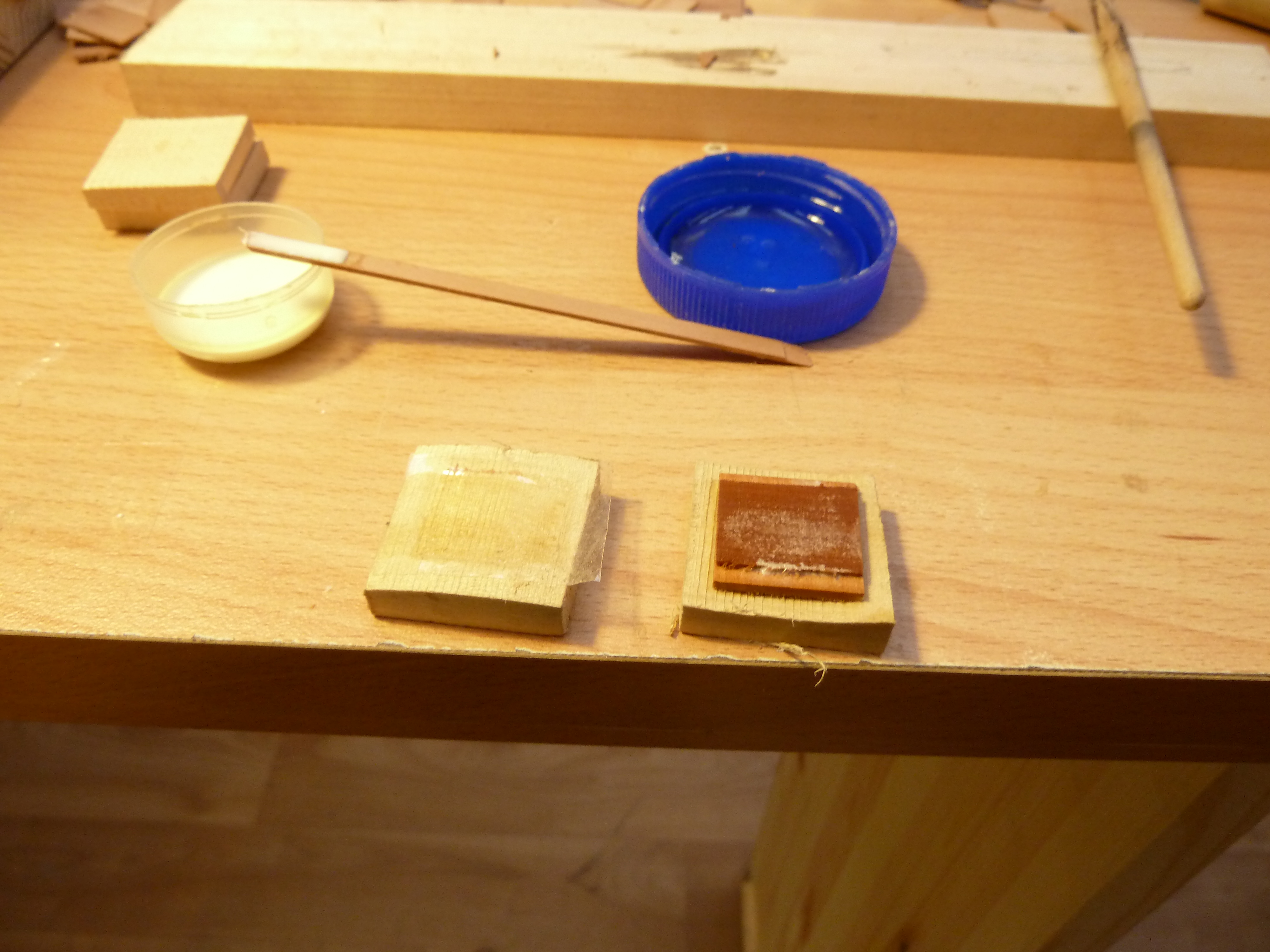

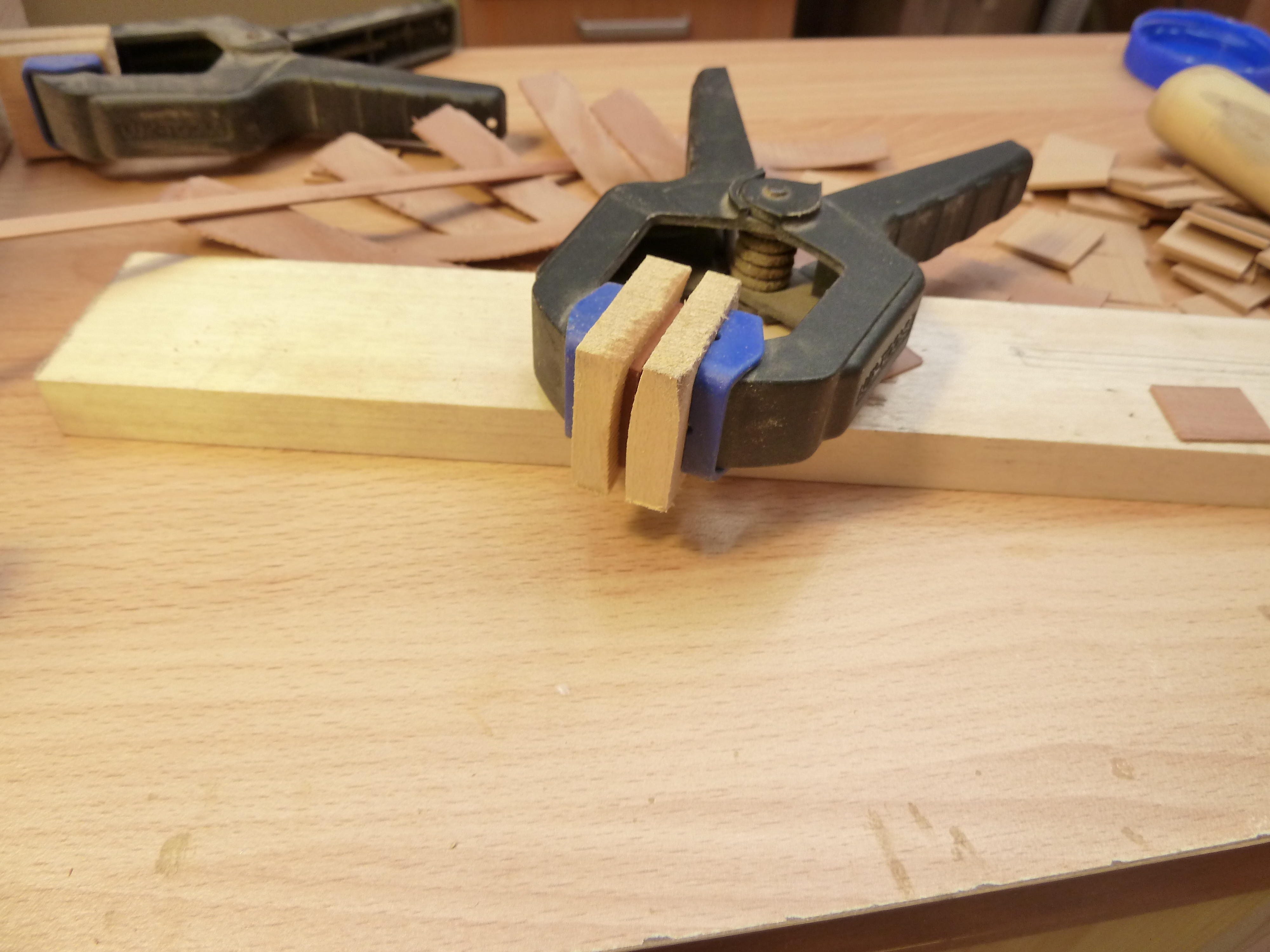

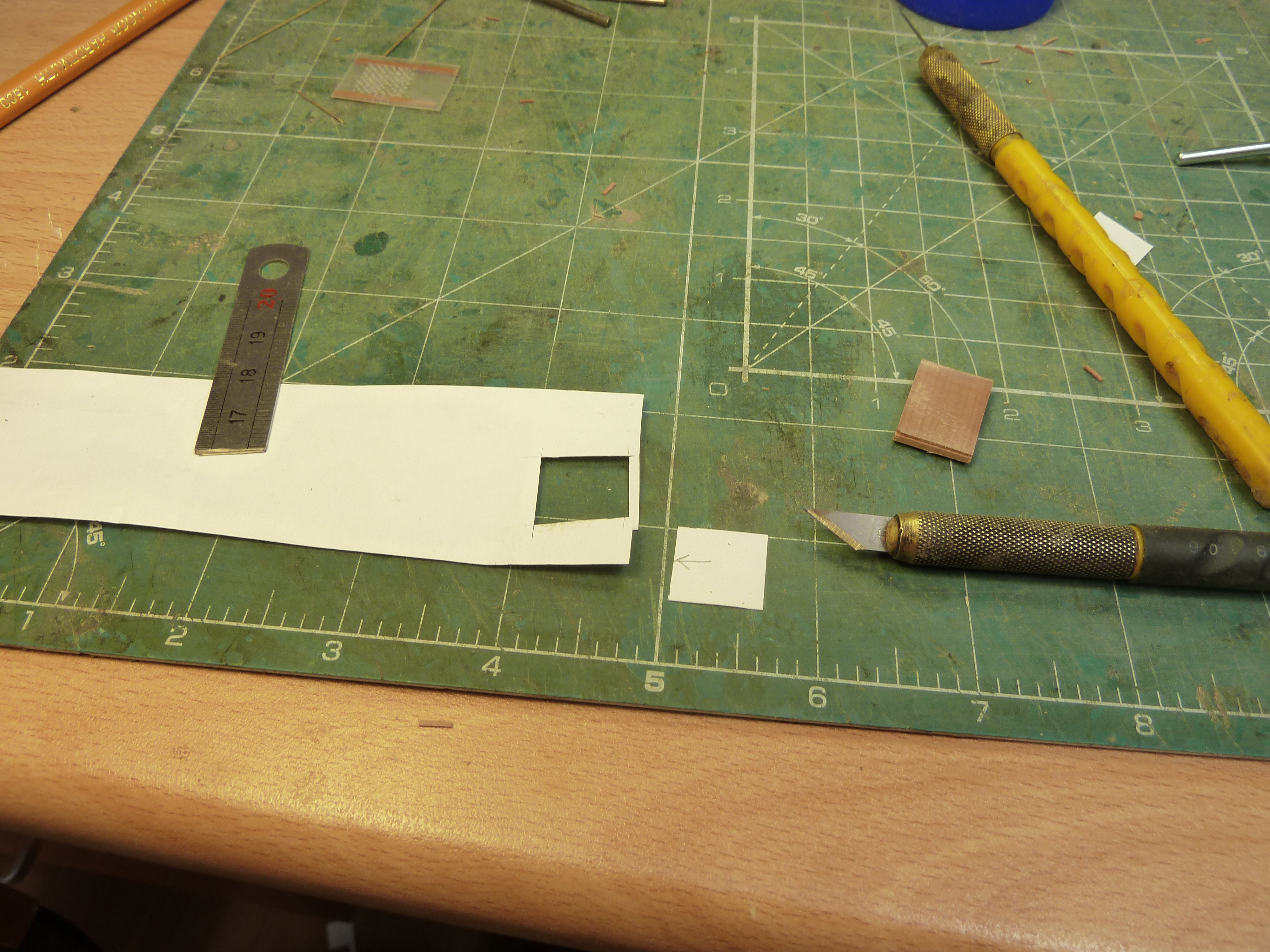

Изготовление крышек пушечных портов. Крышки двухслойные и выгнутые согласно обводам борта. Наружный слой - светлая груша, внутренний розовая, причем в торец. Для склейки и гиба сделал несколько шаблонов. Склеивал на жидкий ПВА , смочив половинки водой. Жидкий клей пропитывает внутренний торцовый слой насквозь, поэтому чтобы он не приклеивался шаблон оклеил скотчем. На внешнем виде это никак не сказывается. Через сутки с заготовкой крышки можно работать. Крышки имеют одну ширину, но форма у всех разная, из за седловатости палубы. Только ближе к середине они имеют почти прямоугольную форму, к оконечностям форма ближе к ромбу. На всех заготовках сделал базу и отпилил вторую сторону параллельно, согласно ширине крышки. теперь для каждой крышки нужно сделать шаблон. На порт накладываю лист бумаги и ластиком протираю по периметру порта. Образуется хорошо видимая вмятина, повторяющая форму порта. С обратной стороны делаю засечки по углам и ножом вырезаю шаблон. Накладываю его на заготовку и разметив обрезаю запас. Нижняя часть имеет скос. На шлифовалке подгоняю крышку на место, стараясь чтобы она плотно без щелей вставала не место и пронумеровываю крышку. И так 28 раз.

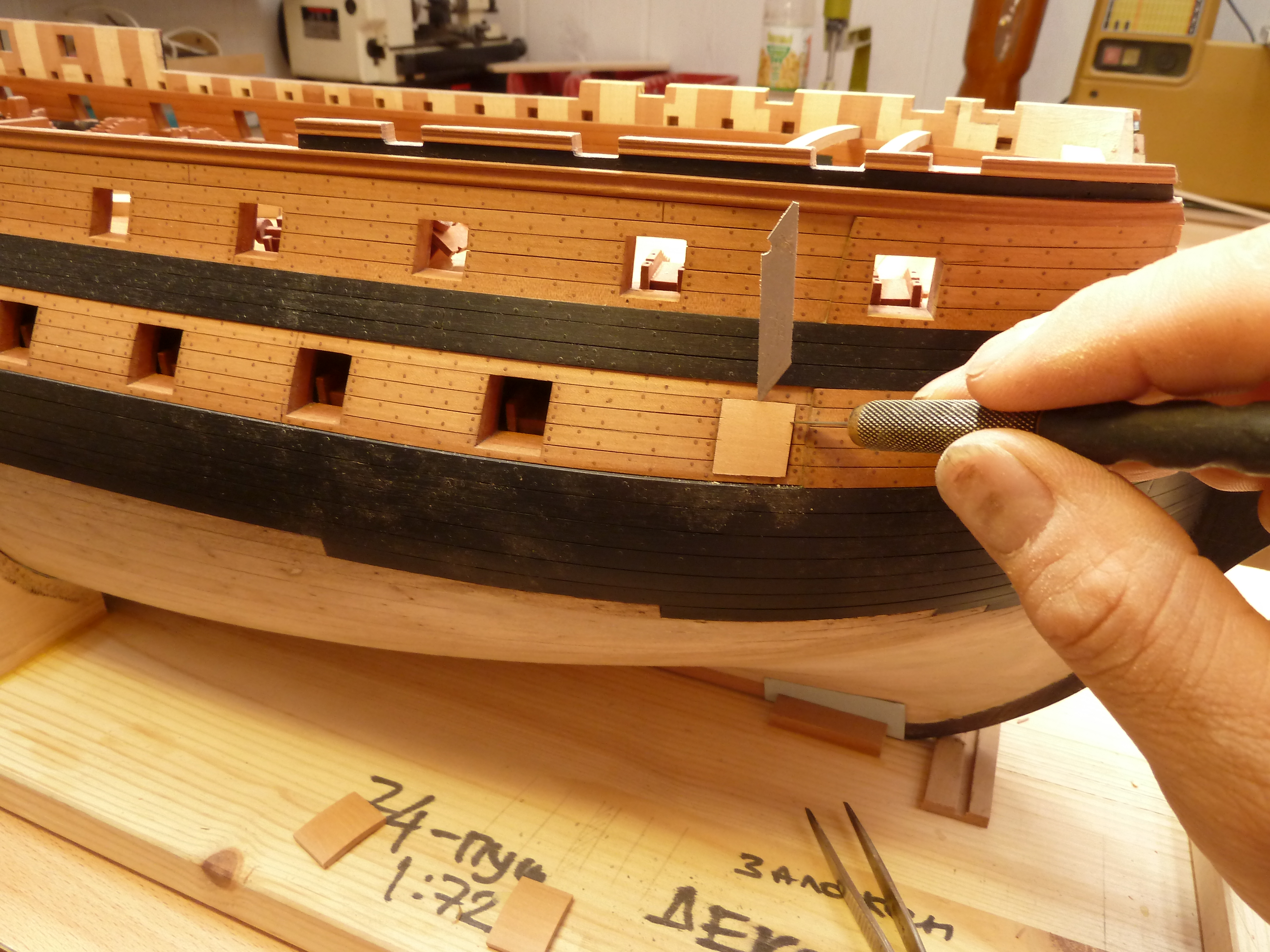

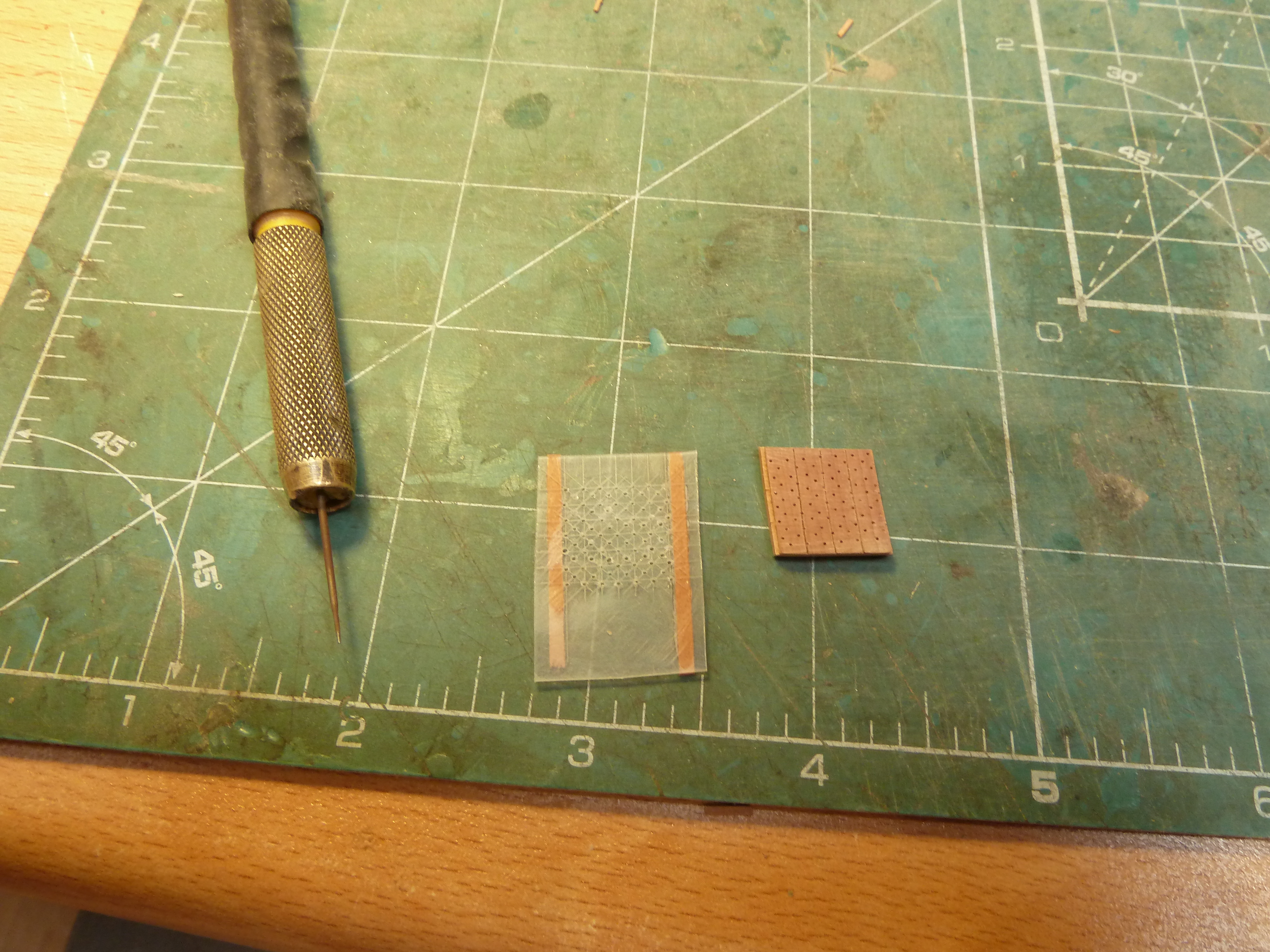

Имитацию гвоздей с внутренней стороны делаю по шаблону притупленной иглой. В 72 м масштабе это смотрится уместно, в более крупном нужно уже вбивать настоящие. Четверть внутри с трех сторон срезаю ножом до наружного слоя. Наружную сторону прочерчиваю ножом на чтобы швы совпадали с обшивкой.

[Dmitry Shevelev]

...

[Dmitry Shevelev]

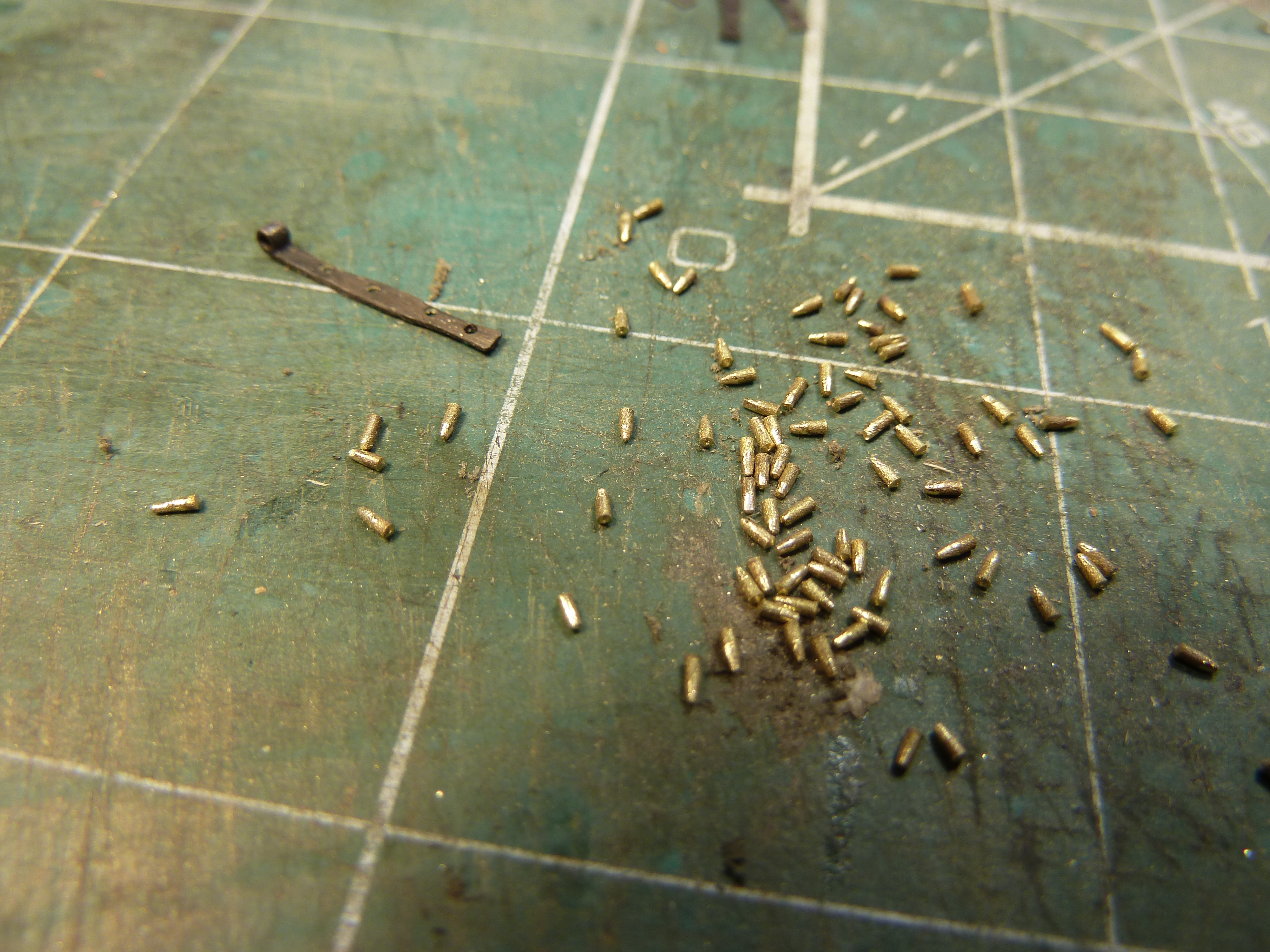

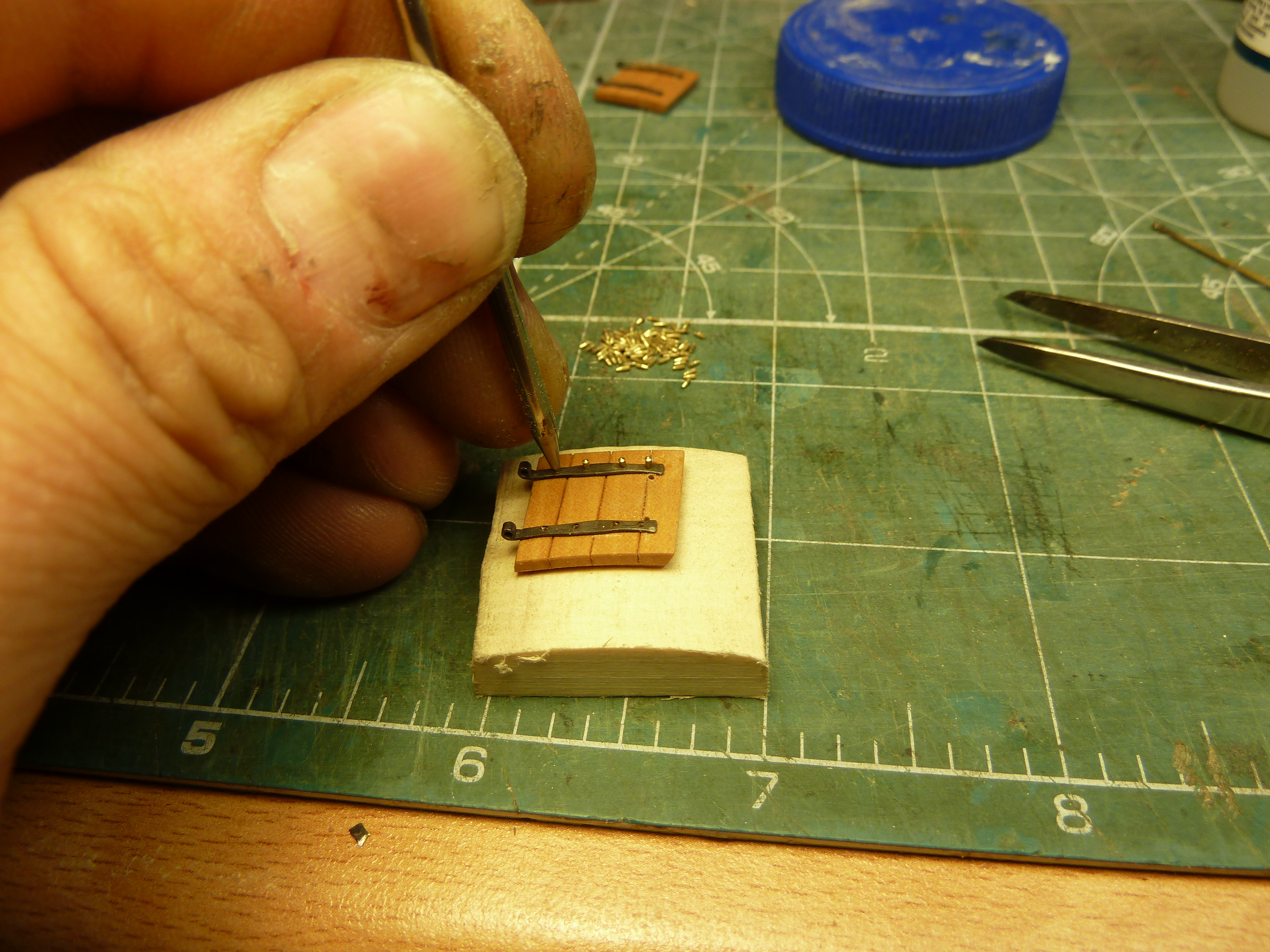

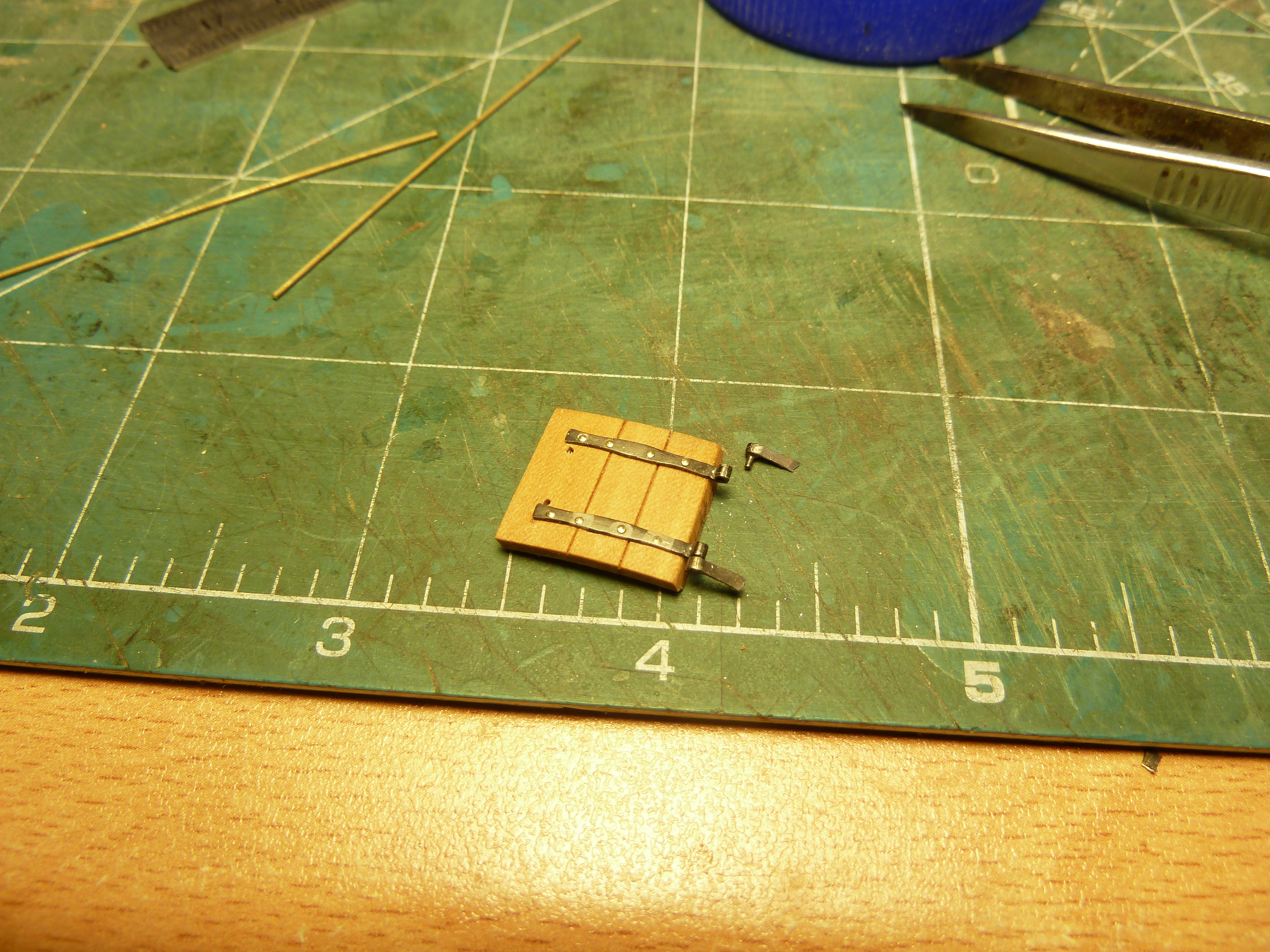

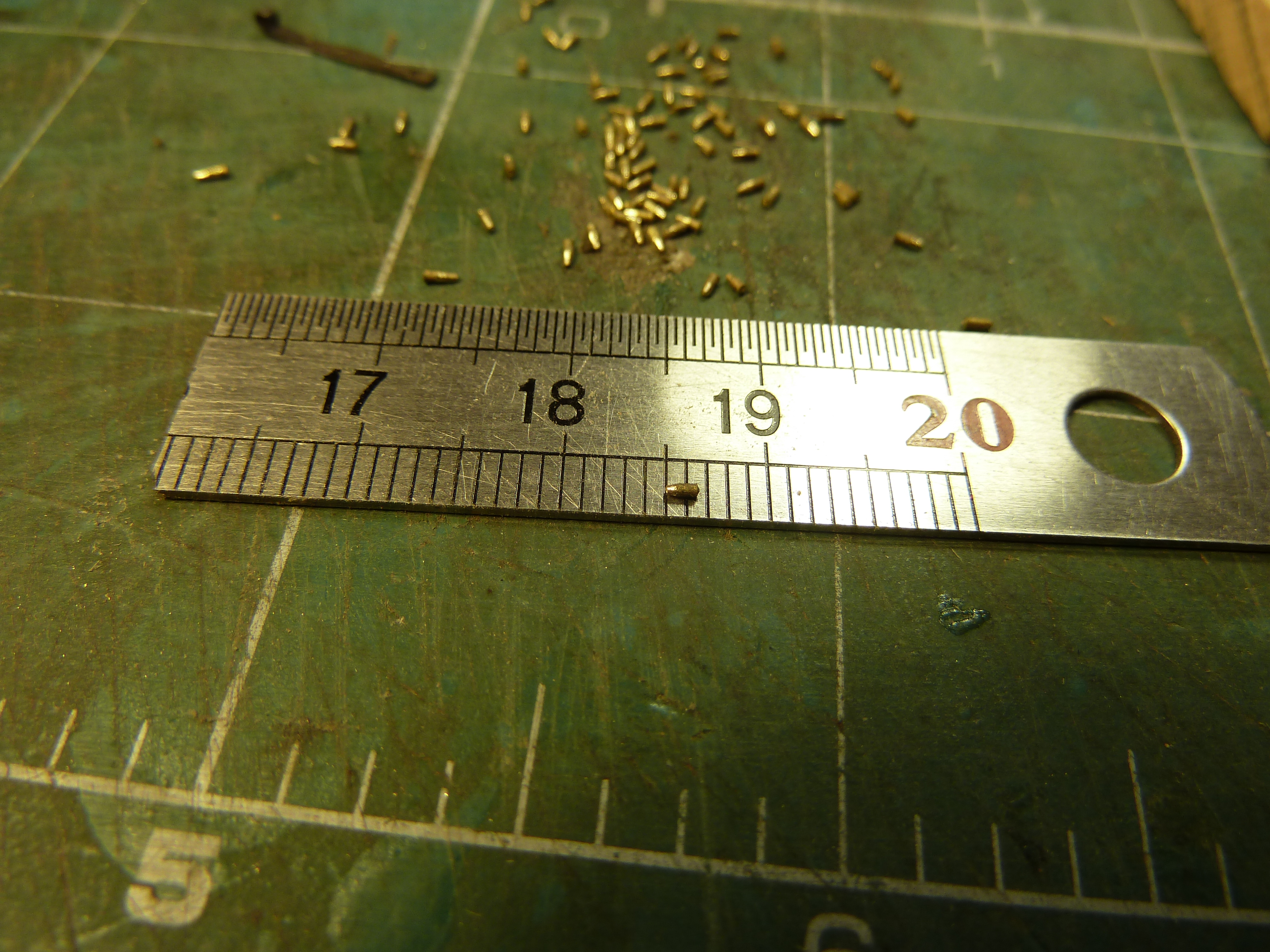

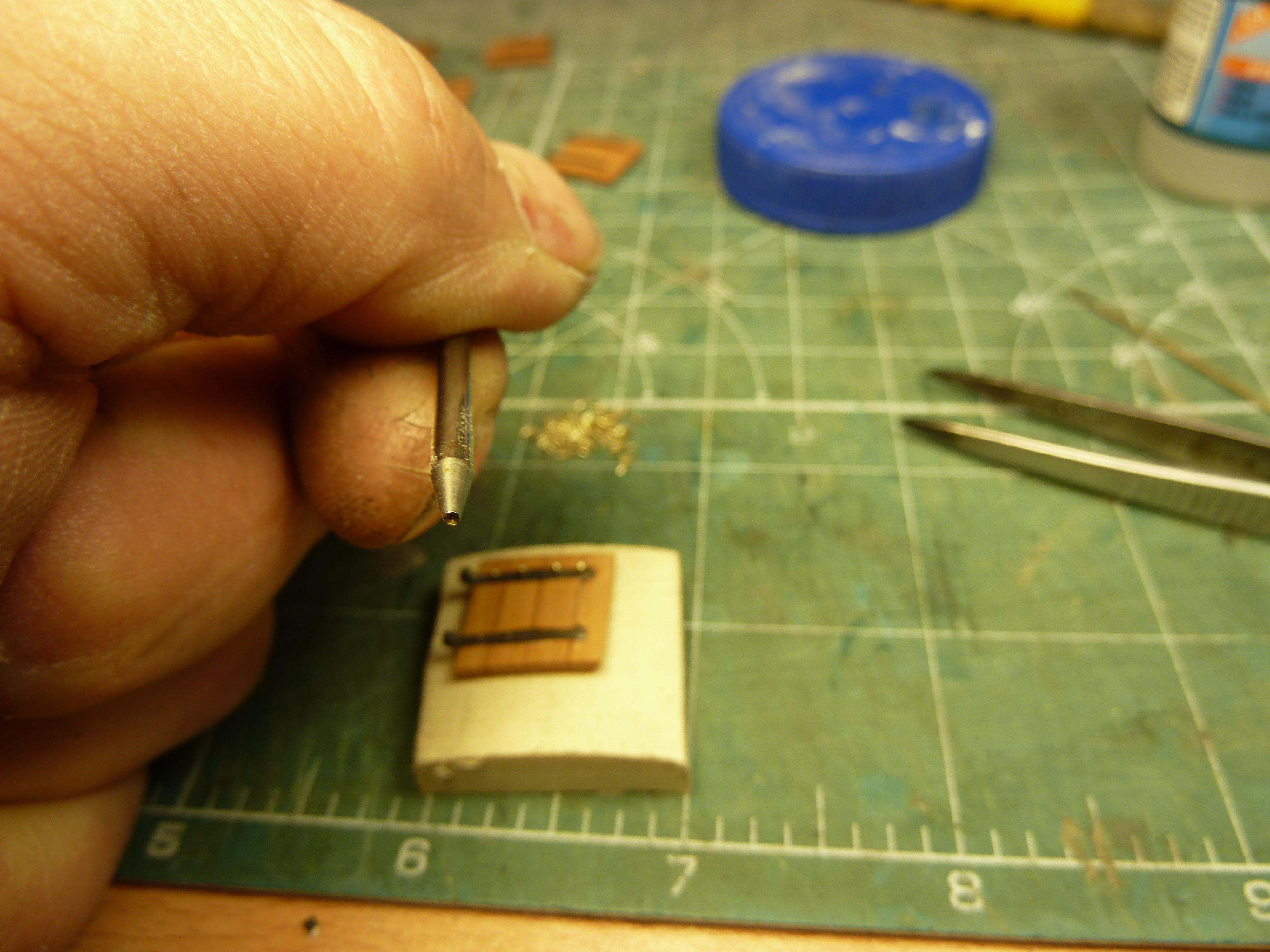

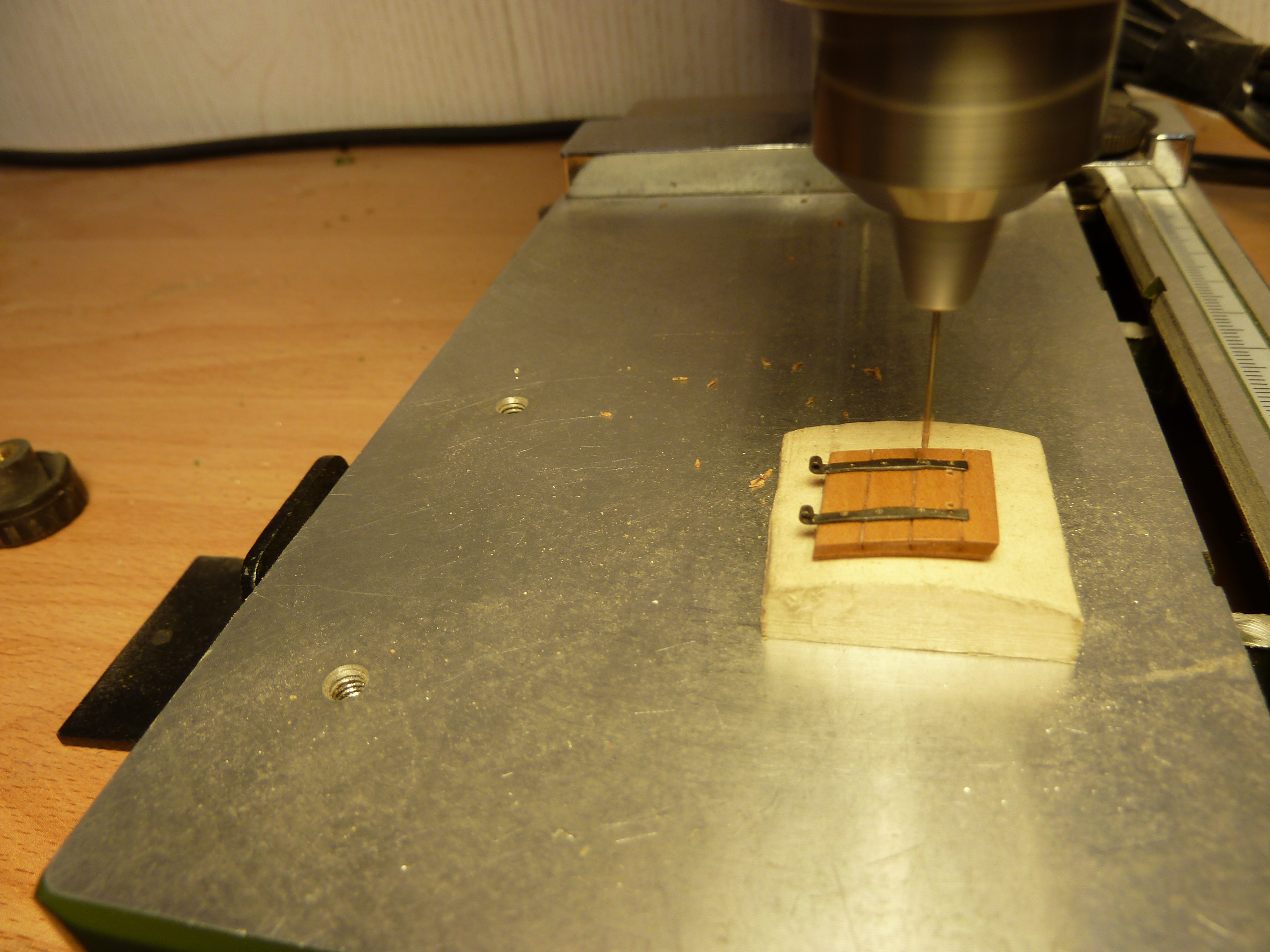

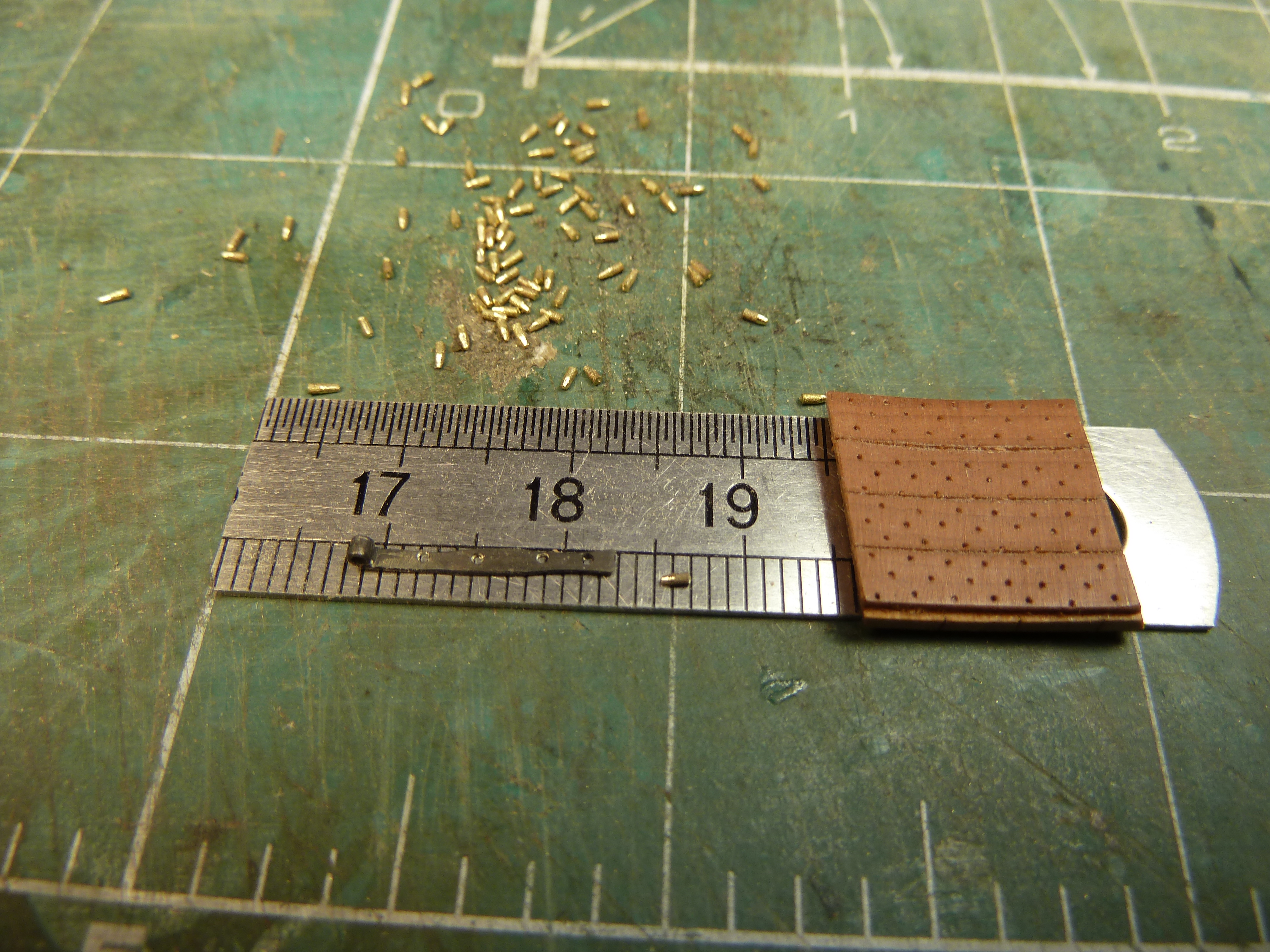

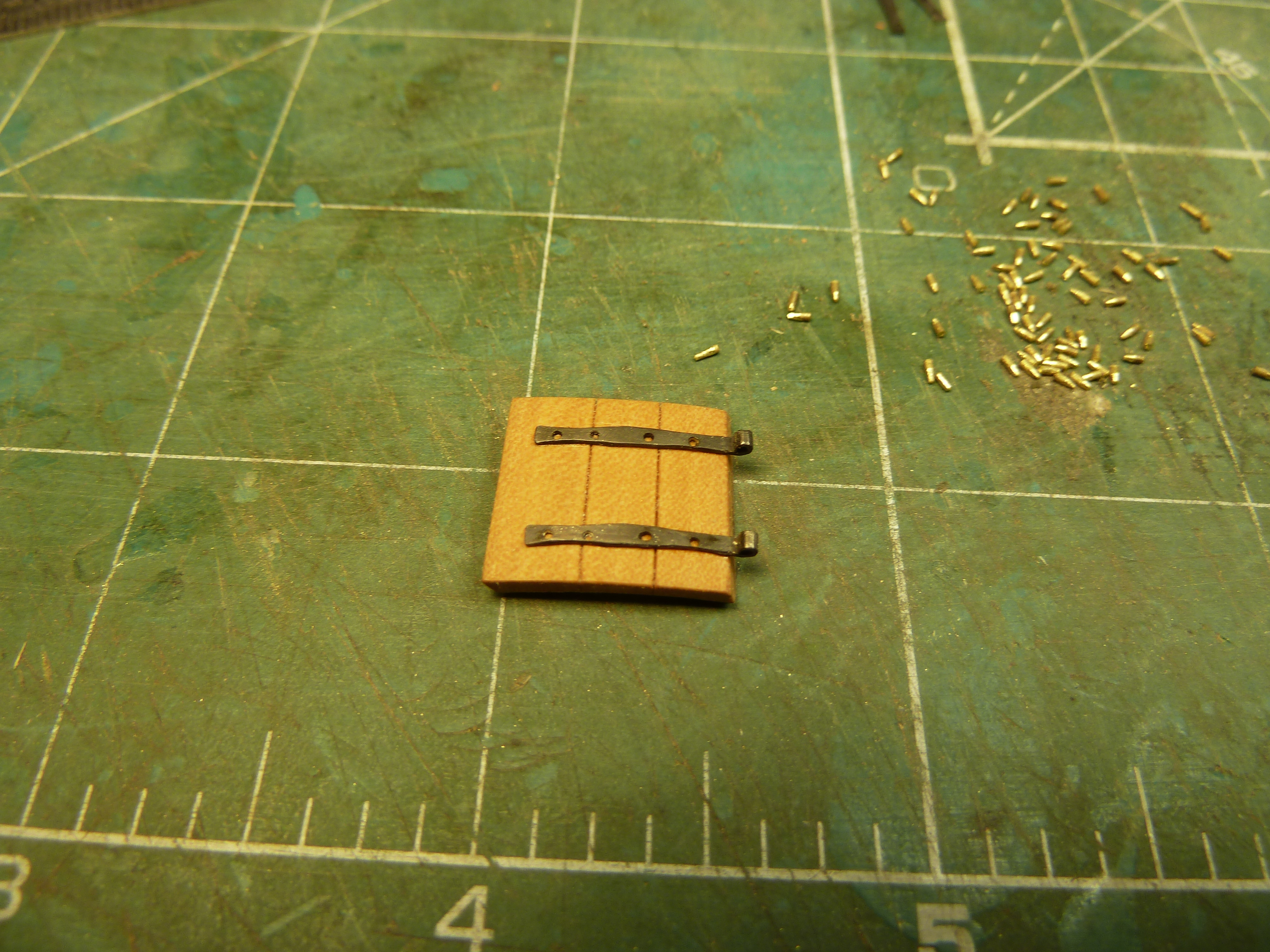

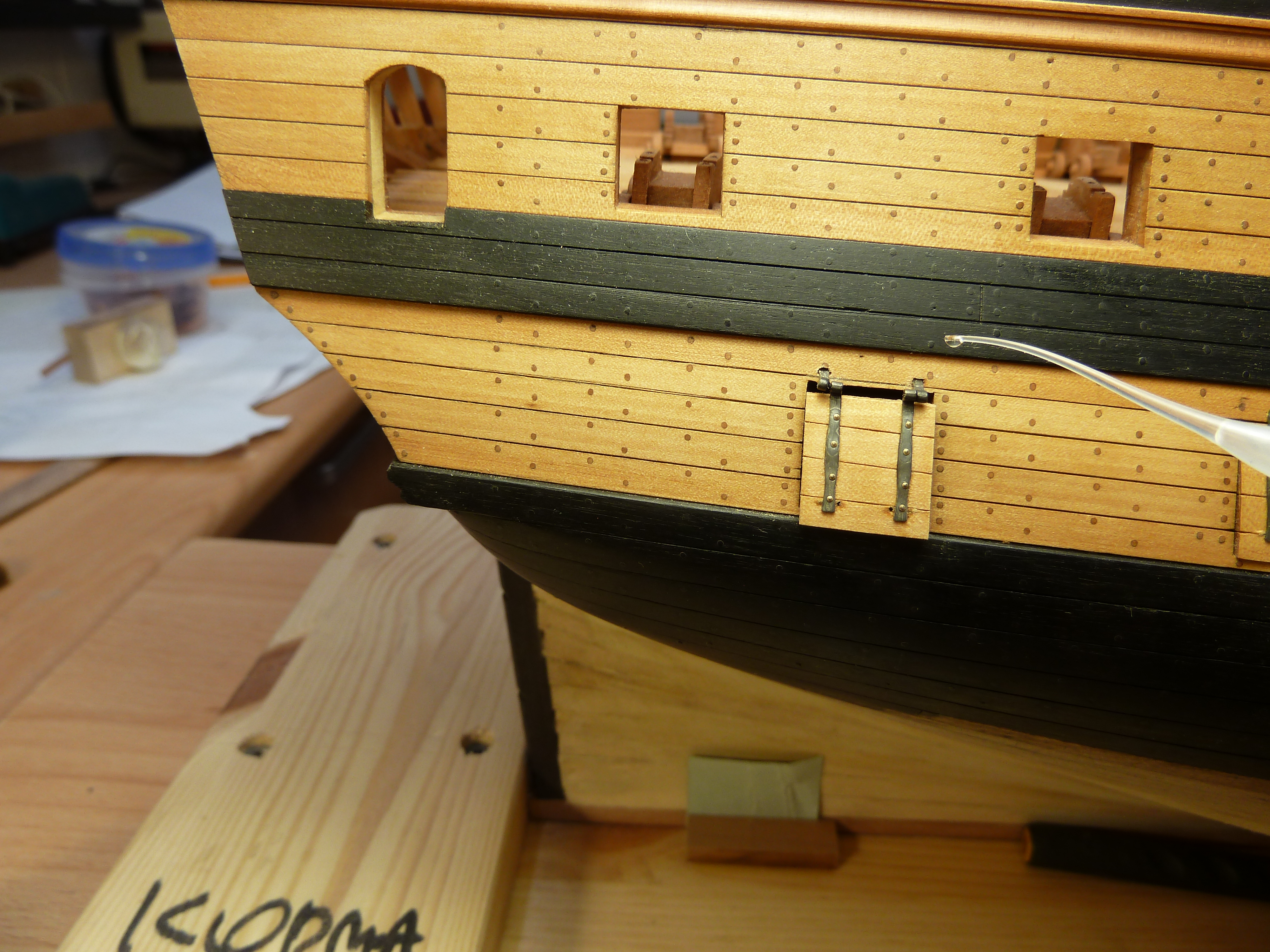

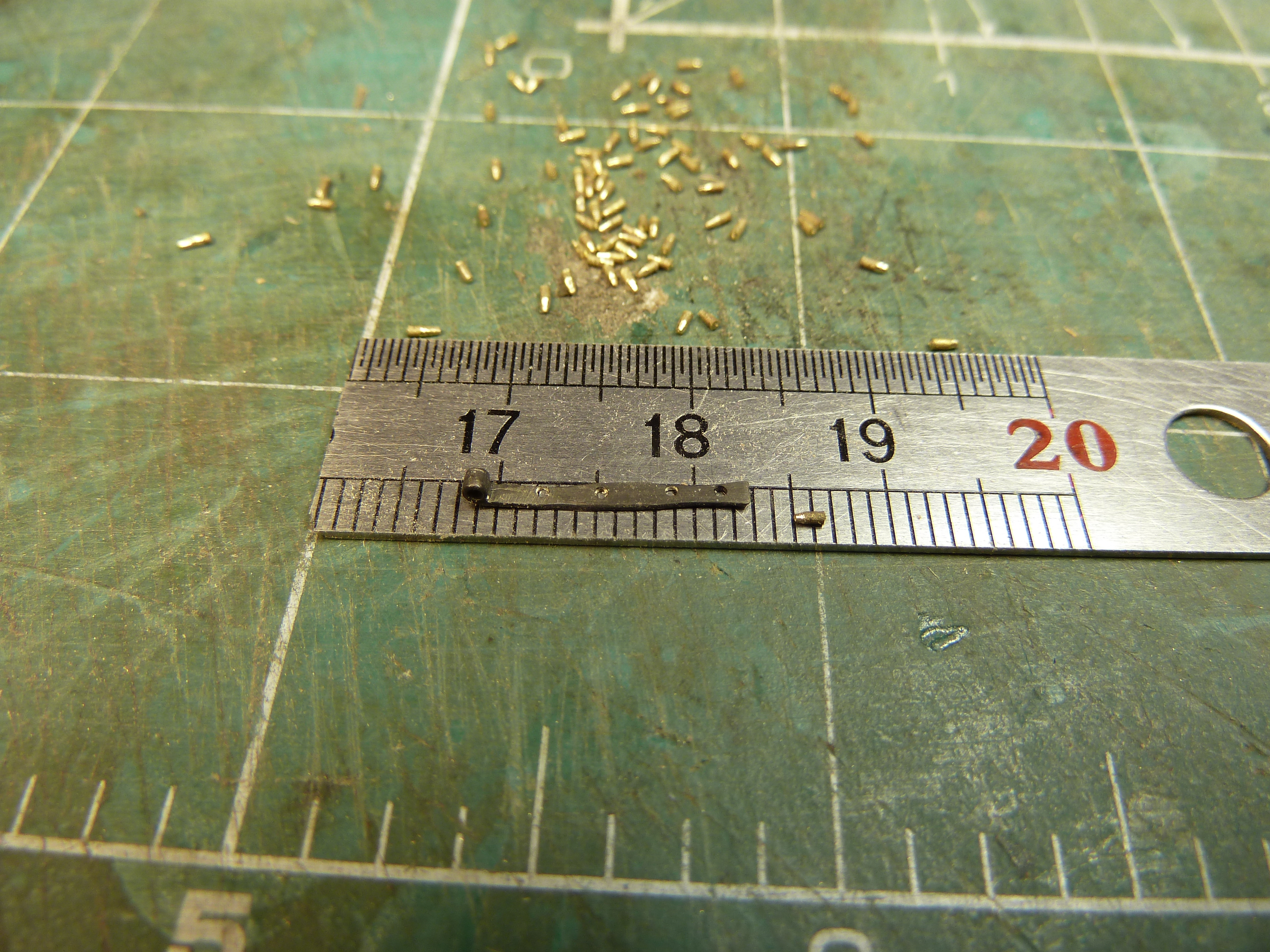

Установка петель. К крышке прихвачены циакрином, для удобства монтажа. Далее петля держится исключительно за счет гвоздей. Диаметр гвоздей - 0, 5. Забивать гвозди с выпуклой шляпкой, не повредив её удобно подходящей корневерткой.

[Dmitry Shevelev]

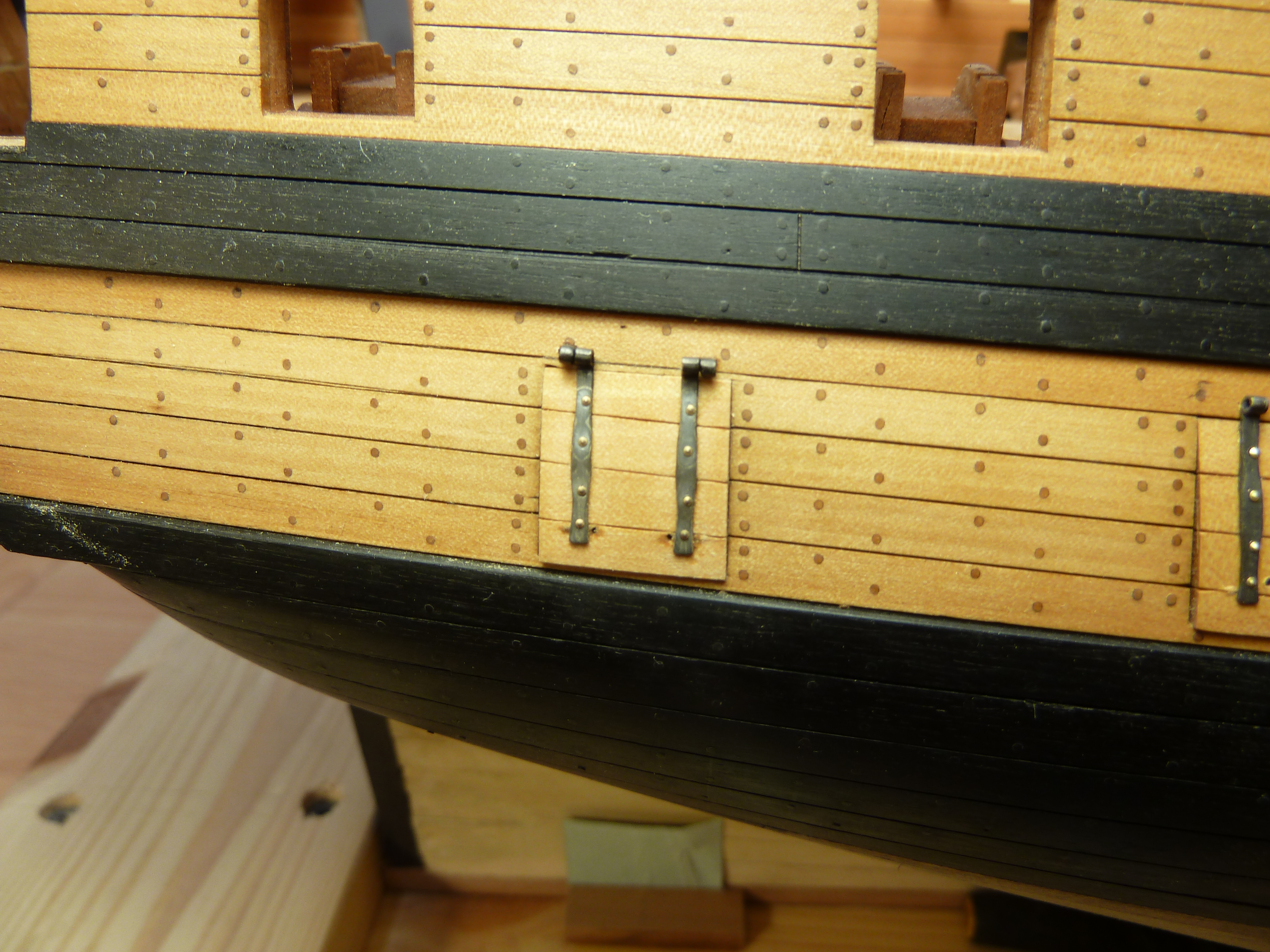

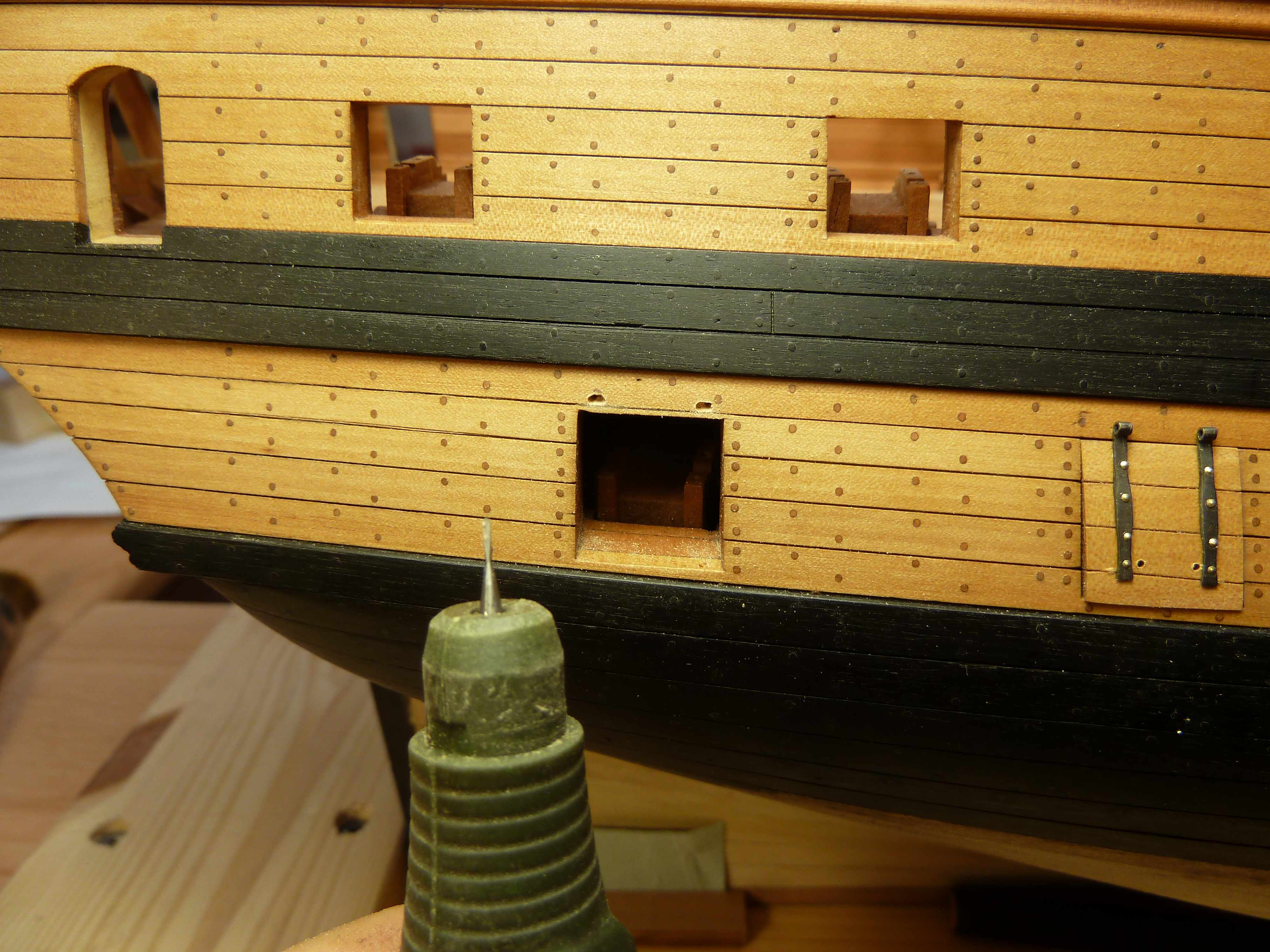

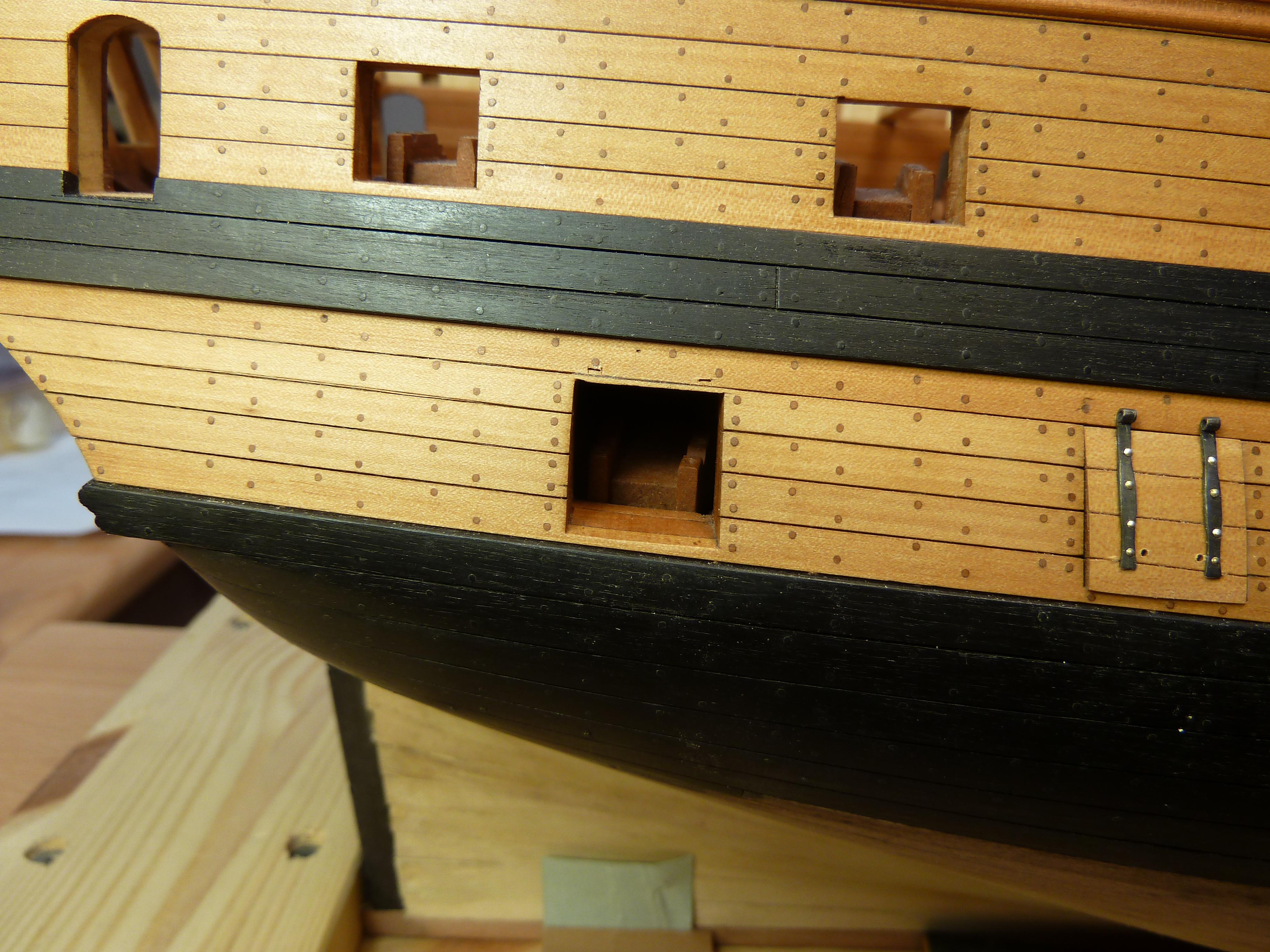

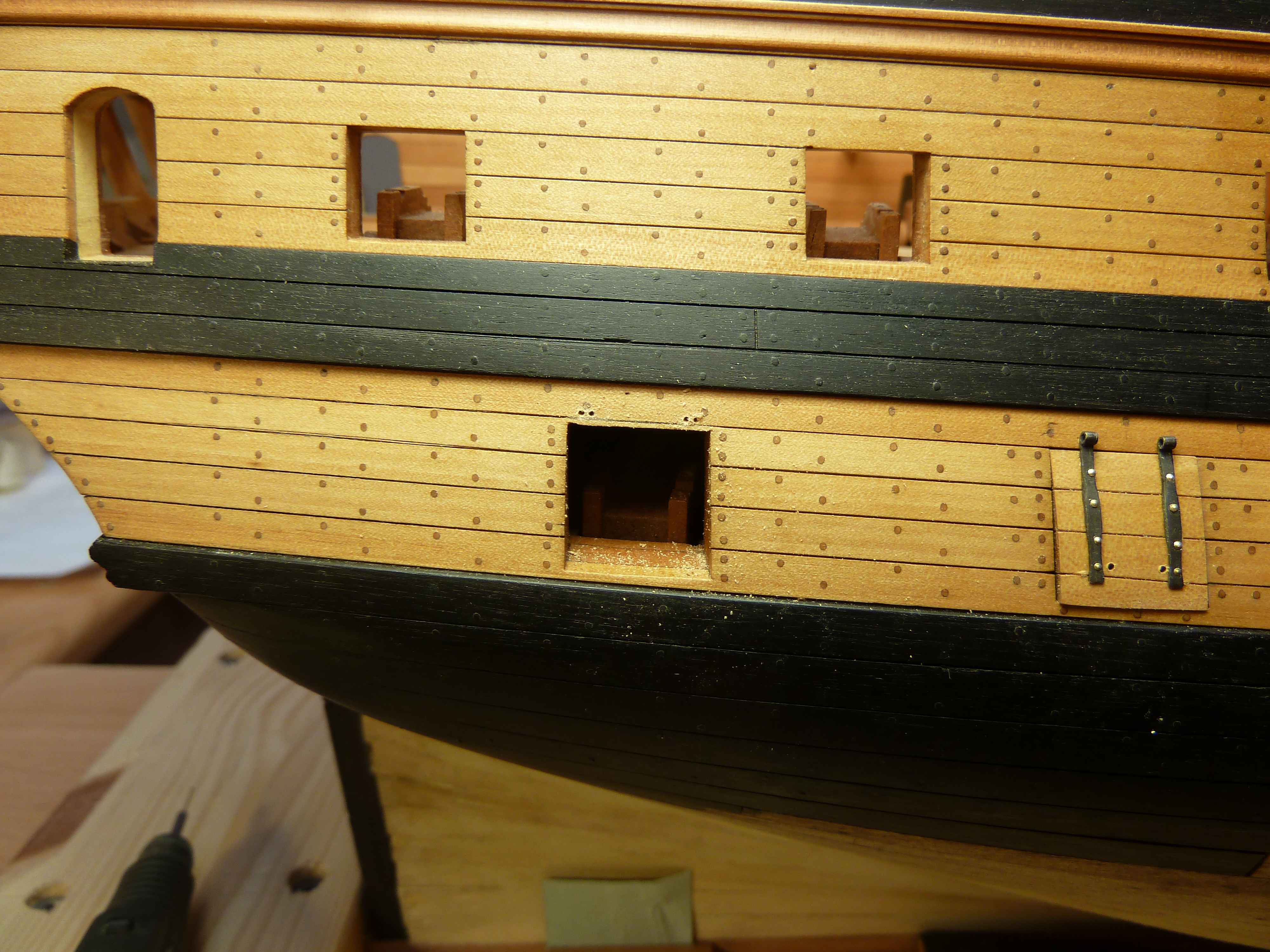

Монтаж крышек портов. Установив временно крышку на место делаю засечки для установки ответных частей. Узкой 1,5 мм стамеской делаю наметки и насверливаю сверлом 0,5 мм. Далее тонким 0, 6 мм бором разрабатываю овальное отверстие. Вставляю на половину крышку на место , капаю клеем и ставлю петли на место. Небольшой зазор при этом закрывается петлей.
