La Sirene. Французский 8 фунтовый фрегат 1744 г.

[Dmitry Shevelev]

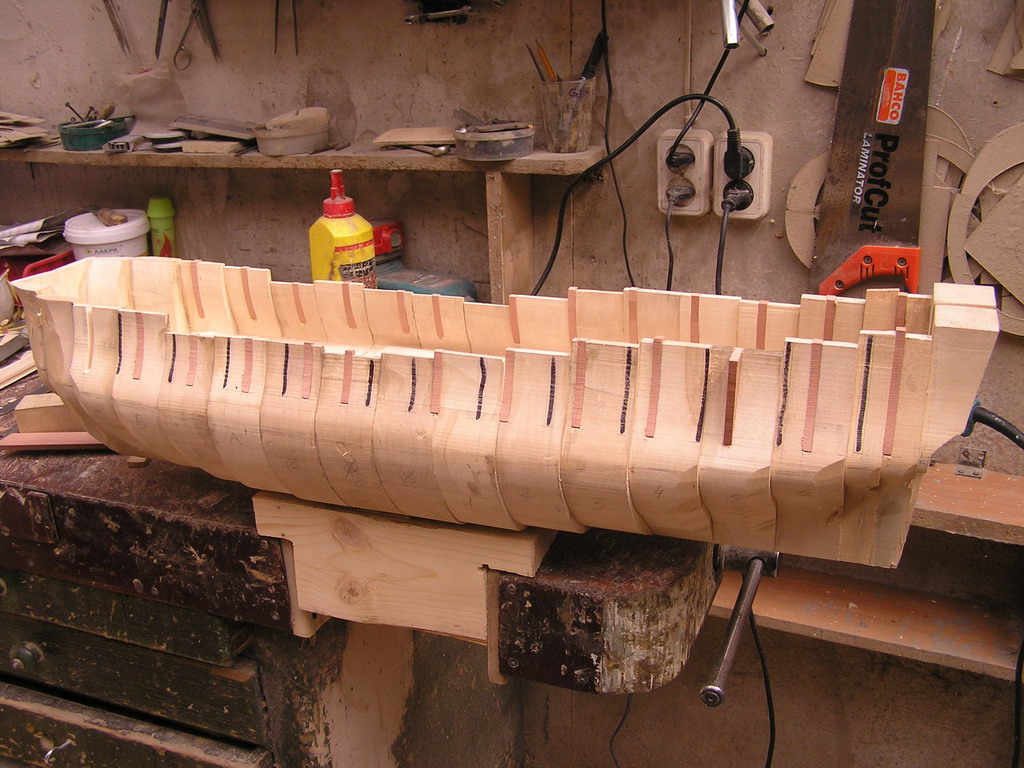

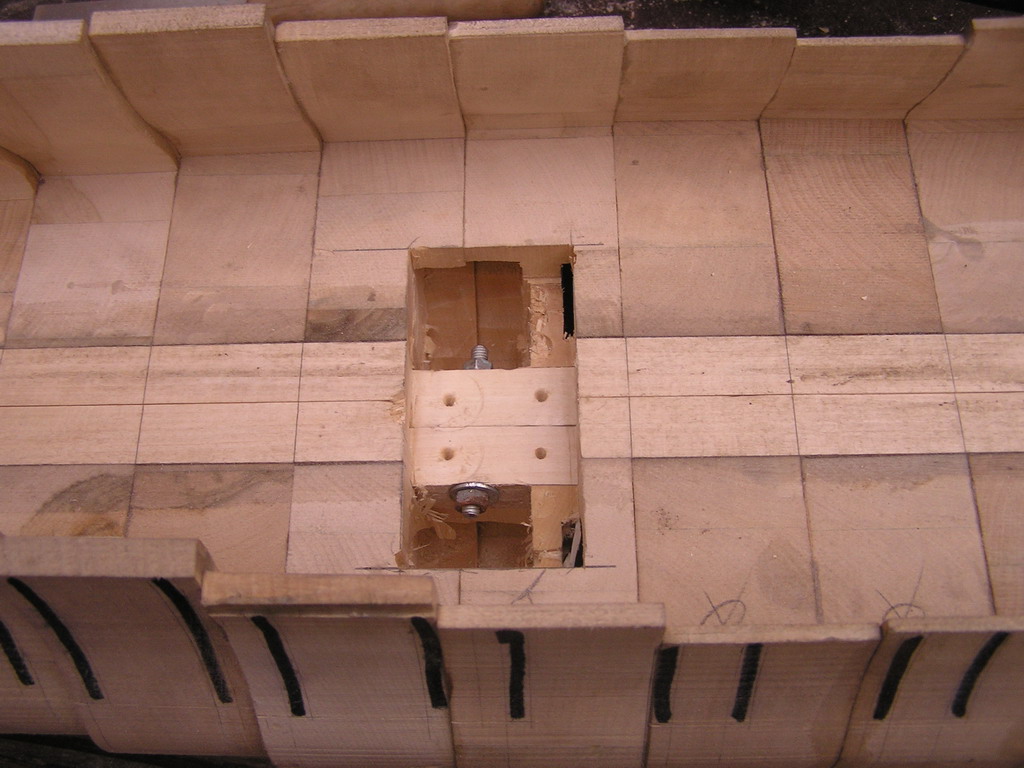

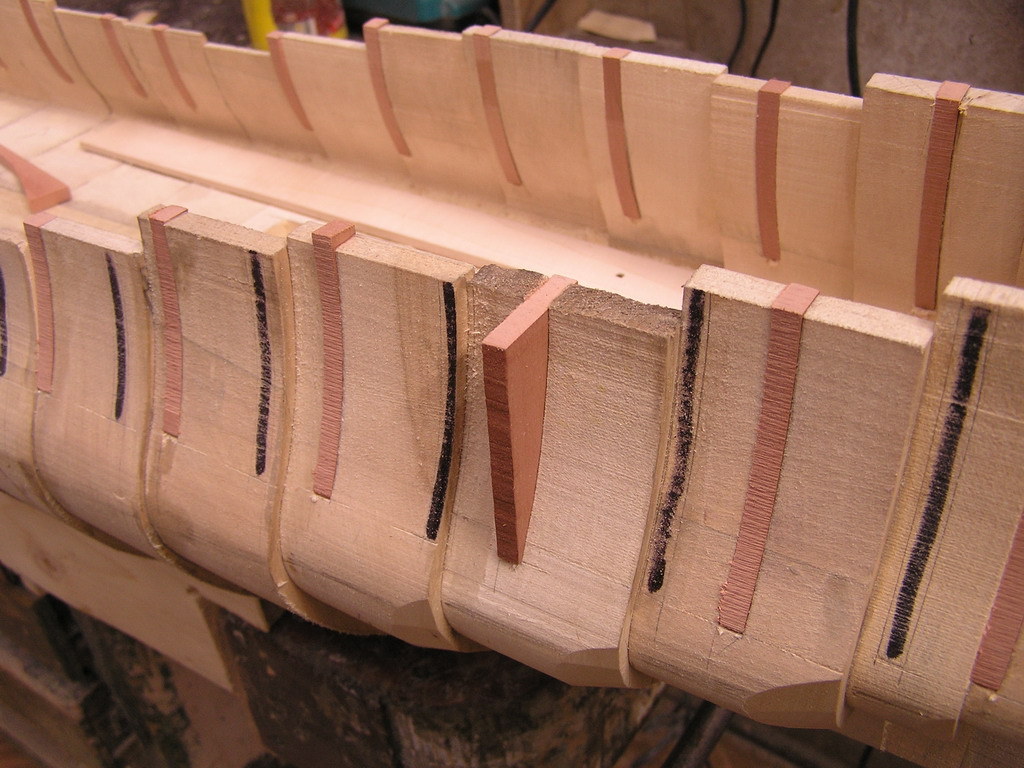

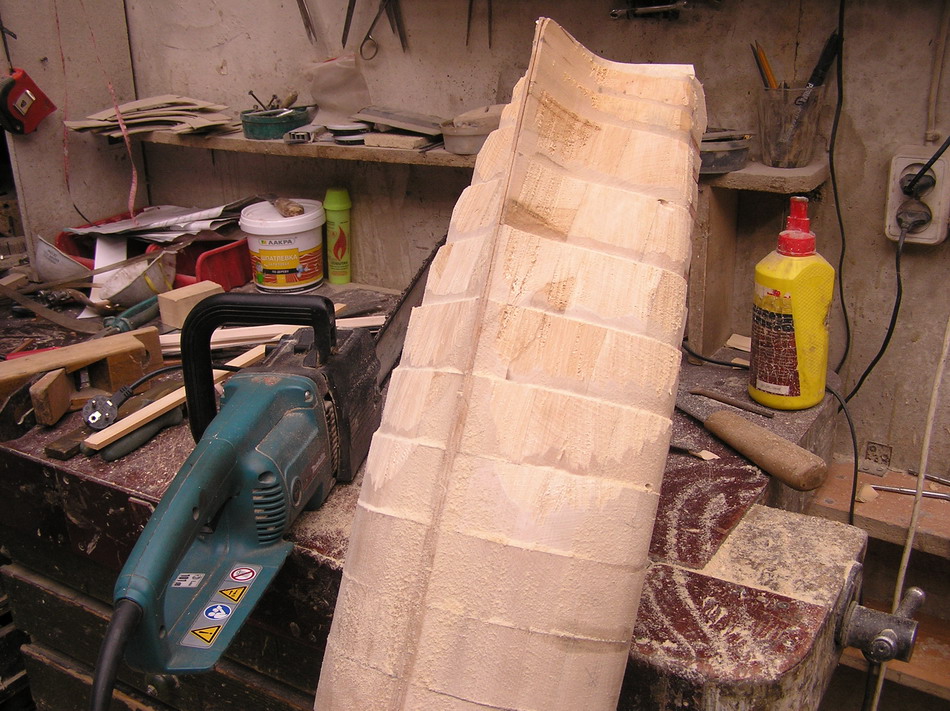

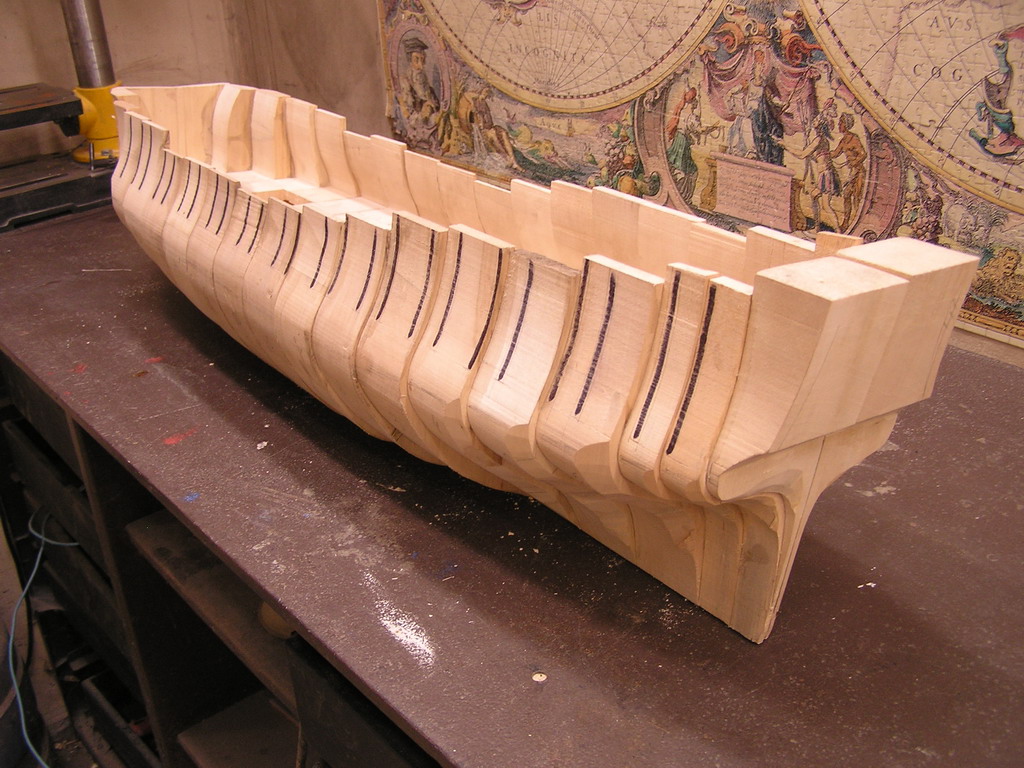

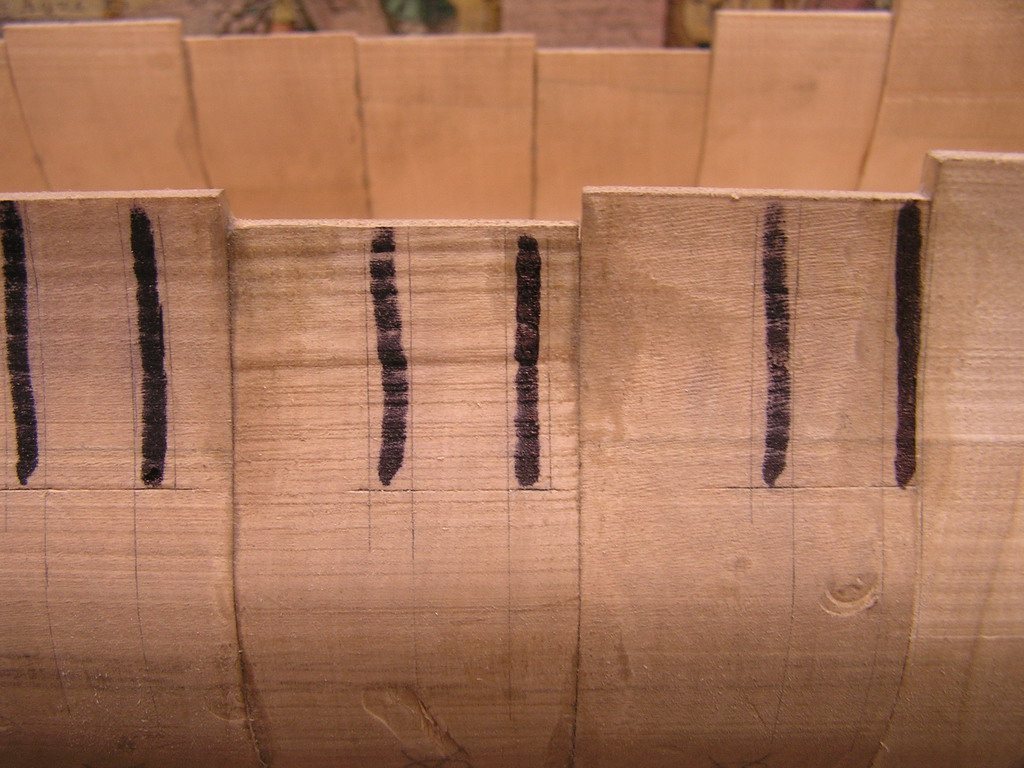

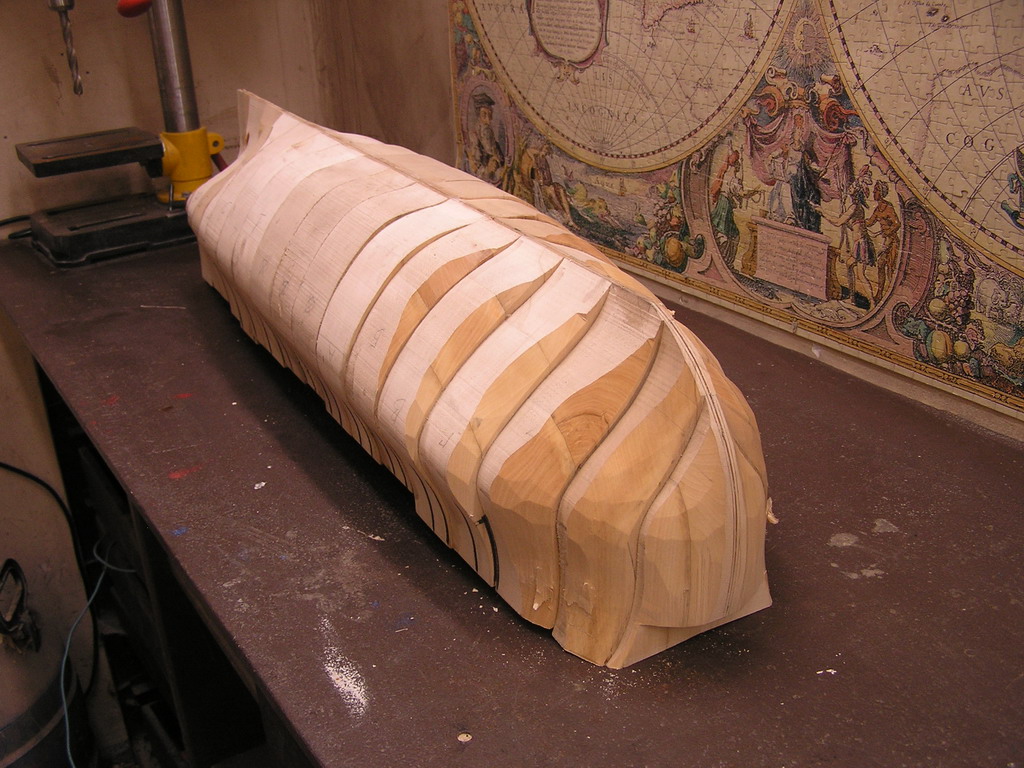

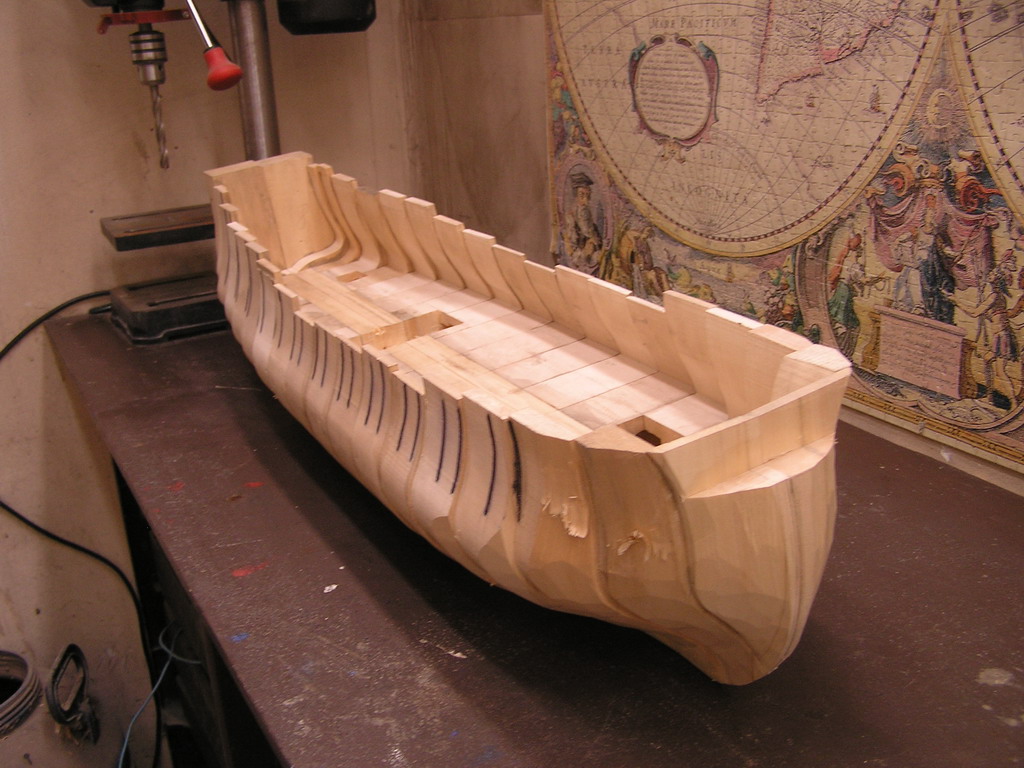

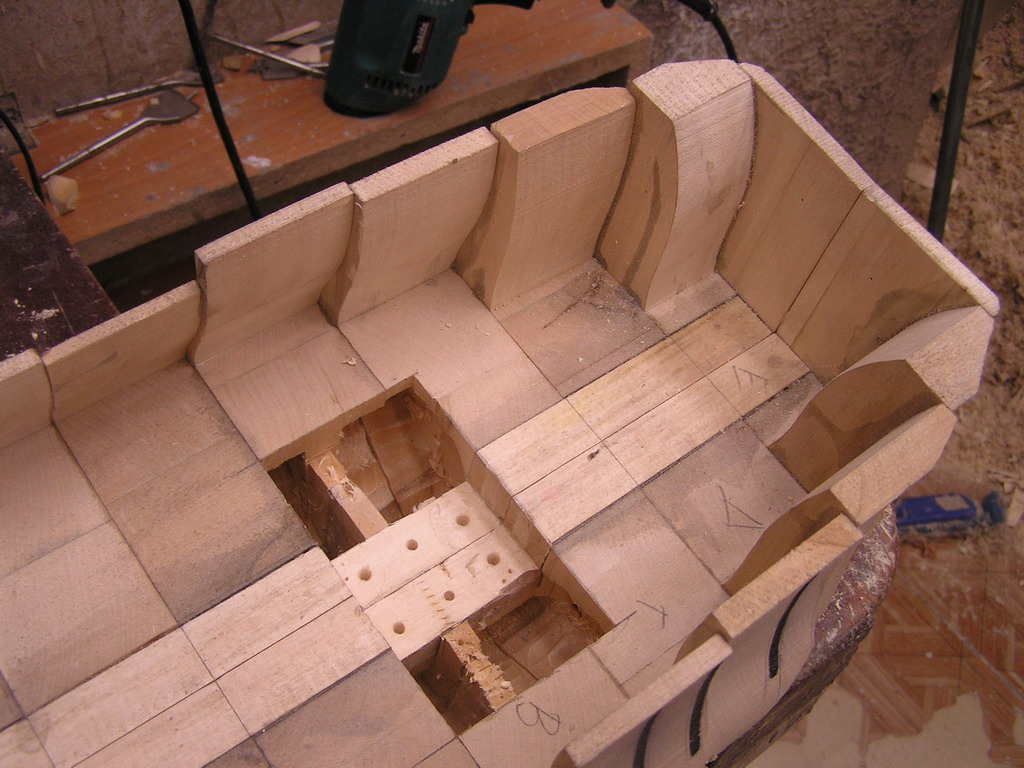

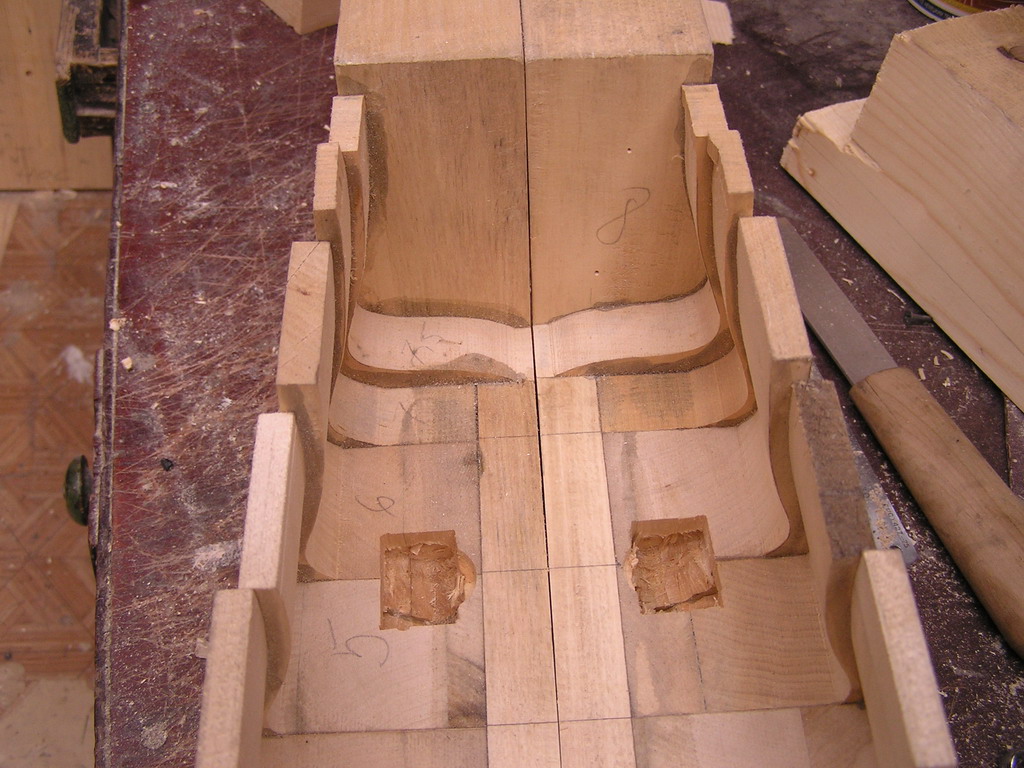

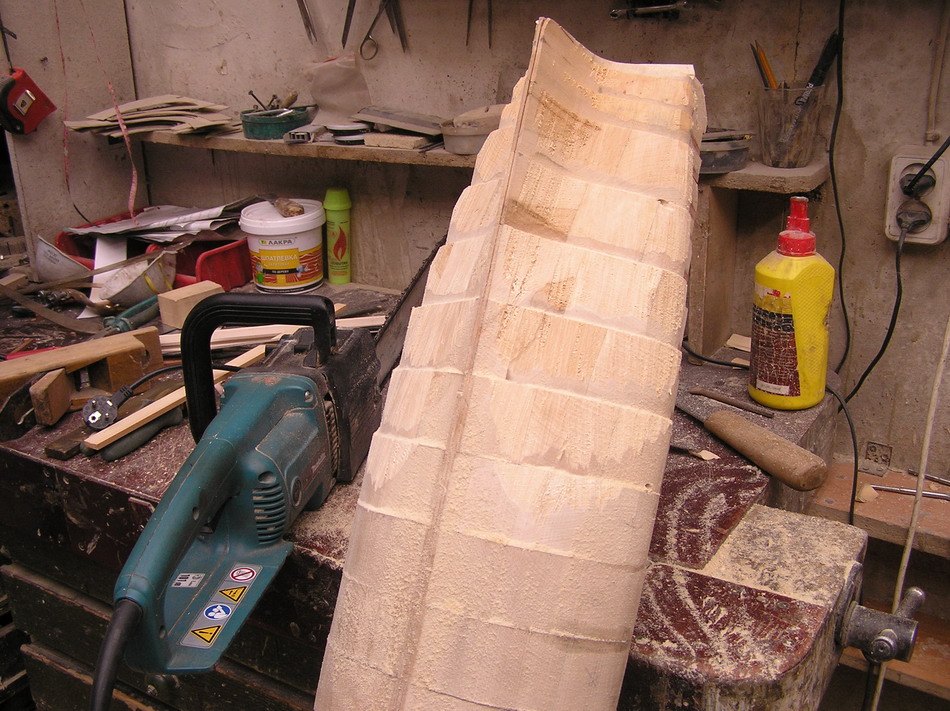

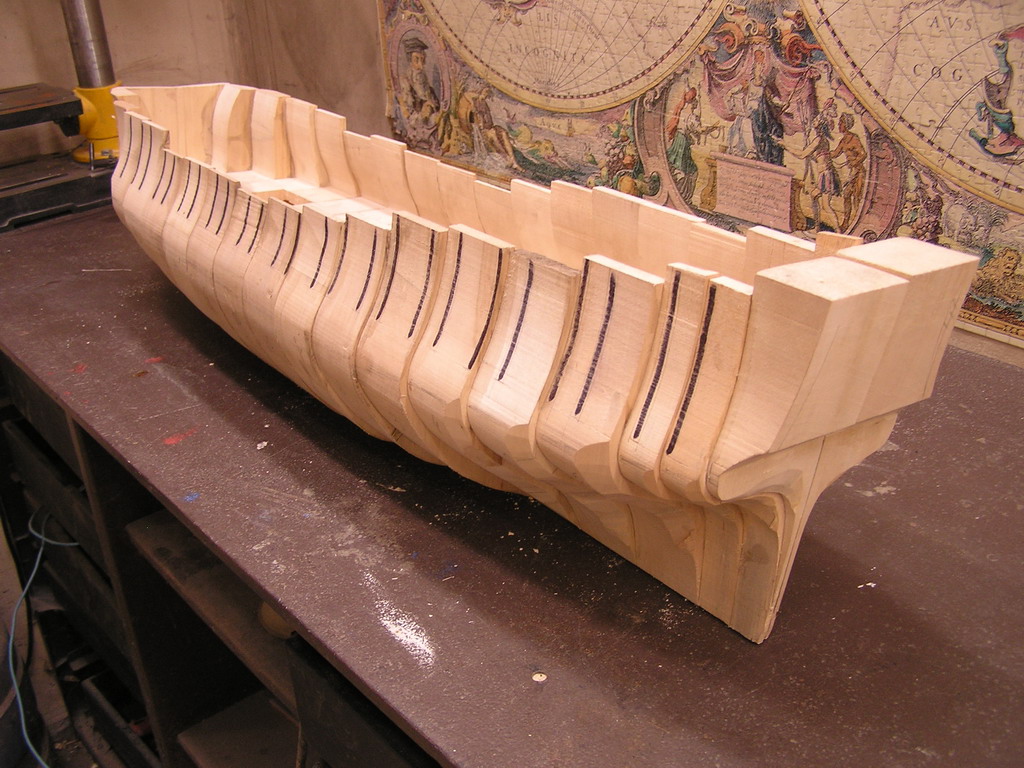

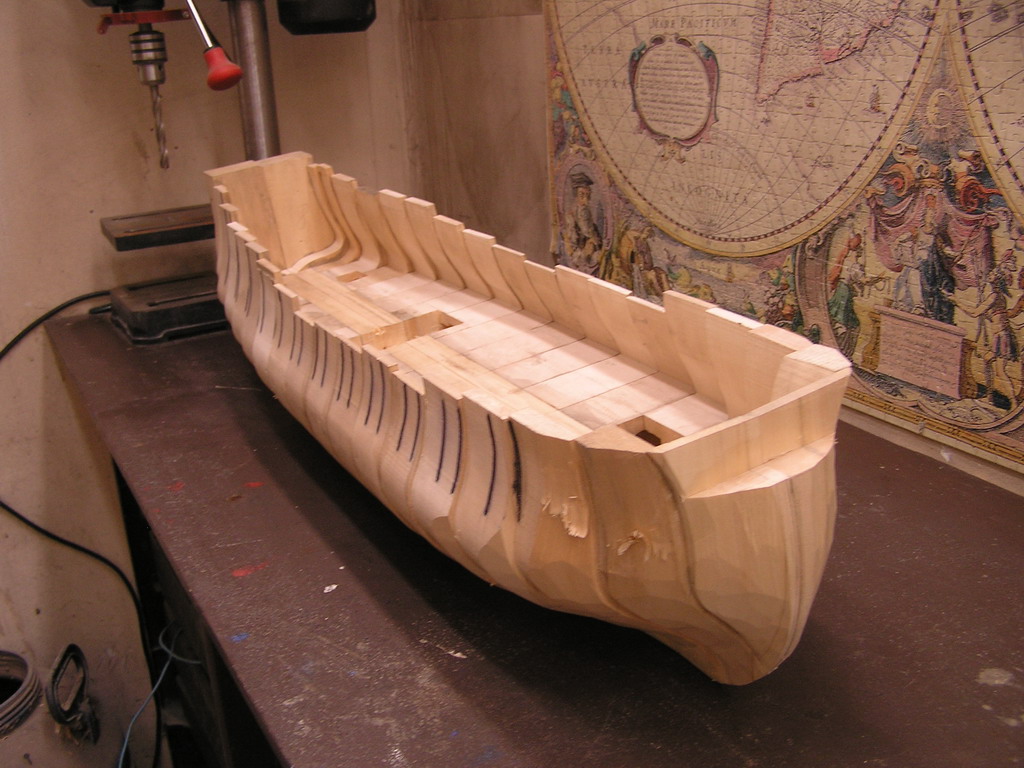

Добрый вечер. 28го числа была заложена эта модель. Источник чертежей - альбом Чапмана. Масштаб 1/42. Черновой корпус набирается из липовых секций на рейке 20х40.Разъемный по ДП. Каждая секция толщиной 50мм соответствует шпации теоретического чертежа. Половинки корпуса будут стянуты впоследствии резьбовыми шпильками М6. Кроме того они имеют две фиксирующие стальные шпильки Ф8мм. Каждая секция для облегчения ниже палубы высверлена перовым сверлом с двух сторон. Оставлена лишь перемычка около 8мм. После сборки половин на рейке и обработки по контуру размечаются пазы под топтимберсы. Они располагаются с обоих сторон пушечных портов и формируют их боковые стенки. Но главное назначение грушевых вставок укрепить борт, так как жесткость его недостаточна. Пазы пропилил ножовкой с небольшим припуском и затем обработал шкурником. После вклейки вставок можно приступать к обработке корпуса снаружи. Грубо - цепной пилой, потом стамесками, рубанком, стружком и галтелью. Галтель- это рубанок с закругленной подошвой. Ей удобно обрабатывать вогнутые борта.

[Alexey Sinyukhin]

Дмитрий,я очень рад,что вы начали новый курс кораблестроения!С нетерпением жду продолжения Вашего ликбеза.

[Archi1]

С вожделением ждём очередной мастер-класс!

[Yurchello]

Источник чертежей - альбом Чапмана. Масштаб 1/48.

Красивый кораблик, строился одновременно (и на той же верфи) что и La Renommee, по которой прекрасная монография Бодри. Емнип вроде как оба корабля строились разными мастерами но под патронажем одного и того же товарища.

[sert]

Дмитрий! Стесняюсь спросить, корпус разъемный для удобства обработки внутренней поверхности фальшборта, или какая другая причина?

[Richie]

Источник чертежей - альбом Чапмана.

Можно ли фотку внешнего вида корабля? А то альбом есть, да неподписаны листы

[Игорь Капинос]

Да , цепная пила не у каждого моделиста в арсенале есть.Интересное начало , ждем новых неожиданных решений.
Дмитрий! Вопрос по источникам : кроме альбома Чапмана использовались еще какие-нибудь материалы именно по La Sirene ?

[Игорь Капинос]

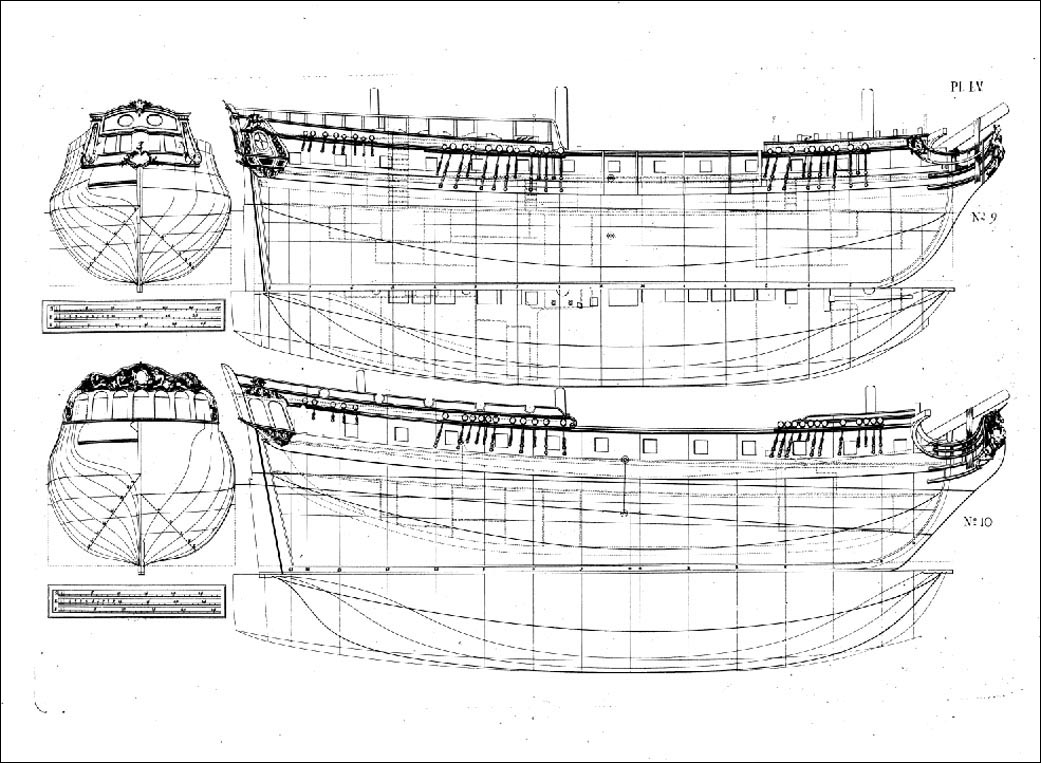

Richie ! Лист LV чертеж 9

[Alexander Pushkash]

55-й (LV) лист чертежей Чапмана, №9

[egen]

А может в ветку выложить? У меня Чапмана нет

[FreeLander]

У меня Чапмана нет

Непростительное упущение! Должен быть у каждого!:)
http://covax.bth.se/chapmanprojekt/

[vadim 55]

спасибо, мы внимательно смотрим!

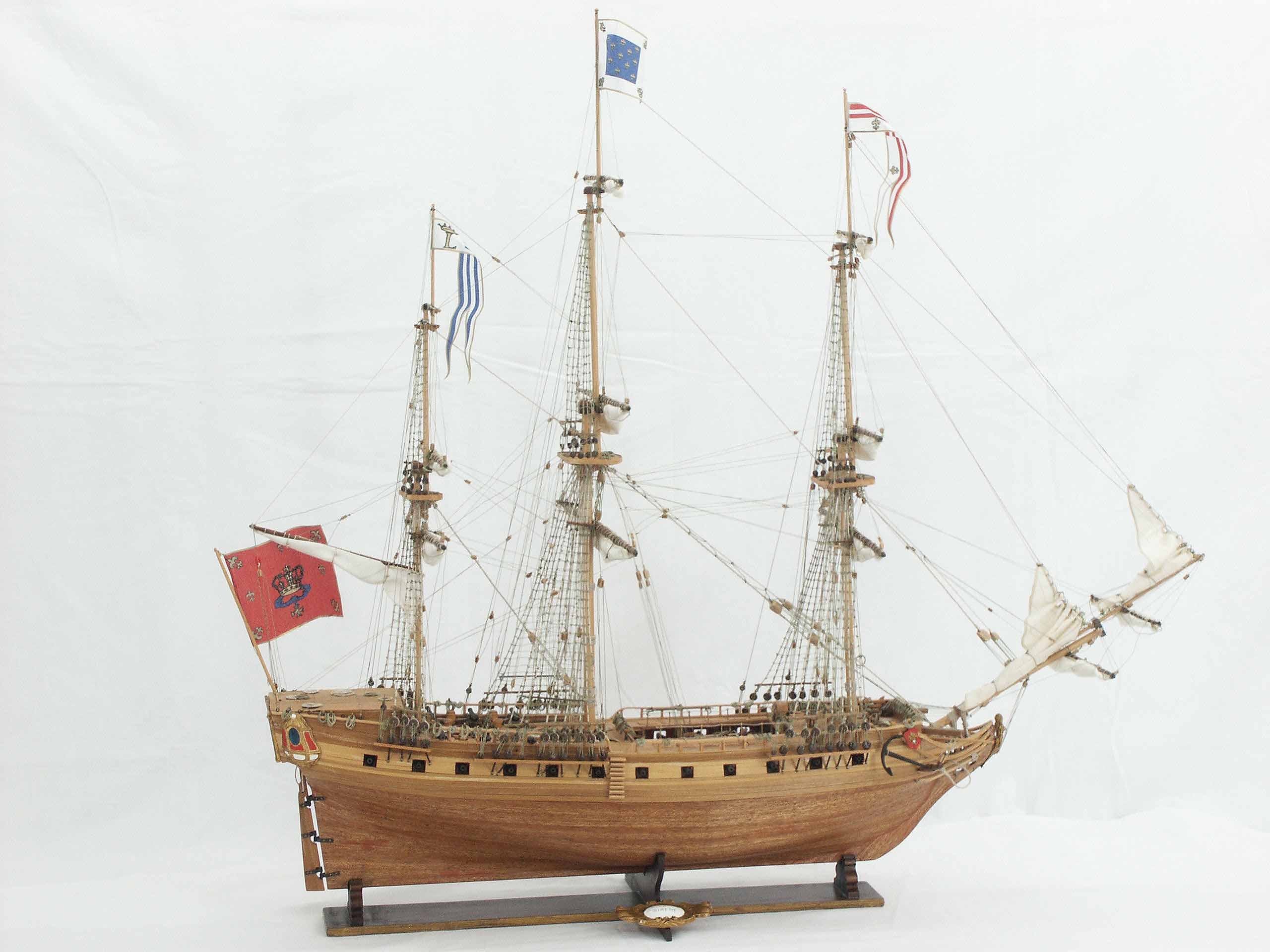

это бужет вот эта сирена?

[Yurchello]

спасибо, мы внимательно смотрим!
это бужет вот эта сирена?

Естественно нет. Кореловская никакого отношения (кроме названия) к чертежам из альбома Чапмана не имеет.

[Yurchello]

Дмитрий! Вопрос по источникам : кроме альбома Чапмана использовались еще какие-нибудь материалы именно по La Sirene ?

А разве они существуют? Мне кроме чертежей из альбома Чапмана и текстовой информации из "Истории французского фрегата" Бодри ничего не попадалось. А вот монографию по Реноме можно использовать пополной - строились рядом одновременно.

[Dmitry Shevelev]

Дмитрий! Стесняюсь спросить, корпус разъемный для удобства обработки внутренней поверхности фальшборта, или какая другая причина?

Да, именно по этому. Но и снаружи удобнее обрабатывать половинки привернув бобышку. Правда нужны тиски. У меня профессиональный столярный верстак с тисками.
