L'AURORE. Малый фрегат. 1697 г. М 1:48

[FreeZzz]

Начал новый проект. После Крокуса отложил ЧЖ. Давно посматривал на относительно недавно вышедшую монографию Ancre по малому фрегату "Аврора". В мае она ко мне приехала. "Аврора" в 48 масштабе относительно небольшая, чуть больше моей ЧЖ, что для меня хорошо.

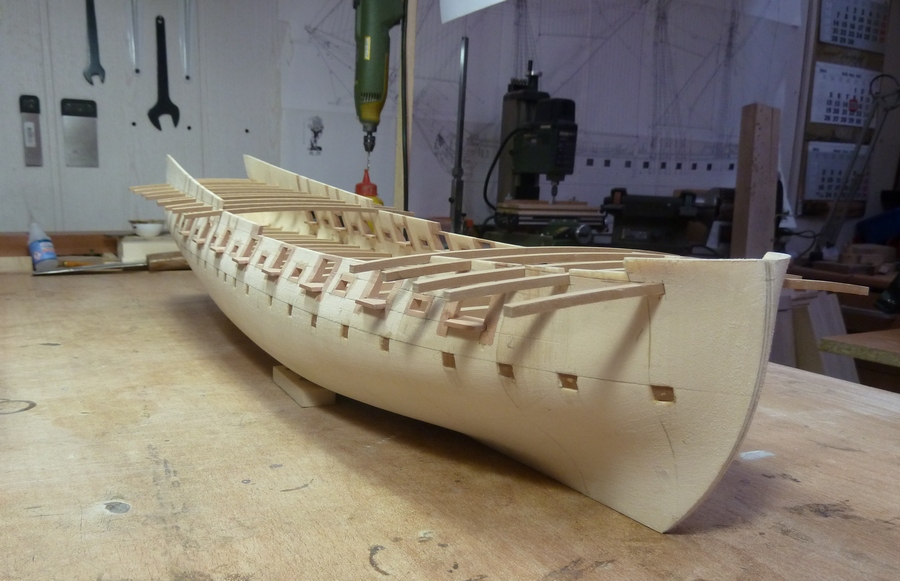

При этом достаточно сложная, включая общую "кривизну" французов и обилие декора в частности. С корпусом, помня приключения с ЧЖ, решил еще в прошлом году больше не связываться. И... Аврора в месте рождения

Угадали? Корпус забирал сам, заодно посмотрел на мастерскую Дмитрия Шевелева. Интересное впечатление производит корпус. Где нужно - идеально, где неважно - с некоей небрежностью мастера - быстро, но не в ущерб дальнейшей работы с моделью и функционалу конкретно каждой части. В общем благодаря этому лето я отдыхал )))

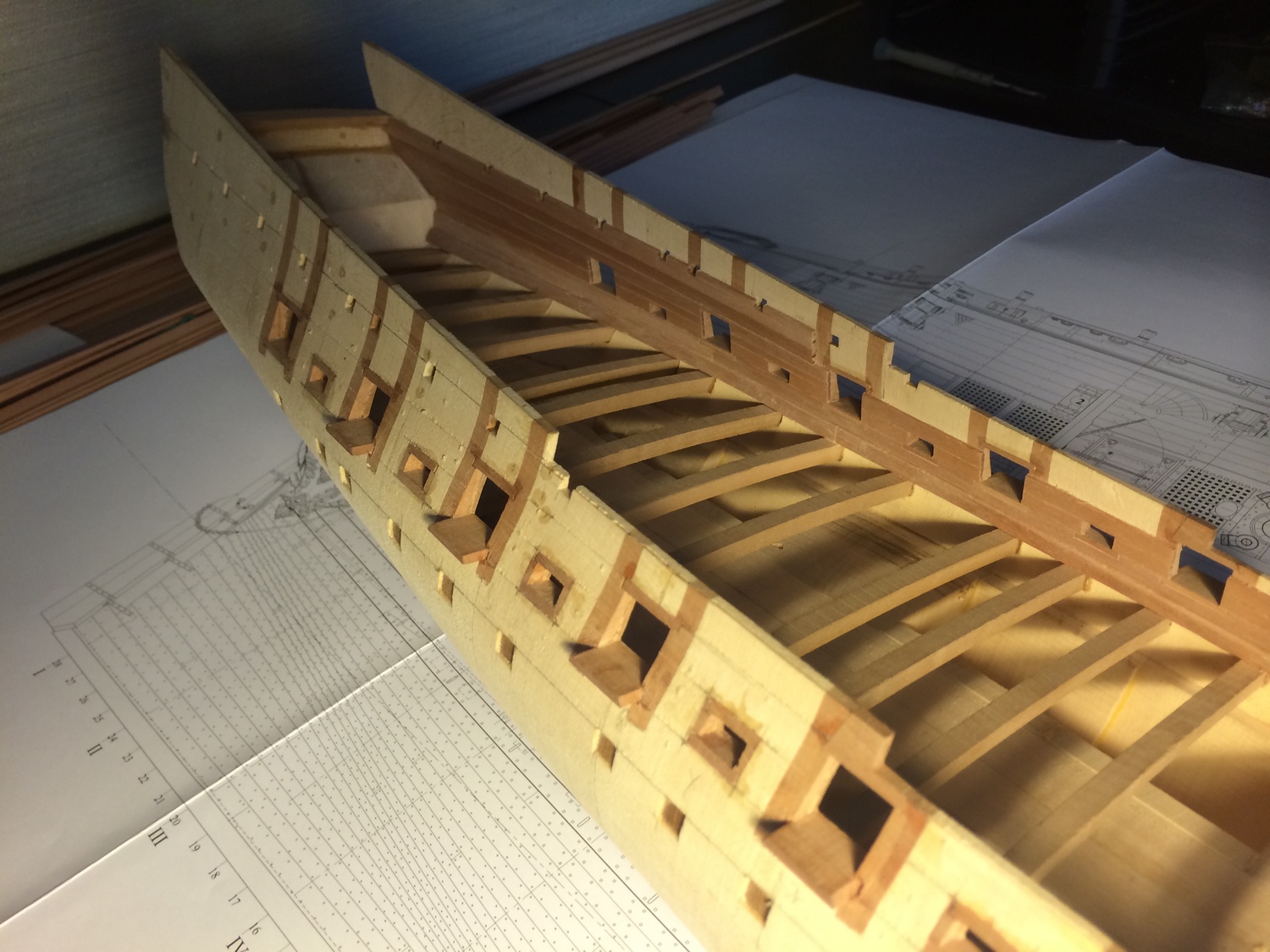

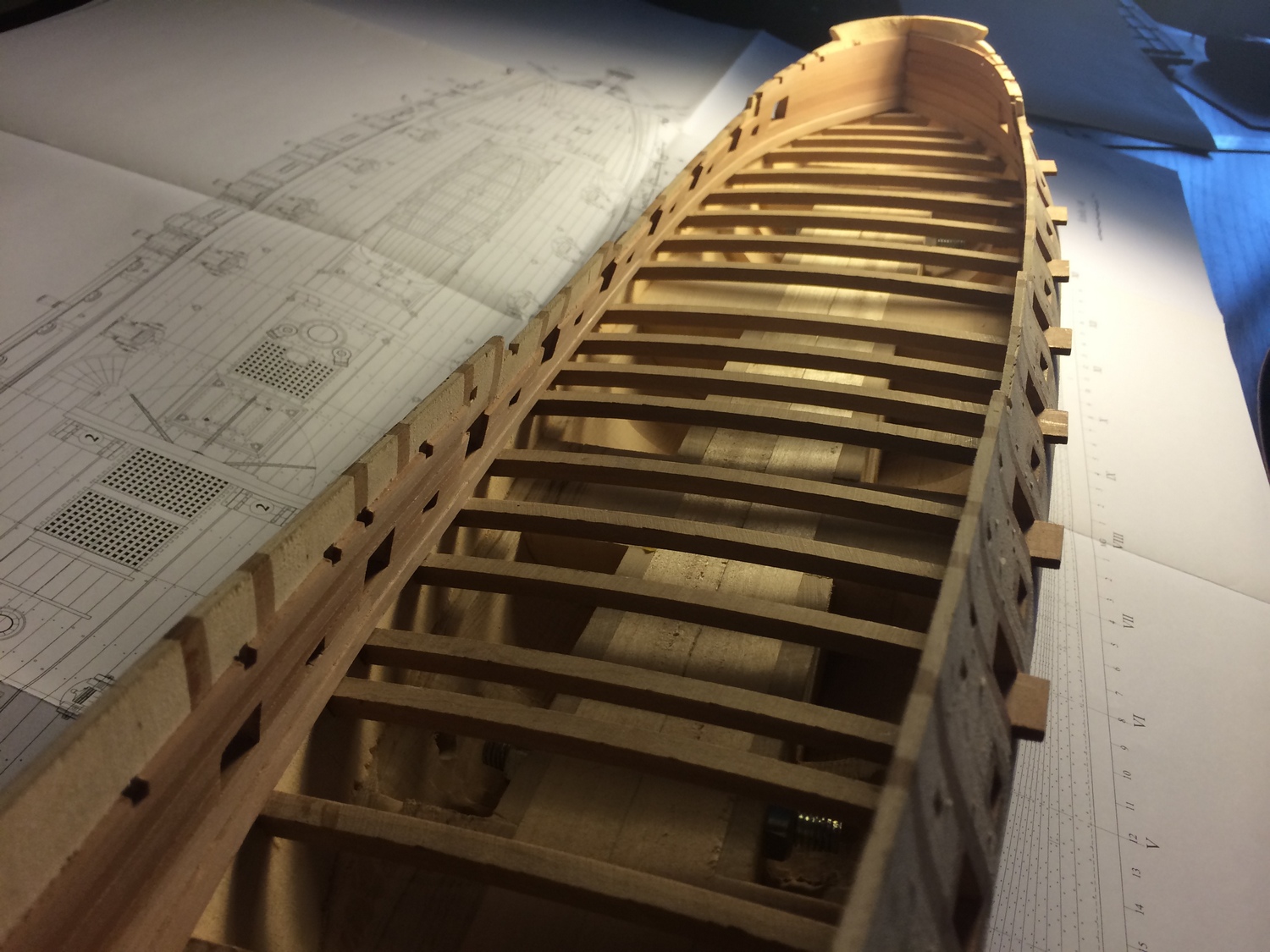

На данный момент обшил фальшборта изнутри. Особенно "порадовал" второй пояс, где проходит врезка в пушечные и весельные порты.

Только у Дмитрия в мастер-классах все просто ))) В общем полторы недели развлекался и вот...

[FreeZzz]

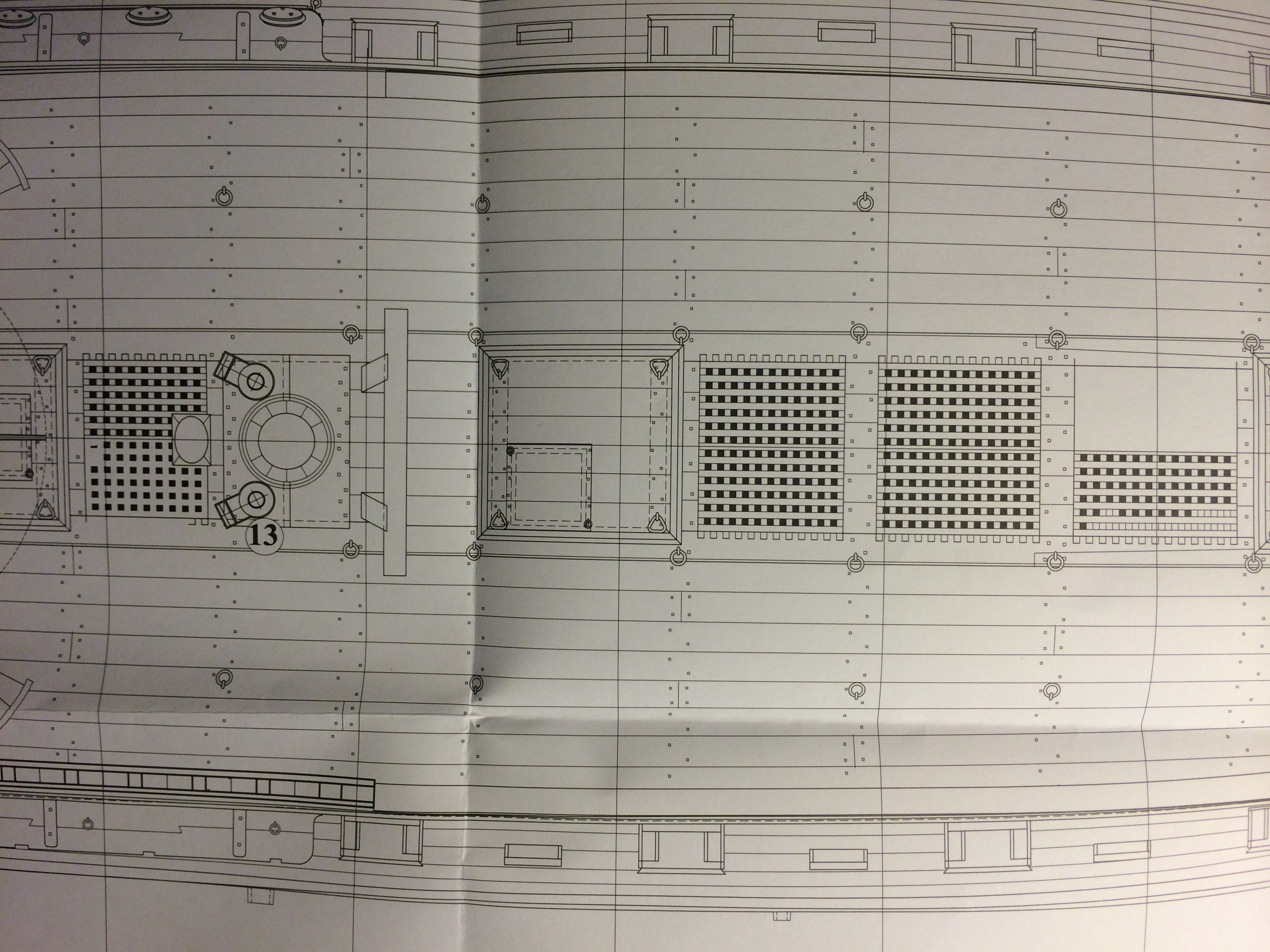

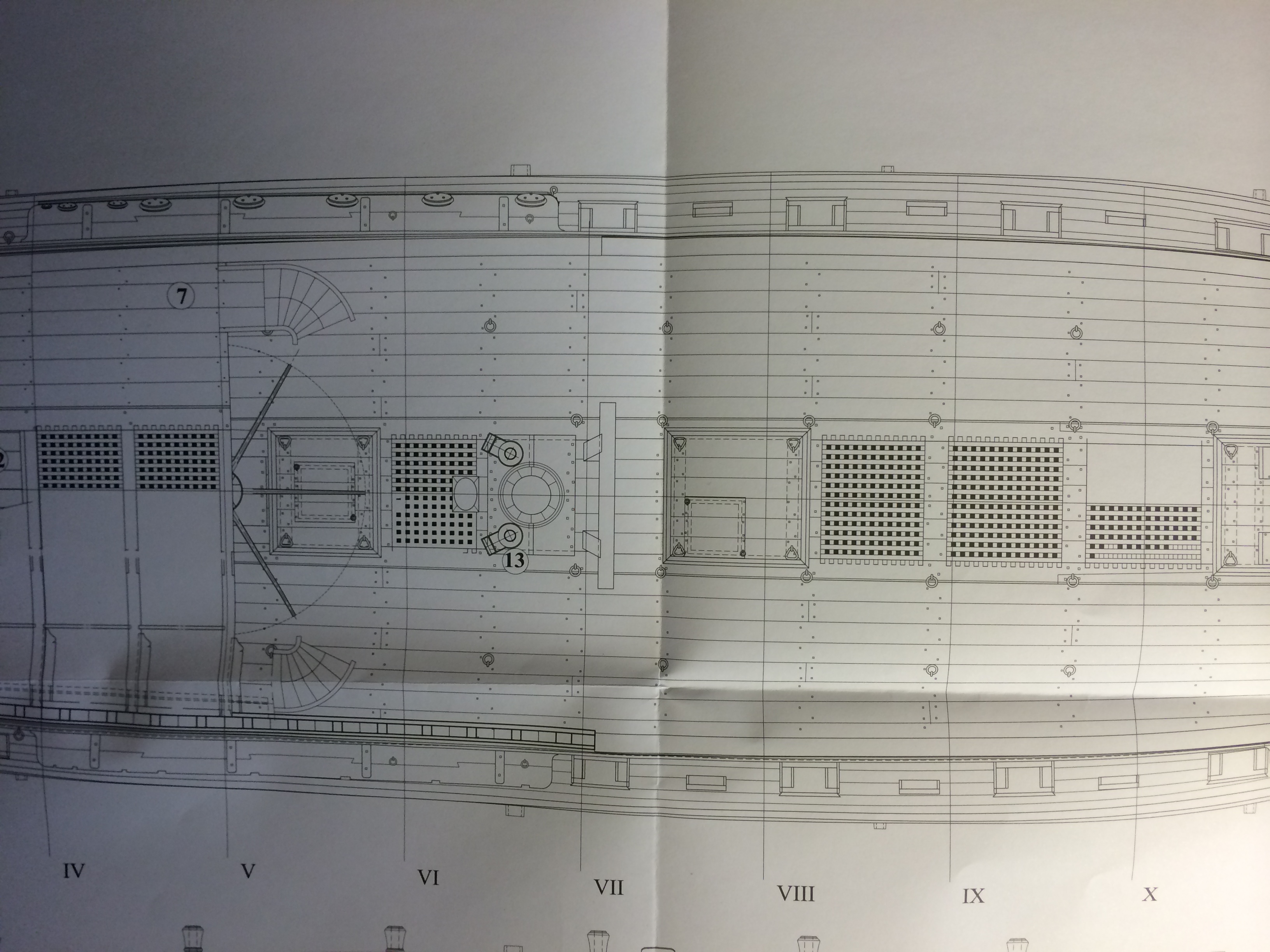

Надо класть палубу. И тут же возникла некая технологическая проблема. Рустеры. На чертеже отчетливо видно, что поперечные доски рустерных решеток врезаются в доски усиленного пояса палубы.

Все бы хорошо, но доски, естественно, заужаются. Три решетки на миделе сделать не проблема - доски там практически параллельны. Фрезер наше все. Но вот 4-ая решетка за гротом... Она Уже ужЕ почти на 3 мм. Доски непараллельны даже на глаз. Руками врезать доски рустеров, во всяком случае мне, проблематично. Вот и думаю, то ли усиленный пояс класть параллельно хотя бы до грот мачты, либо сделать традиционные "квадратные" решетки, без всяких врезок... Что, скажите?))

[Михаил Смирнов]

Саш, если делать так делать по чертежу. Надо посидеть, раскинуть мозгами как сделать эту решётку.

[Олег Серегин]

Стамески - наше все ))

[Влад Вит]

что бы на кораблях были сужающиеся рустеры .......
У нас это называется стиль "Модерн" !

[Игорь Тараканов]

" Вот и думаю, то ли усиленный пояс класть параллельно хотя бы до грот мачты, либо сделать традиционные "квадратные" решетки, без всяких врезок... Что, скажите?))"

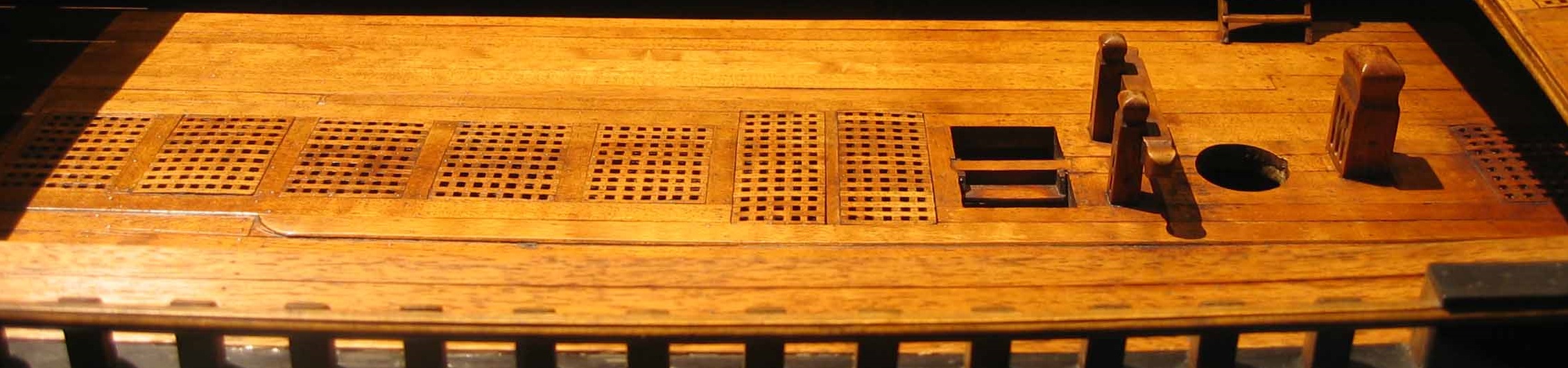

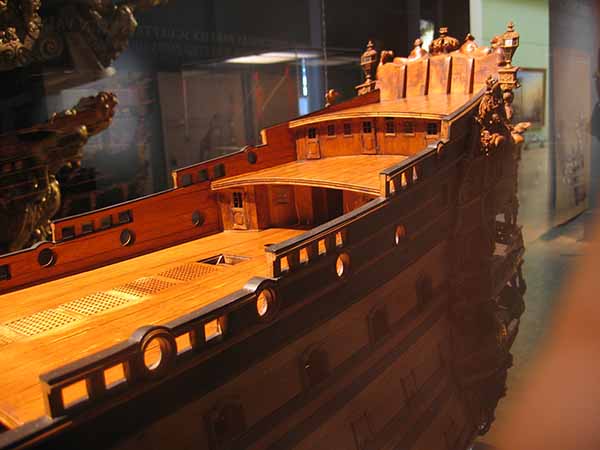

"Врезанные" решётки в 1697 году? Как у "Васа" 1628 года, или "Семи провинций" 1665 года? Но, например, на "Солейл Ройял" в 1667 году уже стояли привычные нам обычные "квадратные", как вы говорите, рустерные решётки, прямоугольные, симметричные. Обратите внимание так же на силовой пояс, его ширина компенсирует все эти "заужения" с лихвой!

[FreeZzz]

Саш, если делать так делать по чертежу. Надо посидеть, раскинуть мозгами как сделать эту решётку.

Решетку сделать не проблема, проблема врезать в доски палубы. Есть мысль - на шаблоне погнуть доски как надо, фрезернуть, края чуть подработать микростамеской. Рустер будет, естественно, без заужения, зато его поперечные доски будут врезаны в палубу.

Стамески - наше все

похоже на то!

Обратите внимание так же на силовой пояс, его ширина компенсирует все эти "заужения" с лихвой!

да это то как раз несложно, если так делать....

[Игорь Тараканов]

Правильно! А зачем "сложно"? Думаю, морякам вовсе не всё равно было, как и с чем работать. Чем проще, тем лучше. Думаю, помимо Солейл Ройял, можно найти еще несколько кораблей с подобным решением насчёт рустеров и других палубных элементов.

[bibigon6]

Попробуйте последнюю доску рустера сделать на клин, остальные обычные. Там всего-то пол градуса. Для более точного измерения доску усиленного пояса временно зафиксировать в районе грота,на бимсе отметить размер решетки за гротом и слегка изогнуть доску усиленного пояса до этой отметки. Опять зафиксировать уже в изогнутом положении. Под доску можно подсунуть листик бумаги и отчертить линию вдоль доски. Она и покажет на сколько снимать на клин последнюю рейку решетки.
Зарезать в таком случае можно сразу на фрезере,на прямой доске.
Если нужно будет заужать доску усиленного пояса,то это делается с наружной стороны рубанком, сторона с зубчиками остается нетронутой. При таких размерах думаю войдет в зубчики без всякой доработки на конусность.

[FreeZzz]

Попробуйте последнюю доску рустера сделать на клин, остальные обычные. Там всего-то пол градуса.

Мысль интересная. Однако, разница по ширине набегает чуть больше миллиметра. Если заужать только боковые доски рустера - будет срезаться больше полдоски, глазом будет сильно заметно и некрасиво. Пожалуй, сделаю прямоугольные решетки без заужения...

[Кутузов Сергей]

Чувствую, интересный обзор будет

[FreeZzz]

Я тоже на это надеюсь )))
Кстати, благодаря Дмитрию Шевелеву обнаружилась ошибка в монографии - на теоретическом чертеже (план 1) положение бимсов верхних палуб показано неверно относительно всех других чертежей. Расхождение почти сантиметр - палубы "сдвинуты" к гроту.

[Oleg-K]

чего то создается впечатление что енти чертежи сделаны по принципу бумага все стерпит

[Михаил Смирнов]

Расхождение почти сантиметр - палубы "сдвинуты" к гроту.

Это только начало.

[Олег Серегин]

И? Выбросить? Сказать что Г...?
