Русский бриг Меркурий от Amati !!!

[yurayerz]

Традиционно извиняюсь за качество фото,приходится фотографировать чем под руку попалось... В этот раз попалась подслеповатая ВЕБ-камера.

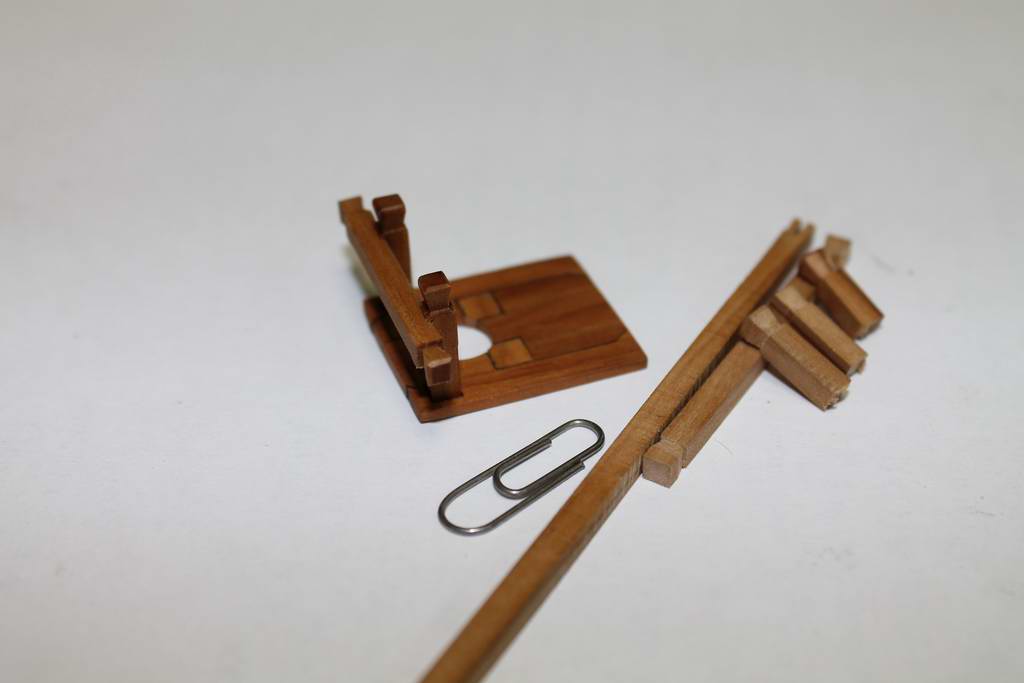

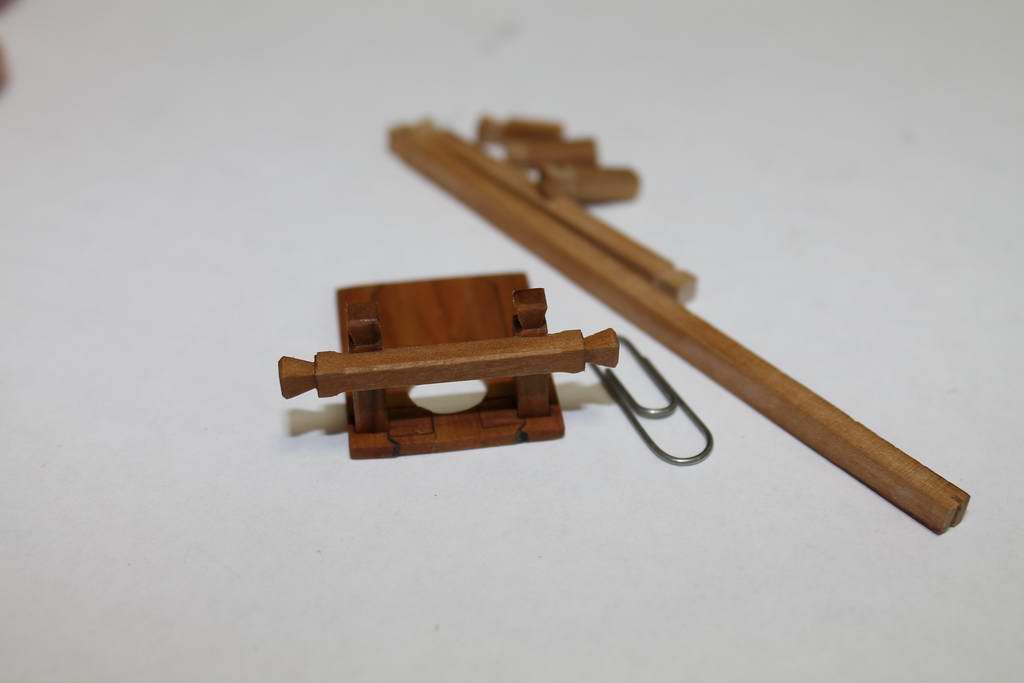

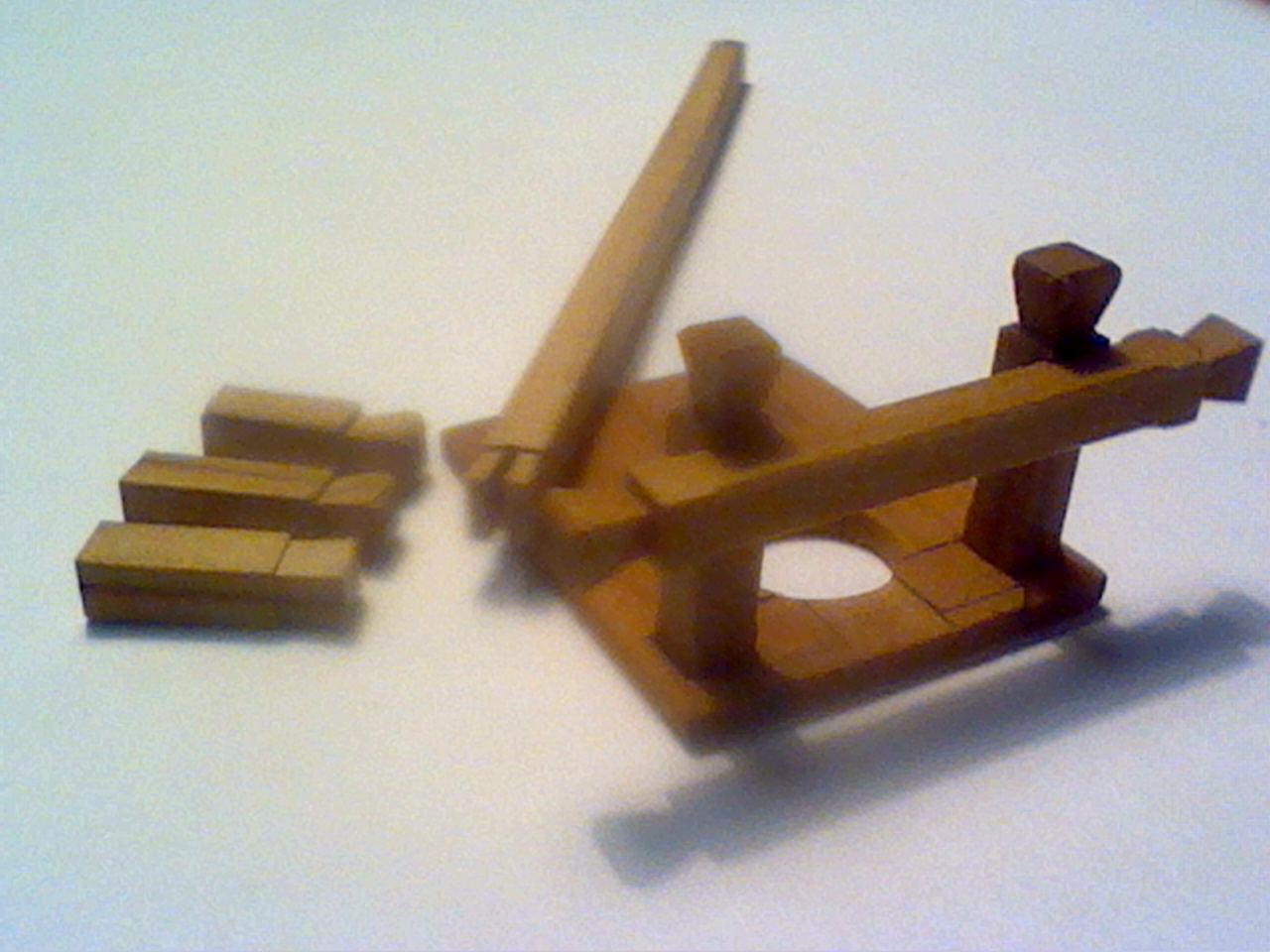

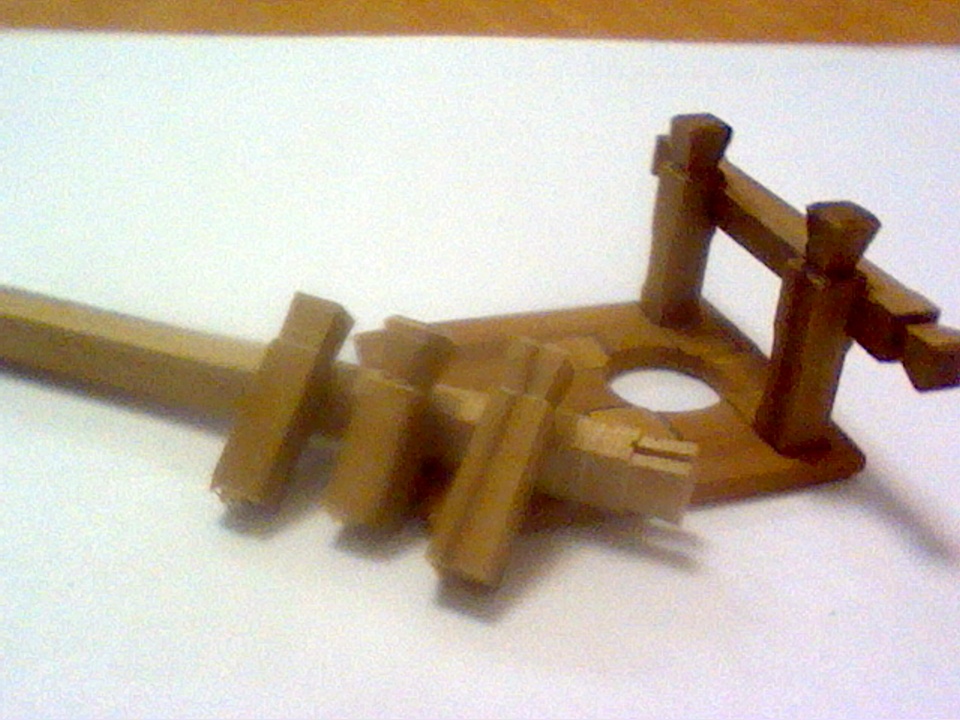

Принялся за битенги. Начал с тех, которые в пяртнерсе грот-мачты.
Это не последний вариант - головки должны иметь сквозные пазы, а планка - отверстия под кофель-нагели.

Picture 29.jpg

Picture 36.jpg

Picture 50.jpg

Резал головки по методу Петра, который подсмотрел его у Димы Глазова (обоим - ку!) .

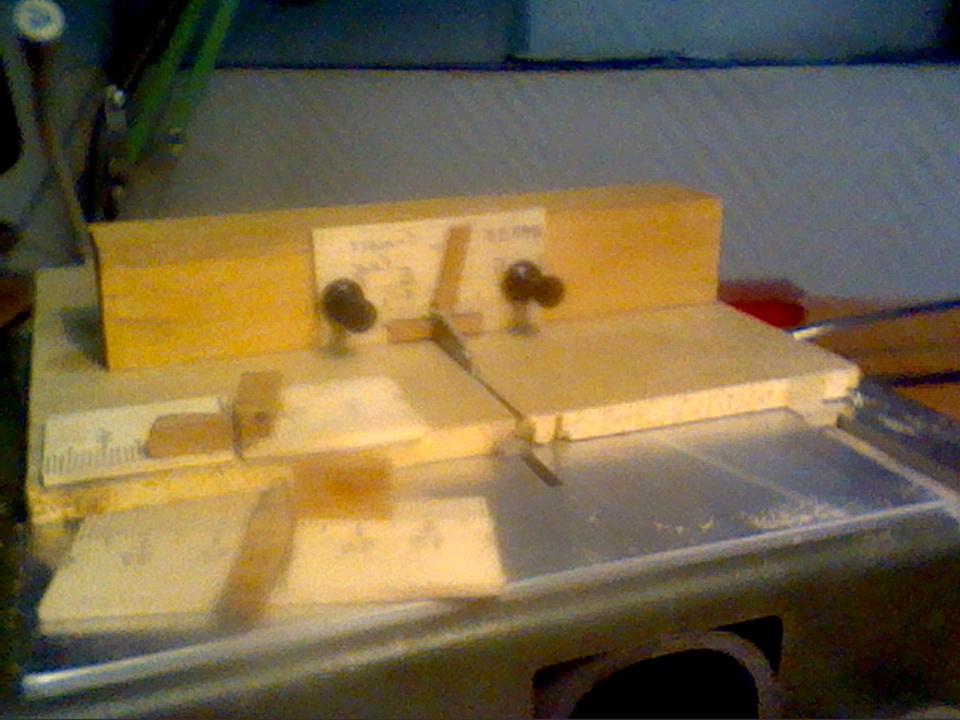

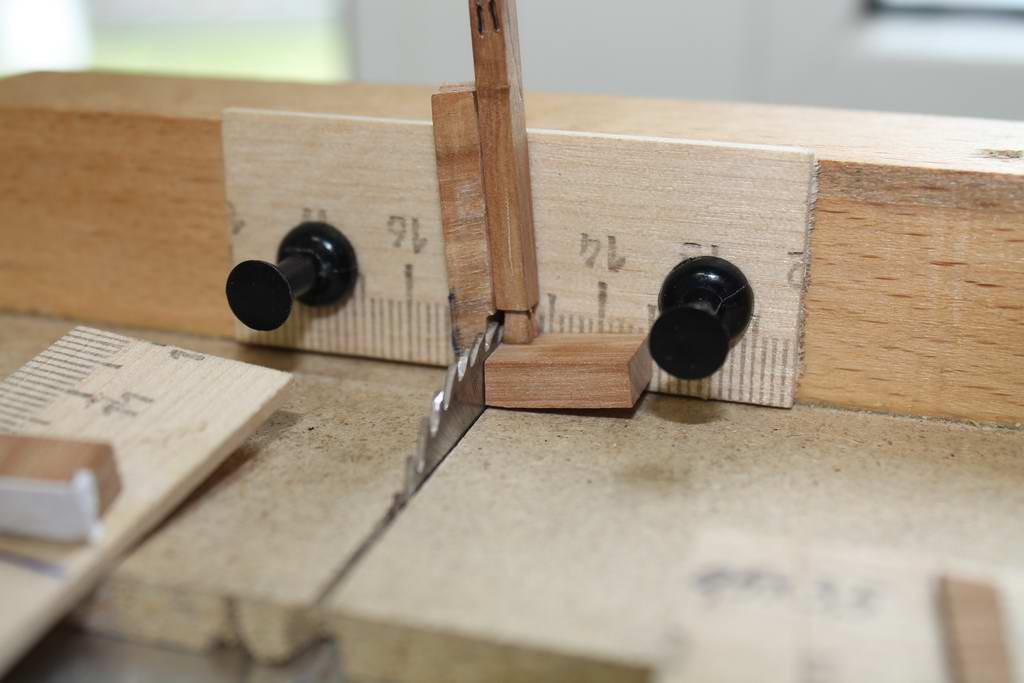

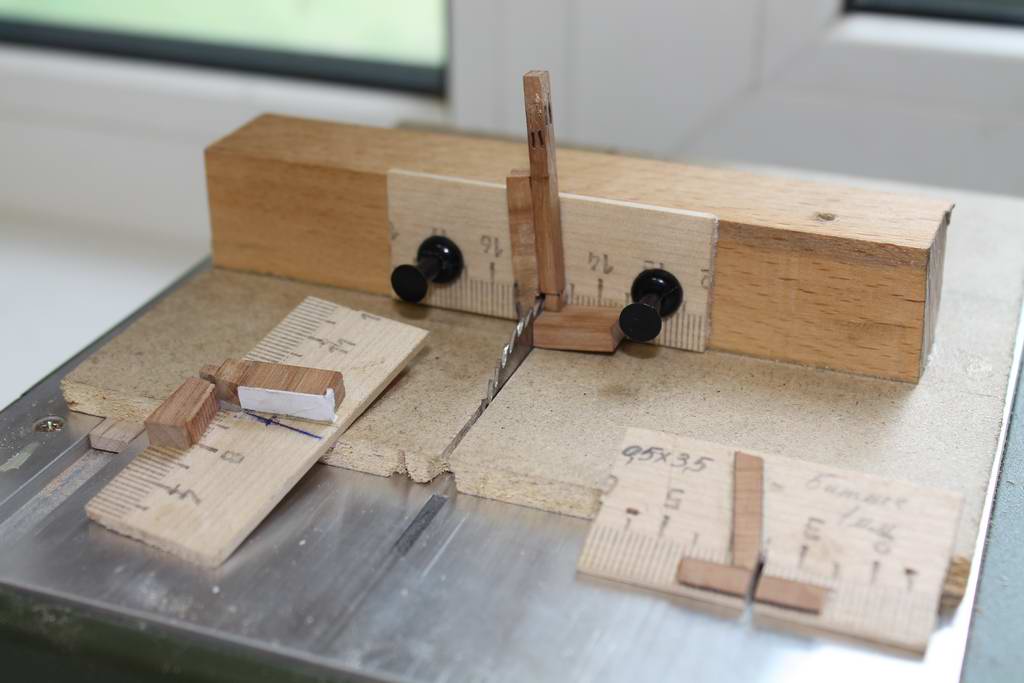

Собрал стусло для КС-ки со сменными накладками под разные размеры запилов.

Picture 57.jpg

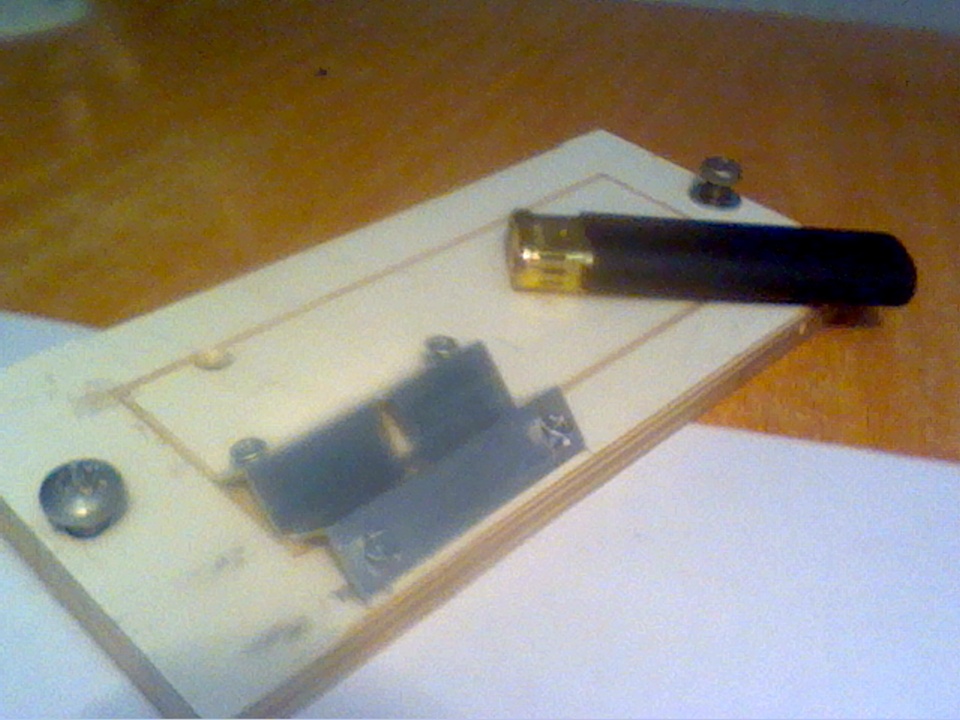

Накладки крепятся кнопками. Нормированные отверстия под кнопки позволяют многократно менять накладки без предварительного утомительного позиционирования. Вершинки только не снимал, достаточно пару раз шаркнуть по углам надфилем.

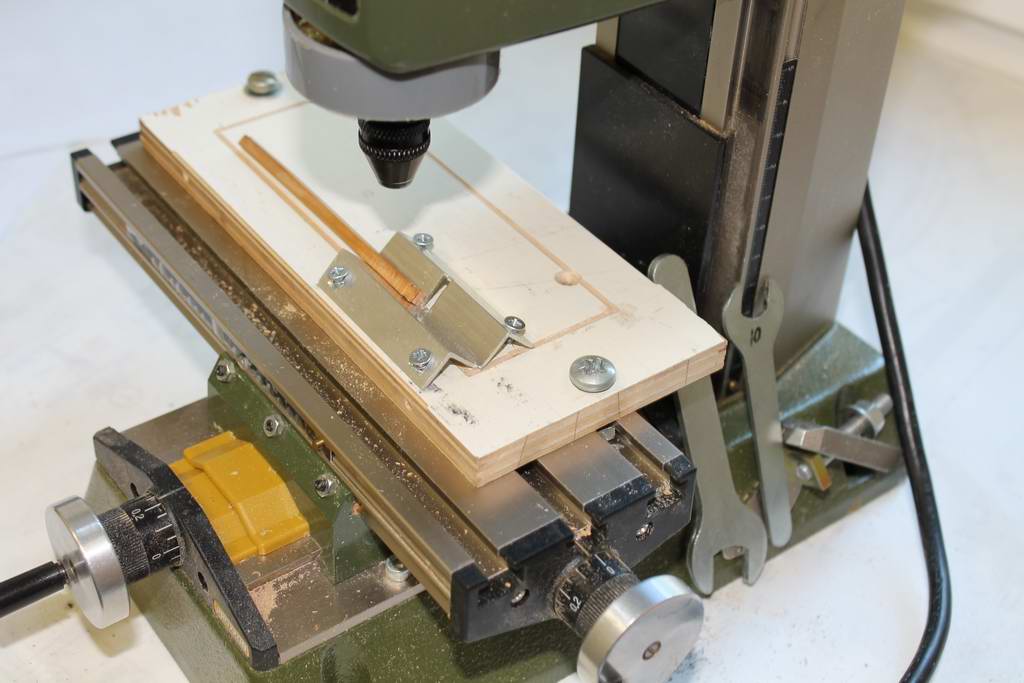

Фаски снимал на традиционной приспособе (накладка на фрезерный столик; также подсмотрено у Петра ).

Picture 63.jpg

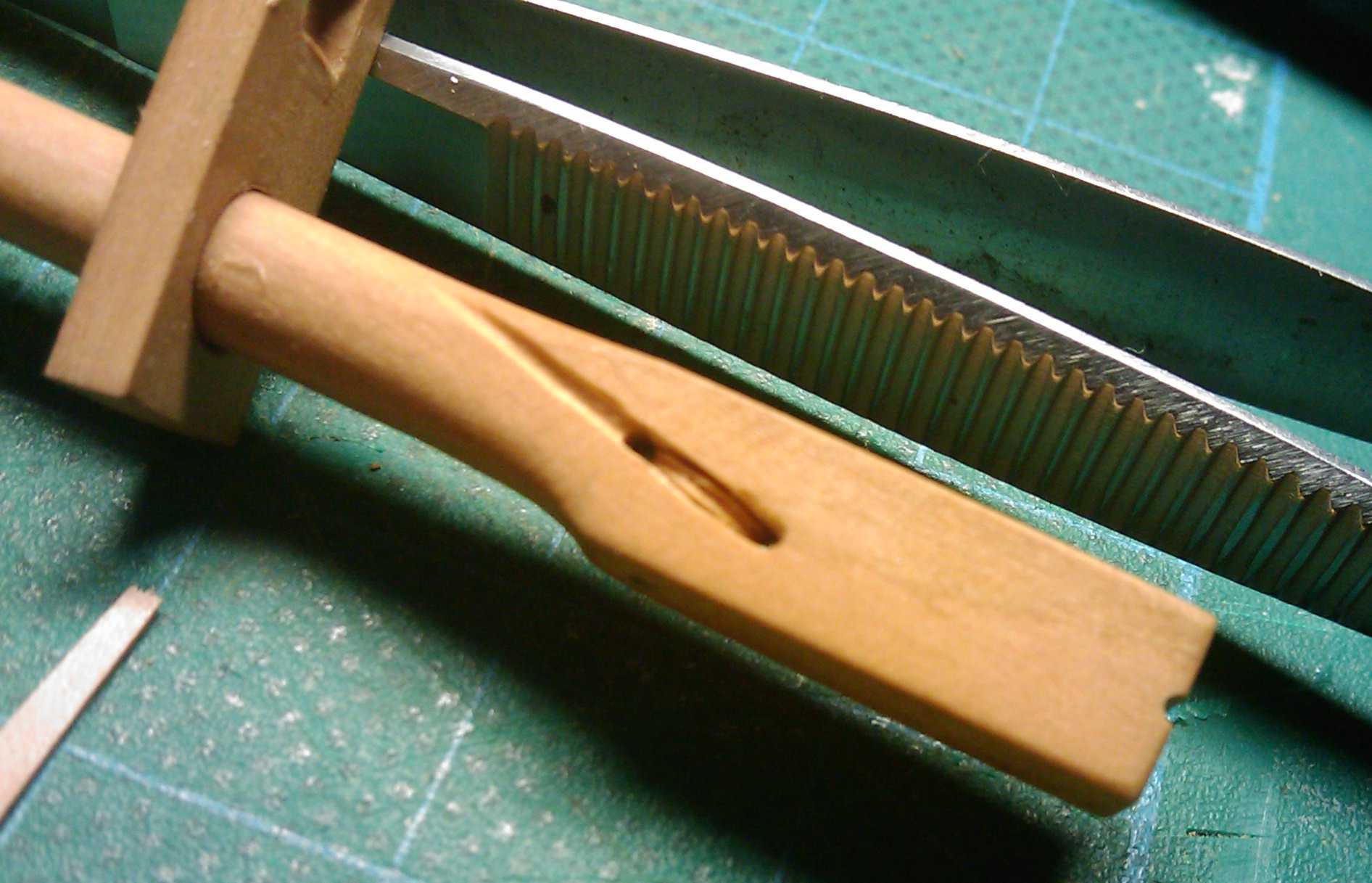

А теперь вопрос - подскажите хороший, православный способ изготовления пазов под шкивы Ибо после фрезеровки ковырять ножичком канавки 0.6х3мм как-то некошерно. Пробовал сверлом 0.6 фрезеровать - получается не очень. Были у меня игольчатые фрезы 0.9мм - найти не могу, наверное, переломал все. Хоть ювелирной пилкой пили... Помнится, был какой-то способ у Димя Шевелева - типа, заточенной отвертки с поднутрением - найти не могу...

[FreeLander]

Фрезу надо, тонкую, Дмитрий Шевелев говорил, что такие бывают. Я опосля в сапфире находил, но цена по 600 р. за штуку( Хуже всего то, что сама фреза очень короткая по понятным причинам. В итоге я просто проковыриваю эти шкивы между двумя просверленными отверстиями. Если в результате через такой шкив пустить снасть, то выглядеть будет натурально, если нет, то не очень.

PS А сквозные пазы как будешь делать? Я не представляю. Разве что фрезу специальную точить.

[yurayerz]

... Если в результате через такой шкив пустить снасть, то выглядеть будет натурально, если нет, то не очень.

В том-то и дело, что там шкивы без снастей, почти на самом виду.

PS А сквозные пазы как будешь делать? Я не представляю. Разве что фрезу специальную точить.

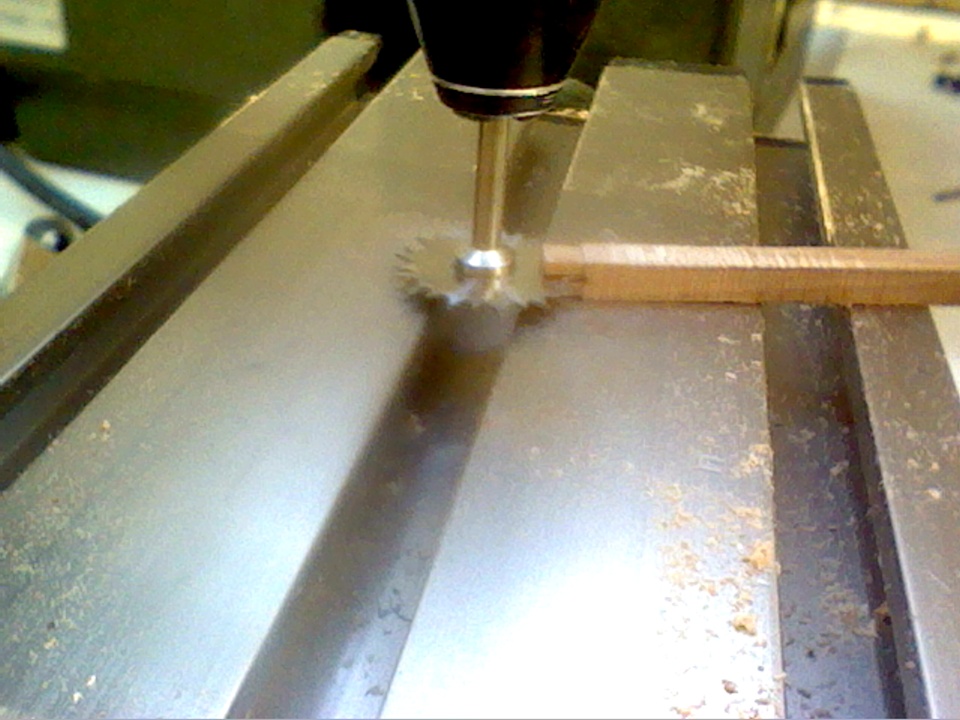

Да с ними-то как раз проблем нет - хирургическая фреза 15мм, как раз пилит паз нужной ширины (0.6мм). Как бонус - паз трапецеидальной формы (за счет разводки зубьев)

Picture 69.jpg

[FreeLander]

Постой, но трапеция будет расширяться к верху битенга, а должно быть наоборот.

[Doctor Evil]

я вам один умный вещь покажу, только вы не обижайтесь.
http://www.sapphire.ru/vcd-591-1-2063/goodsinfo.html

[yurayerz]

Постой, но трапеция будет расширяться к верху битенга, а должно быть наоборот.

Ай-яй-яй, соврал, простите! Там паз тупо прямоугольный получается! "За счет развода..." тьфуты, черт попутал!
В принципе, в такой мелкой (3.5мм) головке битенга и не видно, какой формы там паз! В увеличительной маске со всеми выдвинутыми линзами только разглядел! За счет скошенных краев иллюзия создается!
Не буду и заморачиваться!

я вам один умный вещь покажу, только вы не обижайтесь.
http://www.sapphire.ru/vcd-591-1-2063/goodsinfo.html

Ы-ы-ы-ы-ы.... Дайте две! Лучше пять! Еще лучше - ... десятков!
Срочно заказываю!

[Doctor Evil]

И кстати, они хоть и жгут дерево больше, чем проксоновская 1мм, зато намного крепче. Пока еще ни одной не сломал, в отличии от

[FreeLander]

Вот в этом и минус боров, почти все, которые пробовал, дают пригар, даже на минимальных оборотах.
Немного помогает пылеотсос, но лишь немного. Хотя, с другой стороны, для паза под шкив может это и не так критично...

[Олег Серегин]

и да простятЪ меня, надеюсь, специалисты фрез и боров под самый трудноразглядимый размер.... но по мне и руками можно...

здесь может и плохо видно, но шкив круглый, 0.5:


0.4 или 0.5:


а этот большой. где-то 0.8. Можно сказать огромный :


вернее шкивов нигде нету... сплошной обман честных людей... ),
где-то еще блоки были...

[Олег Серегин]

....Как бонус - паз трапецеидальной формы (за счет разводки зубьев)

вряд ли трапеция будет

ей еще и войти туда надо
да и выйти тоже

[yurayerz]

Понаехали тут, картинок во всю страницу напихали! Я тоже из вредности большую фотку поставлю!

Удалось перехватить на 30сек фотоаппарат, повторю фотки


IMG_0183_новый размер.JPG

IMG_0224_новый размер.JPG

IMG_0226_новый размер.JPG

IMG_0197_новый размер.JPG

и да простятЪ меня, надеюсь, специалисты фрез и боров под самый трудноразглядимый размер.... но по мне и руками можно...

Прямо ногтями?

[Олег Серегин]

а я хз как их махонькими сделать )) так шо разглядывай так ))

и таки да... ногтями, вооруженными олфами ))

[Aleksej Ivanov]

а я хз как их махонькими сделать

Большие лучшее! (имхо)

[baboo]

Резал головки по методу Петра, который подсмотрел его у Димы Глазова (обоим - ку!)

Хороший способ. У меня за час получилась горсть кнехтов. Теперь есть выбор, чтоб устанавливать наиболее удачные.
Я присоединяюсь к ку!

[yurayerz]

Вернулся фотик из Крыма, можно нормальные фотки постить.

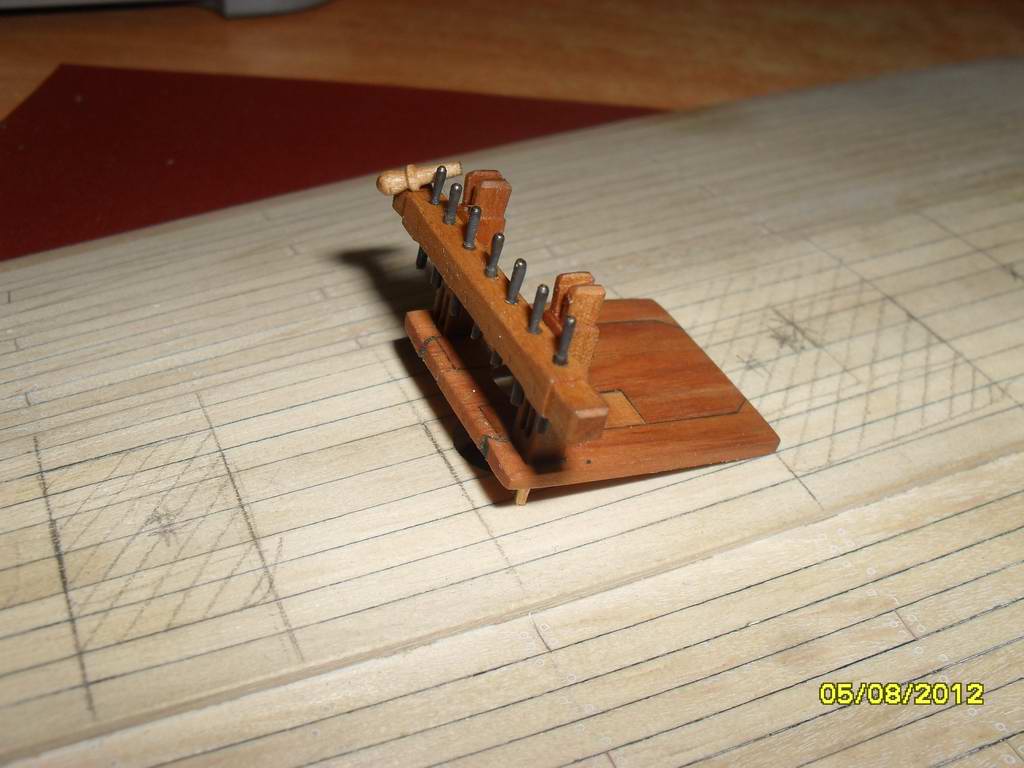

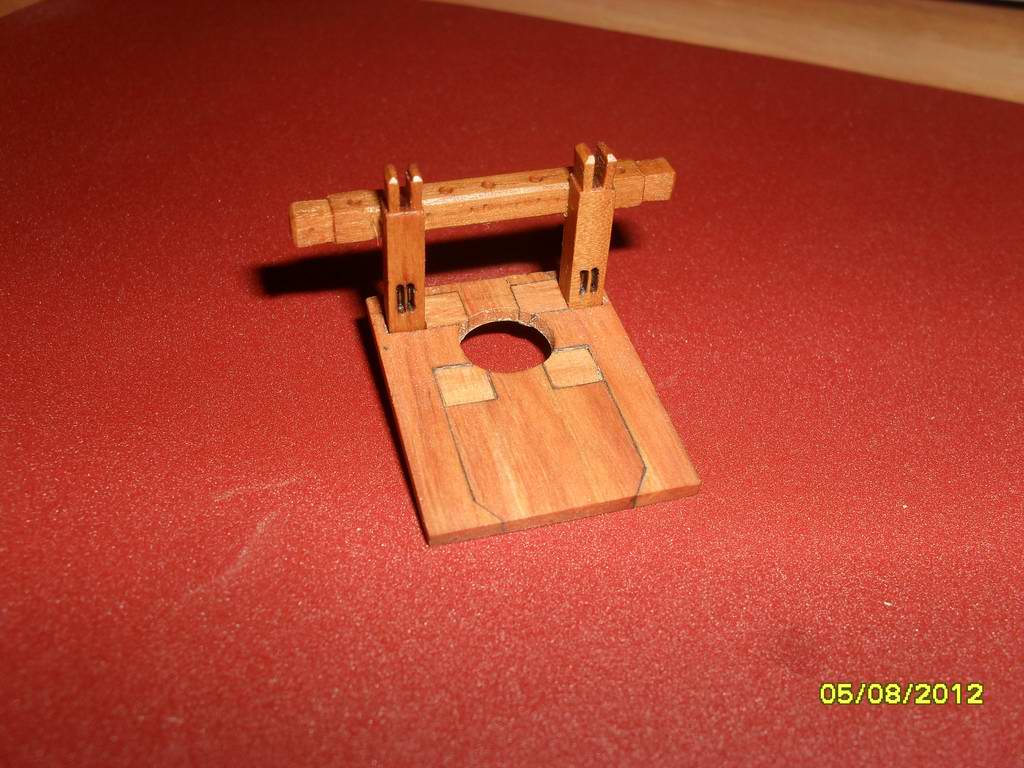

Готов грот-мачтовый битенг с кофель-нагельной планкой.

SDC19026_новый размер.JPG

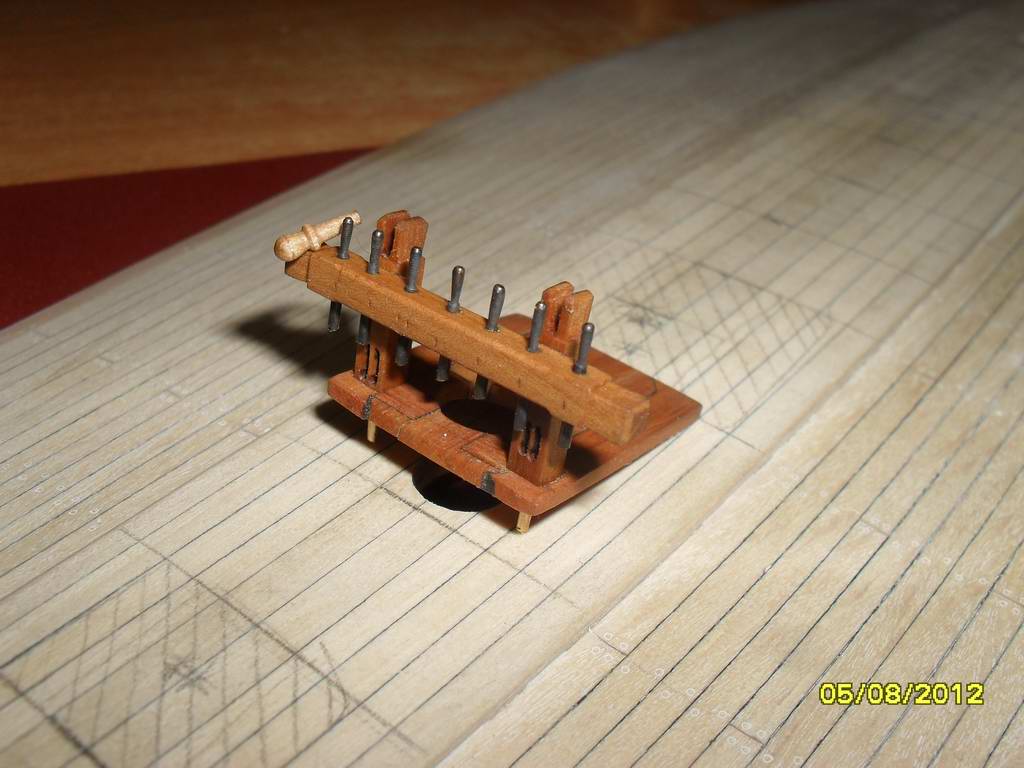

Посмотрел я на кофель-нагели из набора, почесал репу и удумал напилить их самостоятельно из латунной проволоки. Сделал ножки подлиннее - их все-равно не видно под такелажем, а крепить снасти будет удобнее. Головки хотел просто закруглить, но потом решил заодно профиль ручкам придать. И кажется мне, что это есть хорошо!

SDC19078_новый размер.JPG

SDC19073_новый размер.JPG
