Бомбарды времен Колумба.
Строю Пинту, и решил сделать пару бомбард по Анатомии. Однако, как делать обвязку неясно. Нужен ли брюк, или как на одном из рисунков аналогичных бомбард ее гвоздями к палубе крепили? Нужны ли тали?
На рисунках из анатомии Санта Марии Фернандиса-Дуро (стр.22) просматриваются тали от задней перекладины к борту.
Также, как такую бомбарду регулировать по высоте/дальности?
На рисунках из анатомии Санта Марии Фернандиса-Дуро (стр.22) просматриваются тали от задней перекладины к борту.
Также, как такую бомбарду регулировать по высоте/дальности?
Владелец ПетрОс Модельбау - дилер Милании в Германии, а также смола и травло от Флайхок, КомплектЗИП, Биг Блю Бой, Файв Стар и многих других производителей.
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
- Kogan
- Сообщения: 6012
- Зарегистрирован: Вс сен 25, 2011 12:22
- Откуда: Казань
- Благодарил (а): 258 раз
- Поблагодарили: 503 раза
Re: Бомбарды времен Колумба.
Для подобной бомбарды никакой обвязки не нужно.
С уважением, Михаил
Готова: португальская каравелла XV век - http://parus.ucoz.lv/forum/11-286-1
Готова: фламандская каракка XV век - http://parus.ucoz.lv/forum/11-473-1
Готова: "Mary Rose" XVI век - http://www.shipmodeling.ru/phpbb/viewto ... 45&t=71379
На стапеле: галеон "Revenge" XVI век - https://www.shipmodeling.ru/phpbb/viewt ... 83#p457183
Все в мире относительно...
Готова: португальская каравелла XV век - http://parus.ucoz.lv/forum/11-286-1
Готова: фламандская каракка XV век - http://parus.ucoz.lv/forum/11-473-1
Готова: "Mary Rose" XVI век - http://www.shipmodeling.ru/phpbb/viewto ... 45&t=71379
На стапеле: галеон "Revenge" XVI век - https://www.shipmodeling.ru/phpbb/viewt ... 83#p457183
Все в мире относительно...
- Dedal
- родоначальник
- Сообщения: 2477
- Зарегистрирован: Сб дек 30, 2006 18:05
- Откуда: С.-Петербург
- Благодарил (а): 4 раза
- Поблагодарили: 66 раз
- Контактная информация:
Re: Бомбарды времен Колумба.
Там кольца на задней части лафета есть, для этого и предназначены. Иначе пушка сдвинется на волнении.Petr писал(а): Однако, как делать обвязку неясно. Нужен ли брюк, или как на одном из рисунков аналогичных бомбард ее гвоздями к палубе крепили? Нужны ли тали?
На рисунках из анатомии Санта Марии Фернандиса-Дуро (стр.22) просматриваются тали от задней перекладины к борту.
Также, как такую бомбарду регулировать по высоте/дальности?
-
- Сообщения: 446
- Зарегистрирован: Чт авг 17, 2006 18:06
- Откуда: Muenchen
- Благодарил (а): 15 раз
- Поблагодарили: 16 раз
Re: Бомбарды времен Колумба.
Окей, логично!
Думаю вобью пару рымов между стоек парапета, и поставлю по тали на блоках. Меня брюк в китовой инструкции смутил
Думаю вобью пару рымов между стоек парапета, и поставлю по тали на блоках. Меня брюк в китовой инструкции смутил

Владелец ПетрОс Модельбау - дилер Милании в Германии, а также смола и травло от Флайхок, КомплектЗИП, Биг Блю Бой, Файв Стар и многих других производителей.
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
- baboo
- Сообщения: 568
- Зарегистрирован: Чт июн 02, 2011 9:52
- Благодарил (а): 45 раз
- Поблагодарили: 31 раз
Re: Бомбарды времен Колумба.
Нередко морской бой тех времен сводился к артиллерийской дуэли, где стреляли почти в упор. Так что бомбарда подразумевала бой на определенном расстоянии (пушечный выстрел). Дальше - недалет, ближе - на абордаж. А вот на расстоянии 1-2 кабельтова (к примеру) - работа для пушкарей. Тут больше зависло от того какое положение примет корабль. А особо прицеливаться не было нужды. Главное в корабль врага попасть. Стреляй в упор, как можно чаще. Это в литературе стал появляться образ канонира, который одним выстрелом за милю мог поразить врага.Petr писал(а):Также, как такую бомбарду регулировать по высоте/дальности?
Вспомните как глупо смотрелась военные действия на суше, где полк высторившись чуть ли не в марше словно на параде палят во врагов. Наверное что то похожее было и на море.
Море - это вечное движение и любовь, вечная жизнь. Жюль Верн
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
-
- родоначальник
- Сообщения: 1797
- Зарегистрирован: Вт янв 17, 2006 23:17
- Откуда: ЦФО
- Благодарил (а): 52 раза
- Поблагодарили: 122 раза
Re: Бомбарды времен Колумба.
Во времена колумба,то есть в 15 веке ,никаких дуэлей на море не было,по крайней мере мне не попалось ни одного описания.Эффективность морской артиллерии стремилась к нулюbaboo писал(а):Нередко морской бой тех времен сводился к артиллерийской дуэли, где стреляли почти в упор.
- baboo
- Сообщения: 568
- Зарегистрирован: Чт июн 02, 2011 9:52
- Благодарил (а): 45 раз
- Поблагодарили: 31 раз
Re: Бомбарды времен Колумба.
Да, каюсь я "немножечко" по времени перескочил. Перестрелки были хоть и не очень эффективные даже луками и пращами. Но больше махали шпагой
Корабли колумбовской эпохи больше ставку делали на абордаж. По сему и орудие с примитивной наводкой
Корабли колумбовской эпохи больше ставку делали на абордаж. По сему и орудие с примитивной наводкой
Море - это вечное движение и любовь, вечная жизнь. Жюль Верн
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
в процессе: Golden Hind, Nina
готов: Шлюпка с парусом
- kotbayun
- Сообщения: 1421
- Зарегистрирован: Ср дек 03, 2008 1:17
- Откуда: La Habana
- Благодарил (а): 63 раза
- Поблагодарили: 79 раз
Re: Бомбарды времен Колумба.
И в середине ХIХ в. морское сражение тоже заканчивалось абордажным боем. Хотя и артиллерия была другая.baboo писал(а):...Корабли колумбовской эпохи больше ставку делали на абордаж. По сему и орудие с примитивной наводкой
Правильно говорил Ув-й ДЕДАЛ: Там кольца на задней части лафета есть, для этого и предназначены. Иначе пушка сдвинется на волнении.
Два рыма на станке бомбарды, и два в борту(рымы врезаны через обшивку в набор). Бомбарду стволом упёрли в борт. На рымы одели тали (блоки с гаками), и закрепили станок. Всё.
В один ненастный день, в тоске нечеловечьей,
Не вынеся тягот, под скрежет якорей,
Мы всходим на корабль, и происходит встреча
Безмерности мечты с предельностью морей.
Не вынеся тягот, под скрежет якорей,
Мы всходим на корабль, и происходит встреча
Безмерности мечты с предельностью морей.
-
- Сообщения: 446
- Зарегистрирован: Чт авг 17, 2006 18:06
- Откуда: Muenchen
- Благодарил (а): 15 раз
- Поблагодарили: 16 раз
Re: Бомбарды времен Колумба.

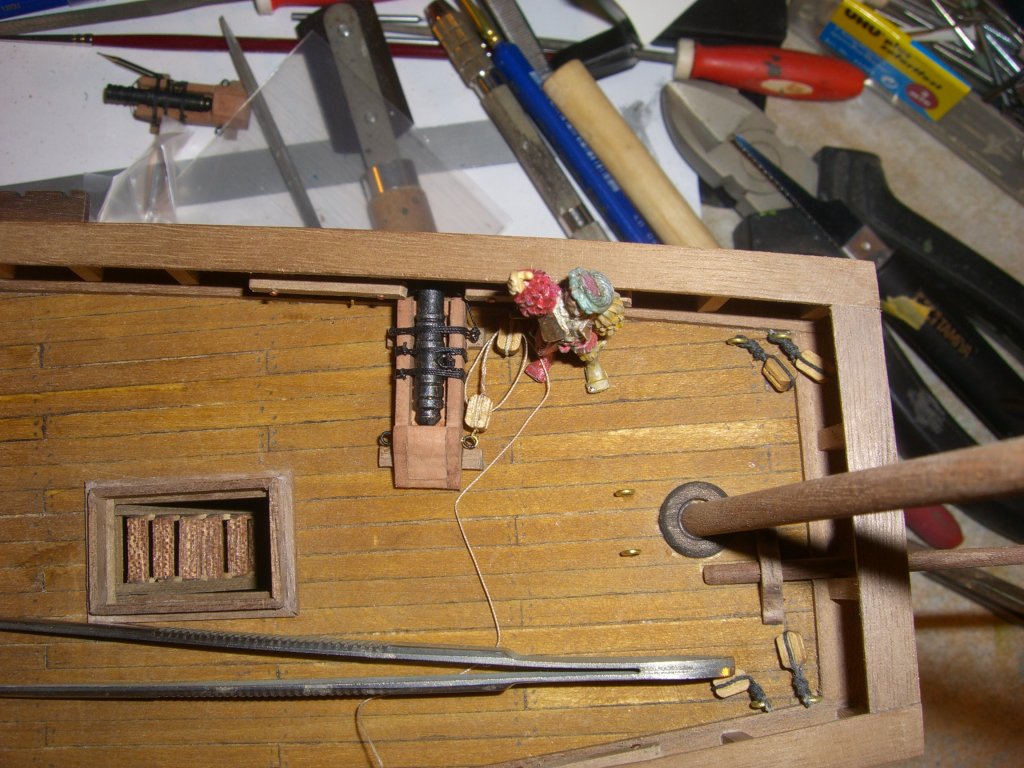

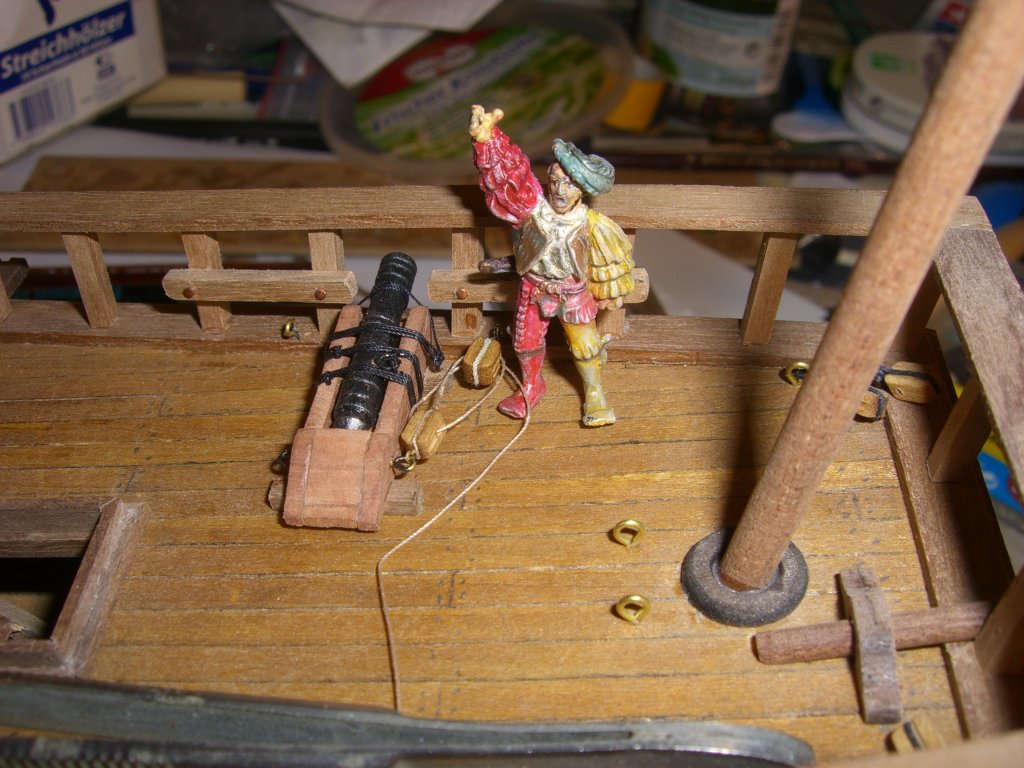

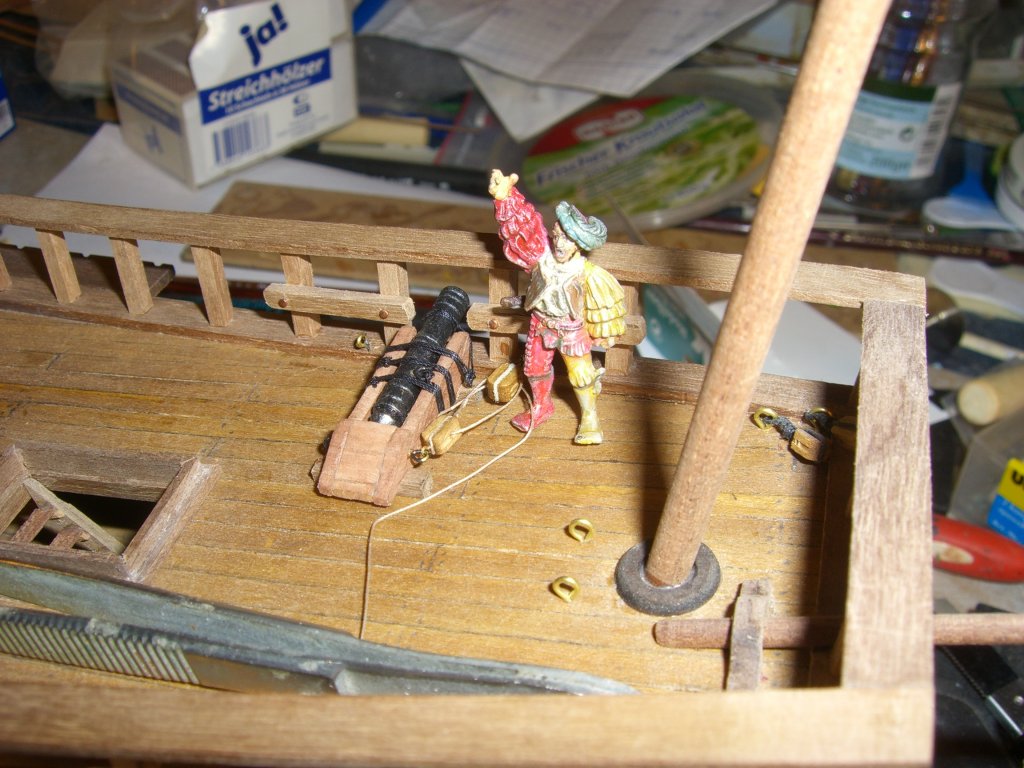

Доделал бомбарду, и сделал экспериментальную таль. Никак не могу решить, не великоваты ли блоки, или в самый раз? Лафет 30 мм длиной, блоки 5мм.
Владелец ПетрОс Модельбау - дилер Милании в Германии, а также смола и травло от Флайхок, КомплектЗИП, Биг Блю Бой, Файв Стар и многих других производителей.
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
-
- Сообщения: 1404
- Зарегистрирован: Чт июл 03, 2008 17:34
- Откуда: Обнинск
- Благодарил (а): 10 раз
- Поблагодарили: 41 раз
Re: Бомбарды времен Колумба.
Одношкивный блок перевернут. И у блоков можно было бы края чуток полирнуть. было бы гораздо лучше
Готово Race Horse
В заморозке Royal Caroline
Готово Golden yacht Amati
Готово USS Constitution сечение
Несбыточные мечты: Щебека, Святой Николай...
В заморозке Royal Caroline
Готово Golden yacht Amati
Готово USS Constitution сечение
Несбыточные мечты: Щебека, Святой Николай...
- kotbayun
- Сообщения: 1421
- Зарегистрирован: Ср дек 03, 2008 1:17
- Откуда: La Habana
- Благодарил (а): 63 раза
- Поблагодарили: 79 раз
Re: Бомбарды времен Колумба.
Petr, Sorry,что я уменьшил блок на вашем фото, примерно с 5-ти до 3,6-3,8. Указывает красная стрелка. Возможно изначально блоки талей несколько великоваты?Petr писал(а):Доделал бомбарду, и сделал экспериментальную таль. Никак не могу решить, не великоваты ли блоки, или в самый раз? Лафет 30 мм длиной, блоки 5мм.
В один ненастный день, в тоске нечеловечьей,
Не вынеся тягот, под скрежет якорей,
Мы всходим на корабль, и происходит встреча
Безмерности мечты с предельностью морей.
Не вынеся тягот, под скрежет якорей,
Мы всходим на корабль, и происходит встреча
Безмерности мечты с предельностью морей.
-
- Сообщения: 446
- Зарегистрирован: Чт авг 17, 2006 18:06
- Откуда: Muenchen
- Благодарил (а): 15 раз
- Поблагодарили: 16 раз
Re: Бомбарды времен Колумба.

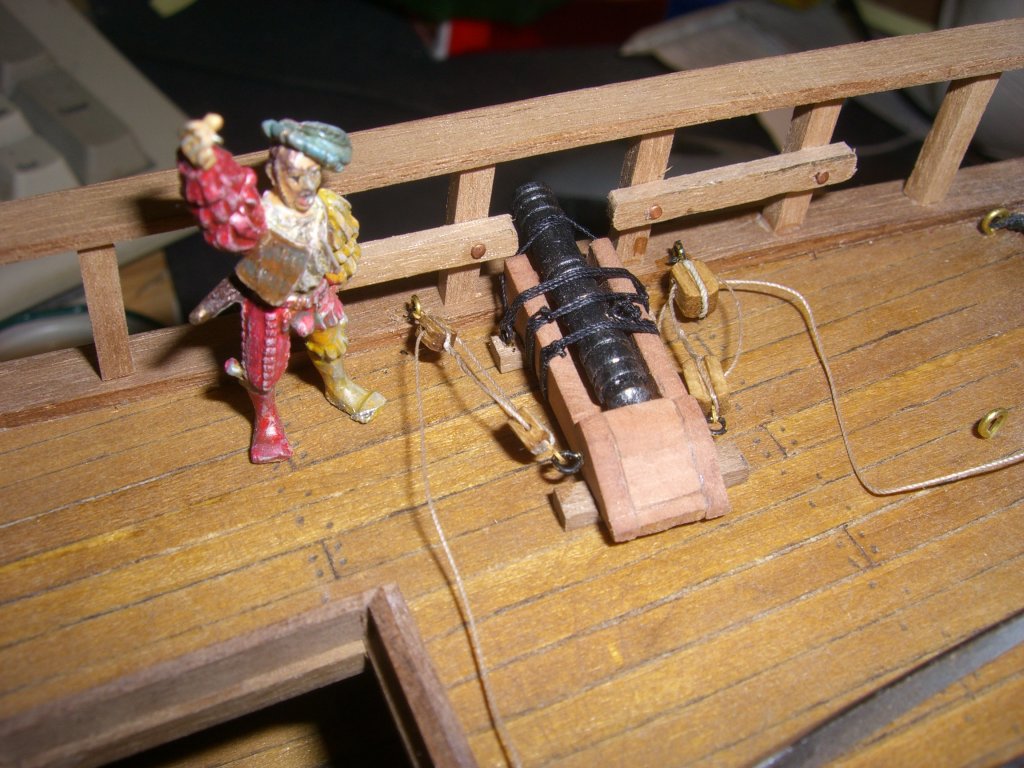

Спасибо! Сделал вторую таль, в этот раз с одношкивными блоками в 3мм. Блоки полирнул и чуток скруглил края. Личное впечатление - вроде лучше. Есть еще какие либо замечания?
Хочется сделать как правильно, а не как проще


Владелец ПетрОс Модельбау - дилер Милании в Германии, а также смола и травло от Флайхок, КомплектЗИП, Биг Блю Бой, Файв Стар и многих других производителей.
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
- Марсовый
- Сообщения: 863
- Зарегистрирован: Пн май 17, 2010 12:17
- Благодарил (а): 21 раз
- Поблагодарили: 60 раз
Re: Бомбарды времен Колумба.
Зря поставили тали с блоками. При очень хороших борбардах сам комплекс смотрится не профи. Поставьте вместо них брюк и будет совсем другой вид.
Галерея постройки испанского галеона "San Mateo"
http://picasaweb.google.com/SonenAndy/S ... Constructo#
Излишек - вещь необходимая.
http://picasaweb.google.com/SonenAndy/S ... Constructo#
Излишек - вещь необходимая.
-
- Сообщения: 446
- Зарегистрирован: Чт авг 17, 2006 18:06
- Откуда: Muenchen
- Благодарил (а): 15 раз
- Поблагодарили: 16 раз
Re: Бомбарды времен Колумба.
Ну вот, окончательно запутался. Выше рекомендовали тали без брюка поставить, теперь брюк

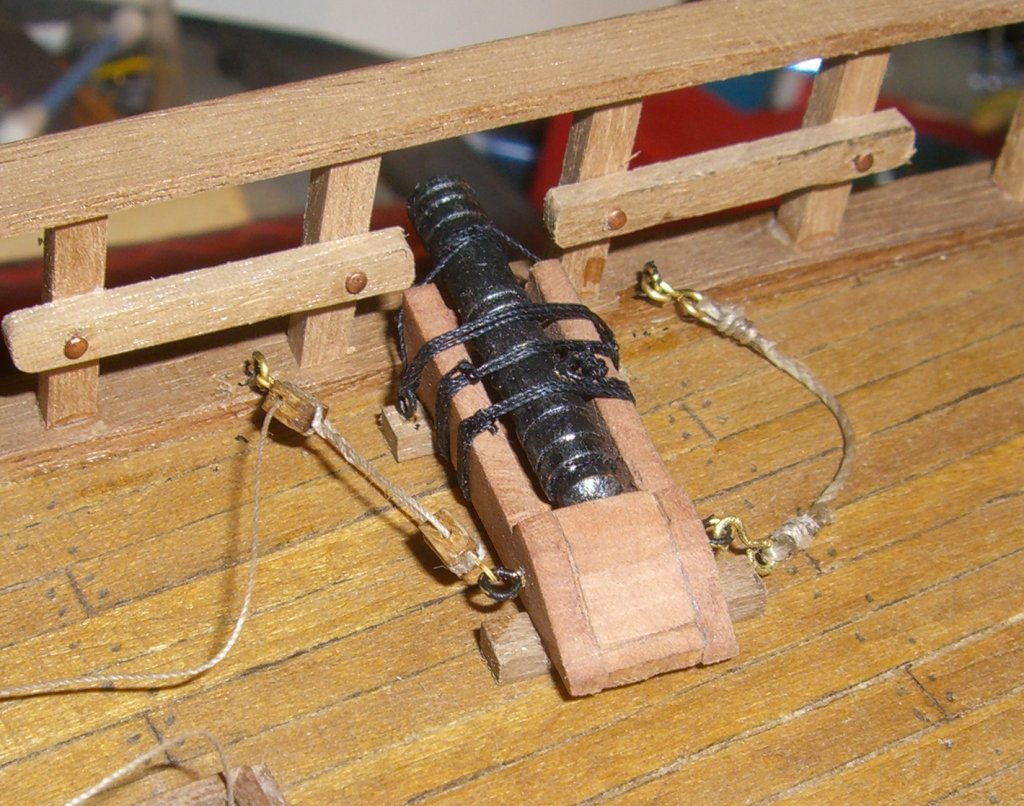

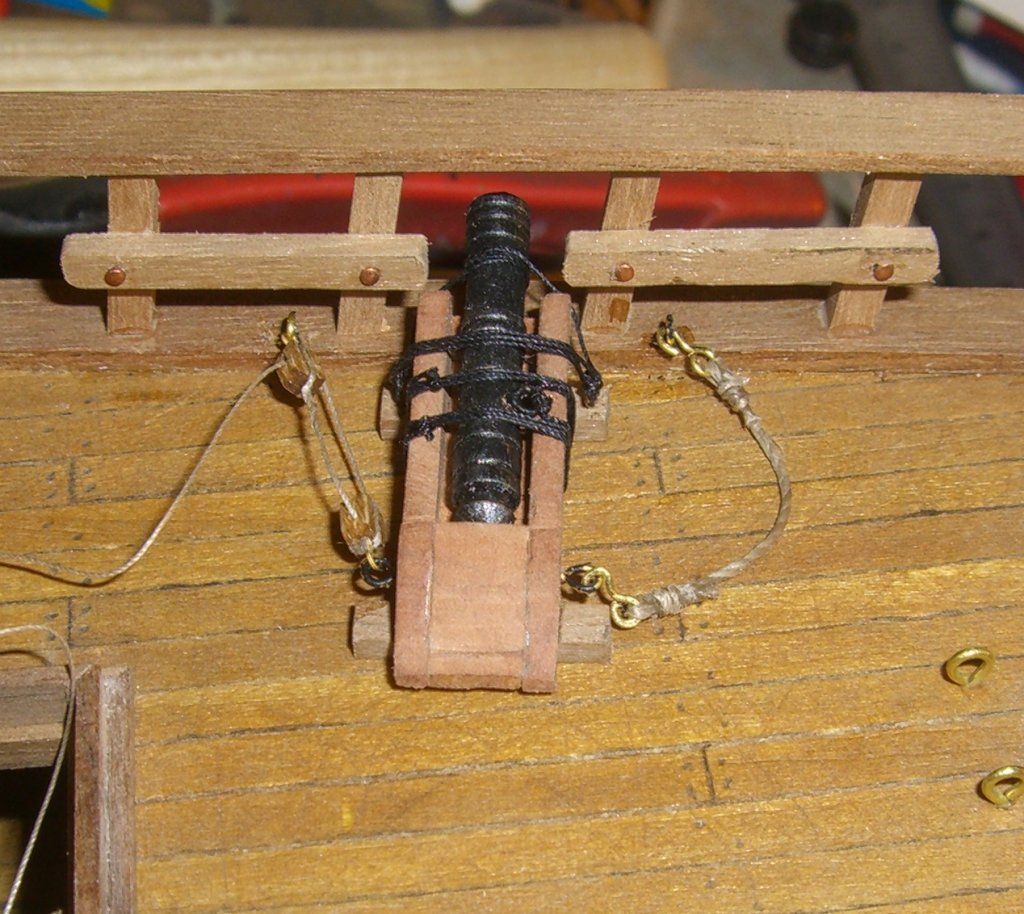

В итоге, сделал брюк на одну из сторон, для сравнения. Очевидно что в итоге с обеих сторон будет одинаково.
Для себя теперь вообще решить не могу, тали, брюк, или вообще вбить второй комплект рымов и в лафет, и в борт, и поставить и тали и брюк....

Для себя теперь вообще решить не могу, тали, брюк, или вообще вбить второй комплект рымов и в лафет, и в борт, и поставить и тали и брюк....
Владелец ПетрОс Модельбау - дилер Милании в Германии, а также смола и травло от Флайхок, КомплектЗИП, Биг Блю Бой, Файв Стар и многих других производителей.
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
Бригантина Феникс от Милании - в процессе
Пинта от Артезании 1/65 - в процессе
Диорама Архангельск 1600 в 1/60 - в планах
- kotbayun
- Сообщения: 1421
- Зарегистрирован: Ср дек 03, 2008 1:17
- Откуда: La Habana
- Благодарил (а): 63 раза
- Поблагодарили: 79 раз
Re: Бомбарды времен Колумба.
Выбери что больше нравится
