Электронные поделки и эксперименты с ними.

[praktik]

Вот здесь посмотри что я делал . Под именем SERG . http://induction.listbb.ru/viewtopic.ph ... &start=200

[gesha]

По поводу параллеливания транзисторов многие производители очень часто используют этот метод особенно в сварочниках собранных
по мостовой схеме. Вот например ARC160 ,Кентавр, MASTER, ММА выполнены практически по одной схеме различия незначительны,
а драйвер используется один и тот же , даже компоновка деталей одинаковая. Вот схема.

http://savepic.su/5144491.htm
Оригинал крупно тут.Отношение витков 16:8
https://yadi.sk/i/1ILGlW64eqyGX
Там используется вот такой драйвер , А сток с истоком силовых ключей просто шунтирован RC снаберами 47 Ом 5 Вт и 470 Пф 2кV

http://savepic.su/5161901.htm
А выглядит это так. Трансформатор на колечке.

http://savepic.su/5168040.htm

http://savepic.su/5145512.htm
Трансформатор Ш образный.

http://savepic.su/5128104.htm

[gesha]

А КТ817 и 816 подойдут ? Частота ок 130кгц ?

Я для стали нагревалку делал у меня там частота ниже.

[was]

Хорошие результаты - BD139- 140

[praktik]

Ну а КТ972 подойдут для драйвера на 130кгц ?
Мужики пишите туда ! http://induction.listbb.ru/viewtopic.ph ... &start=200
А то тут ждёшь пол дня !

[praktik]

Во блин ! Сразу сообщение передали !

[was]

КТ972- 973 -комплиментарная пара средне частотных биполярных транзисторов-1,5А. Это все можно посмотреть в сети. У вас же есть генератор на вашу частоту, подключаете драйвер и для раскачки эти транзисторы. На кольце ТГР мотаете только первичку и по осцилу, включенного параллельно этой первичке, смотрите меандр с мертвым временем и витками подбираете его чистоту ( вы же не проверяли свое кольцо, только верите написанному). Импульсы должны быть хорошие , как в учебнике. Мотаете вторичку амплитудой -12- 15 в. , нагружаете вторичку емкостью , которая соответствует вашему ключу. Можно нагрузить и резистором- 100-200 ом. Вам же нужен ток для заряда затворной емкости, а в первоначальный момент , это практически КЗ , это все драйвер должен обеспечить. Иначе ключи могут греться. Корекцией первички и вторички - т. е - КТР- добиваетесь хорошего сигнала, если амплитуда получиться больше , срежете стабилитронами. Сделайте сначала хороший драйвер, а потом двигаетесь дальше. Это не так все просто- спаял и работает. Что то можно посоветовать только по осцилам, а вы на своей волне, а здесь экстрасенсов не наблюдалось. Осцил в руки и все знания придут, единого рецепта здесь нет, все зависит от вашей мат. части. Ну и автор много здесь выкладывал с осцилами разных драйверов- почитайте. Где то выше , ребята просили расчет ТГР, я дал калькулятор- вы хотя смотрели его? По калькулятору все предварительно, остальное все как написал.

[gesha]

Вот вот причём при одном и том же числе витков но с использованием разных колечек и форма сигнала может отличаться,
здесь только по осцилу ,к примеру тут нельзя говорить, что 15 витков правильно , а 20 витков не правильно , при одном феррите
может быть так, а при другом иначе, тут только по осцилу и только экспериментально ну во общем о чём WAS говорил.

[was]

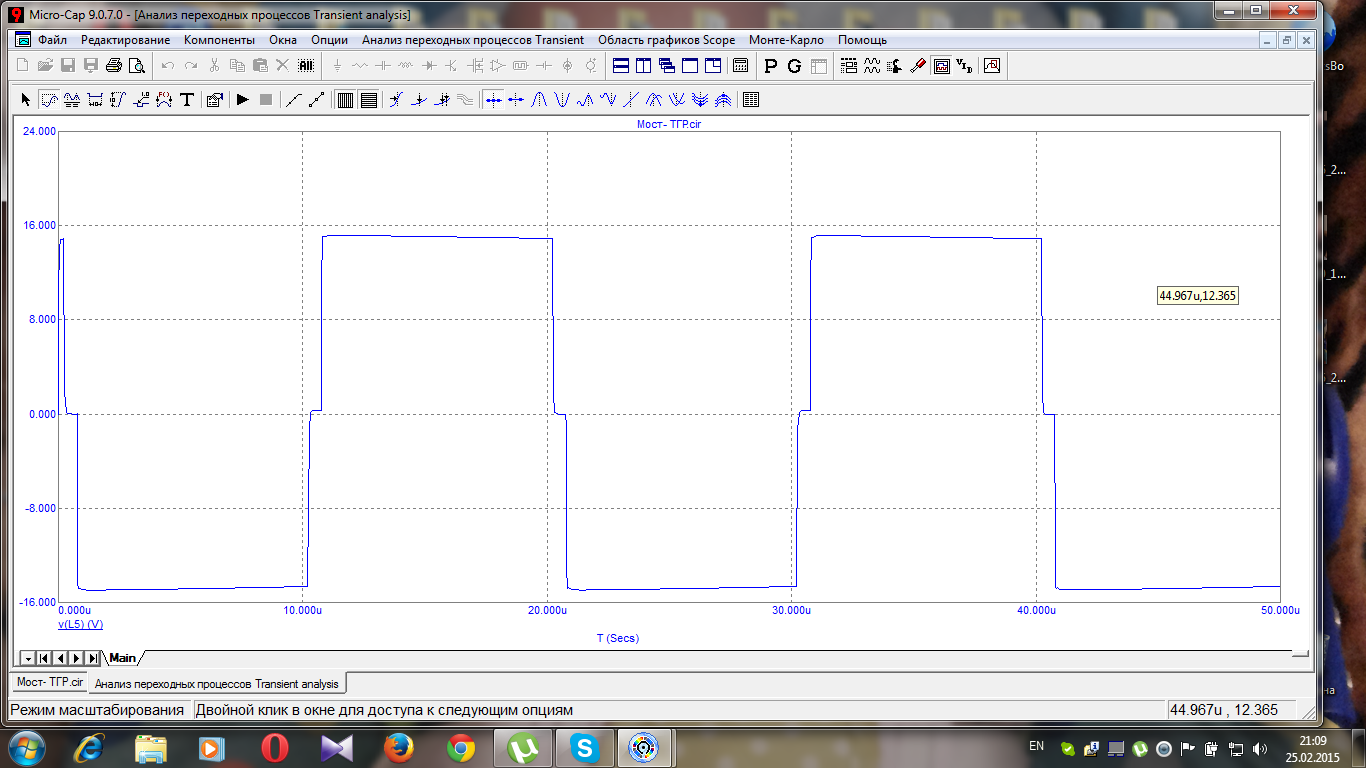

Вот приблизительно вы должны увидеть на первичке ТГР

[was]

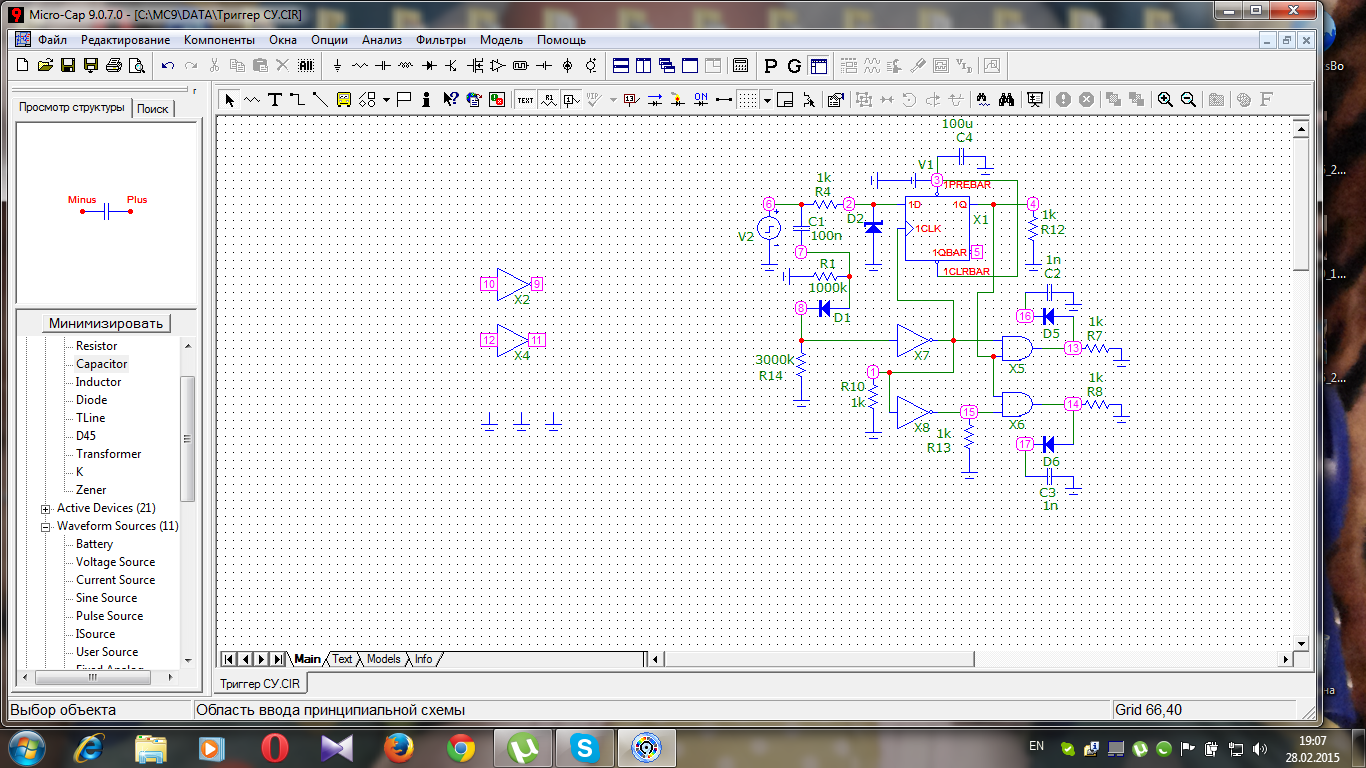

Немного забросил СУ,делал сварочные работы у дочери. 74НСТ14 так и не нашел, решил промоделировать отдельно работу этого триггера 74НС14. Потратил пол дня, но как бы в Микрокапе работает, посмотрим в железе. ОГРОМНОЕ СПАСИБО КОНСТАНТИНУ за подсказки, а то раньше 155 и 511 серии ну и бытовые. С 74НСТ14 действительно намного проще,наверно все связано с гистерезисом. Очень капризная эта 74НС14 и наверно после замены ее, все надо перестраивать.

[was]

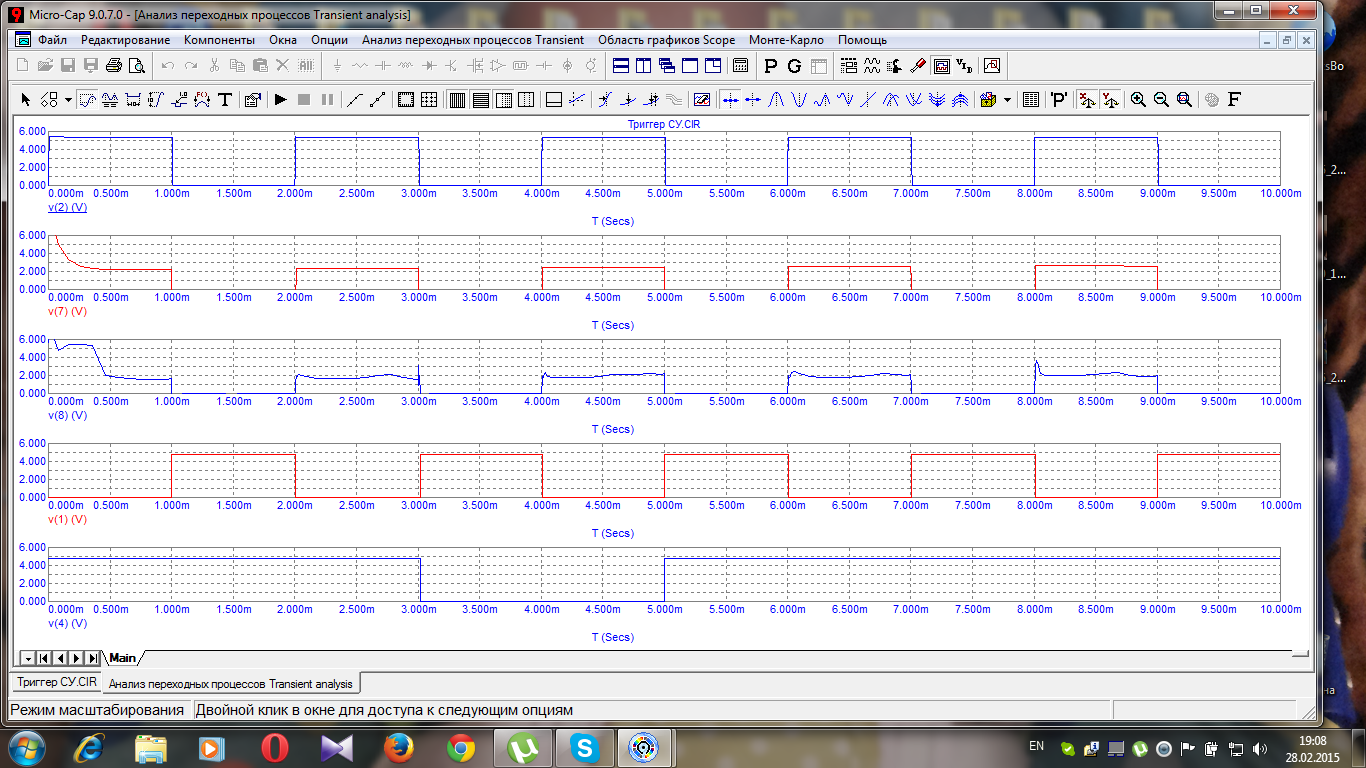

А сегодня присмотрелся на свежую голову- не есть хорошо- на выходе период. Это совсем не понятно.

[const1105]

А что не нравиться? Скиньте модельку в Микрокапе.

[const1105]

WAS , это вы мне спасибо? Я прочитал ветку, больше Константинов не нашел. Если да, то я всегда рад поделиться.

[was]

Да - это Вам . Сегодня решил попробовать в железе. Запустил импульсы на выходе триггера. С самого утра и вот уже - 5 часов вечера у нас на западе Украины. Голова кругом идет, пойду на улицу отвлечься. Выставил частоту Шим- 500 Герц. Резисторы, конденсаторы с этим гистерезисом, длительность тактового импульса - 2 мл.сек. , на выходе триггера меандр- 50 Герц, получается что триггер делит на - 10 . Если я что то понимаю, то я ничего не понимаю.Иду на улицу.

[was]

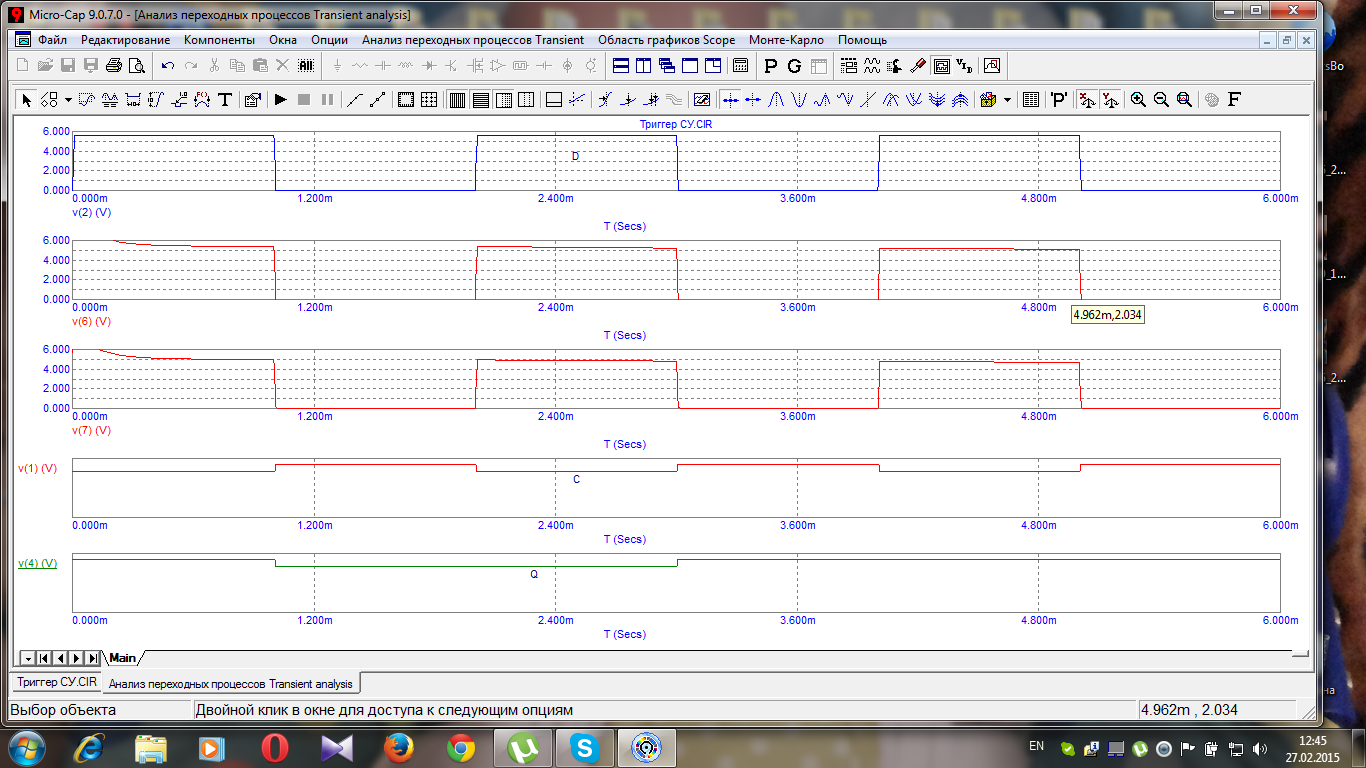

На выходе триггера появляются импульсы только при длительности половины периода на тактовом входе, при узких нет импульсов на выходе. Может и потому и он не переносит меандра с - D - на выход и делит его. А сделать тактовый по шире, потому и увеличиваю емкость и резисторы. Есть какая то фигня, не могу понять пока. Получается так, что на тактовом входе нет нуля ( обратных импульсов ) , потому и в Точках- 13 нет нуля, а Точ. - 14 - единица. Как на верхнем вложении.
