и снова волшебный FET

[Madman]

А где там плата электроники?

Вот эту плату я и имел ввиду. Движки от ШМ кажется от переменки работают...

[toly.kol]

волшебный FET тоже недёшев (18480р)
мотор новый 5085 руб.
агрегата от Джима если я правельно понял 475 зел плюс прибомбасов на 200зел с пересылкой
не намного дороже
ели брать заново а не ремонтировать
думаю решаю
Анатолий

[egen]

агрегата от Джима

А как они подверженную ремонту?
Вроде там надо сразу заказывать переходную шайбу на наша 63мм фрезу ...

[toly.kol]

насчёт ремонта незнаю (у меня еёпока нет)
а переходную шайбу на наша 63мм фрезу можно выточить самому
с токаркой нет проблем

[FreeLander]

На ФЕТе движок вроде как пылезащищенный, в отличие от швейно-оверлочного. Со всеми вытекающими...
По отзывам очевидцев в почти базовой комплектации бирнсова машинка стоит так же как и ФЕТ. А по мне так лучше бирнсоциркулярка в голой базе, чем ФЕТовский проксон со своими навороченными кривостями
Сугубо и исключительно имхо, друзья

[Vladimir Turbasov]

по ФКС и ФЕТ
припокупке нового или приюзаньё купленого
рекомендую в провод перед мотором (белый + ченый- зеленый земля) в разрыв белого вставить плавкий предохранитель
ампер на 4-6 (т к семистор управления в ФКС и диодный мост у Фет предельный ток 8ампер) а при нагрузке сила тока протекающая через якорь мотора
возрастает до этих самых 8 ампер соответственно прибольшой нагрузке ток больше и все горит
а предохранитель за 10 рублей избавит вас от головной боли по ремонту (превысили нагрузку сгорит предохранитель а все остальное будет долго работать и радовать вас)
У меня у Фкс короткое на якоре в блоке управления шунтирующие резисторы 2шт (22 ом по10 р) семистор (8 амперного не было поставил 12 амперный 125р) мотор от4850 до 5800
у ФЕТ похоже судя по фото сначала сетевой фильтр потом диодный мост и дросельный фильтр ( эго можно и перемычкой заменить или от дрели поставить)
так вот если поставить предохранитель перед мотором можно всё это сохранить
немцы экономят или специально это делают ? ( на джете токарнике в плате управления аж 2 предохранителя)
пилу отремонтировал начал юзать!

[Madman]

Вот за такой совет Вам толстое спасибо, обязательно воспользуюсь при следующем ТО пилы....

[egen]

превысили нагрузку сгорит предохранитель а все остальное будет долго работать и радовать вас!

+1 Тоже спасибо!
Я как раз и полез в пилу - посмотреть не сгорел ли предохранитель, а его там совсем нет
А есть ли смысл вместо предохранителя включать только через сетевой фильтр с лампочкой? Не спасет?

[Madman]

Не спасет?

Не спасет.... Сетевой фильтр он от внешней перегрузки (скачок напряжения в сети), а пила горит от внутренней, когда с напругой в сети все ОК.

[Hedgehog]

Циркулярка от Бирнса конечно хороша, но и цена не хилая,

У меня в базовой комплектации, с доставкой, вышла дешевле проксона - 670$ за всё про всё.
Всякие дополнительные опции я отложил на потом, как оказалось, правильно сделал - сейчас они мне и даром не нужны - без них отлично справляюсь.

[Hedgehog]

Вдогонку к предыдущему:

В последнее время несколько раз отвечал коллегам в личке на вопросы по этому агрегату и вспомнил малоосвещаемый аспект. Джим комплектует свои машинки твердосплавным диском 4" с посадочным размером 20 мм (на валу - 1/2"). Учитывая, что большинство отрезных фрез на постсоветском пространстве продолжает выпускаться в соответствии с ГОСТ 2679-93, рекомендую сразу заказывать переходные кольца на 16 и 22 мм. Их относительная дороговизна (5$ за штуку) окажется незаметной, когда вам придётся искать знакомого токаря и объяснять ему задачу.

Это ни в коем случае не руководство к действию. Так, записки на манжетах.

[Madman]

по ФКС и ФЕТ рекомендую в провод перед мотором (белый + ченый- зеленый земля) в разрыв белого вставить плавкий предохранитель ампер на 4-6

Сегодня перевел этот вопрос в практическую плоскость на своей пиле. Для тех неэлектриков (вроде меня) и пишу эти прописи.
1. Кладем пилу на правый бок, так чтобы ролик тонкой подачи оказался на весу, тогда пила ровно ложится на боковую стенку. Не забудьте отключить пилу от сети

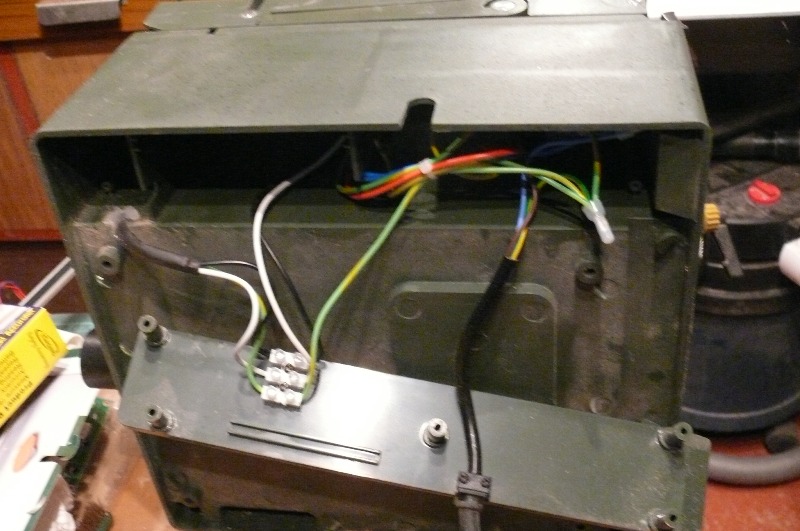

2.На дне пилы, с той стороны, где в нее заходит сетевой шнур, выкручиваем 5 длинных саморезов и вынимаем крышку, которая ими крепится.

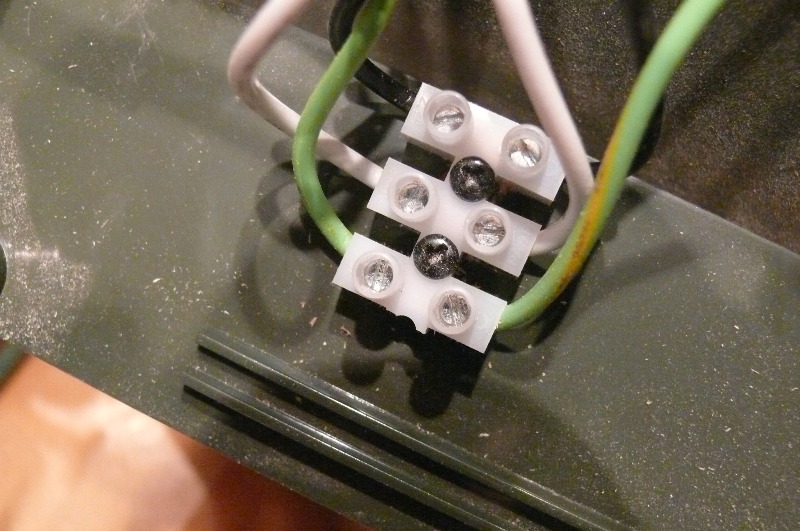

3. На крышке видим трехпроводную колодку: с одной стороны в нее приходят три провода с платы, с другой три провода (белый, черный и желто-зеленый) уходят жгутом на двигатель.
4. Отсоединяем белый провод с колодки со стороны платы.

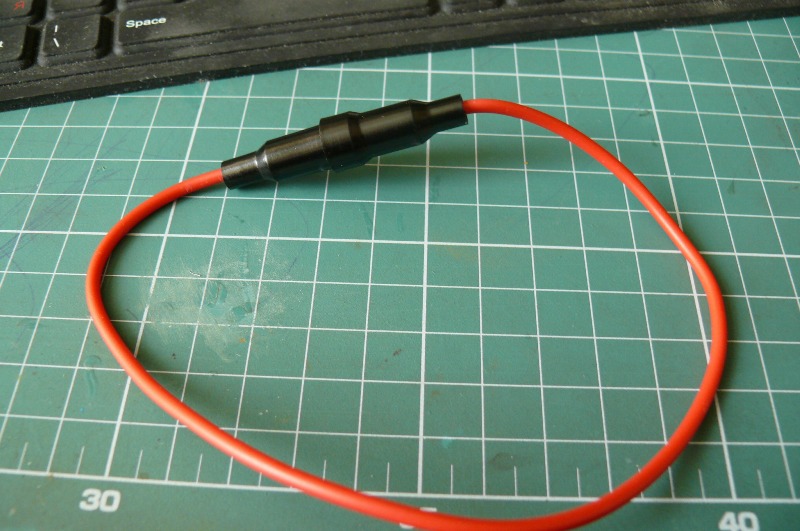

5. Решаем где и как расположить колодку предохранителя. Варианты:
а) сделать "на весу". Самый простой.
б) поставить на одну из прегородок

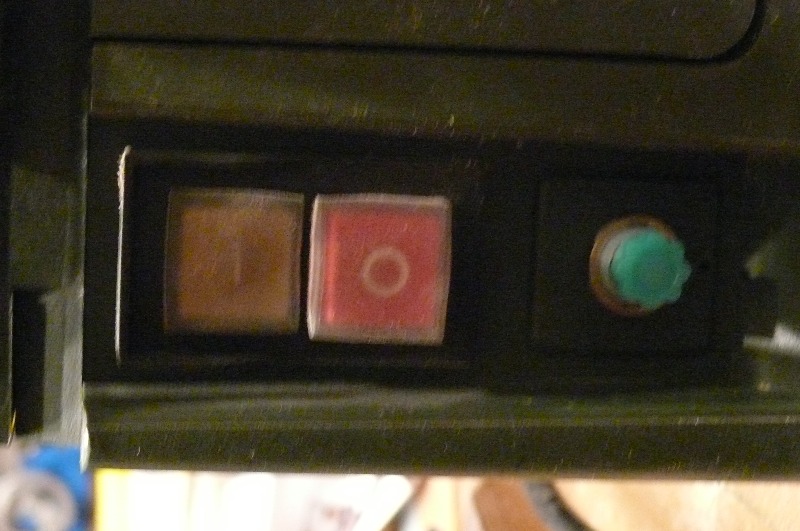

в) поставить на заглушку, расположенную под кнопками "пуск-стоп". Я выбрал для себя этот вариант, т.к. он не требует последующих разборок пилы для замены предохранителя.
6. Вынимаем заглушку из корпуса пилы, отжав лапки, которыми она крепится.
7. В центре заглушки высверливаем отверстие под колодку предохранителя (для моего варианта колодки это 12 мм)

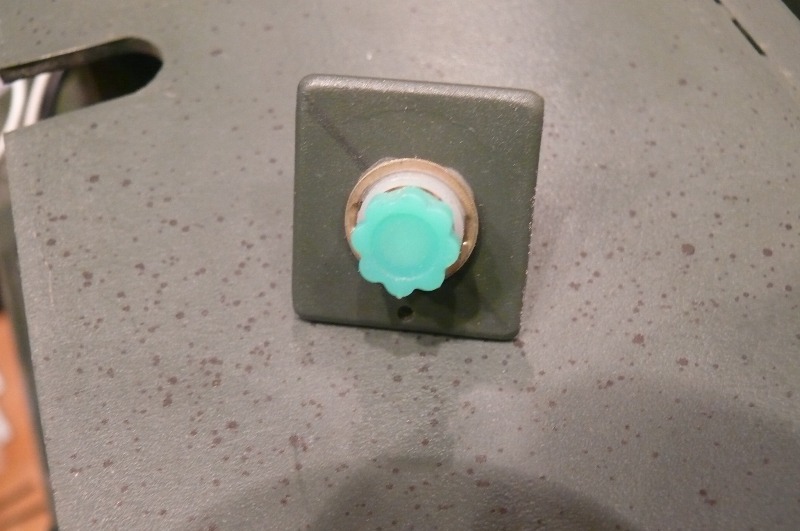

8. Закрепляем колодку в отверстии.

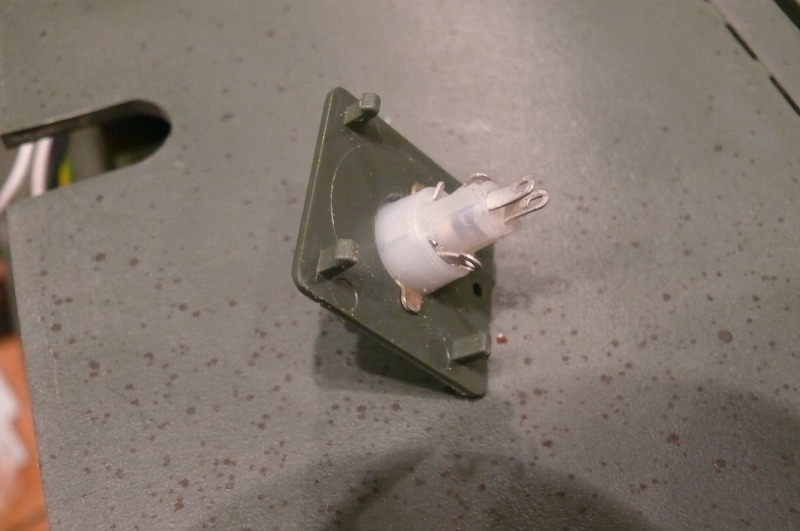

9. Подпаиваем к одному из выводов колодки отсоединенный ранее белый провод.
10. Ко второму выводу подпаиваем кусок провода подходящего сечения, противоположный конец которого вставляем в трехпроводную колодку.
11. Вставляем предохранитель на 5А и делаем пробный запуск.
12. Если все нормально, закрываем крышку, закручиваем саморезы и радостно продолжаем пользоваться пилой.
Временные затраты на такого типа работу - 25 минут с перекуром, в ожидании нагрева паяльника. Вариант 5а займет минут 7-10, но для замены предохранителя каждый раз придется снимать крышку на днище.
Завтра выложу фотографии с комментами.

[Madman]

Обещанные фото к предыдущему посту:

[egen]

Сегодня перевел этот вопрос в практическую плоскость на своей пиле.

Речь о защите мотора?
А предохранитель для защиты диодного моста стоит делать?

[Madman]

Думаю, что не стоит,так как скачки напряжения до 300 вольт в нашей сети крайне маловероятны. А вылететь мост может либо по этой причине, а скорее из-за того что мотор даст клина при перегрузе.
