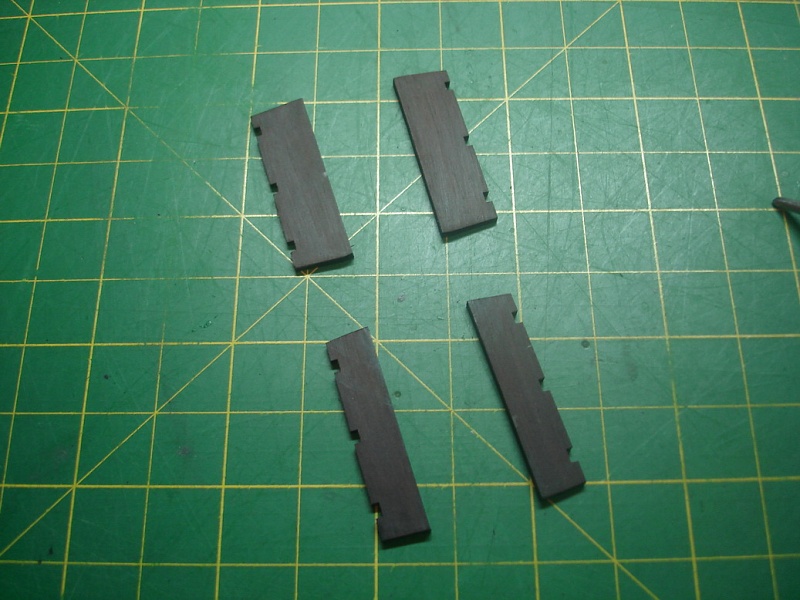

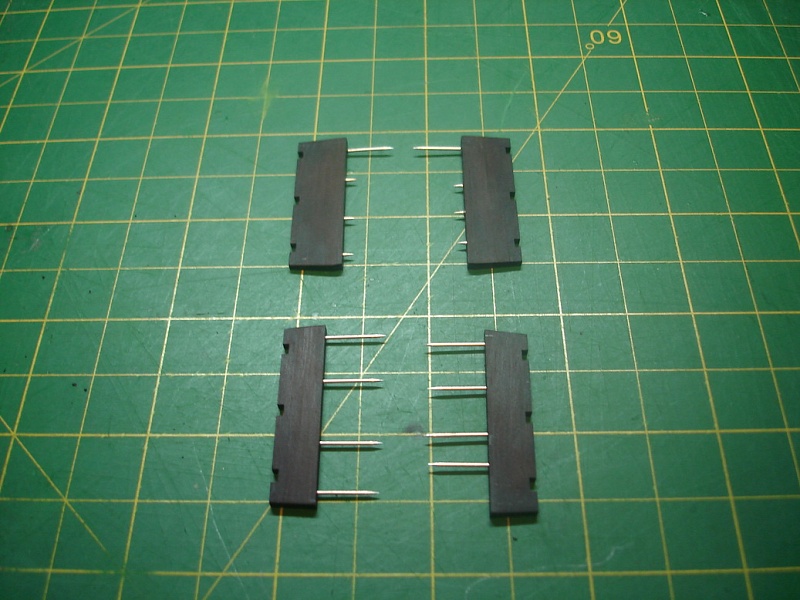

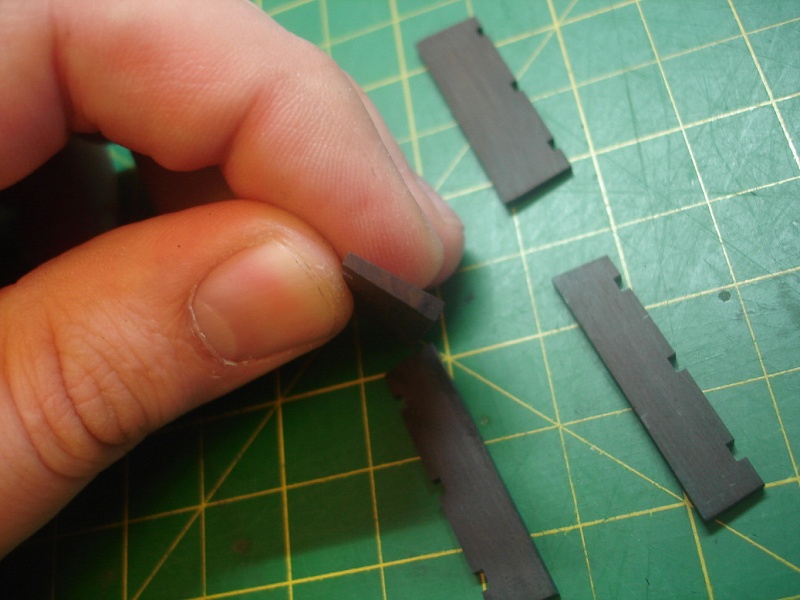

Проделал в них пазы под вант-путенсы:

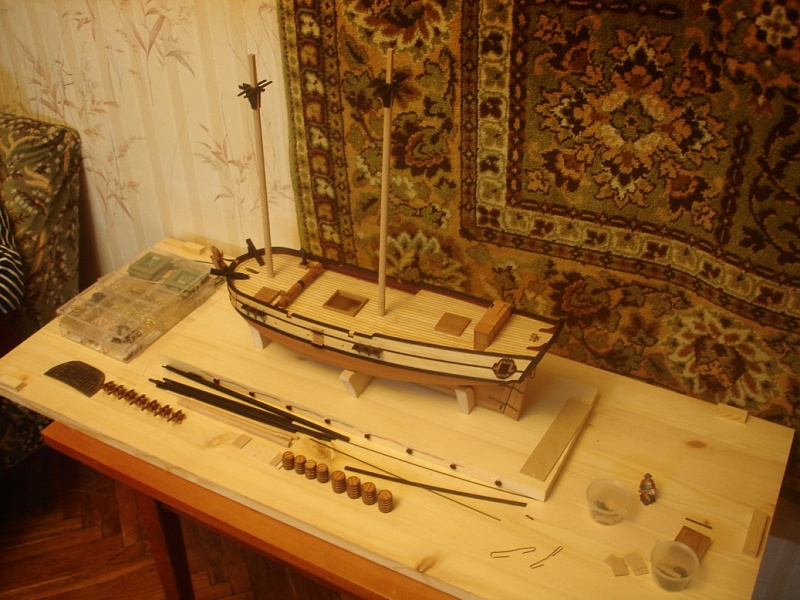

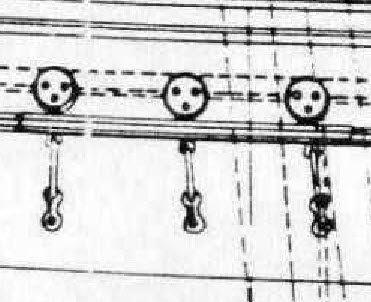

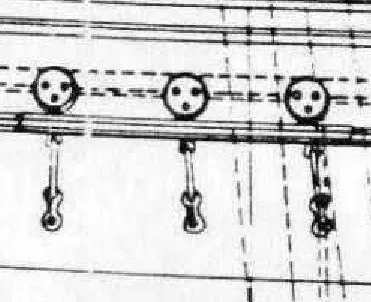

Что хотим получить в итоге:

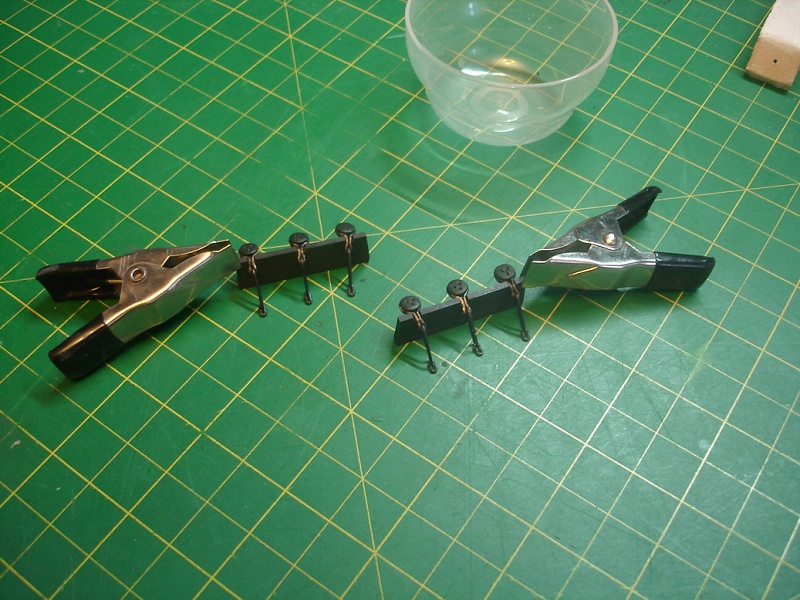

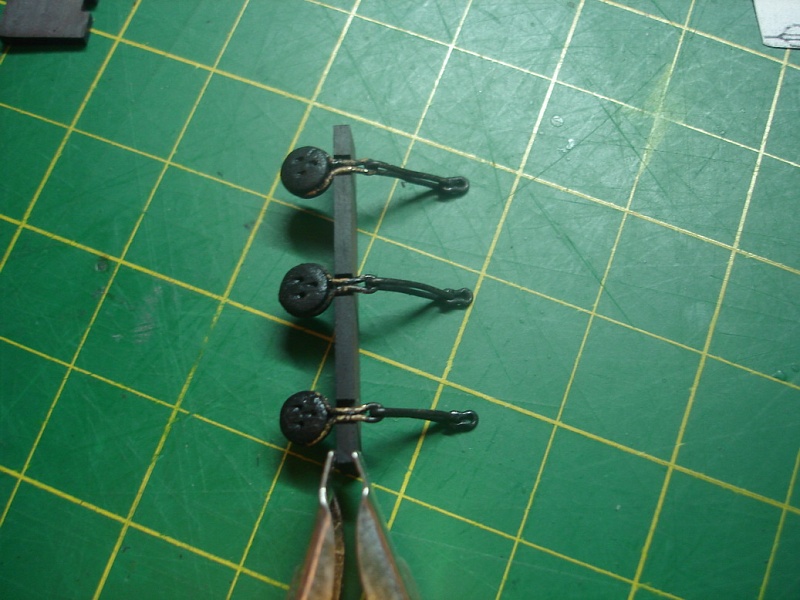

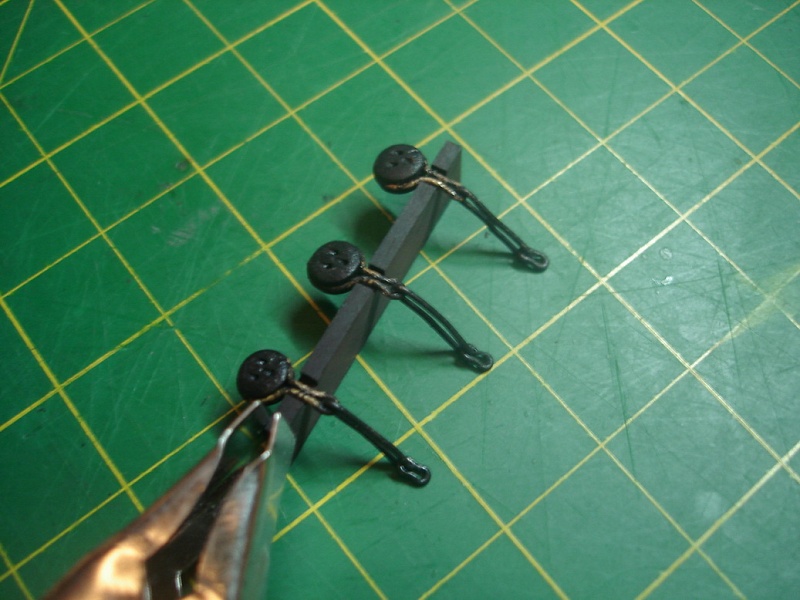

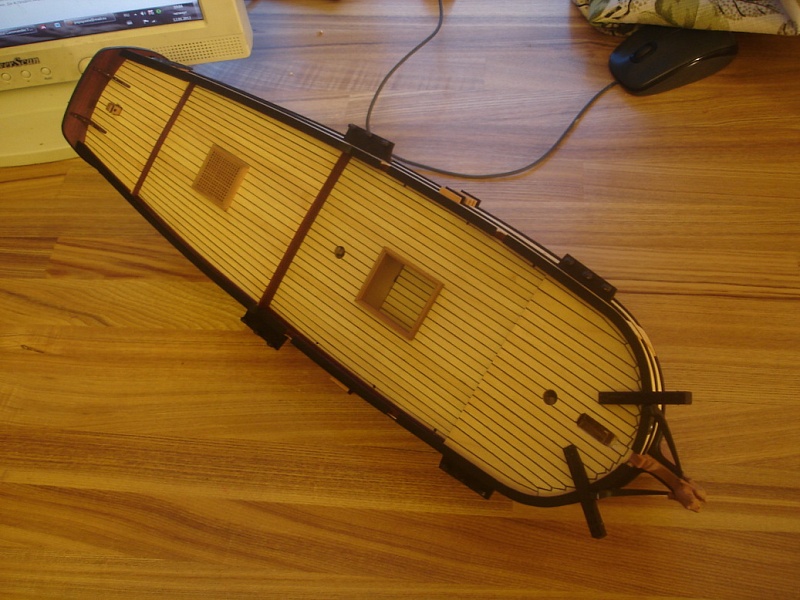

Удобнее всего максимально всё примерить и приделать до установки на корпус. Пока обжимал-изгибал чернение прилично пообтёрлось (как я их паял и чернил: ). Пришлось после чернить уже по месту, получилось не очень, т.к. поверх черни покрывал каким-то маслом, хорошо счистить которое не представлялось возможным.

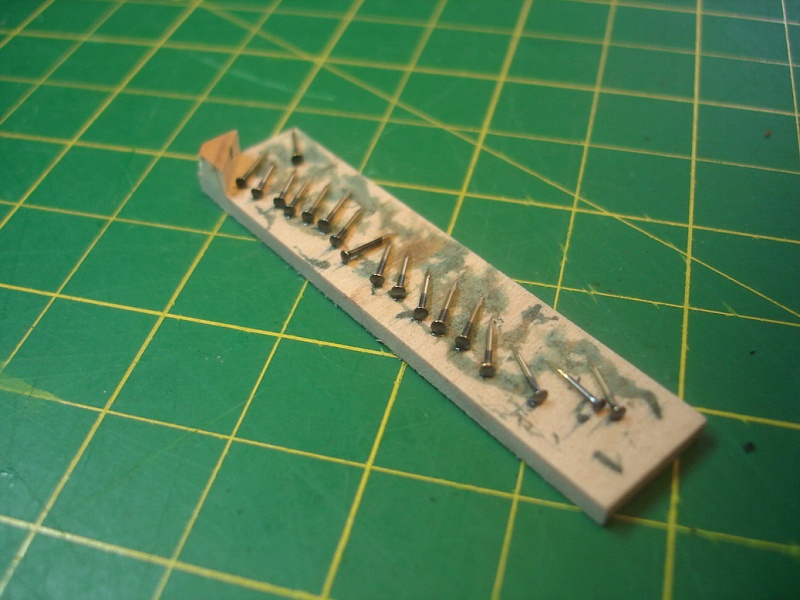

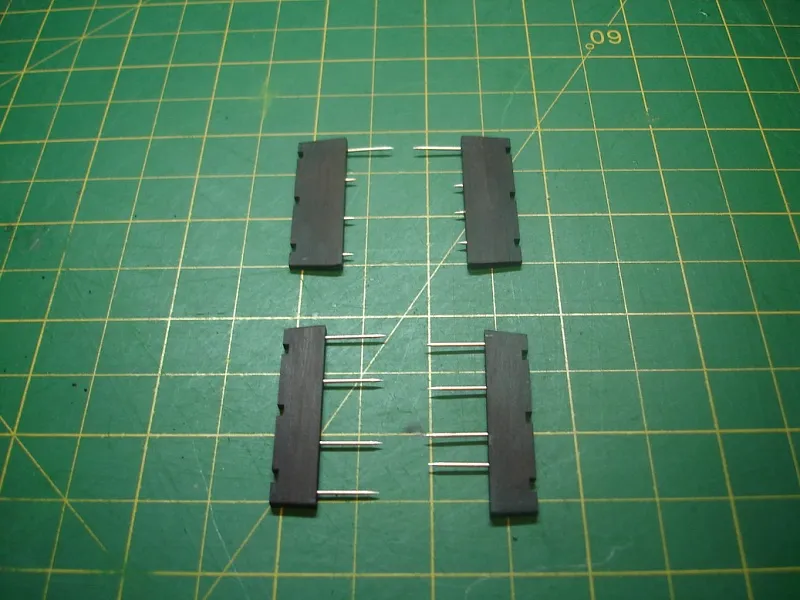

Руслени решил посадить на стальные булавки, в руслень они заглубляются и сажаются на эпоксидку, в корпус будут просто втыкаться:

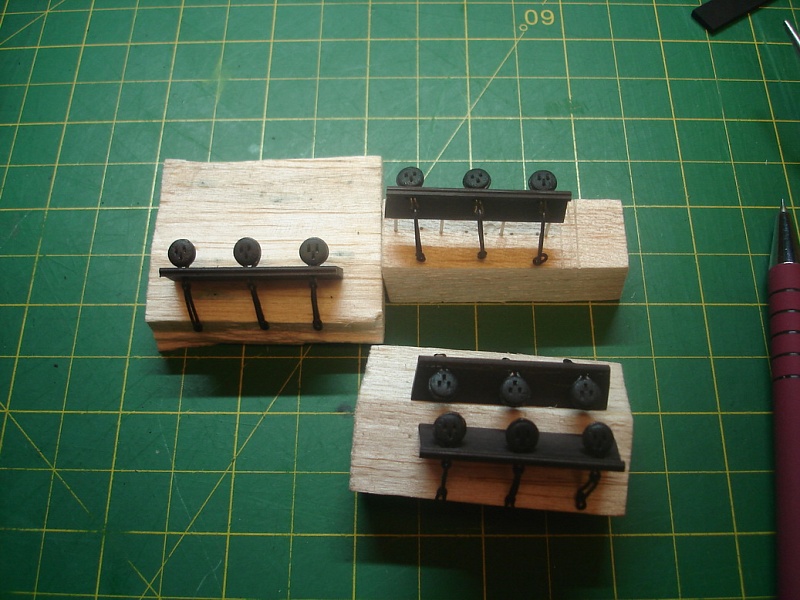

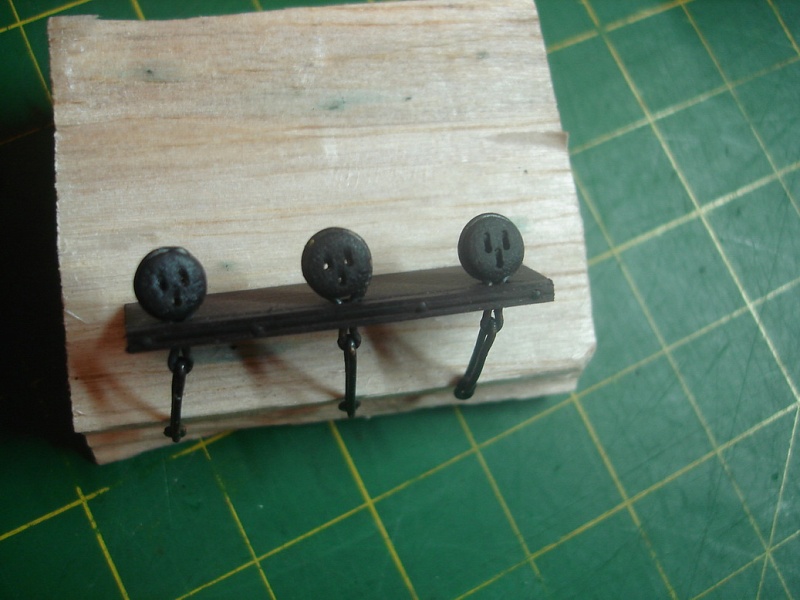

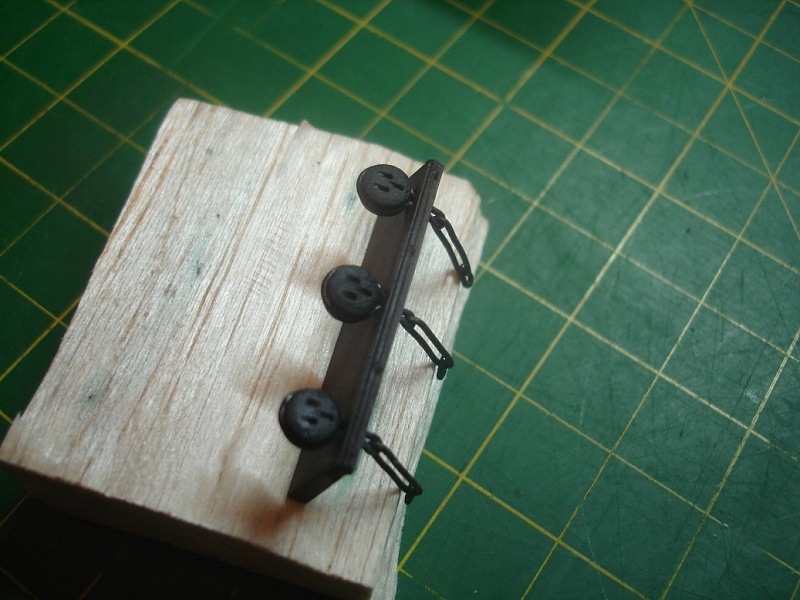

Закрываем руслени наружными планками:
Если сильно напрячь зрение, то можно разглядеть малозаметные гвоздики
:Декоративность в таких вопросах идёт лесом, поэтому для фиксации нижнего звена путенса на корпусе извлёк на свет и почернил аматиевские гвозди. Это ж надо, четыре года вылеживались пока наконец не пригодились

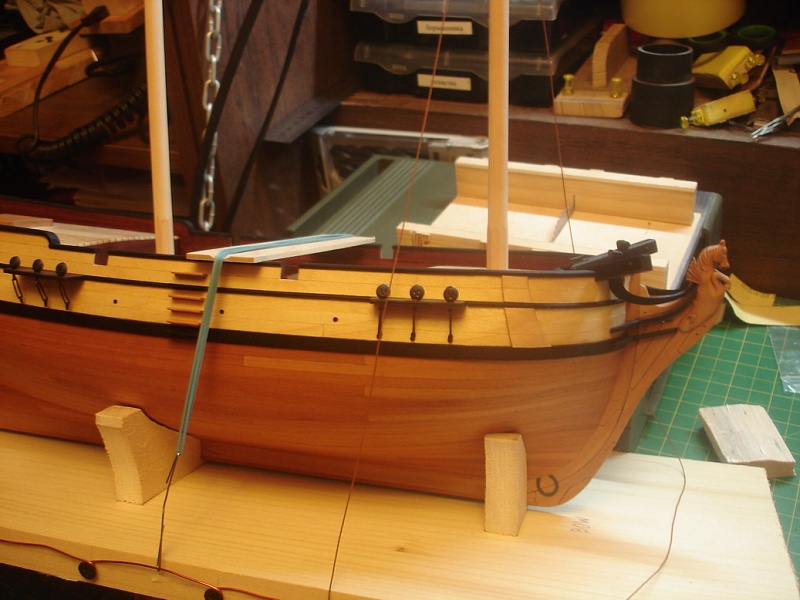

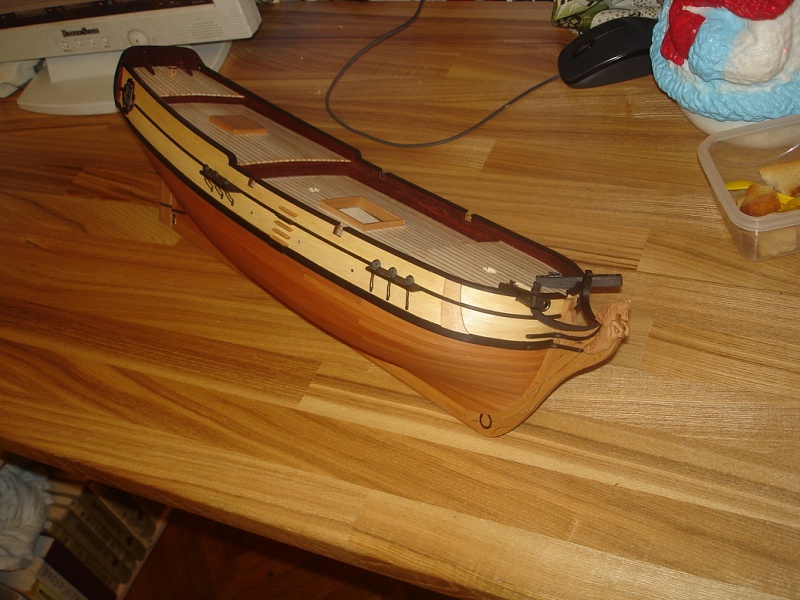

Контрольной ниткой намечаем направление и приколачиваем (гвозди сели без клея, вроде держат, а дальше разберемся):

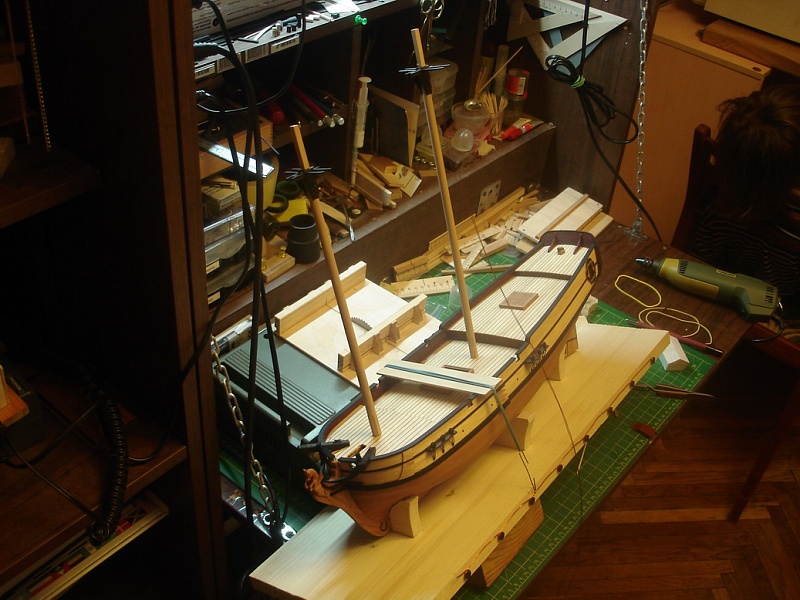

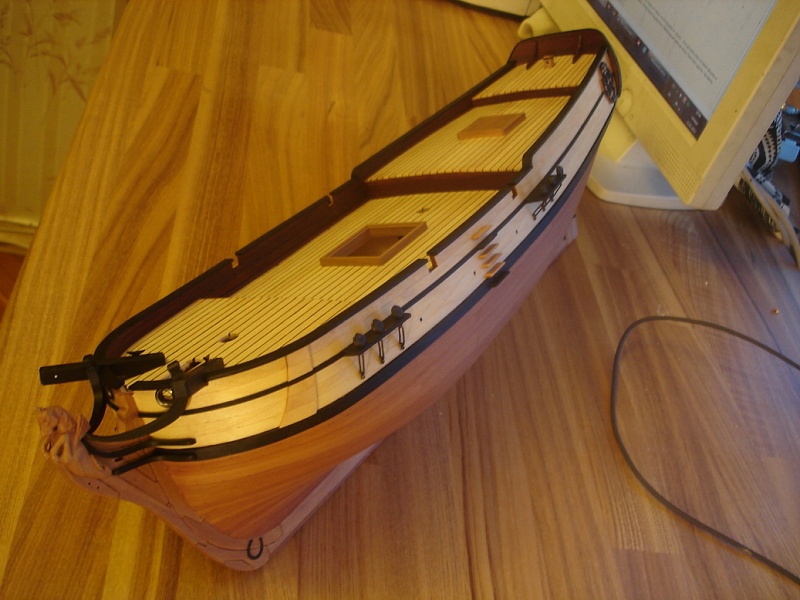

Ну вот как-то так:
Представляю, как твоя душа кипит, когда форум правишь!
Масштаб как раз и позволяет разгуляться, на шебеке всё было гораздо сложнее, а здесь наоборот многое не делаешь просто потому, что объём работы возрастет в разы
Все получилось просто супер, уже пора напрашиваться в гости - все смотреть в живую!
В гости конечно заходи, буду рад
Если будешь в столичном регионе, то подъезжай, латунькой затарю без проблем.
Особенно интресны листы 0.5 - 1 мм. Та фольга что продается на сайте - тонкая, 0.06, с ней неудобно работать.
Не , 0,5 и 0,8 у меня у самого мало, а вот 0,1 и кажется 0,2-0,3 одарю без проблем.
Я уже схему доставки станков Джима из штатов придумал.
Осталось денег на покупку нажить.
Если интересуют крашеные тушью элементы, то можете посмотреть мою галерею с шебекой: . Граба у меня тогда еще не было, всё красил латексной водостойкой тушью.
Настаивать не буду, бо сам в этом безобразии не участвовал, а лишь пожинаю плоды))
Ссылка:
Чертеж брал из анкревских чертежей Le Requin.
В принципе в сети полно сканов монографий от Анкрэ, различных Анатомий и прочего напираченого добра. И чертежей малых гребных судов там туча, можно выбрать на любой вкус и размер. Ну а дальше масштабирование под свою модель и праздник умелых ручек
